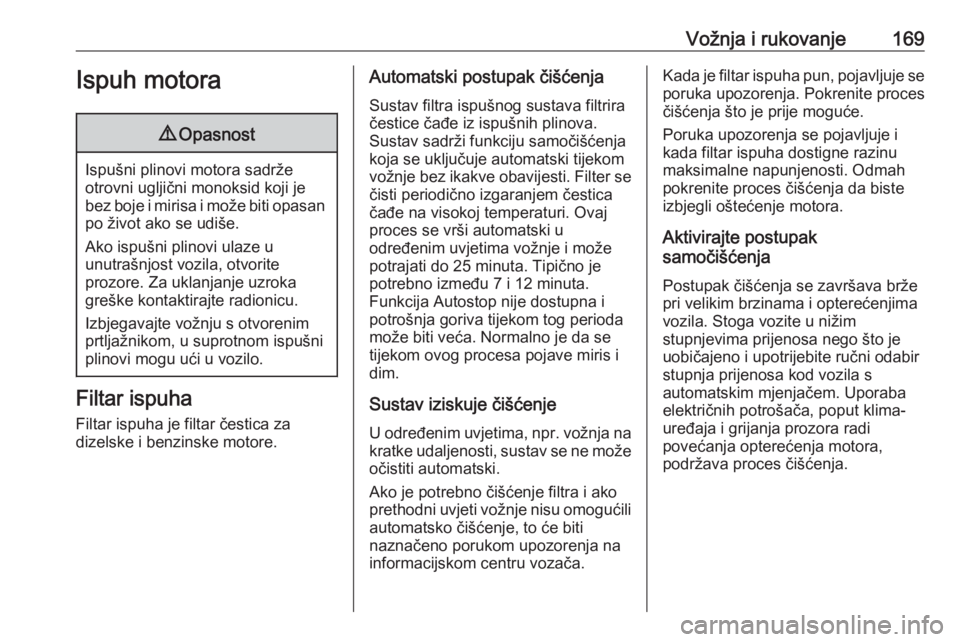

Vožnja i rukovanje169Ispuh motora9Opasnost
Ispušni plinovi motora sadrže
otrovni ugljični monoksid koji je
bez boje i mirisa i može biti opasan po život ako se udiše.
Ako ispušni plinovi ulaze u
unutrašnjost vozila, otvorite
prozore. Za uklanjanje uzroka
greške kontaktirajte radionicu.
Izbjegavajte vožnju s otvorenim
prtljažnikom, u suprotnom ispušni
plinovi mogu ući u vozilo.
Filtar ispuha
Filtar ispuha je filtar čestica za
dizelske i benzinske motore.
Automatski postupak čišćenja
Sustav filtra ispušnog sustava filtrira
čestice čađe iz ispušnih plinova.
Sustav sadrži funkciju samočišćenja
koja se uključuje automatski tijekom
vožnje bez ikakve obavijesti. Filter se
čisti periodično izgaranjem čestica
čađe na visokoj temperaturi. Ovaj
proces se vrši automatski u
određenim uvjetima vožnje i može
potrajati do 25 minuta. Tipično je
potrebno između 7 i 12 minuta.
Funkcija Autostop nije dostupna i
potrošnja goriva tijekom tog perioda
može biti veća. Normalno je da se
tijekom ovog procesa pojave miris i
dim.
Sustav iziskuje čišćenje
U određenim uvjetima, npr. vožnja na
kratke udaljenosti, sustav se ne može očistiti automatski.
Ako je potrebno čišćenje filtra i ako prethodni uvjeti vožnje nisu omogućili
automatsko čišćenje, to će biti
naznačeno porukom upozorenja na
informacijskom centru vozača.Kada je filtar ispuha pun, pojavljuje se
poruka upozorenja. Pokrenite proces
čišćenja što je prije moguće.
Poruka upozorenja se pojavljuje i
kada filtar ispuha dostigne razinu
maksimalne napunjenosti. Odmah
pokrenite proces čišćenja da biste
izbjegli oštećenje motora.
Aktivirajte postupak
samočišćenja
Postupak čišćenja se završava brže
pri velikim brzinama i opterećenjima
vozila. Stoga vozite u nižim
stupnjevima prijenosa nego što je
uobičajeno i upotrijebite ručni odabir
stupnja prijenosa kod vozila s
automatskim mjenjačem. Uporaba
električnih potrošača, poput klima-
uređaja i grijanja prozora radi
povećanja opterećenja motora,
podržava proces čišćenja.

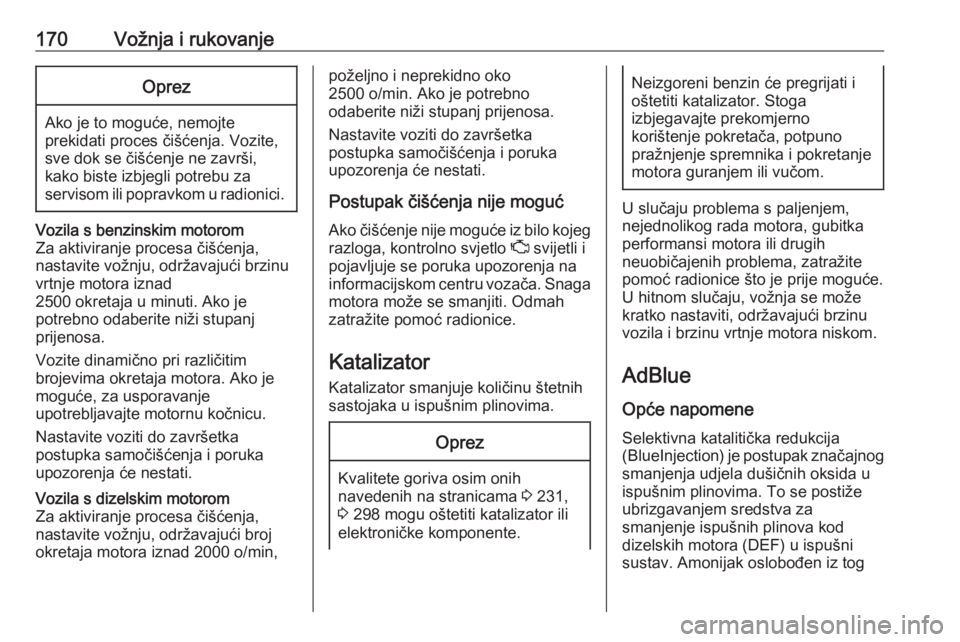

170Vožnja i rukovanjeOprez
Ako je to moguće, nemojteprekidati proces čišćenja. Vozite,
sve dok se čišćenje ne završi,
kako biste izbjegli potrebu za
servisom ili popravkom u radionici.
Vozila s benzinskim motorom
Za aktiviranje procesa čišćenja,
nastavite vožnju, održavajući brzinu
vrtnje motora iznad
2500 okretaja u minuti. Ako je
potrebno odaberite niži stupanj
prijenosa.
Vozite dinamično pri različitim
brojevima okretaja motora. Ako je
moguće, za usporavanje
upotrebljavajte motornu kočnicu.
Nastavite voziti do završetka
postupka samočišćenja i poruka
upozorenja će nestati.Vozila s dizelskim motorom
Za aktiviranje procesa čišćenja,
nastavite vožnju, održavajući broj
okretaja motora iznad 2000 o/min,poželjno i neprekidno oko
2500 o/min. Ako je potrebno
odaberite niži stupanj prijenosa.
Nastavite voziti do završetka
postupka samočišćenja i poruka
upozorenja će nestati.
Postupak čišćenja nije moguć Ako čišćenje nije moguće iz bilo kojeg
razloga, kontrolno svjetlo Z svijetli i
pojavljuje se poruka upozorenja na
informacijskom centru vozača. Snaga motora može se smanjiti. Odmah
zatražite pomoć radionice.
Katalizator
Katalizator smanjuje količinu štetnih
sastojaka u ispušnim plinovima.Oprez
Kvalitete goriva osim onih navedenih na stranicama 3 231,
3 298 mogu oštetiti katalizator ili
elektroničke komponente.
Neizgoreni benzin će pregrijati i
oštetiti katalizator. Stoga
izbjegavajte prekomjerno
korištenje pokretača, potpuno
pražnjenje spremnika i pokretanje
motora guranjem ili vučom.
U slučaju problema s paljenjem,
nejednolikog rada motora, gubitka
performansi motora ili drugih
neuobičajenih problema, zatražite pomoć radionice što je prije moguće.
U hitnom slučaju, vožnja se može
kratko nastaviti, održavajući brzinu
vozila i brzinu vrtnje motora niskom.
AdBlue
Opće napomene Selektivna katalitička redukcija
(BlueInjection ) je postupak značajnog
smanjenja udjela dušičnih oksida u ispušnim plinovima. To se postiže
ubrizgavanjem sredstva za
smanjenje ispušnih plinova kod
dizelskih motora (DEF) u ispušni
sustav. Amonijak oslobođen iz tog

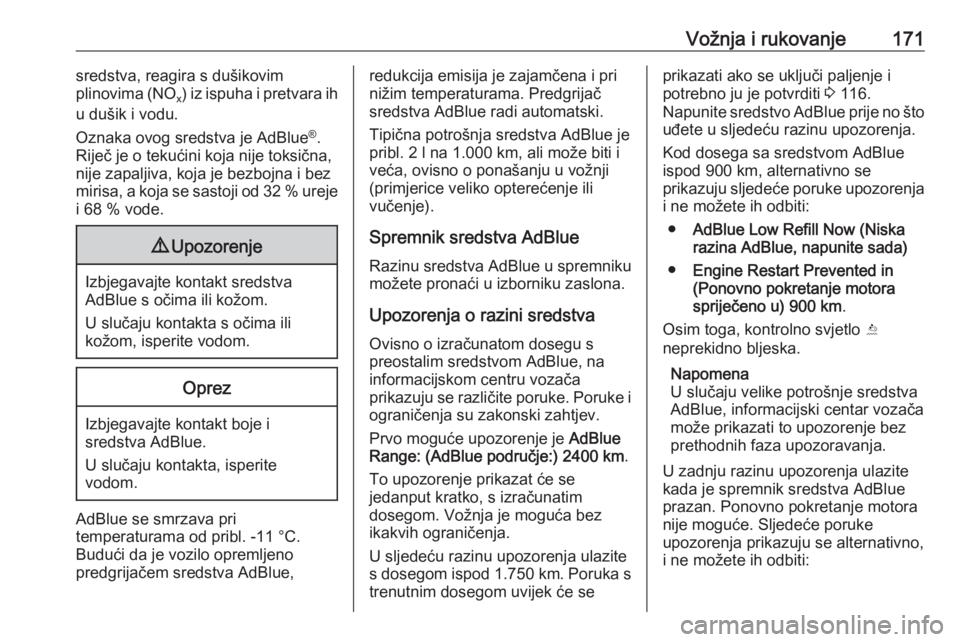

Vožnja i rukovanje171sredstva, reagira s dušikovim
plinovima (NO x) iz ispuha i pretvara ih
u dušik i vodu.
Oznaka ovog sredstva je AdBlue ®
.
Riječ je o tekućini koja nije toksična,
nije zapaljiva, koja je bezbojna i bez
mirisa, a koja se sastoji od 32 % ureje i 68 % vode.9 Upozorenje
Izbjegavajte kontakt sredstva
AdBlue s očima ili kožom.
U slučaju kontakta s očima ili
kožom, isperite vodom.
Oprez
Izbjegavajte kontakt boje i
sredstva AdBlue.
U slučaju kontakta, isperite
vodom.
AdBlue se smrzava pri
temperaturama od pribl. -11 °C.
Budući da je vozilo opremljeno
predgrijačem sredstva AdBlue,
redukcija emisija je zajamčena i pri
nižim temperaturama. Predgrijač
sredstva AdBlue radi automatski.
Tipična potrošnja sredstva AdBlue je pribl. 2 l na 1.000 km, ali može biti i
veća, ovisno o ponašanju u vožnji
(primjerice veliko opterećenje ili
vučenje).
Spremnik sredstva AdBlueRazinu sredstva AdBlue u spremniku
možete pronaći u izborniku zaslona.
Upozorenja o razini sredstva
Ovisno o izračunatom dosegu s
preostalim sredstvom AdBlue, na
informacijskom centru vozača
prikazuju se različite poruke. Poruke i
ograničenja su zakonski zahtjev.
Prvo moguće upozorenje je AdBlue
Range: (AdBlue područje:) 2400 km .
To upozorenje prikazat će se jedanput kratko, s izračunatim
dosegom. Vožnja je moguća bez
ikakvih ograničenja.
U sljedeću razinu upozorenja ulazite
s dosegom ispod 1.750 km. Poruka s
trenutnim dosegom uvijek će seprikazati ako se uključi paljenje i
potrebno ju je potvrditi 3 116.
Napunite sredstvo AdBlue prije no što
uđete u sljedeću razinu upozorenja.
Kod dosega sa sredstvom AdBlue
ispod 900 km, alternativno se
prikazuju sljedeće poruke upozorenja i ne možete ih odbiti:
● AdBlue Low Refill Now (Niska
razina AdBlue, napunite sada)
● Engine Restart Prevented in
(Ponovno pokretanje motora
spriječeno u) 900 km .
Osim toga, kontrolno svjetlo Y
neprekidno bljeska.
Napomena
U slučaju velike potrošnje sredstva
AdBlue, informacijski centar vozača
može prikazati to upozorenje bez
prethodnih faza upozoravanja.
U zadnju razinu upozorenja ulazite
kada je spremnik sredstva AdBlue
prazan. Ponovno pokretanje motora
nije moguće. Sljedeće poruke
upozorenja prikazuju se alternativno,
i ne možete ih odbiti:

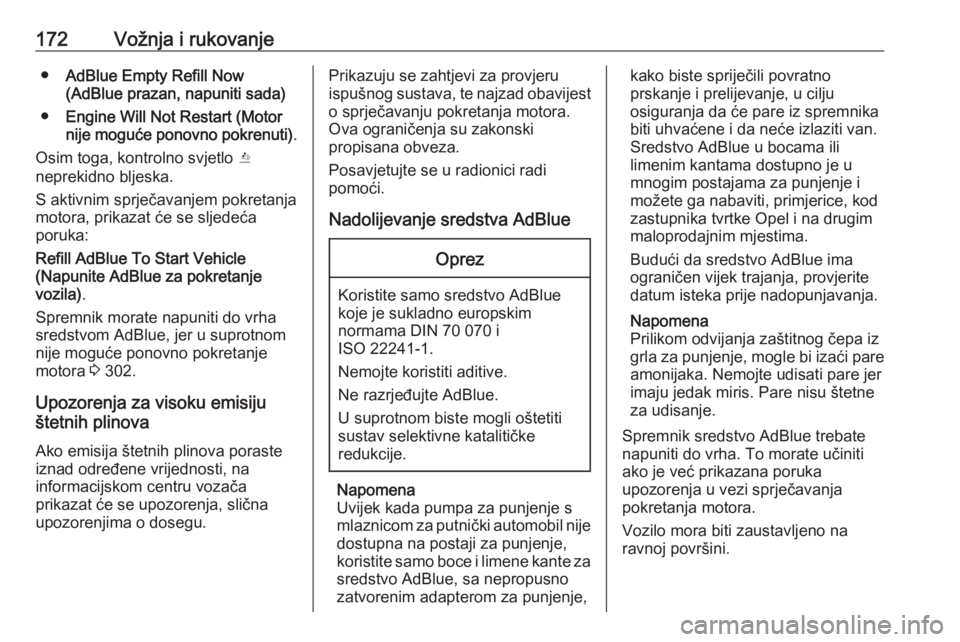

172Vožnja i rukovanje●AdBlue Empty Refill Now
(AdBlue prazan, napuniti sada)
● Engine Will Not Restart (Motor
nije moguće ponovno pokrenuti) .
Osim toga, kontrolno svjetlo Y
neprekidno bljeska.
S aktivnim sprječavanjem pokretanja
motora, prikazat će se sljedeća
poruka:
Refill AdBlue To Start Vehicle
(Napunite AdBlue za pokretanje
vozila) .
Spremnik morate napuniti do vrha
sredstvom AdBlue, jer u suprotnom
nije moguće ponovno pokretanje
motora 3 302.
Upozorenja za visoku emisiju
štetnih plinova
Ako emisija štetnih plinova poraste
iznad određene vrijednosti, na
informacijskom centru vozača
prikazat će se upozorenja, slična
upozorenjima o dosegu.Prikazuju se zahtjevi za provjeru
ispušnog sustava, te najzad obavijest
o sprječavanju pokretanja motora.
Ova ograničenja su zakonski
propisana obveza.
Posavjetujte se u radionici radi
pomoći.
Nadolijevanje sredstva AdBlueOprez
Koristite samo sredstvo AdBlue
koje je sukladno europskim
normama DIN 70 070 i
ISO 22241-1.
Nemojte koristiti aditive.
Ne razrjeđujte AdBlue.
U suprotnom biste mogli oštetiti
sustav selektivne katalitičke
redukcije.
Napomena
Uvijek kada pumpa za punjenje s
mlaznicom za putnički automobil nije dostupna na postaji za punjenje,
koristite samo boce i limene kante za
sredstvo AdBlue, sa nepropusno
zatvorenim adapterom za punjenje,
kako biste spriječili povratno
prskanje i prelijevanje, u cilju
osiguranja da će pare iz spremnika
biti uhvaćene i da neće izlaziti van.
Sredstvo AdBlue u bocama ili
limenim kantama dostupno je u
mnogim postajama za punjenje i
možete ga nabaviti, primjerice, kod
zastupnika tvrtke Opel i na drugim
maloprodajnim mjestima.
Budući da sredstvo AdBlue ima
ograničen vijek trajanja, provjerite datum isteka prije nadopunjavanja.
Napomena
Prilikom odvijanja zaštitnog čepa iz
grla za punjenje, mogle bi izaći pare amonijaka. Nemojte udisati pare jer
imaju jedak miris. Pare nisu štetne
za udisanje.
Spremnik sredstvo AdBlue trebate
napuniti do vrha. To morate učiniti
ako je već prikazana poruka
upozorenja u vezi sprječavanja
pokretanja motora.
Vozilo mora biti zaustavljeno na
ravnoj površini.

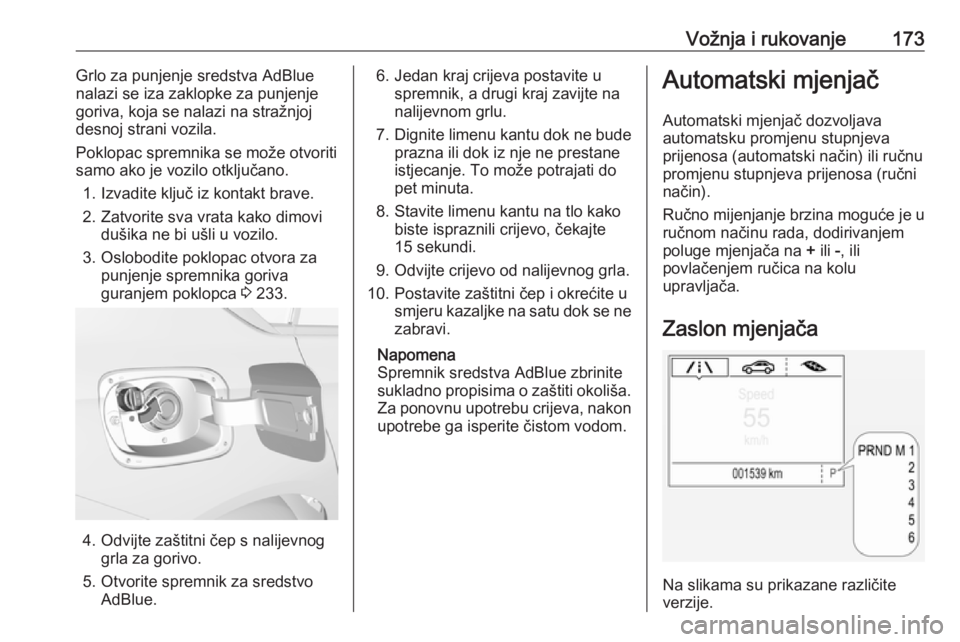

Vožnja i rukovanje173Grlo za punjenje sredstva AdBlue
nalazi se iza zaklopke za punjenje
goriva, koja se nalazi na stražnjoj
desnoj strani vozila.
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
1. Izvadite ključ iz kontakt brave.
2. Zatvorite sva vrata kako dimovi dušika ne bi ušli u vozilo.
3. Oslobodite poklopac otvora za punjenje spremnika gorivaguranjem poklopca 3 233.
4. Odvijte zaštitni čep s nalijevnog
grla za gorivo.
5. Otvorite spremnik za sredstvo AdBlue.
6. Jedan kraj crijeva postavite uspremnik, a drugi kraj zavijte na
nalijevnom grlu.
7. Dignite limenu kantu dok ne bude
prazna ili dok iz nje ne prestane
istjecanje. To može potrajati do
pet minuta.
8. Stavite limenu kantu na tlo kako biste ispraznili crijevo, čekajte
15 sekundi.
9. Odvijte crijevo od nalijevnog grla.
10. Postavite zaštitni čep i okrećite u smjeru kazaljke na satu dok se ne
zabravi.
Napomena
Spremnik sredstva AdBlue zbrinite
sukladno propisima o zaštiti okoliša.
Za ponovnu upotrebu crijeva, nakon
upotrebe ga isperite čistom vodom.Automatski mjenjač
Automatski mjenjač dozvoljava
automatsku promjenu stupnjeva
prijenosa (automatski način) ili ručnu
promjenu stupnjeva prijenosa (ručni
način).
Ručno mijenjanje brzina moguće je u
ručnom načinu rada, dodirivanjem
poluge mjenjača na + ili -, ili
povlačenjem ručica na kolu
upravljača.
Zaslon mjenjača
Na slikama su prikazane različite
verzije.

174Vožnja i rukovanje

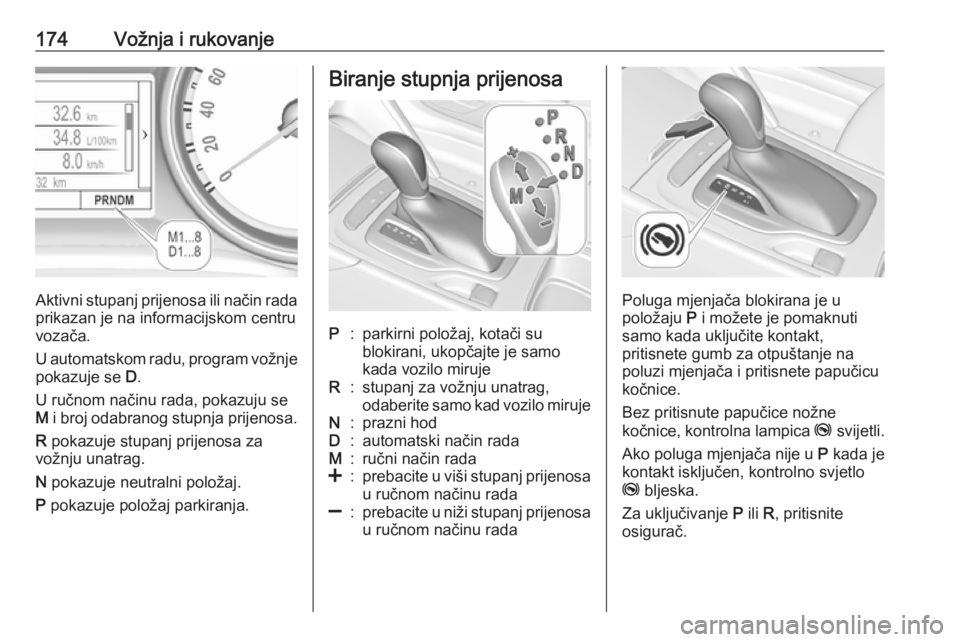

Aktivni stupanj prijenosa ili način radaprikazan je na informacijskom centru
vozača.
U automatskom radu, program vožnje
pokazuje se D.
U ručnom načinu rada, pokazuju se
M i broj odabranog stupnja prijenosa.
R pokazuje stupanj prijenosa za
vožnju unatrag.
N pokazuje neutralni položaj.
P pokazuje položaj parkiranja.
Biranje stupnja prijenosaP:parkirni položaj, kotači su
blokirani, ukopčajte je samo
kada vozilo mirujeR:stupanj za vožnju unatrag,
odaberite samo kad vozilo mirujeN:prazni hodD:automatski način radaM:ručni način rada<:prebacite u viši stupanj prijenosa
u ručnom načinu rada]:prebacite u niži stupanj prijenosa u ručnom načinu rada
Poluga mjenjača blokirana je u
položaju P i možete je pomaknuti
samo kada uključite kontakt,
pritisnete gumb za otpuštanje na
poluzi mjenjača i pritisnete papučicu
kočnice.
Bez pritisnute papučice nožne
kočnice, kontrolna lampica j svijetli.
Ako poluga mjenjača nije u P kada je
kontakt isključen, kontrolno svjetlo
j bljeska.
Za uključivanje P ili R, pritisnite
osigurač.

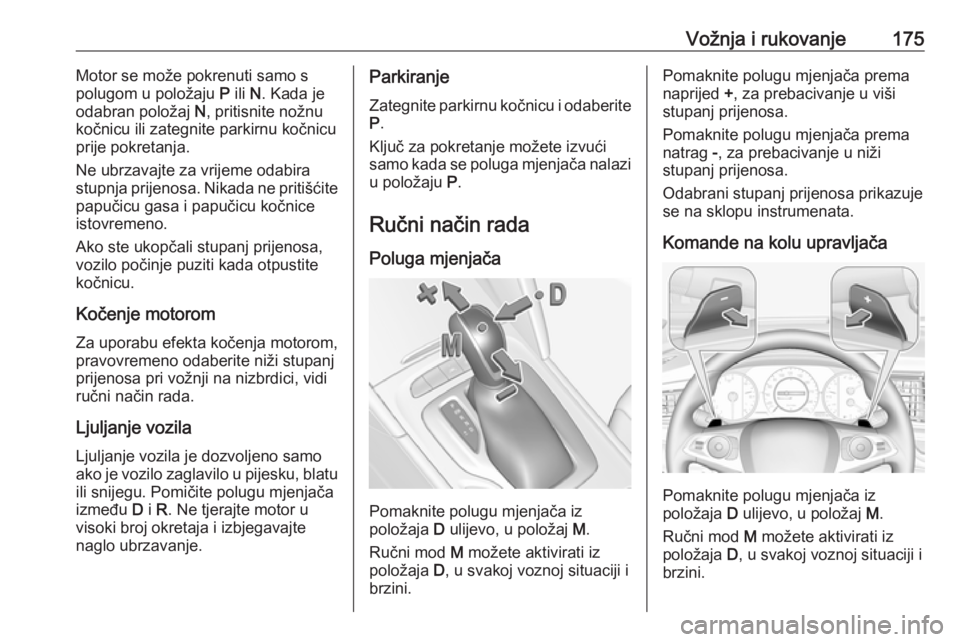

Vožnja i rukovanje175Motor se može pokrenuti samo s
polugom u položaju P ili N. Kada je
odabran položaj N, pritisnite nožnu
kočnicu ili zategnite parkirnu kočnicu
prije pokretanja.
Ne ubrzavajte za vrijeme odabira stupnja prijenosa. Nikada ne pritišćite
papučicu gasa i papučicu kočnice
istovremeno.
Ako ste ukopčali stupanj prijenosa,
vozilo počinje puziti kada otpustite
kočnicu.
Kočenje motorom
Za uporabu efekta kočenja motorom,
pravovremeno odaberite niži stupanj
prijenosa pri vožnji na nizbrdici, vidi
ručni način rada.
Ljuljanje vozila Ljuljanje vozila je dozvoljeno samo
ako je vozilo zaglavilo u pijesku, blatu ili snijegu. Pomičite polugu mjenjača
između D i R. Ne tjerajte motor u
visoki broj okretaja i izbjegavajte naglo ubrzavanje.Parkiranje
Zategnite parkirnu kočnicu i odaberite
P .
Ključ za pokretanje možete izvući
samo kada se poluga mjenjača nalazi u položaju P.
Ručni način rada
Poluga mjenjača
Pomaknite polugu mjenjača iz
položaja D ulijevo, u položaj M.
Ručni mod M možete aktivirati iz
položaja D, u svakoj voznoj situaciji i
brzini.
Pomaknite polugu mjenjača prema
naprijed +, za prebacivanje u viši
stupanj prijenosa.
Pomaknite polugu mjenjača prema
natrag -, za prebacivanje u niži
stupanj prijenosa.
Odabrani stupanj prijenosa prikazuje
se na sklopu instrumenata.
Komande na kolu upravljača
Pomaknite polugu mjenjača iz
položaja D ulijevo, u položaj M.
Ručni mod M možete aktivirati iz
položaja D, u svakoj voznoj situaciji i
brzini.

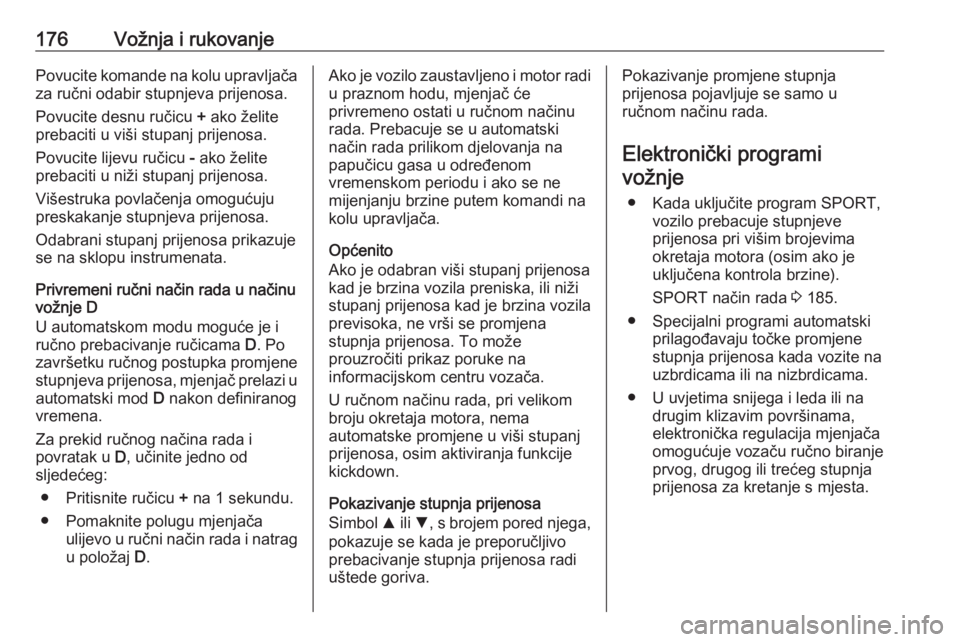

176Vožnja i rukovanjePovucite komande na kolu upravljačaza ručni odabir stupnjeva prijenosa.
Povucite desnu ručicu + ako želite
prebaciti u viši stupanj prijenosa.
Povucite lijevu ručicu - ako želite
prebaciti u niži stupanj prijenosa.
Višestruka povlačenja omogućuju
preskakanje stupnjeva prijenosa.
Odabrani stupanj prijenosa prikazuje
se na sklopu instrumenata.
Privremeni ručni način rada u načinu
vožnje D
U automatskom modu moguće je i ručno prebacivanje ručicama D. Po
završetku ručnog postupka promjene
stupnjeva prijenosa, mjenjač prelazi u automatski mod D nakon definiranog
vremena.
Za prekid ručnog načina rada i
povratak u D, učinite jedno od
sljedećeg:
● Pritisnite ručicu + na 1 sekundu.
● Pomaknite polugu mjenjača ulijevo u ručni način rada i natrag
u položaj D.Ako je vozilo zaustavljeno i motor radi
u praznom hodu, mjenjač će
privremeno ostati u ručnom načinu
rada. Prebacuje se u automatski
način rada prilikom djelovanja na
papučicu gasa u određenom
vremenskom periodu i ako se ne
mijenjanju brzine putem komandi na
kolu upravljača.
Općenito
Ako je odabran viši stupanj prijenosa
kad je brzina vozila preniska, ili niži
stupanj prijenosa kad je brzina vozila
previsoka, ne vrši se promjena
stupnja prijenosa. To može
prouzročiti prikaz poruke na
informacijskom centru vozača.
U ručnom načinu rada, pri velikom
broju okretaja motora, nema
automatske promjene u viši stupanj
prijenosa, osim aktiviranja funkcije
kickdown.
Pokazivanje stupnja prijenosa
Simbol R ili S, s brojem pored njega,
pokazuje se kada je preporučljivo
prebacivanje stupnja prijenosa radi
uštede goriva.Pokazivanje promjene stupnja
prijenosa pojavljuje se samo u
ručnom načinu rada.
Elektronički programivožnje
● Kada uključite program SPORT, vozilo prebacuje stupnjeve
prijenosa pri višim brojevima
okretaja motora (osim ako je
uključena kontrola brzine).
SPORT način rada 3 185.
● Specijalni programi automatski prilagođavaju točke promjenestupnja prijenosa kada vozite na
uzbrdicama ili na nizbrdicama.
● U uvjetima snijega i leda ili na drugim klizavim površinama,
elektronička regulacija mjenjača
omogućuje vozaču ručno biranje
prvog, drugog ili trećeg stupnja prijenosa za kretanje s mjesta.

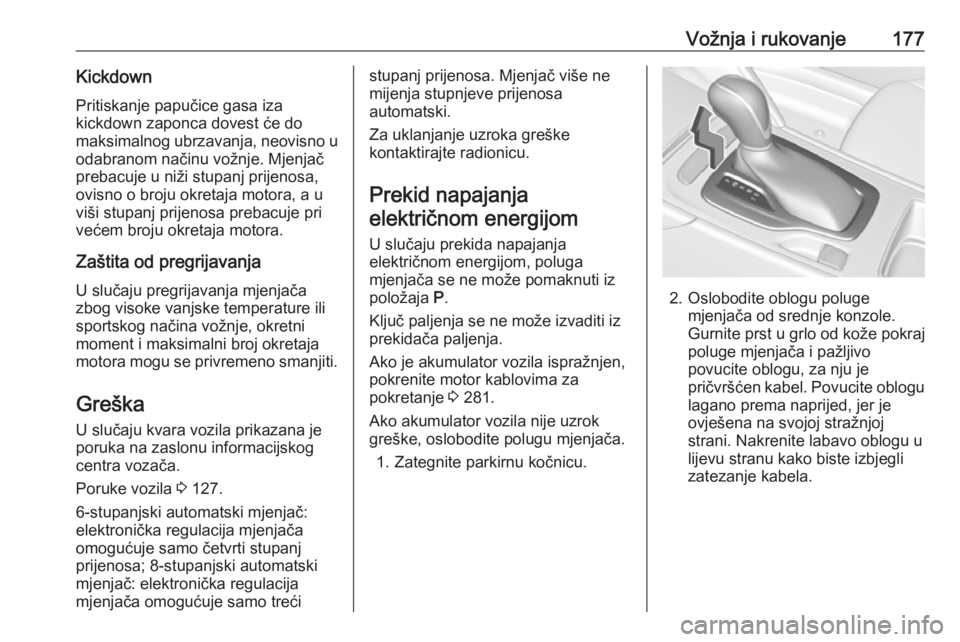

Vožnja i rukovanje177KickdownPritiskanje papučice gasa iza
kickdown zaponca dovest će do
maksimalnog ubrzavanja, neovisno u odabranom načinu vožnje. Mjenjačprebacuje u niži stupanj prijenosa,
ovisno o broju okretaja motora, a u
viši stupanj prijenosa prebacuje pri
većem broju okretaja motora.
Zaštita od pregrijavanja
U slučaju pregrijavanja mjenjača
zbog visoke vanjske temperature ili
sportskog načina vožnje, okretni
moment i maksimalni broj okretaja
motora mogu se privremeno smanjiti.
Greška U slučaju kvara vozila prikazana jeporuka na zaslonu informacijskog
centra vozača.
Poruke vozila 3 127.
6-stupanjski automatski mjenjač:
elektronička regulacija mjenjača
omogućuje samo četvrti stupanj
prijenosa; 8-stupanjski automatski
mjenjač: elektronička regulacija
mjenjača omogućuje samo trećistupanj prijenosa. Mjenjač više ne
mijenja stupnjeve prijenosa
automatski.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Prekid napajanjaelektričnom energijom
U slučaju prekida napajanja
električnom energijom, poluga
mjenjača se ne može pomaknuti iz
položaja P.
Ključ paljenja se ne može izvaditi iz
prekidača paljenja.
Ako je akumulator vozila ispražnjen,
pokrenite motor kablovima za
pokretanje 3 281.
Ako akumulator vozila nije uzrok greške, oslobodite polugu mjenjača.
1. Zategnite parkirnu kočnicu.
2. Oslobodite oblogu poluge mjenjača od srednje konzole.
Gurnite prst u grlo od kože pokraj
poluge mjenjača i pažljivo povucite oblogu, za nju je
pričvršćen kabel. Povucite oblogu lagano prema naprijed, jer je
ovješena na svojoj stražnjoj
strani. Nakrenite labavo oblogu u
lijevu stranu kako biste izbjegli
zatezanje kabela.

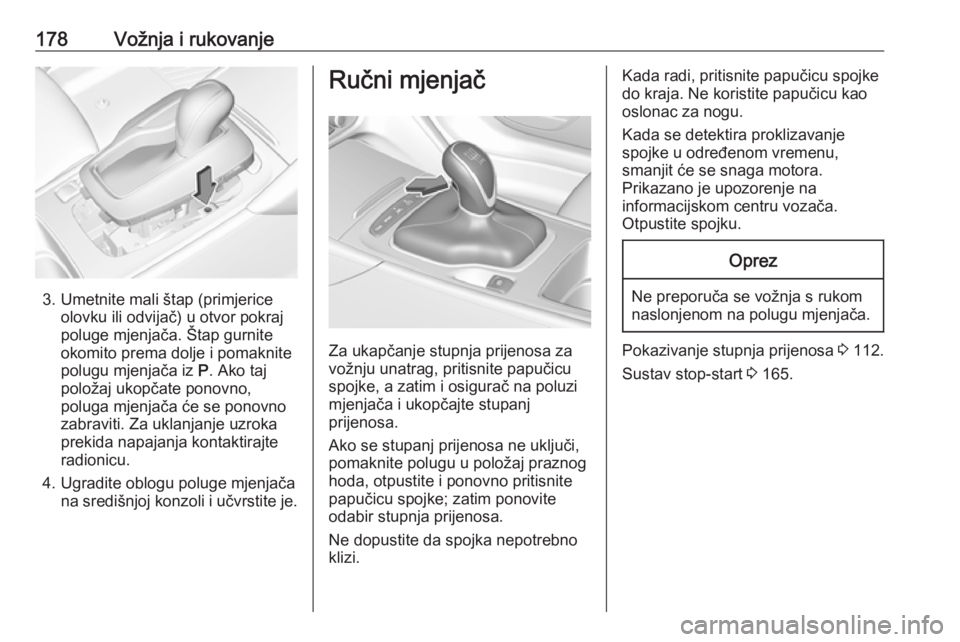

178Vožnja i rukovanje
3. Umetnite mali štap (primjericeolovku ili odvijač) u otvor pokraj
poluge mjenjača. Štap gurnite
okomito prema dolje i pomaknite
polugu mjenjača iz P. Ako taj
položaj ukopčate ponovno, poluga mjenjača će se ponovno
zabraviti. Za uklanjanje uzroka
prekida napajanja kontaktirajte
radionicu.
4. Ugradite oblogu poluge mjenjača na središnjoj konzoli i učvrstite je.
Ručni mjenjač
Za ukapčanje stupnja prijenosa za
vožnju unatrag, pritisnite papučicu
spojke, a zatim i osigurač na poluzi
mjenjača i ukopčajte stupanj
prijenosa.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke; zatim ponovite
odabir stupnja prijenosa.
Ne dopustite da spojka nepotrebno
klizi.
Kada radi, pritisnite papučicu spojke
do kraja. Ne koristite papučicu kao
oslonac za nogu.
Kada se detektira proklizavanje
spojke u određenom vremenu,
smanjit će se snaga motora.
Prikazano je upozorenje na
informacijskom centru vozača.
Otpustite spojku.Oprez
Ne preporuča se vožnja s rukom
naslonjenom na polugu mjenjača.
Pokazivanje stupnja prijenosa 3 112.
Sustav stop-start 3 165.
