OPEL INSIGNIA BREAK 2020 Priručnik za vlasnika (in Croatian)

Vožnja i rukovanje219autocesti s objektima pored ceste,
primjerice, zaštitnim ogradama i
preprekama.

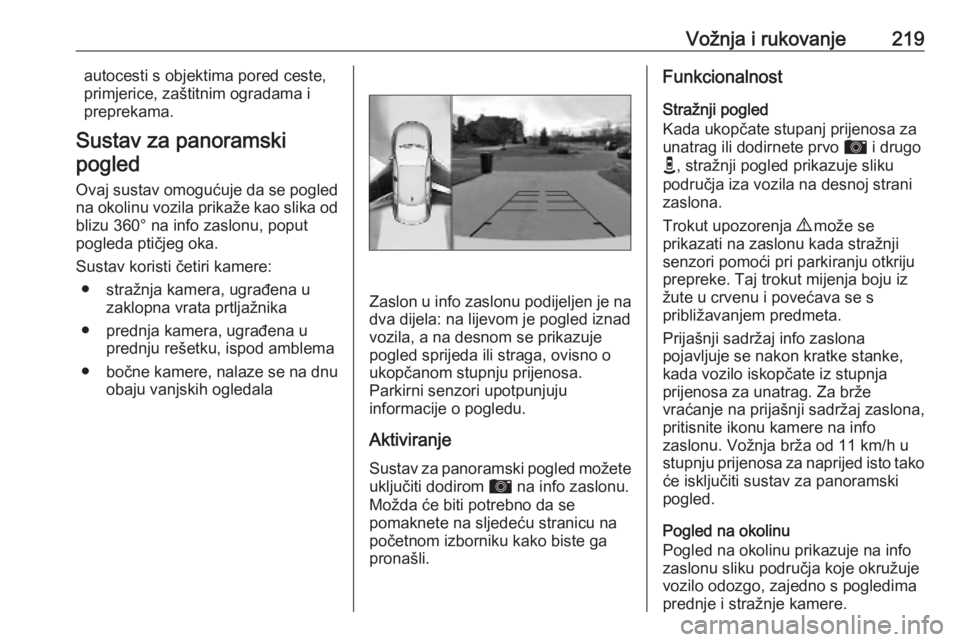

Sustav za panoramski pogled
Ovaj sustav omogućuje da se pogled
na okolinu vozila prikaže kao slika od blizu 360° na info zaslonu, poput
pogleda ptičjeg oka.
Sustav koristi četiri kamere: ● stražnja kamera, ugrađena u zaklopna vrata prtljažnika
● prednja kamera, ugrađena u prednju rešetku, ispod amblema
● bočne kamere, nalaze se na dnu
obaju vanjskih ogledala
Zaslon u info zaslonu podijeljen je na dva dijela: na lijevom je pogled iznad
vozila, a na desnom se prikazuje
pogled sprijeda ili straga, ovisno o
ukopčanom stupnju prijenosa.
Parkirni senzori upotpunjuju
informacije o pogledu.
Aktiviranje
Sustav za panoramski pogled možete uključiti dodirom d na info zaslonu.
Možda će biti potrebno da se
pomaknete na sljedeću stranicu na
početnom izborniku kako biste ga
pronašli.
Funkcionalnost
Stražnji pogled
Kada ukopčate stupanj prijenosa za
unatrag ili dodirnete prvo d i drugo
e , stražnji pogled prikazuje sliku
područja iza vozila na desnoj strani
zaslona.
Trokut upozorenja 9 može se
prikazati na zaslonu kada stražnji
senzori pomoći pri parkiranju otkriju
prepreke. Taj trokut mijenja boju iz
žute u crvenu i povećava se s
približavanjem predmeta.
Prijašnji sadržaj info zaslona
pojavljuje se nakon kratke stanke,
kada vozilo iskopčate iz stupnja
prijenosa za unatrag. Za brže
vraćanje na prijašnji sadržaj zaslona,
pritisnite ikonu kamere na info
zaslonu. Vožnja brža od 11 km/h u
stupnju prijenosa za naprijed isto tako
će isključiti sustav za panoramski
pogled.
Pogled na okolinu
Pogled na okolinu prikazuje na info zaslonu sliku područja koje okružuje
vozilo odozgo, zajedno s pogledima
prednje i stražnje kamere.

220Vožnja i rukovanjePrednji pogled
Prednji pogled prikazuje sliku
područja ispred vozila na desnoj
strani zaslona. Taj pogled se
prikazuje nakon prebacivanja iz
stupnja prijenosa za unatrag u
stupanj prijenosa za naprijed ili
dodirom d na info zaslonu. Prednji
pogled prikazuje i predmete koji su
automatski detektirani unutar 30 cm.
Prednji pogled se prikazuje samo do
brzine od 11 km/h u stupnju prijenosa za naprijed.
Deaktiviranje
Sustav za panoramski pogled se isključuje:
● kada vozite brže od 11 km/h
● pritisnite (
Opće napomene9 Upozorenje
Sustav za panoramski pogled ne
zamjenjuje vozačev vid. On neće
prikazati djecu, pješake, bicikliste, poprečni promet, životinje, ni
druge predmete izvan područja
pogleda kamere, primjerice ispod
odbojnika ili ispod vozila.
Nemojte voziti ili parkirati vozilo
koristeći samo sustav za
panoramski pogled.
Prije vožnje, uvijek provjerite
okruženje vozila.9 Upozorenje
Prikazane slike mogu biti dalje ili
bliže nego što se to čini. Prikazano područje je ograničeno i predmeti
koji su bliže drugom rubu
odbojnika ili ispod odbojnika nisu
prikazani na zaslonu.
9 Upozorenje
Kamere za panoramski pogled
imaju područja mrtve točke te
neće prikazati sve predmete uz
rubove vozila. Sklapanje bočnih
ogledala koja su izvan položaja,
neće pravilno prikazati
panoramski pogled.
Slijepe točke predstavljaju se kao
osjenčana područja u osvjetljenjima.
Tamna mjesta pokazuju poglede koje prikazuje sustav za panoramski
pogled.

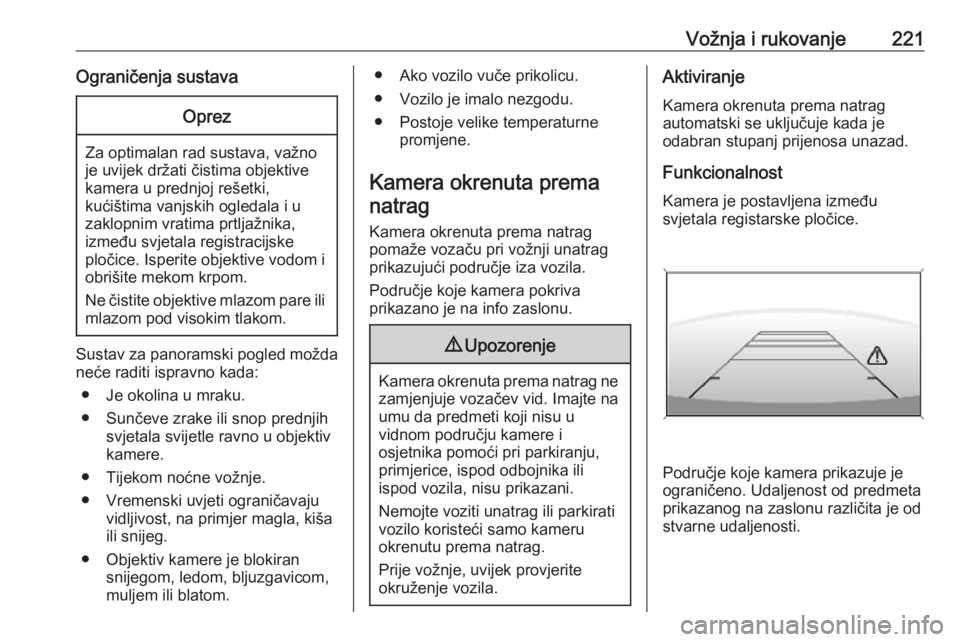

Vožnja i rukovanje221Ograničenja sustavaOprez
Za optimalan rad sustava, važno
je uvijek držati čistima objektive
kamera u prednjoj rešetki,
kućištima vanjskih ogledala i u
zaklopnim vratima prtljažnika,
između svjetala registracijske
pločice. Isperite objektive vodom i
obrišite mekom krpom.
Ne čistite objektive mlazom pare ili mlazom pod visokim tlakom.
Sustav za panoramski pogled možda
neće raditi ispravno kada:
● Je okolina u mraku.
● Sunčeve zrake ili snop prednjih svjetala svijetle ravno u objektiv
kamere.
● Tijekom noćne vožnje.
● Vremenski uvjeti ograničavaju vidljivost, na primjer magla, kiša
ili snijeg.
● Objektiv kamere je blokiran snijegom, ledom, bljuzgavicom,
muljem ili blatom.
● Ako vozilo vuče prikolicu.
● Vozilo je imalo nezgodu.
● Postoje velike temperaturne promjene.
Kamera okrenuta prema natrag
Kamera okrenuta prema natrag
pomaže vozaču pri vožnji unatrag
prikazujući područje iza vozila.
Područje koje kamera pokriva
prikazano je na info zaslonu.9 Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere i
osjetnika pomoći pri parkiranju,
primjerice, ispod odbojnika ili
ispod vozila, nisu prikazani.
Nemojte voziti unatrag ili parkirati
vozilo koristeći samo kameru
okrenutu prema natrag.
Prije vožnje, uvijek provjerite
okruženje vozila.
Aktiviranje
Kamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.
Funkcionalnost Kamera je postavljena između
svjetala registarske pločice.
Područje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.

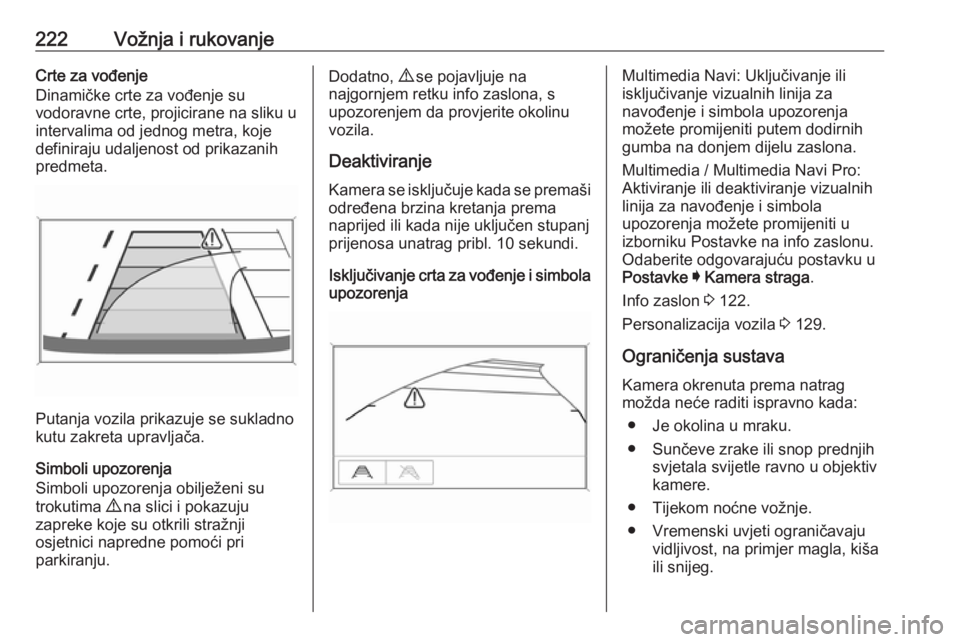

222Vožnja i rukovanjeCrte za vođenje
Dinamičke crte za vođenje su
vodoravne crte, projicirane na sliku u
intervalima od jednog metra, koje
definiraju udaljenost od prikazanih
predmeta.
Putanja vozila prikazuje se sukladno
kutu zakreta upravljača.
Simboli upozorenja
Simboli upozorenja obilježeni su
trokutima 9 na slici i pokazuju
zapreke koje su otkrili stražnji
osjetnici napredne pomoći pri
parkiranju.
Dodatno, 9 se pojavljuje na
najgornjem retku info zaslona, s
upozorenjem da provjerite okolinu
vozila.
Deaktiviranje Kamera se isključuje kada se premaši određena brzina kretanja prema
naprijed ili kada nije uključen stupanj
prijenosa unatrag pribl. 10 sekundi.
Isključivanje crta za vođenje i simbola
upozorenjaMultimedia Navi: Uključivanje ili
isključivanje vizualnih linija za
navođenje i simbola upozorenja
možete promijeniti putem dodirnih
gumba na donjem dijelu zaslona.
Multimedia / Multimedia Navi Pro:
Aktiviranje ili deaktiviranje vizualnih
linija za navođenje i simbola
upozorenja možete promijeniti u
izborniku Postavke na info zaslonu.
Odaberite odgovarajuću postavku u
Postavke I Kamera straga .
Info zaslon 3 122.
Personalizacija vozila 3 129.
Ograničenja sustava
Kamera okrenuta prema natrag
možda neće raditi ispravno kada:
● Je okolina u mraku.
● Sunčeve zrake ili snop prednjih svjetala svijetle ravno u objektiv
kamere.
● Tijekom noćne vožnje.
● Vremenski uvjeti ograničavaju vidljivost, na primjer magla, kiša
ili snijeg.

Vožnja i rukovanje223● Objektiv kamere je blokiransnijegom, ledom, bljuzgavicom,
muljem ili blatom. Očistite leću,
isperite je vodom i obrišite
mekom krpom.
● Ako vozilo vuče prikolicu.
● Vozilo ima oštećen stražnji dio.
● Postoje velike temperaturne promjene.
Poruke o kvaru prikazuju se sa 9 u
najgornjem retku info zaslona.
Prometno upozorenje straga
Osim kamere za vožnju unatrag
3 221, prometno upozorenje straga
upozorava vas na promet lijevo i
desno prilikom vožnje unatrag. U
slučaju prepoznavanja poprečnog
prometa i ako se uključi kamera za vožnju unatrag, na info zaslonu se
prikazuje trokut upozorenja sa
strelicom smjera K, koja pokazuje
smjer prometa. Osim toga, uključuju
se tri zvučna signala bip koja se čuju
iz zvučnika na dotičnoj strani.
Radarski senzori udaljenosti nalaze
se u stražnjem odbojniku.
9 Upozorenje
Prometno upozorenje straga ne
zamjenjuje sposobnost zapažanja vozača. Napominjemo da se
predmeti izvan dometa senzor,
primjerice, ispod odbojnika ili
ispod vozila, ne prikazuju.
Ne otkrivaju se pješaci, djeca ili
životinje.
Ne vozite vozilo unatrag gledajući
isključivo u info zaslon i provjerite
okolinu iza i oko vozila prije vožnje unatrag.
Aktiviranje
Prometno upozorenje straga
uključuje se automatski zajedno s
kamerom za vožnju unatrag nakon
uključivanja brzine za vožnju unatrag.
Područja detekcije
Senzori sustava pokrivaju područje
od približno 20 m pod kutom od 90°,
na lijevoj i desnoj strani iza vozila.
Upozorenje na stražnji poprečni

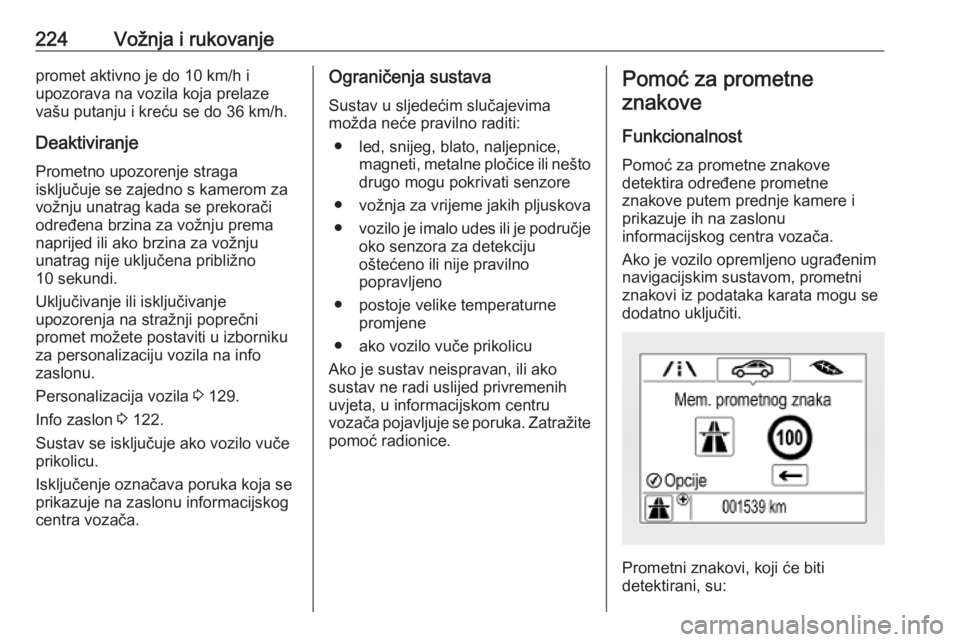

224Vožnja i rukovanjepromet aktivno je do 10 km/h i
upozorava na vozila koja prelaze
vašu putanju i kreću se do 36 km/h.
Deaktiviranje
Prometno upozorenje straga
isključuje se zajedno s kamerom za
vožnju unatrag kada se prekorači
određena brzina za vožnju prema
naprijed ili ako brzina za vožnju
unatrag nije uključena približno
10 sekundi.
Uključivanje ili isključivanje
upozorenja na stražnji poprečni
promet možete postaviti u izborniku
za personalizaciju vozila na info
zaslonu.
Personalizacija vozila 3 129.
Info zaslon 3 122.
Sustav se isključuje ako vozilo vuče
prikolicu.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača.Ograničenja sustava
Sustav u sljedećim slučajevima
možda neće pravilno raditi:
● led, snijeg, blato, naljepnice, magneti, metalne pločice ili nešto
drugo mogu pokrivati senzore
● vožnja za vrijeme jakih pljuskova
● vozilo je imalo udes ili je područje
oko senzora za detekciju
oštećeno ili nije pravilno
popravljeno
● postoje velike temperaturne promjene
● ako vozilo vuče prikolicu
Ako je sustav neispravan, ili ako
sustav ne radi uslijed privremenih
uvjeta, u informacijskom centru
vozača pojavljuje se poruka. Zatražite
pomoć radionice.Pomoć za prometne
znakove
Funkcionalnost Pomoć za prometne znakove
detektira određene prometne
znakove putem prednje kamere i
prikazuje ih na zaslonu
informacijskog centra vozača.
Ako je vozilo opremljeno ugrađenim
navigacijskim sustavom, prometni
znakovi iz podataka karata mogu se
dodatno uključiti.
Prometni znakovi, koji će biti
detektirani, su:

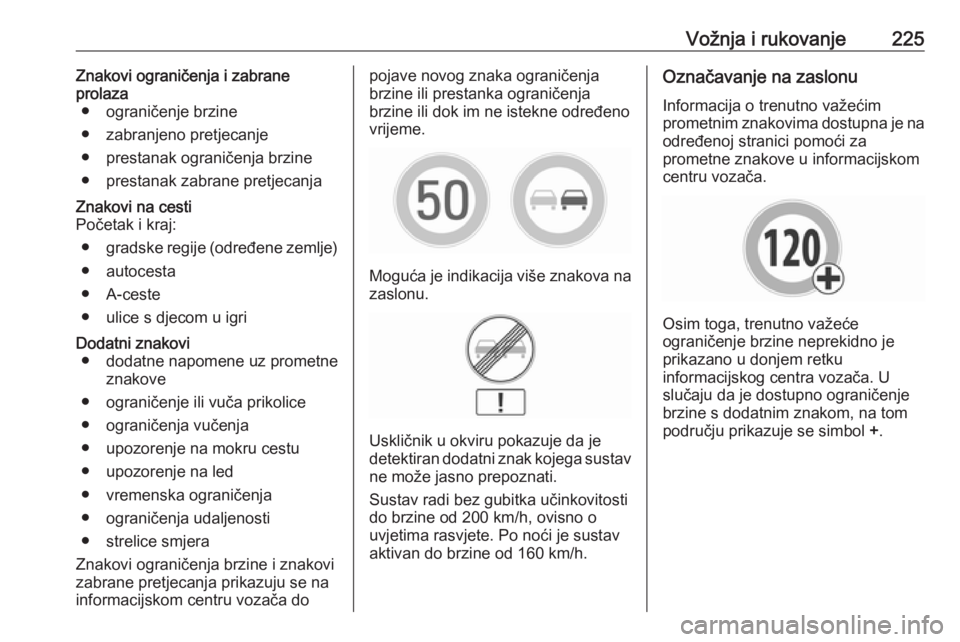

Vožnja i rukovanje225Znakovi ograničenja i zabrane
prolaza ● ograničenje brzine
● zabranjeno pretjecanje
● prestanak ograničenja brzine
● prestanak zabrane pretjecanjaZnakovi na cesti
Početak i kraj:
● gradske regije (određene zemlje)
● autocesta
● A-ceste
● ulice s djecom u igriDodatni znakovi ● dodatne napomene uz prometne znakove
● ograničenje ili vuča prikolice
● ograničenja vučenja
● upozorenje na mokru cestu
● upozorenje na led
● vremenska ograničenja
● ograničenja udaljenosti
● strelice smjera
Znakovi ograničenja brzine i znakovi
zabrane pretjecanja prikazuju se na
informacijskom centru vozača dopojave novog znaka ograničenja
brzine ili prestanka ograničenja
brzine ili dok im ne istekne određeno
vrijeme.
Moguća je indikacija više znakova na zaslonu.
Uskličnik u okviru pokazuje da je
detektiran dodatni znak kojega sustav ne može jasno prepoznati.
Sustav radi bez gubitka učinkovitosti
do brzine od 200 km/h, ovisno o
uvjetima rasvjete. Po noći je sustav
aktivan do brzine od 160 km/h.
Označavanje na zaslonu
Informacija o trenutno važećim
prometnim znakovima dostupna je na
određenoj stranici pomoći za
prometne znakove u informacijskom
centru vozača.
Osim toga, trenutno važeće
ograničenje brzine neprekidno je prikazano u donjem retku
informacijskog centra vozača. U
slučaju da je dostupno ograničenje
brzine s dodatnim znakom, na tom
području prikazuje se simbol +.

226Vožnja i rukovanje
Odaberite izbornik Info., " ili ?
putem desnih tipki na kolu upravljača i odaberite stranicu pomoći za
prometne znakove 3 116.
Ako odaberete drugu stranicu na
izborniku informacijskog centra
vozača i ako nakon toga ponovno
odaberete stranicu pomoći za
prometne znakove, bit će prikazan
zadnji prepoznati prometni znak.
Funkcija upozorenja Funkciju upozorenja možete aktivirati
ili deaktivirati u izborniku postavki na
stranici pomoći za prometne
znakove.Nakon aktiviranja i ako stranica za
detekciju prometnog znaka nije
trenutno prikazana, novo detektirani
znakovi za ograničenje brzine i
zabranu pretjecanja prikazuju se kao
iskočna upozorenja na
informacijskom centru vozača.Na zaslonu osnovne razine opreme,
kada se prikaže stranica pomoći za
prometne znakove, pritisnite Å na
kontrolama na kolu upravljača.

Vožnja i rukovanje227Odaberite Alerts ON (Upozorenja
uključena) ili Alerts OFF (Upozorenja
isključena) .
Na zaslonu više razine opreme, kada
se prikaže stranica pomoći za
prometne znakove, pritisnite Å na
kontrolama na kolu upravljača.
Aktivirajte upozorenja postavkom J
,
deaktivirajte upozorenja postavkom I .
Resetiranje sustava
Sadržaj prikaza prometnih znakova
možete izbrisati u izborniku postavke
stranice pomoći za prometne
znakove biranjem Poništi i
potvrđivanjem pritiskanjem 9 na
kontrolama na kolu upravljača.
Osim toga, za brisanje sadržaja
stranice možete pritisnuti 9 na
3 sekunde.
Po uspješnom resetiranju, oglasit će
se zvučni signal i pokazat će se
sljedeći "Zadani znak", sve dok se
sljedeći prometni znak ne detektira ili
ne nađe u podacima karte
navigacijskog sustava.
U nekim slučajevima, sustava
automatski briše pomoć za prometne znakove.
Brisanje prometnih znakova
Postoje različita scenarija koja
dovode do brisanja trenutno
prikazanih prometnih znakova.
Nakon brisanja, na informacijskom
centru vozača prikazuje se "Zadani
znak" ili znak iz podataka
navigacijske karte.
Razlozi za brisanje znakova: ● Unaprijed određena udaljenost je
prevezena ili je isteklo vrijeme
(razlikuje se za svaki tip znaka)
● Vozilo vozi kroz skretanje
● Ako podatci navigacijske karte nisu dostupni, a brzina padne
ispod 52 km/h (detekcija ulaska u
grad)
● Ako su podaci navigacijske karte
dostupni i detektiran je ulaz / izlaz
iz grada zbog izmjena podataka
karte
Otkrivanje prometnog znaka
zajedno s navigacijskim
sustavom
Ako je vozilo opremljeno
navigacijskim sustavom, trenutno
prikazani znak može potjecati iz
optičke detekcije znaka ili iz podataka karte.
Ako trenutno prikazani znak potječe
iz podataka karte, a informacije o karti
se promijene, prikazat će se novi

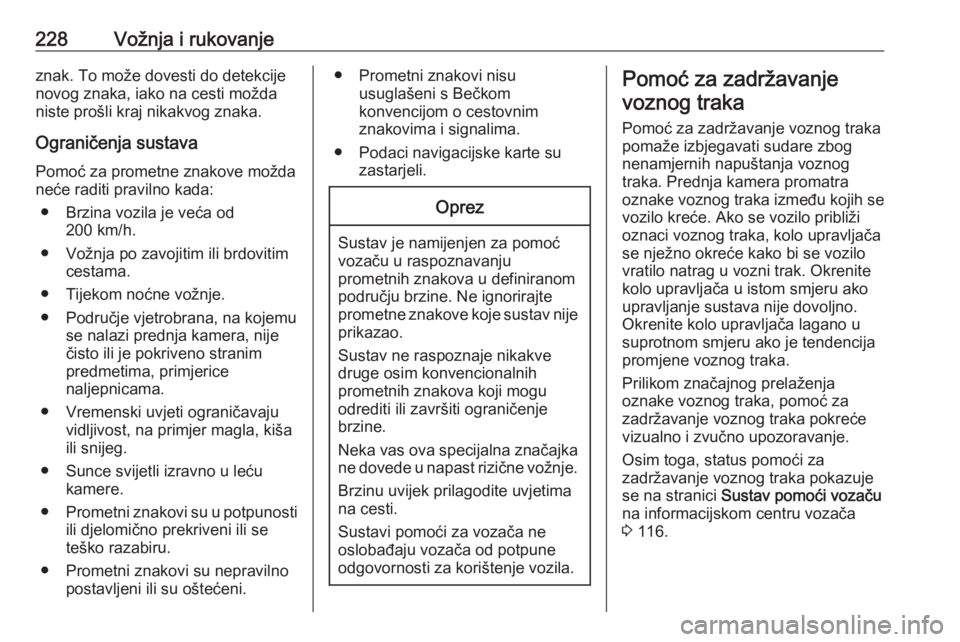

228Vožnja i rukovanjeznak. To može dovesti do detekcije
novog znaka, iako na cesti možda
niste prošli kraj nikakvog znaka.
Ograničenja sustava
Pomoć za prometne znakove možda
neće raditi pravilno kada:
● Brzina vozila je veća od 200 km/h.
● Vožnja po zavojitim ili brdovitim cestama.
● Tijekom noćne vožnje.
● Područje vjetrobrana, na kojemu se nalazi prednja kamera, nije
čisto ili je pokriveno stranim
predmetima, primjerice
naljepnicama.
● Vremenski uvjeti ograničavaju vidljivost, na primjer magla, kiša
ili snijeg.
● Sunce svijetli izravno u leću kamere.
● Prometni znakovi su u potpunosti
ili djelomično prekriveni ili se
teško razabiru.
● Prometni znakovi su nepravilno postavljeni ili su oštećeni.● Prometni znakovi nisuusuglašeni s Bečkom
konvencijom o cestovnim
znakovima i signalima.
● Podaci navigacijske karte su zastarjeli.Oprez
Sustav je namijenjen za pomoć
vozaču u raspoznavanju
prometnih znakova u definiranom
području brzine. Ne ignorirajte
prometne znakove koje sustav nije prikazao.
Sustav ne raspoznaje nikakve
druge osim konvencionalnih
prometnih znakova koji mogu
odrediti ili završiti ograničenje
brzine.
Neka vas ova specijalna značajka
ne dovede u napast rizične vožnje.
Brzinu uvijek prilagodite uvjetima
na cesti.
Sustavi pomoći za vozača ne
oslobađaju vozača od potpune
odgovornosti za korištenje vozila.
Pomoć za zadržavanje
voznog traka
Pomoć za zadržavanje voznog traka
pomaže izbjegavati sudare zbog
nenamjernih napuštanja voznog
traka. Prednja kamera promatra
oznake voznog traka između kojih se
vozilo kreće. Ako se vozilo približi
oznaci voznog traka, kolo upravljača
se nježno okreće kako bi se vozilo
vratilo natrag u vozni trak. Okrenite
kolo upravljača u istom smjeru ako
upravljanje sustava nije dovoljno.
Okrenite kolo upravljača lagano u
suprotnom smjeru ako je tendencija
promjene voznog traka.
Prilikom značajnog prelaženja
oznake voznog traka, pomoć za
zadržavanje voznog traka pokreće
vizualno i zvučno upozoravanje.
Osim toga, status pomoći za
zadržavanje voznog traka pokazuje
se na stranici Sustav pomoći vozaču
na informacijskom centru vozača
3 116.
