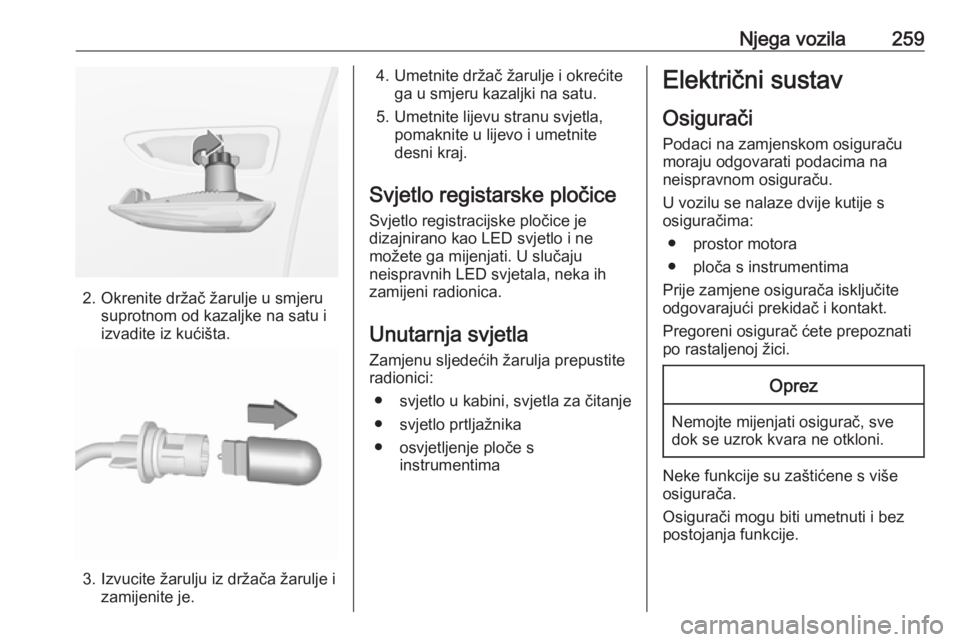

Njega vozila259
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
Svjetlo registracijske pločice je
dizajnirano kao LED svjetlo i ne
možete ga mijenjati. U slučaju
neispravnih LED svjetala, neka ih
zamijeni radionica.
Unutarnja svjetla Zamjenu sljedećih žarulja prepustite
radionici:
● svjetlo u kabini, svjetla za čitanje● svjetlo prtljažnika
● osvjetljenje ploče s instrumentimaElektrični sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

260Njega vozilaHvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora. Izvlakač ima dvije strane, a svaka strana je oblikovana za različitu
vrstu osigurača.
Uhvatite osigurač izvlakačem
osigurača i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.

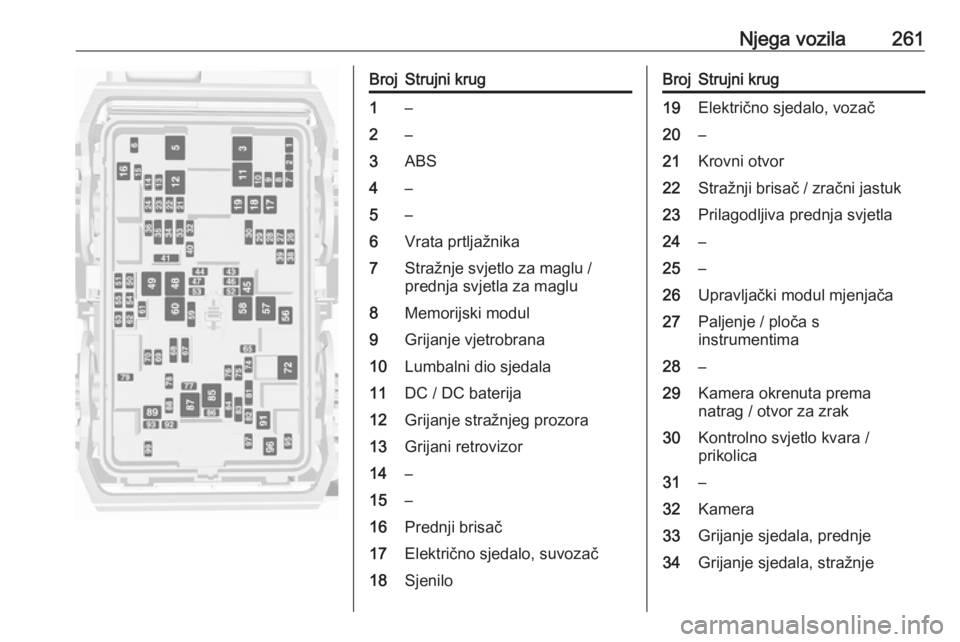

Njega vozila261BrojStrujni krug1–2–3ABS4–5–6Vrata prtljažnika7Stražnje svjetlo za maglu /
prednja svjetla za maglu8Memorijski modul9Grijanje vjetrobrana10Lumbalni dio sjedala11DC / DC baterija12Grijanje stražnjeg prozora13Grijani retrovizor14–15–16Prednji brisač17Električno sjedalo, suvozač18SjeniloBrojStrujni krug19Električno sjedalo, vozač20–21Krovni otvor22Stražnji brisač / zračni jastuk23Prilagodljiva prednja svjetla24–25–26Upravljački modul mjenjača27Paljenje / ploča s
instrumentima28–29Kamera okrenuta prema
natrag / otvor za zrak30Kontrolno svjetlo kvara /
prikolica31–32Kamera33Grijanje sjedala, prednje34Grijanje sjedala, stražnje

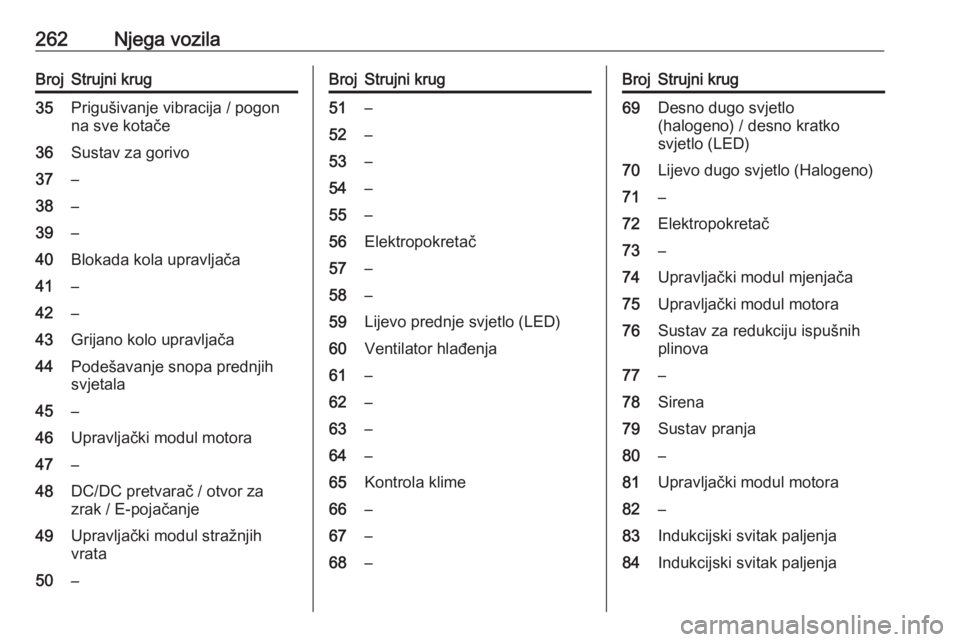

262Njega vozilaBrojStrujni krug35Prigušivanje vibracija / pogon
na sve kotače36Sustav za gorivo37–38–39–40Blokada kola upravljača41–42–43Grijano kolo upravljača44Podešavanje snopa prednjih
svjetala45–46Upravljački modul motora47–48DC/DC pretvarač / otvor za
zrak / E-pojačanje49Upravljački modul stražnjih
vrata50–BrojStrujni krug51–52–53–54–55–56Elektropokretač57–58–59Lijevo prednje svjetlo (LED)60Ventilator hlađenja61–62–63–64–65Kontrola klime66–67–68–BrojStrujni krug69Desno dugo svjetlo
(halogeno) / desno kratko
svjetlo (LED)70Lijevo dugo svjetlo (Halogeno)71–72Elektropokretač73–74Upravljački modul mjenjača75Upravljački modul motora76Sustav za redukciju ispušnih
plinova77–78Sirena79Sustav pranja80–81Upravljački modul motora82–83Indukcijski svitak paljenja84Indukcijski svitak paljenja

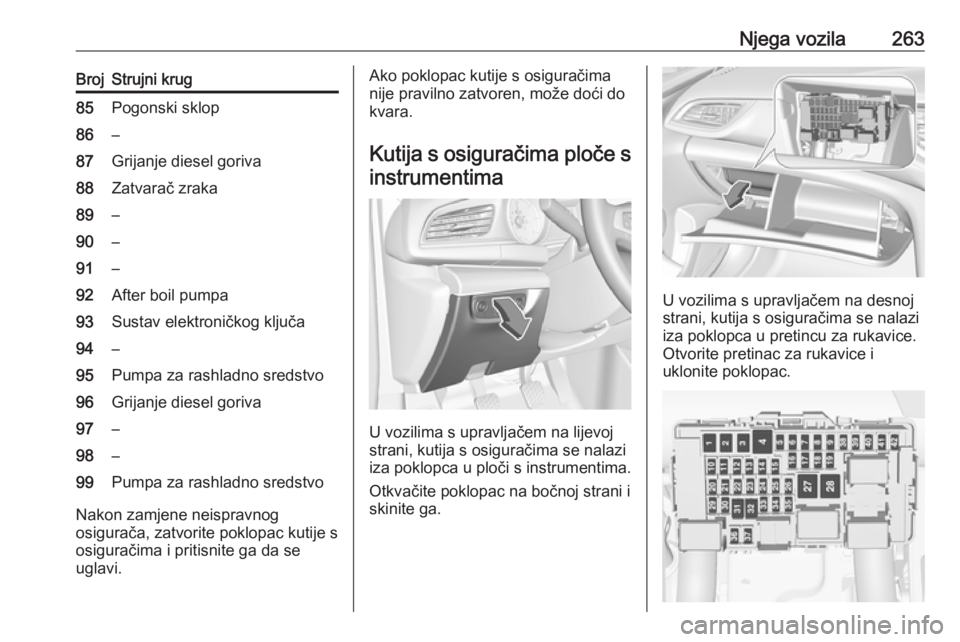

Njega vozila263BrojStrujni krug85Pogonski sklop86–87Grijanje diesel goriva88Zatvarač zraka89–90–91–92After boil pumpa93Sustav elektroničkog ključa94–95Pumpa za rashladno sredstvo96Grijanje diesel goriva97–98–99Pumpa za rashladno sredstvo
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče sinstrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza poklopca u ploči s instrumentima.
Otkvačite poklopac na bočnoj strani i
skinite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice i
uklonite poklopac.

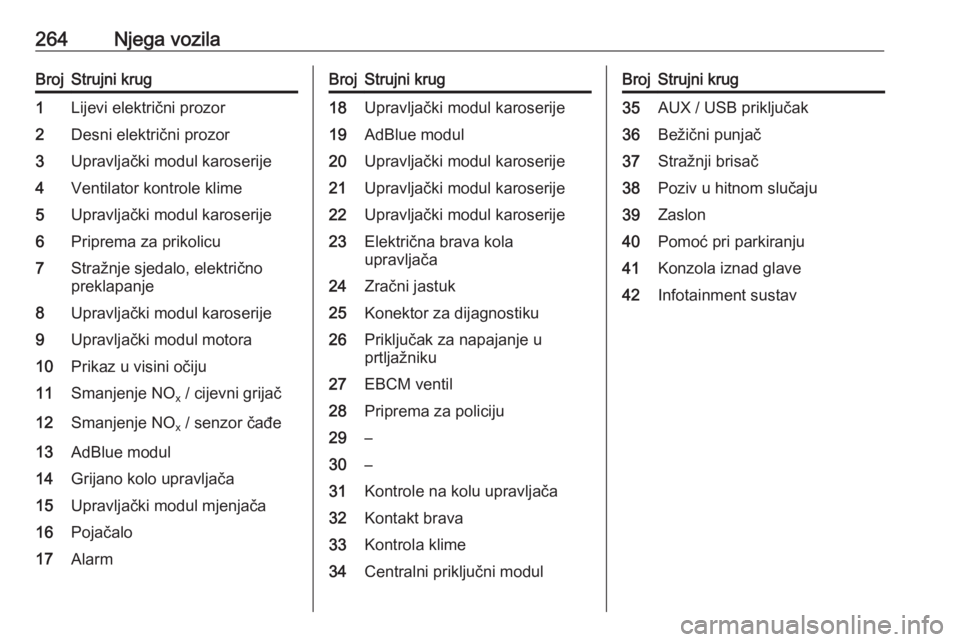

264Njega vozilaBrojStrujni krug1Lijevi električni prozor2Desni električni prozor3Upravljački modul karoserije4Ventilator kontrole klime5Upravljački modul karoserije6Priprema za prikolicu7Stražnje sjedalo, električno
preklapanje8Upravljački modul karoserije9Upravljački modul motora10Prikaz u visini očiju11Smanjenje NO x / cijevni grijač12Smanjenje NO
x / senzor čađe13AdBlue modul14Grijano kolo upravljača15Upravljački modul mjenjača16Pojačalo17AlarmBrojStrujni krug18Upravljački modul karoserije19AdBlue modul20Upravljački modul karoserije21Upravljački modul karoserije22Upravljački modul karoserije23Električna brava kola
upravljača24Zračni jastuk25Konektor za dijagnostiku26Priključak za napajanje u
prtljažniku27EBCM ventil28Priprema za policiju29–30–31Kontrole na kolu upravljača32Kontakt brava33Kontrola klime34Centralni priključni modulBrojStrujni krug35AUX / USB priključak36Bežični punjač37Stražnji brisač38Poziv u hitnom slučaju39Zaslon40Pomoć pri parkiranju41Konzola iznad glave42Infotainment sustav

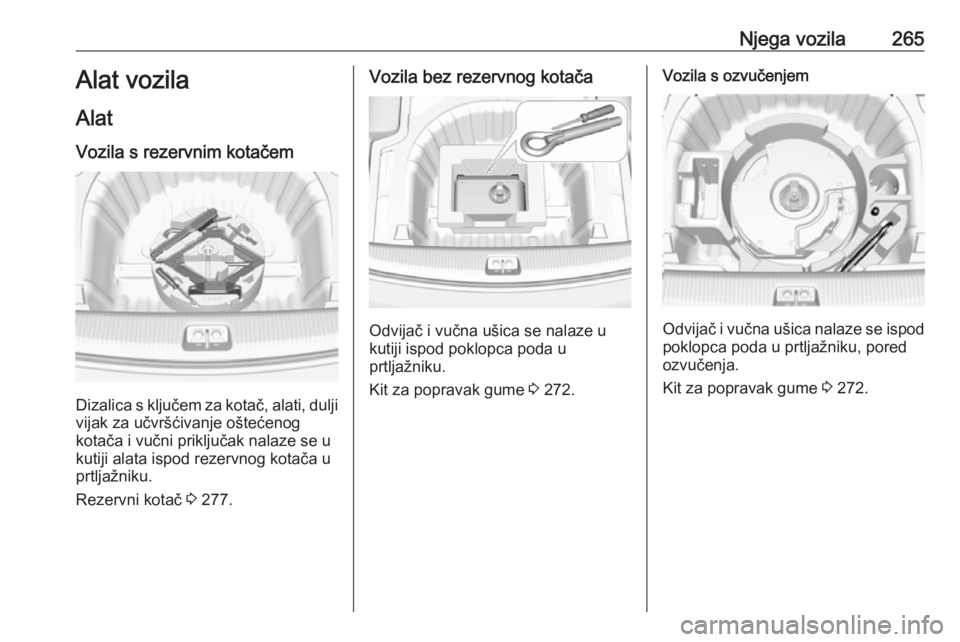

Njega vozila265Alat vozila
Alat Vozila s rezervnim kotačem
Dizalica s ključem za kotač, alati, duljivijak za učvršćivanje oštećenog
kotača i vučni priključak nalaze se u
kutiji alata ispod rezervnog kotača u
prtljažniku.
Rezervni kotač 3 277.
Vozila bez rezervnog kotača
Odvijač i vučna ušica se nalaze u
kutiji ispod poklopca poda u
prtljažniku.
Kit za popravak gume 3 272.
Vozila s ozvučenjem
Odvijač i vučna ušica nalaze se ispod
poklopca poda u prtljažniku, pored
ozvučenja.
Kit za popravak gume 3 272.

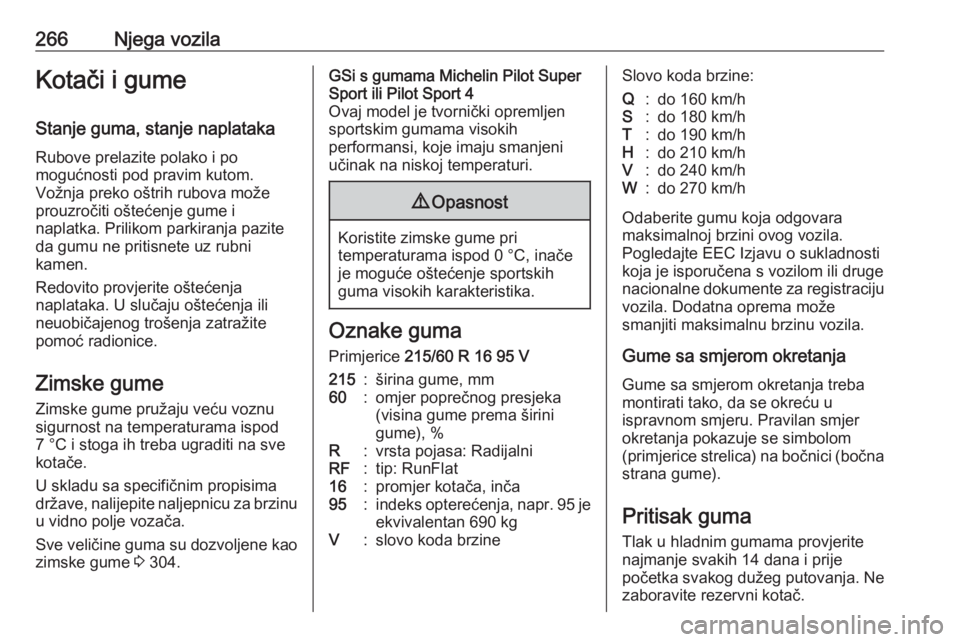

266Njega vozilaKotači i gumeStanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Sve veličine guma su dozvoljene kao zimske gume 3 304.GSi s gumama Michelin Pilot Super
Sport ili Pilot Sport 4
Ovaj model je tvornički opremljen
sportskim gumama visokih
performansi, koje imaju smanjeni
učinak na niskoj temperaturi.9 Opasnost
Koristite zimske gume pri
temperaturama ispod 0 °C, inače
je moguće oštećenje sportskih
guma visokih karakteristika.
Oznake guma
Primjerice 215/60 R 16 95 V
215:širina gume, mm60:omjer poprečnog presjeka
(visina gume prema širini
gume), %R:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inča95:indeks opterećenja, napr. 95 je
ekvivalentan 690 kgV:slovo koda brzineSlovo koda brzine:Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini ovog vozila.
Pogledajte EEC Izjavu o sukladnosti
koja je isporučena s vozilom ili druge
nacionalne dokumente za registraciju vozila. Dodatna oprema može
smanjiti maksimalnu brzinu vozila.
Gume sa smjerom okretanja Gume sa smjerom okretanja treba
montirati tako, da se okreću u
ispravnom smjeru. Pravilan smjer okretanja pokazuje se simbolom
(primjerice strelica) na bočnici (bočna
strana gume).
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač.

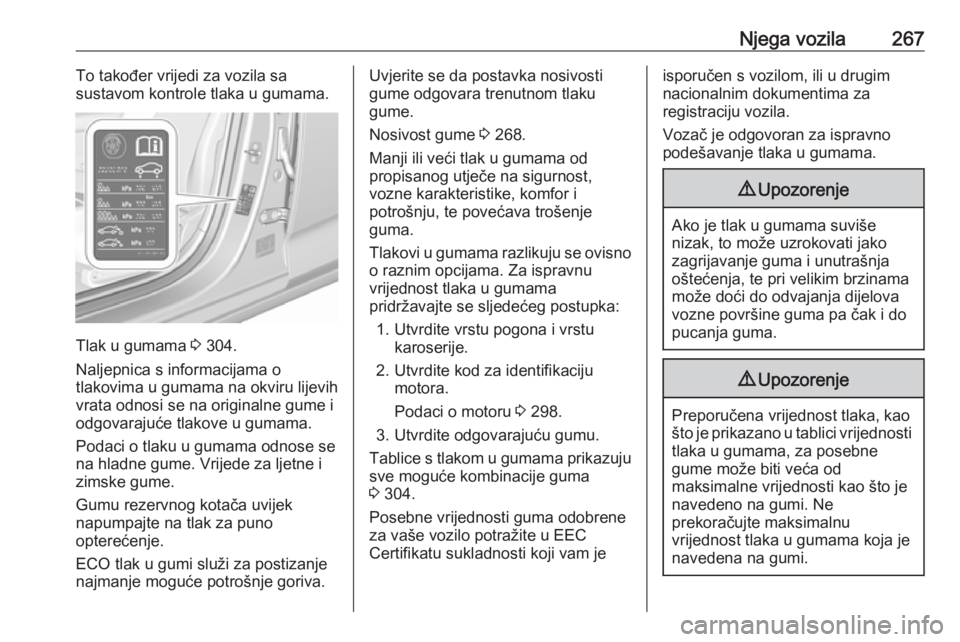

Njega vozila267To također vrijedi za vozila sa
sustavom kontrole tlaka u gumama.
Tlak u gumama 3 304.
Naljepnica s informacijama o
tlakovima u gumama na okviru lijevih
vrata odnosi se na originalne gume i
odgovarajuće tlakove u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Uvjerite se da postavka nosivosti
gume odgovara trenutnom tlaku
gume.
Nosivost gume 3 268.
Manji ili veći tlak u gumama od propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite vrstu pogona i vrstu karoserije.
2. Utvrdite kod za identifikaciju motora.
Podaci o motoru 3 298.
3. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 304.
Posebne vrijednosti guma odobrene za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam jeisporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.

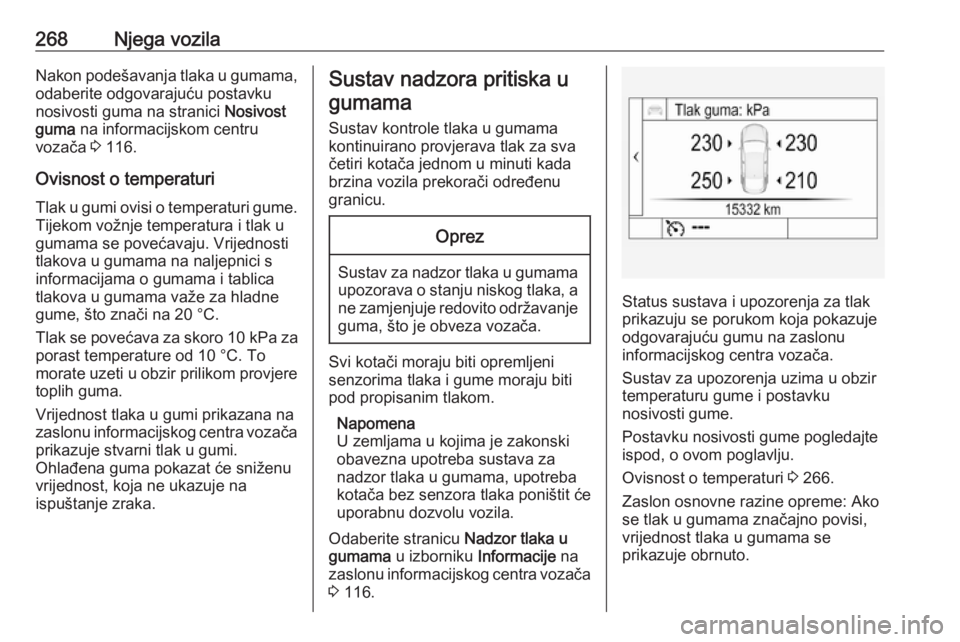

268Njega vozilaNakon podešavanja tlaka u gumama,
odaberite odgovarajuću postavku
nosivosti guma na stranici Nosivost
guma na informacijskom centru
vozača 3 116.
Ovisnost o temperaturi
Tlak u gumi ovisi o temperaturi gume. Tijekom vožnje temperatura i tlak u
gumama se povećavaju. Vrijednosti
tlakova u gumama na naljepnici s
informacijama o gumama i tablica
tlakova u gumama važe za hladne
gume, što znači na 20 °C.
Tlak se povećava za skoro 10 kPa za
porast temperature od 10 °C. To
morate uzeti u obzir prilikom provjere
toplih guma.
Vrijednost tlaka u gumi prikazana na
zaslonu informacijskog centra vozača prikazuje stvarni tlak u gumi.
Ohlađena guma pokazat će sniženu
vrijednost, koja ne ukazuje na
ispuštanje zraka.Sustav nadzora pritiska u
gumama
Sustav kontrole tlaka u gumama
kontinuirano provjerava tlak za sva
četiri kotača jednom u minuti kada
brzina vozila prekorači određenu
granicu.Oprez
Sustav za nadzor tlaka u gumama
upozorava o stanju niskog tlaka, a ne zamjenjuje redovito održavanjeguma, što je obveza vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava za
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka poništit će
uporabnu dozvolu vozila.
Odaberite stranicu Nadzor tlaka u
gumama u izborniku Informacije na
zaslonu informacijskog centra vozača 3 116.
Status sustava i upozorenja za tlak
prikazuju se porukom koja pokazuje
odgovarajuću gumu na zaslonu
informacijskog centra vozača.
Sustav za upozorenja uzima u obzir
temperaturu gume i postavku
nosivosti gume.
Postavku nosivosti gume pogledajte
ispod, o ovom poglavlju.
Ovisnost o temperaturi 3 266.
Zaslon osnovne razine opreme: Ako
se tlak u gumama značajno povisi,
vrijednost tlaka u gumama se
prikazuje obrnuto.
