OPEL INSIGNIA BREAK 2020 Priručnik za vlasnika (in Croatian)

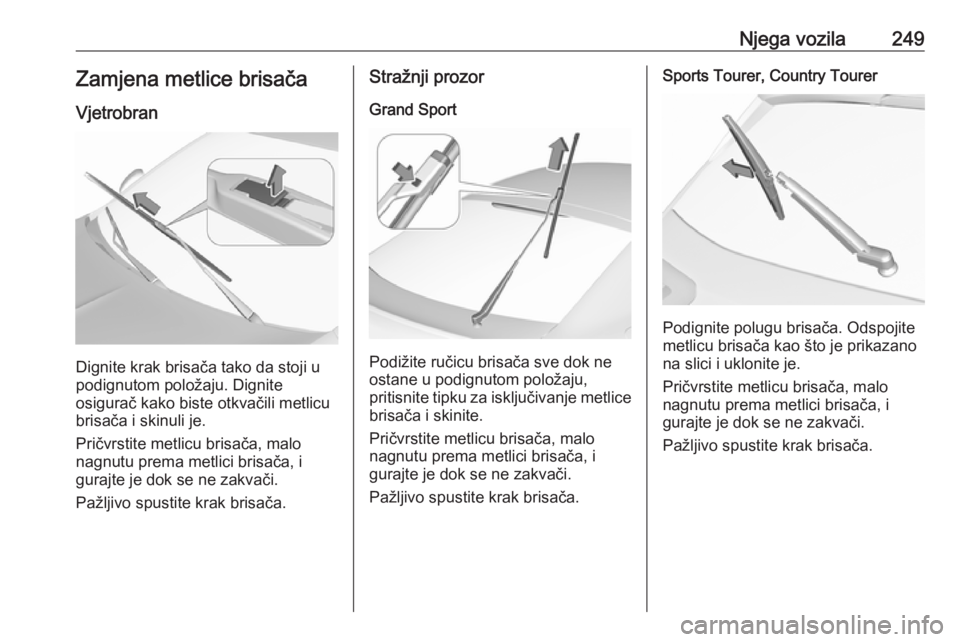

Njega vozila249Zamjena metlice brisačaVjetrobran
Dignite krak brisača tako da stoji u
podignutom položaju. Dignite
osigurač kako biste otkvačili metlicu brisača i skinuli je.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Stražnji prozor
Grand Sport
Podižite ručicu brisača sve dok ne
ostane u podignutom položaju,
pritisnite tipku za isključivanje metlice
brisača i skinite.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Sports Tourer, Country Tourer
Podignite polugu brisača. Odspojite
metlicu brisača kao što je prikazano
na slici i uklonite je.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.

250Njega vozilaZamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo žarulje
golim rukama.
Za zamjenu koristite samo žarulju
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Halogenska prednja svjetla
Halogena prednja svjetla s odvojenim
žaruljama za kratka i duga svjetla.
Vanjska žarulja kratkog svjetla ( 1).
Unutarnja žarulja dugog svjetla ( 2).
Kratko svjetlo (1)
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.
2. Otkvačite držač žarulje pritiskanjem osigurača prema
naprijed. Izvucite držač žarulje iz
kućišta svjetla.

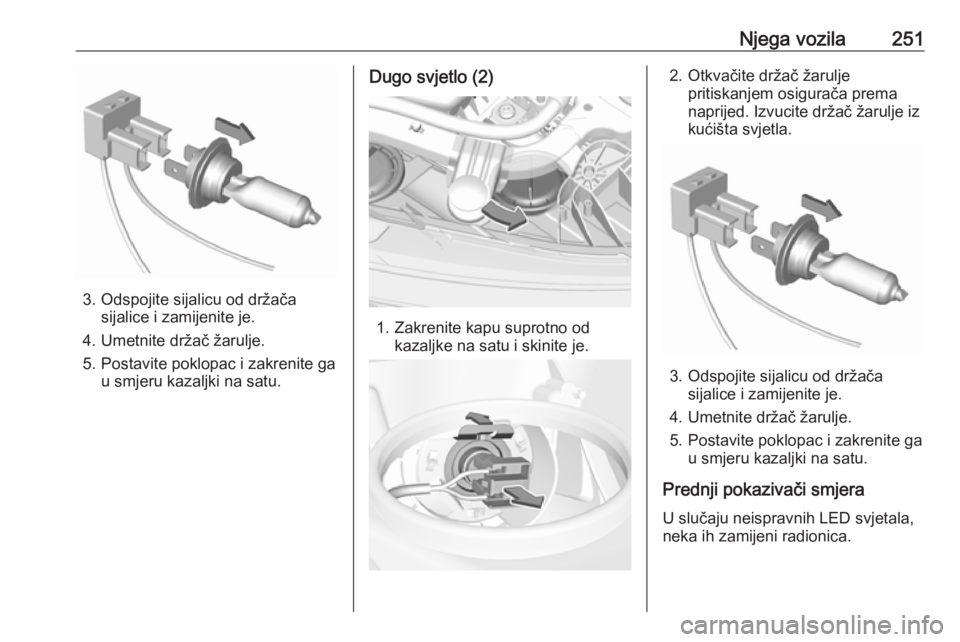

Njega vozila251
3. Odspojite sijalicu od držačasijalice i zamijenite je.
4. Umetnite držač žarulje.
5. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Dugo svjetlo (2)
1. Zakrenite kapu suprotno odkazaljke na satu i skinite je.
2. Otkvačite držač žarulje pritiskanjem osigurača prema
naprijed. Izvucite držač žarulje iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač žarulje.
5. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Prednji pokazivači smjera U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.

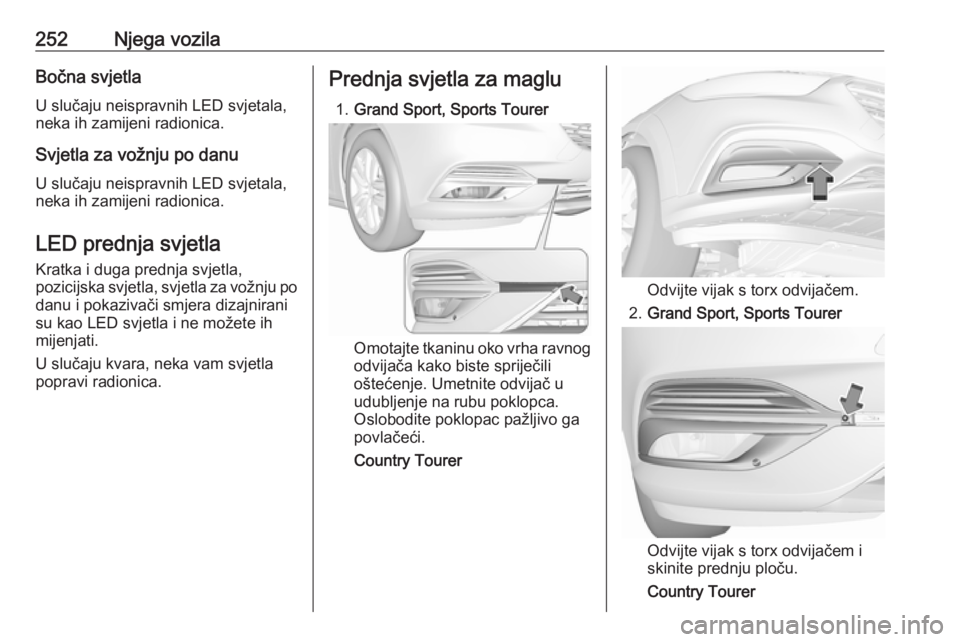

252Njega vozilaBočna svjetlaU slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
Svjetla za vožnju po danu U slučaju neispravnih LED svjetala,
neka ih zamijeni radionica.
LED prednja svjetla
Kratka i duga prednja svjetla,
pozicijska svjetla, svjetla za vožnju po danu i pokazivači smjera dizajnirani
su kao LED svjetla i ne možete ih
mijenjati.
U slučaju kvara, neka vam svjetla
popravi radionica.Prednja svjetla za maglu
1. Grand Sport, Sports Tourer
Omotajte tkaninu oko vrha ravnog
odvijača kako biste spriječili
oštećenje. Umetnite odvijač u
udubljenje na rubu poklopca.
Oslobodite poklopac pažljivo ga
povlačeći.
Country Tourer
Odvijte vijak s torx odvijačem.
2. Grand Sport, Sports Tourer
Odvijte vijak s torx odvijačem i
skinite prednju ploču.
Country Tourer

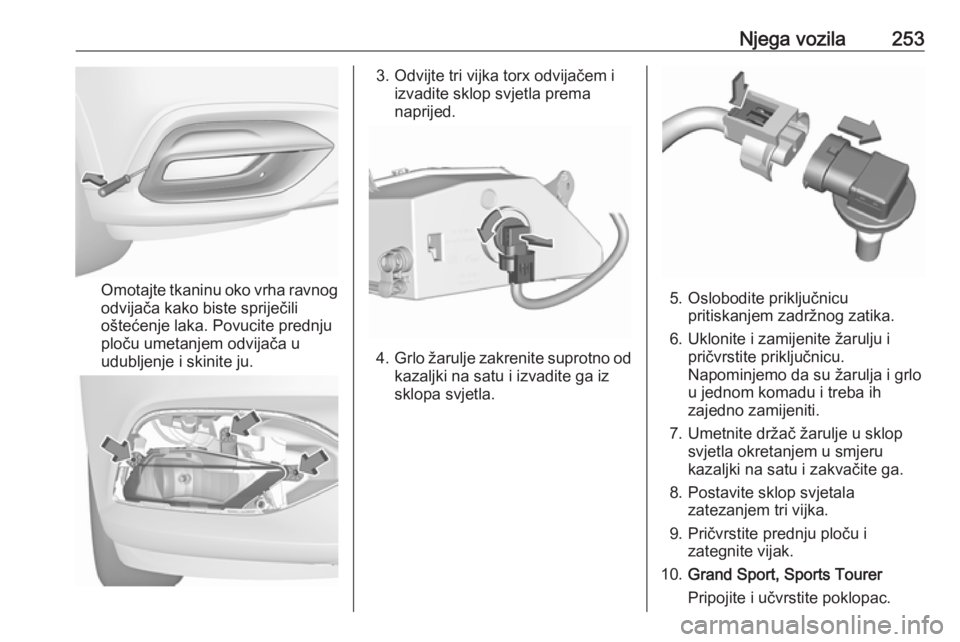

Njega vozila253
Omotajte tkaninu oko vrha ravnog
odvijača kako biste spriječili
oštećenje laka. Povucite prednju
ploču umetanjem odvijača u
udubljenje i skinite ju.
3. Odvijte tri vijka torx odvijačem i izvadite sklop svjetla prema
naprijed.
4. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
5. Oslobodite priključnicu pritiskanjem zadržnog zatika.
6. Uklonite i zamijenite žarulju i pričvrstite priključnicu.
Napominjemo da su žarulja i grlo
u jednom komadu i treba ih
zajedno zamijeniti.
7. Umetnite držač žarulje u sklop svjetla okretanjem u smjeru
kazaljki na satu i zakvačite ga.
8. Postavite sklop svjetala zatezanjem tri vijka.
9. Pričvrstite prednju ploču i zategnite vijak.
10. Grand Sport, Sports Tourer
Pripojite i učvrstite poklopac.

254Njega vozilaStražnja svjetla
Stražnja svjetla i zaustavna svjetla su
dizajnirana kao LED svjetla. U slučaju kvara, neka Vam radionica zamijeni
LED svjetla.
Pokazivači smjera, stražnje svjetlo za
maglu i svjetla za vožnju unatrag
dizajnirana su za žarulje koja se
mogu zamijeniti na sljedeći način.
Grand Sport
Sklop svjetla u karoseriji
1. Uklonite poklopac na dotičnoj strani.
2. Odvijte rukom dvije plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga. Pazite da ne
povučete kabel.
4. Grlo žarulje pokazivača smjera zakrenite suprotno od kazaljki na
satu i izvadite ga iz sklopa svjetla.
5. Izvadite i zamijenite žarulju pokazivača smjera.

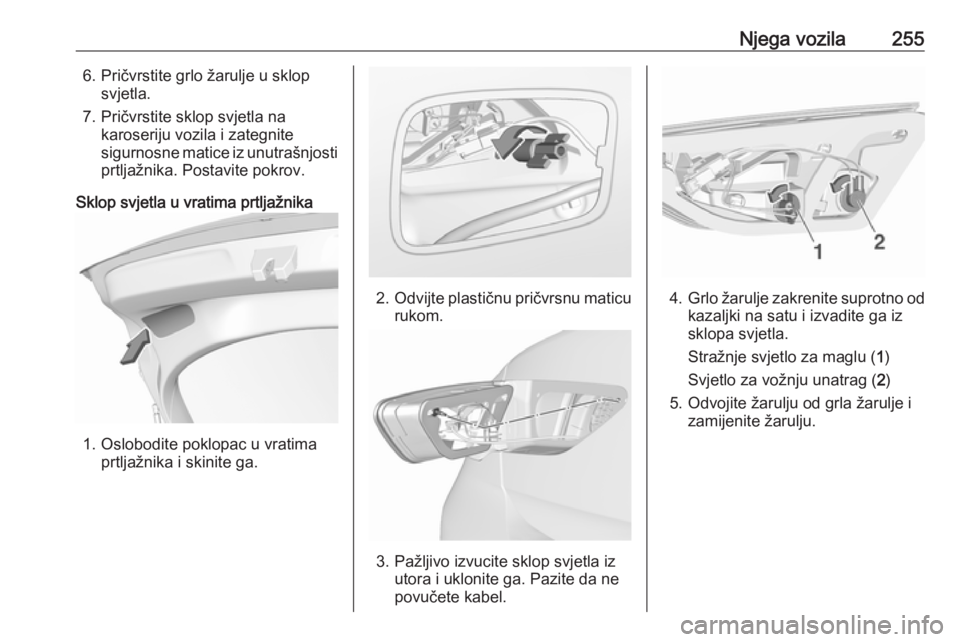

Njega vozila2556. Pričvrstite grlo žarulje u sklopsvjetla.
7. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosne matice iz unutrašnjosti prtljažnika. Postavite pokrov.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga. Pazite da ne
povučete kabel.
4. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
Stražnje svjetlo za maglu ( 1)
Svjetlo za vožnju unatrag ( 2)
5. Odvojite žarulju od grla žarulje i zamijenite žarulju.

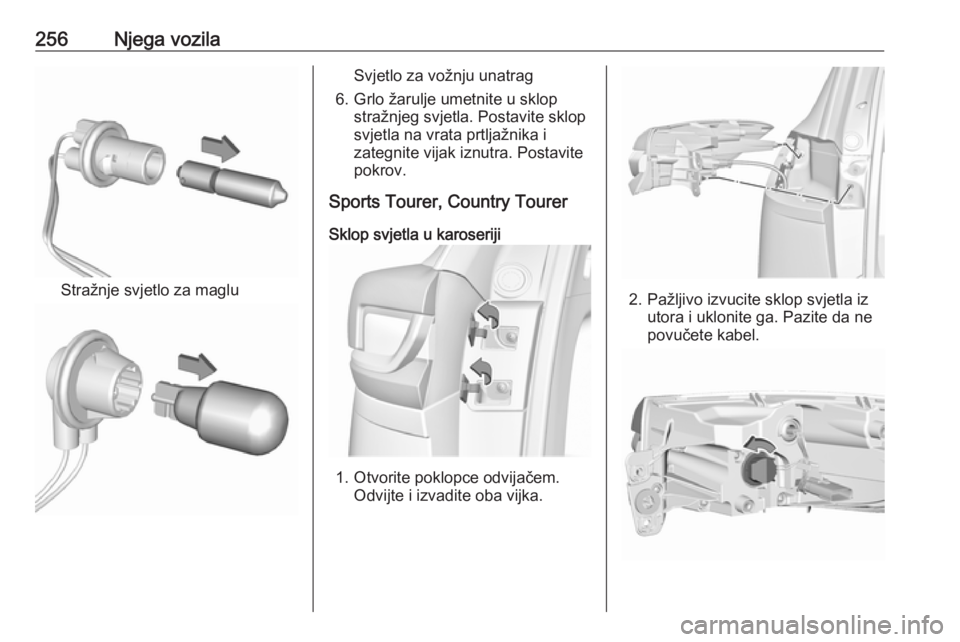

256Njega vozila
Stražnje svjetlo za maglu
Svjetlo za vožnju unatrag
6. Grlo žarulje umetnite u sklop stražnjeg svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijak iznutra. Postavite
pokrov.
Sports Tourer, Country Tourer
Sklop svjetla u karoseriji
1. Otvorite poklopce odvijačem. Odvijte i izvadite oba vijka.
2. Pažljivo izvucite sklop svjetla izutora i uklonite ga. Pazite da ne
povučete kabel.

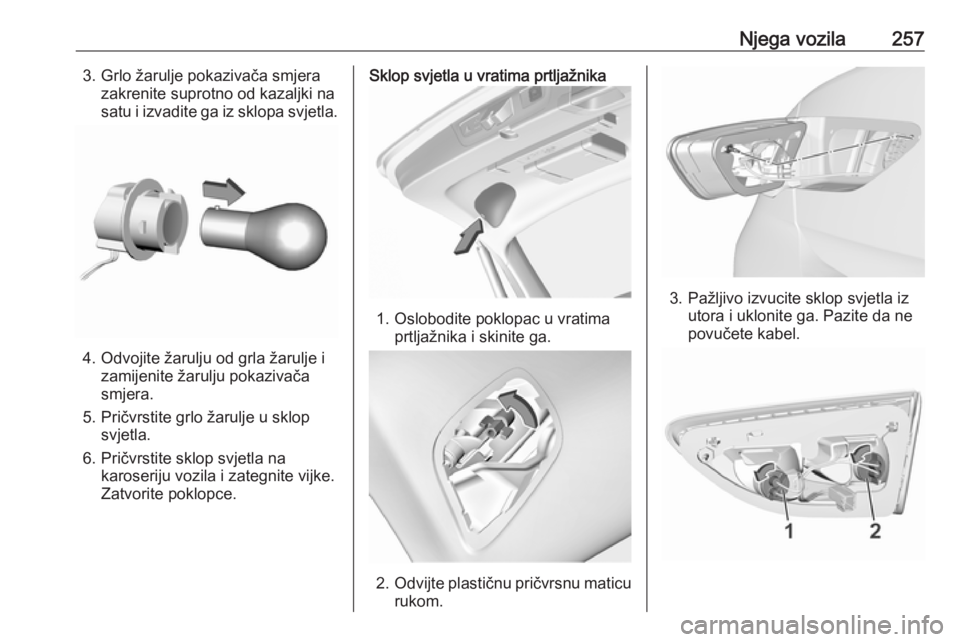

Njega vozila2573. Grlo žarulje pokazivača smjerazakrenite suprotno od kazaljki na
satu i izvadite ga iz sklopa svjetla.
4. Odvojite žarulju od grla žarulje i zamijenite žarulju pokazivača
smjera.
5. Pričvrstite grlo žarulje u sklop svjetla.
6. Pričvrstite sklop svjetla na karoseriju vozila i zategnite vijke.
Zatvorite poklopce.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga. Pazite da ne
povučete kabel.

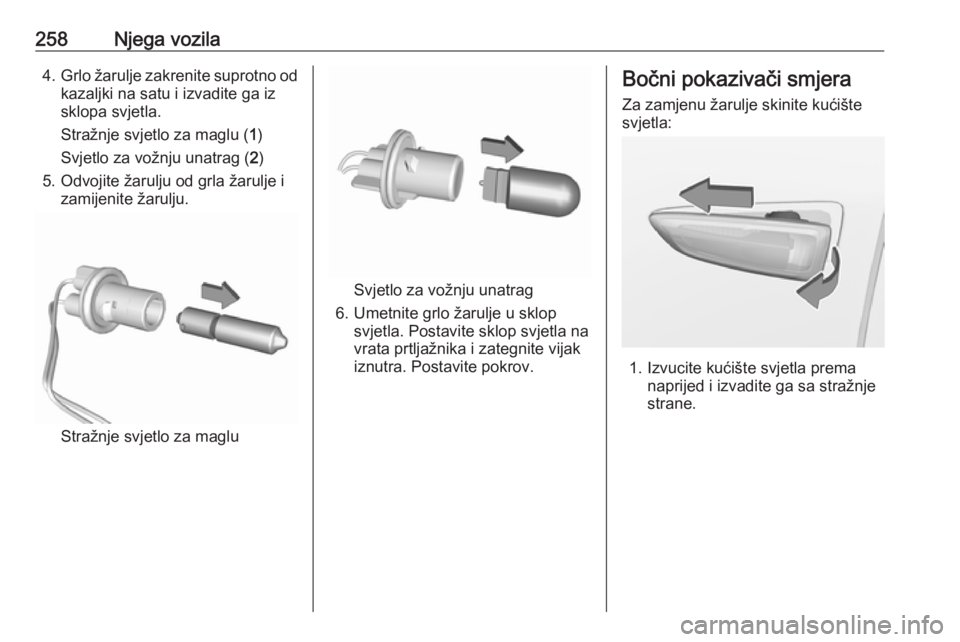

258Njega vozila4.Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
Stražnje svjetlo za maglu ( 1)
Svjetlo za vožnju unatrag ( 2)
5. Odvojite žarulju od grla žarulje i zamijenite žarulju.
Stražnje svjetlo za maglu
Svjetlo za vožnju unatrag
6. Umetnite grlo žarulje u sklop svjetla. Postavite sklop svjetla na
vrata prtljažnika i zategnite vijak
iznutra. Postavite pokrov.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Izvucite kućište svjetla prema naprijed i izvadite ga sa stražnje
strane.
