Уход за автомобилем279Внимание
Излишки масла необходимо
слить или откачать. Если
уровень масла выше макси‐
мально допустимого, не запу‐
скайте двигатель и обратитесь в сервисный центр.
Заправочные емкости 3 342.
Установите крышку ровно и затя‐
ните ее.
Охлаждающая жидкость двигателя
Температура замерзания запра‐
вленной на сборочном заводе
охлаждающей жидкости состав‐
ляет примерно -28 °C. В автомо‐ били, предназначенные для регио‐ нов с холодным климатом, на
сборочном заводе заправляется
охлаждающая жидкость, имеющая
температуру замерзания около
-37 °C.
Внимание
Применяйте только разрешен‐
ную незамерзающую жидкость.
Охлаждающая жидкость и анти‐ фриз 3 330.
Уровень охлаждающей
жидкости
Внимание
Слишком низкий уровень охлаж‐ дающей жидкости может приве‐
сти к повреждению двигателя.
Если система охлаждения холод‐
ная, уровень охлаждающей жидко‐
сти должен быть выше заправоч‐
ной метки. Если уровень низкий,
долейте охлаждающую жидкость.
В зависимости от модели двига‐
теля, расположение расширитель‐
ного бачка может отличаться.
9 Предупреждение
Перед тем как снять крышку
расширительного бачка, дайте
двигателю остыть. Осторожно
отверните крышку, постепенно
стравливая давление.

280Уход за автомобилемДля доливки следует использовать
смесь 1:1 концентрата охлаждаю‐
щей жидкости и чистой водопро‐
водной воды. Если концентрат
охлаждающей жидкости в распоря‐
жении отсутствует, следует
использовать чистую водопровод‐
ную воду. Плотно заверните
крышку. Проверить в мастерской
концентрацию охлаждающей
жидкости и устранить причину
убывания уровня охлаждающей
жидкости.
Жидкость омывателяЗалейте чистую воду, смешанную ссоответствующим количеством
разрешенной жидкости омывателя
ветрового стекла, содержащей
антифриз.Внимание
При резком понижении темпе‐
ратуры или при пониженных
значениях температур защиту может обеспечить только
жидкость для омывателя с
достаточной концентрацией
антифриза.
Жидкость в бачке омывателя
3 330.
Тормозная система При минимальной толщине накла‐
док тормозных колодок во время
торможения слышно визжание.
Можно продолжать движение, но
постарайтесь как можно скорее
заменить тормозные накладки.
После установки новых тормозных колодок, первые несколько
поездок избегайте резких торможе‐ ний.
Тормозная жидкость9 Предупреждение
Тормозная жидкость ядовита и
вызывает коррозию. Постарай‐
тесь, чтобы она не попала в
глаза, на кожу, одежду и на
окрашенные поверхности.

Уход за автомобилем281Уровень тормозной жидкости
должен находиться между метками
MIN и MAX .
Если уровень жидкости находится
ниже отметки MIN, обратитесь на
станцию техобслуживания.
Жидкость для тормозной системы
и сцепления 3 330.
Аккумуляторная батарея автомобиля
Аккумуляторная батарея располо‐
жена в моторном отделении.
Для пуска двигателя от внешнего аккумулятора предусмотрены
дополнительные полюсные
выводы 3 320.
Аккумуляторная батарея автомо‐
биля не требует технического
обслуживания при условии, что при движении автомобиля обеспечи‐
вается ее достаточная зарядка. Аккумуляторная батарея разря‐
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать ненужные потреби‐
тели электрической энергии.
Не допускается утилизация бата‐
реи с обычным бытовым мусором.
Батареи следует сдавать для
утилизации в специальных пунктах
сбора.
При простое автомобиля более
четырех недель может потребо‐
ваться подзарядка аккумуляторной батареи автомобиля. Снимите
зажим с "минусового" контакта
аккумуляторной батареи автомо‐
биля.
Перед тем как приступить к
подключению и отключению
контактов аккумулятора, убеди‐
тесь, что зажигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 163.
Отсоединение аккумуляторной
батареи
Если возникает необходимость
отсоединить аккумуляторную бата‐ рею автомобиля (например, для
работ по техническому обслужива‐
нию), следует предварительно
отключить сирену сигнализации:
Включите и выключите зажигание, а затем в течение 15 секунд отклю‐
чите аккумуляторную батарею.

282Уход за автомобилемЗамените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐
сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя или
сбоям в ее работе.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐ тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо
закрыть заглушкой. Вентиляцион‐
ные отверстия около отрицатель‐
ного контакта должны быть
открыты.
Аккумуляторная батарея должна
заменять на батарею того же типа.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐
новки и пуска двигателя 3 185.Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы ток зарядки при исполь‐ зовании зарядного устройства
не превышал 14,6 В. В против‐
ном случае аккумуляторная
батарея автомобиля может
выйти из строя.
Запуск от дополнительной АКБ 3 320.
Защита от разряда
аккумуляторной батареи
Напряжение батарейки
Когда напряжение аккумуляторной
батареи автомобиля опускается
ниже критического уровня, на
дисплее информационного центра водителя отображается преду‐
преждающее сообщение.
1. В этом случае следует отклю‐ чить все потребители, работа
которых не является необходи‐
мой для продолжения безопас‐
ного движения автомобиля,
например, подогрев сидений,
обогрев заднего стекла и
прочие мощные устройства.
2. Зарядите аккумуляторную батарею автомобиля, для чего
необходимо продолжить
движение в течение определен‐ ного времени или подключить
зарядное устройство.
Предупредительное сообщение
перестанет отображаться после
двух включений двигателя, во
время которых не наблюдается
провал напряжения.
Если зарядить аккумуляторную
батарею невозможно, обратитесь
для устранения причины неисправ‐ ности на станцию техобслужива‐
ния.

Уход за автомобилем283Функция контроля уровня заряда
аккумуляторной батареи
Данная функция обеспечивает
максимально продолжительный
срок службы аккумуляторной бата‐
реи автомобиля за счет использо‐
вания регулятора вырабатывае‐
мого генератором напряжения и
оптимизации распределения энер‐
гии.
Для предотвращения разряда акку‐
муляторной батареи автомобиля
во время движения перечислен‐
ные ниже системы автоматически в два этапа переходят в энергосбе‐
регающий режим и затем отклю‐
чаются:
● дополнительный отопитель● подогрев заднего и ветрового стекла
● рулевое колесо с подогревом
● подогрев зеркал
● режим подогрева сидений
● вентилятор
На втором этапе на дисплее
информационного центра води‐
теля отображается сообщение,подтверждающее включение
режима защиты от разрядки акку‐
муляторной батареи автомобиля.
Ускоренный заряд на холостом
ходу
Если аккумуляторная батарея
автомобиля разрядилась, для ее
зарядки должен быть увеличен
выходной ток генератора. Это
достигается включением режима
ускоренного заряда на холостом
ходу, который может сопрово‐
ждаться характерным звуком.
В информационном центре води‐
теля появляется сообщение.
Штепсельная розетка
Питание розеток отключается при
падении заряда аккумулятора
автомобиля ниже определенного
уровня.Табличка с
предупредительными знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторную бата‐
рею в недоступном для детей
месте.

284Уход за автомобилем● В аккумуляторной батареенаходится серная кислота,
которая может стать причиной
потери зрения или сильных
химических ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Удаление воздуха из дизельной топливнойсистемы
Если топливный бак был израсхо‐
дован полностью, необходимо
стравить воздух из системы подачи дизельного топлива. Включите
зажигание трижды, по 15 секунд каждый раз. После этого запустите
двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав
не менее 5 секунд. Если двигатель
не запускается, обратитесь за
помощью на станцию техобслужи‐
вания.Замена щеток
стеклоочистителя
Ветровое стекло
Поднимите рычаг стеклоочисти‐
теля так, чтобы он зафиксировался
в поднятом положении. Потяните
вверх фиксатор, чтобы освободить щетку стеклоочистителя, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Заднее стекло
Grand Sport
Поднимите рычаг стеклоочисти‐
теля, отведя ее от стекла, нажмите кнопку, чтобы освободить щетку
стеклоочистителя, и выньте ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.

Уход за автомобилем285Sports Tourer, Country Tourer
Поднять рычаг стеклоочистителя.
Отсоедините щетку стеклоочисти‐
теля, как показано на рисунке, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Новую лампу держите только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар
осуществляется со стороны мотор‐ ного отсека.
Проверка ламп
После замены ламп включите
зажигание, включите и проверьте
фары.
Галогенные фары
Галогенные фары с отдельными
лампами ближнего и дальнего
света.
Наружная лампа ближнего света
( 1 ).
Внутренняя лампа дальнего света
( 2 ).

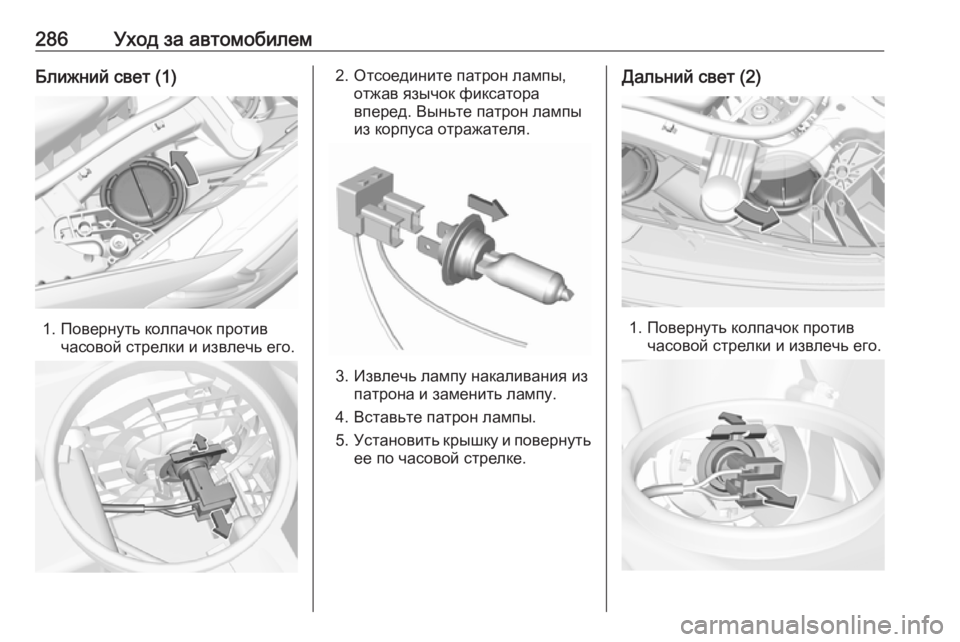

286Уход за автомобилемБлижний свет (1)
1. Повернуть колпачок противчасовой стрелки и извлечь его.
2. Отсоедините патрон лампы, отжав язычок фиксатора
вперед. Выньте патрон лампы
из корпуса отражателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон лампы.
5. Установить крышку и повернуть
ее по часовой стрелке.
Дальний свет (2)
1. Повернуть колпачок против часовой стрелки и извлечь его.

Уход за автомобилем2872. Отсоедините патрон лампы,отжав язычок фиксатора
вперед. Выньте патрон лампы
из корпуса отражателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон лампы.
5. Установить крышку и повернуть
ее по часовой стрелке.
Передние указатели поворота В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Боковые огни
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Работа фар при движении в
дневное время
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Светодиодные фары Фары ближнего и дальнего света,
габаритные фонари, дневные
ходовые огни и указатели поворота
выполнены по светодиодной
технологии и не требуют замены
ламп.
В случае неисправности обращай‐
тесь на станцию техобслуживания.Передние
противотуманные фары
1. Grand Sport, Sports Tourer
Оберните плоское жало
отвертки тряпкой, чтобы не
повредить лакокрасочное
покрытие. Вставьте отвертку в
прорезь у края заглушки. Снимите заглушку, аккуратно
поддев ее отверткой.
Country Tourer

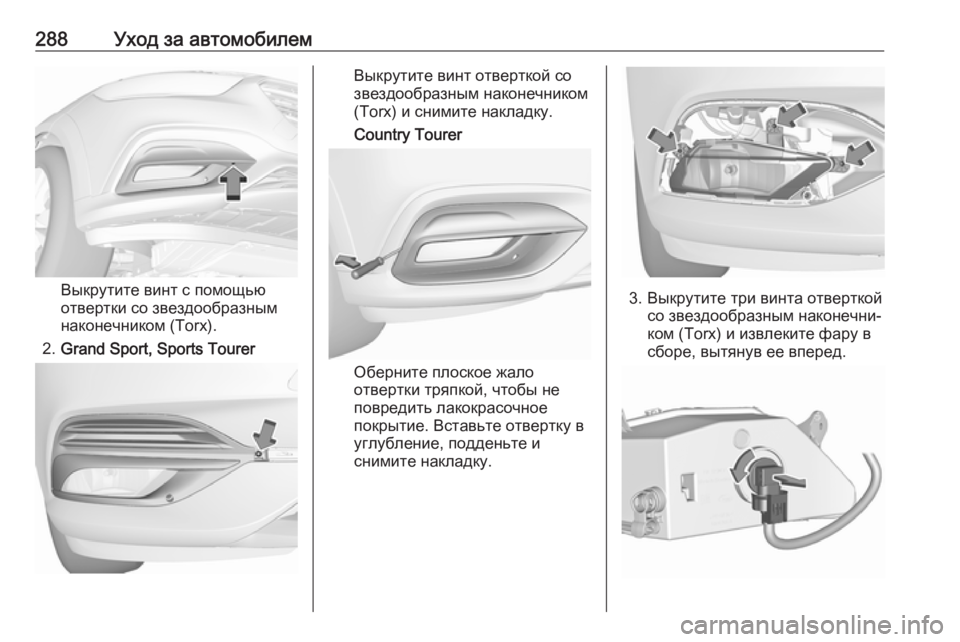

288Уход за автомобилем
Выкрутите винт с помощью
отвертки со звездообразным
наконечником (Torx).
2. Grand Sport, Sports Tourer
Выкрутите винт отверткой со
звездообразным наконечником
(Torx) и снимите накладку.
Country Tourer
Оберните плоское жало
отвертки тряпкой, чтобы не
повредить лакокрасочное
покрытие. Вставьте отвертку в
углубление, подденьте и
снимите накладку.
3. Выкрутите три винта отверткой со звездообразным наконечни‐
ком (Torx) и извлеките фару в
сборе, вытянув ее вперед.
