Прилади та органи управління109Панель приладів вищого рівня - режим "Спортивний"

110Прилади та органи управлінняКомбінована панель приладів удосконаленої модифікації – режим звичайної поїздки

Прилади та органи управління111ОглядOПокажчики повороту 3 116XСистема нагадування про
непристебнутий пасок безпеки 3 116vПодушка безпеки та натягу‐
вачі пасків безпеки 3 117VВимкнення подушок безпеки
3 117pСистема заряджання 3 117ZІндикатор несправності 3 117RСистема гальм і зчеплення
3 118mЕлектричне стоянкове гальмо
3 118jНесправність електричного
стоянкового гальма 3 118uАнти-блокувальна система
гальм (ABS) 3 119RПеремикання передач 3 119EДистанція руху 3 119aСистема утримання смуги
руху 3 119nЕлектронну систему курсової
стійкості вимкнено 3 119bЕлектронна система курсової
стійкості та протибуксувальна
гальмівна система 3 119kПротибуксувальну гальмівну
систему вимкнено 3 120WТемпература охолоджу‐
вальної рідини двигуна 3 120!Попереднє прогрівання 3 120uAdBlue 3 120wСистема контролю тиску в
шинах 3 120IТиск мастила в двигуні 3 120YНизький рівень пального
3 121dІмобілайзер 3 1218Зовнішні освітлювальні
прилади 3 121CДальнє світло 3 121fСистема керування дальнім
світлом 3 121fСвітлодіодні фари 3 122>Передні протитуманні фари
3 122rЗадня протитуманна фара
3 122mКруїз-контроль 3 122CАдаптивний круїз-контроль
3 122AАвтомобіль попереду 3 1227Пішохід попереду 3 122LОбмежувач швидкості 3 122LДопоміжна система визна‐
чення дорожніх знаків 3 123hДверцята відчинені 3 123

112Прилади та органи управлінняСпідометр
Указує швидкість автомобіля.
Лічильник загальногопробігу
Зареєстрована загальна відстань
відображається в кілометрах.
Лічильник щоденногопробігу
На сторінці бортового комп'ютера відображається зареєстрована
відстань, пройдена автомобілем
після останнього скидання
показників.
Лічильник пробігу рахує відстань
до 9999 км, а потім його показники скидаються до нуля.
Для різних поїздок можна вибрати
дві сторінки лічильників щоденного пробігу.Базова панель приладів
Виберіть ; у головному меню.
Виберіть сторінку Поїздка 1 або
Поїздка 2 , натиснувши кнопку P
або N на кермі.
Коли запалювання ввімкнене,
можна скинути окремо показники
кожного лічильника пробігу:
виберіть відповідну сторінку й
натисніть кнопку Å на кермі. Коли
з’явиться повідомлення із запитом
підтвердження, підтвердьте дію,
вибравши Так:.

Прилади та органи управління113Панель приладів вищого рівня
Виберіть у головному меню
сторінку Інформація . Виберіть
сторінку Поїздка A або Поїздка B ,
натиснувши P або N на кермі.
Коли запалювання ввімкнене,
можна скинути окремо показники
кожного лічильника пробігу:
виберіть відповідну сторінку й
натисніть >. Щоб підтвердити
скидання, натисніть Å.
Тахометр
Вказує швидкість роботи двигуна.
Їдьте на низьких обертах для
кожної передачі настільки довго, наскільки це можливо.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Показує рівень пального.
Стрілкою показано, з якого боку
автомобіля знаходиться кришка
горловини паливного бака.
Контрольний індикатор r
світиться, якщо рівень пального в баку є низьким. Якщо r блимає,
негайно долийте пальне в
паливний бак.
Забороняється їздити з порожнім
паливним баком.

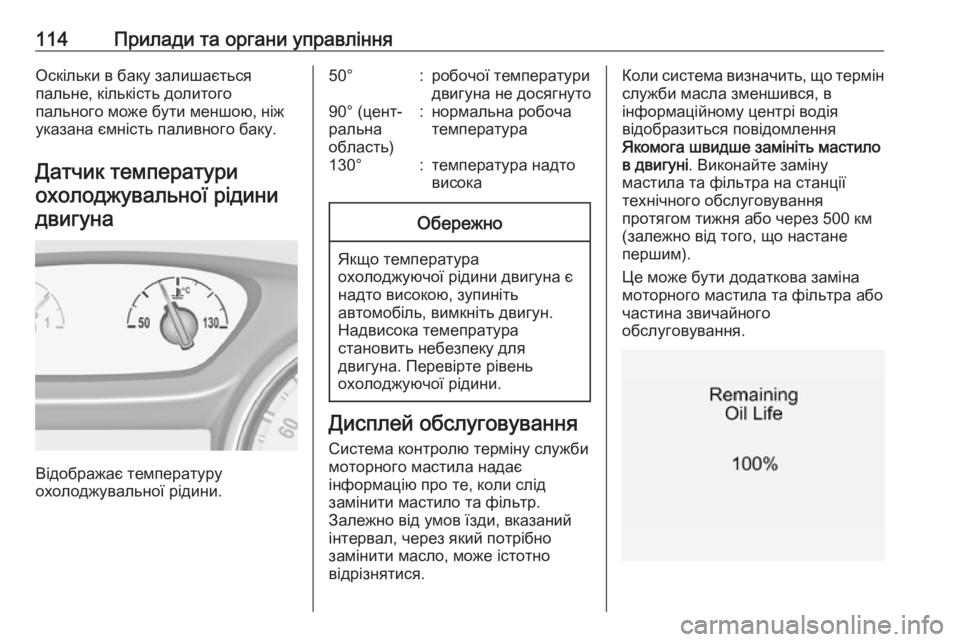

114Прилади та органи управлінняОскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність паливного баку.
Датчик температуриохолоджувальної рідини двигуна
Відображає температуру
охолоджувальної рідини.
50°:робочої температури
двигуна не досягнуто90° (цент‐
ральна
область):нормальна робоча
температура130°:температура надто
високаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система контролю терміну служби
моторного мастила надає
інформацію про те, коли слід
замінити мастило та фільтр.
Залежно від умов їзди, вказаний
інтервал, через який потрібно
замінити масло, може істотно
відрізнятися.
Коли система визначить, що термін служби масла зменшився, в
інформаційному центрі водія
відобразиться повідомлення
Якомога швидше замініть мастило
в двигуні . Виконайте заміну
мастила та фільтра на станції
технічного обслуговування
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Це може бути додаткова заміна
моторного мастила та фільтра або
частина звичайного
обслуговування.

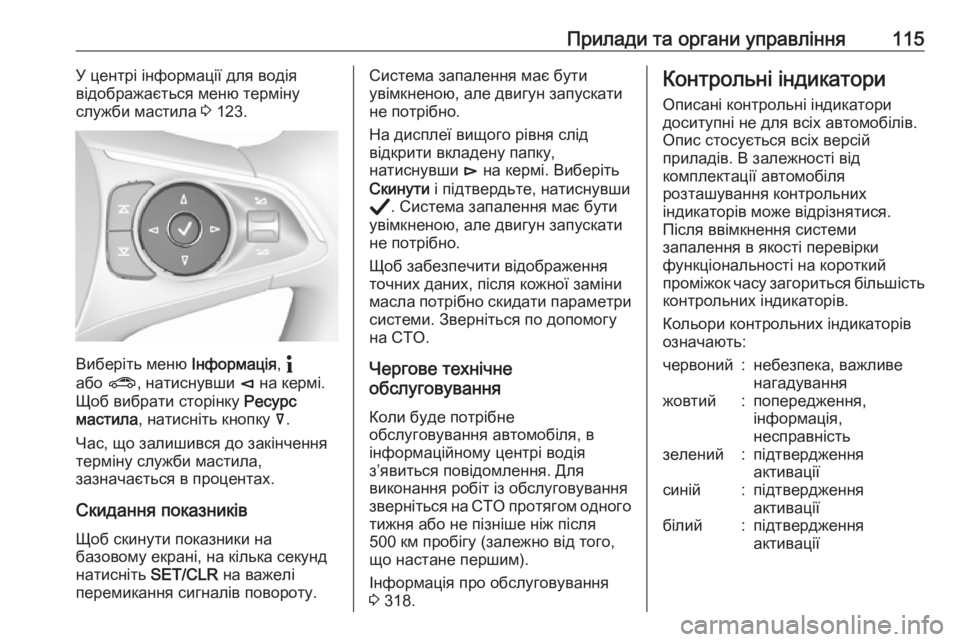

Прилади та органи управління115У центрі інформації для водія
відображається меню терміну
служби мастила 3 123.
Виберіть меню Інформація, "
або ?, натиснувши è на кермі.
Щоб вибрати сторінку Ресурс
мастила , натисніть кнопку å.
Час, що залишився до закінчення
терміну служби мастила,
зазначається в процентах.
Скидання показників Щоб скинути показники на
базовому екрані, на кілька секунд
натисніть SET/CLR на важелі
перемикання сигналів повороту.
Система запалення має бути
увімкненою, але двигун запускати
не потрібно.
На дисплеї вищого рівня слід
відкрити вкладену папку,
натиснувши é на кермі. Виберіть
Скинути і підтвердьте, натиснувши
Å . Система запалення має бути
увімкненою, але двигун запускати
не потрібно.
Щоб забезпечити відображення
точних даних, після кожної заміни
масла потрібно скидати параметри системи. Зверніться по допомогу
на СТО.
Чергове технічне
обслуговування
Коли буде потрібне
обслуговування автомобіля, в
інформаційному центрі водія
з’явиться повідомлення. Для
виконання робіт із обслуговування
зверніться на СТО протягом одного
тижня або не пізніше ніж після
500 км пробігу (залежно від того,
що настане першим).
Інформація про обслуговування
3 318.Контрольні індикатори
Описані контрольні індикатори
доситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалення в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

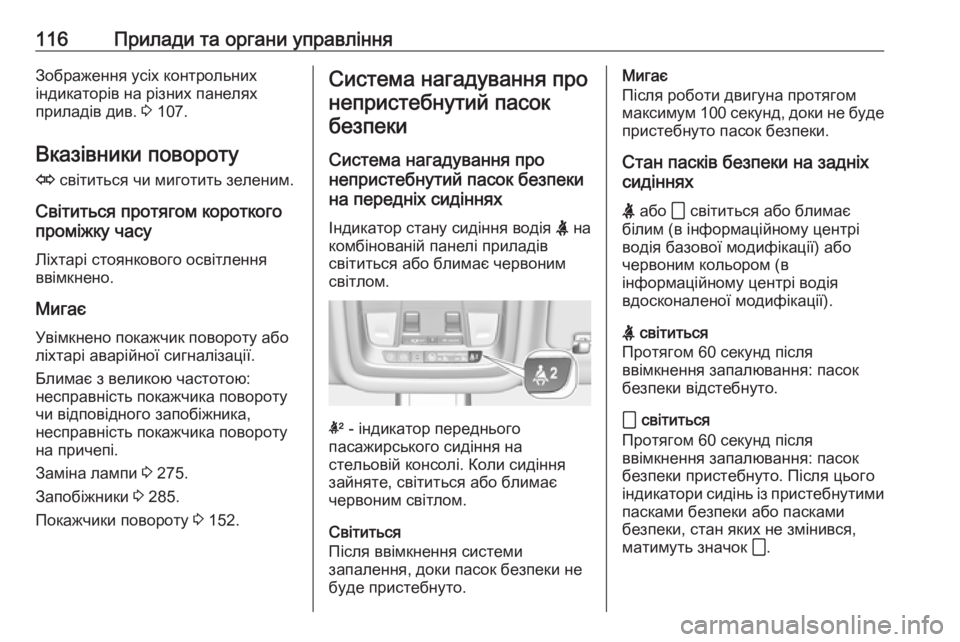

116Прилади та органи управлінняЗображення усіх контрольних
індикаторів на різних панелях
приладів див. 3 107.
Вказівники повороту O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Увімкнено покажчик повороту або
ліхтарі аварійної сигналізації.
Блимає з великою частотою:
несправність покажчика повороту
чи відповідного запобіжника,
несправність покажчика повороту
на причепі.
Заміна лампи 3 275.
Запобіжники 3 285.
Покажчики повороту 3 152.Система нагадування про
непристебнутий пасокбезпеки
Система нагадування про
непристебнутий пасок безпеки
на передніх сидіннях
Індикатор стану сидіння водія X на
комбінованій панелі приладів світиться або блимає червоним
світлом.
k - індикатор переднього
пасажирського сидіння на
стельовій консолі. Коли сидіння
зайняте, світиться або блимає червоним світлом.
Світиться
Після ввімкнення системи
запалення, доки пасок безпеки не
буде пристебнуто.
Мигає
Після роботи двигуна протягом
максимум 100 секунд, доки не буде пристебнуто пасок безпеки.
Стан пасків безпеки на задніх
сидіннях
X або > світиться або блимає
білим (в інформаційному центрі
водія базової модифікації) або
червоним кольором (в
інформаційному центрі водія
вдосконаленої модифікації).
X світиться
Протягом 60 секунд після
ввімкнення запалювання: пасок
безпеки відстебнуто.
> світиться
Протягом 60 секунд після
ввімкнення запалювання: пасок
безпеки пристебнуто. Після цього
індикатори сидінь із пристебнутими пасками безпеки або пасками
безпеки, стан яких не змінився,
матимуть значок >.

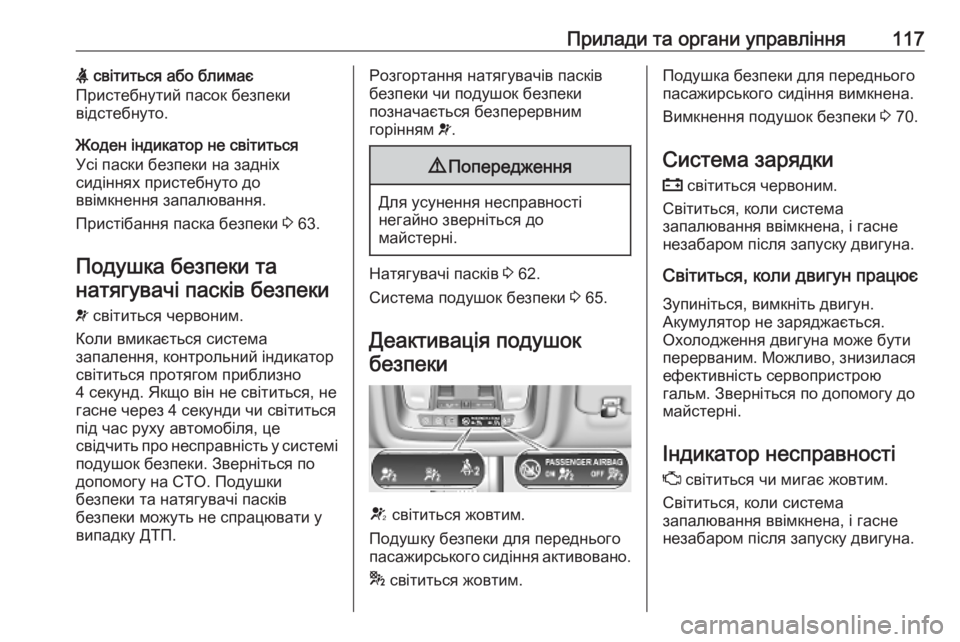

Прилади та органи управління117X світиться або блимає
Пристебнутий пасок безпеки
відстебнуто.
Жоден індикатор не світиться
Усі паски безпеки на задніх
сидіннях пристебнуто до
ввімкнення запалювання.
Пристібання паска безпеки 3 63.
Подушка безпеки та натягувачі пасків безпеки
v світиться червоним.
Коли вмикається система
запалення, контрольний індикатор
світиться протягом приблизно
4 секунд. Якщо він не світиться, не
гасне через 4 секунди чи світиться
під час руху автомобіля, це
свідчить про несправність у системі
подушок безпеки. Зверніться по
допомогу на СТО. Подушки
безпеки та натягувачі пасків
безпеки можуть не спрацювати у
випадку ДТП.Розгортання натягувачів пасків
безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Натягувачі пасків 3 62.
Система подушок безпеки 3 65.
Деактивація подушок
безпеки
V світиться жовтим.
Подушку безпеки для переднього
пасажирського сидіння активовано.
* світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена.
Вимкнення подушок безпеки 3 70.
Система зарядки
p світиться червоним.
Світиться, коли система
запалювання ввімкнена, і гасне
незабаром після запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності Z світиться чи мигає жовтим.
Світиться, коли система
запалювання ввімкнена, і гасне
незабаром після запуску двигуна.

118Прилади та органи управлінняСвітиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені.
Процес очищення сажового
фільтра потенційно не є можливим.
Негайно зверніться по допомогу до
майстерні.
Миготить, коли двигун працює Несправність, яка може призвести
до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.
Система гальм і зчеплення
R світиться червоним.
Рівень рідини для системи гальм та зчеплення занадто низький.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Електричне стоянкове
гальмо
m світиться чи мигає червоним.
Світиться
Електричне стоянкове гальмо
ввімкнуте 3 195.
Мигає
Електричне стоянкове гальмо ввімкнуте не повністю або
вимкнуте. Натисніть педаль гальм і спробуйте відновити стан системи,
спочатку вимкнувши, а потім
увімкнувши електричне стоянкове
гальмо. Якщо m продовжує
мигати, припиніть користуватися
автомобілем і зверніться за
допомогою до майстерні.
Несправність
електричного стоянкового гальма
j світиться чи мигає жовтим.
Світиться Знижена ефективність дії
електричного стоянкового гальма
3 195.
Мигає Електричне стоянкове гальмо
перебуває в режимі
обслуговування. Для відновлення
стану системи зупиніть автомобіль,
а потім увімкніть і вимкніть
електричне стоянкове гальмо.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні. Уникайте паркування
на схилах, поки причина
несправності не буде усунена.
