OPEL INSIGNIA BREAK 2020 Посібник з експлуатації (in Ukrainian)

Прилади та органи управління129бути недоступними. На деяких
зображеннях певні функції
позначаються значками.
● Одиниці вимірювання
● Елементи на дисплеї
● Параметри інформаційної
сторінки
● Параметри головної сторінки
● Адаптивний круїз-контроль
● Попередж. про перевищ.
Швидкості
● Навантаження на шини
● Покажчики
● Дані про програмне забезпеч.
● Проекційний дисплей
● Рівень рідини AdBlue
Одиниці вимірювання
Виберіть систему одиниць
вимірювання: британську або
метричну.
Елементи на дисплеї
Натисніть é і виберіть спортивний
режим або режим звичайної
поїздки. У спортивному режимі
відображається більше інформаціїпро автомобіль, а в режимі
звичайної поїздки – більше
інформації про мультимедіа.
Ці налаштування доступні тільки на
екрані вищого рівня.
Параметри інформаційної сторінки
Відобразиться список усіх сторінок
в "Інформаційному меню"
(описується вище). Виберіть
сторінки, які потрібно показувати в
"Інформаційному меню". Вибрані
сторінки буде позначено за
допомогою 0. Функції, які не
відображатимуться, не позначені
прапорцем.
Параметри головної сторінки
Виберіть значення, які
показуватимуться на стартовій
сторінці інформаційного центру
водія, наприклад швидкість або відстань, на яку вистачить
пального.
Адаптивний круїз-контроль
Активує та деактивує систему
адаптивного круїз-контролю 3 207.Попередж. про перевищ.
Швидкості
На сторінці попередження про
швидкість можна задати швидкість, яку не слід перевищувати.
Обмеження швидкості можна
задати, лише якщо увімкнено
систему попередження про
перевищення швидкості. Після
встановлення швидкості цю
функцію можна вимкнути кнопкою
Å під час відображення цієї
сторінки. В разі перевищення
встановленого обмеження
швидкості відображається спливне
повідомлення і лунає звуковий
сигнал.
Навантаження на шини
Можна вибирати категорію тиску в
шинах відповідно до фактичного
значення тиску 3 294.

130Прилади та органи управлінняПокажчики
●Темп. Мастила
Показує температуру мастила
двигуна в градусах Цельсія.
● Напруга акумулятора
Показує рівень заряду
автомобільного акумулятора.
Коли двигун працює, напруга може змінюватися в діапазоні
від 12 В до 15,5 В. У разі
значного електричного
навантаження напруга на
короткий час може падати
нижче 12 В.
● Збільшення потужності
двигуна
Показує тиск наддування
турбонагнітача двигуна у %.
● AdBlue
Відображає рівень рідини в
баку AdBlue 3 185.
● IFE-AFE
Показує миттєве та середнє
значення витрати пального.
● Запас ходу
Показує середню відстань, яку
можна проїхати на залишку
пального в паливному баку.
● Чиста сторінка
Показує порожній покажчик.
Відомості про програмне
забезпечення
Відображається інформація про
програмне забезпечення з
відкритим кодом.
Head-Up Display
Дає змогу повертати проектоване
зображення проекційного дисплея
3 132.Інформаційний дисплей
Інформаційний дисплей
знаходиться поруч із панеллю
приладів.
Залежно від комплектації
автомобіля його обладнано однією
з наведених нижче інформаційно-
розважальних систем:
● Multimedia
або
● Multimedia Navi
або
● Multimedia Navi Pro
або
На інформаційному дисплеї може відображатися така інформація:
● час 3 102
● зовнішня температура 3 102
● дата 3 102
● Інформаційно-розважальна система
● налаштування клімат- контролю 3 162
● камера заднього огляду 3 243

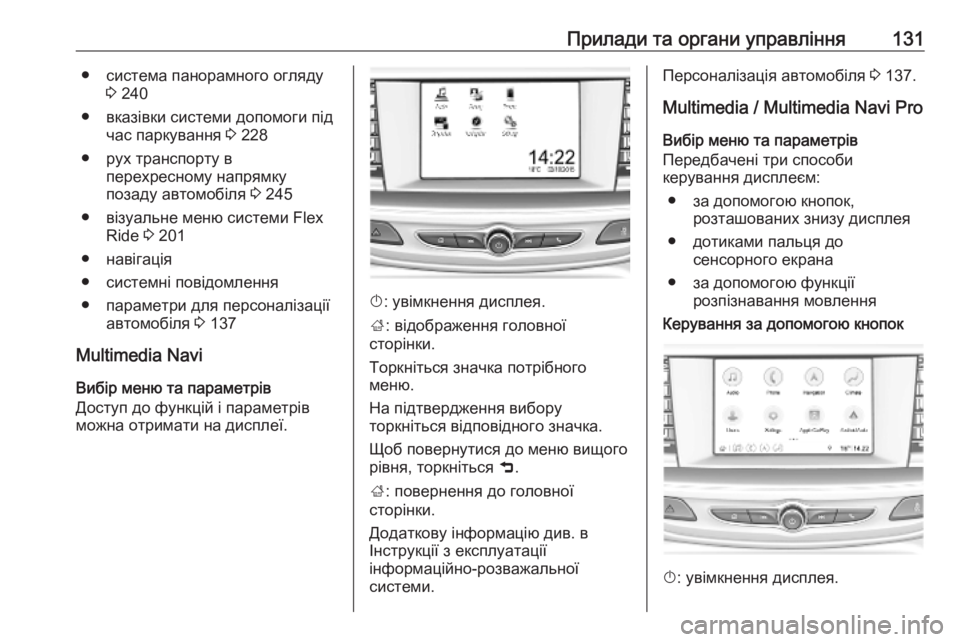

Прилади та органи управління131● система панорамного огляду3 240
● вказівки системи допомоги під час паркування 3 228
● рух транспорту в перехресному напрямку
позаду автомобіля 3 245
● візуальне меню системи Flex Ride 3 201
● навігація
● системні повідомлення
● параметри для персоналізації автомобіля 3 137
Multimedia Navi
Вибір меню та параметрів
Доступ до функцій і параметрів
можна отримати на дисплеї.
X : увімкнення дисплея.
; : відображення головної
сторінки.
Торкніться значка потрібного
меню.
На підтвердження вибору
торкніться відповідного значка.
Щоб повернутися до меню вищого
рівня, торкніться 9.
; : повернення до головної
сторінки.
Додаткову інформацію див. в
Інструкції з експлуатації
інформаційно-розважальної
системи.
Персоналізація автомобіля 3 137.
Multimedia / Multimedia Navi Pro Вибір меню та параметрів
Передбачені три способи
керування дисплеєм:
● за допомогою кнопок, розташованих знизу дисплея
● дотиками пальця до сенсорного екрана
● за допомогою функції розпізнавання мовленняКерування за допомогою кнопок
X: увімкнення дисплея.

132Прилади та органи управління;: відображення головної
сторінки.
BACK : вихід з меню без зміни
настройок.
Додаткову інформацію див. в
Інструкції з експлуатації
інформаційно-розважальної
системи.Керування за допомогою
сенсорного екрана
Дисплей має бути увімкнений
кнопкою X. Щоб вибрати головну
сторінку, натисніть ;.
Щоб вибрати на екрані потрібний
значок меню або функцію,
торкніться їх пальцем.
Для прокрутки довгого списку
підменю вгору/вниз потягніть його
пальцем.
На підтвердження вибору певної
функції або елемента, торкніться їх
пальцем.
Натисніть O, щоб вийти з меню,
зберігши змінене налаштування.
Натисніть значок &, щоб вийти з
меню, не зберігаючи зміни.Натисніть ;, щоб повернутися на
головну сторінку.
Додаткову інформацію див. в Інструкції з експлуатації
інформаційно-розважальної
системи.Розпізнавання мовлення
Опис міститься в інструкції з
експлуатації інформаційно-
розважальної системи.
Персоналізація автомобіля 3 137.
Режим паркувальника Коли активовано цей режим,
доступ до певних функцій
інформаційного центру водія та
інформаційного дисплея
обмежено. Багажне відділення
замкнено, і його неможливо
відімкнути.
Приладова панель на
вітровому склі
Проекційний дисплей відображає
на лобовому склі з боку водія
потрібну водієві інформацію з
панелі приладів.
Інформація проектується
об'єктивом, вбудованим у панель
приладів, і лобове скло просто
перед очима водія. Зображення
фокусується у точці, яка
знаходиться попереду біля краю
капота автомобіля.
Залежно від комплектації
автомобіля на проекційному
дисплеї може відображатися така
інформація:
● загальна інформація щодо руху автомобіля
● попередження допоміжних систем водія
● положення важеля селектора автоматичної трансмісії
● індикація під час перемикання передач
● інформація від аудіосистеми чи з телефону
● покрокове ведення за маршрутом (якщо автомобіль
обладнано інформаційно-
розважальною системою з
функцією навігатора).

Прилади та органи управління133
Для керування проекційним
дисплеєм використовуються три
перемикачі, розташовані над
перемикачем освітлювальних
приладів.
Увімкнення
Натисніть кнопку & вгору без
паузи.
Варіанти подання інформації Натискаючи кнопку /, можна
вибрати різні режими
відображення інформації на
проекційному дисплеї. Тип подання змінюється при кожному
натисненні кнопки.Екран "Швидкість"
Відображаються такі дані:
● спідометр: цифровий покажчик
швидкості
● дорожні знаки: індикація обмежень швидкості
Екран "Ходові характеристики"
Відображаються такі дані:
● спідометр: цифровий покажчик
швидкості
● тахометр: кількість обертів валу двигуна за хвилину
● автоматична трансмісія:положення важеля селектора
● механічна / автоматична трансмісія: індикація
перемикання передач
Екран "Аудіосистема"
Відображаються такі дані:
● спідометр: цифровий покажчик
швидкості
● інформація про по відтворювану композицію
Екран "Навігація"
Відображаються такі дані:
● спідометр: цифровий покажчик
швидкості
● навігаційна інформація із зазначенням поворотів

134Прилади та органи управлінняКонтрольні індикатори активних
функцій безпеки
На всіх екранах у верхньому рядку
відображаються такі контрольні
індикатори допоміжних систем
водія
● автомобіль попереду A:
визначення автомобіля
● система утримання смуги руху a: стан і попередження
● адаптивний круїз-контроль Õ : задана швидкість і стан
● пішохід попереду 7:
визначення пішохода
Спливні попередження
Нижче наведено частковий перелік можливих попереджень. Деякі з цих повідомлень можуть не
відображатися у вашому
автомобілі, а інші відображаються тільки у деяких модифікаціях.За потреби попередження
відображаються в усіх варіантах
подання
● попередження системи захисту пішоходів
● попередження про зіткнення спереду
● попередження про перемикання на нижчу чи вищупередачу
● вхідний виклик
Попередження з низьким
пріоритетом можна скинути
кнопкою G. Попередження з
високим пріоритетом
відображаються доти, доки існує
небезпека. Системні повідомлення
та повідомлення автомобіля
можуть потребувати негайних дій.
Зверніться по допомогу на СТО.Налаштування зображення
проекційного дисплея
1. Відрегулюйте сидіння водія.
2. Запуск двигуна.
3. Щоб відцентрувати зображення, натисніть або
підніміть кнопку .. Зображення
можна пересувати лише вгору/ вниз. Пересунути зображення
вбік неможливо.9 Попередження
Якщо зображення на
проекційному дисплеї занадто
яскраве або розміщене в полі
зору надто високо, це може
ускладнити огляд у темний час.
Слідкуйте за тим, щоб
зображення проекційного
дисплея було тьмяним і
розміщувалося в нижній частині
поля зору.
Регулювання яскравості
Залежно від зовнішнього
освітлення зображення на
проекційному дисплеї стає

Прилади та органи управління135тьмянішим або яскравішим. За
потреби яскравість можна
налаштувати вручну:
Щоб збільшити яскравість,
підніміть й утримуйте &. Щоб
зменшити яскравість, опустіть й утримуйте.
Зображення може стати
яскравішим на деякий час залежно
від висоти сонця над горизонтом та
кута падіння сонячних променів.
Регулювання повертання
Виберіть Параметри /% у
головному меню інформаційного
центру водія. Виберіть сторінку
підменю Head-Up Display .
Натисніть é на кермі, щоб відкрити
діалогове вікно регулювання.
Натисніть ä або å, щоб повернути
проекцію за годинниковою стрілкою або проти неї. Натисніть è, щоб
закрити діалогове вікно
регулювання.Вимкнення
Щоб вимкнути проекційний
дисплей, натисніть і потримайте
& .
Мова
Потрібну мову можна встановити у меню персоналізації автомобіля
3 137.
Одиниці вимірювання
Одиниці вимірювання можна
змінити у меню налаштувань в
інформаційному центрі водія
3 123.
Догляд за проекційним
дисплеєм
За потреби очистіть внутрішню
поверхню лобового скла від бруду
та нашарувань, які можуть
зменшити чіткість або різкість
зображення проекційного дисплея.
Очистіть об’єктив проекційного
дисплея м'якою тканиною,
змоченої засобом для миття скла.
Обережно протріть об'єктив, а
потім просушіть його.Обмеження системи
Проекційний дисплей може не
працювати належним чином за
наведених нижче умов:
● Об'єктив у панелі приладів закритий якимось предметом
або лобове скло чи об'єктив
забруднені.
● Яскравість зображення надто мала або надто велика.
● Висота розміщення зображення не відрегульована
належним чином.
● Водій використовує поляризовані сонцезахисні
окуляри.
Якщо зображення на лобовому склі неправильно відображається з
інших причин, зверніться на СТО.
Лобове скло є складовою частиною
проекційного дисплея.
Заміна лобового скла 3 44.

136Прилади та органи управлінняПовідомлення
автомобіля
Повідомлення відображаються в
центрі інформації для водія. Деякі
повідомлення супроводжується
попереджувальними звуковими
сигналами.
Для підтвердження повідомлення
натисніть Å.
Повідомлення автомобіля й
службові повідомлення
Повідомлення автомобіля
відображаються як текст.
Дотримуйтеся інструкцій,
наведених у повідомленнях.
Повідомлення на
інформаційному дисплеї
Деякі важливі повідомлення
можуть також відображатися на
інформаційному дисплеї. Деякі
повідомлення відображаються
лише протягом кількох секунд у
вигляді спливних індикаторів.
Попереджувальні звуковісигнали
Якщо кілька попереджень
з’являються одночасно, лунає
лише один попереджувальний
сигнал.Під час запуску двигуна чи
водіння
Попереджувальний звуковий
сигнал при непристебнутих пасках
безпеки має пріоритет перед
іншими попереджувальними
звуковими сигналами.
● Якщо пасок безпеки не пристебнутий.
● Якщо дверцята чи багажник не повністю зачинені під час
запуску двигуна.
● Якщо перевищено певну швидкість з увімкненим
стоянковим гальмом.
● Якщо адаптивний круїз- контроль вимикається
автоматично.
● Якщо дистанція до автомобіля попереду занадто мала.
● Якщо дистанція до пішохода попереду занадто мала.
● Якщо досягнуте встановлене обмеження швидкості або
можлива межа швидкості.

Прилади та органи управління137●Якщо в центрі інформації водія
відображається
попереджувальне
повідомлення.
● Якщо в салоні автомобіля немає електронного ключа.
● Якщо система допомоги під час
паркування виявляє об'єкт.
● У разі ненавмисної зміни смуги
руху.
● У разі досягнення максимального рівня
заповнення сажового фільтра.
Коли автомобіль
припаркований і/чи дверцята
водія відчинені
● Із увімкненими зовнішніми ліхтарями.
● Якщо причіпний пристрій трейлера не заблокований.
При спрацюванні автостопу ● При відчиненні дверцят водія.
● Якщо не виконано якоїсь з умов
для спрацювання автостопу.Персоналізація
автомобіля
Змінити параметри та налаштувати роботу автомобіля відповідно до
своїх потреб можна на
інформаційному дисплеї.
Для кожного ключа можна зберегти в пам’яті деякі індивідуальні
налаштування інших водіїв.
Внесені в пам’ять параметри 3 28.
Залежно від обладнання автомобіля та чинних у країні
нормативів, деякі описані нижче
функції можуть бути відсутніми.
Деякі функції відображаються чи
активуються, лише якщо двигун
ввімкнено.
Індивідуальні налаштування
Multimedia Navi
Натисніть ;, виберіть Параметри ,
а потім виберіть на сенсорному
екрані Автомобіль .
У відповідних підменю можна
змінити такі параметри:
Автомобіль ● Клімат і якість повітря
Макс. швидкість автом.
вентилятора : Автоматично
регулює в салоні рівень
повітряного потоку кліматичної
системи.
Автопідігрівання сидінь :
Автоматичне ввімкнення
підігріву сидінь.
Автообдування скла :
Запобігання запотівання
лобового скла шляхом
автоматичного вибору

138Прилади та органи управлінняпотрібних параметрів і
увімкнення автоматичного
режиму кондиціонування
повітря.
Автообдування заднього скла :
Автоматичне ввімкнення
підігріву заднього вікна.
● Системи запобігання зіткненню
Напрямні камери заднього
огляду : Увімкнення та
вимкнення напрямних ліній на
зображенні камери заднього
огляду на інформаційному
дисплеї.
Попередж.про зіткн.спереду :
Увімкнення й вимкнення
повідомлень про небезпеку
зіткнення спереду.
Автопідготовка до зіткнення :
Вмикає та вимикає функцію автоматичного гальмування
автомобіля у разі небезпеки неминучого зіткнення. Можна
вибрати такі параметри:
система візьме на себе
керування гальмами,
попередить звуковим сигналом або повністю вимкнеться.Сист. запобігання зіткненню
спереду : вмикає та вимикає
функцію попередження
звуковим сигналом або
автоматичне гальмування в
разі небезпеки неминучого
зіткнення.
Виявлення пішохода попереду :
вмикає та вимикає функцію попередження звуковим
сигналом або автоматичне
гальмування системи
виявлення пішоходів.
Поперечне про рух на
перехресті позаду : увімкнення
й вимкнення попереджень про
рух транспорту в
перехресному напрямку
позаду автомобіля.
Допомога під час паркування :
увімкнення та вимкнення
системи допомоги під час
паркування. Вмикання
можливе незалежно від того,
приєднаний чи від’єднаний зчіпний пристрій.
Повідомлення про вільний рух :
вмикає та вимикає функцію
нагадування водіюповідомленням про
необхідність почати рух, коли
адаптивний круїз-контроль утримує автомобіль у
нерухомому стані.
С-ма попер.про об’єкти в
мертв.зоні : Увімкнення й
вимкнення системи
повідомлень бокової мертвої
зони видимості.
● Комфорт і зручність
Автовідновл.налашт.із пам’яті :
Зміна налаштувань
відновлення збережених у
пам’яті положень для
регулювання сидінь з
електроприводом.
Легкий вихід для водія :
Увімкнення чи вимкнення
функції пересування сидіння з
електроприводом у крайнє
положення для полегшення
виходу.
Гучність сигналу : Зміна
гучності попереджувальних
звукових сигналів.
Нахил.дзеркало задн.огляду :
увімкнення та вимкнення
