200 Fahrzeugpflege
.Während des gesamten
Vorgangs nicht über die Batterie
beugen.
. Die Polklemmen des einen
Kabels dürfen die des anderen
Kabels nicht berühren.
. Die Fahrzeuge dürfen sich
während der Starthilfe nicht
berühren.
. Parkbremse anziehen, Schaltge-
triebe in Leerlaufstellung,
Automatikgetriebe in P.
. Die Pluspolschutzkappen an
beiden Fahrzeugbatterien
öffnen.Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie
anschließen.
2. Das andere Ende des roten Kabels am positiven Pol der
entladenen Batterie
anschließen.
3. Schwarzes Kabel am negativen Pol der Starthilfebatterie
anschließen.
4. Das andere Ende des schwarzen Kabels an einen
Massepunkt des Fahrzeugs
wie zum Beispiel den Motor-
block oder eine Befestigungs-
schraube des Motors
anschließen. So weit wie
möglich von der entladenen
Batterie entfernt anschließen,
jedoch mindestens 60 cm
(24 Zoll).
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor-
raum erfasst werden können. Starten des Motors:
1. Motor des Starthilfe gebenden Fahrzeugs starten.
2. Nach 5 Minuten den anderen Motor starten. Startversuche
sollten nicht länger als 15
Sekunden dauern und in Inter-
vallen von 1 Minute durchge-
führt werden.
3. Beide Motoren mit angeschlos- senen Kabeln ca. 3 Minuten im
Leerlauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, Heckscheiben-
heizung) am Starthilfe erhal-
tenden Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter
Reihenfolge erfolgen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Fahrzeugpflege 201

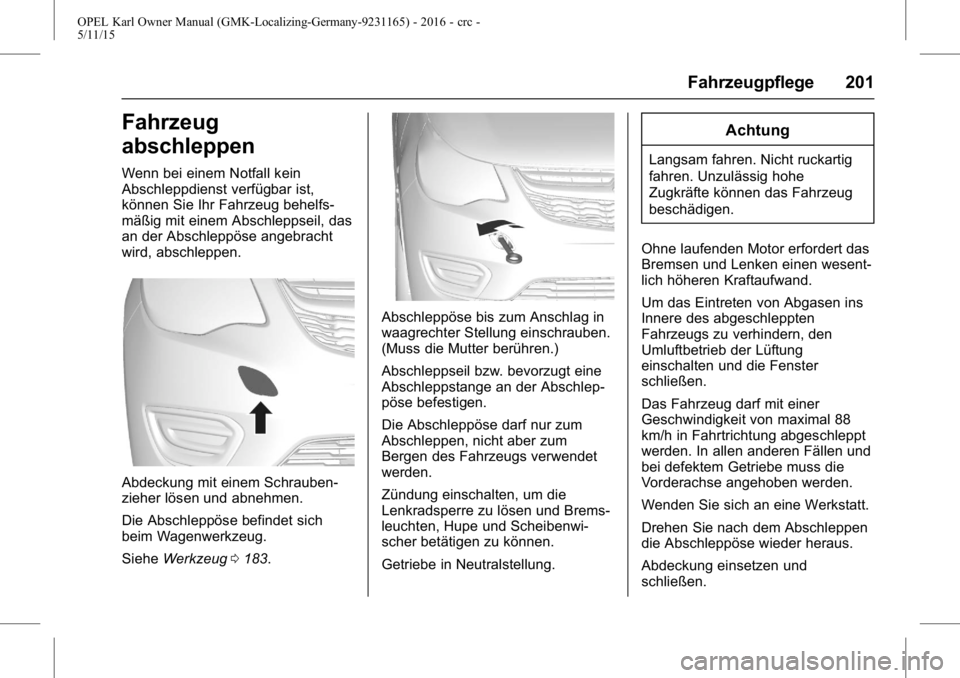

Fahrzeug
abschleppen
Wenn bei einem Notfall kein
Abschleppdienst verfügbar ist,
können Sie Ihr Fahrzeug behelfs-
mäßig mit einem Abschleppseil, das
an der Abschleppöse angebracht
wird, abschleppen.
Abdeckung mit einem Schrauben-
zieher lösen und abnehmen.
Die Abschleppöse befindet sich
beim Wagenwerkzeug.
SieheWerkzeug 0183.
Abschleppöse bis zum Anschlag in
waagrechter Stellung einschrauben.
(Muss die Mutter berühren.)
Abschleppseil bzw. bevorzugt eine
Abschleppstange an der Abschlep-
pöse befestigen.
Die Abschleppöse darf nur zum
Abschleppen, nicht aber zum
Bergen des Fahrzeugs verwendet
werden.
Zündung einschalten, um die
Lenkradsperre zu lösen und Brems-
leuchten, Hupe und Scheibenwi-
scher betätigen zu können.
Getriebe in Neutralstellung.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe
Zugkräfte können das Fahrzeug
beschädigen.
Ohne laufenden Motor erfordert das
Bremsen und Lenken einen wesent-
lich höheren Kraftaufwand.
Um das Eintreten von Abgasen ins
Innere des abgeschleppten
Fahrzeugs zu verhindern, den
Umluftbetrieb der Lüftung
einschalten und die Fenster
schließen.
Das Fahrzeug darf mit einer
Geschwindigkeit von maximal 88
km/h in Fahrtrichtung abgeschleppt
werden. In allen anderen Fällen und
bei defektem Getriebe muss die
Vorderachse angehoben werden.
Wenden Sie sich an eine Werkstatt.
Drehen Sie nach dem Abschleppen
die Abschleppöse wieder heraus.
Abdeckung einsetzen und
schließen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
202 Fahrzeugpflege

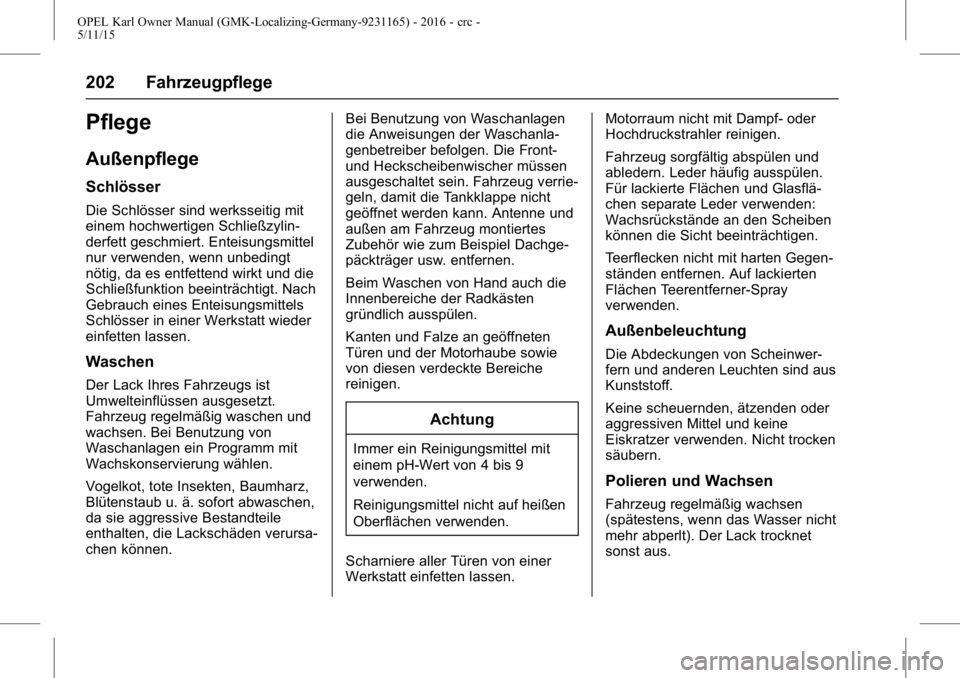

Pflege
Außenpflege
Schlösser
Die Schlösser sind werksseitig mit
einem hochwertigen Schließzylin-
derfett geschmiert. Enteisungsmittel
nur verwenden, wenn unbedingt
nötig, da es entfettend wirkt und die
Schließfunktion beeinträchtigt. Nach
Gebrauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
Waschen
Der Lack Ihres Fahrzeugs ist
Umwelteinflüssen ausgesetzt.
Fahrzeug regelmäßig waschen und
wachsen. Bei Benutzung von
Waschanlagen ein Programm mit
Wachskonservierung wählen.
Vogelkot, tote Insekten, Baumharz,
Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile
enthalten, die Lackschäden verursa-
chen können.Bei Benutzung von Waschanlagen
die Anweisungen der Waschanla-
genbetreiber befolgen. Die Front-
und Heckscheibenwischer müssen
ausgeschaltet sein. Fahrzeug verrie-
geln, damit die Tankklappe nicht
geöffnet werden kann. Antenne und
außen am Fahrzeug montiertes
Zubehör wie zum Beispiel Dachge-
päckträger usw. entfernen.
Beim Waschen von Hand auch die
Innenbereiche der Radkästen
gründlich ausspülen.
Kanten und Falze an geöffneten
Türen und der Motorhaube sowie
von diesen verdeckte Bereiche
reinigen.
Achtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9
verwenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.
Scharniere aller Türen von einer
Werkstatt einfetten lassen. Motorraum nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Fahrzeug sorgfältig abspülen und
abledern. Leder häufig ausspülen.
Für lackierte Flächen und Glasflä-
chen separate Leder verwenden:
Wachsrückstände an den Scheiben
können die Sicht beeinträchtigen.
Teerflecken nicht mit harten Gegen-
ständen entfernen. Auf lackierten
Flächen Teerentferner-Spray
verwenden.
Außenbeleuchtung
Die Abdeckungen von Scheinwer-
fern und anderen Leuchten sind aus
Kunststoff.
Keine scheuernden, ätzenden oder
aggressiven Mittel und keine
Eiskratzer verwenden. Nicht trocken
säubern.
Polieren und Wachsen
Fahrzeug regelmäßig wachsen
(spätestens, wenn das Wasser nicht
mehr abperlt). Der Lack trocknet
sonst aus.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Fahrzeugpflege 203

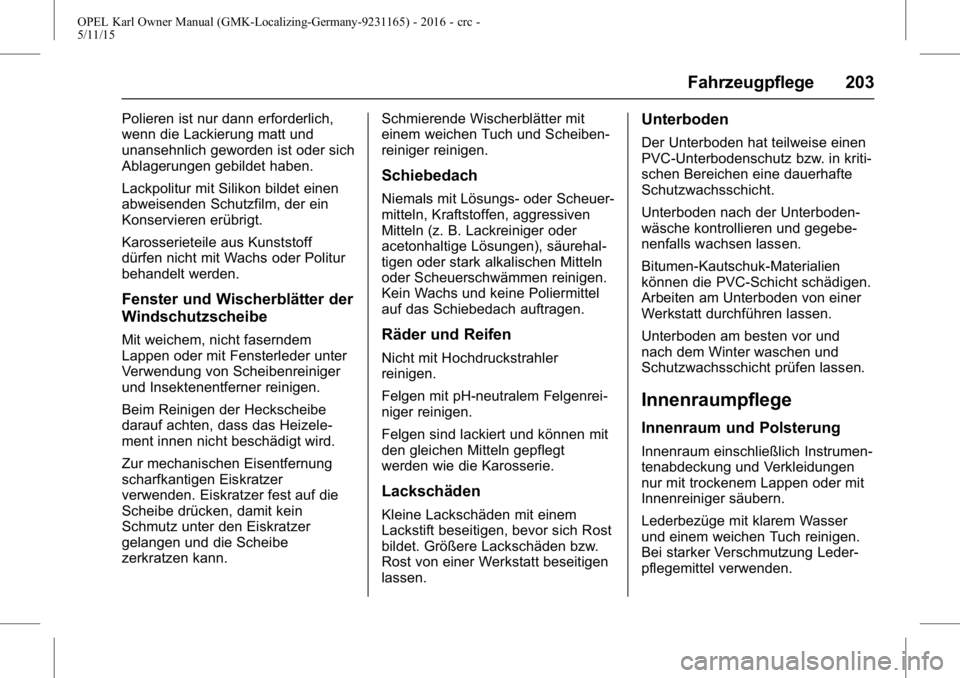

Polieren ist nur dann erforderlich,
wenn die Lackierung matt und
unansehnlich geworden ist oder sich
Ablagerungen gebildet haben.
Lackpolitur mit Silikon bildet einen
abweisenden Schutzfilm, der ein
Konservieren erübrigt.
Karosserieteile aus Kunststoff
dürfen nicht mit Wachs oder Politur
behandelt werden.
Fenster und Wischerblätter der
Windschutzscheibe
Mit weichem, nicht faserndem
Lappen oder mit Fensterleder unter
Verwendung von Scheibenreiniger
und Insektenentferner reinigen.
Beim Reinigen der Heckscheibe
darauf achten, dass das Heizele-
ment innen nicht beschädigt wird.
Zur mechanischen Eisentfernung
scharfkantigen Eiskratzer
verwenden. Eiskratzer fest auf die
Scheibe drücken, damit kein
Schmutz unter den Eiskratzer
gelangen und die Scheibe
zerkratzen kann.Schmierende Wischerblätter mit
einem weichen Tuch und Scheiben-
reiniger reinigen.
Schiebedach
Niemals mit Lösungs- oder Scheuer-
mitteln, Kraftstoffen, aggressiven
Mitteln (z. B. Lackreiniger oder
acetonhaltige Lösungen), säurehal-
tigen oder stark alkalischen Mitteln
oder Scheuerschwämmen reinigen.
Kein Wachs und keine Poliermittel
auf das Schiebedach auftragen.
Räder und Reifen
Nicht mit Hochdruckstrahler
reinigen.
Felgen mit pH-neutralem Felgenrei-
niger reinigen.
Felgen sind lackiert und können mit
den gleichen Mitteln gepflegt
werden wie die Karosserie.
Lackschäden
Kleine Lackschäden mit einem
Lackstift beseitigen, bevor sich Rost
bildet. Größere Lackschäden bzw.
Rost von einer Werkstatt beseitigen
lassen.
Unterboden
Der Unterboden hat teilweise einen
PVC-Unterbodenschutz bzw. in kriti-
schen Bereichen eine dauerhafte
Schutzwachsschicht.
Unterboden nach der Unterboden-
wäsche kontrollieren und gegebe-
nenfalls wachsen lassen.
Bitumen-Kautschuk-Materialien
können die PVC-Schicht schädigen.
Arbeiten am Unterboden von einer
Werkstatt durchführen lassen.
Unterboden am besten vor und
nach dem Winter waschen und
Schutzwachsschicht prüfen lassen.
Innenraumpflege
Innenraum und Polsterung
Innenraum einschließlich Instrumen-
tenabdeckung und Verkleidungen
nur mit trockenem Lappen oder mit
Innenreiniger säubern.
Lederbezüge mit klarem Wasser
und einem weichen Tuch reinigen.
Bei starker Verschmutzung Leder-
pflegemittel verwenden.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
204 Fahrzeugpflege

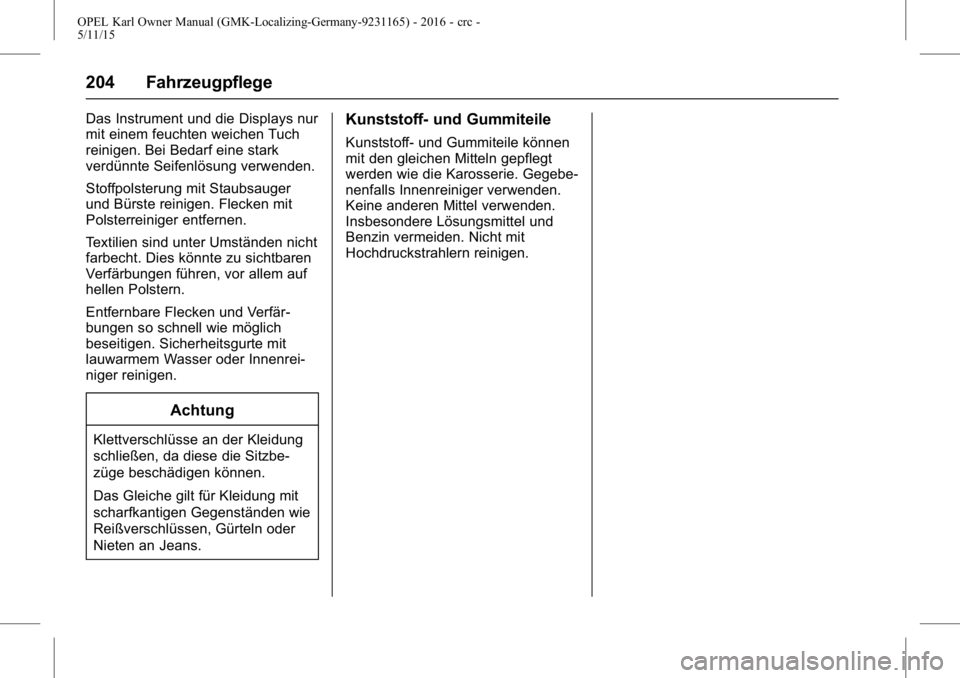

Das Instrument und die Displays nur
mit einem feuchten weichen Tuch
reinigen. Bei Bedarf eine stark
verdünnte Seifenlösung verwenden.
Stoffpolsterung mit Staubsauger
und Bürste reinigen. Flecken mit
Polsterreiniger entfernen.
Textilien sind unter Umständen nicht
farbecht. Dies könnte zu sichtbaren
Verfärbungen führen, vor allem auf
hellen Polstern.
Entfernbare Flecken und Verfär-
bungen so schnell wie möglich
beseitigen. Sicherheitsgurte mit
lauwarmem Wasser oder Innenrei-
niger reinigen.
Achtung
Klettverschlüsse an der Kleidung
schließen, da diese die Sitzbe-
züge beschädigen können.
Das Gleiche gilt für Kleidung mit
scharfkantigen Gegenständen wie
Reißverschlüssen, Gürteln oder
Nieten an Jeans.
Kunststoff- und Gummiteile
Kunststoff- und Gummiteile können
mit den gleichen Mitteln gepflegt
werden wie die Karosserie. Gegebe-
nenfalls Innenreiniger verwenden.
Keine anderen Mittel verwenden.
Insbesondere Lösungsmittel und
Benzin vermeiden. Nicht mit
Hochdruckstrahlern reinigen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Service und Wartung 205

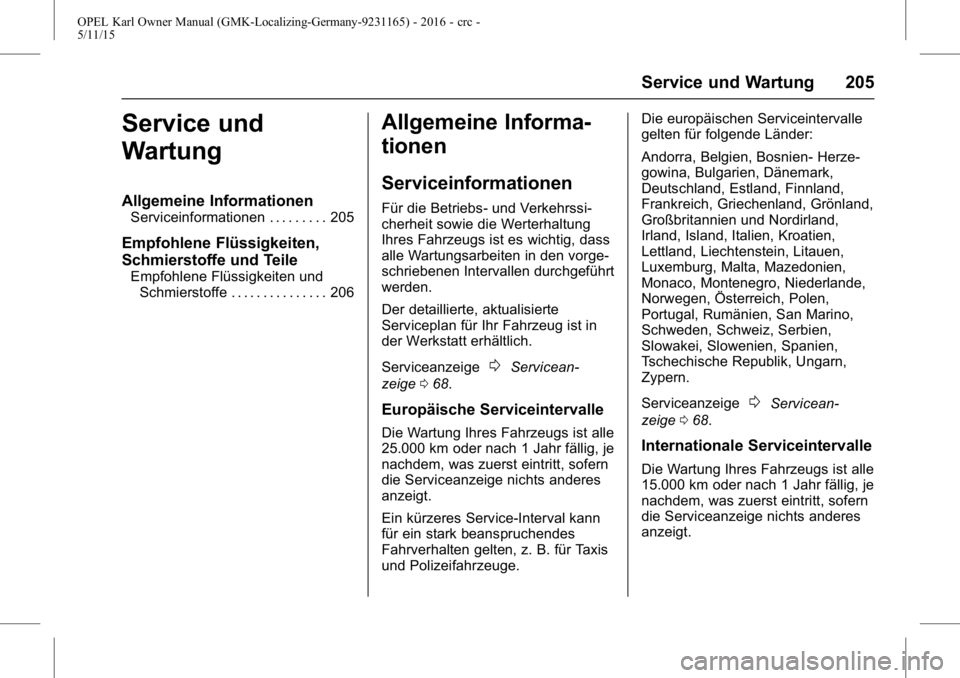

Service und
Wartung
Allgemeine Informationen
Serviceinformationen . . . . . . . . . 205
Empfohlene Flüssigkeiten,
Schmierstoffe und Teile
Empfohlene Flüssigkeiten undSchmierstoffe . . . . . . . . . . . . . . . 206
Allgemeine Informa-
tionen
Serviceinformationen
Für die Betriebs- und Verkehrssi-
cherheit sowie die Werterhaltung
Ihres Fahrzeugs ist es wichtig, dass
alle Wartungsarbeiten in den vorge-
schriebenen Intervallen durchgeführt
werden.
Der detaillierte, aktualisierte
Serviceplan für Ihr Fahrzeug ist in
der Werkstatt erhältlich.
Serviceanzeige
0Servicean-
zeige 068.
Europäische Serviceintervalle
Die Wartung Ihres Fahrzeugs ist alle
25.000 km oder nach 1 Jahr fällig, je
nachdem, was zuerst eintritt, sofern
die Serviceanzeige nichts anderes
anzeigt.
Ein kürzeres Service-Interval kann
für ein stark beanspruchendes
Fahrverhalten gelten, z. B. für Taxis
und Polizeifahrzeuge. Die europäischen Serviceintervalle
gelten für folgende Länder:
Andorra, Belgien, Bosnien- Herze-
gowina, Bulgarien, Dänemark,
Deutschland, Estland, Finnland,
Frankreich, Griechenland, Grönland,
Großbritannien und Nordirland,
Irland, Island, Italien, Kroatien,
Lettland, Liechtenstein, Litauen,
Luxemburg, Malta, Mazedonien,
Monaco, Montenegro, Niederlande,
Norwegen, Österreich, Polen,
Portugal, Rumänien, San Marino,
Schweden, Schweiz, Serbien,
Slowakei, Slowenien, Spanien,
Tschechische Republik, Ungarn,
Zypern.
Serviceanzeige
0Servicean-
zeige 068.
Internationale Serviceintervalle
Die Wartung Ihres Fahrzeugs ist alle
15.000 km oder nach 1 Jahr fällig, je
nachdem, was zuerst eintritt, sofern
die Serviceanzeige nichts anderes
anzeigt.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
206 Service und Wartung
Die internationalen Serviceintervalle
gelten für Länder, die nicht unter
den europäischen Serviceintervallen
aufgeführt sind.
Serviceanzeige
0Servicean-
zeige 068.
Bestätigungen
Die durchgeführten Wartungen
werden im Service- und Garantie-
heft nachgewiesen. Das Feld mit
dem eingetragenen Datum und
Kilometerstand wird von einem
Mitarbeiter der ausführenden
Werkstatt gestempelt und unter-
schrieben.
Achten Sie darauf, dass das
Service- und Garantieheft korrekt
ausgefüllt ist, da ein lückenloser
Service-Nachweis benötigt wird,
wenn Garantieansprüche oder
Kulanzleistungen geltend zu
machen sind. Zudem ist ein solcher
Nachweis beim Verkauf des
Fahrzeugs von Vorteil.
Serviceintervall bei verblei-
bender Lebensdauer des
Motoröls
Das Serviceintervall wird je nach
Nutzung von mehreren Parametern
bestimmt.
Die Serviceanzeige gibt an, wann
ein Ölwechsel fällig ist.
Serviceanzeige
0Servicean-
zeige 068.
Empfohlene Flüssig-
keiten, Schmierstoffe
und Teile
Empfohlene Flüssigkeiten
und Schmierstoffe
Nur Produkte verwenden, die den
empfohlenen Spezifikationen
entsprechen. Schäden, die durch
die Verwendung von Produkten
verursacht werden, die diesen
Spezifikationen nicht entsprechen,
sind nicht durch die Garantie
gedeckt.
{Warnung
Betriebsstoffe sind Gefahrstoffe
und können giftig sein. Vorsicht
beim Umgang mit diesen Stoffen.
Informationen auf den Behältern
beachten.
Motoröl
Motoröl ist durch seine Qualität und
Viskosität definiert. Bei der Auswahl
des zu verwendenden Öls kommt es

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Service und Wartung 207
mehr auf die Qualität denn Visko-
sität an. Die Ölqualität gewährleistet
zum Beispiel die Sauberkeit des
Motors, den Schutz vor Verschleiß
und die Kontrolle der Ölalterung,
während die Viskositätsklasse auf
die Dicke des Öl über einen
bestimmten Temperaturbereich
hinweist.
Dexos ist ein neues Qualitätsmo-
toröl, das Benzin- und Dieselmo-
toren besonders gut schützt. Falls
es nicht verfügbar ist, müssen
Motoröle der anderen aufgeführten
Qualitäten verwendet werden. Die
Empfehlungen für Benzinmotoren
gelten auch für mit Erdgas (CNG),
Flüssiggas (LPG) und Ethanol-Kraft-
stoff (E85) angetriebene Motoren.
Wählen Sie das geeignete Motoröl
auf Basis seiner Qualität und der
Mindestumgebungstemperatur
0
Empfohlene Flüssigkeiten und
Schmierstoffe0206. Motoröl auffüllen
Motoröle unterschiedlicher
Hersteller und Marken können
gemischt werden, sofern die erfor-
derlichen Motorölkriterien Qualität
und Viskosität eingehalten werden.
Die ausschließliche Verwendung
von Motoröl der Qualität ACEA A1/
B1 bzw. A5/B5 ist verboten, da es
unter bestimmten Betriebsbedin-
gungen zu langfristigen Motor-
schäden führen kann.
Wählen Sie das geeignete Motoröl
auf Basis seiner Qualität und der
Mindestumgebungstemperatur
0
Empfohlene Flüssigkeiten und
Schmierstoffe
0206.
Zusätzliche Motoröladditive
Die Verwendung zusätzlicher Motor-
öladditive kann Schäden verursa-
chen und zum Verlust der Garantie
führen. Motoröl-Viskositätsklassen
Die SAE Viskositätsklassen geben
Aufschluss über die Zähflüssigkeit
des Öls.
Mehrbereichsöl ist durch zwei
Ziffern gekennzeichnet, z. B. SAE
5W-30. Die erste Ziffer, auf die ein
W folgt, gibt die Viskosität bei
niedrigen Temperaturen an und die
zweite Ziffer die Viskosität bei
hohen Temperaturen.
Wählen Sie die geeignete Viskosi-
tätsklasse in Abhängigkeit von der
Mindestumgebungstemperatur
0
Empfohlene Flüssigkeiten und
Schmierstoffe
0206.
Alle empfohlenen Viskositätsklassen
sind für höhere Außentemperaturen
geeignet.
Kühlmittel und Frostschutz
Nur für das Fahrzeug zugelassenes
silikatfreies (OAT) Long-Life-Kühl-
mittel (LLC) und Frostschutzmittel
verwenden. Hilfe einer Werkstatt in
Anspruch nehmen.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
208 Service und Wartung

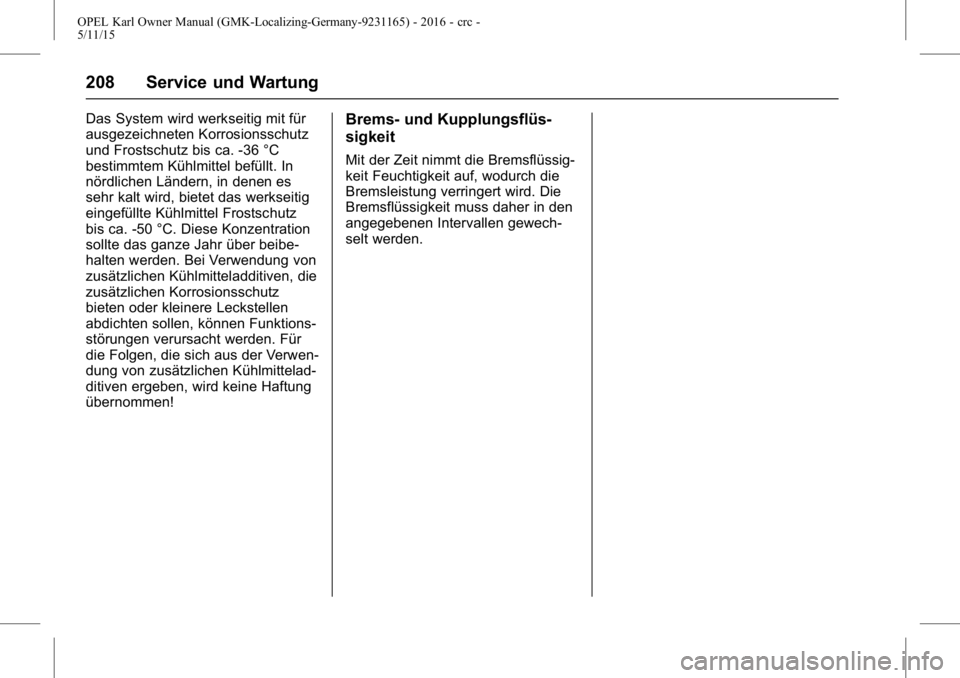

Das System wird werkseitig mit für
ausgezeichneten Korrosionsschutz
und Frostschutz bis ca. -36 °C
bestimmtem Kühlmittel befüllt. In
nördlichen Ländern, in denen es
sehr kalt wird, bietet das werkseitig
eingefüllte Kühlmittel Frostschutz
bis ca. -50 °C. Diese Konzentration
sollte das ganze Jahr über beibe-
halten werden. Bei Verwendung von
zusätzlichen Kühlmitteladditiven, die
zusätzlichen Korrosionsschutz
bieten oder kleinere Leckstellen
abdichten sollen, können Funktions-
störungen verursacht werden. Für
die Folgen, die sich aus der Verwen-
dung von zusätzlichen Kühlmittelad-
ditiven ergeben, wird keine Haftung
übernommen!Brems- und Kupplungsflüs-
sigkeit
Mit der Zeit nimmt die Bremsflüssig-
keit Feuchtigkeit auf, wodurch die
Bremsleistung verringert wird. Die
Bremsflüssigkeit muss daher in den
angegebenen Intervallen gewech-
selt werden.

OPEL Karl Owner Manual (GMK-Localizing-Germany-9231165) - 2016 - crc -
5/11/15
Service und Wartung 209
Europäischer Serviceplan
Erforderliche MotorölqualitätAlle europäischen Länder mit europäischem Wartungsintervall
Motorölqualität Benzinmotoren (einschließlich CNG, LPG, E85)
dexos 1
dexos 2
V
Wenn kein Öl in Dexos-Qualität verfügbar ist, können Sie zum Auffüllen einmal zwischen zwei Ölwechseln maximal 1
Liter Motoröl der Qualität ACEA C3 verwenden.
Motoröl-Viskositätsklassen
Alle europäischen Länder mit europäischem Wartungsintervall
Umgebungstemperatur Benzin
bis -25 °C SAE 5W-30 oder SAE 5W-40
unter -25 °C SAE 0W-30 oder SAE 0W-40
Internationaler Serviceplan
Erforderliche Motorölqualität
Alle Länder mit internationalem Serviceintervall
Motorölqualität Benzinmotoren (einschließlich CNG, LPG, E85)
