OPEL KARL 2015.75 Instruktionsbok

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
180 Skötsel
Hjulbyte
Förbered på följande sätt och följ
anvisningarna:
.Parkera bilen på en vågrät plan
yta med fast och halksäkert
underlag. Ställ framhjulen i
raktframläge.
. Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
. Byt aldrig flera hjul samtidigt.
. Använd domkraften endast för
byte av hjul vid punktering, inte
för byte mellan vinter och
sommardäck och vice versa.
. Domkraften är underhållsfri.
. Vid mjukt underlag placerar du
ett underlägg som är högst 1 cm
tjockt under domkraften.
. Ta ut tunga föremål ur bilen
innan du hissar upp den.
. I den upplyfta bilen får inga
personer eller djur befinna sig.
. Kryp inte under den upplyfta
bilen.
. Starta inte motorn när bilen är
upplyft. .
Rengör hjulmuttrar och gängor
med en ren trasa innan du
monterar hjulet.
{Varning
Smörj inte hjulbultar, hjulmuttrar
och hjulbultskydd.
1. Stålfälgar:
Dra av hjulsidan.
Lättmetallfälgar med
hjulbultskåpor:
Lossa hjulbultskåporna med en
skruvmejsel och ta bort dem.
Lägg en mjuk trasa mellan
skruvmejseln och lättmetall-
fälgen för att skydda fälgen.
Lättmetallfälgar med
centrumkåpa:
Sätt in utdragaren i det öppna
spåret i centrumkåpan och ta
bort kåpan från hjulet.
Bilverktyg
0Verktyg 0169.
2. Sätt hjulnyckeln på plats och
se till att den sitter ordentligt.
Lossa sedan varje hjulbult ett
halvt varv.
Hjulen kan vara skyddade med
låsbara hjulbultar. För att lossa
dessa bultar sätter du först
adaptern för låsning av hjulbul-
tarna på bultens huvud innan
du sätter hjulnyckeln på plats.
Adaptern är placerad i handsk-
facket.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Skötsel 181
3. Kontrollera att domkraften ärkorrekt placerad under rätt
lyftpunkt.
4. Ställ in domkraften på lämplighöjd. Placera den rakt under
lyftpunkten på så sätt att den
inte kan halka ur läge.
Fäst domkraftens vev och vrid
tills hjulet går fritt från marken.
5. Skruva ut hjulbultarna.
6. Byt hjul.
7. Skruva dit hjulbultarna.
8. Sänk ner bilen.
9. se till att det sitter på plats och dra åt bultarna korsvis. Åtdrag-
ningsmomentet är 140 Nm.
10. Rikta in ventilhålet i stålfälgens hjulsida mot ventilen innan du
monterar den.
Montera hjulbultskåporna eller
centrumkåpan på lättmetall-
fälgen.
11. Sätt tillbaka kåpan över domkraftfästet.
12. Lasta in och säkra det utbytta hjulet, bilverktygen och
adaptern för låsning av hjulbul-
tarna. 13. Kontrollera det nymonterade
däckets tryck samt hjulbultens
åtdragningsmoment så snart
som möjligt.
Låt det defekta däcket bytas
eller repareras så snart som
möjligt.
Lyftpunkter för lyftplattform
Billyftens bakre arm centrerat
placerad under tröskelns urtag.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
182 Skötsel
Lyftpunkt för främre arm på lyftplatt-
form på underredet.
Kompakthjul
Vissa bilar kan ha en däckrepara-
tionssats istället för ett reservhjul.
Om du monterar ett reservhjul som
skiljer sig från de övriga hjulen kan
det hända att detta hjul klassificeras
som ett nödhjul, och i så fall gäller
motsvarande hastighetsgränser,
även om ingen dekal indikerar detta.
Besök en verkstad för att kontrollera
gällande hastighetsgräns.
Reservhjulet har en stålfälg.
Se upp
Om det monterade reservhjulet är
mindre än de andra hjulen eller
används tillsammans med vinter-
däck kan köregenskaperna
försämras. Byt det skadade hjulet
så snart som möjligt.
Reservhjulet är placerat i bagage-
rummet under golvskyddet. Det är
fäst i fördjupningen med en
vingskruv.
Reservhjulsbaljan är inte utformad
för alla tillåtna däckstorlekar. Om ett
hjul som är bredare än reservhjuletmåste förvaras i reservhjulsbaljan
efter byte av hjul kan golvskyddet
placeras på det utskjutande hjulet.
Kompakthjul
Vid användning av kompakthjulet
kan köregenskaperna ändras. Låt
det defekta däcket bytas eller
repareras så snart som möjligt.
Montera endast ett kompakthjul. Kör
inte snabbare än 80 km/h. Kör
långsamt i kurvor. Använd inte
kompakthjulet under en längre tid.
Fästa ett utbytt hjul i
lastrummet med en rem
Använd remmen i verktygslådan.
Bilverktyg
0Verktyg
0169.
1. Ta bort insynsskyddet och lyft upp lastrummets golvskydd.
Placera verktygslådan och det
skadade hjulet upprätt i
utrymmet för verktygslådan.
2. Dra upp frigöringsknappen upptill på baksätets ryggstöd
och fäll fram det.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Skötsel 183
3. Dra änden med öglan påbandet från verktygslådan
genom spärren för ryggstödet.
4. För igenom änden med kroken genom öglan och dra åt tills
bandet sitter säkert i ryggstö-
dets spärr.5. Dra tillbaka baksätets ryggstöd.
6. Sätt fast kroken i bakluckansspärr.
7. Dra åt remmen och lås den med spännet.
Start med startkablar
Ingen start med snabbladdningsag-
gregat.
Vid urladdat batteri kan motorn
startas med startkablar och batteriet
i en annan bil.
{Varning
Start med startkablar måste ske
med stor försiktighet. Varje
avvikelse från följande beskriv-
ning kan leda till personskador
eller sakskador genom batteriex-
plosion, och till skador på de båda
bilarnas elsystem.
Se till att den inte kommer i
kontakt med ögon, hud, tyg eller
lackerade ytor. Vätskan innehåller
svavelsyra som ger skador vid
direktkontakt.
. Inga gnistor eller öppen eld i
batteriernas närhet.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
184 Skötsel
.Ett urladdat batteri kan frysa
redan vid 0 °C.
Tina upp det frusna batteriet
innan du ansluter startkablarna.
. Använd skyddsglasögon vid
arbeten med bilbatterier.
. Använd ett hjälpbatteri med
samma spänning (12 V). Dess
kapacitet (Ah) får inte vara
mycket mindre än det urladdade
batteriets kapacitet.
. Använd startkablar med isole-
rade polklämmor och ett tvärsnitt
på minst 16 mm² (på dieselmo-
torer 25mm²).
. Koppla inte från det urladdade
batteriet från bilens elekt-
riska nät.
. Koppla från onödiga strömför-
brukare.
. Stå inte lutad över batteriet
under startförloppet.
. Hjälpkablarnas polklämmor får
inte beröra varandra.
. Bilarna får inte komma i kontakt
med varandra när starthjälp ges. .
Dra åt parkeringsbromsen. Den
manuella växellådan i friläge.
Automatisk växellåda i läget P.
. Öppna pluspolens skyddskåpor
på båda bilbatterierna.
Ordningsföljd vid anslutningen av
kablarna:
1. Anslut den röda kabeln till hjälpbatteriets pluspol.
2. Anslut den röda kabelns andra ända till det urladdade batte-
riets pluspol.
3. Anslut den svarta kabeln till hjälpbatteriets minuspol. 4. Anslut den svarta kabelns
andra ända till jord på bilen,
t.ex. motorblocket eller en
skruv på motorfästet. Anslut så
långt bort som möjligt från det
urladdade batteriet, minst
60 cm (24 tum).
Lägg kablarna så att de inte kan
komma i beröring med roterande
delar i motorrummet.
Starta motorn: 1. Starta motorn på den bil som ska ge ström.
2. Starta den andra motorn efter 5 minuter. Startförsöken får inte
pågå längre än 15 sekunder
med 1 minuts mellanrum.
3. Låt båda motorerna gå på tomgång under ca 3 minuter
med anslutna kablar.
4. Slå på elektriska förbrukare på den bil som tar emot ström
(t.ex. belysning, bakruteupp-
värmning).
5. Ta bort kablarna i exakt omvänd ordning.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Skötsel 185

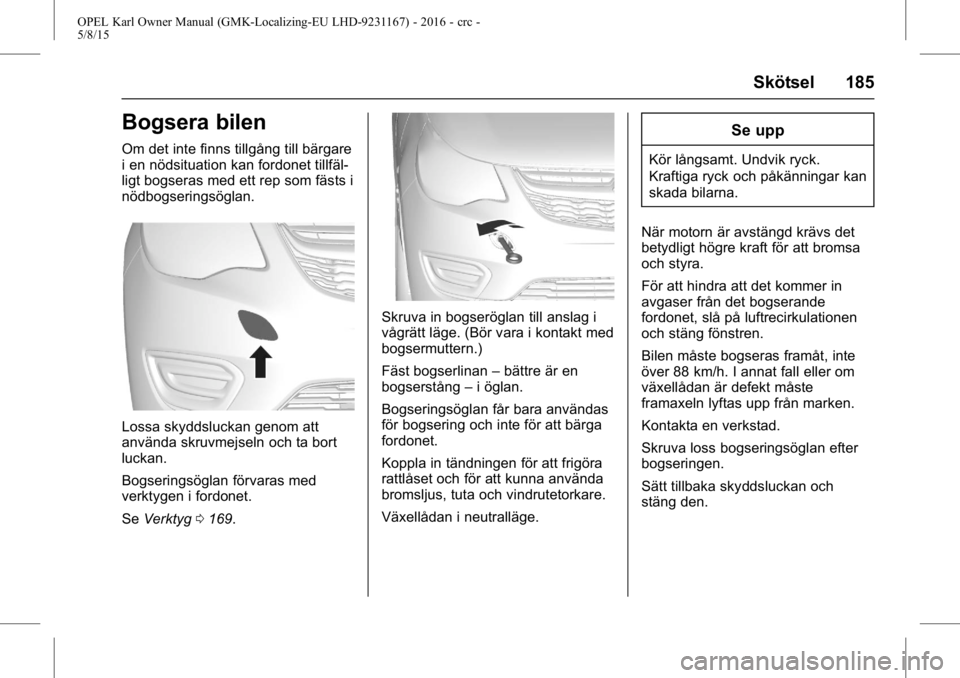

Bogsera bilen
Om det inte finns tillgång till bärgare
i en nödsituation kan fordonet tillfäl-
ligt bogseras med ett rep som fästs i
nödbogseringsöglan.
Lossa skyddsluckan genom att
använda skruvmejseln och ta bort
luckan.
Bogseringsöglan förvaras med
verktygen i fordonet.
SeVerktyg 0169.
Skruva in bogseröglan till anslag i
vågrätt läge. (Bör vara i kontakt med
bogsermuttern.)
Fäst bogserlinan –bättre är en
bogserstång –i öglan.
Bogseringsöglan får bara användas
för bogsering och inte för att bärga
fordonet.
Koppla in tändningen för att frigöra
rattlåset och för att kunna använda
bromsljus, tuta och vindrutetorkare.
Växellådan i neutralläge.
Se upp
Kör långsamt. Undvik ryck.
Kraftiga ryck och påkänningar kan
skada bilarna.
När motorn är avstängd krävs det
betydligt högre kraft för att bromsa
och styra.
För att hindra att det kommer in
avgaser från det bogserande
fordonet, slå på luftrecirkulationen
och stäng fönstren.
Bilen måste bogseras framåt, inte
över 88 km/h. I annat fall eller om
växellådan är defekt måste
framaxeln lyftas upp från marken.
Kontakta en verkstad.
Skruva loss bogseringsöglan efter
bogseringen.
Sätt tillbaka skyddsluckan och
stäng den.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
186 Skötsel
Skötsel av bilens
utsida
Yttre vård
Lås
Låsen smörjs med ett högvärdigt
låscylinderfett på fabriken. Använd
därför låsupptiningsmedel endast i
nödfall, de verkar avfettande och
påverkar låsfunktionen ofördelaktigt.
Om låsupptiningsmedel har använts
måste låsen smörjas in på nytt av
en verkstad.
Biltvätt
Lacken utsätts för miljöpåverkan.
Tvätta och vaxa därför bilen regel-
bundet. Vid tvättning i en biltvätt ska
du välja ett program med vaxtillsats.
Fågelspillning, döda insekter, kåda,
blompollen e.dyl. ska omgående
tvättas bort, då de innehåller
aggressiva ämnen som kan ge
lackskador.
Vid användning av biltvättar ska
anvisningarna från biltvättens tillver-
kare följas. Stäng av vindrutetor-karna och bakrutetorkarna. Lås
bilen så att tankluckan inte kan
öppnas. Skruva av antennen och
utvändiga tillbehör som taklasthål-
lare osv.
Vid handtvätt måste hjulhusens
insida spolas av ordentligt.
Öppna dörrar och motorhuv och
rengör kanter och falsar.
Se upp
Använd alltid rengöringsmedel
med ett pH-värde på mellan 4
och 9.
Använd inte rengöringsmedel på
varma ytor.
Låt en verkstad smörja alla
dörrarnas gångjärn.
Rengör inte motorrummet med ett
ångstrålaggregat eller en högtrycks-
tvätt.
Spola av bilen väl och torka med
sämskskinn. Skölj sämskskinnet
ofta. Använd olika skinn för lacke-
rade ytor och glasytor: Rester av
vax på fönstren ger sämre sikt. Ta inte bort tjärfläckar med hårda
föremål. Använd tjärborttagnings-
spray på lackerade ytor.
Ytterbelysning
Strålkastar- och lyktglasen är av
plast.
Använd inga slipande, frätande eller
aggressiva medel, isskrapor eller
torra trasor.
Polering och vaxning
Vaxa bilen regelbundet (senast när
vatten inte längre bildar pärlor på
ytan). I annat fall blir lacken
uttorkad.
Polering är endast nödvändig om
fasta ämnen har fastnat på lacken,
eller om lacken har blivit matt och
glanslös.
Bilpolish med silikon bildar en
avvisande skyddsfilm, som gör
vaxning onödig.
Karossdelar av plast får inte
behandlas med vax eller polering-
smedel.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Skötsel 187

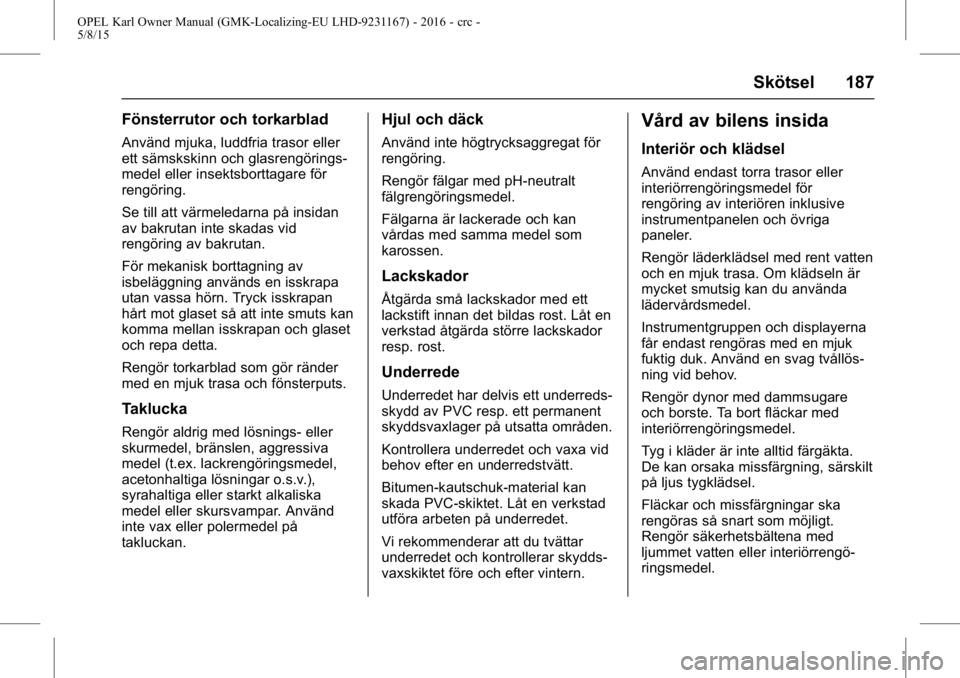

Fönsterrutor och torkarblad
Använd mjuka, luddfria trasor eller
ett sämskskinn och glasrengörings-
medel eller insektsborttagare för
rengöring.
Se till att värmeledarna på insidan
av bakrutan inte skadas vid
rengöring av bakrutan.
För mekanisk borttagning av
isbeläggning används en isskrapa
utan vassa hörn. Tryck isskrapan
hårt mot glaset så att inte smuts kan
komma mellan isskrapan och glaset
och repa detta.
Rengör torkarblad som gör ränder
med en mjuk trasa och fönsterputs.
Taklucka
Rengör aldrig med lösnings- eller
skurmedel, bränslen, aggressiva
medel (t.ex. lackrengöringsmedel,
acetonhaltiga lösningar o.s.v.),
syrahaltiga eller starkt alkaliska
medel eller skursvampar. Använd
inte vax eller polermedel på
takluckan.
Hjul och däck
Använd inte högtrycksaggregat för
rengöring.
Rengör fälgar med pH-neutralt
fälgrengöringsmedel.
Fälgarna är lackerade och kan
vårdas med samma medel som
karossen.
Lackskador
Åtgärda små lackskador med ett
lackstift innan det bildas rost. Låt en
verkstad åtgärda större lackskador
resp. rost.
Underrede
Underredet har delvis ett underreds-
skydd av PVC resp. ett permanent
skyddsvaxlager på utsatta områden.
Kontrollera underredet och vaxa vid
behov efter en underredstvätt.
Bitumen-kautschuk-material kan
skada PVC-skiktet. Låt en verkstad
utföra arbeten på underredet.
Vi rekommenderar att du tvättar
underredet och kontrollerar skydds-
vaxskiktet före och efter vintern.
Vård av bilens insida
Interiör och klädsel
Använd endast torra trasor eller
interiörrengöringsmedel för
rengöring av interiören inklusive
instrumentpanelen och övriga
paneler.
Rengör läderklädsel med rent vatten
och en mjuk trasa. Om klädseln är
mycket smutsig kan du använda
lädervårdsmedel.
Instrumentgruppen och displayerna
får endast rengöras med en mjuk
fuktig duk. Använd en svag tvållös-
ning vid behov.
Rengör dynor med dammsugare
och borste. Ta bort fläckar med
interiörrengöringsmedel.
Tyg i kläder är inte alltid färgäkta.
De kan orsaka missfärgning, särskilt
på ljus tygklädsel.
Fläckar och missfärgningar ska
rengöras så snart som möjligt.
Rengör säkerhetsbältena med
ljummet vatten eller interiörrengö-
ringsmedel.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
188 Skötsel
Se upp
Stängda och öppna kardborrlås
på kläder kan skada
sätesklädseln.
Samma gäller för kläder med
vassa föremål som dragkedjor
eller bälten eller jeans med dekor-
nitar.
Plast- och gummidelar
Plast- och gummidelar kan vårdas
med samma medel som karossen.
Använd eventuellt interiörrengö-
ringsmedel. Använd inga andra
medel. Undvik lösningsmedel och
bensin. Använd inte högtrycksag-
gregat för rengöring.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

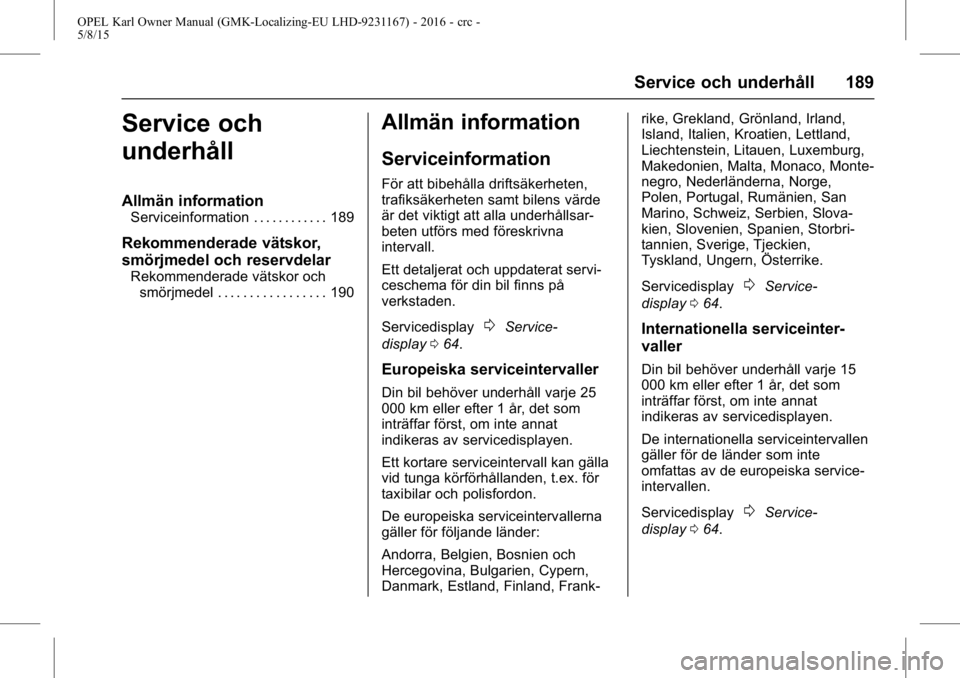

Service och underhåll 189
Service och
underhåll
Allmän information
Serviceinformation . . . . . . . . . . . . 189
Rekommenderade vätskor,
smörjmedel och reservdelar
Rekommenderade vätskor ochsmörjmedel . . . . . . . . . . . . . . . . . 190
Allmän information
Serviceinformation
För att bibehålla driftsäkerheten,
trafiksäkerheten samt bilens värde
är det viktigt att alla underhållsar-
beten utförs med föreskrivna
intervall.
Ett detaljerat och uppdaterat servi-
ceschema för din bil finns på
verkstaden.
Servicedisplay
0Service-
display 064.
Europeiska serviceintervaller
Din bil behöver underhåll varje 25
000 km eller efter 1 år, det som
inträffar först, om inte annat
indikeras av servicedisplayen.
Ett kortare serviceintervall kan gälla
vid tunga körförhållanden, t.ex. för
taxibilar och polisfordon.
De europeiska serviceintervallerna
gäller för följande länder:
Andorra, Belgien, Bosnien och
Hercegovina, Bulgarien, Cypern,
Danmark, Estland, Finland, Frank- rike, Grekland, Grönland, Irland,
Island, Italien, Kroatien, Lettland,
Liechtenstein, Litauen, Luxemburg,
Makedonien, Malta, Monaco, Monte-
negro, Nederländerna, Norge,
Polen, Portugal, Rumänien, San
Marino, Schweiz, Serbien, Slova-
kien, Slovenien, Spanien, Storbri-
tannien, Sverige, Tjeckien,
Tyskland, Ungern, Österrike.
Servicedisplay
0Service-
display 064.
Internationella serviceinter-
valler
Din bil behöver underhåll varje 15
000 km eller efter 1 år, det som
inträffar först, om inte annat
indikeras av servicedisplayen.
De internationella serviceintervallen
gäller för de länder som inte
omfattas av de europeiska service-
intervallen.
Servicedisplay
0Service-
display 064.
