OPEL KARL 2015.75 Manuel d'utilisation (in French)
Manufacturer: OPEL, Model Year: 2015.75, Model line: KARL, Model: OPEL KARL 2015.75Pages: 234, PDF Size: 5.31 MB
Page 1 of 234
Page 2 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
contenuIntroduction . . . . . . . . . . . . . . . . . . . . . . 2
En bref . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Clés, portières et vitres . . . . . . . . . 18
Sièges et dispositifs deretenue . . . . . . . . . . . . . . . . . . . . . . . 32
Rangement . . . . . . . . . . . . . . . . . . . . . 52
Instruments et commandes . . . . . 59
Éclairage . . . . . . . . . . . . . . . . . . . . . . . 88
Infotainment System . . . . . . . . . . . . 96
Commandes de climati- sation . . . . . . . . . . . . . . . . . . . . . . . . 133
Conduite et utilisation . . . . . . . . . 143
Soins du véhicule . . . . . . . . . . . . . 166
Entretien et maintenance . . . . . . 209
Caractéristiques techniques . . . 216
Informations client . . . . . . . . . . . . . 221
Index . . . . . . . . . . . . . . . . . . . . 224
Page 3 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
2 Introduction
Introduction
Introduction
Page 4 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Introduction 3
Caractéristiques spécifiques
du véhicule
Veuillez inscrire les données
relatives à votre véhicule sur la
page précédente afin de garantir
leur disponibilité. Ces informations
figurent aux chapitres « Entretien et
maintenance » et « Caractéristiques
techniques » ainsi que sur la
plaquette signalétique.
Introduction
Votre véhicule associe technologie
avancée, sécurité, écologie et
économie.
Le présent Guide de l'utilisateur
contient toutes les informations qui
vous seront nécessaires pour
conduire votre véhicule efficace-
ment et en toute sécurité.
Informez les occupants du véhicule
des risques éventuels d'accident et
de blessure dus à une mauvaise
utilisation.
Vous devez toujours vous plier aux
lois et réglementations en vigueur
dans le pays dans lequel vous vous
trouvez. Ces lois peuvent donnerdes consignes différentes des infor-
mations contenues dans le présent
manuel de l'utilisateur.
Quand il est indiqué de prendre
contact avec un atelier, nous vous
recommandons de chercher un
Réparateur Agréé Opel. Pour les
véhicules au gaz, nous vous recom-
mandons de contacter un atelier
Opel habilité pour l'entretien des
véhicules au gaz.
Les Réparateurs Agréés Opel
offrent un service de première
qualité à des prix raisonnables. Le
personnel expérimenté formé par
Opel travaille selon les prescriptions
spécifiques d'Opel.
La documentation destinée au client
doit toujours être conservée à
portée de main, dans le véhicule.
Utilisation du présent
manuel
.
Ce manuel décrit toutes les
options et tous les niveaux
d’équipement disponibles pour
ce modèle. C’est pourquoi, il est
possible que certaines descrip- tions, y compris celles pour les
fonctions d'écran d'affichage et
de menu ne s’appliquent pas à
votre véhicule en raison de la
variante du modèle, des spécifi-
cations du pays, équipements
spéciaux ou accessoires.
. Vous trouverez un premier
aperçu dans le chapitre « En
bref ».
. Le sommaire situé au début du
présent manuel et de chaque
section indique l'emplacement
des différentes informations.
. L'index vous permet de recher-
cher des informations spéci-
fiques.
. Le présent manuel de l'utilisateur
se base sur les véhicules à
conduite à gauche. L'utilisation
de véhicules avec direction à
droite est similaire.
. Le Manuel d'utilisation reprend
les désignations de moteur utili-
sées en usine. Les désignations
de vente correspondantes se
trouvent dans le chapitre
« Caractéristiques techniques ».
Page 5 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
4 Introduction
.Les indications de direction,
telles que à gauche, à droite ou
vers l'avant et vers l'arrière, sont
toujours données par rapport au
sens de la marche.
. Il se peut que les informations
des écrans de votre véhicule ne
s'affichent pas dans votre
langue.
. Les messages affichés et les
mentions à l'intérieur de l'habi-
tacle sont écrits en carac-
tères gras.
Danger, attention et
avertissement
{Danger
Les textes associés à la mention
Danger
{renseignent sur les
risques de blessures mortelles.
Ignorer ces informations peut
entraîner un danger de mort.
{Attention
Les textes associés à la mention
Attention
{renseignent sur les
risques d'accident ou de
blessures. Ignorer ces informa-
tions peut entraîner des
blessures.
Avertissement
Les paragraphes accompagnés
de la mention Avertissement
fournissent des informations
concernant un risque de dégrada-
tion du véhicule. Ignorer cette
information peut entraîner une
dégradation du véhicule.
Symboles
Les références à une page sont
marquées d'un symbole
0.0
signifie « voir page ».
Bonne route !
Adam Opel AG
Page 6 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

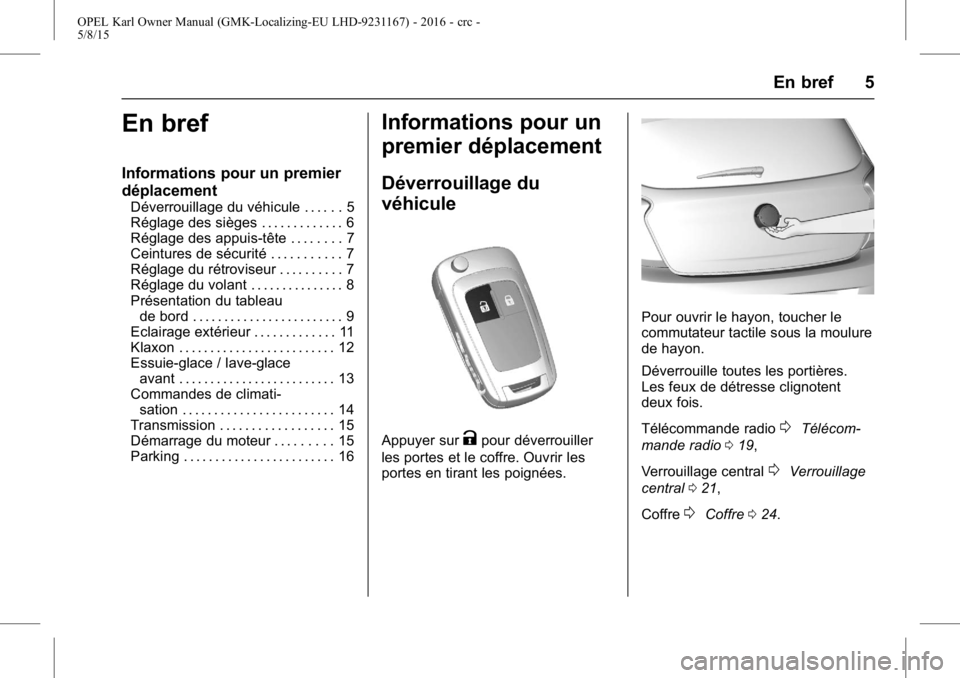

En bref 5
En bref
Informations pour un premier
déplacement
Déverrouillage du véhicule . . . . . . 5
Réglage des sièges . . . . . . . . . . . . . 6
Réglage des appuis-tête . . . . . . . . 7
Ceintures de sécurité . . . . . . . . . . . 7
Réglage du rétroviseur . . . . . . . . . . 7
Réglage du volant . . . . . . . . . . . . . . . 8
Présentation du tableaude bord . . . . . . . . . . . . . . . . . . . . . . . . 9
Eclairage extérieur . . . . . . . . . . . . . 11
Klaxon . . . . . . . . . . . . . . . . . . . . . . . . . 12
Essuie-glace / lave-glace avant . . . . . . . . . . . . . . . . . . . . . . . . . 13
Commandes de climati- sation . . . . . . . . . . . . . . . . . . . . . . . . 14
Transmission . . . . . . . . . . . . . . . . . . 15
Démarrage du moteur . . . . . . . . . 15
Parking . . . . . . . . . . . . . . . . . . . . . . . . 16
Informations pour un
premier déplacement
Déverrouillage du
véhicule
Appuyer surKpour déverrouiller
les portes et le coffre. Ouvrir les
portes en tirant les poignées.
Pour ouvrir le hayon, toucher le
commutateur tactile sous la moulure
de hayon.
Déverrouille toutes les portières.
Les feux de détresse clignotent
deux fois.
Télécommande radio
0Télécom-
mande radio 019,
Verrouillage central
0Verrouillage
central 021,
Coffre
0Coffre 024.
Page 7 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
6 En bref
Réglage des sièges
Position du siège
Tirer la poignée, déplacer le siège
et relâcher la poignée.
Essayer de déplacer le siège vers
l'arrière et l'avant pour s'assurer que
le siège est verrouillé en place.
Position des sièges
0Position de
siège 034, réglage des sièges
0
Réglage des sièges 034.
{Danger
S'asseoir à au moins 25 cm du
volant, afin de permettre le
déploiement de l'airbag en toute
sécurité.
Dossiers de siège
Tirer la manette, régler l'inclinaison
et relâcher la manette. Laisser le
siège s'encliqueter de manière
audible.
Position des sièges
0Position de
siège 034, réglage des sièges
0
Réglage des sièges 034.
Hauteur de siège
Mouvement de pompage du levier
Vers le haut : siège plus haut
Bas : Siège plus bas
Position des sièges
0Position de
siège 034, réglage des sièges
0
Réglage des sièges 034.
Page 8 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15

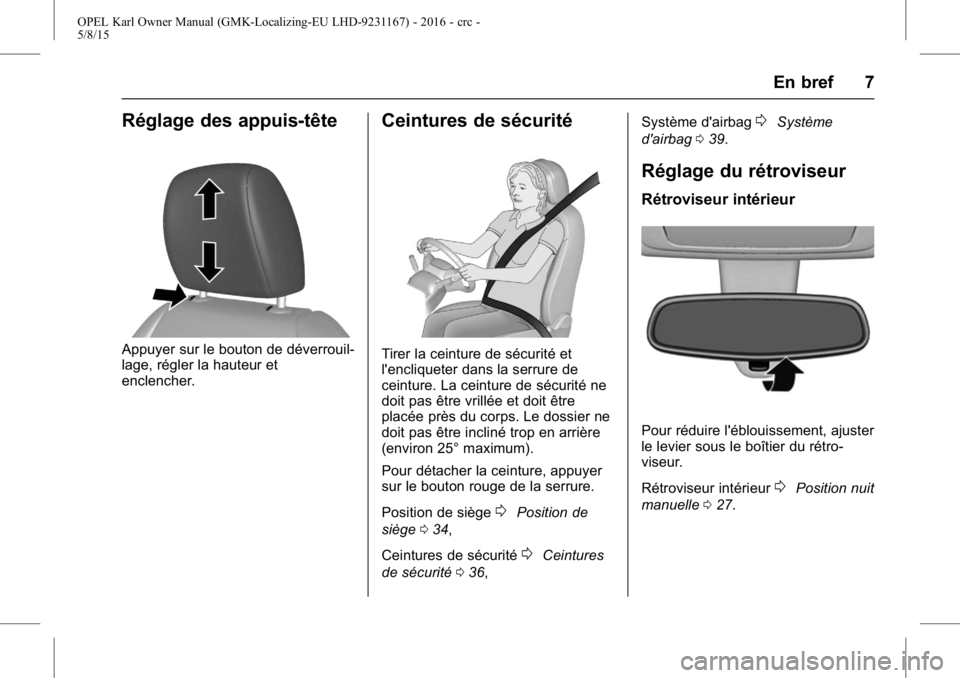

En bref 7
Réglage des appuis-tête
Appuyer sur le bouton de déverrouil-
lage, régler la hauteur et
enclencher.
Ceintures de sécurité
Tirer la ceinture de sécurité et
l'encliqueter dans la serrure de
ceinture. La ceinture de sécurité ne
doit pas être vrillée et doit être
placée près du corps. Le dossier ne
doit pas être incliné trop en arrière
(environ 25° maximum).
Pour détacher la ceinture, appuyer
sur le bouton rouge de la serrure.
Position de siège
0Position de
siège 034,
Ceintures de sécurité
0Ceintures
de sécurité 036, Système d'airbag
0Système
d'airbag 039.
Réglage du rétroviseur
Rétroviseur intérieur
Pour réduire l'éblouissement, ajuster
le levier sous le boîtier du rétro-
viseur.
Rétroviseur intérieur
0Position nuit
manuelle 027.
Page 9 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
8 En bref

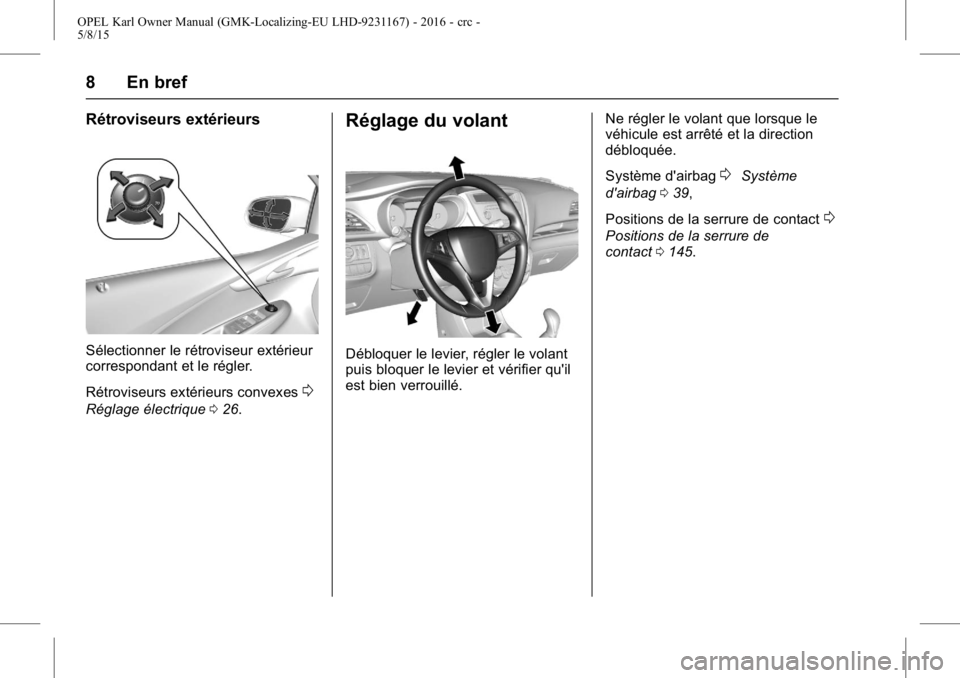

Rétroviseurs extérieurs
Sélectionner le rétroviseur extérieur
correspondant et le régler.
Rétroviseurs extérieurs convexes
0
Réglage électrique026.
Réglage du volant
Débloquer le levier, régler le volant
puis bloquer le levier et vérifier qu'il
est bien verrouillé. Ne régler le volant que lorsque le
véhicule est arrêté et la direction
débloquée.
Système d'airbag
0Système
d'airbag 039,
Positions de la serrure de contact
0
Positions de la serrure de
contact 0145.
Page 10 of 234
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
En bref 9

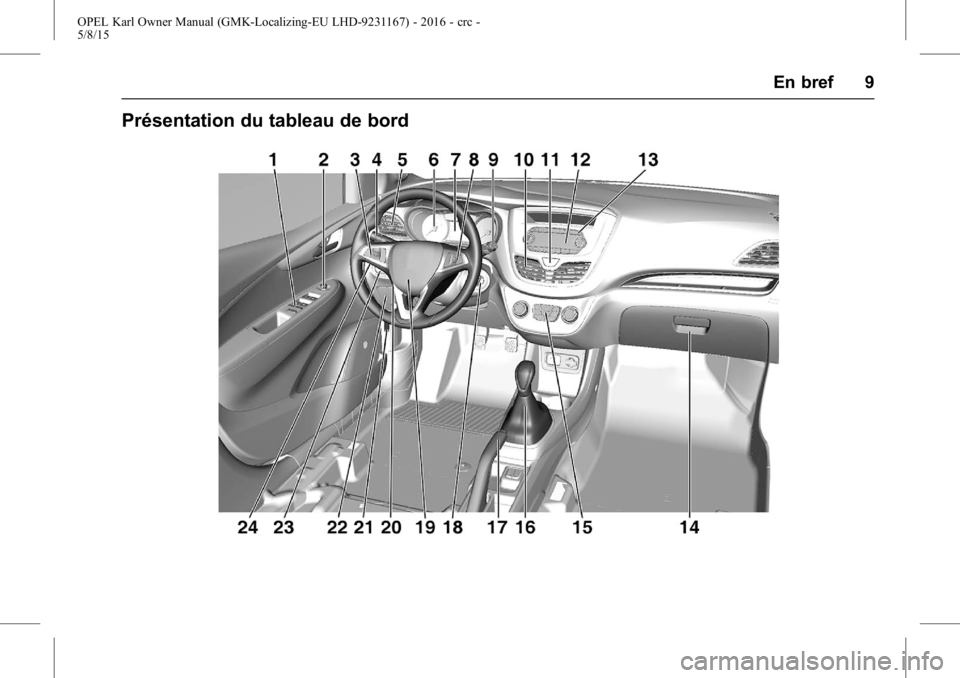

Présentation du tableau de bord
