OPEL KARL 2015.75 Omaniku käsiraamat (in Estonian)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
10 Lühidalt
1. Elektriajamiga aknad lkElektriajamiga aknad 026.
Kesklukustussüsteem lk
Kesklukustussüsteem 019.
2. Välispeeglid lk Kumerad
peeglid 025.
3. Püsikiiruse regulaator, kiiruspii- rang lk Juhi
abisüsteemid 0146.
Soojendusega rool lk
Soojendusega rool 058.
4. Suunatuled, sõidutulevilguti, lähituled ja kaugtuled lk
Pööramise ja reavahetuse
märguanne 083.
Väljapääsude valgustus lk
Väljapääsude valgustus 087.
Seisutuled lk Seisutuled085.
5. Külgmised tuulutusavad lk Fikseeritud tuulutusavad 0131.
6. Mõõdikud lk Rooli
reguleerimine 058.
7. Juhi infokeskus lk Juhi
infokeskus 072.
8. Juhtseadised roolil lk Juhtseadised roolil 058. 9. Esiklaasi puhasti, esiklaasi
pesurisüsteem, tagaklaasi
puhasti, tagaklaasi pesurisüs-
teem lk Esiklaasi puhasti/
pesur 059.
10. Keskmised tuulutusavad lk Reguleeritavad
tuulutusavad 0130.
11. Ohutuled lk Ohutuled083.
12. Infoekraan lk Ülevaade090.
13. Infotainment-süsteem lk Kasutamine 096.
14. Kindalaegas lk Kindalaegas 050.
15. Kliimaseadmesüsteem lk Elektrooniline
kliimaseadmesüsteem 0127.
16. Käigukang, käsilülituskäigukast lkKäsilülituskäigukast 0139.
17. Seisupidur lk Seisupidur0141.
18. Süütelukk koos roolilukuga lk Süütevõtme asendid 0134.
19. Helisignaal lk Helisignaal059.
Juhi turvapadi lk
Turvapadjasüsteem 037. 20. Rooli reguleerimine lk
Rooli
reguleerimine 058.
21. Mootoriruumi kaane hoob lk Mootoriruumi kaas 0155.
22. Kaitsmekarp lk Kaitsmed 0167.
23. Veojõukontrollisüsteem lk Veojõukontrollisüsteem 0142.
Peatumis-/käivitamissüsteem lk
Peatumis-/
käivitamissüsteem 0136.
Linnarežiim lk Elektrooniline
stabiilsuskontroll 0142.
Sõidurajalt kõrvalekaldumise
hoiatussüsteem lk Sõidurajalt
kõrvalekaldumise
hoiatussüsteem 0149.
24. Tulede lüliti, Esitulede valgustuskauguse
reguleerimine,
Eesmised udutuled,
Tagumine udutuli,
Mõõdikute valgustus lk Tulede
lülitid 082.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Lühidalt 11

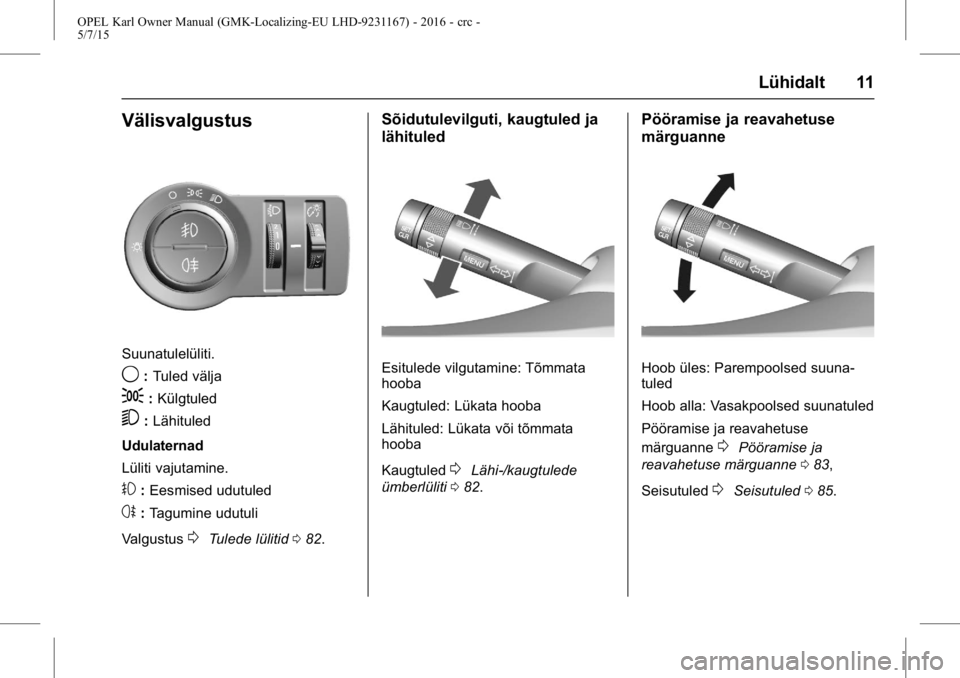

Välisvalgustus
Suunatulelüliti.
9:Tuled välja
;:Külgtuled
5:Lähituled
Udulaternad
Lüliti vajutamine.
#: Eesmised udutuled
s:Tagumine udutuli
Valgustus
0Tulede lülitid 082.
Sõidutulevilguti, kaugtuled ja
lähituled
Esitulede vilgutamine: Tõmmata
hooba
Kaugtuled: Lükata hooba
Lähituled: Lükata või tõmmata
hooba
Kaugtuled
0Lähi-/kaugtulede
ümberlüliti 082.
Pööramise ja reavahetuse
märguanne
Hoob üles: Parempoolsed suuna-
tuled
Hoob alla: Vasakpoolsed suunatuled
Pööramise ja reavahetuse
märguanne
0Pööramise ja
reavahetuse märguanne 083,
Seisutuled
0Seisutuled 085.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
12 Lühidalt

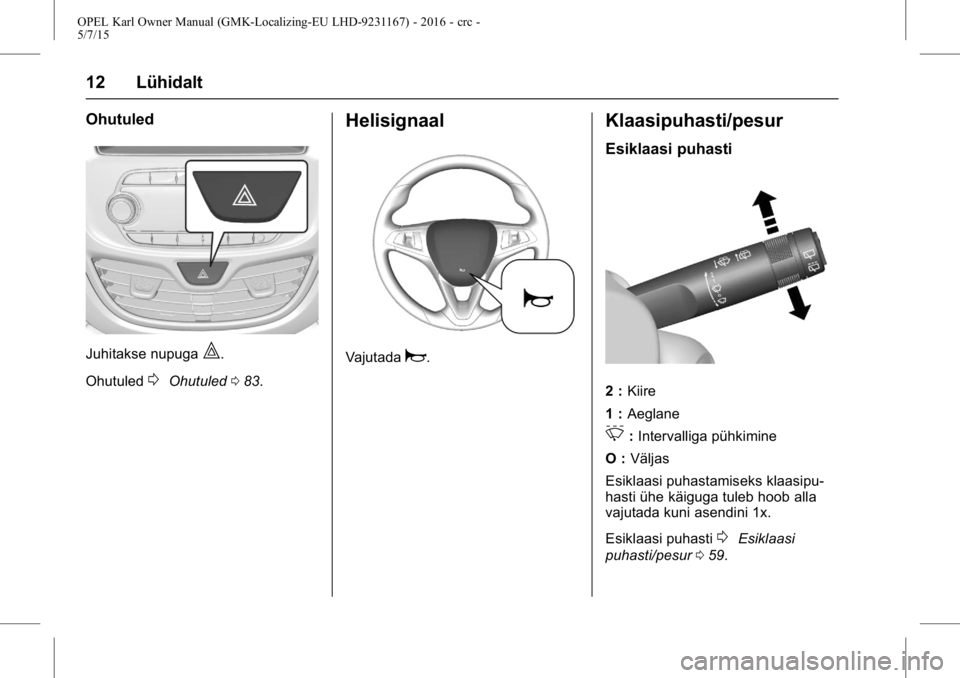

Ohutuled
Juhitakse nupuga|.
Ohutuled
0Ohutuled 083.
Helisignaal
Vajutadaa.
Klaasipuhasti/pesur
Esiklaasi puhasti
2 : Kiire
1 : Aeglane
3:Intervalliga pühkimine
O : Väljas
Esiklaasi puhastamiseks klaasipu-
hasti ühe käiguga tuleb hoob alla
vajutada kuni asendini 1x.
Esiklaasi puhasti
0Esiklaasi
puhasti/pesur 059.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Lühidalt 13

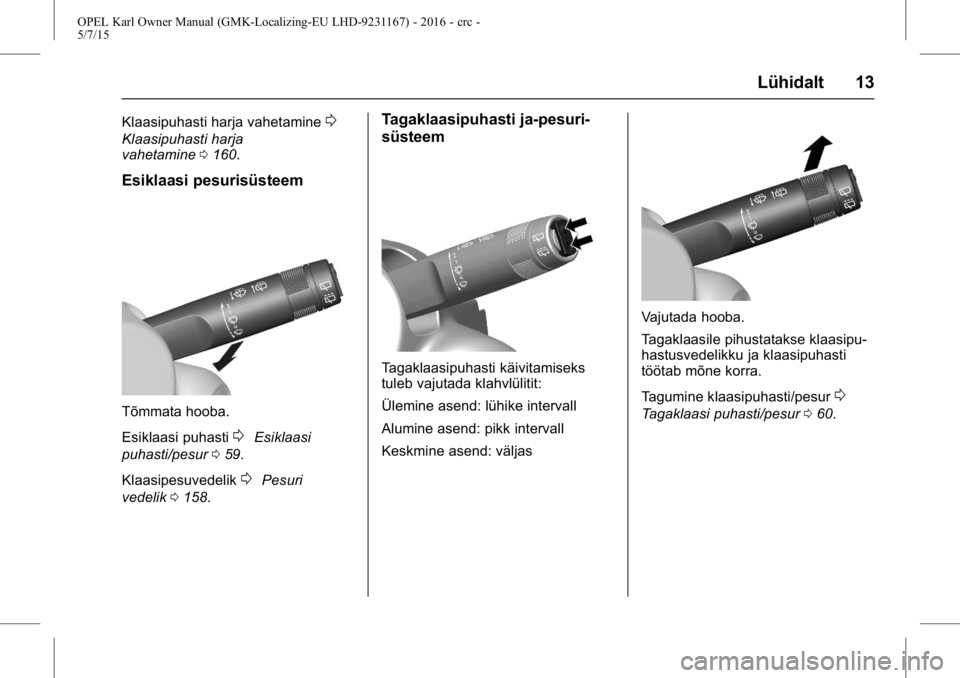

Klaasipuhasti harja vahetamine0
Klaasipuhasti harja
vahetamine0160.
Esiklaasi pesurisüsteem
Tõmmata hooba.
Esiklaasi puhasti
0Esiklaasi
puhasti/pesur 059.
Klaasipesuvedelik
0Pesuri
vedelik 0158.
Tagaklaasipuhasti ja-pesuri-
süsteem
Tagaklaasipuhasti käivitamiseks
tuleb vajutada klahvlülitit:
Ülemine asend: lühike intervall
Alumine asend: pikk intervall
Keskmine asend: väljas
Vajutada hooba.
Tagaklaasile pihustatakse klaasipu-
hastusvedelikku ja klaasipuhasti
töötab mõne korra.
Tagumine klaasipuhasti/pesur
0
Tagaklaasi puhasti/pesur 060.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
14 Lühidalt

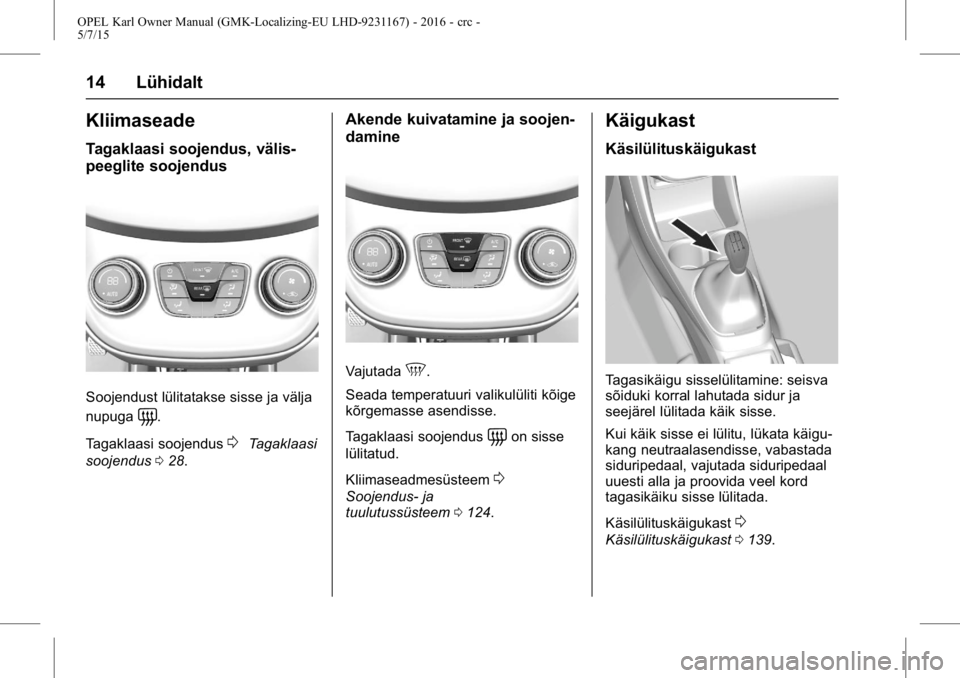

Kliimaseade
Tagaklaasi soojendus, välis-
peeglite soojendus
Soojendust lülitatakse sisse ja välja
nupuga
=.
Tagaklaasi soojendus
0Tagaklaasi
soojendus 028.
Akende kuivatamine ja soojen-
damine
Vajutada5.
Seada temperatuuri valikulüliti kõige
kõrgemasse asendisse.
Tagaklaasi soojendus
=on sisse
lülitatud.
Kliimaseadmesüsteem
0
Soojendus- ja
tuulutussüsteem 0124.
Käigukast
Käsilülituskäigukast
Tagasikäigu sisselülitamine: seisva
sõiduki korral lahutada sidur ja
seejärel lülitada käik sisse.
Kui käik sisse ei lülitu, lükata käigu-
kang neutraalasendisse, vabastada
siduripedaal, vajutada siduripedaal
uuesti alla ja proovida veel kord
tagasikäiku sisse lülitada.
Käsilülituskäigukast
0
Käsilülituskäigukast 0139.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Lühidalt 15
Mootori käivitamine
Kontrollida enne sõidu
alustamist:
.Rehvirõhku ja rehvide seisukord
0Rehvirõhk 0173.
. Mootoriõli taset ja muude
vedelike tasemeid
0
Mootoriõli 0156.
. Kõikide akende, peeglite, välistu-
lede ja registreerimismärkide
puhtust ja töökorras olekut.
. Peeglite, istmete ja turvavööde
õige asend
0Kumerad peeglid
0 25, Istme asend 032,
Kolmepunktikinnitusega
turvavöö 035.
. Pidurite tööd väikese kiirusega
sõites, eriti siis, kui pidurid on
märjad.
Mootori käivitamine
.
Keerata võti asendisse 1.
. Keerata roolilukusti vabastami-
seks veidi rooli.
. Vajutage sidurit ja pidurit.
. Automaatkäigukast asendis P
või N.
. Gaasipedaali ei tohi vajutada.
. Keerake võti aendisse 3 ja
vabastage. Mootori käivitamine
0Mootori käivitamine 0135.
Peatamis-käivitussüsteem
Kui sõiduk sõidab aeglaselt või
seisab ja teatavad tingimused on
täidetud, lülitage Autostop sisse
järgmiselt:
.
vajutage siduripedaal alla
. viige käigukang neutraalasen-
disse
. vabastage siduripedaal
Olekut Autostop näitab tahhomeetri
osuti asend AUTOSTOP.
Mootori uuesti käivitamiseks
vajutage uuesti siduripedaali.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
16 Lühidalt
Peatamis-käivitussüsteem0
Peatumis-/käivitamissüsteem0136.
Parkimine
{Hoiatus
.
Vältida sõiduki parkimist
kergsüttival aluspinnal.
Sõiduki kuum heitgaas võib
kergsüttiva materjali
süüdata.
. Alati tuleb rakendada seisu-
pidur. Tõmmake lülitit
Y
ligikaudu 1 sekund.
. Seisata mootor.
(järg)
Hoiatus (järg)
.pinnal või kallakust üles
sõites rakendage esimene
käik või seadke käigukang
asendisse P enne süüte-
võtme eemaldamist.
Kallakul esiotsaga ülespoole
parkimisel tuleb pöörata
esirattad äärekivist eemale.
Kui sõiduk peatatakse
langusel, tuleb enne süüte-
võtme eemaldamist lülitada
sisse tagurpidikäik või
lükata käigukang asendisse
P. Pöörata esirattad äärekivi
poole.
. Võtta süütevõti välja.
Keerata rooli kuni roolilu-
kusti tuntava rakendu-
miseni.
Automaatkäigukastiga
sõidukil on võimalik võtit
eemaldada ainult siis, kui
käigukang on asendis P.
. Sulgeda aknad. .
Lukustage sõiduk vajutades
kaugjuhtimispuldil
Q.
. Lülitada sisse vargusvastane
alarmsüsteem
0Vargusvastane
alarmsüsteem 023.
. Pärast mootori seiskamist võivad
mootori jahutusventilaatorid
edasi töötada
0Sõiduki
utiliseerimine pärast kasutusea
lõppu 0155.
. Pärast sõitmist suure mootori
pöörete arvuga või mootori
suure koormusega laske
mootoril lühidalt töötada väikese
koormusega või neutraalasendis
ligikaudu.
30 sekundit enne väljalülitamist,
et kaitsta turboülelaadurit.
Võtmed, lukud
0Võtmed 017,
Sõiduki seismajätmine pikemaks
ajaks
0Sõiduki hoidmine 0154.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Võtmed, uksed ja aknad 17
Võtmed, uksed ja
aknad
Võtmed, lukud
Võtmed . . . . . . . . . . . . . . . . . . . . . . . . 17
Sõiduki pass . . . . . . . . . . . . . . . . . . . 18
Kaugjuhtimispult . . . . . . . . . . . . . . . 18
Salvestatud seaded . . . . . . . . . . . . 19
Kesklukustussüsteem . . . . . . . . . . 19
Laste turvalukud . . . . . . . . . . . . . . . 21
Uksed
Pakiruum . . . . . . . . . . . . . . . . . . . . . . 22
Sõiduki turvalisus
Vargusvastane alarm-süsteem . . . . . . . . . . . . . . . . . . . . . . 23
Käivitustõkesti . . . . . . . . . . . . . . . . . 24
Välispeeglid
Kumerpeeglid . . . . . . . . . . . . . . . . . . 25
Elektrilised peeglid . . . . . . . . . . . . . 25
Kokkupööratavad peeglid . . . . . . 25
Soojendusega peeglid . . . . . . . . . 25
Sisepeeglid
Käsitsijuhitav tahavaate- peegel . . . . . . . . . . . . . . . . . . . . . . . . 26
Aknad
Käsitsi avatavad aknad . . . . . . . . 26
Elektriajamiga aknad . . . . . . . . . . 26
Tagaklaasi soojendus . . . . . . . . . . 28
Päikesesirmid . . . . . . . . . . . . . . . . . . 28
Katus
Katuseluuk . . . . . . . . . . . . . . . . . . . . 28
Võtmed, lukud
Võtmed
Asendusvõtmed
Võtme number on märgitud äravõe-
tavale sildile.
Asendusvõtmete tellimisel on vaja
teatada võtme number, sest võti on
käivitustõkesti süsteemi osa.
Lukud
0Väline hooldus 0189.
Välja/sissepööratava võtmeo-
saga võti
Väljapööramiseks tuleb vajutada
nuppu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
18 Võtmed, uksed ja aknad

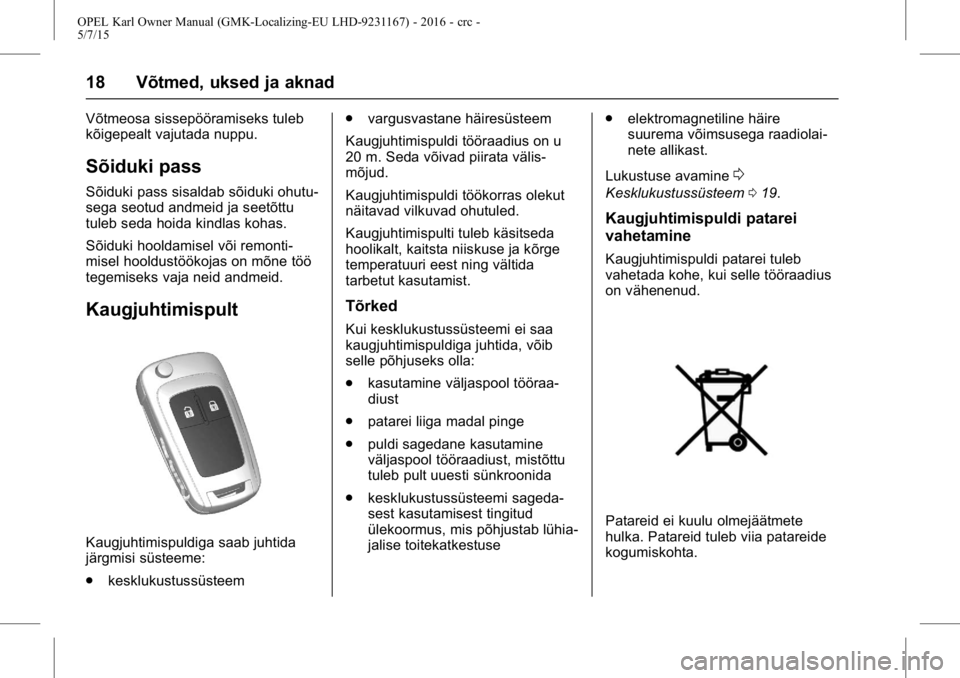

Võtmeosa sissepööramiseks tuleb
kõigepealt vajutada nuppu.
Sõiduki pass
Sõiduki pass sisaldab sõiduki ohutu-
sega seotud andmeid ja seetõttu
tuleb seda hoida kindlas kohas.
Sõiduki hooldamisel või remonti-
misel hooldustöökojas on mõne töö
tegemiseks vaja neid andmeid.
Kaugjuhtimispult
Kaugjuhtimispuldiga saab juhtida
järgmisi süsteeme:
.kesklukustussüsteem .
vargusvastane häiresüsteem
Kaugjuhtimispuldi tööraadius on u
20 m. Seda võivad piirata välis-
mõjud.
Kaugjuhtimispuldi töökorras olekut
näitavad vilkuvad ohutuled.
Kaugjuhtimispulti tuleb käsitseda
hoolikalt, kaitsta niiskuse ja kõrge
temperatuuri eest ning vältida
tarbetut kasutamist.
Tõrked
Kui kesklukustussüsteemi ei saa
kaugjuhtimispuldiga juhtida, võib
selle põhjuseks olla:
. kasutamine väljaspool tööraa-
diust
. patarei liiga madal pinge
. puldi sagedane kasutamine
väljaspool tööraadiust, mistõttu
tuleb pult uuesti sünkroonida
. kesklukustussüsteemi sageda-
sest kasutamisest tingitud
ülekoormus, mis põhjustab lühia-
jalise toitekatkestuse .
elektromagnetiline häire
suurema võimsusega raadiolai-
nete allikast.
Lukustuse avamine
0
Kesklukustussüsteem 019.
Kaugjuhtimispuldi patarei
vahetamine
Kaugjuhtimispuldi patarei tuleb
vahetada kohe, kui selle tööraadius
on vähenenud.
Patareid ei kuulu olmejäätmete
hulka. Patareid tuleb viia patareide
kogumiskohta.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Võtmed, uksed ja aknad 19
Välja/sissepööratava võtmeo-
saga võti
Pöörata võtmeosa välja ja avada
kaugjuhtimispult. Vahetada patarei
(patarei tüüp CR 2032), paigaldades
uue patarei õigesse asendisse.
Sulgeda ja sünkroonida kaugjuhti-
mispult.
Liikumatu võtmeosaga võti
Lasta patarei vahetada hooldustöö-
kojas.
Kaugjuhtimispuldi sünkroo-
nimine
Pärast patarei vahetamist avada
sõiduki uks, lükates võtme lukku.
Kaugjuhtimispult sünkroniseerub
süüte sisselülitamisel.
Salvestatud seaded
Võtme eemaldamisel süütelukust
salvestab süsteem automaatselt
kasutatava võtmega seotud seaded:
.valgustus
. Infotainment-süsteem
. kesklukustussüsteem
. mugavuse seaded
Kui järgmisel korral mäluga võti
süütelukku sisestada ja keerata
asendisse 1
0Süütevõtme asendid
0 134, kasutatakse salvestatud
seadeid automaatselt.
Eeltingimuseks on, et juht on
aktiveerinud graafilise infoekraani
isiklikes seadetes isikupärastamise.
See tuleb seada igale kasutatavale
võtmele. Värvilise infonäidikuga varustatud
sõidukitel on isikustatud seaded
püsivalt aktiveeritud.
Sõiduki isikupärastamine
0Sõiduki
isikupärastamine 080.
Kesklukustussüsteem
Avab ja lukustab uksed, pakiruumi.
Märkus
Avarii korral, milles rakendusid
turvapadjad või turvavööeelpingutid,
avanevad automaatselt sõiduki
lukud.
Lukustuse avamine
