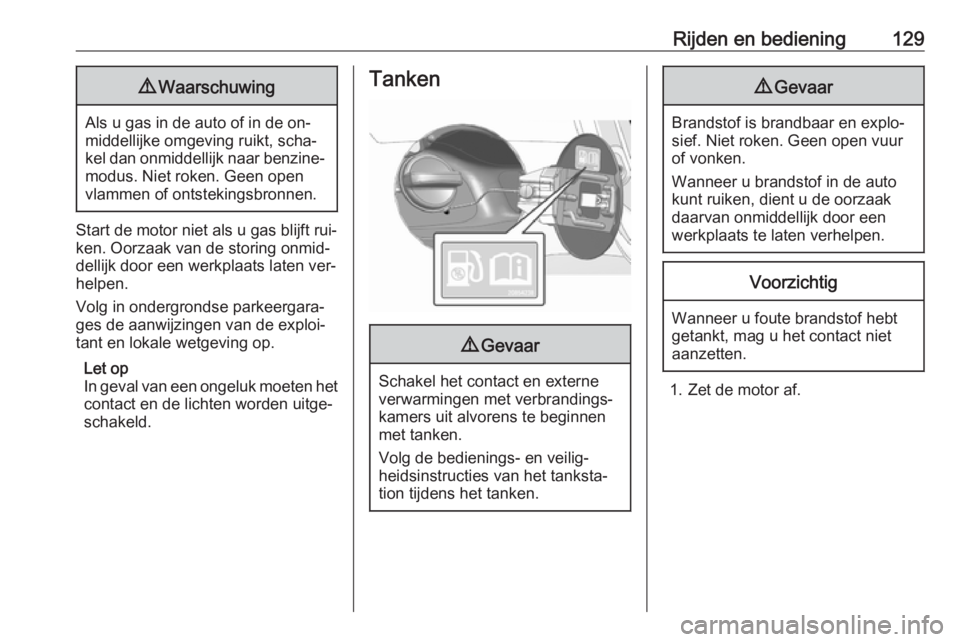

Rijden en bediening1299Waarschuwing
Als u gas in de auto of in de on‐
middellijke omgeving ruikt, scha‐
kel dan onmiddellijk naar benzine‐
modus. Niet roken. Geen open
vlammen of ontstekingsbronnen.
Start de motor niet als u gas blijft rui‐
ken. Oorzaak van de storing onmid‐
dellijk door een werkplaats laten ver‐
helpen.
Volg in ondergrondse parkeergara‐
ges de aanwijzingen van de exploi‐
tant en lokale wetgeving op.
Let op
In geval van een ongeluk moeten het contact en de lichten worden uitge‐
schakeld.
Tanken9 Gevaar
Schakel het contact en externe
verwarmingen met verbrandings‐ kamers uit alvorens te beginnenmet tanken.
Volg de bedienings- en veilig‐
heidsinstructies van het tanksta‐
tion tijdens het tanken.
9 Gevaar
Brandstof is brandbaar en explo‐
sief. Niet roken. Geen open vuur
of vonken.
Wanneer u brandstof in de auto
kunt ruiken, dient u de oorzaak daarvan onmiddellijk door een
werkplaats te laten verhelpen.
Voorzichtig
Wanneer u foute brandstof hebt
getankt, mag u het contact niet
aanzetten.
1. Zet de motor af.

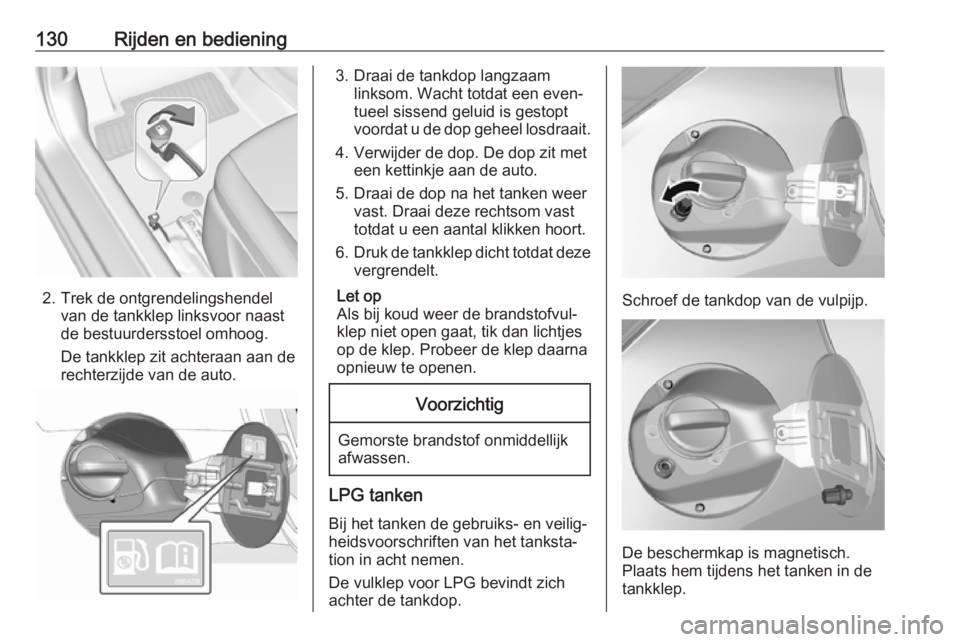

130Rijden en bediening
2. Trek de ontgrendelingshendelvan de tankklep linksvoor naast
de bestuurdersstoel omhoog.
De tankklep zit achteraan aan de
rechterzijde van de auto.
3. Draai de tankdop langzaam linksom. Wacht totdat een even‐
tueel sissend geluid is gestopt
voordat u de dop geheel losdraait.
4. Verwijder de dop. De dop zit met een kettinkje aan de auto.
5. Draai de dop na het tanken weer vast. Draai deze rechtsom vast
totdat u een aantal klikken hoort.
6. Druk de tankklep dicht totdat deze
vergrendelt.
Let op
Als bij koud weer de brandstofvul‐
klep niet open gaat, tik dan lichtjes
op de klep. Probeer de klep daarna
opnieuw te openen.Voorzichtig
Gemorste brandstof onmiddellijk
afwassen.
LPG tanken
Bij het tanken de gebruiks- en veilig‐
heidsvoorschriften van het tanksta‐
tion in acht nemen.
De vulklep voor LPG bevindt zich
achter de tankdop.
Schroef de tankdop van de vulpijp.
De beschermkap is magnetisch.
Plaats hem tijdens het tanken in de
tankklep.

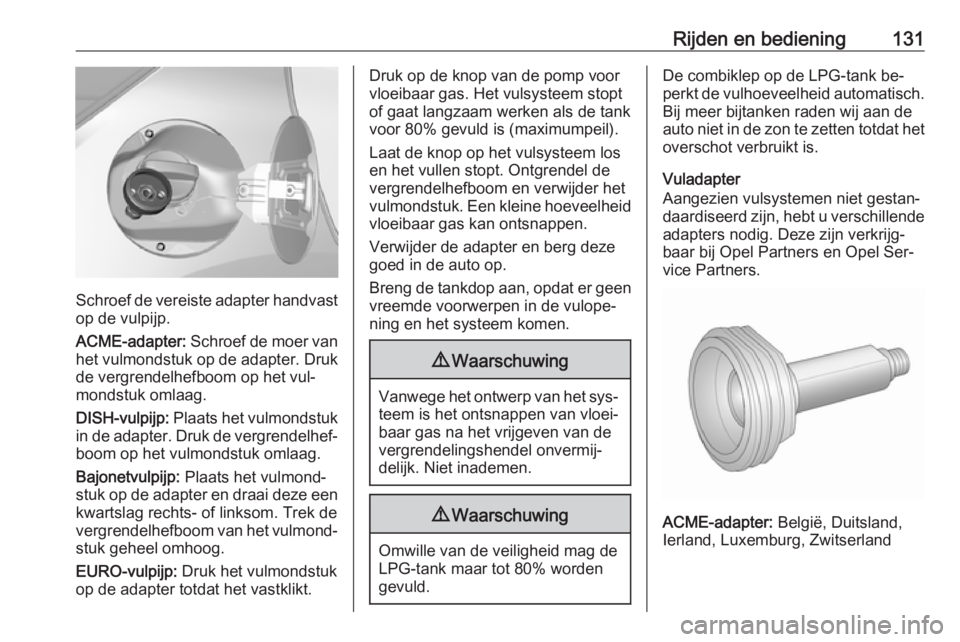

Rijden en bediening131
Schroef de vereiste adapter handvastop de vulpijp.
ACME-adapter: Schroef de moer van
het vulmondstuk op de adapter. Druk
de vergrendelhefboom op het vul‐
mondstuk omlaag.
DISH-vulpijp: Plaats het vulmondstuk
in de adapter. Druk de vergrendelhef‐
boom op het vulmondstuk omlaag.
Bajonetvulpijp: Plaats het vulmond‐
stuk op de adapter en draai deze een kwartslag rechts- of linksom. Trek de
vergrendelhefboom van het vulmond‐ stuk geheel omhoog.
EURO-vulpijp: Druk het vulmondstuk
op de adapter totdat het vastklikt.
Druk op de knop van de pomp voor
vloeibaar gas. Het vulsysteem stopt
of gaat langzaam werken als de tank
voor 80% gevuld is (maximumpeil).
Laat de knop op het vulsysteem los
en het vullen stopt. Ontgrendel de
vergrendelhefboom en verwijder het
vulmondstuk. Een kleine hoeveelheid vloeibaar gas kan ontsnappen.
Verwijder de adapter en berg deze
goed in de auto op.
Breng de tankdop aan, opdat er geen vreemde voorwerpen in de vulope‐
ning en het systeem komen.9 Waarschuwing
Vanwege het ontwerp van het sys‐
teem is het ontsnappen van vloei‐
baar gas na het vrijgeven van de vergrendelingshendel onvermij‐
delijk. Niet inademen.
9 Waarschuwing
Omwille van de veiligheid mag de
LPG-tank maar tot 80% worden
gevuld.
De combiklep op de LPG-tank be‐
perkt de vulhoeveelheid automatisch.
Bij meer bijtanken raden wij aan de
auto niet in de zon te zetten totdat het overschot verbruikt is.
Vuladapter
Aangezien vulsystemen niet gestan‐
daardiseerd zijn, hebt u verschillende adapters nodig. Deze zijn verkrijg‐baar bij Opel Partners en Opel Ser‐vice Partners.
ACME-adapter: België, Duitsland,
Ierland, Luxemburg, Zwitserland

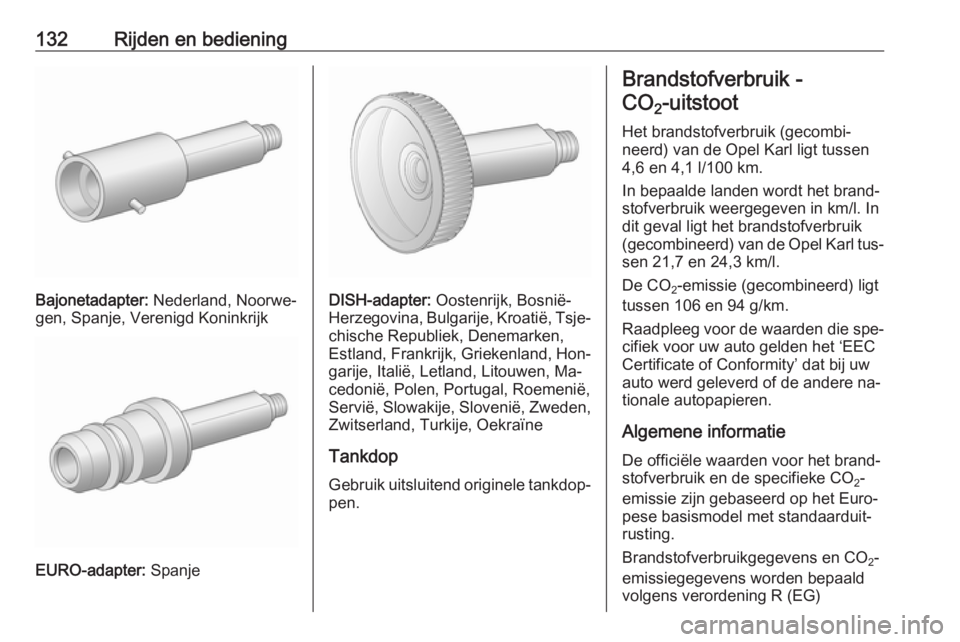

132Rijden en bediening
Bajonetadapter: Nederland, Noorwe‐
gen, Spanje, Verenigd Koninkrijk
EURO-adapter: Spanje
DISH-adapter: Oostenrijk, Bosnië-
Herzegovina, Bulgarije, Kroatië, Tsje‐
chische Republiek, Denemarken,
Estland, Frankrijk, Griekenland, Hon‐ garije, Italië, Letland, Litouwen, Ma‐
cedonië, Polen, Portugal, Roemenië, Servië, Slowakije, Slovenië, Zweden,
Zwitserland, Turkije, Oekraïne
Tankdop Gebruik uitsluitend originele tankdop‐pen.
Brandstofverbruik -
CO 2-uitstoot
Het brandstofverbruik (gecombi‐
neerd) van de Opel Karl ligt tussen
4,6 en 4,1 l/100 km.
In bepaalde landen wordt het brand‐
stofverbruik weergegeven in km/l. In
dit geval ligt het brandstofverbruik (gecombineerd) van de Opel Karl tus‐ sen 21,7 en 24,3 km/l.
De CO 2-emissie (gecombineerd) ligt
tussen 106 en 94 g/km.
Raadpleeg voor de waarden die spe‐ cifiek voor uw auto gelden het ‘EEC
Certificate of Conformity’ dat bij uw
auto werd geleverd of de andere na‐
tionale autopapieren.
Algemene informatie De officiële waarden voor het brand‐
stofverbruik en de specifieke CO 2-
emissie zijn gebaseerd op het Euro‐ pese basismodel met standaarduit‐
rusting.
Brandstofverbruikgegevens en CO 2-
emissiegegevens worden bepaald
volgens verordening R (EG)

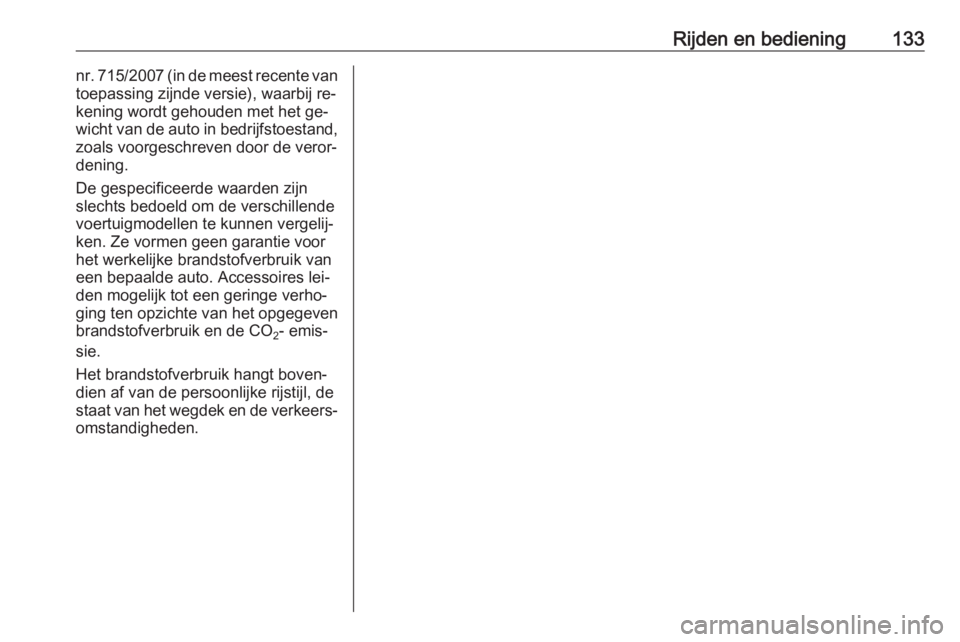

Rijden en bediening133nr. 715/2007 (in de meest recente van
toepassing zijnde versie), waarbij re‐
kening wordt gehouden met het ge‐
wicht van de auto in bedrijfstoestand, zoals voorgeschreven door de veror‐
dening.
De gespecificeerde waarden zijn
slechts bedoeld om de verschillende
voertuigmodellen te kunnen vergelij‐
ken. Ze vormen geen garantie voor
het werkelijke brandstofverbruik van
een bepaalde auto. Accessoires lei‐
den mogelijk tot een geringe verho‐
ging ten opzichte van het opgegeven
brandstofverbruik en de CO 2- emis‐
sie.
Het brandstofverbruik hangt boven‐
dien af van de persoonlijke rijstijl, de
staat van het wegdek en de verkeers‐ omstandigheden.

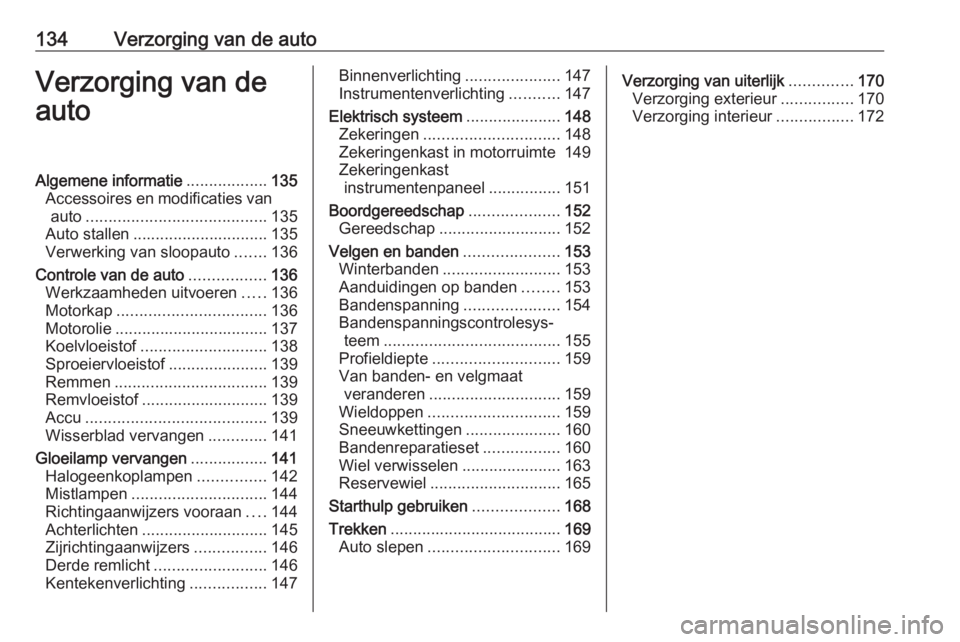

134Verzorging van de autoVerzorging van de
autoAlgemene informatie ..................135
Accessoires en modificaties van auto ........................................ 135
Auto stallen .............................. 135
Verwerking van sloopauto .......136
Controle van de auto .................136
Werkzaamheden uitvoeren .....136
Motorkap ................................. 136
Motorolie .................................. 137
Koelvloeistof ............................ 138
Sproeiervloeistof ......................139
Remmen .................................. 139
Remvloeistof ............................ 139
Accu ........................................ 139
Wisserblad vervangen .............141
Gloeilamp vervangen .................141
Halogeenkoplampen ...............142
Mistlampen .............................. 144
Richtingaanwijzers vooraan ....144
Achterlichten ............................ 145
Zijrichtingaanwijzers ................146
Derde remlicht ......................... 146
Kentekenverlichting .................147Binnenverlichting .....................147
Instrumentenverlichting ...........147
Elektrisch systeem .....................148
Zekeringen .............................. 148
Zekeringenkast in motorruimte 149
Zekeringenkast instrumentenpaneel ................151
Boordgereedschap ....................152
Gereedschap ........................... 152
Velgen en banden .....................153
Winterbanden .......................... 153
Aanduidingen op banden ........153
Bandenspanning .....................154
Bandenspanningscontrolesys‐ teem ....................................... 155
Profieldiepte ............................ 159
Van banden- en velgmaat veranderen ............................. 159
Wieldoppen ............................. 159
Sneeuwkettingen .....................160
Bandenreparatieset .................160
Wiel verwisselen ......................163
Reservewiel ............................. 165
Starthulp gebruiken ...................168
Trekken ...................................... 169
Auto slepen ............................. 169Verzorging van uiterlijk ..............170
Verzorging exterieur ................170
Verzorging interieur .................172

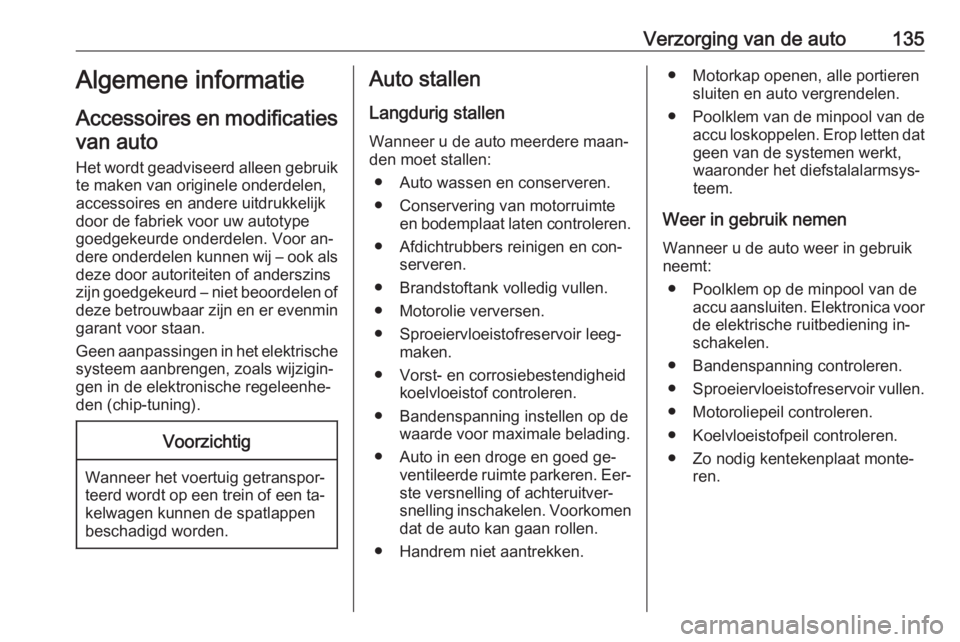

Verzorging van de auto135Algemene informatie
Accessoires en modificaties van auto
Het wordt geadviseerd alleen gebruik te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor an‐
dere onderdelen kunnen wij – ook als deze door autoriteiten of anderszins
zijn goedgekeurd – niet beoordelen of deze betrouwbaar zijn en er evenmin
garant voor staan.
Geen aanpassingen in het elektrische systeem aanbrengen, zoals wijzigin‐
gen in de elektronische regeleenhe‐
den (chip-tuning).Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een ta‐ kelwagen kunnen de spatlappen
beschadigd worden.
Auto stallen
Langdurig stallen Wanneer u de auto meerdere maan‐
den moet stallen:
● Auto wassen en conserveren.
● Conservering van motorruimte en bodemplaat laten controleren.
● Afdichtrubbers reinigen en con‐ serveren.
● Brandstoftank volledig vullen.
● Motorolie verversen.
● Sproeiervloeistofreservoir leeg‐ maken.
● Vorst- en corrosiebestendigheid koelvloeistof controleren.
● Bandenspanning instellen op de waarde voor maximale belading.
● Auto in een droge en goed ge‐ ventileerde ruimte parkeren. Eer‐ste versnelling of achteruitver‐
snelling inschakelen. Voorkomen
dat de auto kan gaan rollen.
● Handrem niet aantrekken.● Motorkap openen, alle portieren sluiten en auto vergrendelen.
● Poolklem van de minpool van de accu loskoppelen. Erop letten datgeen van de systemen werkt,
waaronder het diefstalalarmsys‐
teem.
Weer in gebruik nemen Wanneer u de auto weer in gebruik
neemt:
● Poolklem op de minpool van de accu aansluiten. Elektronica voorde elektrische ruitbediening in‐schakelen.
● Bandenspanning controleren. ● Sproeiervloeistofreservoir vullen.
● Motoroliepeil controleren.
● Koelvloeistofpeil controleren.
● Zo nodig kentekenplaat monte‐ ren.

136Verzorging van de autoVerwerking van sloopauto
Informatie over autodemontagebe‐
drijven en de recycling van sloopau‐
to's vindt u op onze website. Laat dit
werk uitsluitend over aan een erkend
autodemontagebedrijf.
Gasvoertuigen moeten worden afge‐
voerd door een speciaal daartoe be‐
voegd bedrijf.Controle van de auto
Werkzaamheden uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking uit‐ voeren.
De koelventilator kan ook bij uit‐
geschakelde ontsteking gaan
draaien.
9 Gevaar
Het ontstekingssysteem werkt met
een extreem hoge spanning. Nietaanraken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.

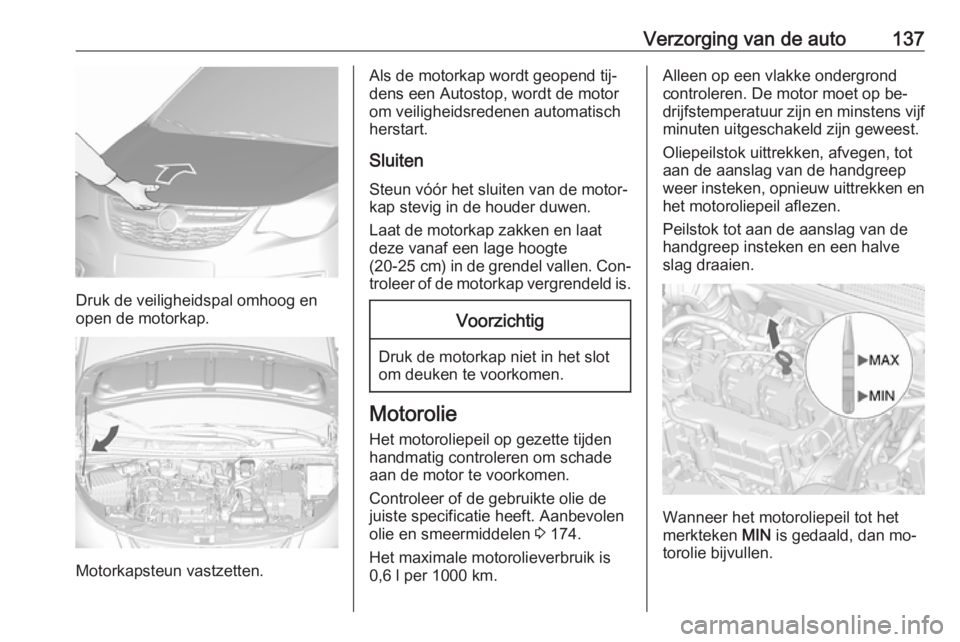

Verzorging van de auto137
Druk de veiligheidspal omhoog en
open de motorkap.
Motorkapsteun vastzetten.
Als de motorkap wordt geopend tij‐
dens een Autostop, wordt de motor om veiligheidsredenen automatischherstart.
Sluiten
Steun vóór het sluiten van de motor‐ kap stevig in de houder duwen.
Laat de motorkap zakken en laat
deze vanaf een lage hoogte
(20-25 cm ) in de grendel vallen. Con‐
troleer of de motorkap vergrendeld is.Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Het motoroliepeil op gezette tijden
handmatig controleren om schade
aan de motor te voorkomen.
Controleer of de gebruikte olie de
juiste specificatie heeft. Aanbevolen
olie en smeermiddelen 3 174.
Het maximale motorolieverbruik is 0,6 l per 1000 km.
Alleen op een vlakke ondergrond
controleren. De motor moet op be‐
drijfstemperatuur zijn en minstens vijf minuten uitgeschakeld zijn geweest.
Oliepeilstok uittrekken, afvegen, tot
aan de aanslag van de handgreep
weer insteken, opnieuw uittrekken en
het motoroliepeil aflezen.
Peilstok tot aan de aanslag van de
handgreep insteken en een halve
slag draaien.
Wanneer het motoroliepeil tot het
merkteken MIN is gedaald, dan mo‐
torolie bijvullen.

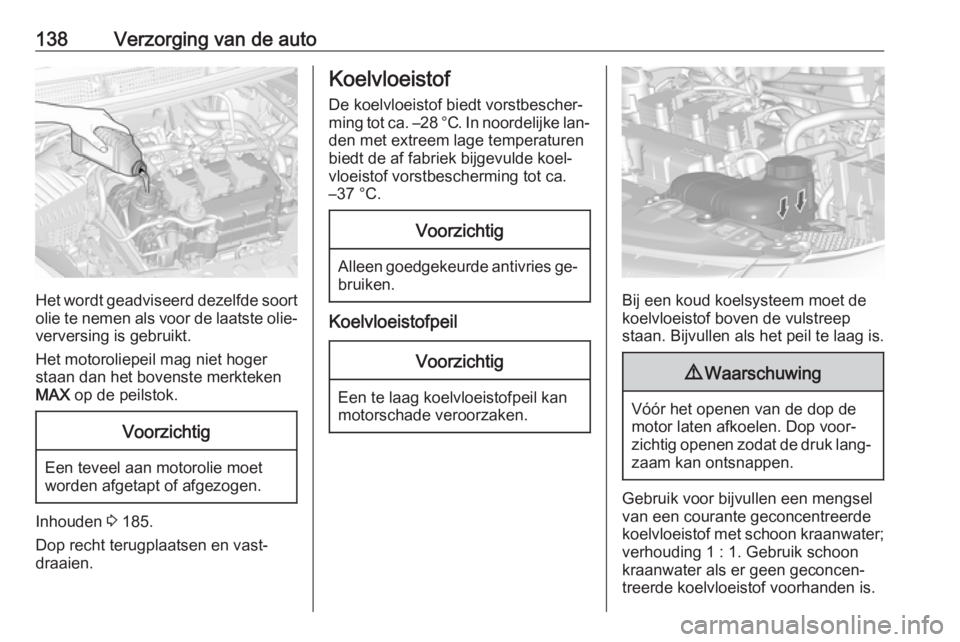

138Verzorging van de auto
Het wordt geadviseerd dezelfde soort
olie te nemen als voor de laatste olie‐
verversing is gebruikt.
Het motoroliepeil mag niet hoger
staan dan het bovenste merkteken
MAX op de peilstok.
Voorzichtig
Een teveel aan motorolie moet
worden afgetapt of afgezogen.
Inhouden 3 185.
Dop recht terugplaatsen en vast‐ draaien.
Koelvloeistof
De koelvloeistof biedt vorstbescher‐
ming tot ca. –28 °C. In noordelijke lan‐
den met extreem lage temperaturen
biedt de af fabriek bijgevulde koel‐
vloeistof vorstbescherming tot ca.
–37 °C.Voorzichtig
Alleen goedgekeurde antivries ge‐ bruiken.
Koelvloeistofpeil
Voorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.
Bij een koud koelsysteem moet de koelvloeistof boven de vulstreep
staan. Bijvullen als het peil te laag is.
9 Waarschuwing
Vóór het openen van de dop de
motor laten afkoelen. Dop voor‐
zichtig openen zodat de druk lang‐
zaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een courante geconcentreerde
koelvloeistof met schoon kraanwater; verhouding 1 : 1. Gebruik schoon
kraanwater als er geen geconcen‐
treerde koelvloeistof voorhanden is.
