Verzorging van de auto149
Zekeringtrekker van bovenaf op de
verschillende typen zekering zetten
en zekering lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los, til het op en ver‐
wijder het.

150Verzorging van de autoNr.Stroomkring1Achterklep2–3Verwarmbare achterruit4Verwarmbare buitenspiegel5Zonnedak6Transmissieregelmodule7Motorregelmodule8–9ABS10Carrosserieregelmodule, span‐
ning11Achteruitkijkcamera12–13–14Motorregelmodule/transmissie‐
regelmodule15Verstuiversysteem/startmotor16Brandstofpomp17Motorregelmodule118Motorregelmodule2Nr.Stroomkring19Verstuiversysteem/ontsteking20Airconditioning21Accusensor22Elektrisch stuurslot23Koelventilator laag24–25Schakelaar buitenspiegel26Motorregelmodule/geautomati‐
seerde versnellingsbakmodule27Brandstofsysteem28Remschakelaar29Stoelbezettingsherkenning30Koplampverstelling31Claxon32Mistlamp33Grootlicht links34Grootlicht rechts35–36Achterruitenwisser37Bochtverlichting linksNr.Stroomkring38Ruitensproeier39Bochtverlichting rechts40–41–42Startmotor 243Instrumentenpaneel44Geautomatiseerde versnel‐
lingsbak45Startmotor 146ABS47Koelventilator hoog48Ruitenwisser voor49Carrosserieregelmodule/
vertraagde uitschakeling stroom
Klik na het vervangen van doorge‐
brande zekeringen het deksel van het
zekeringenkastje weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.

Verzorging van de auto151Zekeringenkast
instrumentenpaneel
De zekeringenkast zit achter een dek‐ sel in het instrumentenpaneel aan de
bestuurderskant.
Druk de borglippen in, klap het deksel naar beneden en verwijder deze om
het opbergvak te openen.
Nr.Stroomkring1Onstar2Airconditioning3Instrumentenpaneel4Transmissieregelmodule5Infotainment6Carrosserieregelmodule7Parkeerhulp achter8Datalinkverbinding9Elektrisch stuurslot10Detectie- en diagnosemodule11Gelijkstroomtransformator12–13Elektronisch tolheffingssysteem14Lineaire stroommodule15Centrale vergrendeling/ontste‐
kingssysteem16Ontstekingssysteem17frontaanrijdingswaarschuwing18Instrumentenpaneel

152Verzorging van de autoNr.Stroomkring19Indicatie frontaanrijdingswaar‐
schuwing20Koplampverstelling21Elektrisch bediende ruiten, voor22Elektrisch bediende ruiten,
achter23–24Geautomatiseerde versnellings‐
bakmodule25Extra stopcontact26Zonnedak27–28Carrosserieregelmodule 829Carrosserieregelmodule 730Carrosserieregelmodule 631Carrosserieregelmodule 532Carrosserieregelmodule 433Carrosserieregelmodule 334Carrosserieregelmodule 235Carrosserieregelmodule 1
–Nr.Stroomkring36Ontstekingssysteem37Stuurbedieningsknop led38–39Logistic/gelijkstroomtransfor‐
mator40Elektrisch bediende ruit,
bestuurder41Aanjager42Stoelverwarming, voor43Aircoregelmodule44Verwarmd stuurwiel45Carrosserieregelmodule 2Boordgereedschap
Gereedschap
Auto’s met bandenreparatieset
Het boordgereedschap bevindt zich
samen met de bandenreparatieset onder de vloerplaat van de bagage‐
ruimte.

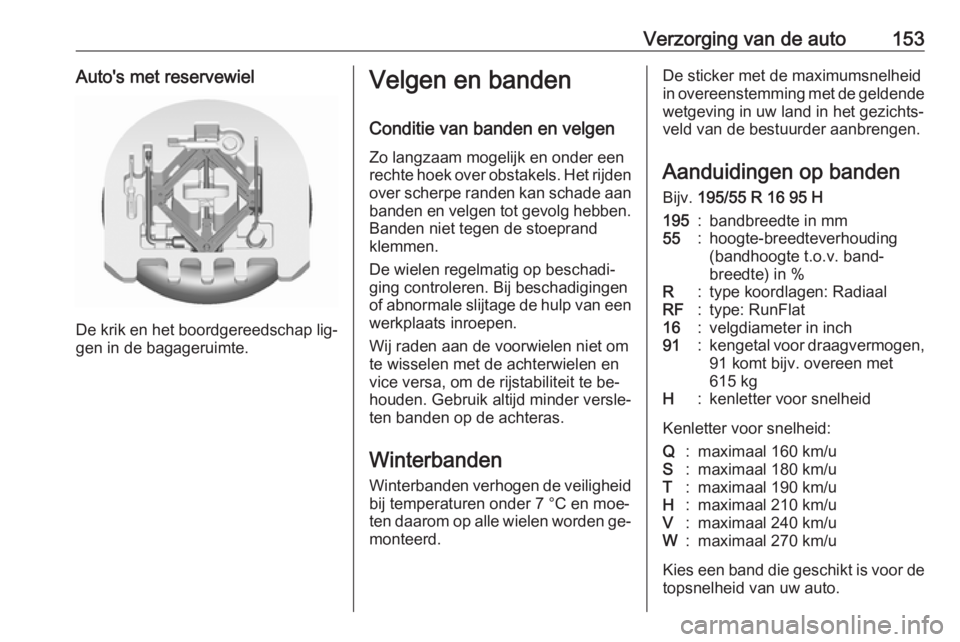

Verzorging van de auto153Auto's met reservewiel
De krik en het boordgereedschap lig‐gen in de bagageruimte.
Velgen en banden
Conditie van banden en velgen Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden
over scherpe randen kan schade aan banden en velgen tot gevolg hebben.
Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een werkplaats inroepen.
Wij raden aan de voorwielen niet om
te wisselen met de achterwielen en
vice versa, om de rijstabiliteit te be‐
houden. Gebruik altijd minder versle‐
ten banden op de achteras.
Winterbanden
Winterbanden verhogen de veiligheid
bij temperaturen onder 7 °C en moe‐
ten daarom op alle wielen worden ge‐ monteerd.De sticker met de maximumsnelheidin overeenstemming met de geldende
wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.
Aanduidingen op banden Bijv. 195/55 R 16 95 H195:bandbreedte in mm55:hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:type koordlagen: RadiaalRF:type: RunFlat16:velgdiameter in inch91:kengetal voor draagvermogen, 91 komt bijv. overeen met
615 kgH:kenletter voor snelheid
Kenletter voor snelheid:
Q:maximaal 160 km/uS:maximaal 180 km/uT:maximaal 190 km/uH:maximaal 210 km/uV:maximaal 240 km/uW:maximaal 270 km/u
Kies een band die geschikt is voor de
topsnelheid van uw auto.

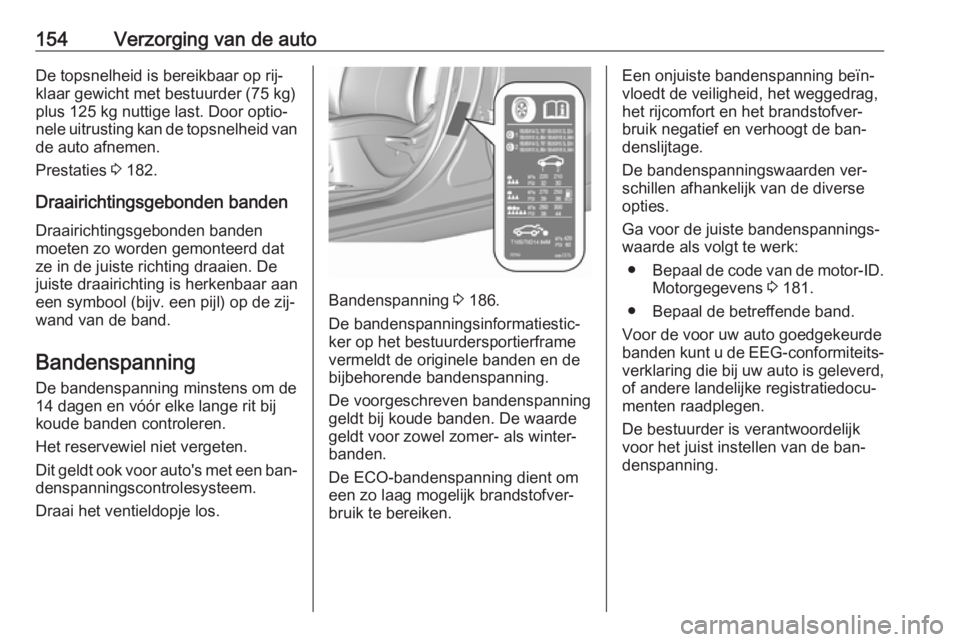

154Verzorging van de autoDe topsnelheid is bereikbaar op rij‐
klaar gewicht met bestuurder (75 kg)
plus 125 kg nuttige last. Door optio‐
nele uitrusting kan de topsnelheid van de auto afnemen.
Prestaties 3 182.
Draairichtingsgebonden banden
Draairichtingsgebonden banden
moeten zo worden gemonteerd dat
ze in de juiste richting draaien. De
juiste draairichting is herkenbaar aan
een symbool (bijv. een pijl) op de zij‐
wand van de band.
Bandenspanning De bandenspanning minstens om de
14 dagen en vóór elke lange rit bij
koude banden controleren.
Het reservewiel niet vergeten.
Dit geldt ook voor auto's met een ban‐
denspanningscontrolesysteem.
Draai het ventieldopje los.
Bandenspanning 3 186.
De bandenspanningsinformatiestic‐ ker op het bestuurdersportierframe
vermeldt de originele banden en de
bijbehorende bandenspanning.
De voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties.
Ga voor de juiste bandenspannings‐
waarde als volgt te werk:
● Bepaal de code van de motor-ID.
Motorgegevens 3 181.
● Bepaal de betreffende band.
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd, of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk
voor het juist instellen van de ban‐
denspanning.

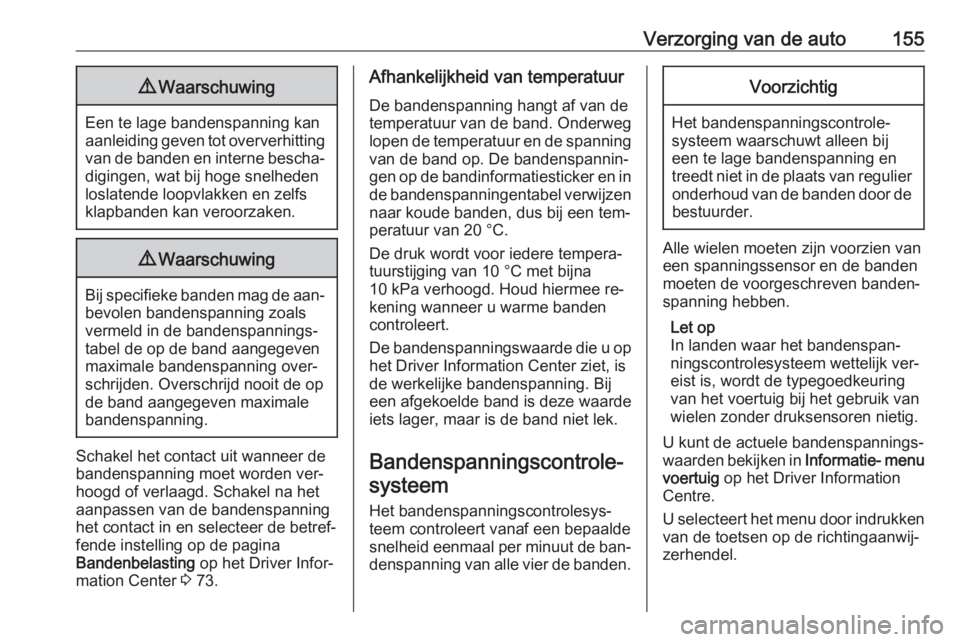

Verzorging van de auto1559Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
9 Waarschuwing
Bij specifieke banden mag de aan‐
bevolen bandenspanning zoals
vermeld in de bandenspannings‐
tabel de op de band aangegeven
maximale bandenspanning over‐
schrijden. Overschrijd nooit de op
de band aangegeven maximale
bandenspanning.
Schakel het contact uit wanneer de
bandenspanning moet worden ver‐
hoogd of verlaagd. Schakel na het
aanpassen van de bandenspanning
het contact in en selecteer de betref‐
fende instelling op de pagina
Bandenbelasting op het Driver Infor‐
mation Center 3 73.
Afhankelijkheid van temperatuur
De bandenspanning hangt af van detemperatuur van de band. Onderweg
lopen de temperatuur en de spanning
van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in de bandenspanningentabel verwijzen
naar koude banden, dus bij een tem‐
peratuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee re‐
kening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde iets lager, maar is de band niet lek.
Bandenspanningscontrole‐systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de ban‐ denspanning van alle vier de banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een spanningssensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
U kunt de actuele bandenspannings‐
waarden bekijken in Informatie- menu
voertuig op het Driver Information
Centre.
U selecteert het menu door indrukken van de toetsen op de richtingaanwij‐
zerhendel.

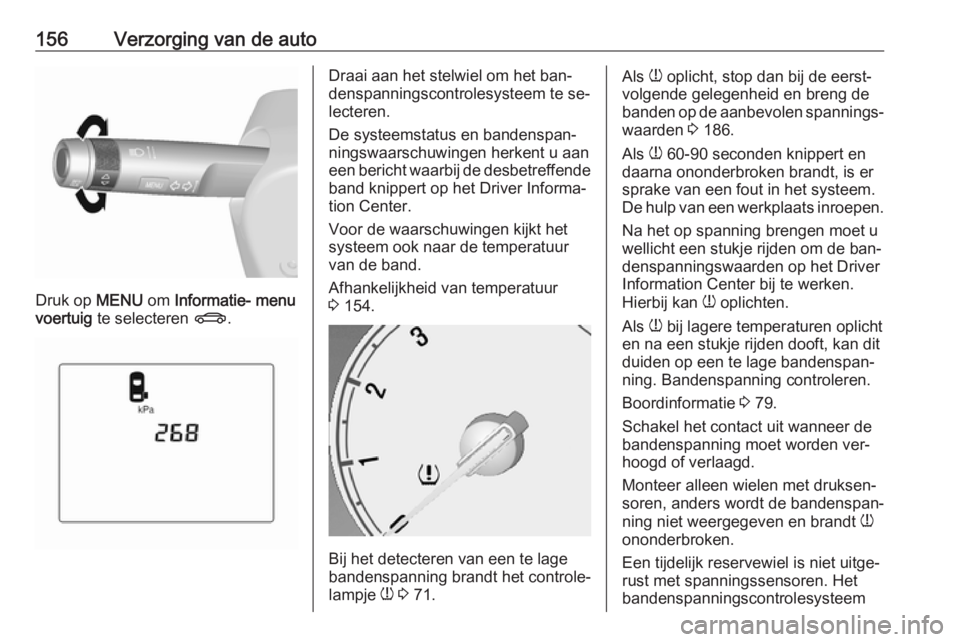

156Verzorging van de auto
Druk op MENU om Informatie- menu
voertuig te selecteren X.
Draai aan het stelwiel om het ban‐
denspanningscontrolesysteem te se‐ lecteren.
De systeemstatus en bandenspan‐
ningswaarschuwingen herkent u aan een bericht waarbij de desbetreffende
band knippert op het Driver Informa‐
tion Center.
Voor de waarschuwingen kijkt het
systeem ook naar de temperatuur
van de band.
Afhankelijkheid van temperatuur
3 154.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 71.
Als
w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 186.
Als w 60-90 seconden knippert en
daarna ononderbroken brandt, is er
sprake van een fout in het systeem.
De hulp van een werkplaats inroepen.
Na het op spanning brengen moet u
wellicht een stukje rijden om de ban‐
denspanningswaarden op het Driver
Information Center bij te werken.
Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit
duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 79.
Schakel het contact uit wanneer de
bandenspanning moet worden ver‐
hoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
ononderbroken.
Een tijdelijk reservewiel is niet uitge‐
rust met spanningssensoren. Het
bandenspanningscontrolesysteem

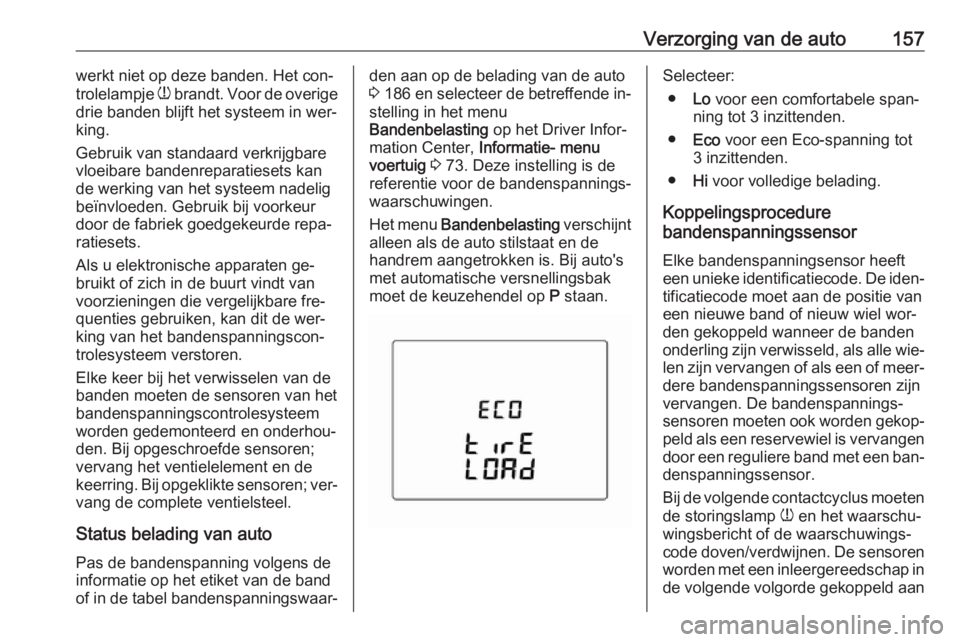

Verzorging van de auto157werkt niet op deze banden. Het con‐
trolelampje w brandt. Voor de overige
drie banden blijft het systeem in wer‐
king.
Gebruik van standaard verkrijgbare
vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten ge‐
bruikt of zich in de buurt vindt van
voorzieningen die vergelijkbare fre‐
quenties gebruiken, kan dit de wer‐
king van het bandenspanningscon‐
trolesysteem verstoren.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Bij opgeschroefde sensoren;
vervang het ventielelement en de
keerring. Bij opgeklikte sensoren; ver‐
vang de complete ventielsteel.
Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐den aan op de belading van de auto
3 186 en selecteer de betreffende in‐
stelling in het menu
Bandenbelasting op het Driver Infor‐
mation Center, Informatie- menu
voertuig 3 73. Deze instelling is de
referentie voor de bandenspannings‐ waarschuwingen.
Het menu Bandenbelasting verschijnt
alleen als de auto stilstaat en de
handrem aangetrokken is. Bij auto's
met automatische versnellingsbak
moet de keuzehendel op P staan.Selecteer:
● Lo voor een comfortabele span‐
ning tot 3 inzittenden.
● Eco voor een Eco-spanning tot
3 inzittenden.
● Hi voor volledige belading.
Koppelingsprocedure
bandenspanningssensor
Elke bandenspanningsensor heeft
een unieke identificatiecode. De iden‐ tificatiecode moet aan de positie van
een nieuwe band of nieuw wiel wor‐
den gekoppeld wanneer de banden
onderling zijn verwisseld, als alle wie‐
len zijn vervangen of als een of meer‐ dere bandenspanningssensoren zijn
vervangen. De bandenspannings‐ sensoren moeten ook worden gekop‐
peld als een reservewiel is vervangen door een reguliere band met een ban‐ denspanningssensor.
Bij de volgende contactcyclus moeten
de storingslamp w en het waarschu‐
wingsbericht of de waarschuwings‐
code doven/verdwijnen. De sensoren worden met een inleergereedschap inde volgende volgorde gekoppeld aan

158Verzorging van de autode wielposities: voorwiel linkerzijde,
voorwiel rechterzijde, achterwiel
rechterzijde en achterwiel linkerzijde.
De richtingaanwijzer in de huidige ac‐ tieve stand wordt verlicht totdat de
sensor is gekoppeld.
Neem contact op met een werkplaats
voor onderhoud of om inleergereed‐
schap aan te schaffen. U hebt twee
minuten voor het koppelen van de po‐
sitie van het eerste wiel en vijf minu‐
ten voor het koppelen van de positie
van alle vier de wielen. Bij het over‐
schrijden van deze tijd stopt het kop‐
pelen en moet u opnieuw beginnen.
De koppelingsprocedure voor de ban‐ denspanningssensoren is als volgt:
1. Handrem aantrekken.
2. Schakel het contact in.
3. Bij auto's met geautomatiseerde versnellingsbak: Trap het rempe‐
daal in en houd het vast. Breng en
houd de keuzehendel vijf secon‐
den in stand N tot P wordt weer‐
gegeven op het Driver Information Center. P geeft aan dat het kop‐
pelen van de sensoren kan wor‐ den gestart.Bij auto's met handgeschakelde
versnellingsbak: selecteer Neu‐
traalstand.
4. Gebruik MENU op de richtingaan‐
wijzerhendel om Informatiemenu
voertuig op het Driver Information
Center te selecteren.
5. Draai het stelwieltje om naar het bandenspanningsmenu te schui‐
ven.
6. Druk op SET/CLR om het koppe‐
len van de sensoren te starten. Er
moet een bericht met een vraag
om acceptatie van het proces ver‐ schijnen.
7. Druk nogmaals op SET/CLR om
de selectie te bevestigen. De cla‐
xon piept twee keer om aan te ge‐
ven dat de ontvanger in de inleer‐ modus staat.
8. Begin met de voorwiel aan de lin‐ kerzijde.
9. Zet de inleertool bij het ventiel te‐ gen de wang van de band. Druk
daarna op de toets om de ban‐
denspanningssensor te activeren. De claxon piept ter bevestigingdat de sensoridentificatiecode
aan de positie van dit wiel is ge‐
koppeld.
10. Ga verder met het voorwiel rechts
en herhaal de procedure zoals be‐
schreven in stap 9.
11. Ga verder met het achterwiel rechts en herhaal de procedure
zoals beschreven in stap 9.
12. Ga verder met het achterwiel links
en herhaal de procedure zoals be‐
schreven in stap 9. De claxon
piept twee keer ter aanduiding dat de sensoridentificatiecode aan
het linkerachterwiel is gekoppeld
en dat de procedure voor het kop‐ pelen van de bandenspannings‐
sensoren afgesloten is.
13. Schakel het contact uit.
14. Breng alle vier banden op de aan‐
bevolen bandenspanning zoals
aangegeven op het etiket ban‐
deninformatie.
15. Zorg dat de bandenlaadstatus volgens de geselecteerde span‐
ning is ingesteld 3 73.
