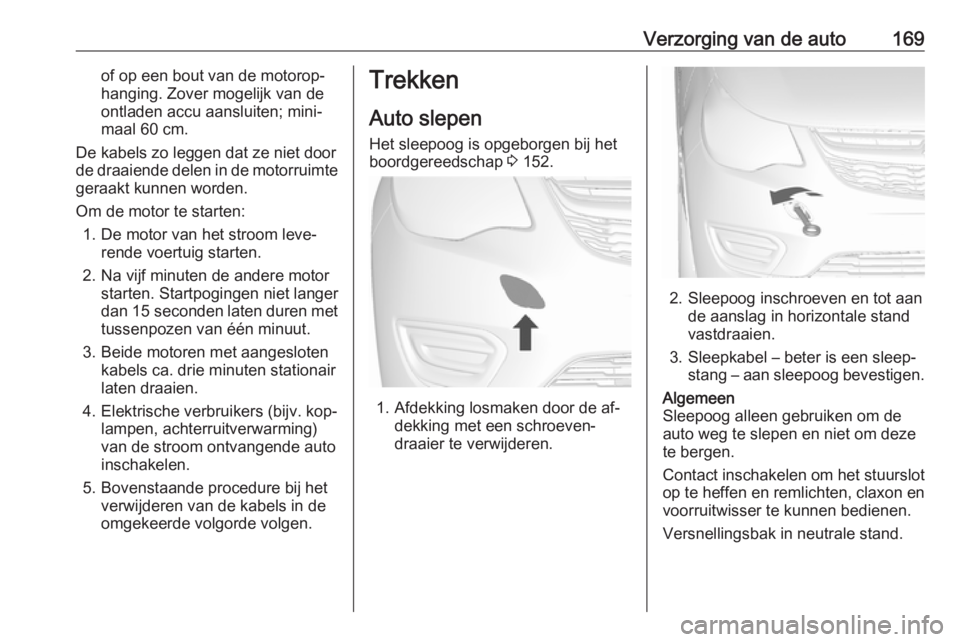

Verzorging van de auto169of op een bout van de motorop‐
hanging. Zover mogelijk van de
ontladen accu aansluiten; mini‐
maal 60 cm.
De kabels zo leggen dat ze niet door
de draaiende delen in de motorruimte
geraakt kunnen worden.
Om de motor te starten: 1. De motor van het stroom leve‐ rende voertuig starten.
2. Na vijf minuten de andere motor starten. Startpogingen niet langerdan 15 seconden laten duren met
tussenpozen van één minuut.
3. Beide motoren met aangesloten kabels ca. drie minuten stationair
laten draaien.
4. Elektrische verbruikers (bijv. kop‐ lampen, achterruitverwarming)
van de stroom ontvangende auto
inschakelen.
5. Bovenstaande procedure bij het verwijderen van de kabels in de
omgekeerde volgorde volgen.Trekken
Auto slepen
Het sleepoog is opgeborgen bij het
boordgereedschap 3 152.
1. Afdekking losmaken door de af‐
dekking met een schroeven‐
draaier te verwijderen.
2. Sleepoog inschroeven en tot aan de aanslag in horizontale stand
vastdraaien.
3. Sleepkabel – beter is een sleep‐ stang – aan sleepoog bevestigen.
Algemeen
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.
Contact inschakelen om het stuurslot
op te heffen en remlichten, claxon en voorruitwisser te kunnen bedienen.
Versnellingsbak in neutrale stand.

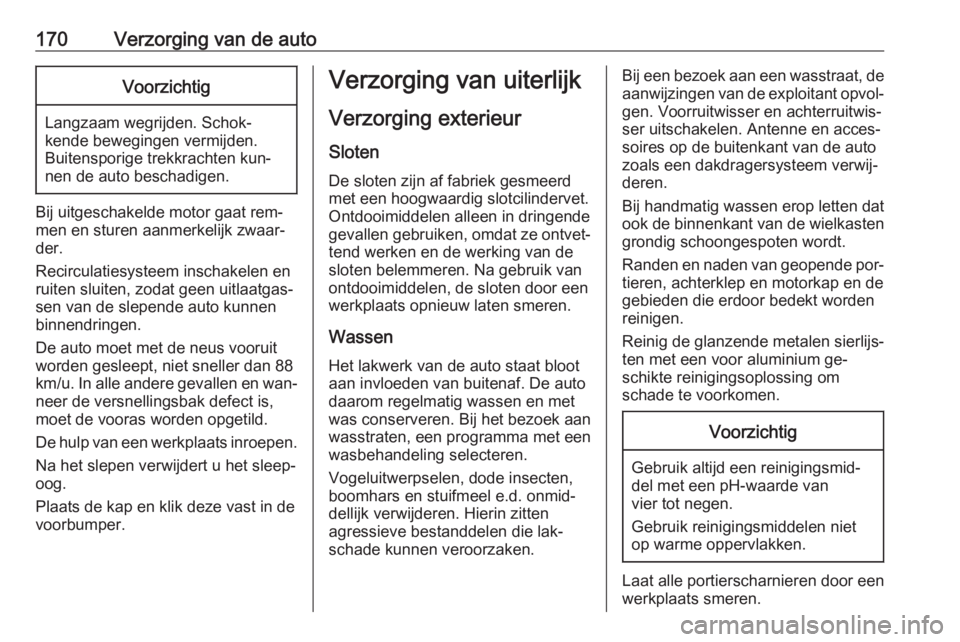

170Verzorging van de autoVoorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten kun‐ nen de auto beschadigen.
Bij uitgeschakelde motor gaat rem‐
men en sturen aanmerkelijk zwaar‐
der.
Recirculatiesysteem inschakelen en ruiten sluiten, zodat geen uitlaatgas‐
sen van de slepende auto kunnen
binnendringen.
De auto moet met de neus vooruit
worden gesleept, niet sneller dan 88
km/u. In alle andere gevallen en wan‐
neer de versnellingsbak defect is,
moet de vooras worden opgetild.
De hulp van een werkplaats inroepen. Na het slepen verwijdert u het sleep‐oog.
Plaats de kap en klik deze vast in de
voorbumper.
Verzorging van uiterlijk
Verzorging exterieur
Sloten
De sloten zijn af fabriek gesmeerd
met een hoogwaardig slotcilindervet.
Ontdooimiddelen alleen in dringende gevallen gebruiken, omdat ze ontvet‐
tend werken en de werking van de
sloten belemmeren. Na gebruik van
ontdooimiddelen, de sloten door een
werkplaats opnieuw laten smeren.
Wassen
Het lakwerk van de auto staat bloot
aan invloeden van buitenaf. De auto
daarom regelmatig wassen en met
was conserveren. Bij het bezoek aan
wasstraten, een programma met een
wasbehandeling selecteren.
Vogeluitwerpselen, dode insecten, boomhars en stuifmeel e.d. onmid‐
dellijk verwijderen. Hierin zitten
agressieve bestanddelen die lak‐
schade kunnen veroorzaken.Bij een bezoek aan een wasstraat, de aanwijzingen van de exploitant opvol‐
gen. Voorruitwisser en achterruitwis‐
ser uitschakelen. Antenne en acces‐
soires op de buitenkant van de auto
zoals een dakdragersysteem verwij‐
deren.
Bij handmatig wassen erop letten dat
ook de binnenkant van de wielkasten grondig schoongespoten wordt.
Randen en naden van geopende por‐
tieren, achterklep en motorkap en de
gebieden die erdoor bedekt worden
reinigen.
Reinig de glanzende metalen sierlijs‐
ten met een voor aluminium ge‐
schikte reinigingsoplossing om
schade te voorkomen.Voorzichtig
Gebruik altijd een reinigingsmid‐
del met een pH-waarde van
vier tot negen.
Gebruik reinigingsmiddelen niet
op warme oppervlakken.
Laat alle portierscharnieren door een
werkplaats smeren.

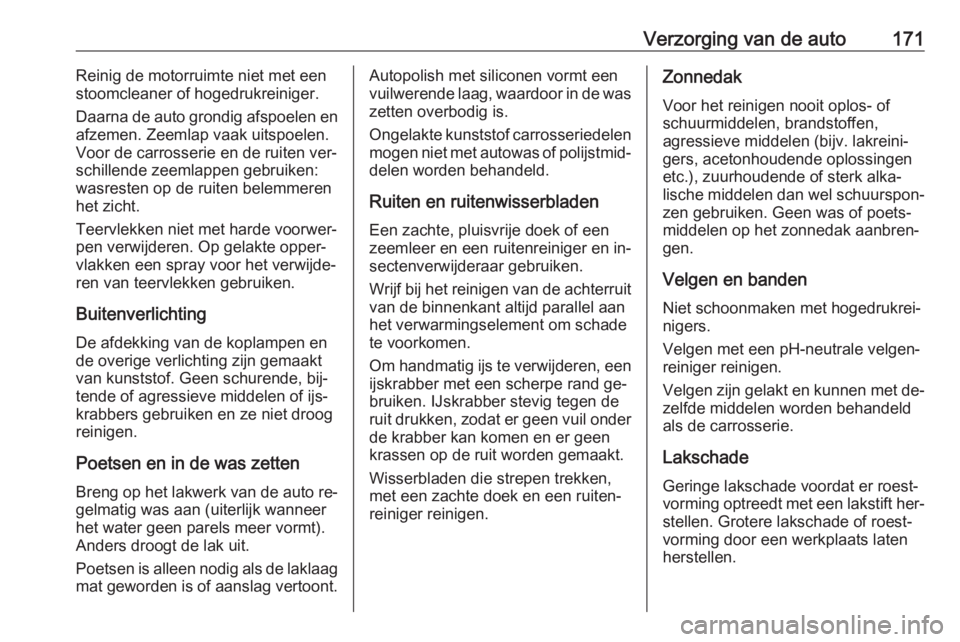

Verzorging van de auto171Reinig de motorruimte niet met een
stoomcleaner of hogedrukreiniger.
Daarna de auto grondig afspoelen en
afzemen. Zeemlap vaak uitspoelen.
Voor de carrosserie en de ruiten ver‐
schillende zeemlappen gebruiken:
wasresten op de ruiten belemmeren
het zicht.
Teervlekken niet met harde voorwer‐
pen verwijderen. Op gelakte opper‐
vlakken een spray voor het verwijde‐
ren van teervlekken gebruiken.
Buitenverlichting
De afdekking van de koplampen en
de overige verlichting zijn gemaakt
van kunststof. Geen schurende, bij‐
tende of agressieve middelen of ijs‐ krabbers gebruiken en ze niet droogreinigen.
Poetsen en in de was zetten
Breng op het lakwerk van de auto re‐ gelmatig was aan (uiterlijk wanneerhet water geen parels meer vormt).
Anders droogt de lak uit.
Poetsen is alleen nodig als de laklaag
mat geworden is of aanslag vertoont.Autopolish met siliconen vormt een
vuilwerende laag, waardoor in de was
zetten overbodig is.
Ongelakte kunststof carrosseriedelen mogen niet met autowas of polijstmid‐ delen worden behandeld.
Ruiten en ruitenwisserbladen
Een zachte, pluisvrije doek of een
zeemleer en een ruitenreiniger en in‐
sectenverwijderaar gebruiken.
Wrijf bij het reinigen van de achterruit van de binnenkant altijd parallel aan
het verwarmingselement om schade
te voorkomen.
Om handmatig ijs te verwijderen, een ijskrabber met een scherpe rand ge‐
bruiken. IJskrabber stevig tegen de
ruit drukken, zodat er geen vuil onder
de krabber kan komen en er geen
krassen op de ruit worden gemaakt.
Wisserbladen die strepen trekken,
met een zachte doek en een ruiten‐
reiniger reinigen.Zonnedak
Voor het reinigen nooit oplos- of
schuurmiddelen, brandstoffen,
agressieve middelen (bijv. lakreini‐
gers, acetonhoudende oplossingen
etc.), zuurhoudende of sterk alka‐
lische middelen dan wel schuurspon‐
zen gebruiken. Geen was of poets‐
middelen op het zonnedak aanbren‐
gen.
Velgen en banden
Niet schoonmaken met hogedrukrei‐
nigers.
Velgen met een pH-neutrale velgen‐
reiniger reinigen.
Velgen zijn gelakt en kunnen met de‐
zelfde middelen worden behandeld
als de carrosserie.
Lakschade
Geringe lakschade voordat er roest‐
vorming optreedt met een lakstift her‐ stellen. Grotere lakschade of roest‐
vorming door een werkplaats laten
herstellen.

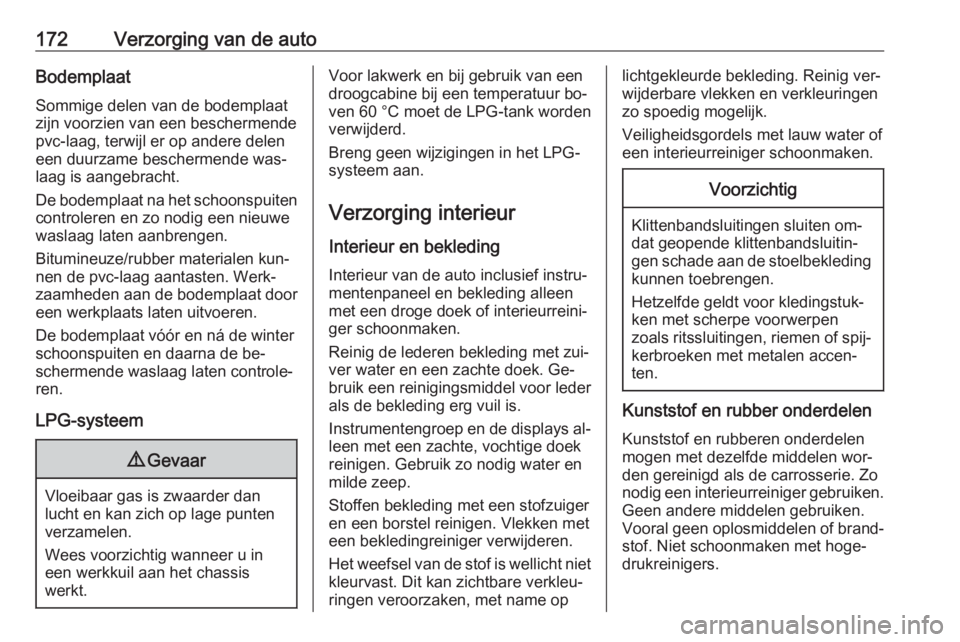

172Verzorging van de autoBodemplaat
Sommige delen van de bodemplaat zijn voorzien van een beschermende
pvc-laag, terwijl er op andere delen
een duurzame beschermende was‐
laag is aangebracht.
De bodemplaat na het schoonspuiten controleren en zo nodig een nieuwe
waslaag laten aanbrengen.
Bitumineuze/rubber materialen kun‐
nen de pvc-laag aantasten. Werk‐
zaamheden aan de bodemplaat door een werkplaats laten uitvoeren.
De bodemplaat vóór en ná de winter
schoonspuiten en daarna de be‐ schermende waslaag laten controle‐
ren.
LPG-systeem9 Gevaar
Vloeibaar gas is zwaarder dan
lucht en kan zich op lage punten
verzamelen.
Wees voorzichtig wanneer u in
een werkkuil aan het chassis
werkt.
Voor lakwerk en bij gebruik van een
droogcabine bij een temperatuur bo‐
ven 60 °C moet de LPG-tank worden
verwijderd.
Breng geen wijzigingen in het LPG-
systeem aan.
Verzorging interieur
Interieur en bekleding
Interieur van de auto inclusief instru‐
mentenpaneel en bekleding alleen
met een droge doek of interieurreini‐
ger schoonmaken.
Reinig de lederen bekleding met zui‐
ver water en een zachte doek. Ge‐
bruik een reinigingsmiddel voor leder
als de bekleding erg vuil is.
Instrumentengroep en de displays al‐
leen met een zachte, vochtige doek
reinigen. Gebruik zo nodig water en
milde zeep.
Stoffen bekleding met een stofzuiger
en een borstel reinigen. Vlekken met een bekledingreiniger verwijderen.
Het weefsel van de stof is wellicht niet kleurvast. Dit kan zichtbare verkleu‐ringen veroorzaken, met name oplichtgekleurde bekleding. Reinig ver‐
wijderbare vlekken en verkleuringen
zo spoedig mogelijk.
Veiligheidsgordels met lauw water of
een interieurreiniger schoonmaken.Voorzichtig
Klittenbandsluitingen sluiten om‐
dat geopende klittenbandsluitin‐
gen schade aan de stoelbekleding kunnen toebrengen.
Hetzelfde geldt voor kledingstuk‐
ken met scherpe voorwerpen
zoals ritssluitingen, riemen of spij‐ kerbroeken met metalen accen‐
ten.
Kunststof en rubber onderdelen
Kunststof en rubberen onderdelen
mogen met dezelfde middelen wor‐
den gereinigd als de carrosserie. Zo
nodig een interieurreiniger gebruiken. Geen andere middelen gebruiken.
Vooral geen oplosmiddelen of brand‐ stof. Niet schoonmaken met hoge‐
drukreinigers.

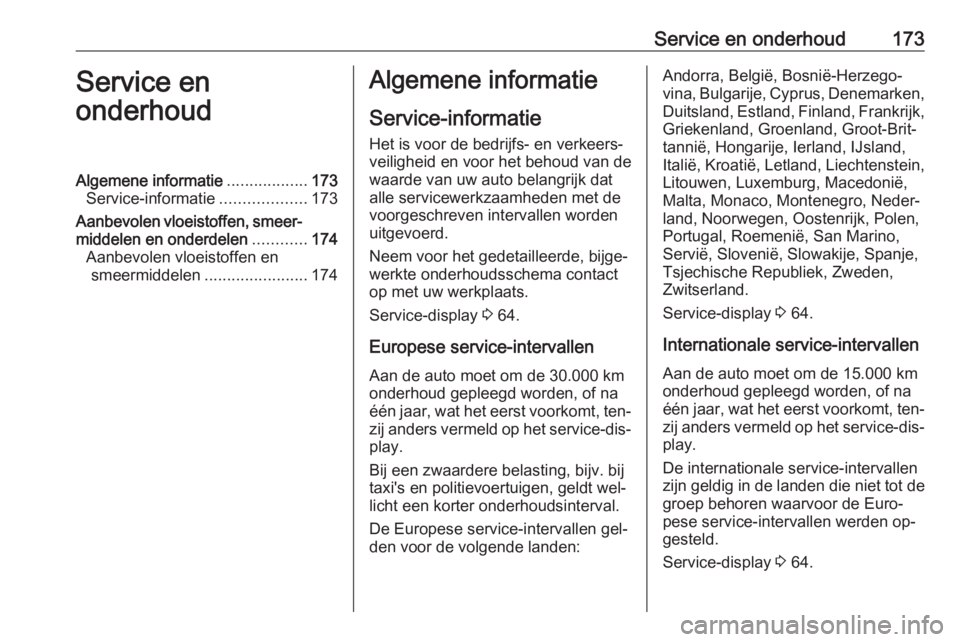

Service en onderhoud173Service en
onderhoudAlgemene informatie ..................173
Service-informatie ...................173
Aanbevolen vloeistoffen, smeer‐ middelen en onderdelen ............174
Aanbevolen vloeistoffen en smeermiddelen .......................174Algemene informatie
Service-informatie
Het is voor de bedrijfs- en verkeers‐ veiligheid en voor het behoud van de
waarde van uw auto belangrijk dat
alle servicewerkzaamheden met de
voorgeschreven intervallen worden
uitgevoerd.
Neem voor het gedetailleerde, bijge‐
werkte onderhoudsschema contact
op met uw werkplaats.
Service-display 3 64.
Europese service-intervallen Aan de auto moet om de 30.000 km
onderhoud gepleegd worden, of na
één jaar, wat het eerst voorkomt, ten‐
zij anders vermeld op het service-dis‐
play.
Bij een zwaardere belasting, bijv. bij
taxi's en politievoertuigen, geldt wel‐
licht een korter onderhoudsinterval.
De Europese service-intervallen gel‐
den voor de volgende landen:Andorra, België, Bosnië-Herzego‐ vina, Bulgarije, Cyprus, Denemarken,
Duitsland, Estland, Finland, Frankrijk, Griekenland, Groenland, Groot-Brit‐
tannië, Hongarije, Ierland, IJsland,
Italië, Kroatië, Letland, Liechtenstein, Litouwen, Luxemburg, Macedonië,
Malta, Monaco, Montenegro, Neder‐
land, Noorwegen, Oostenrijk, Polen,
Portugal, Roemenië, San Marino,
Servië, Slovenië, Slowakije, Spanje,
Tsjechische Republiek, Zweden,
Zwitserland.
Service-display 3 64.
Internationale service-intervallen Aan de auto moet om de 15.000 km
onderhoud gepleegd worden, of na
één jaar, wat het eerst voorkomt, ten‐
zij anders vermeld op het service-dis‐
play.
De internationale service-intervallen
zijn geldig in de landen die niet tot de groep behoren waarvoor de Euro‐
pese service-intervallen werden op‐
gesteld.
Service-display 3 64.

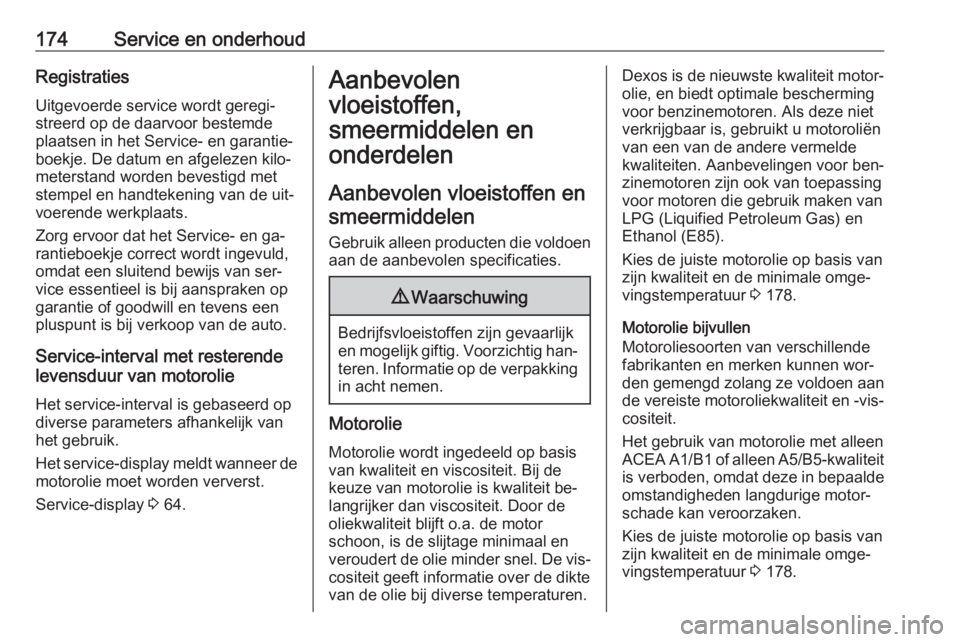

174Service en onderhoudRegistraties
Uitgevoerde service wordt geregi‐ streerd op de daarvoor bestemde
plaatsen in het Service- en garantie‐
boekje. De datum en afgelezen kilo‐
meterstand worden bevestigd met
stempel en handtekening van de uit‐
voerende werkplaats.
Zorg ervoor dat het Service- en ga‐
rantieboekje correct wordt ingevuld,
omdat een sluitend bewijs van ser‐
vice essentieel is bij aanspraken op
garantie of goodwill en tevens een
pluspunt is bij verkoop van de auto.
Service-interval met resterende
levensduur van motorolie
Het service-interval is gebaseerd op
diverse parameters afhankelijk van
het gebruik.
Het service-display meldt wanneer de motorolie moet worden ververst.
Service-display 3 64.Aanbevolen
vloeistoffen,
smeermiddelen en
onderdelen
Aanbevolen vloeistoffen en smeermiddelen
Gebruik alleen producten die voldoenaan de aanbevolen specificaties.9 Waarschuwing
Bedrijfsvloeistoffen zijn gevaarlijk
en mogelijk giftig. Voorzichtig han‐ teren. Informatie op de verpakking in acht nemen.
Motorolie
Motorolie wordt ingedeeld op basis
van kwaliteit en viscositeit. Bij de
keuze van motorolie is kwaliteit be‐
langrijker dan viscositeit. Door de
oliekwaliteit blijft o.a. de motor
schoon, is de slijtage minimaal en
veroudert de olie minder snel. De vis‐
cositeit geeft informatie over de dikte
van de olie bij diverse temperaturen.
Dexos is de nieuwste kwaliteit motor‐
olie, en biedt optimale bescherming
voor benzinemotoren. Als deze niet
verkrijgbaar is, gebruikt u motoroliën van een van de andere vermelde
kwaliteiten. Aanbevelingen voor ben‐
zinemotoren zijn ook van toepassing
voor motoren die gebruik maken van
LPG (Liquified Petroleum Gas) en
Ethanol (E85).
Kies de juiste motorolie op basis van
zijn kwaliteit en de minimale omge‐
vingstemperatuur 3 178.
Motorolie bijvullen
Motoroliesoorten van verschillende
fabrikanten en merken kunnen wor‐
den gemengd zolang ze voldoen aan de vereiste motoroliekwaliteit en -vis‐ cositeit.
Het gebruik van motorolie met alleen
ACEA A1/B1 of alleen A5/B5-kwaliteit
is verboden, omdat deze in bepaalde
omstandigheden langdurige motor‐
schade kan veroorzaken.
Kies de juiste motorolie op basis van
zijn kwaliteit en de minimale omge‐
vingstemperatuur 3 178.

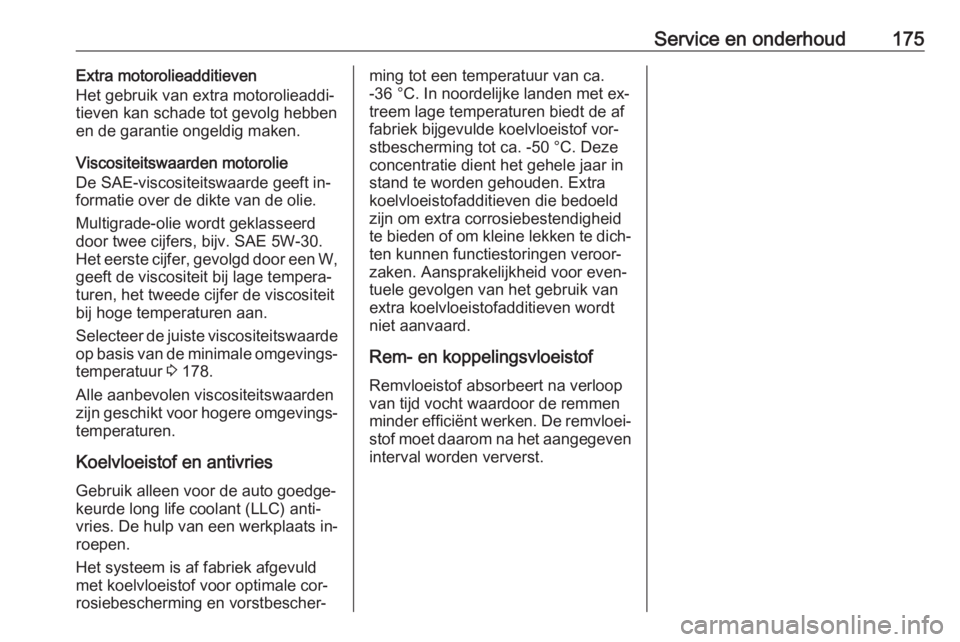

Service en onderhoud175Extra motorolieadditieven
Het gebruik van extra motorolieaddi‐
tieven kan schade tot gevolg hebben
en de garantie ongeldig maken.
Viscositeitswaarden motorolie
De SAE-viscositeitswaarde geeft in‐
formatie over de dikte van de olie.
Multigrade-olie wordt geklasseerd
door twee cijfers, bijv. SAE 5W-30.
Het eerste cijfer, gevolgd door een W,
geeft de viscositeit bij lage tempera‐
turen, het tweede cijfer de viscositeit
bij hoge temperaturen aan.
Selecteer de juiste viscositeitswaarde
op basis van de minimale omgevings‐ temperatuur 3 178.
Alle aanbevolen viscositeitswaarden
zijn geschikt voor hogere omgevings‐
temperaturen.
Koelvloeistof en antivries Gebruik alleen voor de auto goedge‐
keurde long life coolant (LLC) anti-
vries. De hulp van een werkplaats in‐
roepen.
Het systeem is af fabriek afgevuld
met koelvloeistof voor optimale cor‐
rosiebescherming en vorstbescher‐ming tot een temperatuur van ca.
-36 °C. In noordelijke landen met ex‐
treem lage temperaturen biedt de af
fabriek bijgevulde koelvloeistof vor‐
stbescherming tot ca. -50 °C. Deze
concentratie dient het gehele jaar in
stand te worden gehouden. Extra
koelvloeistofadditieven die bedoeld zijn om extra corrosiebestendigheid
te bieden of om kleine lekken te dich‐
ten kunnen functiestoringen veroor‐ zaken. Aansprakelijkheid voor even‐
tuele gevolgen van het gebruik van
extra koelvloeistofadditieven wordt
niet aanvaard.
Rem- en koppelingsvloeistof Remvloeistof absorbeert na verloop
van tijd vocht waardoor de remmen
minder efficiënt werken. De remvloei‐ stof moet daarom na het aangegeven
interval worden ververst.

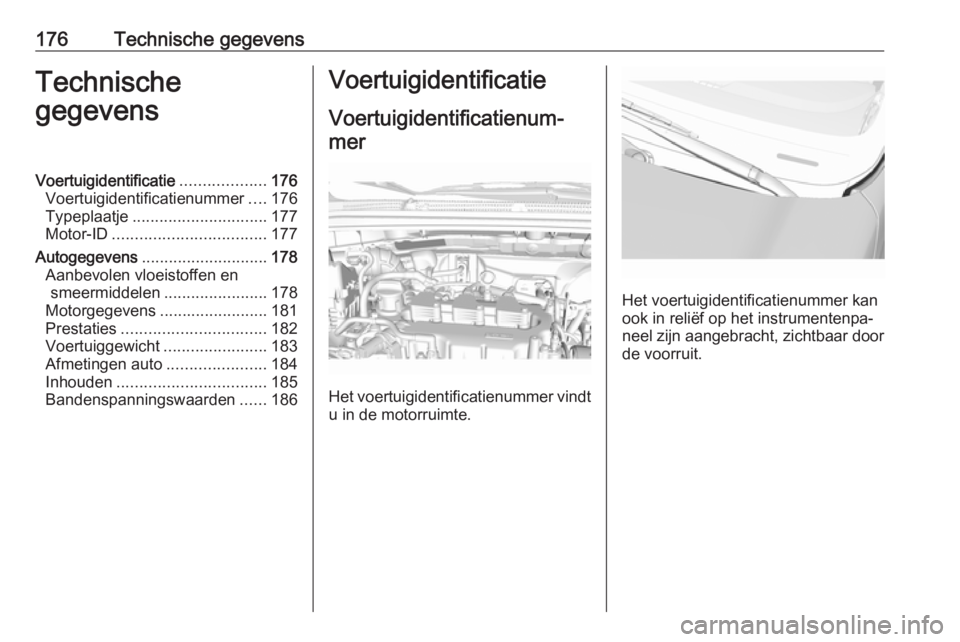

176Technische gegevensTechnische
gegevensVoertuigidentificatie ...................176
Voertuigidentificatienummer ....176
Typeplaatje .............................. 177
Motor-ID .................................. 177
Autogegevens ............................ 178
Aanbevolen vloeistoffen en smeermiddelen .......................178
Motorgegevens ........................181
Prestaties ................................ 182
Voertuiggewicht .......................183
Afmetingen auto ......................184
Inhouden ................................. 185
Bandenspanningswaarden ......186Voertuigidentificatie
Voertuigidentificatienum‐mer
Het voertuigidentificatienummer vindt
u in de motorruimte.
Het voertuigidentificatienummer kan
ook in reliëf op het instrumentenpa‐
neel zijn aangebracht, zichtbaar door de voorruit.

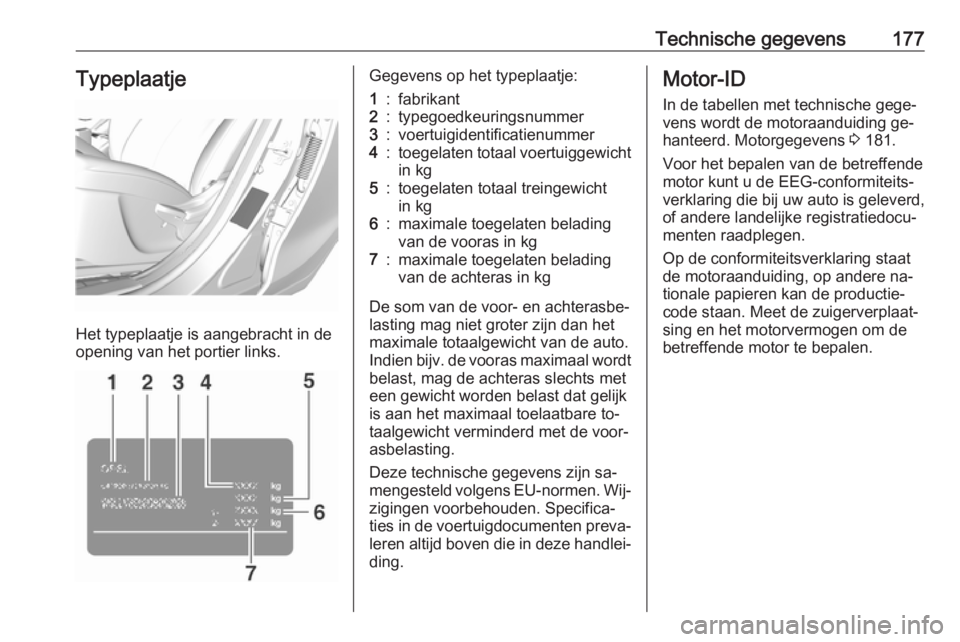

Technische gegevens177Typeplaatje
Het typeplaatje is aangebracht in de
opening van het portier links.
Gegevens op het typeplaatje:1:fabrikant2:typegoedkeuringsnummer3:voertuigidentificatienummer4:toegelaten totaal voertuiggewicht
in kg5:toegelaten totaal treingewicht
in kg6:maximale toegelaten belading
van de vooras in kg7:maximale toegelaten belading
van de achteras in kg
De som van de voor- en achterasbe‐ lasting mag niet groter zijn dan het
maximale totaalgewicht van de auto.
Indien bijv. de vooras maximaal wordt
belast, mag de achteras slechts met
een gewicht worden belast dat gelijk
is aan het maximaal toelaatbare to‐
taalgewicht verminderd met de voor‐
asbelasting.
Deze technische gegevens zijn sa‐
mengesteld volgens EU-normen. Wij‐
zigingen voorbehouden. Specifica‐
ties in de voertuigdocumenten preva‐ leren altijd boven die in deze handlei‐
ding.
Motor-ID
In de tabellen met technische gege‐ vens wordt de motoraanduiding ge‐
hanteerd. Motorgegevens 3 181.
Voor het bepalen van de betreffende
motor kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd, of andere landelijke registratiedocu‐
menten raadplegen.
Op de conformiteitsverklaring staat
de motoraanduiding, op andere na‐
tionale papieren kan de productie‐
code staan. Meet de zuigerverplaat‐
sing en het motorvermogen om de betreffende motor te bepalen.

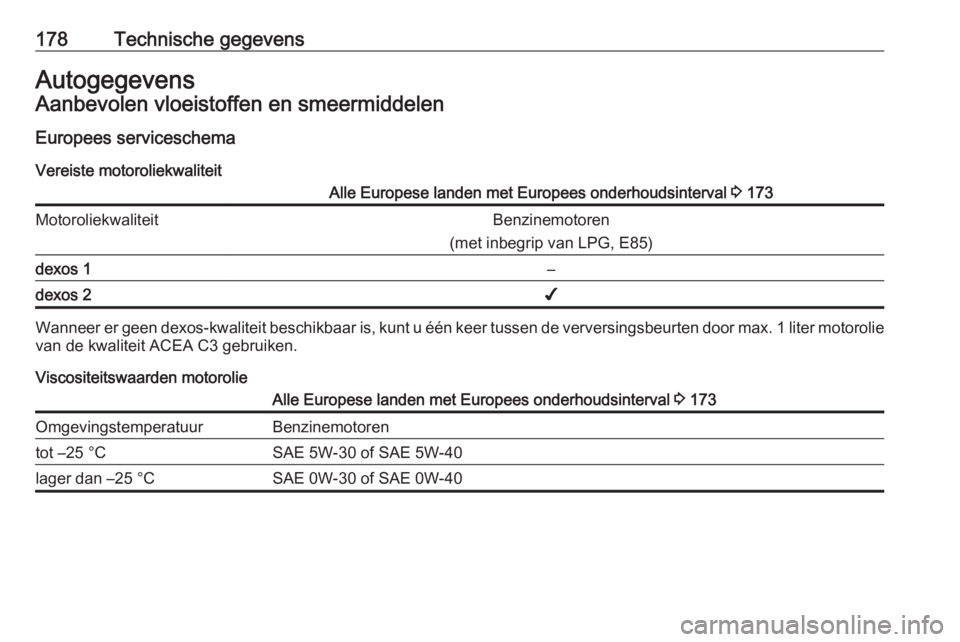

178Technische gegevensAutogegevensAanbevolen vloeistoffen en smeermiddelen
Europees serviceschema Vereiste motoroliekwaliteitAlle Europese landen met Europees onderhoudsinterval 3 173MotoroliekwaliteitBenzinemotoren
(met inbegrip van LPG, E85)dexos 1–dexos 2✔
Wanneer er geen dexos-kwaliteit beschikbaar is, kunt u één keer tussen de verversingsbeurten door max. 1 liter motorolie
van de kwaliteit ACEA C3 gebruiken.
Viscositeitswaarden motorolie
Alle Europese landen met Europees onderhoudsinterval 3 173OmgevingstemperatuurBenzinemotorentot –25 °CSAE 5W-30 of SAE 5W-40lager dan –25 °CSAE 0W-30 of SAE 0W-40
