Page 41 of 203

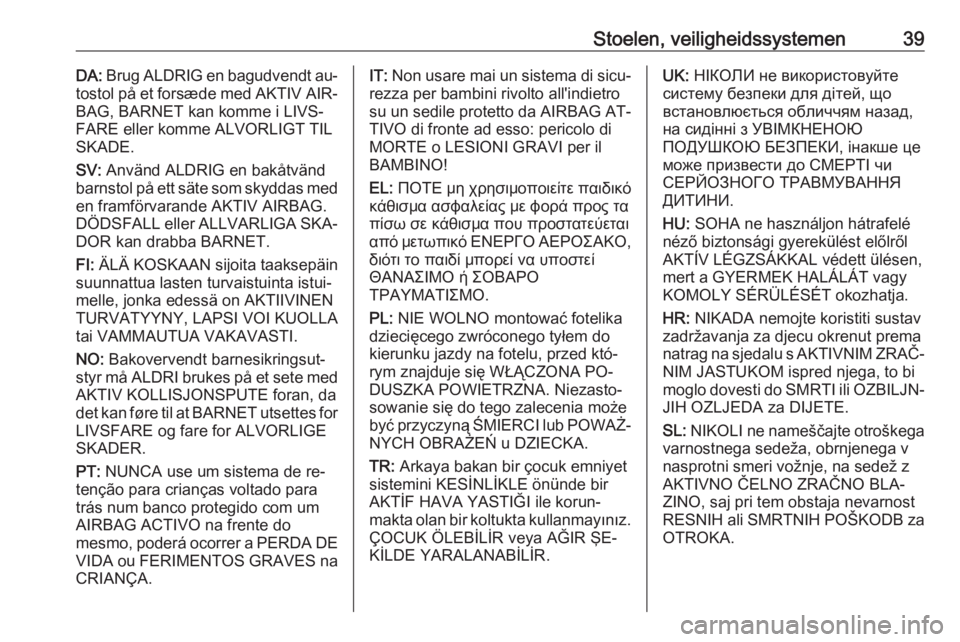

Stoelen, veiligheidssystemen39DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐ BAG, BARNET kan komme i LIVS‐
FARE eller komme ALVORLIGT TIL
SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐
DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med
AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG AT‐
TIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed któ‐
rym znajduje się WŁĄCZONA PO‐
DUSZKA POWIETRZNA. Niezasto‐
sowanie się do tego zalecenia może
być przyczyną ŚMIERCI lub POWAŻ‐
NYCH OBRAŻEŃ u DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR ŞE‐
KİLDE YARALANABİLİR.UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO BLA‐
ZINO, saj pri tem obstaja nevarnost
RESNIH ali SMRTNIH POŠKODB za
OTROKA.
Page 42 of 203

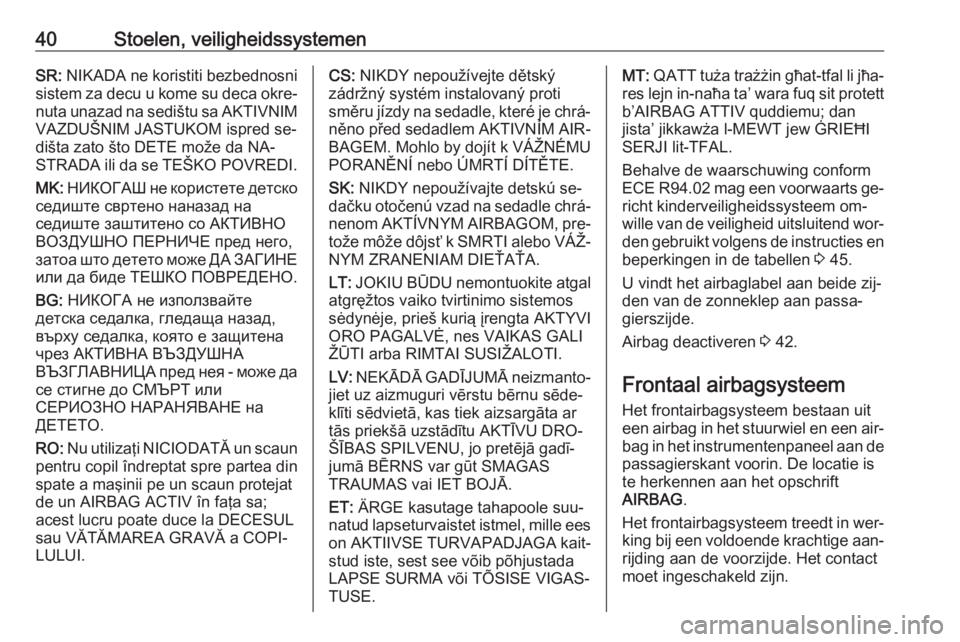

40Stoelen, veiligheidssystemenSR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred se‐
dišta zato što DETE može da NA‐ STRADA ili da se TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM AIR‐
BAGEM. Mohlo by dojít k VÁŽNÉMU
PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐
nenom AKTÍVNYM AIRBAGOM, pre‐ tože môže dôjsť k SMRTI alebo VÁŽ‐
NYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVU DRO‐ ŠĪBAS SPILVENU, jo pretējā gadī‐
jumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA kait‐
stud iste, sest see võib põhjustada LAPSE SURMA või TÕSISE VIGAS‐
TUSE.MT: QATT tuża trażżin għat-tfal li jħa‐
res lejn in-naħa ta’ wara fuq sit protett b’AIRBAG ATTIV quddiemu; dan
jista’ jikkawża l-MEWT jew ĠRIEĦI
SERJI lit-TFAL.
Behalve de waarschuwing conform
ECE R94.02 mag een voorwaarts ge‐
richt kinderveiligheidssysteem om‐
wille van de veiligheid uitsluitend wor‐ den gebruikt volgens de instructies en
beperkingen in de tabellen 3 45.
U vindt het airbaglabel aan beide zij‐
den van de zonneklep aan passa‐
gierszijde.
Airbag deactiveren 3 42.
Frontaal airbagsysteem
Het frontairbagsysteem bestaan uit
een airbag in het stuurwiel en een air‐ bag in het instrumentenpaneel aan depassagierskant voorin. De locatie is
te herkennen aan het opschrift
AIRBAG .
Het frontairbagsysteem treedt in wer‐
king bij een voldoende krachtige aan‐ rijding aan de voorzijde. Het contact
moet ingeschakeld zijn.
Page 43 of 203

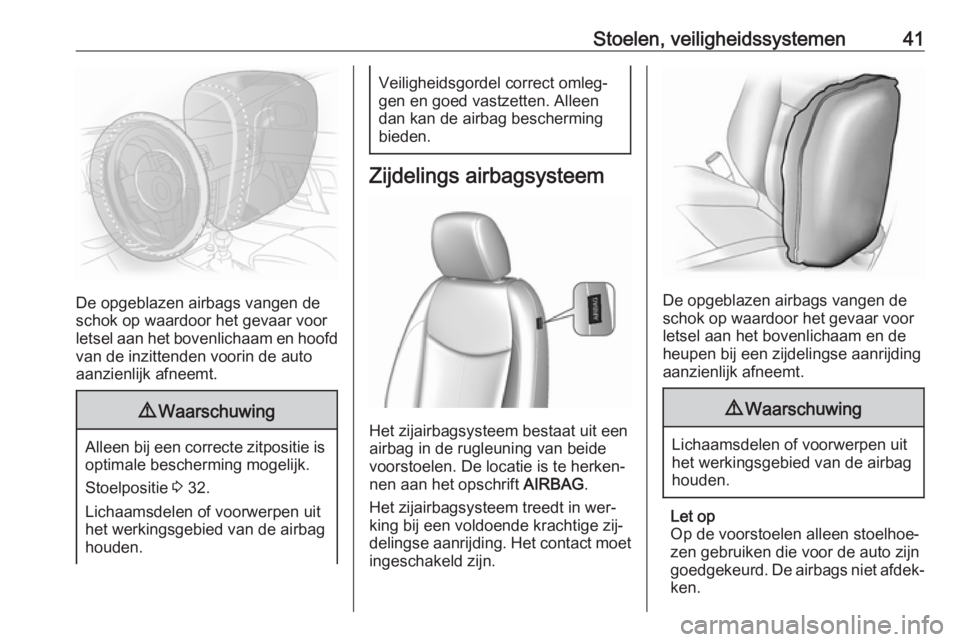

Stoelen, veiligheidssystemen41
De opgeblazen airbags vangen de
schok op waardoor het gevaar voor
letsel aan het bovenlichaam en hoofd
van de inzittenden voorin de auto
aanzienlijk afneemt.
9 Waarschuwing
Alleen bij een correcte zitpositie is
optimale bescherming mogelijk.
Stoelpositie 3 32.
Lichaamsdelen of voorwerpen uit het werkingsgebied van de airbag
houden.
Veiligheidsgordel correct omleg‐
gen en goed vastzetten. Alleen dan kan de airbag bescherming
bieden.
Zijdelings airbagsysteem
Het zijairbagsysteem bestaat uit een
airbag in de rugleuning van beide
voorstoelen. De locatie is te herken‐ nen aan het opschrift AIRBAG.
Het zijairbagsysteem treedt in wer‐ king bij een voldoende krachtige zij‐
delingse aanrijding. Het contact moet
ingeschakeld zijn.
De opgeblazen airbags vangen de
schok op waardoor het gevaar voor
letsel aan het bovenlichaam en de
heupen bij een zijdelingse aanrijding
aanzienlijk afneemt.
9 Waarschuwing
Lichaamsdelen of voorwerpen uit
het werkingsgebied van de airbag
houden.
Let op
Op de voorstoelen alleen stoelhoe‐
zen gebruiken die voor de auto zijn goedgekeurd. De airbags niet afdek‐
ken.
Page 44 of 203

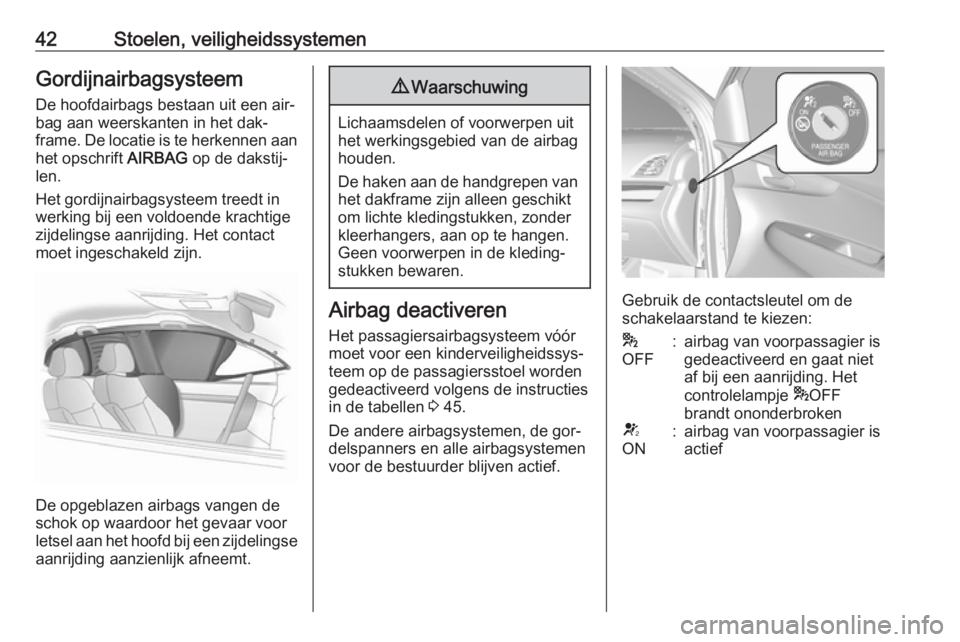

42Stoelen, veiligheidssystemenGordijnairbagsysteemDe hoofdairbags bestaan uit een air‐
bag aan weerskanten in het dak‐
frame. De locatie is te herkennen aan het opschrift AIRBAG op de dakstij‐
len.
Het gordijnairbagsysteem treedt in
werking bij een voldoende krachtige
zijdelingse aanrijding. Het contact
moet ingeschakeld zijn.
De opgeblazen airbags vangen de
schok op waardoor het gevaar voor
letsel aan het hoofd bij een zijdelingse aanrijding aanzienlijk afneemt.
9 Waarschuwing
Lichaamsdelen of voorwerpen uit
het werkingsgebied van de airbag
houden.
De haken aan de handgrepen van het dakframe zijn alleen geschikt
om lichte kledingstukken, zonder
kleerhangers, aan op te hangen.
Geen voorwerpen in de kleding‐
stukken bewaren.
Airbag deactiveren
Het passagiersairbagsysteem vóór moet voor een kinderveiligheidssys‐
teem op de passagiersstoel worden
gedeactiveerd volgens de instructies
in de tabellen 3 45.
De andere airbagsystemen, de gor‐
delspanners en alle airbagsystemen
voor de bestuurder blijven actief.Gebruik de contactsleutel om de
schakelaarstand te kiezen:
*
OFF:airbag van voorpassagier is
gedeactiveerd en gaat niet
af bij een aanrijding. Het
controlelampje *OFF
brandt ononderbrokenV
ON:airbag van voorpassagier is
actief
Page 45 of 203
Stoelen, veiligheidssystemen439Gevaar
Deactiveer de passagiersairbag
uitsluitend bij gebruik van een kin‐ derveiligheidssystemen, volgens
de instructies en beperkingen in
de tabellen 3 45.
Anders is er kans op dodelijk letsel voor een persoon op de passa‐
giersstoel met een gedeacti‐
veerde airbag.
Als controlelampje d ongeveer
60 seconden brandt nadat het contact ingeschakeld is, gaat het airbagsys‐
teem voor de voorpassagier af bij een
aanrijding.
Indien beide controlelampjes tegelij‐
kertijd branden, is er sprake van een
storing in het systeem. De systeem‐ status wordt niet aangeduid; er mag
niemand op de stoel van de voorpas‐
sagier vervoerd worden. Roep onmid‐ dellijk de hulp van een werkplaats in.
Verander de status alleen tijdens stil‐
stand terwijl de ontsteking is uitge‐
schakeld.
Status blijft actief tot de volgende ver‐ andering.
Controlelampje Airbag-deactivering
3 68.Kinderveiligheidssyste‐
men
Wij bevelen Opel-kinderveiligheids‐
systemen aan die specifiek voor mon‐ tage in uw auto geschikt zijn.
De volgende kinderveiligheidssyste‐
men worden aanbevolen voor de vol‐
gende gewichtsklassen:
● Groep 0, groep 0+
Maxi-Cosi Cabriofix met ISOFIX-
base, voor kinderen tot 13 kg
● Groep I
Duo Plus met ISOFIX en Top te‐
ther, voor kinderen van 9 kg tot
18 kg in deze groep
● Groep II, groep III
Kidfix met of zonder ISOFIX voor kinderen van 15 tot 36 kg
Wanneer u een kinderveiligheidssys‐
teem gebruikt, moet u de gebruikers-
en montagehandleiding én de instruc‐ ties bij het kinderveiligheidssysteem
opvolgen.
Page 46 of 203

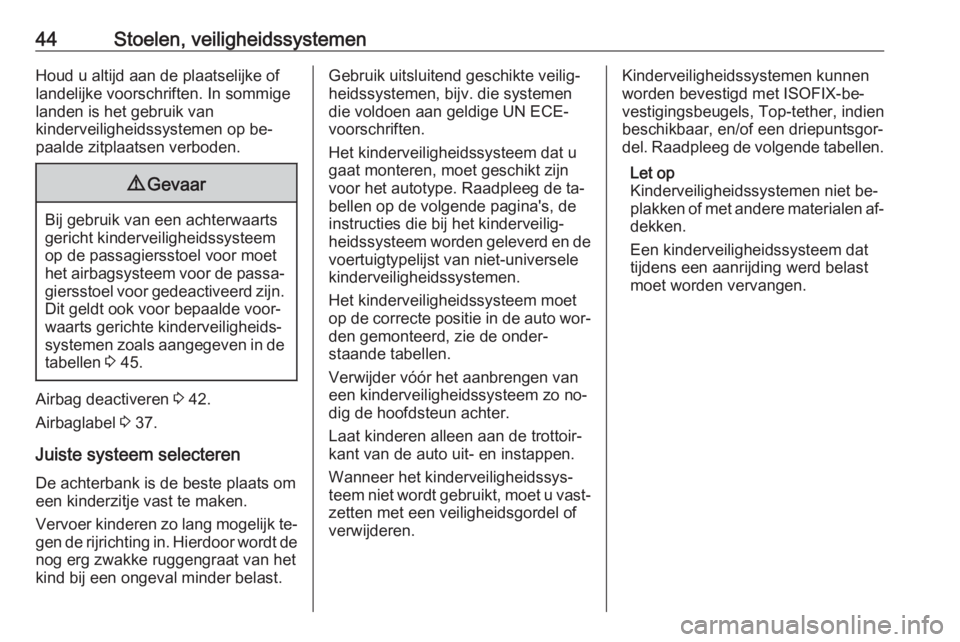

44Stoelen, veiligheidssystemenHoud u altijd aan de plaatselijke of
landelijke voorschriften. In sommige landen is het gebruik van
kinderveiligheidssystemen op be‐
paalde zitplaatsen verboden.9 Gevaar
Bij gebruik van een achterwaarts
gericht kinderveiligheidssysteem
op de passagiersstoel voor moet
het airbagsysteem voor de passa‐
giersstoel voor gedeactiveerd zijn.
Dit geldt ook voor bepaalde voor‐ waarts gerichte kinderveiligheids‐
systemen zoals aangegeven in de
tabellen 3 45.
Airbag deactiveren 3 42.
Airbaglabel 3 37.
Juiste systeem selecteren De achterbank is de beste plaats omeen kinderzitje vast te maken.
Vervoer kinderen zo lang mogelijk te‐ gen de rijrichting in. Hierdoor wordt de
nog erg zwakke ruggengraat van het
kind bij een ongeval minder belast.
Gebruik uitsluitend geschikte veilig‐
heidssystemen, bijv. die systemen
die voldoen aan geldige UN ECE-
voorschriften.
Het kinderveiligheidssysteem dat u gaat monteren, moet geschikt zijn
voor het autotype. Raadpleeg de ta‐
bellen op de volgende pagina's, de
instructies die bij het kinderveilig‐
heidssysteem worden geleverd en de voertuigtypelijst van niet-universele
kinderveiligheidssystemen.
Het kinderveiligheidssysteem moet
op de correcte positie in de auto wor‐
den gemonteerd, zie de onder‐
staande tabellen.
Verwijder vóór het aanbrengen van
een kinderveiligheidssysteem zo no‐
dig de hoofdsteun achter.
Laat kinderen alleen aan de trottoir‐ kant van de auto uit- en instappen.
Wanneer het kinderveiligheidssys‐
teem niet wordt gebruikt, moet u vast‐ zetten met een veiligheidsgordel of
verwijderen.Kinderveiligheidssystemen kunnen
worden bevestigd met ISOFIX-be‐
vestigingsbeugels, Top-tether, indien
beschikbaar, en/of een driepuntsgor‐
del. Raadpleeg de volgende tabellen.
Let op
Kinderveiligheidssystemen niet be‐ plakken of met andere materialen af‐ dekken.
Een kinderveiligheidssysteem dat
tijdens een aanrijding werd belast
moet worden vervangen.
Page 47 of 203

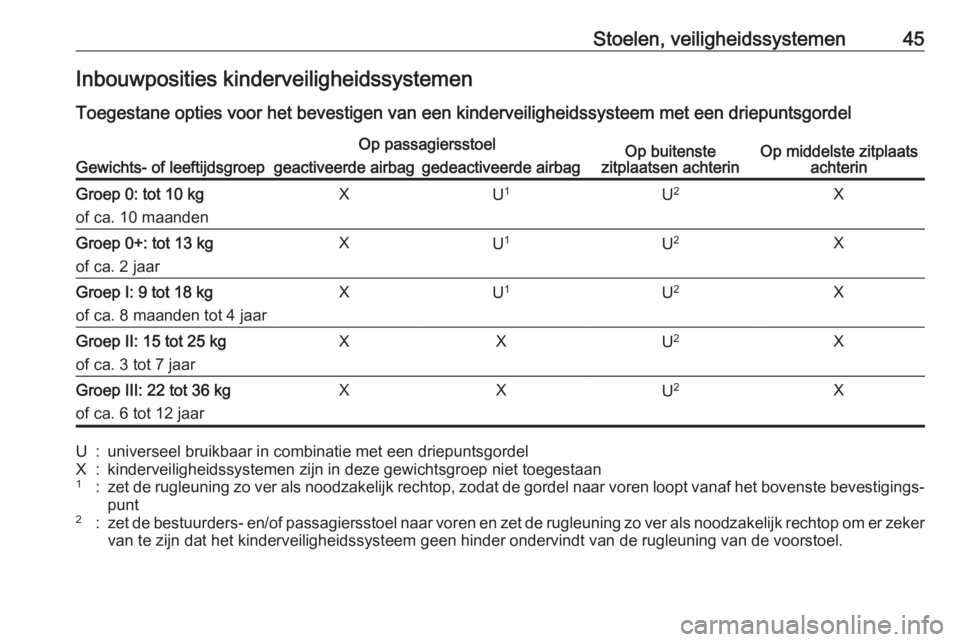

Stoelen, veiligheidssystemen45Inbouwposities kinderveiligheidssystemen
Toegestane opties voor het bevestigen van een kinderveiligheidssysteem met een driepuntsgordelGewichts- of leeftijdsgroep
Op passagiersstoelOp buitenste
zitplaatsen achterinOp middelste zitplaats achteringeactiveerde airbaggedeactiveerde airbagGroep 0: tot 10 kg
of ca. 10 maandenXU 1U2XGroep 0+: tot 13 kg
of ca. 2 jaarXU 1U2XGroep I: 9 tot 18 kg
of ca. 8 maanden tot 4 jaarXU 1U2XGroep II: 15 tot 25 kg
of ca. 3 tot 7 jaarXXU 2XGroep III: 22 tot 36 kg
of ca. 6 tot 12 jaarXXU 2XU:universeel bruikbaar in combinatie met een driepuntsgordelX:kinderveiligheidssystemen zijn in deze gewichtsgroep niet toegestaan1:zet de rugleuning zo ver als noodzakelijk rechtop, zodat de gordel naar voren loopt vanaf het bovenste bevestigings‐
punt2:zet de bestuurders- en/of passagiersstoel naar voren en zet de rugleuning zo ver als noodzakelijk rechtop om er zeker
van te zijn dat het kinderveiligheidssysteem geen hinder ondervindt van de rugleuning van de voorstoel.
Page 48 of 203

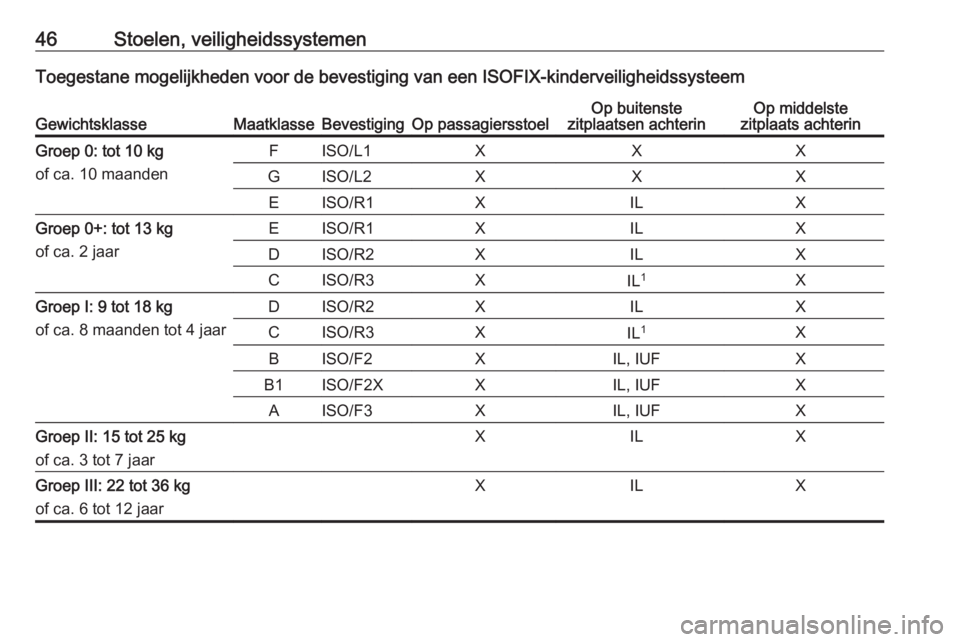

46Stoelen, veiligheidssystemenToegestane mogelijkheden voor de bevestiging van een ISOFIX-kinderveiligheidssysteemGewichtsklasseMaatklasseBevestigingOp passagiersstoelOp buitenste
zitplaatsen achterinOp middelste
zitplaats achterinGroep 0: tot 10 kg
of ca. 10 maandenFISO/L1XXXGISO/L2XXXEISO/R1XILXGroep 0+: tot 13 kg
of ca. 2 jaarEISO/R1XILXDISO/R2XILXCISO/R3XIL 1XGroep I: 9 tot 18 kg
of ca. 8 maanden tot 4 jaarDISO/R2XILXCISO/R3XIL 1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGroep II: 15 tot 25 kg
of ca. 3 tot 7 jaarXILXGroep III: 22 tot 36 kg
of ca. 6 tot 12 jaarXILX
Page 49 of 203

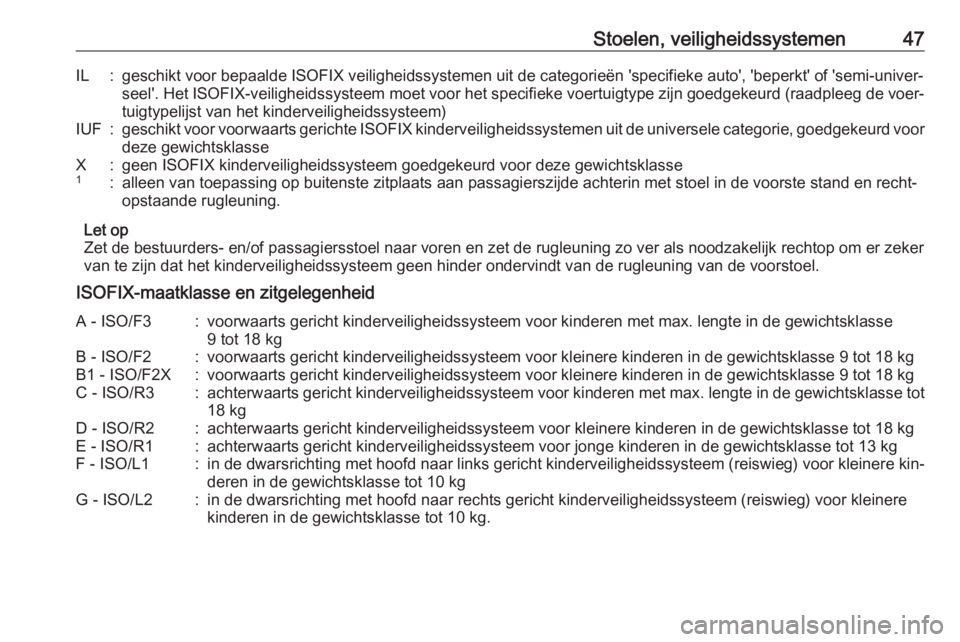

Stoelen, veiligheidssystemen47IL:geschikt voor bepaalde ISOFIX veiligheidssystemen uit de categorieën 'specifieke auto', 'beperkt' of 'semi-univer‐seel'. Het ISOFIX -veiligheidssysteem moet voor het specifieke voertuigtype zijn goedgekeurd (raadpleeg de voer‐
tuigtypelijst van het kinderveiligheidssysteem)IUF:geschikt voor voorwaarts gerichte ISOFIX kinderveiligheidssystemen uit de universele categorie, goedgekeurd voor
deze gewichtsklasseX:geen ISOFIX kinderveiligheidssysteem goedgekeurd voor deze gewichtsklasse1:alleen van toepassing op buitenste zitplaats aan passagierszijde achterin met stoel in de voorste stand en recht‐
opstaande rugleuning.
Let op
Zet de bestuurders- en/of passagiersstoel naar voren en zet de rugleuning zo ver als noodzakelijk rechtop om er zeker van te zijn dat het kinderveiligheidssysteem geen hinder ondervindt van de rugleuning van de voorstoel.
ISOFIX-maatklasse en zitgelegenheid
A - ISO/F3:voorwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse
9 tot 18 kgB - ISO/F2:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kgB1 - ISO/F2X:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kgC - ISO/R3:achterwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse tot
18 kgD - ISO/R2:achterwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse tot 18 kgE - ISO/R1:achterwaarts gericht kinderveiligheidssysteem voor jonge kinderen in de gewichtsklasse tot 13 kgF - ISO/L1:in de dwarsrichting met hoofd naar links gericht kinderveiligheidssysteem (reiswieg) voor kleinere kin‐ deren in de gewichtsklasse tot 10 kgG - ISO/L2:in de dwarsrichting met hoofd naar rechts gericht kinderveiligheidssysteem (reiswieg) voor kleinere
kinderen in de gewichtsklasse tot 10 kg.
Page 50 of 203

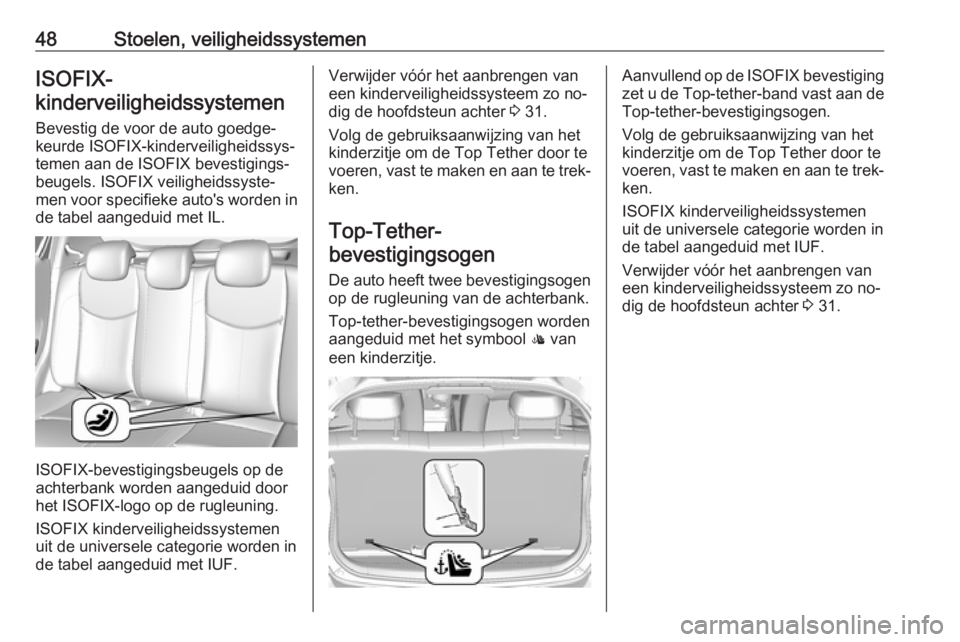

48Stoelen, veiligheidssystemenISOFIX-
kinderveiligheidssystemen
Bevestig de voor de auto goedge‐
keurde ISOFIX-kinderveiligheidssys‐
temen aan de ISOFIX bevestigings‐
beugels. ISOFIX veiligheidssyste‐
men voor specifieke auto's worden in de tabel aangeduid met IL.
ISOFIX-bevestigingsbeugels op de
achterbank worden aangeduid door
het ISOFIX-logo op de rugleuning.
ISOFIX kinderveiligheidssystemen
uit de universele categorie worden in
de tabel aangeduid met IUF.
Verwijder vóór het aanbrengen van
een kinderveiligheidssysteem zo no‐
dig de hoofdsteun achter 3 31.
Volg de gebruiksaanwijzing van het
kinderzitje om de Top Tether door te
voeren, vast te maken en aan te trek‐ ken.
Top-Tether-
bevestigingsogen
De auto heeft twee bevestigingsogen
op de rugleuning van de achterbank.
Top-tether-bevestigingsogen worden
aangeduid met het symbool : van
een kinderzitje.Aanvullend op de ISOFIX bevestiging
zet u de Top-tether -band vast aan de
Top-tether-bevestigingsogen.
Volg de gebruiksaanwijzing van het
kinderzitje om de Top Tether door te
voeren, vast te maken en aan te trek‐
ken.
ISOFIX kinderveiligheidssystemen
uit de universele categorie worden in
de tabel aangeduid met IUF.
Verwijder vóór het aanbrengen van
een kinderveiligheidssysteem zo no‐
dig de hoofdsteun achter 3 31.
