Instrumenten en bedieningsorganen59Wis-/wasinstallatie
achterruit
Druk de tuimelschakelaar in om de
achterruitwisser aan te zetten:
bovenste stand:continue werkingonderste stand:onderbroken wer‐
kingmiddenstand:uit
Hendel van u af duwen. Er wordt
sproeiervloeistof op de achterruit ge‐ spoten en de ruitenwisser maakt en‐
kele slagen.
Niet inschakelen wanneer de achter‐
ruit bevroren is.
Uitschakelen in wasstraten.
Als de voorruitwisser aanstaat, wordt
de achterruitwisser bij het inschake‐
len van de achteruitversnelling auto‐
matisch ingeschakeld.
U kunt deze functie in- of uitschakelen in het menu Instellingen op het
Info-display.
Sproeiervloeistof 3 139
Persoonlijke instellingen 3 82.
Buitentemperatuur
Een dalende temperatuur wordt on‐
middellijk aangeduid, een stijgende
temperatuur met enige vertraging.9 Waarschuwing
Ook bij een aanduiding van enkele
graden boven 0 °C kan het weg‐
dek al beijzeld zijn.
Klok
Datum en tijd worden op het
Info-Display weergegeven.
Info-Display 3 78

60Instrumenten en bedieningsorganenGraphic-Info-DisplayDruk op MENU om het betreffende
audiomenu te openen.
Selecteer Tijd en datum .
Tijd instellen
Selecteer Tijd instellen om het betref‐
fende submenu te openen.
Selecteer Auto In. onder in het
scherm. Activeer Aan - RDS of Uit
(handmatig) .
Als u Uit (handmatig) selecteert, kunt
u de uren en minuten instellen.
Druk op de schermtoets 12-24 uur on‐
der in het scherm tot u de gewenste
tijdnotatie vindt.
Als de 12-uurs modus wordt geselec‐ teerd, verschijnt er een derde kolom
voor AM en PM. Selecteer de gewen‐
ste optie.
Datum instellen
Selecteer Datum instellen om het be‐
treffende submenu te openen.
Selecteer Auto In. onder in het
scherm. Activeer Aan - RDS of Uit
(handmatig) .
Als u Uit (handmatig) selecteert, kunt
u de datum instellen.
7'' Colour-Info-Display
Druk op ; en selecteer vervolgens
Instellingen .
Selecteer Tijd en datum om het be‐
treffende submenu weer te geven.Tijdformaat instellen
Selecteer de gewenste tijdnotatie door op het scherm de toetsen 12 h
of 24 h aan te raken.
Datumformaat instellen
U selecteert de gewenste datumno‐
tatie door op Datumformaat instellen
te drukken en een van de beschik‐
bare opties te kiezen.
Automatisch
Selecteer Automatisch om aan te ge‐
ven of de datum en tijd automatisch
of handmatig worden ingesteld.
Selecteer Aan - RDS om de datum en
tijd automatisch in te stellen.
Selecteer Uit - Handbediend om de
datum en tijd handmatig in te stellen.
Als Automatisch op Uit -
Handbediend wordt ingesteld, zijn de
submenu-opties Tijd instellen en
Datum instellen beschikbaar.
Tijd en datum instellen
Selecteer Tijd instellen of Datum
instellen om de tijd en datum in te
stellen.

Instrumenten en bedieningsorganen61Raak + en - om de instellingen te ver‐
anderen.
Elektrische aansluitingen
Er zit een 12 V aansluitcontact in de
middenconsole.
Het maximaal opgenomen vermogen mag niet meer bedragen dan
120 watt.
Wanneer de ontsteking is uitgescha‐
keld, is de aansluiting gedeactiveerd.
De aansluiting wordt ook gedeacti‐
veerd wanneer de accuspanning laag
is.
Aangesloten elektrische accessoires moeten wat betreft de elektromagne‐
tische compatibiliteit voldoen aan de DIN-norm VDE 40 839.
Geen accessoires aansluiten die stroom leveren, zoals bijv. laadtoe‐
stellen of accu's.
Aansluiting niet beschadigen door het gebruik van ongeschikte stekkers.
Stop-startsysteem 3 108.
Aansteker Er zit mogelijk een aansteker in de
middenconsole.
Aansteker induwen. Zodra de spiraal gloeit, wordt de aansteker automa‐
tisch uitgeschakeld. Aansteker uit‐
trekken.
AsbakkenVoorzichtig
Alleen voor as en niet voor brand‐ baar afval.
De verplaatsbare asbak kan in de be‐
kerhouders worden aangebracht.

62Instrumenten en bedieningsorganenWaarschuwingslam‐
pen, meters en controlelampen
Instrumentengroep
De naalden van de instrumenten
draaien even tot tegen de eindaan‐
slag wanneer de ontsteking wordt in‐
geschakeld.
Snelheidsmeter
Aanduiding van de rijsnelheid.
Kilometerteller
Weergave van de afgelegde afstand
in km op de onderste regel.
Dagteller De opgenomen snelheid wordt sinds
de laatste reset weergegeven.
De dagteller telt tot 9999,9 km en be‐
gint dan weer bij 0.
Zet deze terug door enkele seconden op SET/CLR te drukken 3 73.
Toerenteller
Geeft het motortoerental aan.
In elke versnelling zo veel mogelijk met een laag toerental rijden.
Voorzichtig
Als de naald in het rode gebied
komt, betekent dit dat het maxi‐
maal toegestane toerental wordt
overschreden. Gevaar voor de
motor.

Instrumenten en bedieningsorganen63Brandstofmeter
Aantal led's geeft het peil in de brand‐stoftank weer.
De pijl wijst naar de kant van de auto
waar de tankklep zit.
Tijdens rijden op vloeibaar gas wordt
het peil in de gastank weergegeven.
Bij een te laag brandstofpeil brandt
controlelampje Y. Meteen tanken
wanneer deze knippert.
Tijdens rijden op vloeibaar gas scha‐
kelt het systeem automatisch naar rij‐
den op benzine als de gastanks leeg
zijn 3 63.
Brandstoftank nooit leegrijden.
Door brandstofresten in de tank kan
de hoeveelheid brandstof die kan
worden bijgetankt kleiner zijn dan de
gespecificeerde tankinhoud.
Brandstofkeuzeschakelaar
Door LPG in te drukken kunt u wisse‐
len tussen het gebruik van benzine en LPG. De led in de knop toont de hui‐
dige bedrijfsmodus.

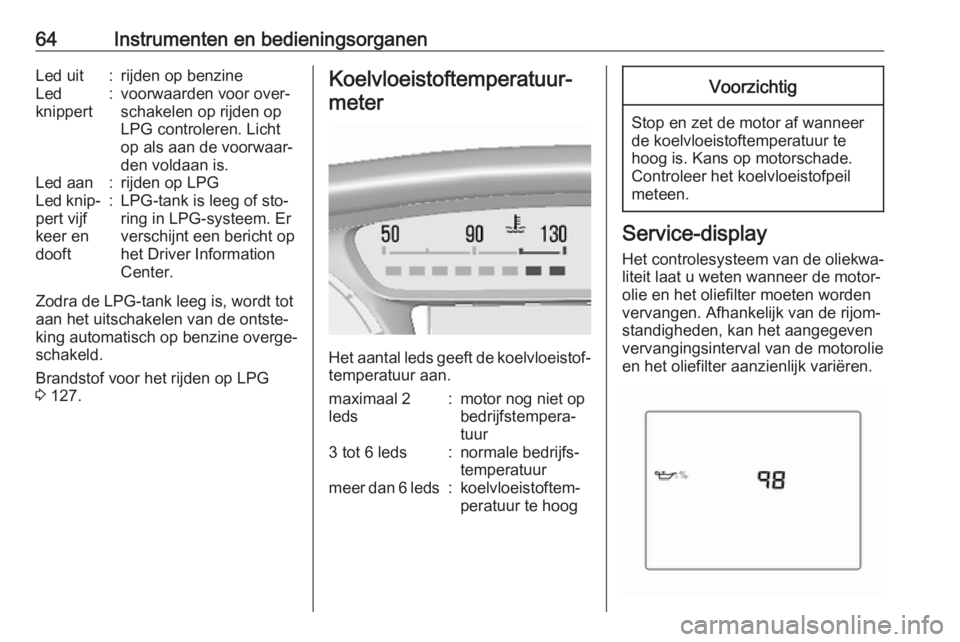

64Instrumenten en bedieningsorganenLed uit:rijden op benzineLed
knippert:voorwaarden voor over‐
schakelen op rijden op
LPG controleren. Licht
op als aan de voorwaar‐
den voldaan is.Led aan:rijden op LPGLed knip‐
pert vijf
keer en
dooft:LPG-tank is leeg of sto‐
ring in LPG-systeem. Er
verschijnt een bericht op
het Driver Information
Center.
Zodra de LPG-tank leeg is, wordt tot
aan het uitschakelen van de ontste‐
king automatisch op benzine overge‐
schakeld.
Brandstof voor het rijden op LPG
3 127.
Koelvloeistoftemperatuur‐
meter
Het aantal leds geeft de koelvloeistof‐ temperatuur aan.
maximaal 2
leds:motor nog niet op
bedrijfstempera‐
tuur3 tot 6 leds:normale bedrijfs‐
temperatuurmeer dan 6 leds:koelvloeistoftem‐
peratuur te hoogVoorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Service-display
Het controlesysteem van de oliekwa‐
liteit laat u weten wanneer de motor‐
olie en het oliefilter moeten worden
vervangen. Afhankelijk van de rijom‐
standigheden, kan het aangegeven vervangingsinterval van de motorolie
en het oliefilter aanzienlijk variëren.

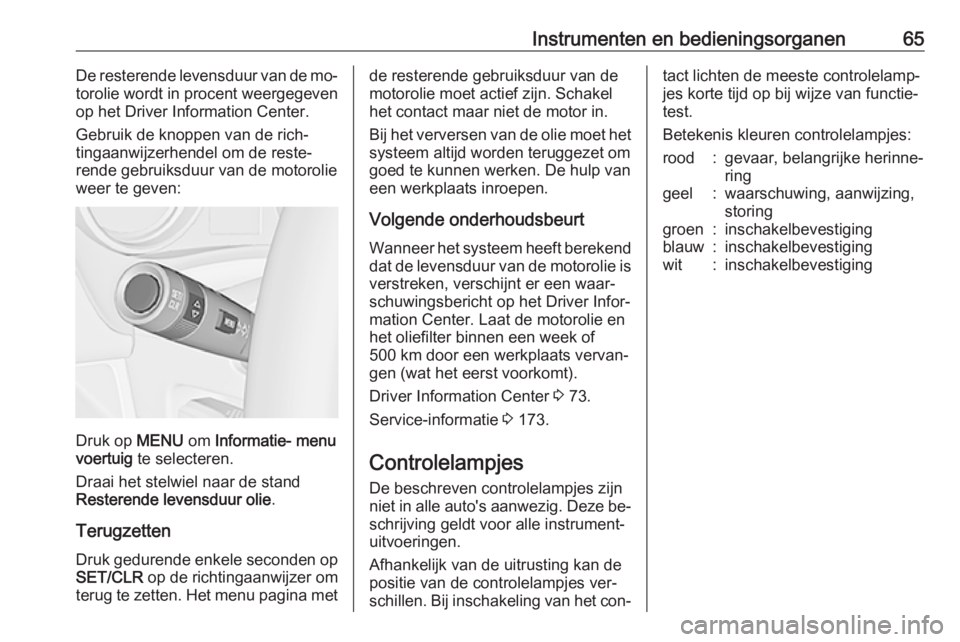

Instrumenten en bedieningsorganen65De resterende levensduur van de mo‐
torolie wordt in procent weergegeven
op het Driver Information Center.
Gebruik de knoppen van de rich‐
tingaanwijzerhendel om de reste‐
rende gebruiksduur van de motorolie
weer te geven:
Druk op MENU om Informatie- menu
voertuig te selecteren.
Draai het stelwiel naar de stand
Resterende levensduur olie .
Terugzetten
Druk gedurende enkele seconden op SET/CLR op de richtingaanwijzer om
terug te zetten. Het menu pagina met
de resterende gebruiksduur van de
motorolie moet actief zijn. Schakel
het contact maar niet de motor in.
Bij het verversen van de olie moet het systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.
Volgende onderhoudsbeurt Wanneer het systeem heeft berekend
dat de levensduur van de motorolie is
verstreken, verschijnt er een waar‐
schuwingsbericht op het Driver Infor‐
mation Center. Laat de motorolie en
het oliefilter binnen een week of
500 km door een werkplaats vervan‐
gen (wat het eerst voorkomt).
Driver Information Center 3 73.
Service-informatie 3 173.
Controlelampjes
De beschreven controlelampjes zijn
niet in alle auto's aanwezig. Deze be‐ schrijving geldt voor alle instrument‐
uitvoeringen.
Afhankelijk van de uitrusting kan de positie van de controlelampjes ver‐
schillen. Bij inschakeling van het con‐tact lichten de meeste controlelamp‐
jes korte tijd op bij wijze van functie‐
test.
Betekenis kleuren controlelampjes:rood:gevaar, belangrijke herinne‐
ringgeel:waarschuwing, aanwijzing,
storinggroen:inschakelbevestigingblauw:inschakelbevestigingwit:inschakelbevestiging

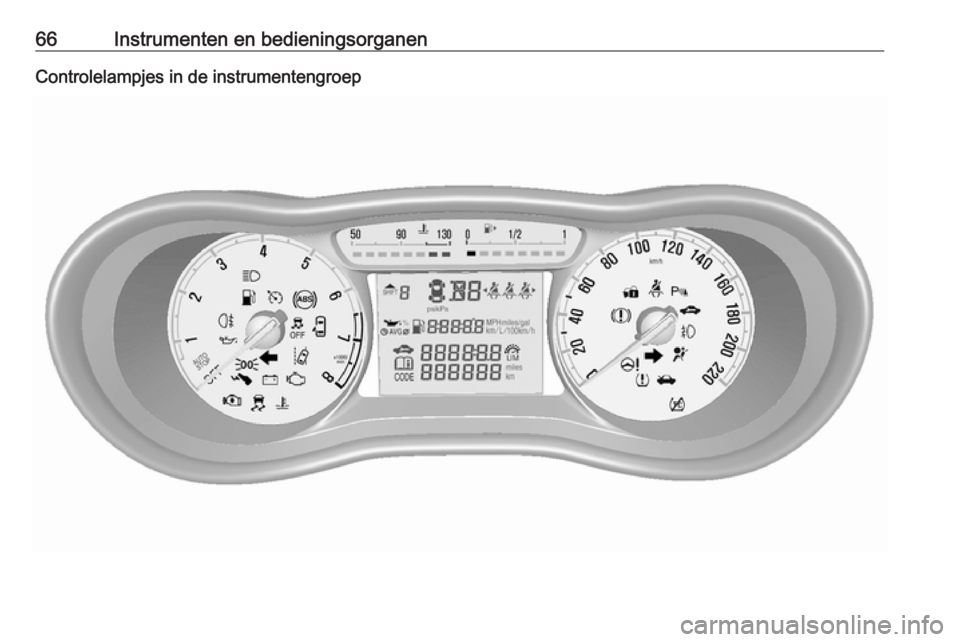

66Instrumenten en bedieningsorganenControlelampjes in de instrumentengroep

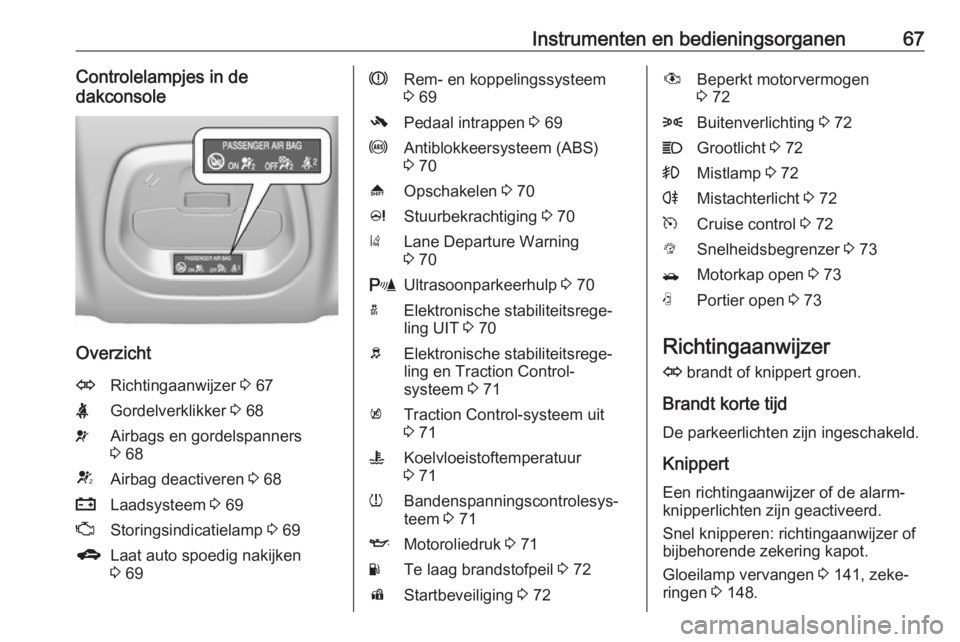

Instrumenten en bedieningsorganen67Controlelampjes in de
dakconsole
Overzicht
ORichtingaanwijzer 3 67XGordelverklikker 3 68vAirbags en gordelspanners
3 68VAirbag deactiveren 3 68pLaadsysteem 3 69ZStoringsindicatielamp 3 69gLaat auto spoedig nakijken
3 69RRem- en koppelingssysteem
3 69-Pedaal intrappen 3 69uAntiblokkeersysteem (ABS)
3 70[Opschakelen 3 70cStuurbekrachtiging 3 70)Lane Departure Warning
3 70rUltrasoonparkeerhulp 3 70aElektronische stabiliteitsrege‐
ling UIT 3 70bElektronische stabiliteitsrege‐
ling en Traction Control-
systeem 3 71kTraction Control-systeem uit
3 71WKoelvloeistoftemperatuur
3 71wBandenspanningscontrolesys‐
teem 3 71IMotoroliedruk 3 71YTe laag brandstofpeil 3 72dStartbeveiliging 3 72#Beperkt motorvermogen
3 728Buitenverlichting 3 72CGrootlicht 3 72>Mistlamp 3 72rMistachterlicht 3 72mCruise control 3 72LSnelheidsbegrenzer 3 73/Motorkap open 3 73NPortier open 3 73
Richtingaanwijzer
O brandt of knippert groen.
Brandt korte tijd De parkeerlichten zijn ingeschakeld.
Knippert
Een richtingaanwijzer of de alarm‐
knipperlichten zijn geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering kapot.
Gloeilamp vervangen 3 141, zeke‐
ringen 3 148.

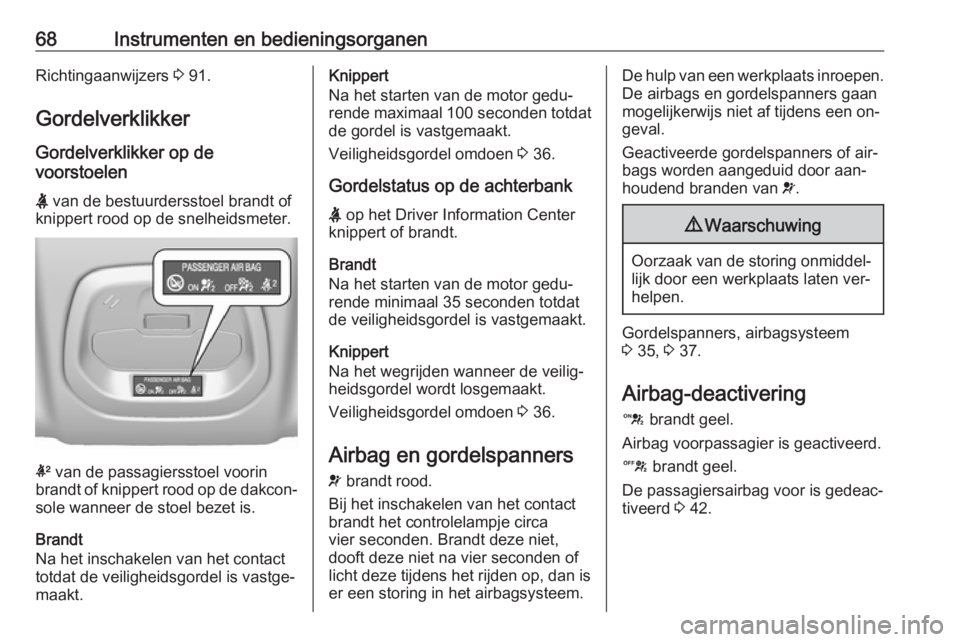

68Instrumenten en bedieningsorganenRichtingaanwijzers 3 91.
Gordelverklikker Gordelverklikker op de
voorstoelen
X van de bestuurdersstoel brandt of
knippert rood op de snelheidsmeter.
k van de passagiersstoel voorin
brandt of knippert rood op de dakcon‐ sole wanneer de stoel bezet is.
Brandt
Na het inschakelen van het contact
totdat de veiligheidsgordel is vastge‐
maakt.
Knippert
Na het starten van de motor gedu‐ rende maximaal 100 seconden totdat
de gordel is vastgemaakt.
Veiligheidsgordel omdoen 3 36.
Gordelstatus op de achterbank X op het Driver Information Center
knippert of brandt.
Brandt
Na het starten van de motor gedu‐ rende minimaal 35 seconden totdat
de veiligheidsgordel is vastgemaakt.
Knippert
Na het wegrijden wanneer de veilig‐
heidsgordel wordt losgemaakt.
Veiligheidsgordel omdoen 3 36.
Airbag en gordelspanners
v brandt rood.
Bij het inschakelen van het contact
brandt het controlelampje circa
vier seconden. Brandt deze niet, dooft deze niet na vier seconden of
licht deze tijdens het rijden op, dan is
er een storing in het airbagsysteem.De hulp van een werkplaats inroepen. De airbags en gordelspanners gaan
mogelijkerwijs niet af tijdens een on‐
geval.
Geactiveerde gordelspanners of air‐
bags worden aangeduid door aan‐
houdend branden van v.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Gordelspanners, airbagsysteem
3 35, 3 37.
Airbag-deactivering
d brandt geel.
Airbag voorpassagier is geactiveerd.
c brandt geel.
De passagiersairbag voor is gedeac‐
tiveerd 3 42.
