OPEL KARL 2016.5 Gebruikershandleiding (in Dutch)

Instrumenten en bedieningsorganen699Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem te‐
zamen met een geactiveerde air‐
bag op de passagiersstoel voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk hulp van een werkplaats inroepen.
Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert. On‐ middellijk hulp van een werkplaats in‐
roepen.
Service-indicatie
g brandt geel.
Er verschijnt bovendien een waar‐
schuwing op het Driver Information
Center.
Laat de auto nakijken.
De hulp van een werkplaats inroepen. Boordinformatie 3 79.Rem- en
koppelingssysteem
R brandt rood.
Het vloeistofpeil voor de rem en de koppeling is te laag wanneer de hand‐ matige handrem niet wordt ingescha‐
keld 3 139.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Licht op wanneer de handmatige handrem is geactiveerd en het con‐
tact is ingeschakeld 3 117.
Pedaal intrappen - brandt of knippert geel.
Brandt
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten. Stop-startsysteem 3 108.

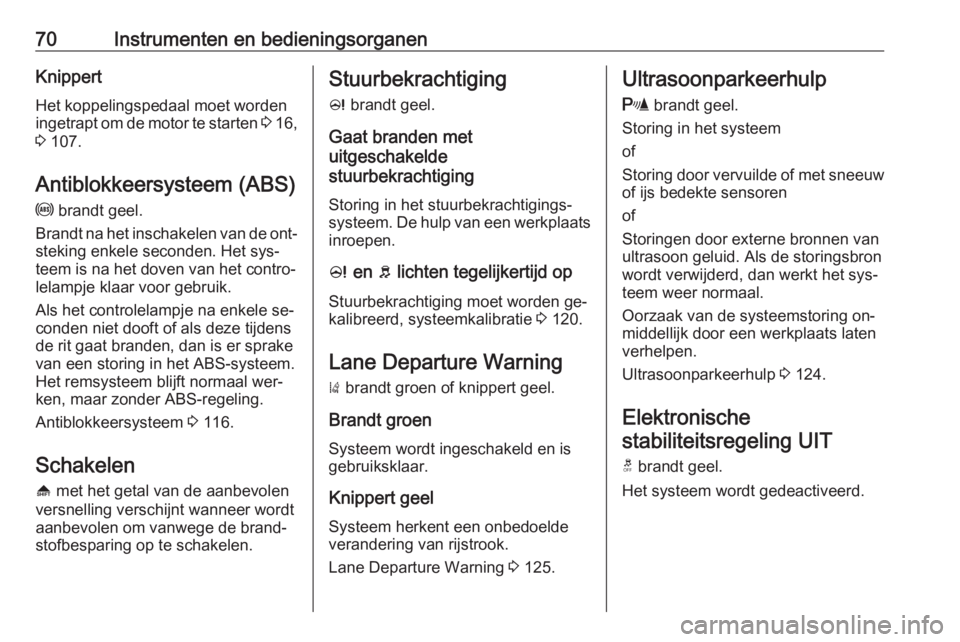

70Instrumenten en bedieningsorganenKnippert
Het koppelingspedaal moet worden
ingetrapt om de motor te starten 3 16,
3 107.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de ont‐ steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als het controlelampje na enkele se‐
conden niet dooft of als deze tijdens
de rit gaat branden, dan is er sprake
van een storing in het ABS-systeem.
Het remsysteem blijft normaal wer‐
ken, maar zonder ABS-regeling.
Antiblokkeersysteem 3 116.
Schakelen [ met het getal van de aanbevolen
versnelling verschijnt wanneer wordt
aanbevolen om vanwege de brand‐
stofbesparing op te schakelen.Stuurbekrachtiging
c brandt geel.
Gaat branden met
uitgeschakelde
stuurbekrachtiging
Storing in het stuurbekrachtigings‐systeem. De hulp van een werkplaats
inroepen.
c en b lichten tegelijkertijd op
Stuurbekrachtiging moet worden ge‐
kalibreerd, systeemkalibratie 3 120.
Lane Departure Warning ) brandt groen of knippert geel.
Brandt groen Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel
Systeem herkent een onbedoelde
verandering van rijstrook.
Lane Departure Warning 3 125.Ultrasoonparkeerhulp
r brandt geel.
Storing in het systeem
of
Storing door vervuilde of met sneeuw of ijs bedekte sensoren
of
Storingen door externe bronnen van
ultrasoon geluid. Als de storingsbron
wordt verwijderd, dan werkt het sys‐
teem weer normaal.
Oorzaak van de systeemstoring on‐
middellijk door een werkplaats laten
verhelpen.
Ultrasoonparkeerhulp 3 124.
Elektronische stabiliteitsregeling UIT
t brandt geel.
Het systeem wordt gedeactiveerd.

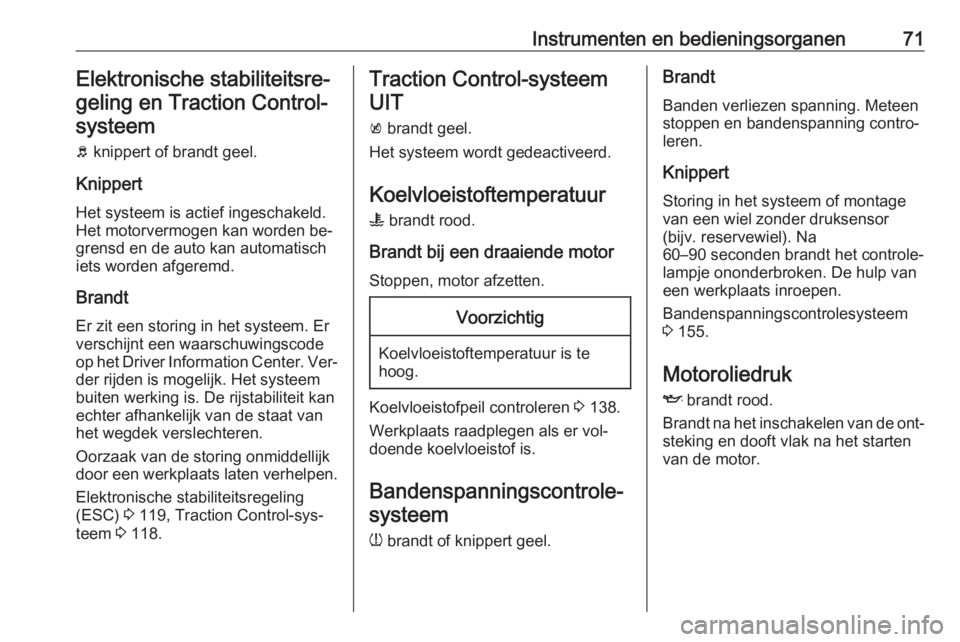

Instrumenten en bedieningsorganen71Elektronische stabiliteitsre‐geling en Traction Control-systeem
b knippert of brandt geel.
Knippert Het systeem is actief ingeschakeld.
Het motorvermogen kan worden be‐
grensd en de auto kan automatisch
iets worden afgeremd.
Brandt Er zit een storing in het systeem. Erverschijnt een waarschuwingscodeop het Driver Information Center. Ver‐
der rijden is mogelijk. Het systeem
buiten werking is. De rijstabiliteit kan
echter afhankelijk van de staat van
het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Elektronische stabiliteitsregeling
(ESC) 3 119, Traction Control-sys‐
teem 3 118.Traction Control-systeem
UIT
k brandt geel.
Het systeem wordt gedeactiveerd.
Koelvloeistoftemperatuur
W brandt rood.
Brandt bij een draaiende motor Stoppen, motor afzetten.Voorzichtig
Koelvloeistoftemperatuur is te
hoog.
Koelvloeistofpeil controleren 3 138.
Werkplaats raadplegen als er vol‐
doende koelvloeistof is.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt
Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
Knippert
Storing in het systeem of montage
van een wiel zonder druksensor
(bijv. reservewiel). Na
60–90 seconden brandt het controle‐
lampje ononderbroken. De hulp van
een werkplaats inroepen.
Bandenspanningscontrolesysteem
3 155.
Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.

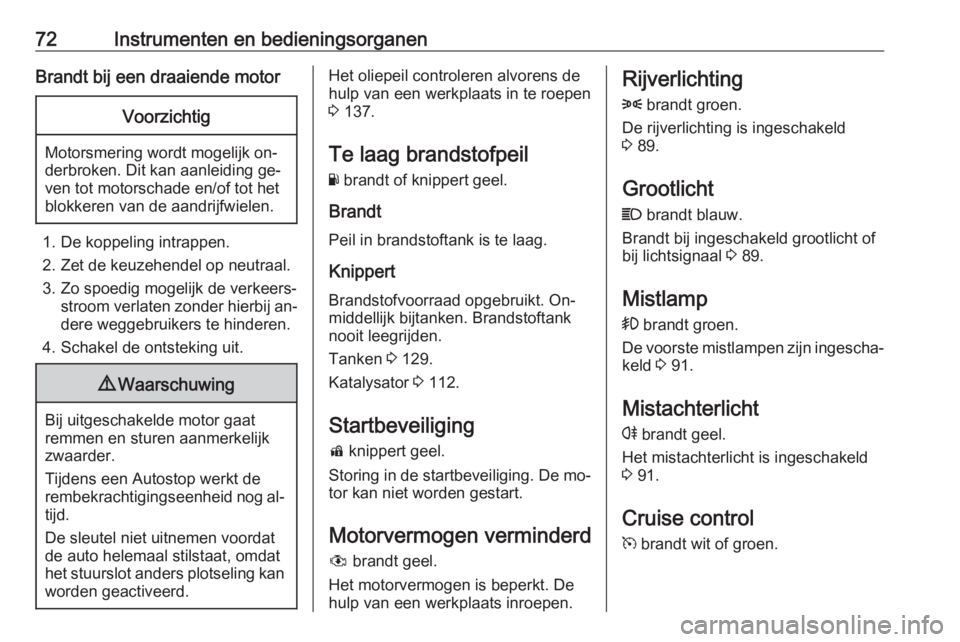

72Instrumenten en bedieningsorganenBrandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk on‐
derbroken. Dit kan aanleiding ge‐
ven tot motorschade en/of tot het
blokkeren van de aandrijfwielen.
1. De koppeling intrappen.
2. Zet de keuzehendel op neutraal. 3. Zo spoedig mogelijk de verkeers‐ stroom verlaten zonder hierbij an‐dere weggebruikers te hinderen.
4. Schakel de ontsteking uit.
9 Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder.
Tijdens een Autostop werkt de
rembekrachtigingseenheid nog al‐ tijd.
De sleutel niet uitnemen voordat
de auto helemaal stilstaat, omdat
het stuurslot anders plotseling kan worden geactiveerd.
Het oliepeil controleren alvorens de
hulp van een werkplaats in te roepen
3 137.
Te laag brandstofpeil
Y brandt of knippert geel.
Brandt Peil in brandstoftank is te laag.
Knippert Brandstofvoorraad opgebruikt. On‐
middellijk bijtanken. Brandstoftank
nooit leegrijden.
Tanken 3 129.
Katalysator 3 112.
Startbeveiliging
d knippert geel.
Storing in de startbeveiliging. De mo‐
tor kan niet worden gestart.
Motorvermogen verminderd
# brandt geel.
Het motorvermogen is beperkt. De
hulp van een werkplaats inroepen.Rijverlichting
8 brandt groen.
De rijverlichting is ingeschakeld
3 89.
Grootlicht
C brandt blauw.
Brandt bij ingeschakeld grootlicht of bij lichtsignaal 3 89.
Mistlamp
> brandt groen.
De voorste mistlampen zijn ingescha‐
keld 3 91.
Mistachterlicht
r brandt geel.
Het mistachterlicht is ingeschakeld
3 91.
Cruise control
m brandt wit of groen.

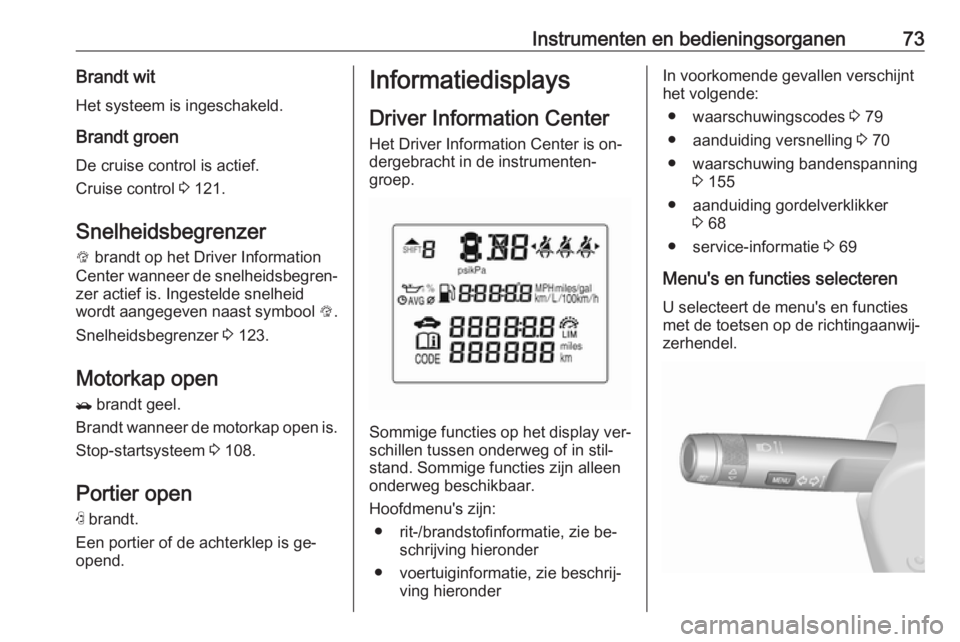

Instrumenten en bedieningsorganen73Brandt wit
Het systeem is ingeschakeld.
Brandt groen De cruise control is actief.
Cruise control 3 121.
Snelheidsbegrenzer L brandt op het Driver Information
Center wanneer de snelheidsbegren‐
zer actief is. Ingestelde snelheid
wordt aangegeven naast symbool L.
Snelheidsbegrenzer 3 123.
Motorkap open / brandt geel.
Brandt wanneer de motorkap open is. Stop-startsysteem 3 108.
Portier open N brandt.
Een portier of de achterklep is ge‐
opend.Informatiedisplays
Driver Information Center
Het Driver Information Center is on‐
dergebracht in de instrumenten‐
groep.
Sommige functies op het display ver‐ schillen tussen onderweg of in stil‐
stand. Sommige functies zijn alleen
onderweg beschikbaar.
Hoofdmenu's zijn: ● rit-/brandstofinformatie, zie be‐ schrijving hieronder
● voertuiginformatie, zie beschrij‐ ving hieronder
In voorkomende gevallen verschijnt
het volgende:
● waarschuwingscodes 3 79
● aanduiding versnelling 3 70
● waarschuwing bandenspanning 3 155
● aanduiding gordelverklikker 3 68
● service-informatie 3 69
Menu's en functies selecteren U selecteert de menu's en functies
met de toetsen op de richtingaanwij‐
zerhendel.

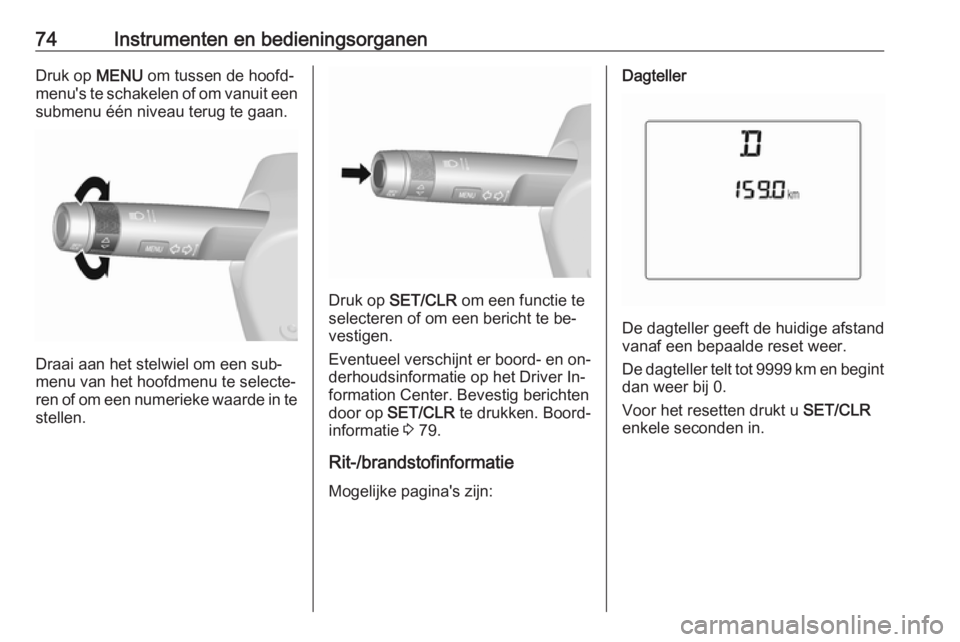

74Instrumenten en bedieningsorganenDruk op MENU om tussen de hoofd‐
menu's te schakelen of om vanuit een submenu één niveau terug te gaan.
Draai aan het stelwiel om een sub‐
menu van het hoofdmenu te selecte‐
ren of om een numerieke waarde in te stellen.
Druk op SET/CLR om een functie te
selecteren of om een bericht te be‐
vestigen.
Eventueel verschijnt er boord- en on‐
derhoudsinformatie op het Driver In‐
formation Center. Bevestig berichten
door op SET/CLR te drukken. Boord‐
informatie 3 79.
Rit-/brandstofinformatie
Mogelijke pagina's zijn:
Dagteller
De dagteller geeft de huidige afstand
vanaf een bepaalde reset weer.
De dagteller telt tot 9999 km en begint
dan weer bij 0.
Voor het resetten drukt u SET/CLR
enkele seconden in.

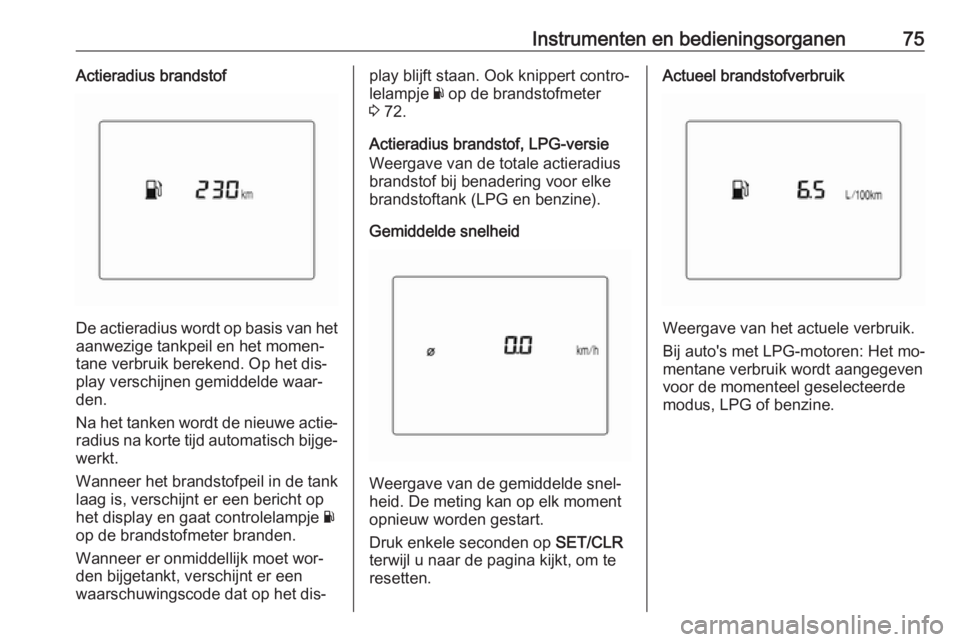

Instrumenten en bedieningsorganen75Actieradius brandstof
De actieradius wordt op basis van hetaanwezige tankpeil en het momen‐
tane verbruik berekend. Op het dis‐
play verschijnen gemiddelde waar‐ den.
Na het tanken wordt de nieuwe actie‐ radius na korte tijd automatisch bijge‐
werkt.
Wanneer het brandstofpeil in de tank
laag is, verschijnt er een bericht op
het display en gaat controlelampje Y
op de brandstofmeter branden.
Wanneer er onmiddellijk moet wor‐
den bijgetankt, verschijnt er een
waarschuwingscode dat op het dis‐
play blijft staan. Ook knippert contro‐
lelampje Y op de brandstofmeter
3 72.
Actieradius brandstof, LPG-versie
Weergave van de totale actieradius
brandstof bij benadering voor elke
brandstoftank (LPG en benzine).
Gemiddelde snelheid
Weergave van de gemiddelde snel‐
heid. De meting kan op elk moment opnieuw worden gestart.
Druk enkele seconden op SET/CLR
terwijl u naar de pagina kijkt, om te
resetten.
Actueel brandstofverbruik
Weergave van het actuele verbruik.
Bij auto's met LPG-motoren: Het mo‐
mentane verbruik wordt aangegeven
voor de momenteel geselecteerde
modus, LPG of benzine.

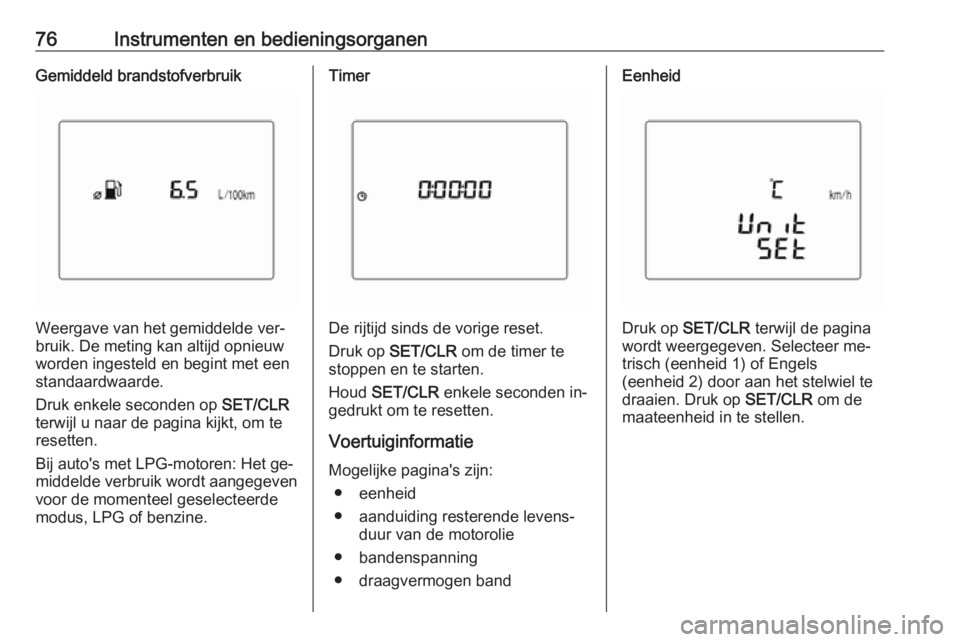

76Instrumenten en bedieningsorganenGemiddeld brandstofverbruik
Weergave van het gemiddelde ver‐
bruik. De meting kan altijd opnieuw
worden ingesteld en begint met een standaardwaarde.
Druk enkele seconden op SET/CLR
terwijl u naar de pagina kijkt, om te
resetten.
Bij auto's met LPG-motoren: Het ge‐
middelde verbruik wordt aangegeven
voor de momenteel geselecteerde
modus, LPG of benzine.
Timer
De rijtijd sinds de vorige reset.
Druk op SET/CLR om de timer te
stoppen en te starten.
Houd SET/CLR enkele seconden in‐
gedrukt om te resetten.
Voertuiginformatie Mogelijke pagina's zijn: ● eenheid
● aanduiding resterende levens‐ duur van de motorolie
● bandenspanning
● draagvermogen band
Eenheid
Druk op SET/CLR terwijl de pagina
wordt weergegeven. Selecteer me‐
trisch (eenheid 1) of Engels
(eenheid 2) door aan het stelwiel te draaien. Druk op SET/CLR om de
maateenheid in te stellen.

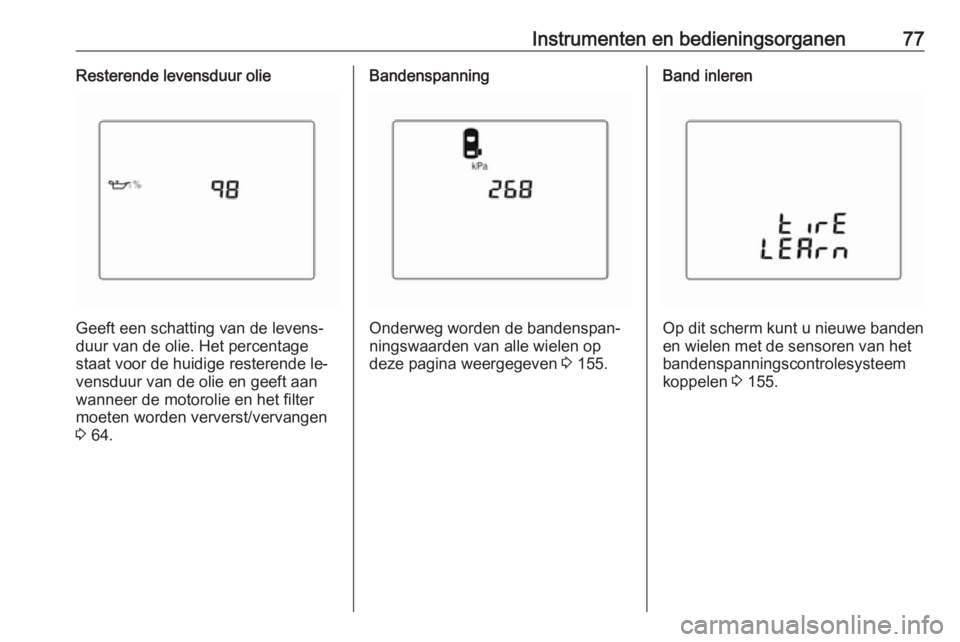

Instrumenten en bedieningsorganen77Resterende levensduur olie
Geeft een schatting van de levens‐
duur van de olie. Het percentage
staat voor de huidige resterende le‐ vensduur van de olie en geeft aanwanneer de motorolie en het filter
moeten worden ververst/vervangen
3 64.
Bandenspanning
Onderweg worden de bandenspan‐
ningswaarden van alle wielen op
deze pagina weergegeven 3 155.
Band inleren
Op dit scherm kunt u nieuwe banden
en wielen met de sensoren van het bandenspanningscontrolesysteem
koppelen 3 155.

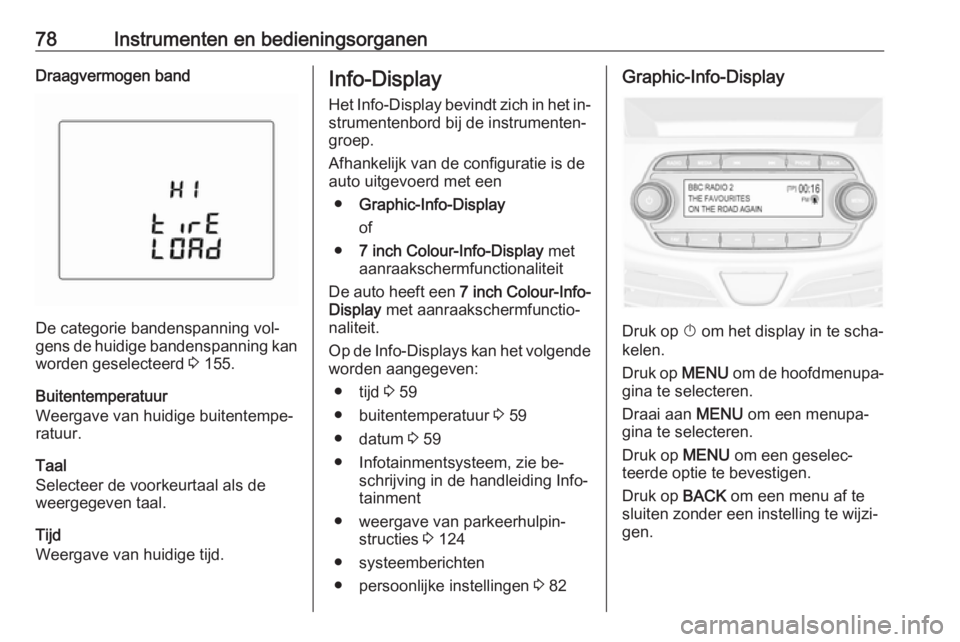

78Instrumenten en bedieningsorganenDraagvermogen band
De categorie bandenspanning vol‐
gens de huidige bandenspanning kan worden geselecteerd 3 155.
Buitentemperatuur
Weergave van huidige buitentempe‐
ratuur.
Taal
Selecteer de voorkeurtaal als de
weergegeven taal.
Tijd
Weergave van huidige tijd.
Info-Display
Het Info-Display bevindt zich in het in‐strumentenbord bij de instrumenten‐
groep.
Afhankelijk van de configuratie is de
auto uitgevoerd met een
● Graphic-Info-Display
of
● 7 inch Colour-Info-Display met
aanraakschermfunctionaliteit
De auto heeft een 7 inch Colour-Info-
Display met aanraakschermfunctio‐
naliteit.
Op de Info-Displays kan het volgende worden aangegeven:
● tijd 3 59
● buitentemperatuur 3 59
● datum 3 59
● Infotainmentsysteem, zie be‐ schrijving in de handleiding Info‐
tainment
● weergave van parkeerhulpin‐ structies 3 124
● systeemberichten
● persoonlijke instellingen 3 82Graphic-Info-Display
Druk op X om het display in te scha‐
kelen.
Druk op MENU om de hoofdmenupa‐
gina te selecteren.
Draai aan MENU om een menupa‐
gina te selecteren.
Druk op MENU om een geselec‐
teerde optie te bevestigen.
Druk op BACK om een menu af te
sluiten zonder een instelling te wijzi‐
gen.
