OPEL KARL 2016.5 Instruktionsbok

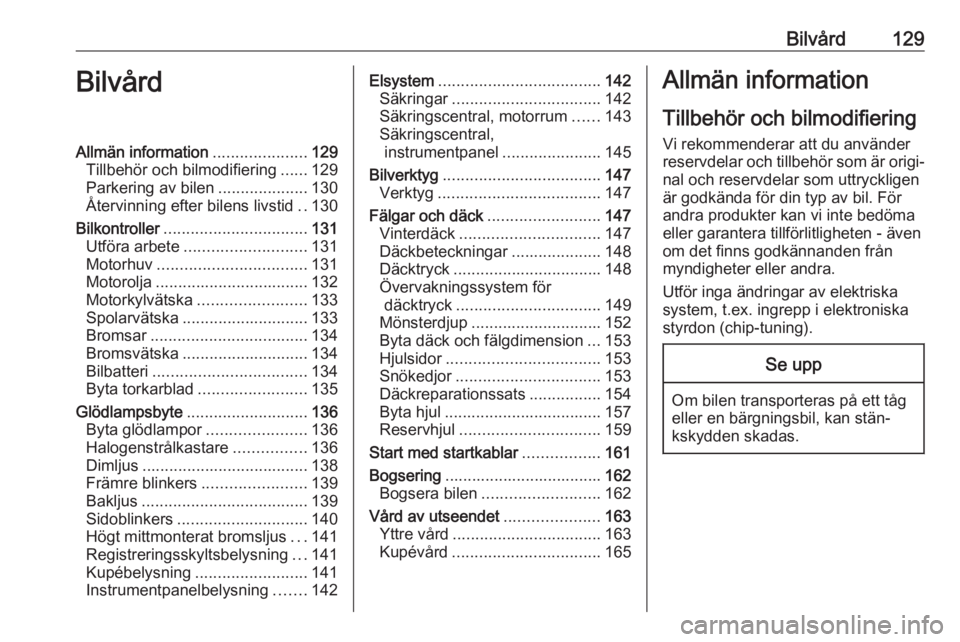

Bilvård129BilvårdAllmän information.....................129
Tillbehör och bilmodifiering ......129
Parkering av bilen ....................130
Återvinning efter bilens livstid ..130
Bilkontroller ................................ 131
Utföra arbete ........................... 131
Motorhuv ................................. 131
Motorolja .................................. 132
Motorkylvätska ........................ 133
Spolarvätska ............................ 133
Bromsar ................................... 134
Bromsvätska ............................ 134
Bilbatteri .................................. 134
Byta torkarblad ........................ 135
Glödlampsbyte ........................... 136
Byta glödlampor ......................136
Halogenstrålkastare ................136
Dimljus ..................................... 138
Främre blinkers .......................139
Bakljus ..................................... 139
Sidoblinkers ............................. 140
Högt mittmonterat bromsljus ...141
Registreringsskyltsbelysning ...141
Kupébelysning ......................... 141
Instrumentpanelbelysning .......142Elsystem .................................... 142
Säkringar ................................. 142
Säkringscentral, motorrum ......143
Säkringscentral, instrumentpanel ......................145
Bilverktyg ................................... 147
Verktyg .................................... 147
Fälgar och däck .........................147
Vinterdäck ............................... 147
Däckbeteckningar ....................148
Däcktryck ................................. 148
Övervakningssystem för däcktryck ................................ 149
Mönsterdjup ............................. 152
Byta däck och fälgdimension ...153
Hjulsidor .................................. 153
Snökedjor ................................ 153
Däckreparationssats ................154
Byta hjul ................................... 157
Reservhjul ............................... 159
Start med startkablar .................161
Bogsering ................................... 162
Bogsera bilen .......................... 162
Vård av utseendet .....................163
Yttre vård ................................. 163
Kupévård ................................. 165Allmän information
Tillbehör och bilmodifiering
Vi rekommenderar att du använder
reservdelar och tillbehör som är origi‐ nal och reservdelar som uttryckligen
är godkända för din typ av bil. För
andra produkter kan vi inte bedöma
eller garantera tillförlitligheten - även
om det finns godkännanden från
myndigheter eller andra.
Utför inga ändringar av elektriska
system, t.ex. ingrepp i elektroniska
styrdon (chip-tuning).Se upp
Om bilen transporteras på ett tåg
eller en bärgningsbil, kan stän‐
kskydden skadas.

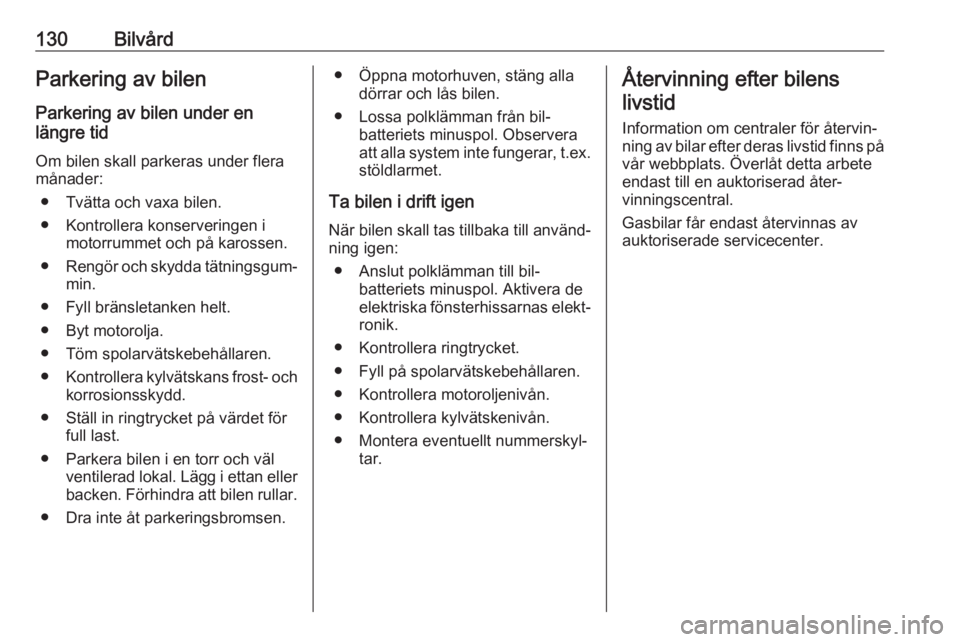

130BilvårdParkering av bilen
Parkering av bilen under en
längre tid
Om bilen skall parkeras under flera
månader:
● Tvätta och vaxa bilen.
● Kontrollera konserveringen i motorrummet och på karossen.
● Rengör och skydda tätningsgum‐
min.
● Fyll bränsletanken helt.
● Byt motorolja.
● Töm spolarvätskebehållaren.
● Kontrollera kylvätskans frost- och
korrosionsskydd.
● Ställ in ringtrycket på värdet för full last.
● Parkera bilen i en torr och väl ventilerad lokal. Lägg i ettan ellerbacken. Förhindra att bilen rullar.
● Dra inte åt parkeringsbromsen.● Öppna motorhuven, stäng alla dörrar och lås bilen.
● Lossa polklämman från bil‐ batteriets minuspol. Observera
att alla system inte fungerar, t.ex. stöldlarmet.
Ta bilen i drift igen
När bilen skall tas tillbaka till använd‐
ning igen:
● Anslut polklämman till bil‐ batteriets minuspol. Aktivera de
elektriska fönsterhissarnas elekt‐ ronik.
● Kontrollera ringtrycket.
● Fyll på spolarvätskebehållaren.
● Kontrollera motoroljenivån.
● Kontrollera kylvätskenivån.
● Montera eventuellt nummerskyl‐ tar.Återvinning efter bilens
livstid
Information om centraler för återvin‐ ning av bilar efter deras livstid finns på vår webbplats. Överlåt detta arbete
endast till en auktoriserad åter‐
vinningscentral.
Gasbilar får endast återvinnas av
auktoriserade servicecenter.

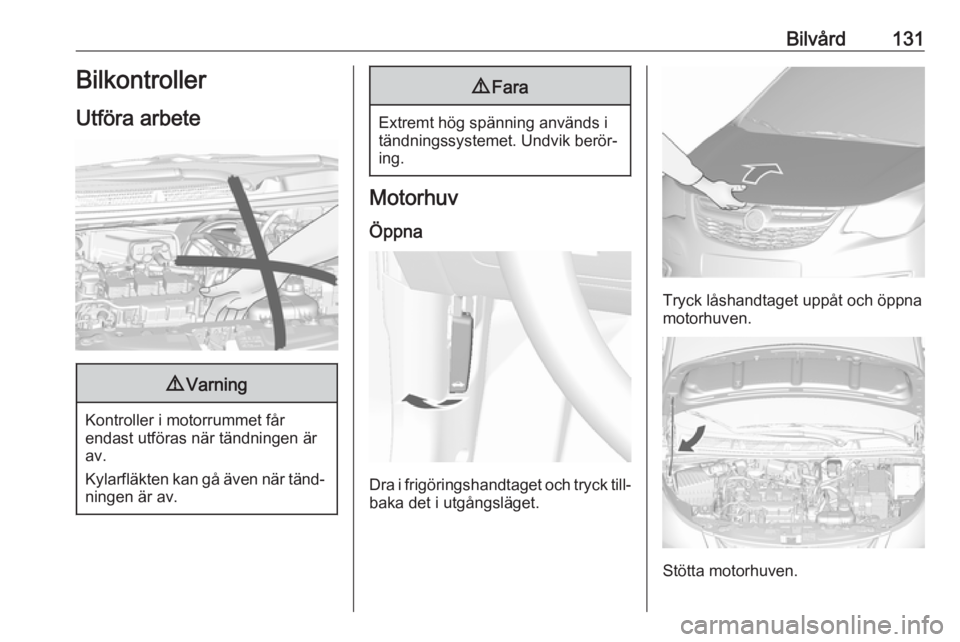

Bilvård131Bilkontroller
Utföra arbete9 Varning
Kontroller i motorrummet får
endast utföras när tändningen är
av.
Kylarfläkten kan gå även när tänd‐ ningen är av.
9 Fara
Extremt hög spänning används i
tändningssystemet. Undvik berör‐ ing.
Motorhuv
Öppna
Dra i frigöringshandtaget och tryck till‐ baka det i utgångsläget.
Tryck låshandtaget uppåt och öppna
motorhuven.
Stötta motorhuven.

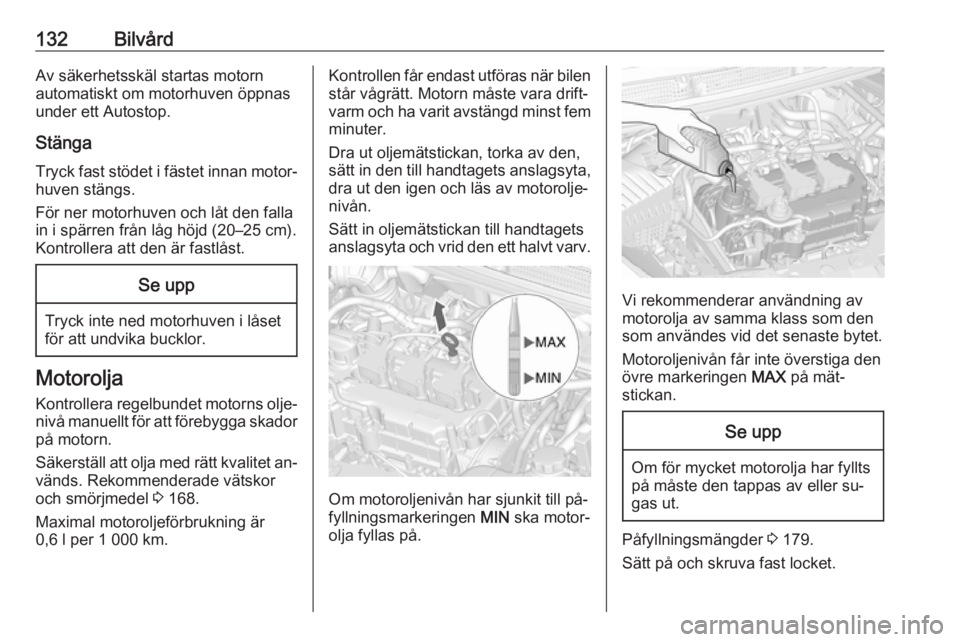

132BilvårdAv säkerhetsskäl startas motorn
automatiskt om motorhuven öppnas
under ett Autostop.
Stänga Tryck fast stödet i fästet innan motor‐ huven stängs.
För ner motorhuven och låt den falla
in i spärren från låg höjd (20–25 cm).
Kontrollera att den är fastlåst.Se upp
Tryck inte ned motorhuven i låset
för att undvika bucklor.
Motorolja
Kontrollera regelbundet motorns olje‐ nivå manuellt för att förebygga skador
på motorn.
Säkerställ att olja med rätt kvalitet an‐ vänds. Rekommenderade vätskor
och smörjmedel 3 168.
Maximal motoroljeförbrukning är 0,6 l per 1 000 km.
Kontrollen får endast utföras när bilen står vågrätt. Motorn måste vara drift‐
varm och ha varit avstängd minst fem minuter.
Dra ut oljemätstickan, torka av den,
sätt in den till handtagets anslagsyta,
dra ut den igen och läs av motorolje‐
nivån.
Sätt in oljemätstickan till handtagets
anslagsyta och vrid den ett halvt varv.
Om motoroljenivån har sjunkit till på‐
fyllningsmarkeringen MIN ska motor‐
olja fyllas på.
Vi rekommenderar användning av
motorolja av samma klass som den
som användes vid det senaste bytet.
Motoroljenivån får inte överstiga den
övre markeringen MAX på mät‐
stickan.
Se upp
Om för mycket motorolja har fyllts
på måste den tappas av eller su‐
gas ut.
Påfyllningsmängder 3 179.
Sätt på och skruva fast locket.

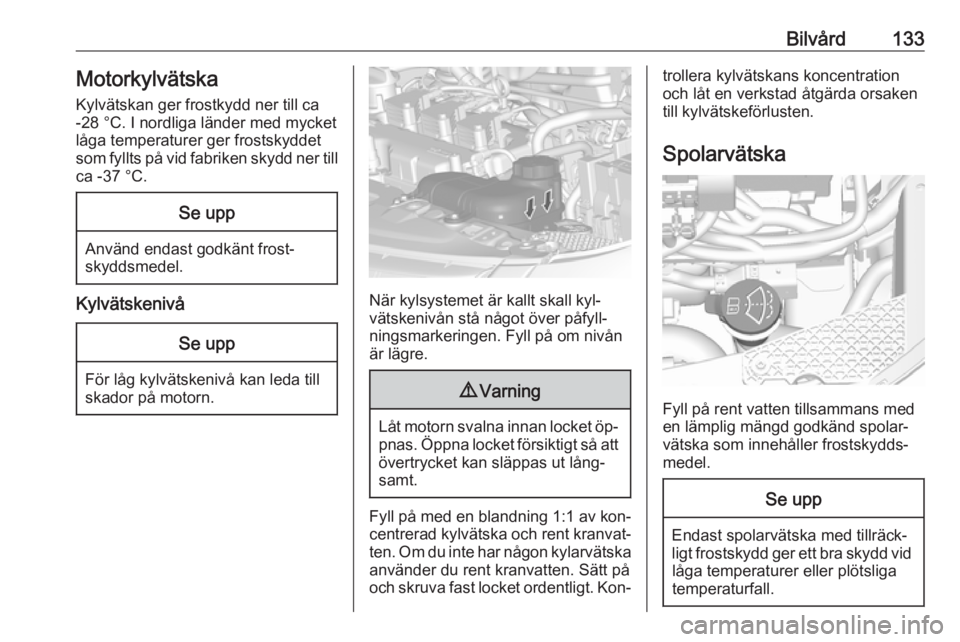

Bilvård133Motorkylvätska
Kylvätskan ger frostkydd ner till ca
-28 °C. I nordliga länder med mycket
låga temperaturer ger frostskyddet
som fyllts på vid fabriken skydd ner till
ca -37 °C.Se upp
Använd endast godkänt frost‐
skyddsmedel.
Kylvätskenivå
Se upp
För låg kylvätskenivå kan leda till
skador på motorn.
När kylsystemet är kallt skall kyl‐
vätskenivån stå något över påfyll‐
ningsmarkeringen. Fyll på om nivån
är lägre.
9 Varning
Låt motorn svalna innan locket öp‐
pnas. Öppna locket försiktigt så att
övertrycket kan släppas ut lång‐ samt.
Fyll på med en blandning 1:1 av kon‐
centrerad kylvätska och rent kranvat‐
ten. Om du inte har någon kylarvätska
använder du rent kranvatten. Sätt på
och skruva fast locket ordentligt. Kon‐
trollera kylvätskans koncentration
och låt en verkstad åtgärda orsaken
till kylvätskeförlusten.
Spolarvätska
Fyll på rent vatten tillsammans med
en lämplig mängd godkänd spolar‐
vätska som innehåller frostskydds‐
medel.
Se upp
Endast spolarvätska med tillräck‐
ligt frostskydd ger ett bra skydd vid låga temperaturer eller plötsliga
temperaturfall.

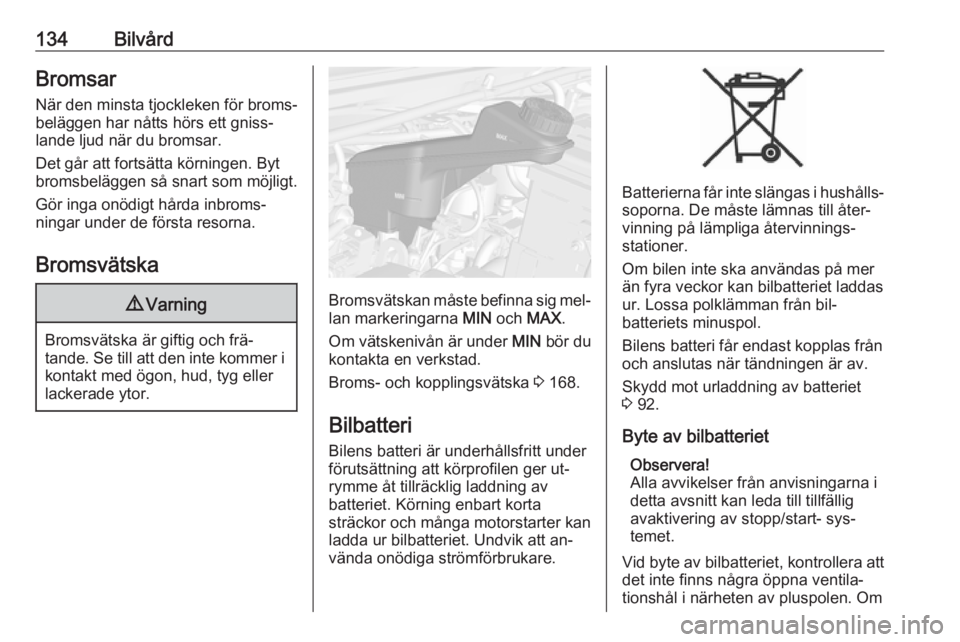

134BilvårdBromsar
När den minsta tjockleken för broms‐
beläggen har nåtts hörs ett gniss‐
lande ljud när du bromsar.
Det går att fortsätta körningen. Byt
bromsbeläggen så snart som möjligt.
Gör inga onödigt hårda inbroms‐
ningar under de första resorna.
Bromsvätska9 Varning
Bromsvätska är giftig och frä‐
tande. Se till att den inte kommer i kontakt med ögon, hud, tyg eller
lackerade ytor.
Bromsvätskan måste befinna sig mel‐
lan markeringarna MIN och MAX.
Om vätskenivån är under MIN bör du
kontakta en verkstad.
Broms- och kopplingsvätska 3 168.
Bilbatteri
Bilens batteri är underhållsfritt under förutsättning att körprofilen ger ut‐
rymme åt tillräcklig laddning av
batteriet. Körning enbart korta
sträckor och många motorstarter kan
ladda ur bilbatteriet. Undvik att an‐
vända onödiga strömförbrukare.
Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Om bilen inte ska användas på mer
än fyra veckor kan bilbatteriet laddas
ur. Lossa polklämman från bil‐
batteriets minuspol.
Bilens batteri får endast kopplas från
och anslutas när tändningen är av.
Skydd mot urladdning av batteriet
3 92.
Byte av bilbatteriet Observera!
Alla avvikelser från anvisningarna i
detta avsnitt kan leda till tillfällig
avaktivering av stopp/start- sys‐
temet.
Vid byte av bilbatteriet, kontrollera att
det inte finns några öppna ventila‐
tionshål i närheten av pluspolen. Om

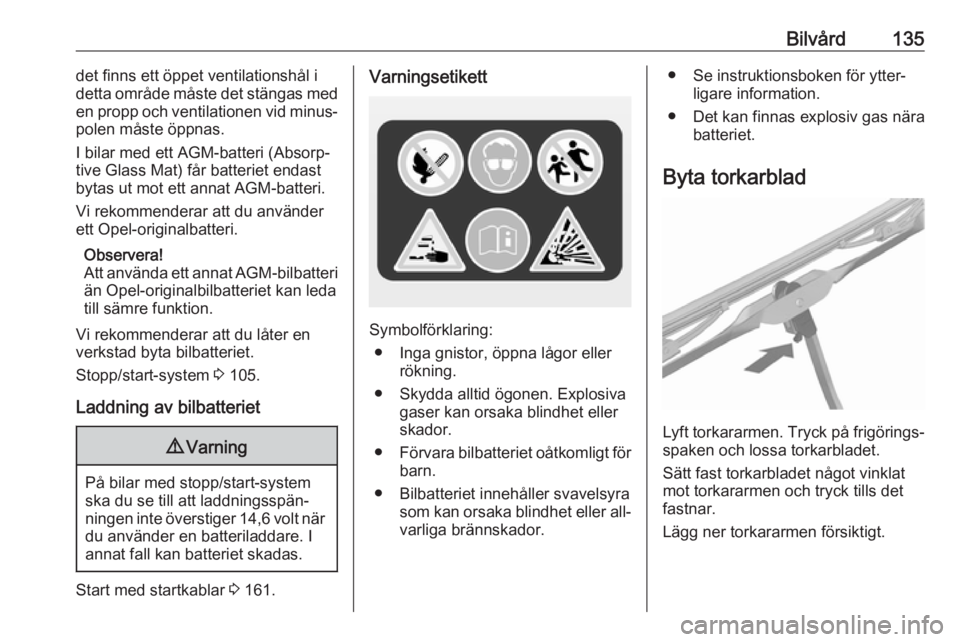

Bilvård135det finns ett öppet ventilationshål i
detta område måste det stängas med
en propp och ventilationen vid minus‐
polen måste öppnas.
I bilar med ett AGM-batteri (Absorp‐
tive Glass Mat) får batteriet endast
bytas ut mot ett annat AGM-batteri.
Vi rekommenderar att du använder
ett Opel-originalbatteri.
Observera!
Att använda ett annat AGM-bilbatteri
än Opel-originalbilbatteriet kan leda till sämre funktion.
Vi rekommenderar att du låter en
verkstad byta bilbatteriet.
Stopp/start-system 3 105.
Laddning av bilbatteriet9 Varning
På bilar med stopp/start-system
ska du se till att laddningsspän‐
ningen inte överstiger 14,6 volt när du använder en batteriladdare. I
annat fall kan batteriet skadas.
Start med startkablar 3 161.
Varningsetikett
Symbolförklaring:
● Inga gnistor, öppna lågor eller rökning.
● Skydda alltid ögonen. Explosiva gaser kan orsaka blindhet ellerskador.
● Förvara bilbatteriet oåtkomligt för
barn.
● Bilbatteriet innehåller svavelsyra som kan orsaka blindhet eller all‐
varliga brännskador.
● Se instruktionsboken för ytter‐ ligare information.
● Det kan finnas explosiv gas nära batteriet.
Byta torkarblad
Lyft torkararmen. Tryck på frigörings‐ spaken och lossa torkarbladet.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.

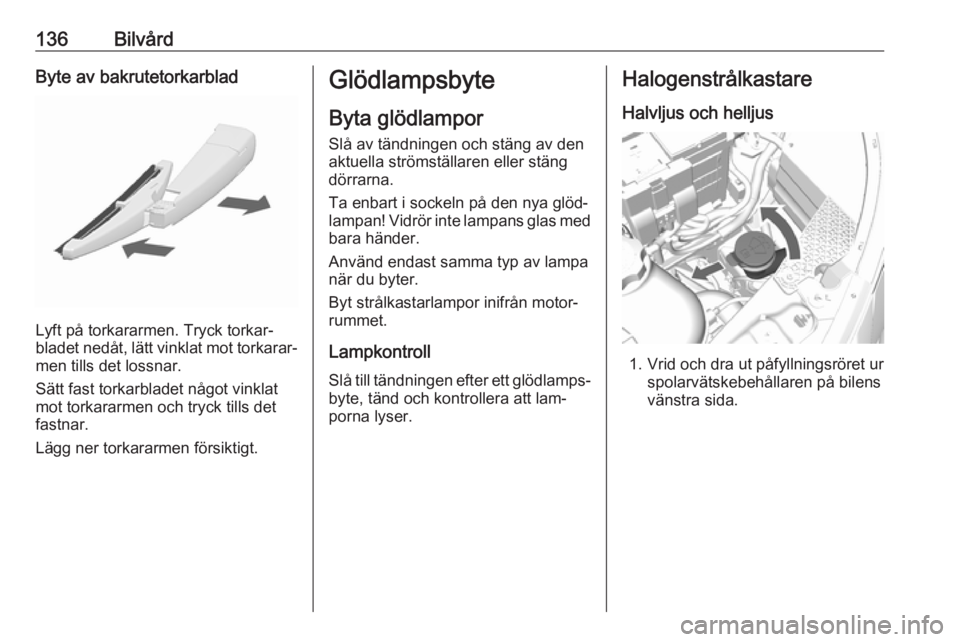

136BilvårdByte av bakrutetorkarblad
Lyft på torkararmen. Tryck torkar‐
bladet nedåt, lätt vinklat mot torkarar‐ men tills det lossnar.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Glödlampsbyte
Byta glödlampor
Slå av tändningen och stäng av den
aktuella strömställaren eller stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan! Vidrör inte lampans glas med
bara händer.
Använd endast samma typ av lampa
när du byter.
Byt strålkastarlampor inifrån motor‐
rummet.
Lampkontroll
Slå till tändningen efter ett glödlamps‐
byte, tänd och kontrollera att lam‐
porna lyser.Halogenstrålkastare
Halvljus och helljus
1. Vrid och dra ut påfyllningsröret ur spolarvätskebehållaren på bilens
vänstra sida.

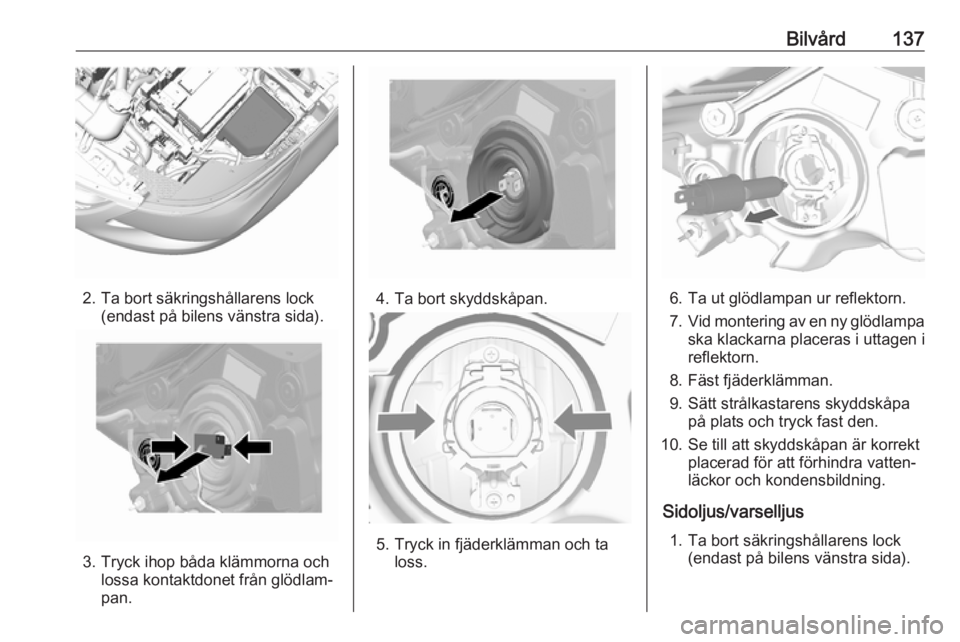

Bilvård137
2. Ta bort säkringshållarens lock(endast på bilens vänstra sida).
3. Tryck ihop båda klämmorna och lossa kontaktdonet från glödlam‐
pan.
4. Ta bort skyddskåpan.
5. Tryck in fjäderklämman och ta loss.
6. Ta ut glödlampan ur reflektorn.
7. Vid montering av en ny glödlampa
ska klackarna placeras i uttagen i
reflektorn.
8. Fäst fjäderklämman. 9. Sätt strålkastarens skyddskåpa på plats och tryck fast den.
10. Se till att skyddskåpan är korrekt placerad för att förhindra vatten‐läckor och kondensbildning.
Sidoljus/varselljus 1. Ta bort säkringshållarens lock (endast på bilens vänstra sida).

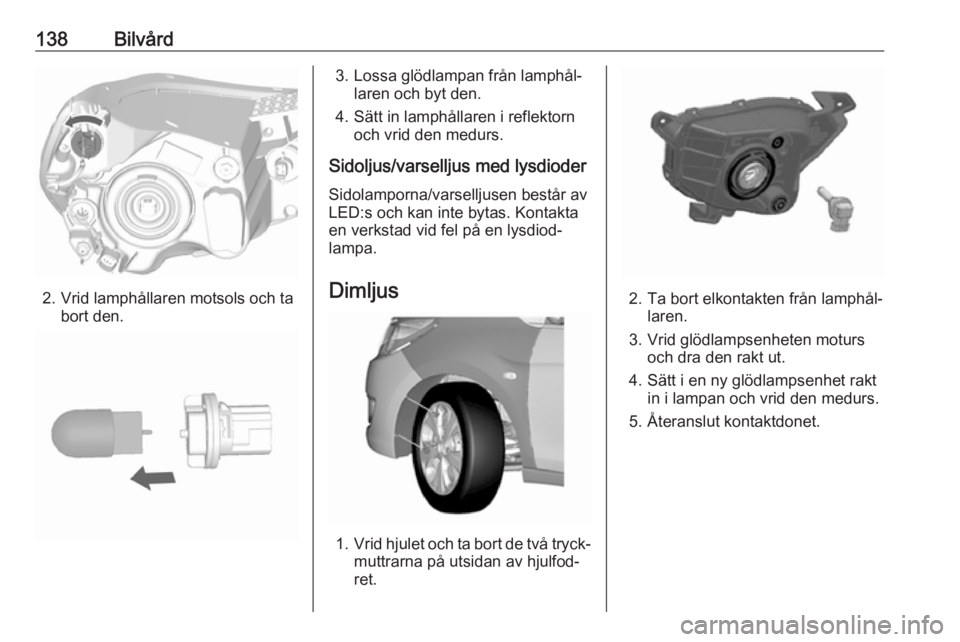

138Bilvård
2. Vrid lamphållaren motsols och tabort den.
3. Lossa glödlampan från lamphål‐laren och byt den.
4. Sätt in lamphållaren i reflektorn och vrid den medurs.
Sidoljus/varselljus med lysdioder Sidolamporna/varselljusen består av
LED:s och kan inte bytas. Kontakta en verkstad vid fel på en lysdiod‐
lampa.
Dimljus
1. Vrid hjulet och ta bort de två tryck‐
muttrarna på utsidan av hjulfod‐
ret.
2. Ta bort elkontakten från lamphål‐ laren.
3. Vrid glödlampsenheten moturs och dra den rakt ut.
4. Sätt i en ny glödlampsenhet rakt in i lampan och vrid den medurs.
5. Återanslut kontaktdonet.
