OPEL KARL 2016.5 Instruktionsbok

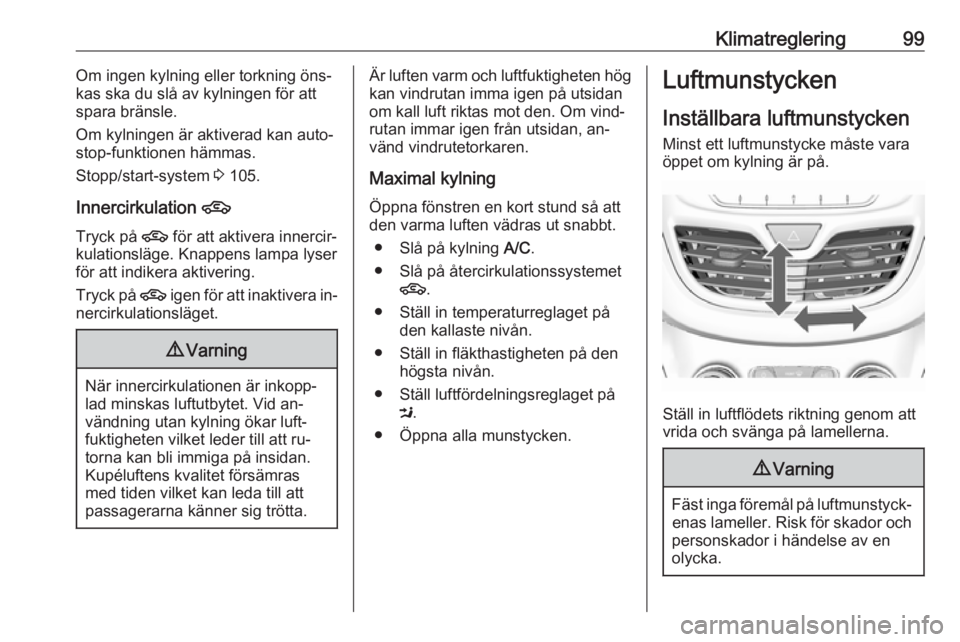

Klimatreglering99Om ingen kylning eller torkning öns‐
kas ska du slå av kylningen för att spara bränsle.
Om kylningen är aktiverad kan auto‐
stop-funktionen hämmas.
Stopp/start-system 3 105.
Innercirkulation 4
Tryck på 4 för att aktivera innercir‐
kulationsläge. Knappens lampa lyser
för att indikera aktivering.
Tryck på 4 igen för att inaktivera in‐
nercirkulationsläget.9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten vilket leder till att ru‐
torna kan bli immiga på insidan. Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
Är luften varm och luftfuktigheten hög
kan vindrutan imma igen på utsidan
om kall luft riktas mot den. Om vind‐
rutan immar igen från utsidan, an‐
vänd vindrutetorkaren.
Maximal kylning Öppna fönstren en kort stund så att
den varma luften vädras ut snabbt.
● Slå på kylning A/C.
● Slå på återcirkulationssystemet 4 .
● Ställ in temperaturreglaget på den kallaste nivån.
● Ställ in fläkthastigheten på den högsta nivån.
● Ställ luftfördelningsreglaget på M.
● Öppna alla munstycken.Luftmunstycken
Inställbara luftmunstycken Minst ett luftmunstycke måste vara
öppet om kylning är på.
Ställ in luftflödets riktning genom att
vrida och svänga på lamellerna.
9 Varning
Fäst inga föremål på luftmunstyck‐
enas lameller. Risk för skador och
personskador i händelse av en
olycka.

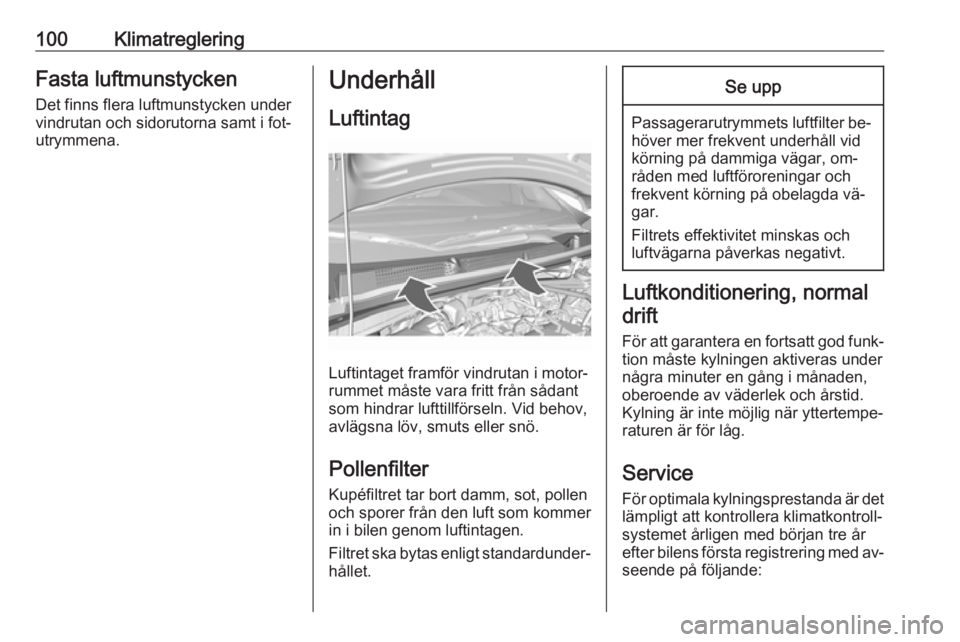

100KlimatregleringFasta luftmunstycken
Det finns flera luftmunstycken under
vindrutan och sidorutorna samt i fot‐
utrymmena.Underhåll
Luftintag
Luftintaget framför vindrutan i motor‐
rummet måste vara fritt från sådant
som hindrar lufttillförseln. Vid behov,
avlägsna löv, smuts eller snö.
Pollenfilter
Kupéfiltret tar bort damm, sot, pollen
och sporer från den luft som kommer
in i bilen genom luftintagen.
Filtret ska bytas enligt standardunder‐ hållet.
Se upp
Passagerarutrymmets luftfilter be‐höver mer frekvent underhåll vid
körning på dammiga vägar, om‐
råden med luftföroreningar och
frekvent körning på obelagda vä‐
gar.
Filtrets effektivitet minskas och
luftvägarna påverkas negativt.
Luftkonditionering, normal
drift
För att garantera en fortsatt god funk‐
tion måste kylningen aktiveras under
några minuter en gång i månaden, oberoende av väderlek och årstid.
Kylning är inte möjlig när yttertempe‐
raturen är för låg.
Service
För optimala kylningsprestanda är det
lämpligt att kontrollera klimatkontroll‐
systemet årligen med början tre år
efter bilens första registrering med av‐
seende på följande:

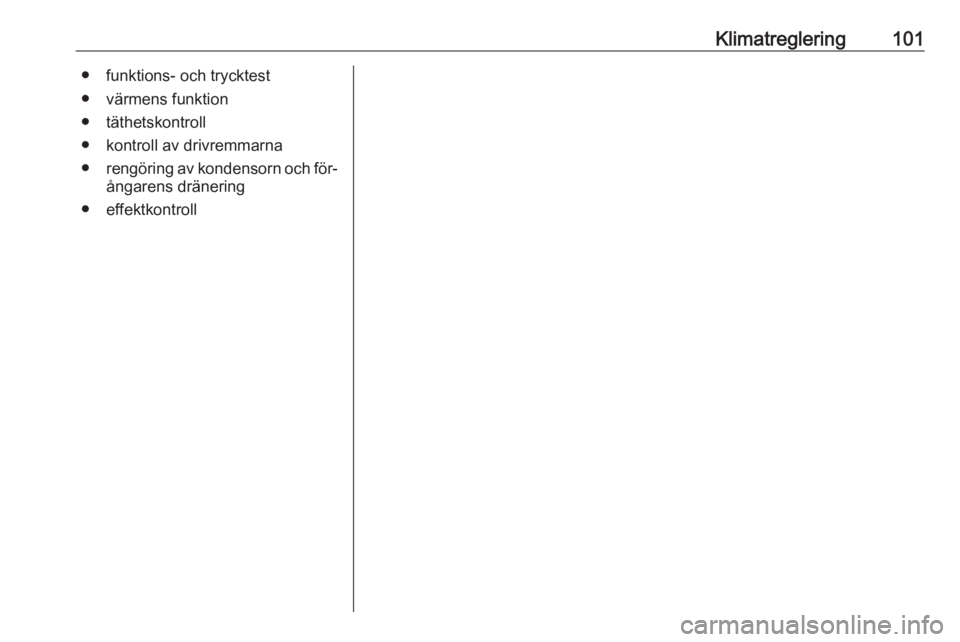

Klimatreglering101● funktions- och trycktest
● värmens funktion
● täthetskontroll
● kontroll av drivremmarna
● rengöring av kondensorn och för‐
ångarens dränering
● effektkontroll

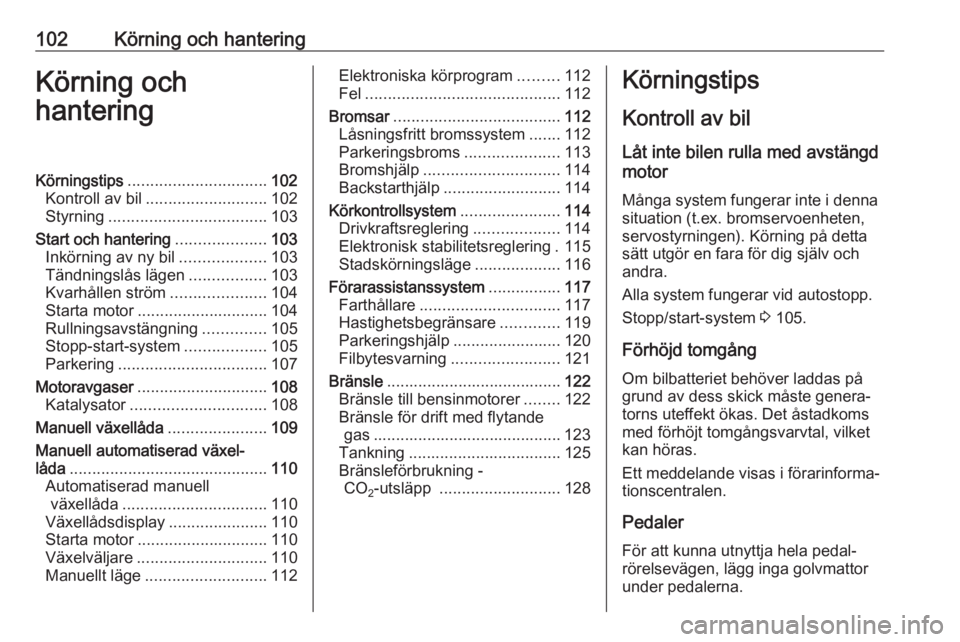

102Körning och hanteringKörning och
hanteringKörningstips ............................... 102
Kontroll av bil ........................... 102
Styrning ................................... 103
Start och hantering ....................103
Inkörning av ny bil ...................103
Tändningslås lägen .................103
Kvarhållen ström .....................104
Starta motor ............................. 104
Rullningsavstängning ..............105
Stopp-start-system ..................105
Parkering ................................. 107
Motoravgaser ............................. 108
Katalysator .............................. 108
Manuell växellåda ......................109
Manuell automatiserad växel‐ låda ............................................ 110
Automatiserad manuell växellåda ................................ 110
Växellådsdisplay ......................110
Starta motor ............................. 110
Växelväljare ............................. 110
Manuellt läge ........................... 112Elektroniska körprogram .........112
Fel ........................................... 112
Bromsar ..................................... 112
Låsningsfritt bromssystem .......112
Parkeringsbroms .....................113
Bromshjälp .............................. 114
Backstarthjälp .......................... 114
Körkontrollsystem ......................114
Drivkraftsreglering ...................114
Elektronisk stabilitetsreglering . 115
Stadskörningsläge ...................116
Förarassistanssystem ................117
Farthållare ............................... 117
Hastighetsbegränsare .............119
Parkeringshjälp ........................120
Filbytesvarning ........................ 121
Bränsle ....................................... 122
Bränsle till bensinmotorer ........122
Bränsle för drift med flytande gas .......................................... 123
Tankning .................................. 125
Bränsleförbrukning - CO 2-utsläpp
........................... 128Körningstips
Kontroll av bil
Låt inte bilen rulla med avstängd
motor
Många system fungerar inte i denna
situation (t.ex. bromservoenheten,
servostyrningen). Körning på detta
sätt utgör en fara för dig själv och
andra.
Alla system fungerar vid autostopp.
Stopp/start-system 3 105.
Förhöjd tomgång
Om bilbatteriet behöver laddas på
grund av dess skick måste genera‐
torns uteffekt ökas. Det åstadkoms
med förhöjt tomgångsvarvtal, vilket
kan höras.
Ett meddelande visas i förarinforma‐
tionscentralen.
Pedaler
För att kunna utnyttja hela pedal‐
rörelsevägen, lägg inga golvmattor
under pedalerna.

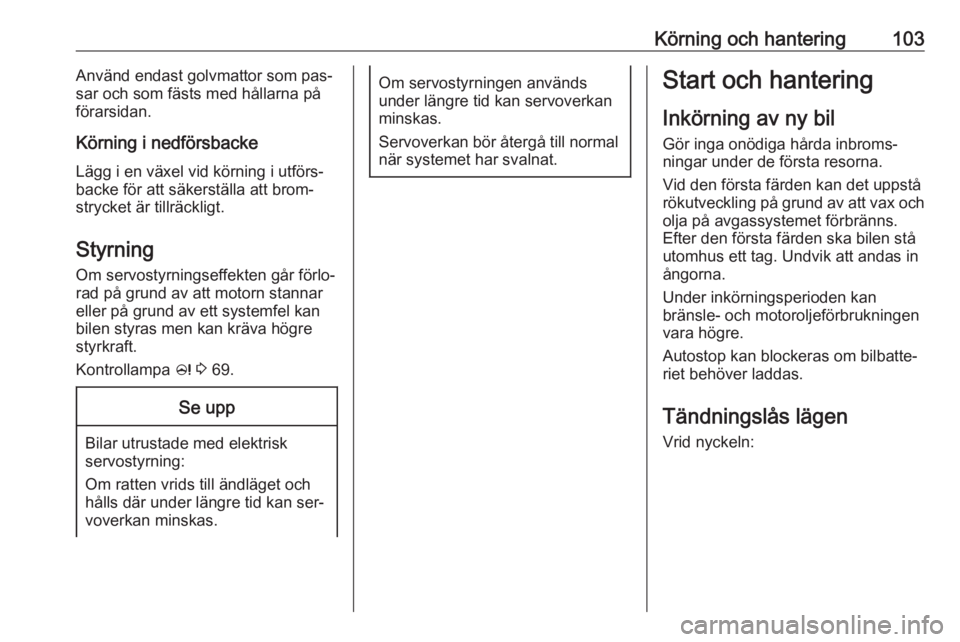

Körning och hantering103Använd endast golvmattor som pas‐
sar och som fästs med hållarna på
förarsidan.
Körning i nedförsbacke Lägg i en växel vid körning i utförs‐backe för att säkerställa att brom‐
strycket är tillräckligt.
Styrning Om servostyrningseffekten går förlo‐
rad på grund av att motorn stannar
eller på grund av ett systemfel kan
bilen styras men kan kräva högre
styrkraft.
Kontrollampa c 3 69.Se upp
Bilar utrustade med elektrisk
servostyrning:
Om ratten vrids till ändläget och
hålls där under längre tid kan ser‐
voverkan minskas.
Om servostyrningen används
under längre tid kan servoverkan
minskas.
Servoverkan bör återgå till normal när systemet har svalnat.Start och hantering
Inkörning av ny bil
Gör inga onödiga hårda inbroms‐
ningar under de första resorna.
Vid den första färden kan det uppstå rökutveckling på grund av att vax och
olja på avgassystemet förbränns.
Efter den första färden ska bilen stå
utomhus ett tag. Undvik att andas in
ångorna.
Under inkörningsperioden kan bränsle- och motoroljeförbrukningen
vara högre.
Autostop kan blockeras om bilbatte‐
riet behöver laddas.
Tändningslås lägen
Vrid nyckeln:

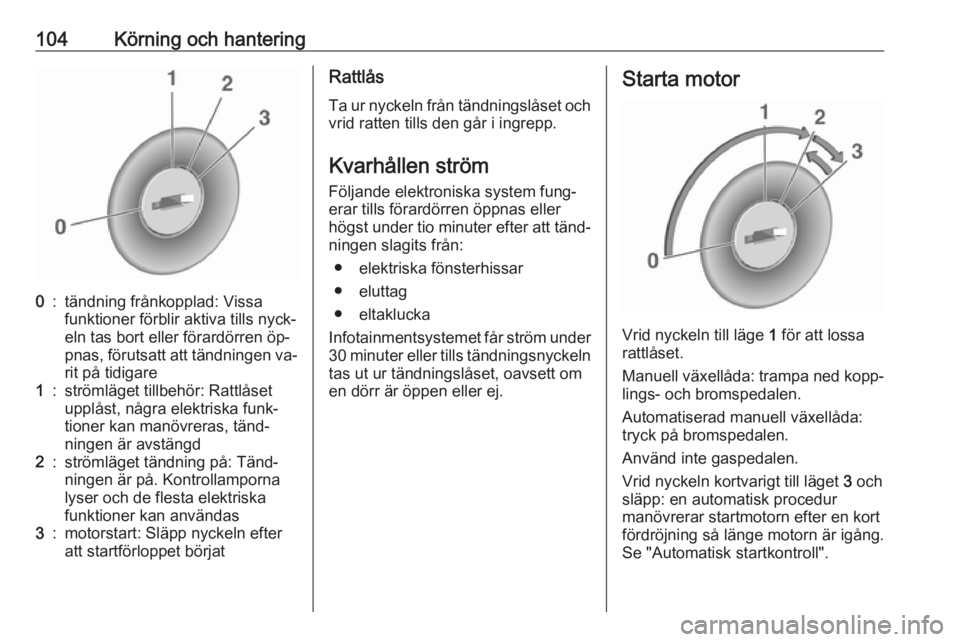

104Körning och hantering0:tändning frånkopplad: Vissa
funktioner förblir aktiva tills nyck‐
eln tas bort eller förardörren öp‐
pnas, förutsatt att tändningen va‐ rit på tidigare1:strömläget tillbehör: Rattlåset
upplåst, några elektriska funk‐
tioner kan manövreras, tänd‐
ningen är avstängd2:strömläget tändning på: Tänd‐
ningen är på. Kontrollamporna
lyser och de flesta elektriska
funktioner kan användas3:motorstart: Släpp nyckeln efter
att startförloppet börjatRattlås
Ta ur nyckeln från tändningslåset och vrid ratten tills den går i ingrepp.
Kvarhållen ström
Följande elektroniska system fung‐
erar tills förardörren öppnas eller
högst under tio minuter efter att tänd‐ ningen slagits från:
● elektriska fönsterhissar
● eluttag
● eltaklucka
Infotainmentsystemet får ström under 30 minuter eller tills tändningsnyckeln
tas ut ur tändningslåset, oavsett om
en dörr är öppen eller ej.Starta motor
Vrid nyckeln till läge 1 för att lossa
rattlåset.
Manuell växellåda: trampa ned kopp‐ lings- och bromspedalen.
Automatiserad manuell växellåda:
tryck på bromspedalen.
Använd inte gaspedalen.
Vrid nyckeln kortvarigt till läget 3 och
släpp: en automatisk procedur
manövrerar startmotorn efter en kort
fördröjning så länge motorn är igång.
Se "Automatisk startkontroll".

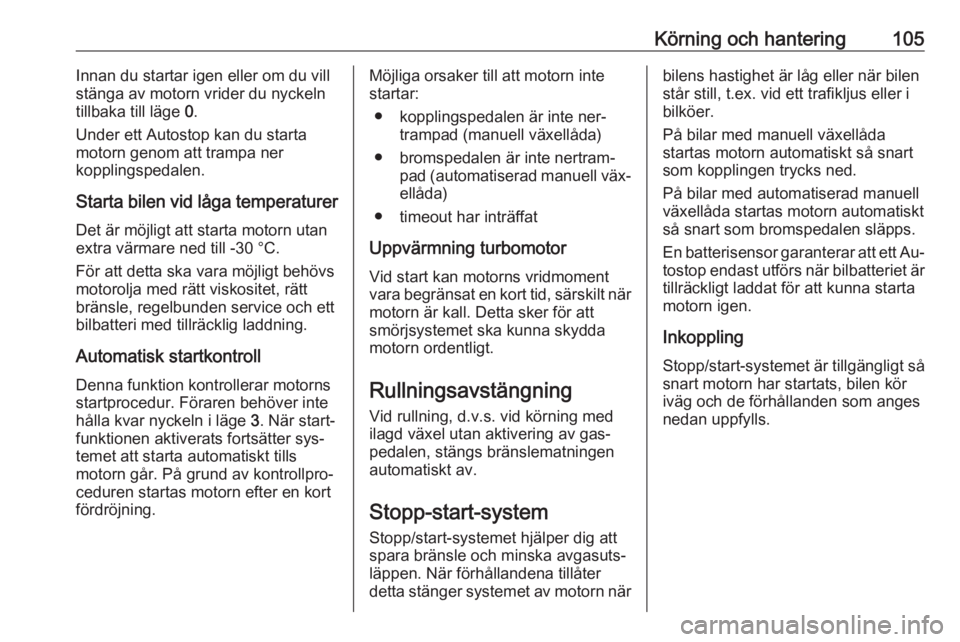

Körning och hantering105Innan du startar igen eller om du vill
stänga av motorn vrider du nyckeln
tillbaka till läge 0.
Under ett Autostop kan du starta
motorn genom att trampa ner
kopplingspedalen.
Starta bilen vid låga temperaturer
Det är möjligt att starta motorn utan
extra värmare ned till -30 °С.
För att detta ska vara möjligt behövs
motorolja med rätt viskositet, rätt
bränsle, regelbunden service och ett
bilbatteri med tillräcklig laddning.
Automatisk startkontroll Denna funktion kontrollerar motorns
startprocedur. Föraren behöver inte
hålla kvar nyckeln i läge 3. När start‐
funktionen aktiverats fortsätter sys‐
temet att starta automatiskt tills
motorn går. På grund av kontrollpro‐
ceduren startas motorn efter en kort
fördröjning.Möjliga orsaker till att motorn inte
startar:
● kopplingspedalen är inte ner‐ trampad (manuell växellåda)
● bromspedalen är inte nertram‐ pad (automatiserad manuell väx‐ellåda)
● timeout har inträffat
Uppvärmning turbomotor
Vid start kan motorns vridmoment
vara begränsat en kort tid, särskilt när
motorn är kall. Detta sker för att
smörjsystemet ska kunna skydda
motorn ordentligt.
Rullningsavstängning Vid rullning, d.v.s. vid körning med
ilagd växel utan aktivering av gas‐
pedalen, stängs bränslematningen
automatiskt av.
Stopp-start-system
Stopp/start-systemet hjälper dig att spara bränsle och minska avgasuts‐
läppen. När förhållandena tillåter
detta stänger systemet av motorn närbilens hastighet är låg eller när bilen
står still, t.ex. vid ett trafikljus eller i
bilköer.
På bilar med manuell växellåda
startas motorn automatiskt så snart
som kopplingen trycks ned.
På bilar med automatiserad manuell
växellåda startas motorn automatiskt
så snart som bromspedalen släpps.
En batterisensor garanterar att ett Au‐ tostop endast utförs när bilbatteriet är
tillräckligt laddat för att kunna starta
motorn igen.
Inkoppling Stopp/start-systemet är tillgängligt så
snart motorn har startats, bilen kör
iväg och de förhållanden som anges
nedan uppfylls.

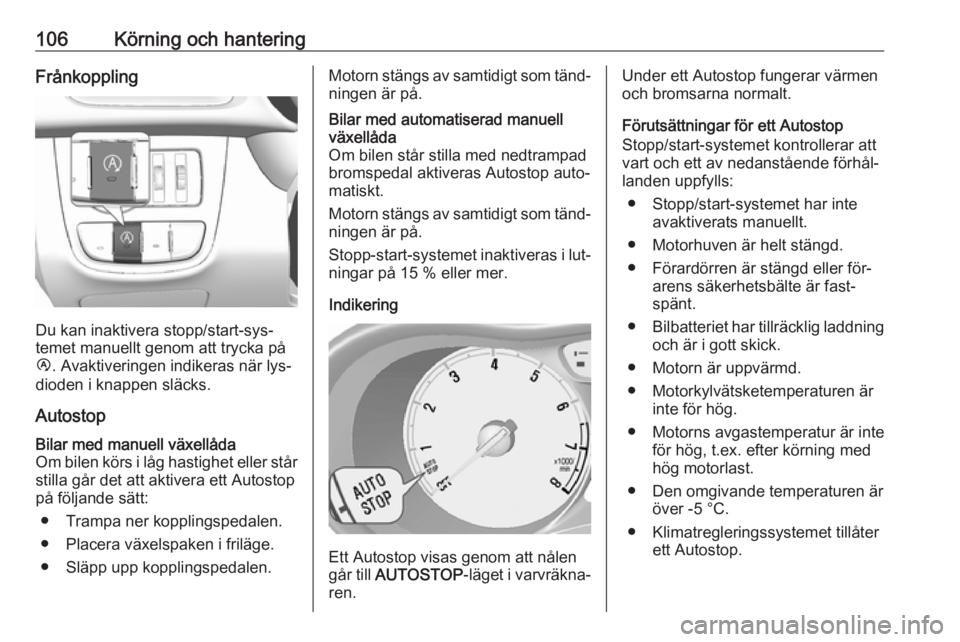

106Körning och hanteringFrånkoppling
Du kan inaktivera stopp/start-sys‐
temet manuellt genom att trycka på
Ï . Avaktiveringen indikeras när lys‐
dioden i knappen släcks.
Autostop
Bilar med manuell växellåda
Om bilen körs i låg hastighet eller står stilla går det att aktivera ett Autostop
på följande sätt:
● Trampa ner kopplingspedalen.● Placera växelspaken i friläge.
● Släpp upp kopplingspedalen.Motorn stängs av samtidigt som tänd‐ ningen är på.Bilar med automatiserad manuell
växellåda
Om bilen står stilla med nedtrampad
bromspedal aktiveras Autostop auto‐
matiskt.
Motorn stängs av samtidigt som tänd‐ ningen är på.
Stopp-start-systemet inaktiveras i lut‐ ningar på 15 % eller mer.
Indikering
Ett Autostop visas genom att nålen
går till AUTOSTOP -läget i varvräkna‐
ren.
Under ett Autostop fungerar värmen
och bromsarna normalt.
Förutsättningar för ett Autostop
Stopp/start-systemet kontrollerar att
vart och ett av nedanstående förhål‐
landen uppfylls:
● Stopp/start-systemet har inte avaktiverats manuellt.
● Motorhuven är helt stängd.
● Förardörren är stängd eller för‐ arens säkerhetsbälte är fast‐
spänt.
● Bilbatteriet har tillräcklig laddning
och är i gott skick.
● Motorn är uppvärmd.
● Motorkylvätsketemperaturen är inte för hög.
● Motorns avgastemperatur är inte för hög, t.ex. efter körning med
hög motorlast.

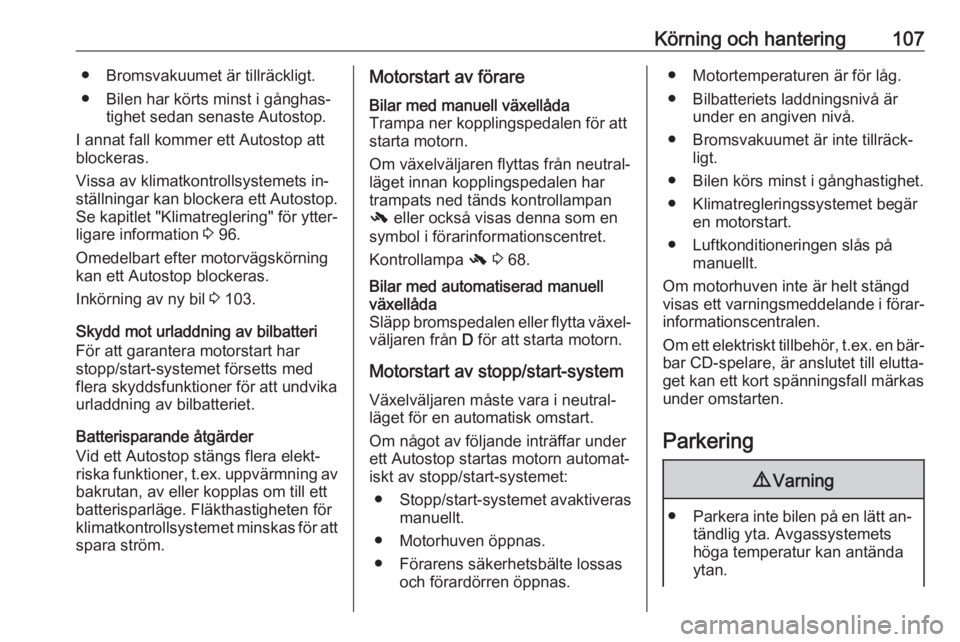

● Den omgivande temperaturen är över -5 °C.
● Klimatregleringssystemet tillåter ett Autostop.

Körning och hantering107● Bromsvakuumet är tillräckligt.
● Bilen har körts minst i gånghas‐ tighet sedan senaste Autostop.
I annat fall kommer ett Autostop att blockeras.
Vissa av klimatkontrollsystemets in‐ ställningar kan blockera ett Autostop.
Se kapitlet "Klimatreglering" för ytter‐
ligare information 3 96.
Omedelbart efter motorvägskörning
kan ett Autostop blockeras.
Inkörning av ny bil 3 103.
Skydd mot urladdning av bilbatteri
För att garantera motorstart har
stopp/start-systemet försetts med
flera skyddsfunktioner för att undvika
urladdning av bilbatteriet.
Batterisparande åtgärder
Vid ett Autostop stängs flera elekt‐ riska funktioner, t.ex. uppvärmning av
bakrutan, av eller kopplas om till ett
batterisparläge. Fläkthastigheten för
klimatkontrollsystemet minskas för att spara ström.Motorstart av förareBilar med manuell växellåda
Trampa ner kopplingspedalen för att
starta motorn.
Om växelväljaren flyttas från neutral‐
läget innan kopplingspedalen har
trampats ned tänds kontrollampan
- eller också visas denna som en
symbol i förarinformationscentret.
Kontrollampa - 3 68.Bilar med automatiserad manuell
växellåda
Släpp bromspedalen eller flytta växel‐ väljaren från D för att starta motorn.
Motorstart av stopp/start-system
Växelväljaren måste vara i neutral‐
läget för en automatisk omstart.
Om något av följande inträffar under
ett Autostop startas motorn automat‐
iskt av stopp/start-systemet:
● Stopp/start-systemet avaktiveras
manuellt.
● Motorhuven öppnas.
● Förarens säkerhetsbälte lossas och förardörren öppnas.
● Motortemperaturen är för låg.
● Bilbatteriets laddningsnivå är under en angiven nivå.
● Bromsvakuumet är inte tillräck‐ ligt.
● Bilen körs minst i gånghastighet.
● Klimatregleringssystemet begär en motorstart.
● Luftkonditioneringen slås på manuellt.
Om motorhuven inte är helt stängd
visas ett varningsmeddelande i förar‐
informationscentralen.
Om ett elektriskt tillbehör, t.ex. en bär‐
bar CD-spelare, är anslutet till elutta‐
get kan ett kort spänningsfall märkas
under omstarten.
Parkering9 Varning
● Parkera inte bilen på en lätt an‐
tändlig yta. Avgassystemets
höga temperatur kan antända
ytan.

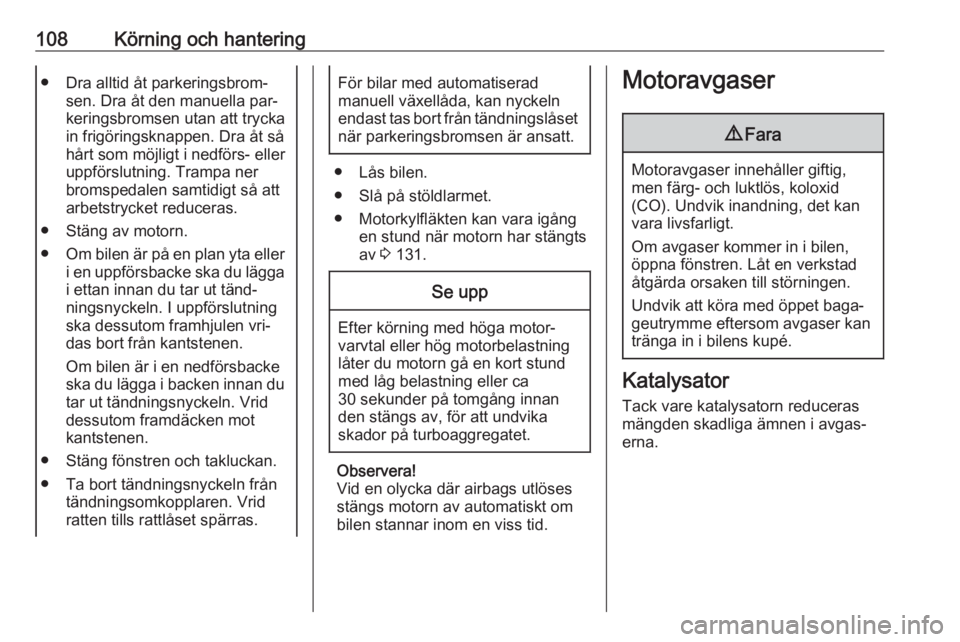

108Körning och hantering● Dra alltid åt parkeringsbrom‐sen. Dra åt den manuella par‐
keringsbromsen utan att trycka
in frigöringsknappen. Dra åt så hårt som möjligt i nedförs- eller
uppförslutning. Trampa ner
bromspedalen samtidigt så att
arbetstrycket reduceras.
● Stäng av motorn.
● Om bilen är på en plan yta eller
i en uppförsbacke ska du lägga
i ettan innan du tar ut tänd‐
ningsnyckeln. I uppförslutning ska dessutom framhjulen vri‐
das bort från kantstenen.
Om bilen är i en nedförsbacke
ska du lägga i backen innan du
tar ut tändningsnyckeln. Vrid dessutom framdäcken mot
kantstenen.
● Stäng fönstren och takluckan. ● Ta bort tändningsnyckeln från tändningsomkopplaren. Vrid
ratten tills rattlåset spärras.För bilar med automatiserad
manuell växellåda, kan nyckeln
endast tas bort från tändningslåset
när parkeringsbromsen är ansatt.
● Lås bilen.
● Slå på stöldlarmet.
● Motorkylfläkten kan vara igång en stund när motorn har stängts
av 3 131.
Se upp
Efter körning med höga motor‐
varvtal eller hög motorbelastning
låter du motorn gå en kort stund med låg belastning eller ca
30 sekunder på tomgång innan
den stängs av, för att undvika
skador på turboaggregatet.
Observera!
Vid en olycka där airbags utlöses
stängs motorn av automatiskt om
bilen stannar inom en viss tid.
Motoravgaser9 Fara
Motoravgaser innehåller giftig,
men färg- och luktlös, koloxid
(CO). Undvik inandning, det kan
vara livsfarligt.
Om avgaser kommer in i bilen,
öppna fönstren. Låt en verkstad
åtgärda orsaken till störningen.
Undvik att köra med öppet baga‐
geutrymme eftersom avgaser kan
tränga in i bilens kupé.
Katalysator
Tack vare katalysatorn reduceras
mängden skadliga ämnen i avgas‐
erna.
