OPEL KARL 2016.5 Instruktionsbok

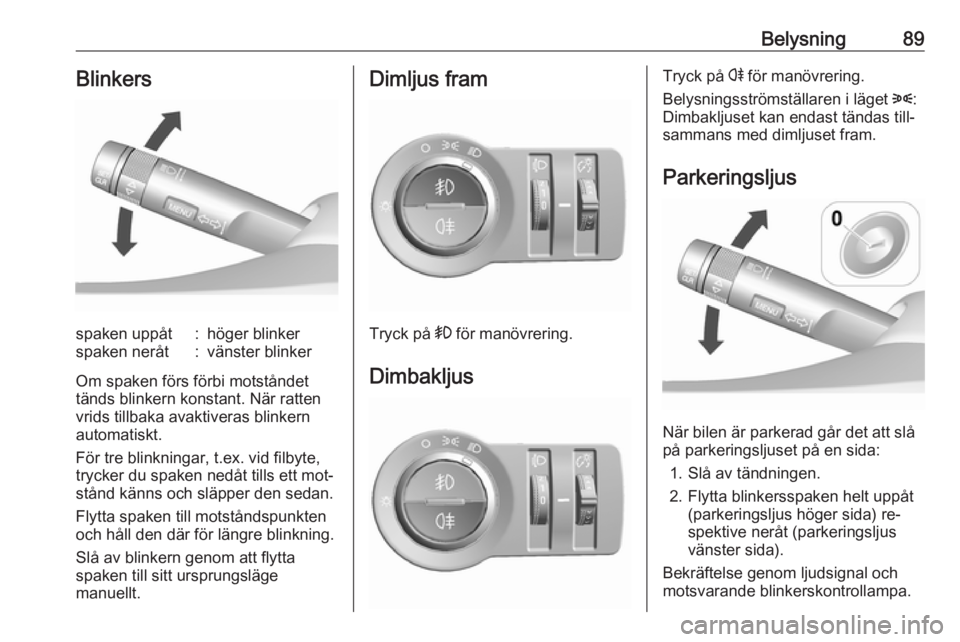

Belysning89Blinkersspaken uppåt:höger blinkerspaken neråt:vänster blinker
Om spaken förs förbi motståndet
tänds blinkern konstant. När ratten
vrids tillbaka avaktiveras blinkern
automatiskt.
För tre blinkningar, t.ex. vid filbyte,
trycker du spaken nedåt tills ett mot‐
stånd känns och släpper den sedan.
Flytta spaken till motståndspunkten
och håll den där för längre blinkning.
Slå av blinkern genom att flytta
spaken till sitt ursprungsläge
manuellt.
Dimljus fram
Tryck på > för manövrering.
Dimbakljus
Tryck på r för manövrering.
Belysningsströmställaren i läget 8:
Dimbakljuset kan endast tändas till‐
sammans med dimljuset fram.
Parkeringsljus
När bilen är parkerad går det att slå
på parkeringsljuset på en sida:
1. Slå av tändningen.
2. Flytta blinkersspaken helt uppåt (parkeringsljus höger sida) re‐
spektive neråt (parkeringsljus
vänster sida).
Bekräftelse genom ljudsignal och
motsvarande blinkerskontrollampa.

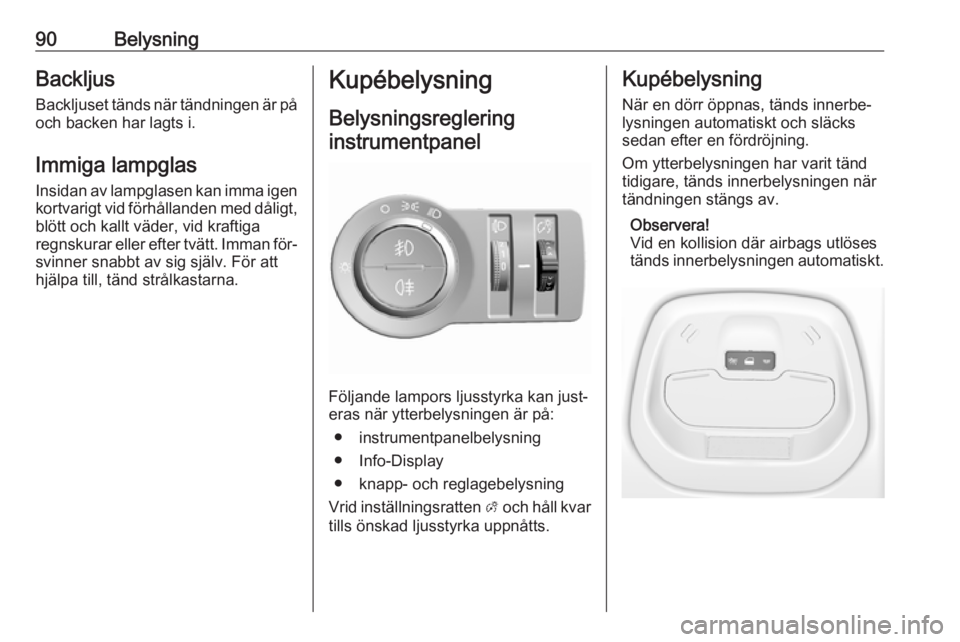

90BelysningBackljus
Backljuset tänds när tändningen är på
och backen har lagts i.
Immiga lampglas
Insidan av lampglasen kan imma igen kortvarigt vid förhållanden med dåligt,
blött och kallt väder, vid kraftiga
regnskurar eller efter tvätt. Imman för‐
svinner snabbt av sig själv. För att
hjälpa till, tänd strålkastarna.Kupébelysning
Belysningsregleringinstrumentpanel
Följande lampors ljusstyrka kan just‐
eras när ytterbelysningen är på:
● instrumentpanelbelysning
● Info-Display
● knapp- och reglagebelysning
Vrid inställningsratten A och håll kvar
tills önskad ljusstyrka uppnåtts.
Kupébelysning
När en dörr öppnas, tänds innerbe‐
lysningen automatiskt och släcks
sedan efter en fördröjning.
Om ytterbelysningen har varit tänd
tidigare, tänds innerbelysningen när
tändningen stängs av.
Observera!
Vid en kollision där airbags utlöses
tänds innerbelysningen automatiskt.

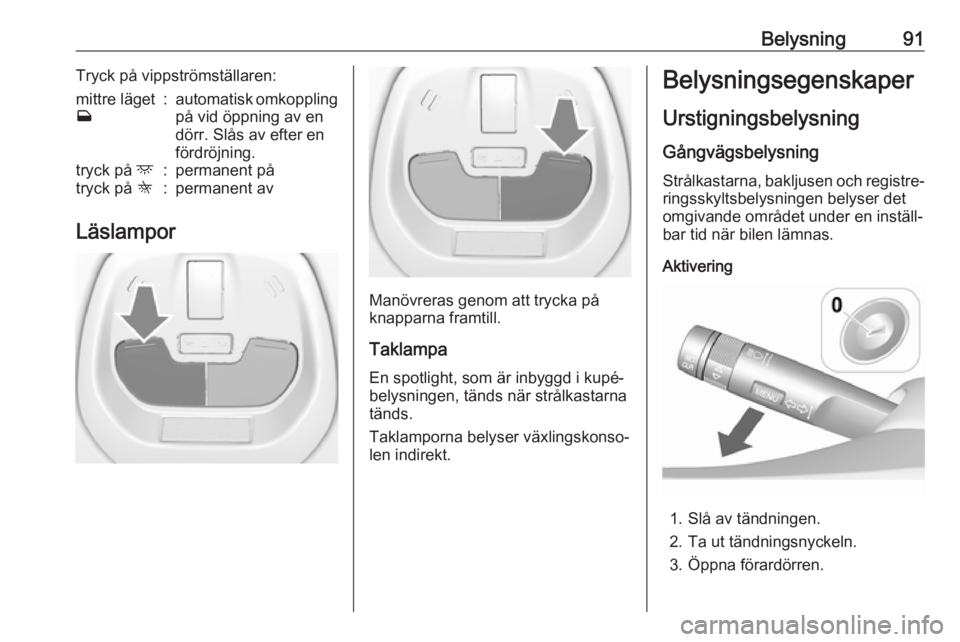

Belysning91Tryck på vippströmställaren:mittre läget
w:automatisk omkoppling
på vid öppning av en
dörr. Slås av efter en
fördröjning.tryck på d:permanent påtryck på K:permanent av
Läslampor
Manövreras genom att trycka på
knapparna framtill.
Taklampa En spotlight, som är inbyggd i kupé‐
belysningen, tänds när strålkastarna
tänds.
Taklamporna belyser växlingskonso‐
len indirekt.
Belysningsegenskaper
Urstigningsbelysning
Gångvägsbelysning Strålkastarna, bakljusen och registre‐
ringsskyltsbelysningen belyser det
omgivande området under en inställ‐
bar tid när bilen lämnas.
Aktivering
1. Slå av tändningen.
2. Ta ut tändningsnyckeln.
3. Öppna förardörren.

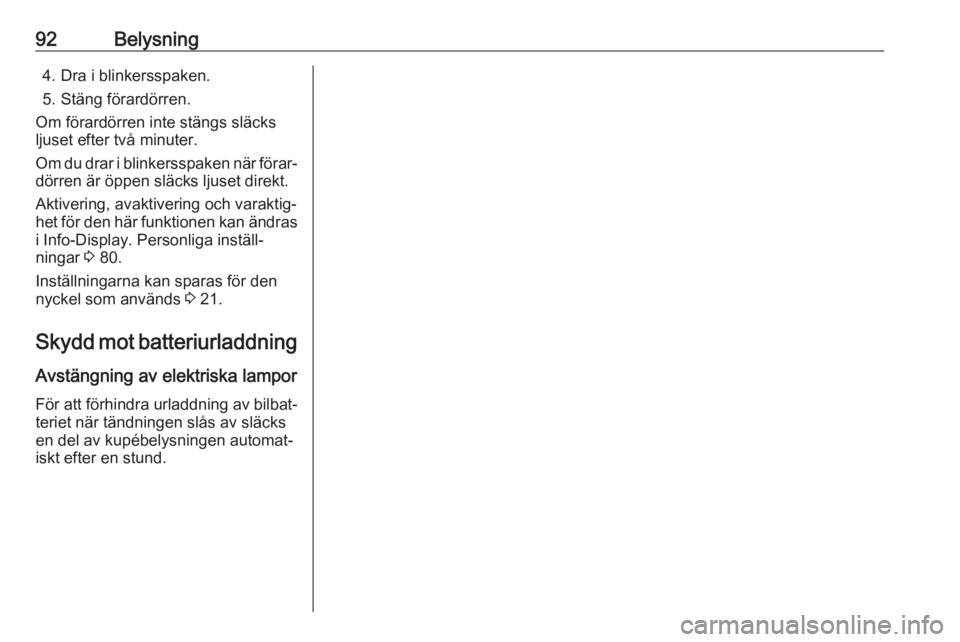

92Belysning4. Dra i blinkersspaken.
5. Stäng förardörren.
Om förardörren inte stängs släcks
ljuset efter två minuter.
Om du drar i blinkersspaken när förar‐
dörren är öppen släcks ljuset direkt.
Aktivering, avaktivering och varaktig‐
het för den här funktionen kan ändras i Info-Display. Personliga inställ‐ningar 3 80.
Inställningarna kan sparas för den
nyckel som används 3 21.
Skydd mot batteriurladdning
Avstängning av elektriska lampor För att förhindra urladdning av bilbat‐
teriet när tändningen slås av släcks
en del av kupébelysningen automat‐
iskt efter en stund.

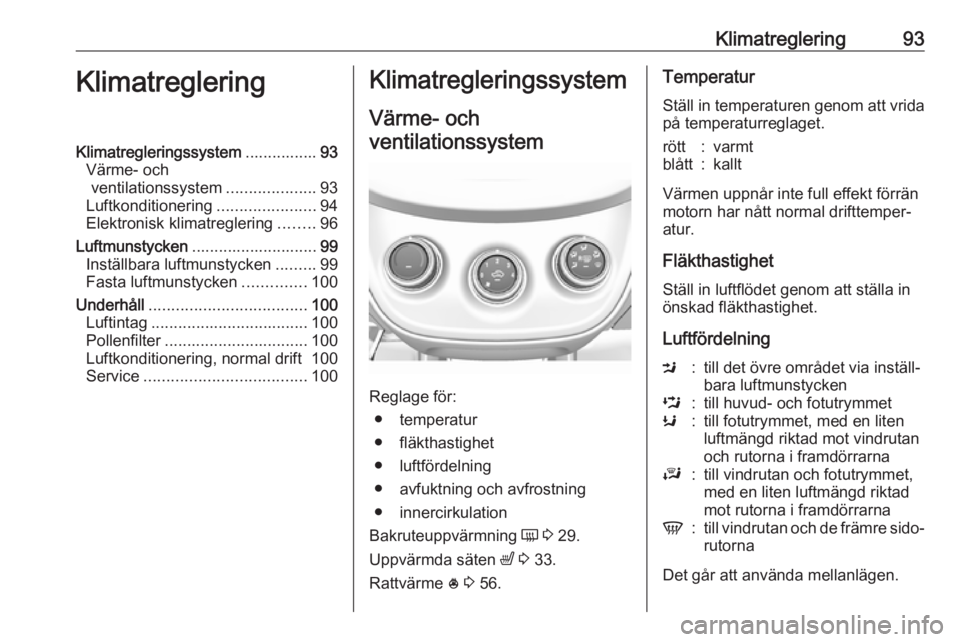

Klimatreglering93KlimatregleringKlimatregleringssystem................93
Värme- och ventilationssystem ....................93
Luftkonditionering ......................94
Elektronisk klimatreglering ........96
Luftmunstycken ............................ 99
Inställbara luftmunstycken .........99
Fasta luftmunstycken ..............100
Underhåll ................................... 100
Luftintag ................................... 100
Pollenfilter ................................ 100
Luftkonditionering, normal drift 100
Service .................................... 100Klimatregleringssystem
Värme- och
ventilationssystem
Reglage för: ● temperatur
● fläkthastighet
● luftfördelning
● avfuktning och avfrostning
● innercirkulation
Bakruteuppvärmning Ü 3 29.
Uppvärmda säten ß 3 33.
Rattvärme * 3 56.
Temperatur
Ställ in temperaturen genom att vrida på temperaturreglaget.rött:varmtblått:kallt
Värmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
Luftfördelning
M:till det övre området via inställ‐ bara luftmunstyckenL:till huvud- och fotutrymmetK:till fotutrymmet, med en liten
luftmängd riktad mot vindrutan
och rutorna i framdörrarnaJ:till vindrutan och fotutrymmet,
med en liten luftmängd riktad
mot rutorna i framdörrarnaV:till vindrutan och de främre sido‐ rutorna
Det går att använda mellanlägen.

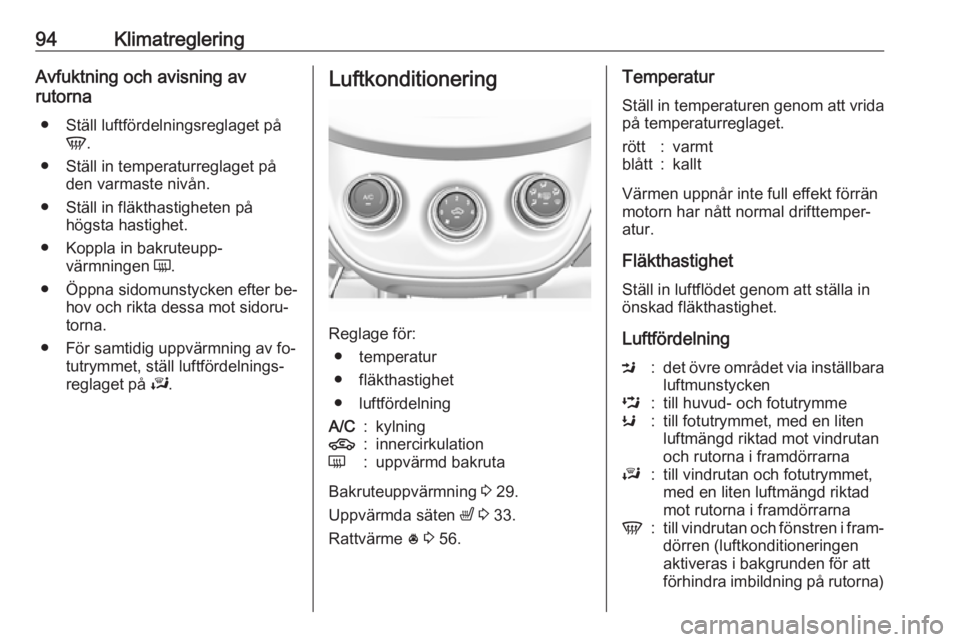

94KlimatregleringAvfuktning och avisning av
rutorna
● Ställ luftfördelningsreglaget på V.
● Ställ in temperaturreglaget på den varmaste nivån.
● Ställ in fläkthastigheten på högsta hastighet.
● Koppla in bakruteupp‐ värmningen Ü.
● Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.
● För samtidig uppvärmning av fo‐ tutrymmet, ställ luftfördelnings‐
reglaget på J.Luftkonditionering
Reglage för:
● temperatur
● fläkthastighet
● luftfördelning
A/C:kylning4:innercirkulationÜ:uppvärmd bakruta
Bakruteuppvärmning 3 29.
Uppvärmda säten ß 3 33.
Rattvärme * 3 56.
Temperatur
Ställ in temperaturen genom att vrida på temperaturreglaget.rött:varmtblått:kallt
Värmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
Luftfördelning
M:det övre området via inställbara luftmunstyckenL:till huvud- och fotutrymmeK:till fotutrymmet, med en liten
luftmängd riktad mot vindrutan
och rutorna i framdörrarnaJ:till vindrutan och fotutrymmet,
med en liten luftmängd riktad
mot rutorna i framdörrarnaV:till vindrutan och fönstren i fram‐ dörren (luftkonditioneringen
aktiveras i bakgrunden för att
förhindra imbildning på rutorna)

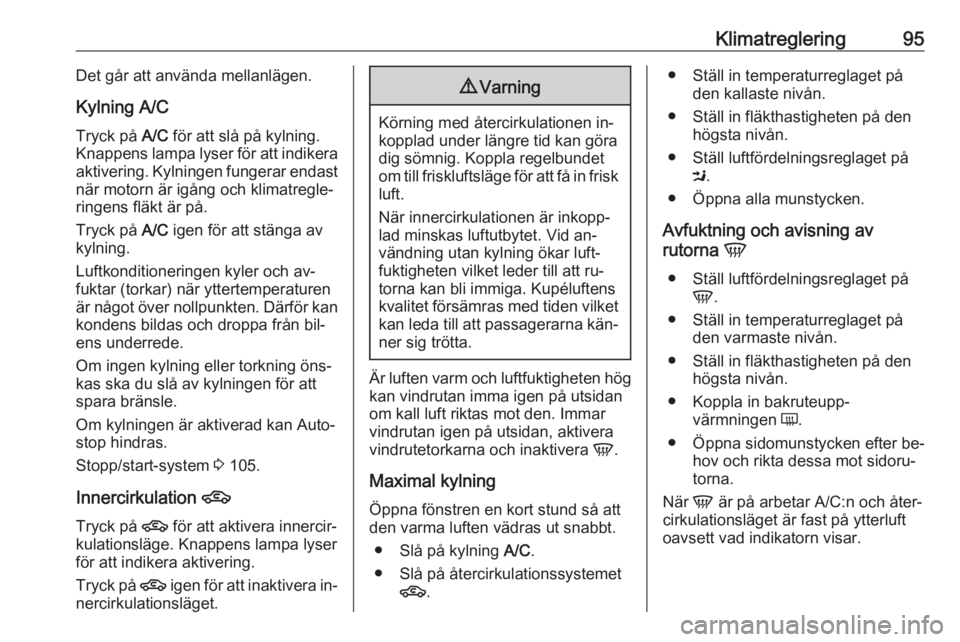

Klimatreglering95Det går att använda mellanlägen.Kylning A/C
Tryck på A/C för att slå på kylning.
Knappens lampa lyser för att indikera aktivering. Kylningen fungerar endast
när motorn är igång och klimatregle‐
ringens fläkt är på.
Tryck på A/C igen för att stänga av
kylning.
Luftkonditioneringen kyler och av‐
fuktar (torkar) när yttertemperaturen
är något över nollpunkten. Därför kan kondens bildas och droppa från bil‐
ens underrede.
Om ingen kylning eller torkning öns‐ kas ska du slå av kylningen för att
spara bränsle.
Om kylningen är aktiverad kan Auto‐
stop hindras.
Stopp/start-system 3 105.
Innercirkulation 4
Tryck på 4 för att aktivera innercir‐
kulationsläge. Knappens lampa lyser
för att indikera aktivering.
Tryck på 4 igen för att inaktivera in‐
nercirkulationsläget.9 Varning
Körning med återcirkulationen in‐
kopplad under längre tid kan göra
dig sömnig. Koppla regelbundet
om till friskluftsläge för att få in frisk
luft.
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten vilket leder till att ru‐ torna kan bli immiga. Kupéluftens
kvalitet försämras med tiden vilket
kan leda till att passagerarna kän‐ ner sig trötta.
Är luften varm och luftfuktigheten hög
kan vindrutan imma igen på utsidan
om kall luft riktas mot den. Immar
vindrutan igen på utsidan, aktivera
vindrutetorkarna och inaktivera V.
Maximal kylning Öppna fönstren en kort stund så att
den varma luften vädras ut snabbt.
● Slå på kylning A/C.
● Slå på återcirkulationssystemet 4 .
● Ställ in temperaturreglaget på
den kallaste nivån.
● Ställ in fläkthastigheten på den högsta nivån.
● Ställ luftfördelningsreglaget på M.
● Öppna alla munstycken.
Avfuktning och avisning av
rutorna V
● Ställ luftfördelningsreglaget på V.
● Ställ in temperaturreglaget på den varmaste nivån.
● Ställ in fläkthastigheten på den högsta nivån.
● Koppla in bakruteupp‐ värmningen Ü.
● Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.
När V är på arbetar A/C:n och åter‐
cirkulationsläget är fast på ytterluft oavsett vad indikatorn visar.

96KlimatregleringObservera!
Om V trycks in när motorn är igång
blockeras ett Autostop tills knappen
V trycks in igen.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn automatiskt igen.
Stopp/start-system 3 105.
Elektronisk klimatreglering
Reglage för: ● temperatur
● luftfördelning
● fläkthastighet
A/C:kylningAUTO:automatikdrift4:manuell innercirkulationV:avfuktning och avfrostningÜ:uppvärmd bakruta
Bakruteuppvärmning 3 29.
Uppvärmda säten ß 3 33.
Rattvärme * 3 56.
Klimatregleringsinställningarna visas
på Info-Display. Ändringar av inställ‐
ningarna kommer upp kortvarigt över
den meny som visas för tillfället.
Den elektroniska klimatiseringsauto‐
matiken fungerar endast när motorn
är igång.
Värmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Automatikdrift AUTO
Systemet kontrollerar automatiskt
fläkthastigheten, luftfördelningen,
luftkonditioneringen och återcirkula‐
tionen för att värma upp eller kyla
bilen till önskad temperatur.
När lampan AUTO lyser, är systemet
i helautomatiskt läge.
Om fläkthastighet, återcirkulation
eller luftkonditionering ändras i luft‐
fördelningsläget stängs indikatorn
AUTO av.
För att förbättra bränsleeffektiviteten
och kyla bilen snabbare kan återcir‐
kulation väljas automatiskt vid varm
väderlek. Återcirkulationslampan
tänds inte. Tryck på 4 för att välja
återcirkulation. Tryck en gång till för
att välja utomhusluft.
Stäng av systemet genom att trycka
på m.
Grundinställning för högsta komfort: ● Tryck på AUTO. Knappens
lampa lyser för att indikera akti‐
vering.
● Öppna alla luftutsläpp för att till‐ låta optimal luftfördelning i auto‐
matläget.
● Ställ in den förvalda temperatu‐ ren. Rekommenderad tempera‐
tur är 22 °C.
Val av temperatur Ställ in temperaturen på önskat
värde. Värdet visas på displayen i
temperaturreglaget.

Klimatreglering97Av komfortskäl, ändra inställningen
endast i små steg.
Om minimitemperaturen Lo har ställts
in arbetar klimatregleringen med
maximal kylning när kylning A/C är
aktiv.
Om maxtemperaturen Hi ställs in ar‐
betar klimatkontrollsystemet med
maximal värme.
Rekommenderad temperatur är
22 °C.
Observera!
Om A/C slås på kan en sänkning av
den inställda kupétemperaturen få
motorn att starta om från ett auto‐
matiskt stopp eller förhindra ett auto‐
matiskt stopp.
Stopp/start-system 3 105.
Avfuktning och avisning av
rutorna V
● Tryck på V. Knappens lampa
lyser för att indikera aktivering.
● Temperaturen och luftfördel‐ ningen ställs in automatiskt och
fläkten går med hög hastighet.● Koppla in bakruteupp‐
värmningen Ü.
● För att återgå till föregående läge
trycker du på V. För att återgå
till automatikdrift trycker du på
AUTO .
Observera!
Om V trycks in när motorn är igång
blockeras ett Autostop tills knappen
V trycks in igen.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Stopp/start-system 3 105.
Innercirkulation 4
Tryck på 4 för att aktivera innercir‐
kulationsläge. Knappens lampa lyser
för att indikera aktivering.
Tryck på 4 igen för att inaktivera in‐
nercirkulationsläget.9 Varning
Körning med återcirkulationen in‐
kopplad under längre tid kan göra
dig sömnig. Koppla regelbundet
om till friskluftsläge för att få in frisk
luft.
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten vilket leder till att ru‐ torna kan bli immiga. Kupéluftens
kvalitet försämras med tiden vilket
kan leda till att passagerarna kän‐ ner sig trötta.
Är luften varm och luftfuktigheten hög
kan vindrutan imma igen på utsidan
om kall luft riktas mot den. Immar
vindrutan igen på utsidan, aktivera
vindrutetorkarna och inaktivera V.
Manuella inställningar
Klimatkontrollsystemets inställningar
kan ändras genom aktivering av
knapparna och vridreglagen på föl‐
jande sätt. Ändring av en inställning deaktiverar det automatiska läget.

98KlimatregleringFläkthastighet Z
Ställ in luftflödet genom att ställa in
önskad fläkthastighet. Det valda fläkt‐
varvtalet indikeras av antalet seg‐
ment i displayen. Om fläkten slås av
avaktiveras också luftkondition‐
eringen.
Återställning till det automatiska
läget: Tryck på AUTO.
Luftfördelning
Tryck på motsvarande knapp för ön‐
skad inställning. Aktiveringen indike‐
ras av lysdioden i knappen.
M:till huvudutrymmeL:till huvud- och fotutrymmeK:till fotutrymmet, med en liten
luftmängd riktad mot vindrutan
och rutorna i framdörrarnaJ:till vindrutan och fotutrymmet,
med en liten luftmängd riktad
mot rutorna i framdörrarnaV:till vindrutan och fönstren i fram‐ dörren (luftkonditioneringen
aktiveras i bakgrunden för att
förhindra imbildning på rutorna)Återställning till det automatiska
läget: Tryck på AUTO.
Kylning A/C
Tryck på A/C för att slå på kylning.
Knappens lampa lyser för att indikera aktivering. Kylningen fungerar endast
när motorn är igång och klimatregle‐
ringens fläkt är på.
Tryck på A/C igen för att stänga av
kylning.
Luftkonditioneringen kyler och av‐
fuktar (torkar) när yttertemperaturen
är något över nollpunkten. Därför kan kondens bildas och droppa från bil‐
ens underrede.
