OPEL KARL 2016.5 Instruktionsbok

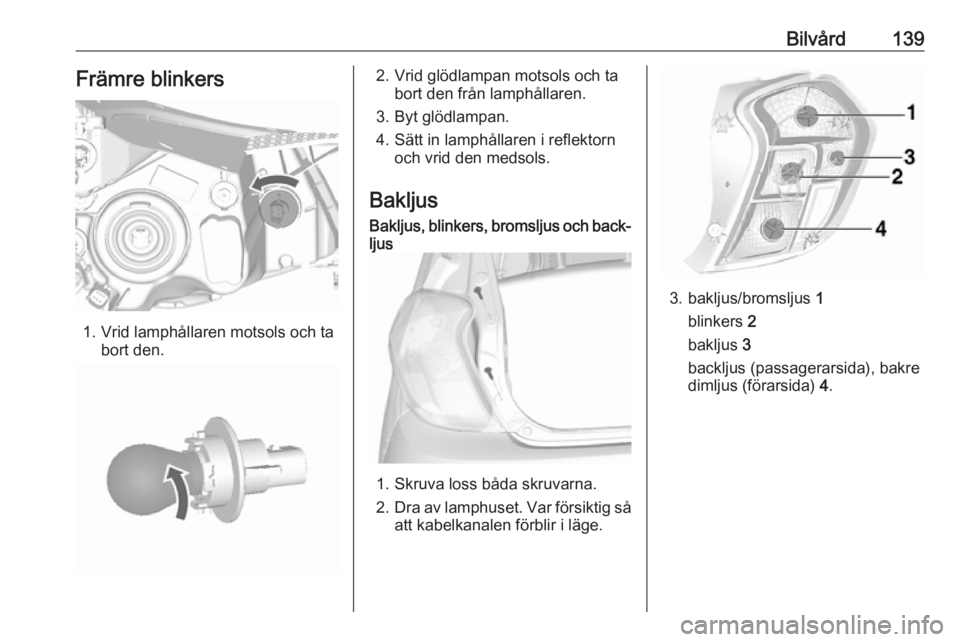

Bilvård139Främre blinkers
1. Vrid lamphållaren motsols och tabort den.
2. Vrid glödlampan motsols och tabort den från lamphållaren.
3. Byt glödlampan.
4. Sätt in lamphållaren i reflektorn och vrid den medsols.
BakljusBakljus, blinkers, bromsljus och back‐ ljus
1. Skruva loss båda skruvarna.
2. Dra av lamphuset. Var försiktig så
att kabelkanalen förblir i läge.
3. bakljus/bromsljus 1
blinkers 2
bakljus 3
backljus (passagerarsida), bakre
dimljus (förarsida) 4.

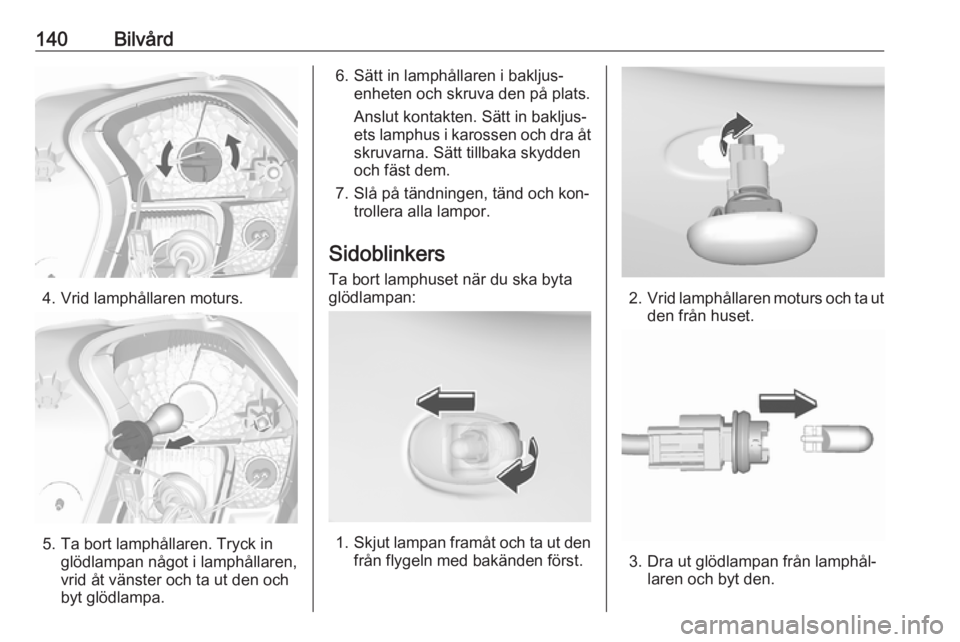

140Bilvård
4. Vrid lamphållaren moturs.
5. Ta bort lamphållaren. Tryck inglödlampan något i lamphållaren,
vrid åt vänster och ta ut den och
byt glödlampa.
6. Sätt in lamphållaren i bakljus‐ enheten och skruva den på plats.
Anslut kontakten. Sätt in bakljus‐
ets lamphus i karossen och dra åt
skruvarna. Sätt tillbaka skydden
och fäst dem.
7. Slå på tändningen, tänd och kon‐ trollera alla lampor.
Sidoblinkers Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan framåt och ta ut den
från flygeln med bakänden först.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.

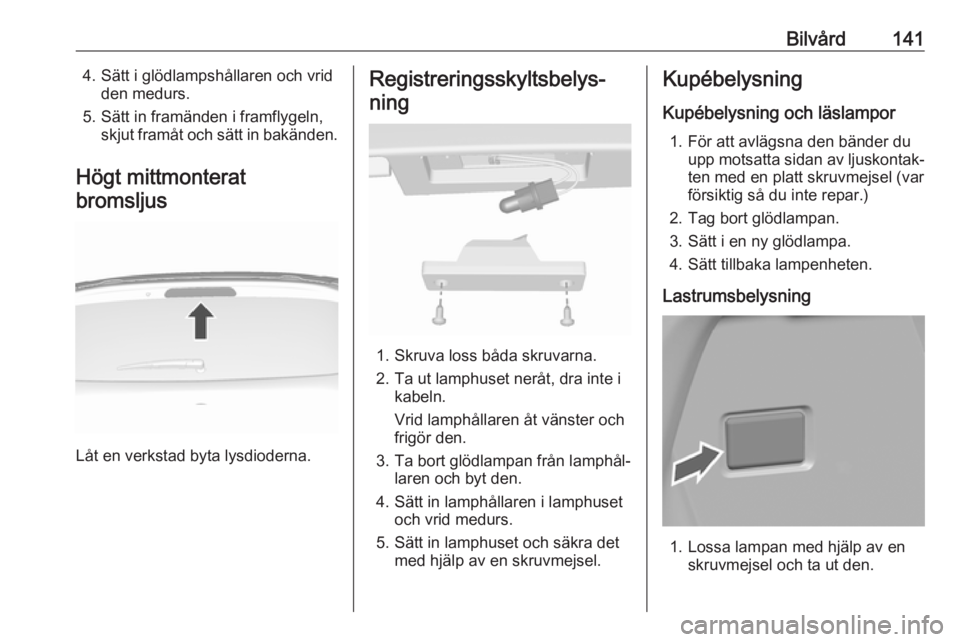

Bilvård1414. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in framänden i framflygeln, skjut framåt och sätt in bakänden.
Högt mittmonterat bromsljus
Låt en verkstad byta lysdioderna.
Registreringsskyltsbelys‐ ning
1. Skruva loss båda skruvarna.
2. Ta ut lamphuset neråt, dra inte i kabeln.
Vrid lamphållaren åt vänster och
frigör den.
3. Ta bort glödlampan från lamphål‐ laren och byt den.
4. Sätt in lamphållaren i lamphuset och vrid medurs.
5. Sätt in lamphuset och säkra det med hjälp av en skruvmejsel.
Kupébelysning
Kupébelysning och läslampor 1. För att avlägsna den bänder du upp motsatta sidan av ljuskontak‐
ten med en platt skruvmejsel (var
försiktig så du inte repar.)
2. Tag bort glödlampan.
3. Sätt i en ny glödlampa.
4. Sätt tillbaka lampenheten.
Lastrumsbelysning
1. Lossa lampan med hjälp av en skruvmejsel och ta ut den.

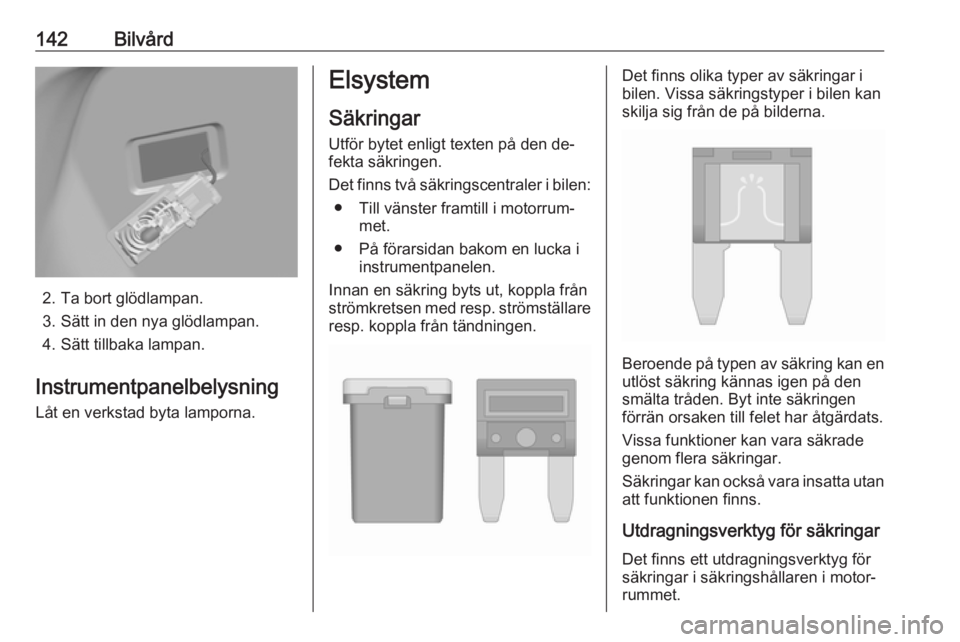

142Bilvård
2. Ta bort glödlampan.
3. Sätt in den nya glödlampan.
4. Sätt tillbaka lampan.
Instrumentpanelbelysning
Låt en verkstad byta lamporna.
Elsystem
Säkringar Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns två säkringscentraler i bilen: ● Till vänster framtill i motorrum‐ met.
● På förarsidan bakom en lucka i instrumentpanelen.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.Det finns olika typer av säkringar i
bilen. Vissa säkringstyper i bilen kan
skilja sig från de på bilderna.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.

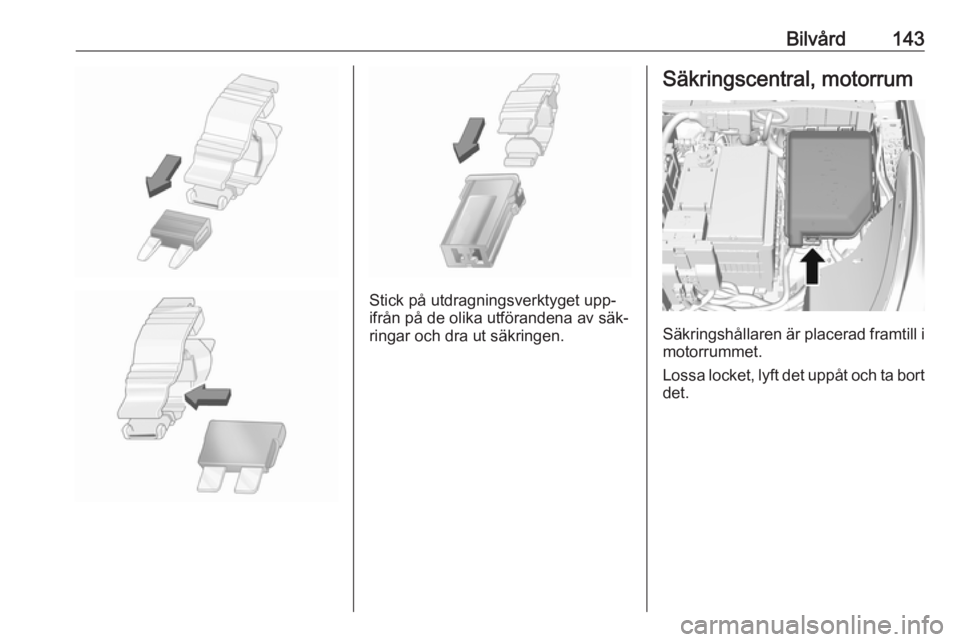

Bilvård143
Stick på utdragningsverktyget upp‐
ifrån på de olika utförandena av säk‐
ringar och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket, lyft det uppåt och ta bort
det.

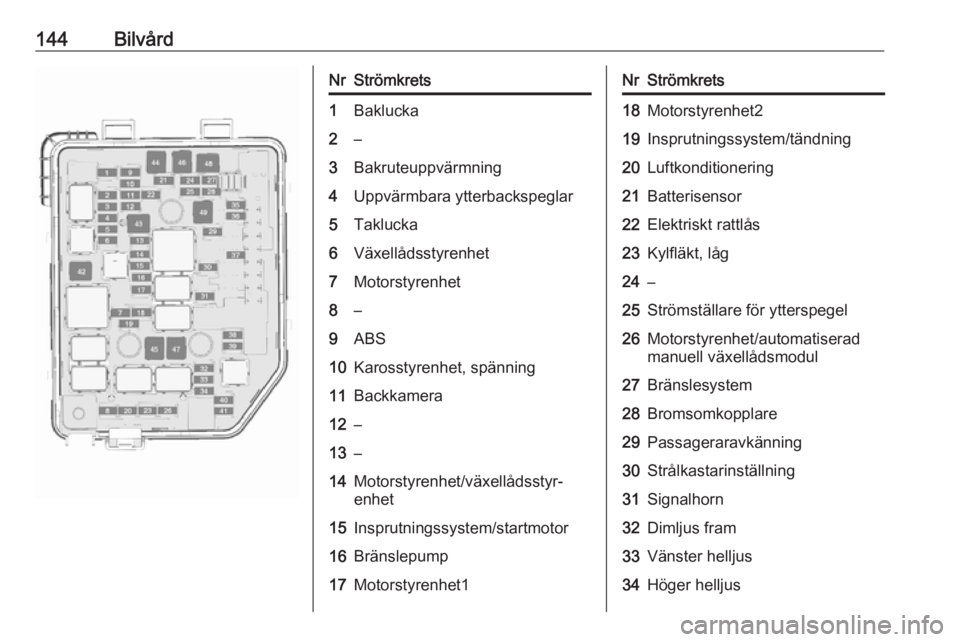

144BilvårdNrStrömkrets1Baklucka2–3Bakruteuppvärmning4Uppvärmbara ytterbackspeglar5Taklucka6Växellådsstyrenhet7Motorstyrenhet8–9ABS10Karosstyrenhet, spänning11Backkamera12–13–14Motorstyrenhet/växellådsstyr‐
enhet15Insprutningssystem/startmotor16Bränslepump17Motorstyrenhet1NrStrömkrets18Motorstyrenhet219Insprutningssystem/tändning20Luftkonditionering21Batterisensor22Elektriskt rattlås23Kylfläkt, låg24–25Strömställare för ytterspegel26Motorstyrenhet/automatiserad
manuell växellådsmodul27Bränslesystem28Bromsomkopplare29Passageraravkänning30Strålkastarinställning31Signalhorn32Dimljus fram33Vänster helljus34Höger helljus

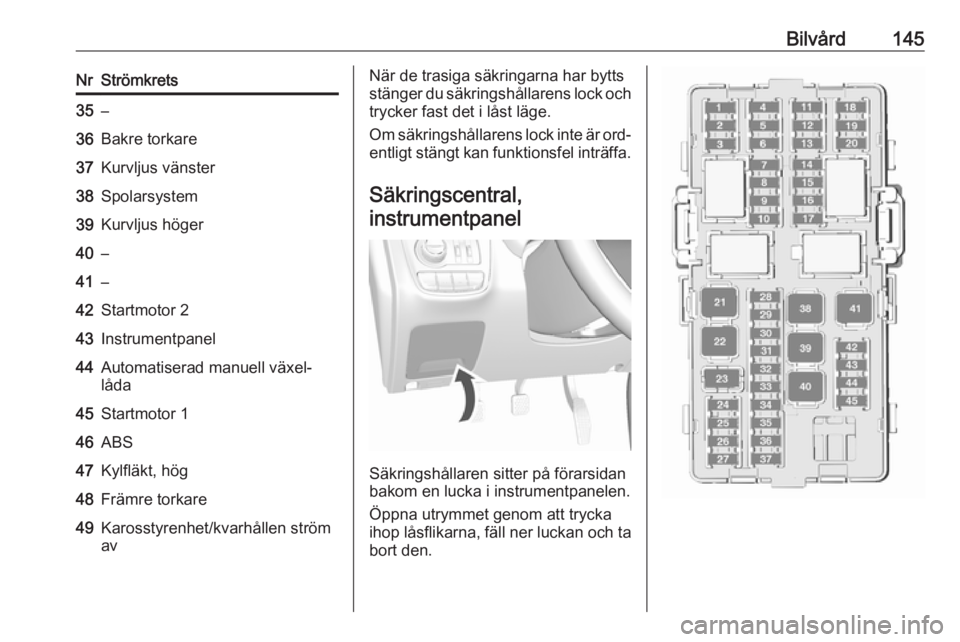

Bilvård145NrStrömkrets35–36Bakre torkare37Kurvljus vänster38Spolarsystem39Kurvljus höger40–41–42Startmotor 243Instrumentpanel44Automatiserad manuell växel‐
låda45Startmotor 146ABS47Kylfläkt, hög48Främre torkare49Karosstyrenhet/kvarhållen ström avNär de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är ord‐
entligt stängt kan funktionsfel inträffa.
Säkringscentral,instrumentpanel
Säkringshållaren sitter på förarsidan
bakom en lucka i instrumentpanelen.
Öppna utrymmet genom att trycka
ihop låsflikarna, fäll ner luckan och ta
bort den.

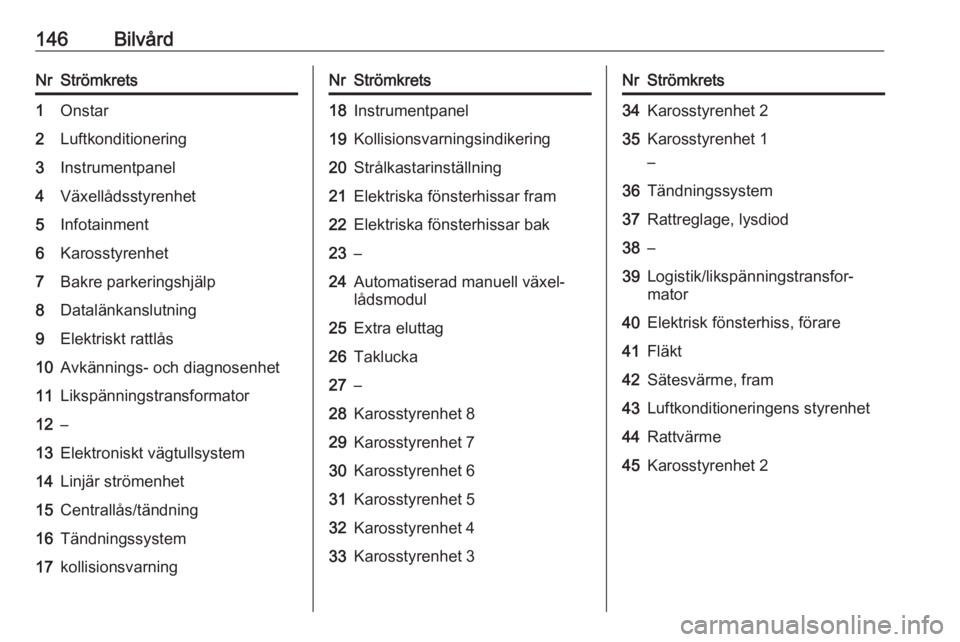

146BilvårdNrStrömkrets1Onstar2Luftkonditionering3Instrumentpanel4Växellådsstyrenhet5Infotainment6Karosstyrenhet7Bakre parkeringshjälp8Datalänkanslutning9Elektriskt rattlås10Avkännings- och diagnosenhet11Likspänningstransformator12–13Elektroniskt vägtullsystem14Linjär strömenhet15Centrallås/tändning16Tändningssystem17kollisionsvarningNrStrömkrets18Instrumentpanel19Kollisionsvarningsindikering20Strålkastarinställning21Elektriska fönsterhissar fram22Elektriska fönsterhissar bak23–24Automatiserad manuell växel‐
lådsmodul25Extra eluttag26Taklucka27–28Karosstyrenhet 829Karosstyrenhet 730Karosstyrenhet 631Karosstyrenhet 532Karosstyrenhet 433Karosstyrenhet 3NrStrömkrets34Karosstyrenhet 235Karosstyrenhet 1
–36Tändningssystem37Rattreglage, lysdiod38–39Logistik/likspänningstransfor‐
mator40Elektrisk fönsterhiss, förare41Fläkt42Sätesvärme, fram43Luftkonditioneringens styrenhet44Rattvärme45Karosstyrenhet 2

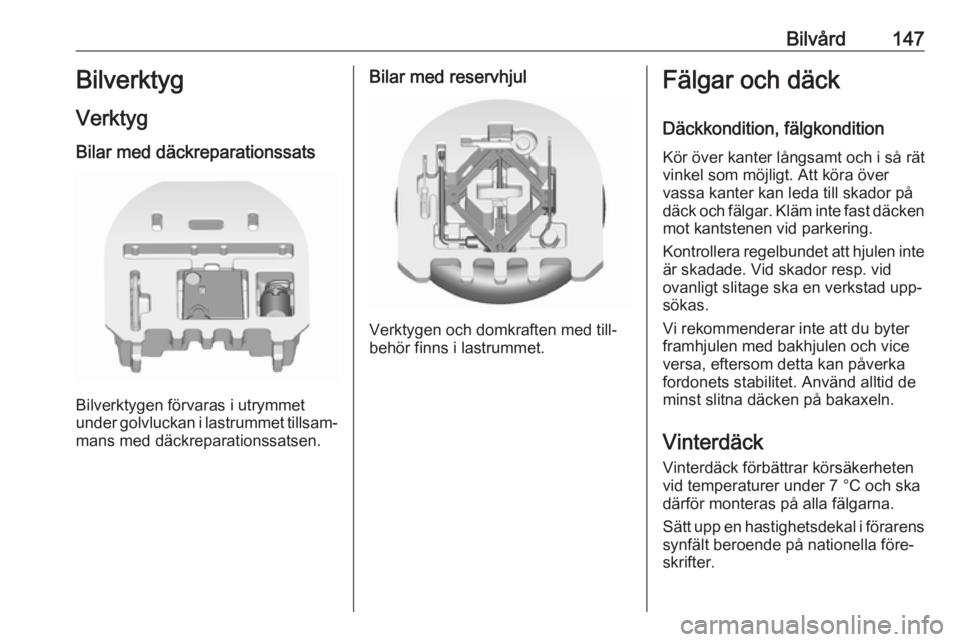

Bilvård147Bilverktyg
Verktyg
Bilar med däckreparationssats
Bilverktygen förvaras i utrymmet
under golvluckan i lastrummet tillsam‐
mans med däckreparationssatsen.
Bilar med reservhjul
Verktygen och domkraften med till‐
behör finns i lastrummet.
Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vi rekommenderar inte att du byter
framhjulen med bakhjulen och vice
versa, eftersom detta kan påverka
fordonets stabilitet. Använd alltid de
minst slitna däcken på bakaxeln.
Vinterdäck
Vinterdäck förbättrar körsäkerheten vid temperaturer under 7 °C och ska
därför monteras på alla fälgarna.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.

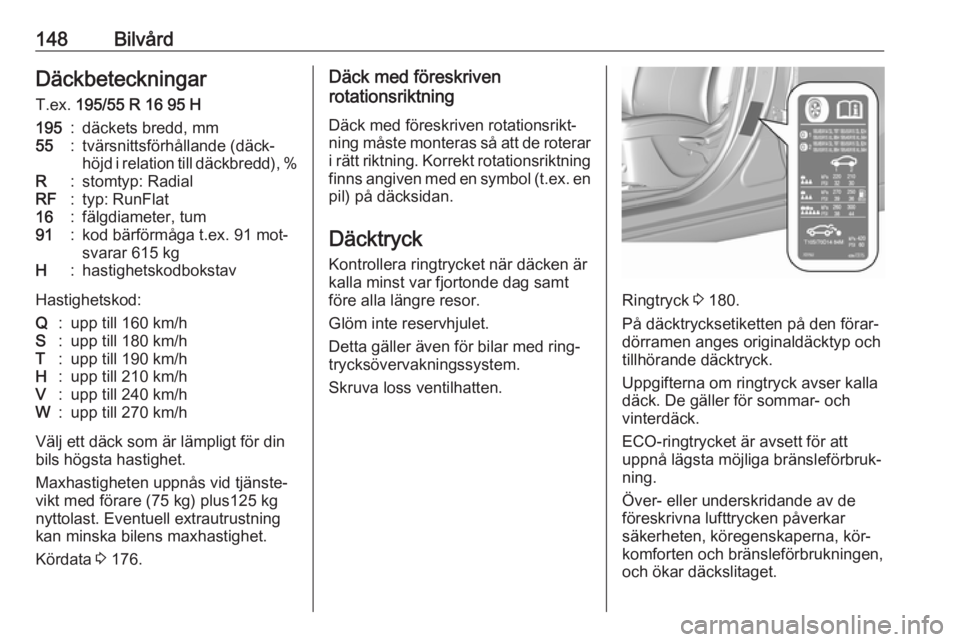

148BilvårdDäckbeteckningar
T.ex. 195/55 R 16 95 H195:däckets bredd, mm55:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R:stomtyp: RadialRF:typ: RunFlat16:fälgdiameter, tum91:kod bärförmåga t.ex. 91 mot‐
svarar 615 kgH:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg) plus125 kg
nyttolast. Eventuell extrautrustning
kan minska bilens maxhastighet.
Kördata 3 176.
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning måste monteras så att de roterar i rätt riktning. Korrekt rotationsriktning
finns angiven med en symbol (t.ex. en pil) på däcksidan.
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt
före alla längre resor.
Glöm inte reservhjulet.
Detta gäller även för bilar med ring‐
trycksövervakningssystem.
Skruva loss ventilhatten.
Ringtryck 3 180.
På däcktrycksetiketten på den förar‐
dörramen anges originaldäcktyp och
tillhörande däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐
komforten och bränsleförbrukningen,
och ökar däckslitaget.
