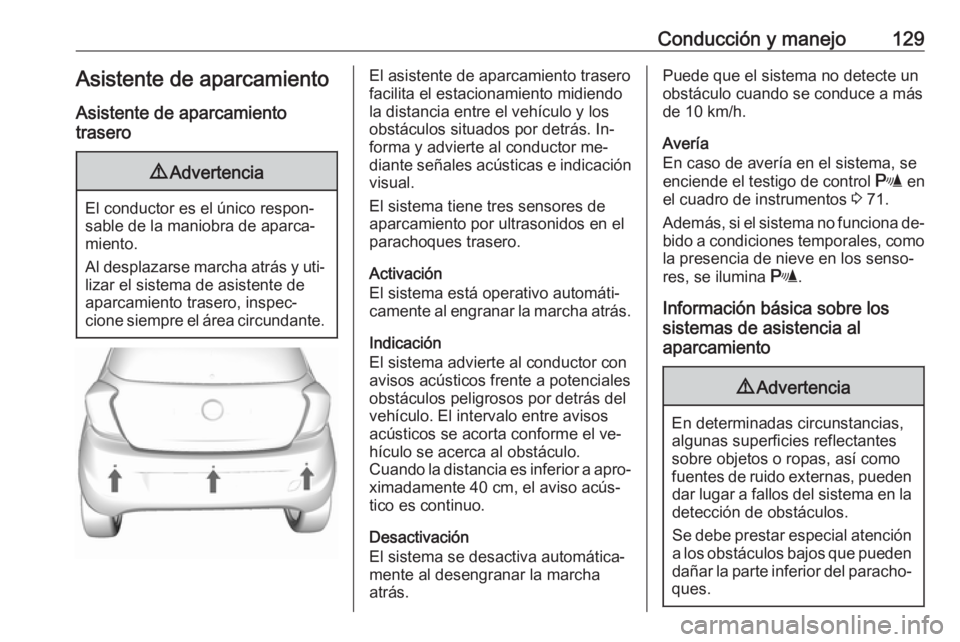

Conducción y manejo129Asistente de aparcamiento
Asistente de aparcamiento
trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al desplazarse marcha atrás y uti‐
lizar el sistema de asistente de
aparcamiento trasero, inspec‐
cione siempre el área circundante.
El asistente de aparcamiento trasero
facilita el estacionamiento midiendo
la distancia entre el vehículo y los
obstáculos situados por detrás. In‐
forma y advierte al conductor me‐
diante señales acústicas e indicación visual.
El sistema tiene tres sensores de
aparcamiento por ultrasonidos en el
parachoques trasero.
Activación
El sistema está operativo automáti‐
camente al engranar la marcha atrás.
Indicación
El sistema advierte al conductor con avisos acústicos frente a potenciales
obstáculos peligrosos por detrás del
vehículo. El intervalo entre avisos
acústicos se acorta conforme el ve‐
hículo se acerca al obstáculo.
Cuando la distancia es inferior a apro‐
ximadamente 40 cm, el aviso acús‐
tico es continuo.
Desactivación
El sistema se desactiva automática‐ mente al desengranar la marcha
atrás.Puede que el sistema no detecte un
obstáculo cuando se conduce a más
de 10 km/h.
Avería
En caso de avería en el sistema, se
enciende el testigo de control r en
el cuadro de instrumentos 3 71.
Además, si el sistema no funciona de‐ bido a condiciones temporales, como
la presencia de nieve en los senso‐
res, se ilumina r.
Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.

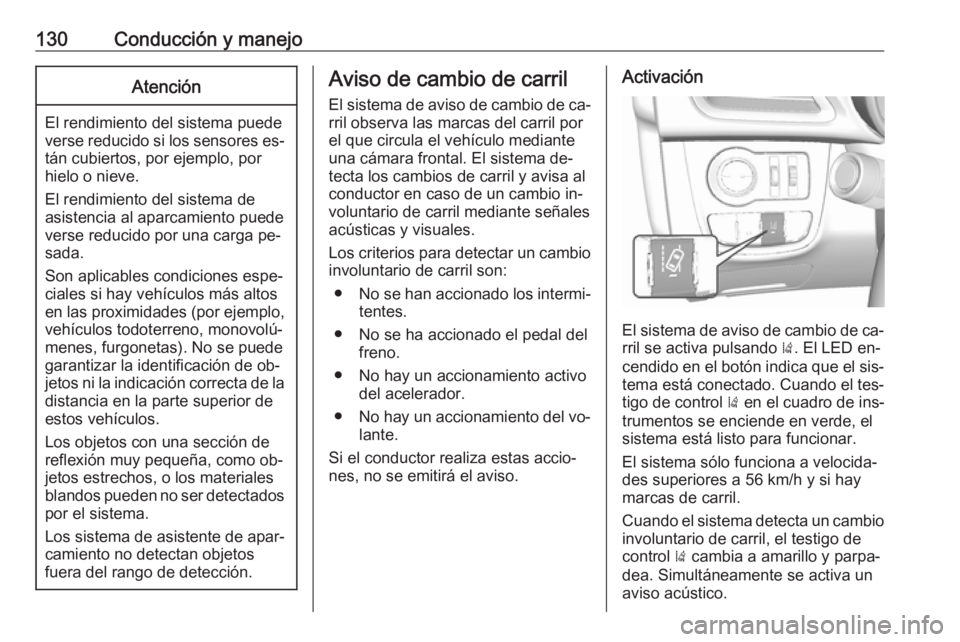

130Conducción y manejoAtención
El rendimiento del sistema puede
verse reducido si los sensores es‐ tán cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐
sada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo,
vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de ob‐
jetos ni la indicación correcta de la
distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Aviso de cambio de carril
El sistema de aviso de cambio de ca‐ rril observa las marcas del carril por
el que circula el vehículo mediante
una cámara frontal. El sistema de‐
tecta los cambios de carril y avisa al
conductor en caso de un cambio in‐
voluntario de carril mediante señales
acústicas y visuales.
Los criterios para detectar un cambio
involuntario de carril son:
● No se han accionado los intermi‐
tentes.
● No se ha accionado el pedal del freno.
● No hay un accionamiento activo del acelerador.
● No hay un accionamiento del vo‐
lante.
Si el conductor realiza estas accio‐
nes, no se emitirá el aviso.Activación
El sistema de aviso de cambio de ca‐ rril se activa pulsando ). El LED en‐
cendido en el botón indica que el sis‐
tema está conectado. Cuando el tes‐
tigo de control ) en el cuadro de ins‐
trumentos se enciende en verde, el sistema está listo para funcionar.
El sistema sólo funciona a velocida‐
des superiores a 56 km/h y si hay
marcas de carril.
Cuando el sistema detecta un cambio
involuntario de carril, el testigo de
control ) cambia a amarillo y parpa‐
dea. Simultáneamente se activa un
aviso acústico.

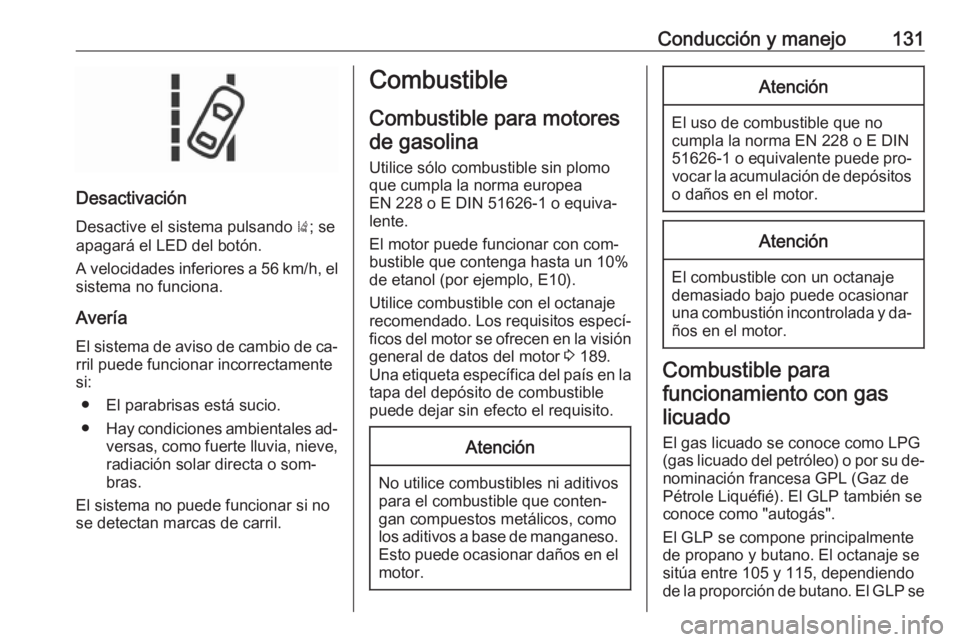

Conducción y manejo131
Desactivación
Desactive el sistema pulsando ); se
apagará el LED del botón.
A velocidades inferiores a 56 km/h, el sistema no funciona.
Avería El sistema de aviso de cambio de ca‐ rril puede funcionar incorrectamente
si:
● El parabrisas está sucio.
● Hay condiciones ambientales ad‐
versas, como fuerte lluvia, nieve,radiación solar directa o som‐
bras.
El sistema no puede funcionar si no
se detectan marcas de carril.
Combustible
Combustible para motoresde gasolina
Utilice sólo combustible sin plomo
que cumpla la norma europea
EN 228 o E DIN 51626-1 o equiva‐
lente.
El motor puede funcionar con com‐
bustible que contenga hasta un 10%
de etanol (por ejemplo, E10).
Utilice combustible con el octanaje
recomendado. Los requisitos especí‐
ficos del motor se ofrecen en la visión general de datos del motor 3 189.
Una etiqueta específica del país en la
tapa del depósito de combustible
puede dejar sin efecto el requisito.Atención
No utilice combustibles ni aditivos
para el combustible que conten‐
gan compuestos metálicos, como
los aditivos a base de manganeso. Esto puede ocasionar daños en el
motor.
Atención
El uso de combustible que no
cumpla la norma EN 228 o E DIN
51626-1 o equivalente puede pro‐ vocar la acumulación de depósitos
o daños en el motor.
Atención
El combustible con un octanaje
demasiado bajo puede ocasionar
una combustión incontrolada y da‐
ños en el motor.
Combustible para
funcionamiento con gas licuado
El gas licuado se conoce como LPG
(gas licuado del petróleo) o por su de‐ nominación francesa GPL (Gaz de
Pétrole Liquéfié). El GLP también se
conoce como "autogás".
El GLP se compone principalmente de propano y butano. El octanaje se
sitúa entre 105 y 115, dependiendo
de la proporción de butano. El GLP se

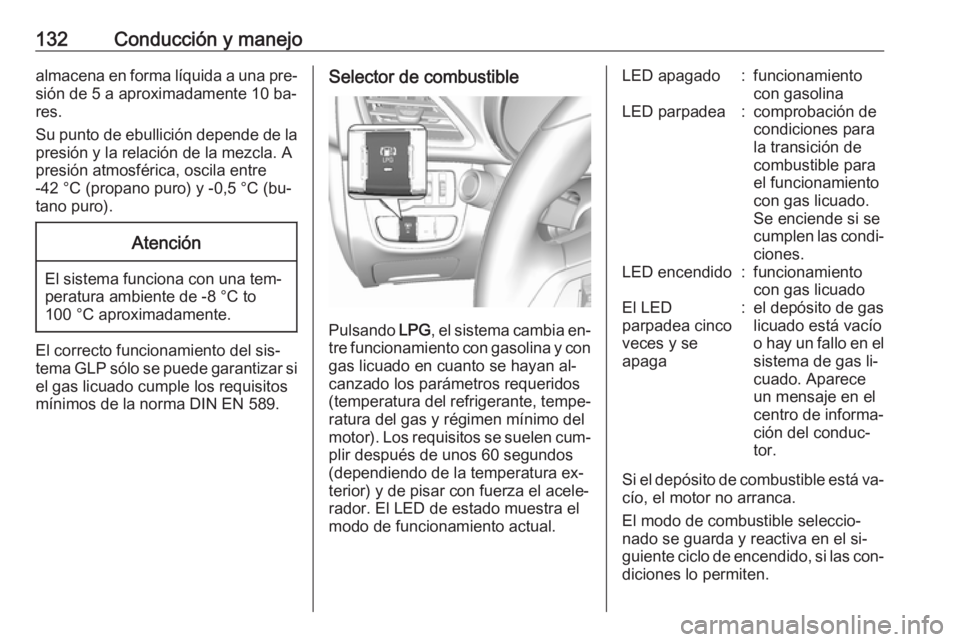

132Conducción y manejoalmacena en forma líquida a una pre‐sión de 5 a aproximadamente 10 ba‐res.
Su punto de ebullición depende de la
presión y la relación de la mezcla. A
presión atmosférica, oscila entre
-42 °C (propano puro) y -0,5 °C (bu‐ tano puro).Atención
El sistema funciona con una tem‐
peratura ambiente de -8 °C to
100 °C aproximadamente.
El correcto funcionamiento del sis‐
tema GLP sólo se puede garantizar si el gas licuado cumple los requisitos
mínimos de la norma DIN EN 589.
Selector de combustible
Pulsando LPG, el sistema cambia en‐
tre funcionamiento con gasolina y con
gas licuado en cuanto se hayan al‐
canzado los parámetros requeridos
(temperatura del refrigerante, tempe‐
ratura del gas y régimen mínimo del
motor). Los requisitos se suelen cum‐ plir después de unos 60 segundos
(dependiendo de la temperatura ex‐
terior) y de pisar con fuerza el acele‐
rador. El LED de estado muestra el
modo de funcionamiento actual.
LED apagado:funcionamiento
con gasolinaLED parpadea:comprobación de
condiciones para
la transición de
combustible para
el funcionamiento
con gas licuado.
Se enciende si se
cumplen las condi‐
ciones.LED encendido:funcionamiento
con gas licuadoEl LED
parpadea cinco
veces y se
apaga:el depósito de gas
licuado está vacío
o hay un fallo en el
sistema de gas li‐
cuado. Aparece
un mensaje en el
centro de informa‐
ción del conduc‐
tor.
Si el depósito de combustible está va‐ cío, el motor no arranca.
El modo de combustible seleccio‐ nado se guarda y reactiva en el si‐
guiente ciclo de encendido, si las con‐ diciones lo permiten.

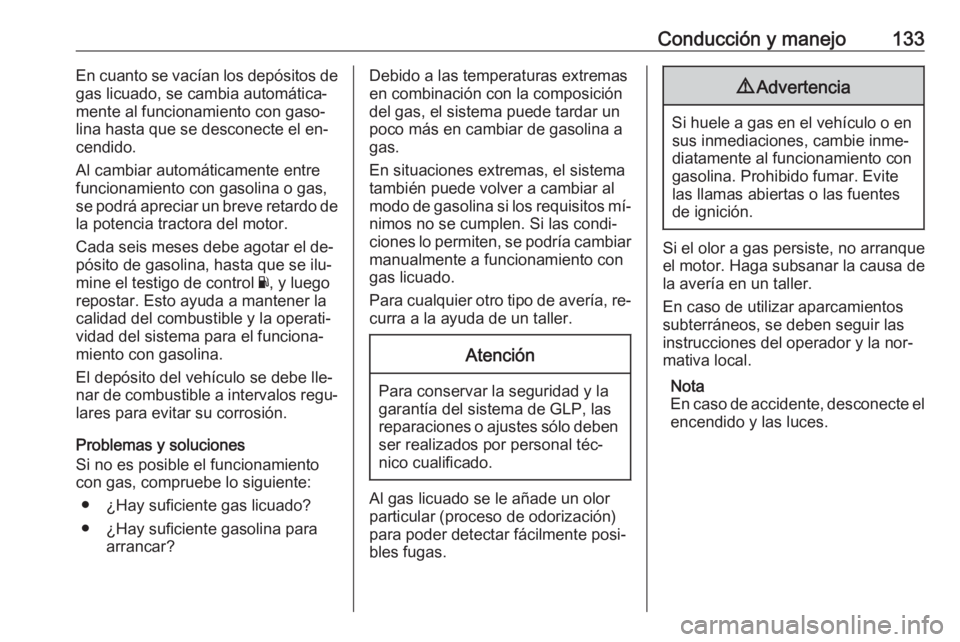

Conducción y manejo133En cuanto se vacían los depósitos de
gas licuado, se cambia automática‐
mente al funcionamiento con gaso‐ lina hasta que se desconecte el en‐
cendido.
Al cambiar automáticamente entre
funcionamiento con gasolina o gas,
se podrá apreciar un breve retardo de
la potencia tractora del motor.
Cada seis meses debe agotar el de‐
pósito de gasolina, hasta que se ilu‐
mine el testigo de control Y, y luego
repostar. Esto ayuda a mantener la
calidad del combustible y la operati‐
vidad del sistema para el funciona‐ miento con gasolina.
El depósito del vehículo se debe lle‐
nar de combustible a intervalos regu‐
lares para evitar su corrosión.
Problemas y soluciones
Si no es posible el funcionamiento
con gas, compruebe lo siguiente:
● ¿Hay suficiente gas licuado?
● ¿Hay suficiente gasolina para arrancar?Debido a las temperaturas extremas
en combinación con la composición
del gas, el sistema puede tardar un
poco más en cambiar de gasolina a
gas.
En situaciones extremas, el sistema
también puede volver a cambiar al
modo de gasolina si los requisitos mí‐
nimos no se cumplen. Si las condi‐
ciones lo permiten, se podría cambiar manualmente a funcionamiento con
gas licuado.
Para cualquier otro tipo de avería, re‐ curra a la ayuda de un taller.Atención
Para conservar la seguridad y la
garantía del sistema de GLP, las
reparaciones o ajustes sólo deben ser realizados por personal téc‐
nico cualificado.
Al gas licuado se le añade un olor
particular (proceso de odorización)
para poder detectar fácilmente posi‐
bles fugas.
9 Advertencia
Si huele a gas en el vehículo o en
sus inmediaciones, cambie inme‐
diatamente al funcionamiento con
gasolina. Prohibido fumar. Evite las llamas abiertas o las fuentes
de ignición.
Si el olor a gas persiste, no arranque
el motor. Haga subsanar la causa de
la avería en un taller.
En caso de utilizar aparcamientos
subterráneos, se deben seguir las
instrucciones del operador y la nor‐
mativa local.
Nota
En caso de accidente, desconecte el
encendido y las luces.

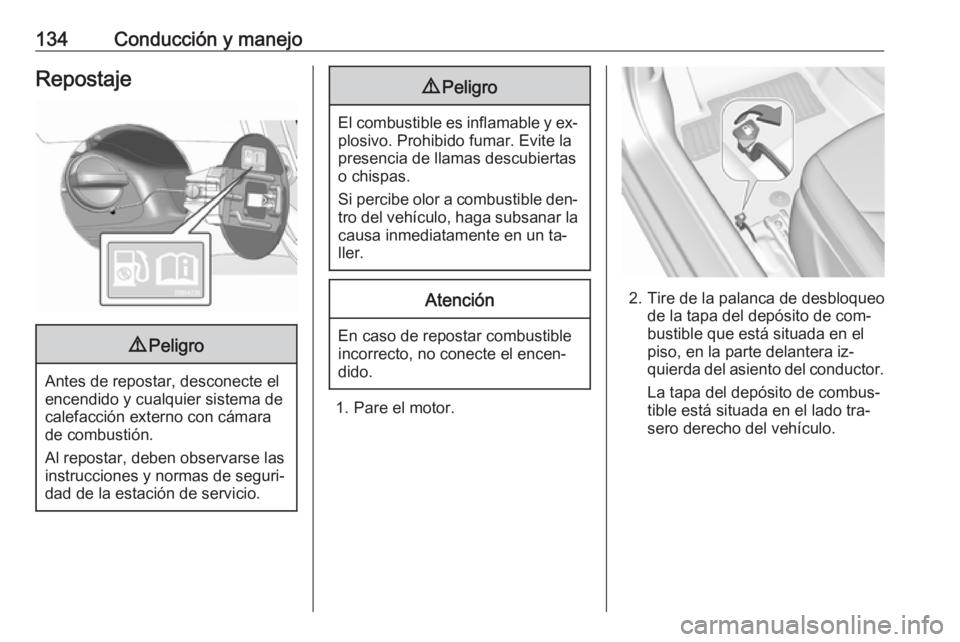

134Conducción y manejoRepostaje9Peligro
Antes de repostar, desconecte el
encendido y cualquier sistema de
calefacción externo con cámara
de combustión.
Al repostar, deben observarse las instrucciones y normas de seguri‐
dad de la estación de servicio.
9 Peligro
El combustible es inflamable y ex‐
plosivo. Prohibido fumar. Evite la
presencia de llamas descubiertas
o chispas.
Si percibe olor a combustible den‐
tro del vehículo, haga subsanar la causa inmediatamente en un ta‐
ller.
Atención
En caso de repostar combustible
incorrecto, no conecte el encen‐
dido.
1. Pare el motor.
2. Tire de la palanca de desbloqueo de la tapa del depósito de com‐
bustible que está situada en el
piso, en la parte delantera iz‐
quierda del asiento del conductor.
La tapa del depósito de combus‐ tible está situada en el lado tra‐
sero derecho del vehículo.

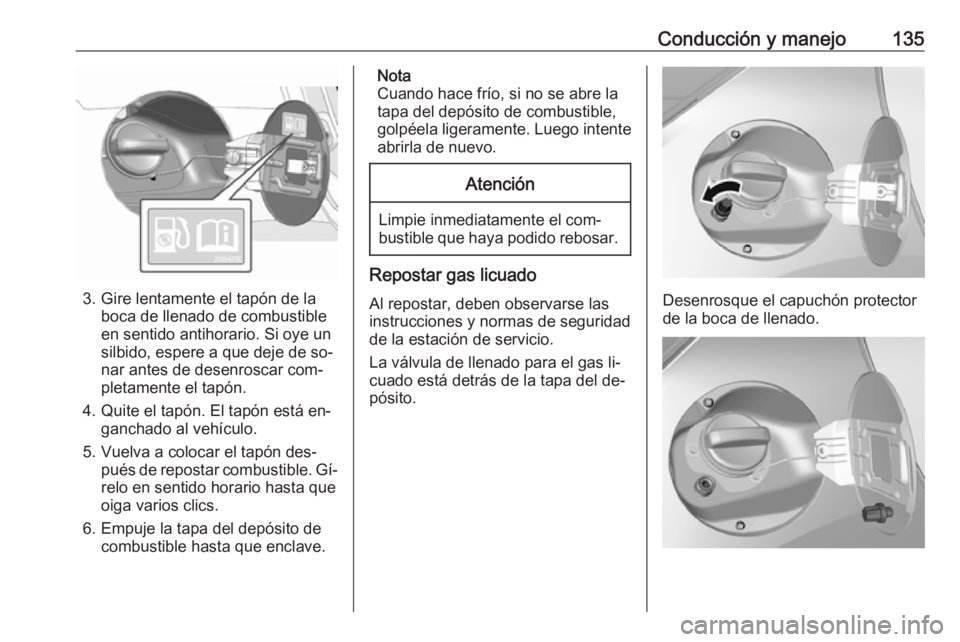

Conducción y manejo135
3. Gire lentamente el tapón de laboca de llenado de combustible
en sentido antihorario. Si oye un
silbido, espere a que deje de so‐
nar antes de desenroscar com‐
pletamente el tapón.
4. Quite el tapón. El tapón está en‐ ganchado al vehículo.
5. Vuelva a colocar el tapón des‐ pués de repostar combustible. Gí‐relo en sentido horario hasta que
oiga varios clics.
6. Empuje la tapa del depósito de combustible hasta que enclave.
Nota
Cuando hace frío, si no se abre la
tapa del depósito de combustible,
golpéela ligeramente. Luego intente abrirla de nuevo.Atención
Limpie inmediatamente el com‐
bustible que haya podido rebosar.
Repostar gas licuado
Al repostar, deben observarse las
instrucciones y normas de seguridad
de la estación de servicio.
La válvula de llenado para el gas li‐
cuado está detrás de la tapa del de‐
pósito.
Desenrosque el capuchón protector
de la boca de llenado.

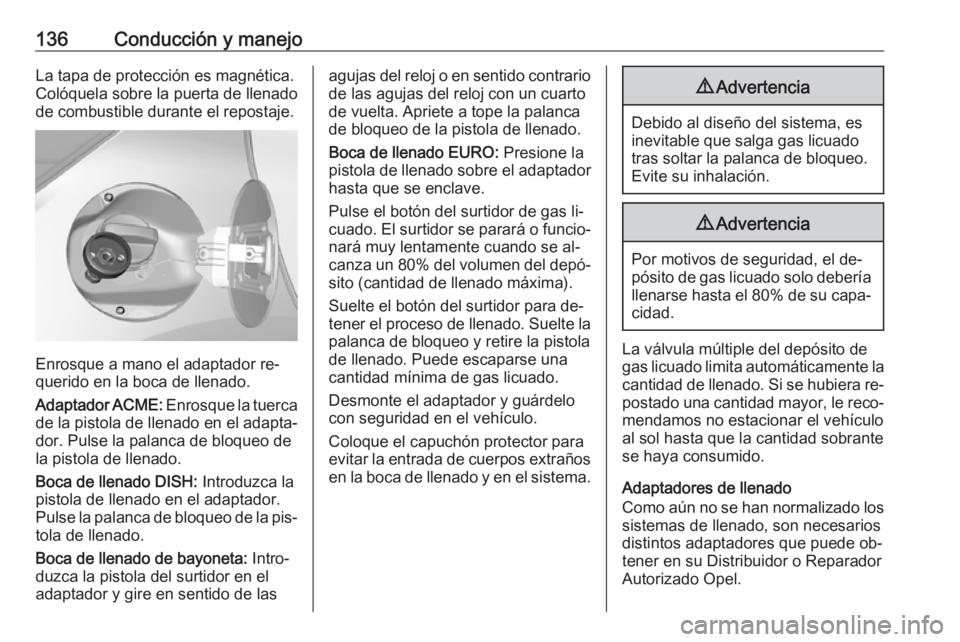

136Conducción y manejoLa tapa de protección es magnética.
Colóquela sobre la puerta de llenado
de combustible durante el repostaje.
Enrosque a mano el adaptador re‐
querido en la boca de llenado.
Adaptador ACME: Enrosque la tuerca
de la pistola de llenado en el adapta‐
dor. Pulse la palanca de bloqueo de
la pistola de llenado.
Boca de llenado DISH: Introduzca la
pistola de llenado en el adaptador.
Pulse la palanca de bloqueo de la pis‐
tola de llenado.
Boca de llenado de bayoneta: Intro‐
duzca la pistola del surtidor en el adaptador y gire en sentido de las
agujas del reloj o en sentido contrario de las agujas del reloj con un cuarto
de vuelta. Apriete a tope la palanca
de bloqueo de la pistola de llenado.
Boca de llenado EURO: Presione la
pistola de llenado sobre el adaptador hasta que se enclave.
Pulse el botón del surtidor de gas li‐
cuado. El surtidor se parará o funcio‐ nará muy lentamente cuando se al‐
canza un 80% del volumen del depó‐
sito (cantidad de llenado máxima).
Suelte el botón del surtidor para de‐
tener el proceso de llenado. Suelte la palanca de bloqueo y retire la pistola
de llenado. Puede escaparse una
cantidad mínima de gas licuado.
Desmonte el adaptador y guárdelo
con seguridad en el vehículo.
Coloque el capuchón protector para
evitar la entrada de cuerpos extraños
en la boca de llenado y en el sistema.9 Advertencia
Debido al diseño del sistema, es
inevitable que salga gas licuado tras soltar la palanca de bloqueo.
Evite su inhalación.
9 Advertencia
Por motivos de seguridad, el de‐
pósito de gas licuado solo debería llenarse hasta el 80% de su capa‐
cidad.
La válvula múltiple del depósito de gas licuado limita automáticamente la cantidad de llenado. Si se hubiera re‐
postado una cantidad mayor, le reco‐ mendamos no estacionar el vehículo
al sol hasta que la cantidad sobrante
se haya consumido.

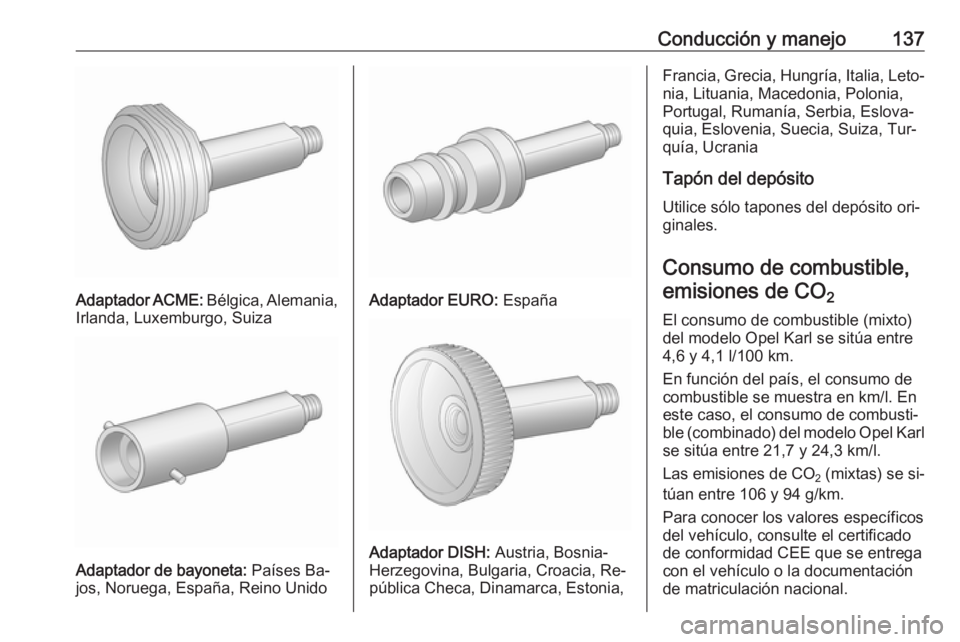

Adaptadores de llenado
Como aún no se han normalizado los
sistemas de llenado, son necesarios
distintos adaptadores que puede ob‐
tener en su Distribuidor o Reparador
Autorizado Opel.

Conducción y manejo137
Adaptador ACME: Bélgica, Alemania,
Irlanda, Luxemburgo, Suiza
Adaptador de bayoneta: Países Ba‐
jos, Noruega, España, Reino Unido
Adaptador EURO: España
Adaptador DISH: Austria, Bosnia-
Herzegovina, Bulgaria, Croacia, Re‐
pública Checa, Dinamarca, Estonia,
Francia, Grecia, Hungría, Italia, Leto‐ nia, Lituania, Macedonia, Polonia,
Portugal, Rumanía, Serbia, Eslova‐ quia, Eslovenia, Suecia, Suiza, Tur‐
quía, Ucrania
Tapón del depósito Utilice sólo tapones del depósito ori‐
ginales.
Consumo de combustible, emisiones de CO 2
El consumo de combustible (mixto)
del modelo Opel Karl se sitúa entre
4,6 y 4,1 l/100 km.
En función del país, el consumo de
combustible se muestra en km/l. En
este caso, el consumo de combusti‐
ble (combinado) del modelo Opel Karl
se sitúa entre 21,7 y 24,3 km/l.
Las emisiones de CO 2 (mixtas) se si‐
túan entre 106 y 94 g/km.
Para conocer los valores específicos
del vehículo, consulte el certificado
de conformidad CEE que se entrega
con el vehículo o la documentación
de matriculación nacional.

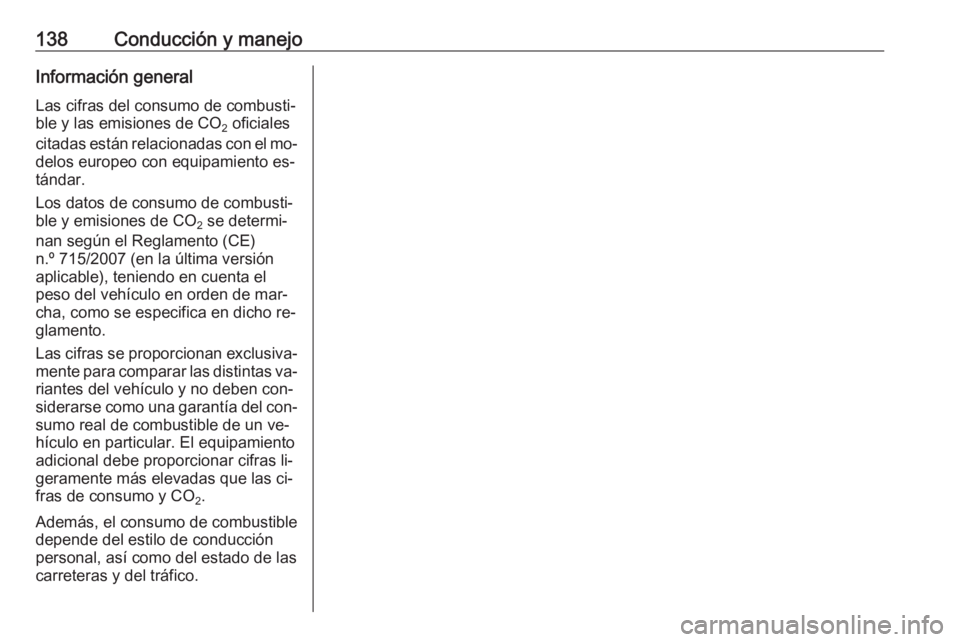

138Conducción y manejoInformación generalLas cifras del consumo de combusti‐
ble y las emisiones de CO 2 oficiales
citadas están relacionadas con el mo‐
delos europeo con equipamiento es‐
tándar.
Los datos de consumo de combusti‐
ble y emisiones de CO 2 se determi‐
nan según el Reglamento (CE)
n.º 715/2007 (en la última versión
aplicable), teniendo en cuenta el
peso del vehículo en orden de mar‐
cha, como se especifica en dicho re‐
glamento.
Las cifras se proporcionan exclusiva‐
mente para comparar las distintas va‐ riantes del vehículo y no deben con‐
siderarse como una garantía del con‐
sumo real de combustible de un ve‐
hículo en particular. El equipamiento
adicional debe proporcionar cifras li‐
geramente más elevadas que las ci‐
fras de consumo y CO 2.
Además, el consumo de combustible
depende del estilo de conducción
personal, así como del estado de las
carreteras y del tráfico.
