Page 21 of 197

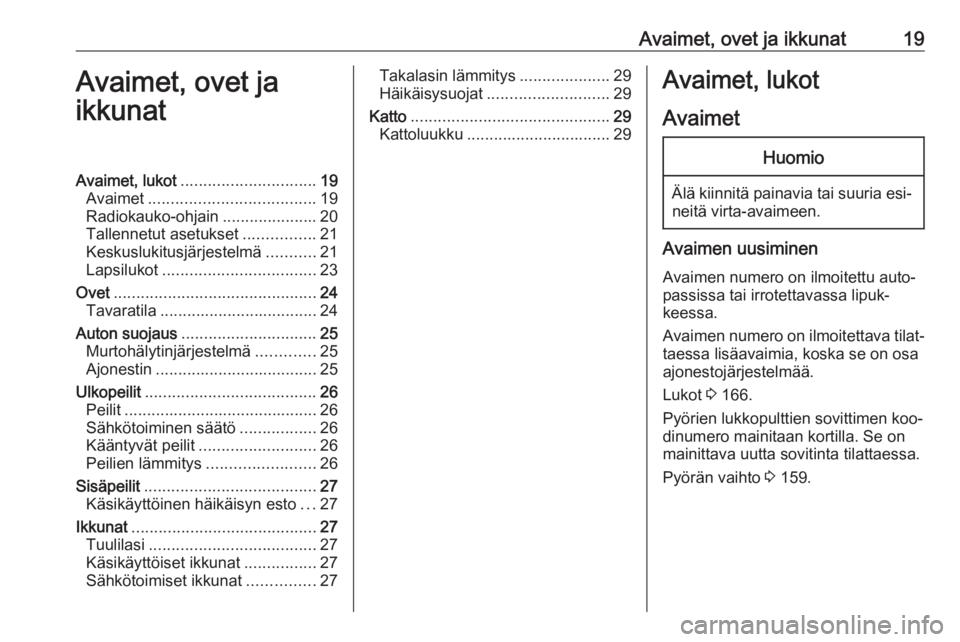

Avaimet, ovet ja ikkunat19Avaimet, ovet ja
ikkunatAvaimet, lukot .............................. 19
Avaimet ..................................... 19
Radiokauko-ohjain .....................20
Tallennetut asetukset ................21
Keskuslukitusjärjestelmä ...........21
Lapsilukot .................................. 23
Ovet ............................................. 24
Tavaratila ................................... 24
Auton suojaus .............................. 25
Murtohälytinjärjestelmä .............25
Ajonestin .................................... 25
Ulkopeilit ...................................... 26
Peilit ........................................... 26
Sähkötoiminen säätö .................26
Kääntyvät peilit .......................... 26
Peilien lämmitys ........................26
Sisäpeilit ...................................... 27
Käsikäyttöinen häikäisyn esto ...27
Ikkunat ......................................... 27
Tuulilasi ..................................... 27
Käsikäyttöiset ikkunat ................27
Sähkötoimiset ikkunat ...............27Takalasin lämmitys ....................29
Häikäisysuojat ........................... 29
Katto ............................................ 29
Kattoluukku ................................ 29Avaimet, lukot
AvaimetHuomio
Älä kiinnitä painavia tai suuria esi‐ neitä virta-avaimeen.
Avaimen uusiminen
Avaimen numero on ilmoitettu auto‐
passissa tai irrotettavassa lipuk‐
keessa.
Avaimen numero on ilmoitettava tilat‐ taessa lisäavaimia, koska se on osaajonestojärjestelmää.
Lukot 3 166.
Pyörien lukkopulttien sovittimen koo‐
dinumero mainitaan kortilla. Se on
mainittava uutta sovitinta tilattaessa.
Pyörän vaihto 3 159.
Page 22 of 197

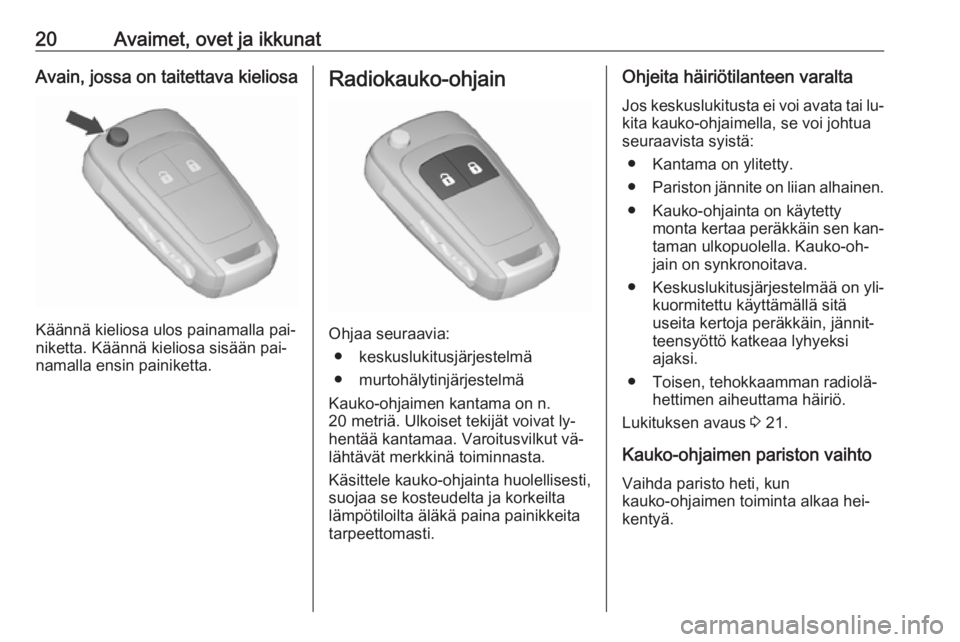

20Avaimet, ovet ja ikkunatAvain, jossa on taitettava kieliosa
Käännä kieliosa ulos painamalla pai‐
niketta. Käännä kieliosa sisään pai‐
namalla ensin painiketta.
Radiokauko-ohjain
Ohjaa seuraavia:
● keskuslukitusjärjestelmä
● murtohälytinjärjestelmä
Kauko-ohjaimen kantama on n.
20 metriä. Ulkoiset tekijät voivat ly‐ hentää kantamaa. Varoitusvilkut vä‐
lähtävät merkkinä toiminnasta.
Käsittele kauko-ohjainta huolellisesti,
suojaa se kosteudelta ja korkeilta
lämpötiloilta äläkä paina painikkeita
tarpeettomasti.
Ohjeita häiriötilanteen varalta
Jos keskuslukitusta ei voi avata tai lu‐
kita kauko-ohjaimella, se voi johtua
seuraavista syistä:
● Kantama on ylitetty.
● Pariston jännite on liian alhainen.
● Kauko-ohjainta on käytetty monta kertaa peräkkäin sen kan‐taman ulkopuolella. Kauko-oh‐
jain on synkronoitava.
● Keskuslukitusjärjestelmää on yli‐ kuormitettu käyttämällä sitä
useita kertoja peräkkäin, jännit‐
teensyöttö katkeaa lyhyeksi
ajaksi.
● Toisen, tehokkaamman radiolä‐ hettimen aiheuttama häiriö.
Lukituksen avaus 3 21.
Kauko-ohjaimen pariston vaihto Vaihda paristo heti, kun
kauko-ohjaimen toiminta alkaa hei‐
kentyä.
Page 23 of 197

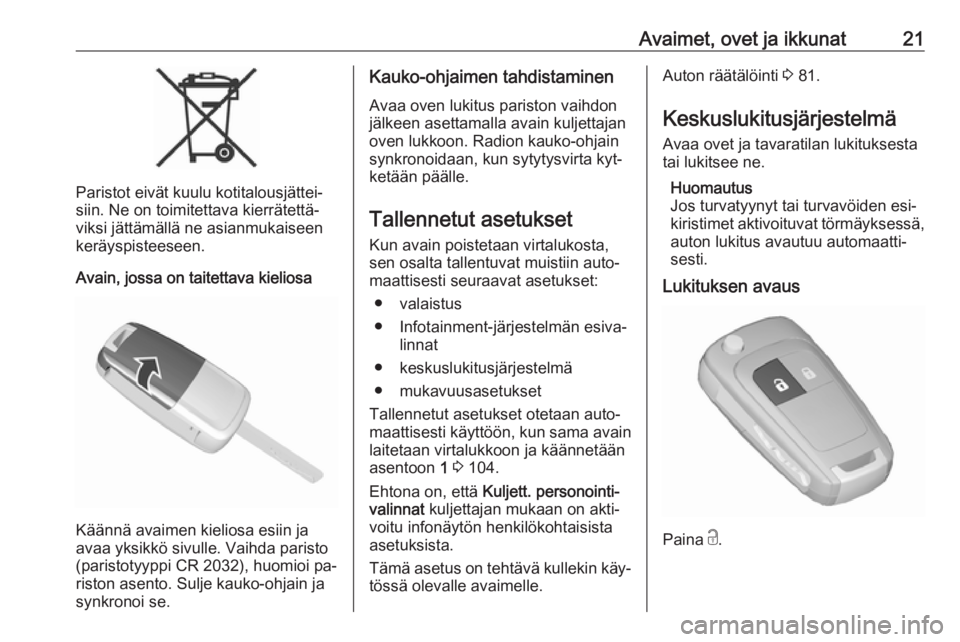

Avaimet, ovet ja ikkunat21
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen keräyspisteeseen.
Avain, jossa on taitettava kieliosa
Käännä avaimen kieliosa esiin ja
avaa yksikkö sivulle. Vaihda paristo
(paristotyyppi CR 2032), huomioi pa‐
riston asento. Sulje kauko-ohjain ja
synkronoi se.
Kauko-ohjaimen tahdistaminen
Avaa oven lukitus pariston vaihdon
jälkeen asettamalla avain kuljettajan
oven lukkoon. Radion kauko-ohjain
synkronoidaan, kun sytytysvirta kyt‐
ketään päälle.
Tallennetut asetukset Kun avain poistetaan virtalukosta,
sen osalta tallentuvat muistiin auto‐
maattisesti seuraavat asetukset:
● valaistus
● Infotainment-järjestelmän esiva‐ linnat
● keskuslukitusjärjestelmä
● mukavuusasetukset
Tallennetut asetukset otetaan auto‐
maattisesti käyttöön, kun sama avain
laitetaan virtalukkoon ja käännetään
asentoon 1 3 104.
Ehtona on, että Kuljett. personointi‐
valinnat kuljettajan mukaan on akti‐
voitu infonäytön henkilökohtaisista
asetuksista.
Tämä asetus on tehtävä kullekin käy‐ tössä olevalle avaimelle.Auton räätälöinti 3 81.
Keskuslukitusjärjestelmä Avaa ovet ja tavaratilan lukituksesta
tai lukitsee ne.
Huomautus
Jos turvatyynyt tai turvavöiden esi‐
kiristimet aktivoituvat törmäyksessä, auton lukitus avautuu automaatti‐
sesti.
Lukituksen avaus
Paina c.
Page 24 of 197

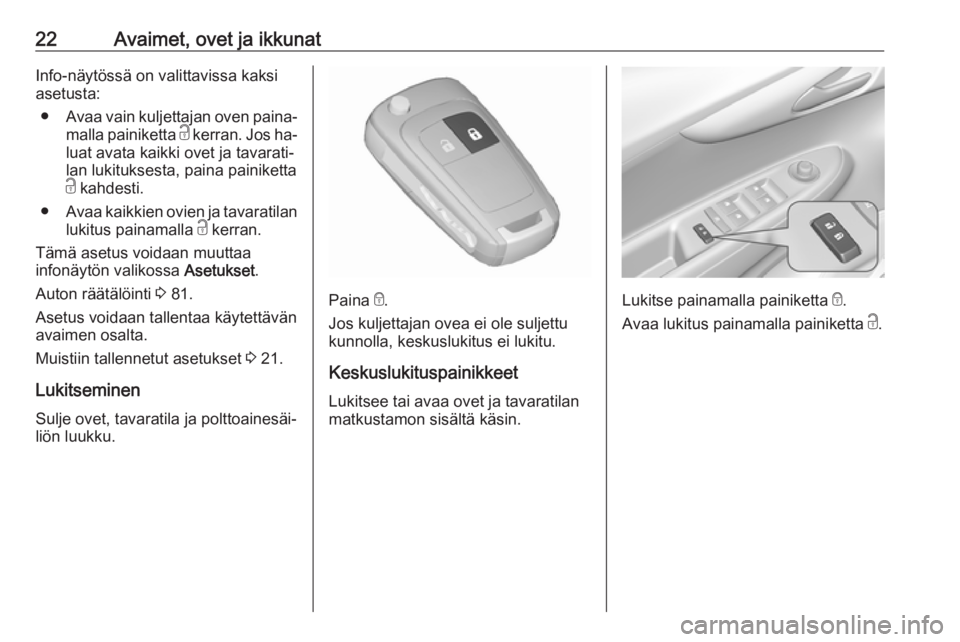

22Avaimet, ovet ja ikkunatInfo-näytössä on valittavissa kaksi
asetusta:
● Avaa vain kuljettajan oven paina‐
malla painiketta c kerran. Jos ha‐
luat avata kaikki ovet ja tavarati‐
lan lukituksesta, paina painiketta
c kahdesti.
● Avaa kaikkien ovien ja tavaratilan
lukitus painamalla c kerran.
Tämä asetus voidaan muuttaa
infonäytön valikossa Asetukset.
Auton räätälöinti 3 81.
Asetus voidaan tallentaa käytettävän
avaimen osalta.
Muistiin tallennetut asetukset 3 21.
Lukitseminen Sulje ovet, tavaratila ja polttoainesäi‐
liön luukku.
Paina e.
Jos kuljettajan ovea ei ole suljettu
kunnolla, keskuslukitus ei lukitu.
Keskuslukituspainikkeet
Lukitsee tai avaa ovet ja tavaratilan
matkustamon sisältä käsin.Lukitse painamalla painiketta e.
Avaa lukitus painamalla painiketta c.
Page 25 of 197

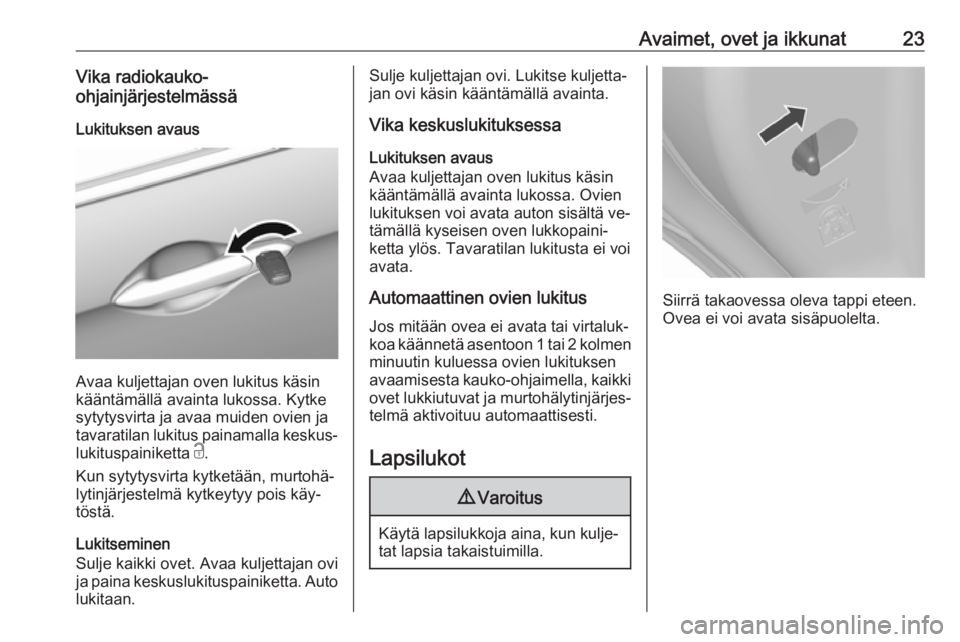

Avaimet, ovet ja ikkunat23Vika radiokauko-
ohjainjärjestelmässä
Lukituksen avaus
Avaa kuljettajan oven lukitus käsin
kääntämällä avainta lukossa. Kytke
sytytysvirta ja avaa muiden ovien ja
tavaratilan lukitus painamalla keskus‐
lukituspainiketta c.
Kun sytytysvirta kytketään, murtohä‐
lytinjärjestelmä kytkeytyy pois käy‐
töstä.
Lukitseminen
Sulje kaikki ovet. Avaa kuljettajan ovi
ja paina keskuslukituspainiketta. Auto
lukitaan.
Sulje kuljettajan ovi. Lukitse kuljetta‐
jan ovi käsin kääntämällä avainta.
Vika keskuslukituksessa
Lukituksen avaus
Avaa kuljettajan oven lukitus käsin
kääntämällä avainta lukossa. Ovien
lukituksen voi avata auton sisältä ve‐
tämällä kyseisen oven lukkopaini‐
ketta ylös. Tavaratilan lukitusta ei voi
avata.
Automaattinen ovien lukitus Jos mitään ovea ei avata tai virtaluk‐koa käännetä asentoon 1 tai 2 kolmen minuutin kuluessa ovien lukituksen
avaamisesta kauko-ohjaimella, kaikki
ovet lukkiutuvat ja murtohälytinjärjes‐ telmä aktivoituu automaattisesti.
Lapsilukot9 Varoitus
Käytä lapsilukkoja aina, kun kulje‐
tat lapsia takaistuimilla.
Siirrä takaovessa oleva tappi eteen.
Ovea ei voi avata sisäpuolelta.
Page 26 of 197

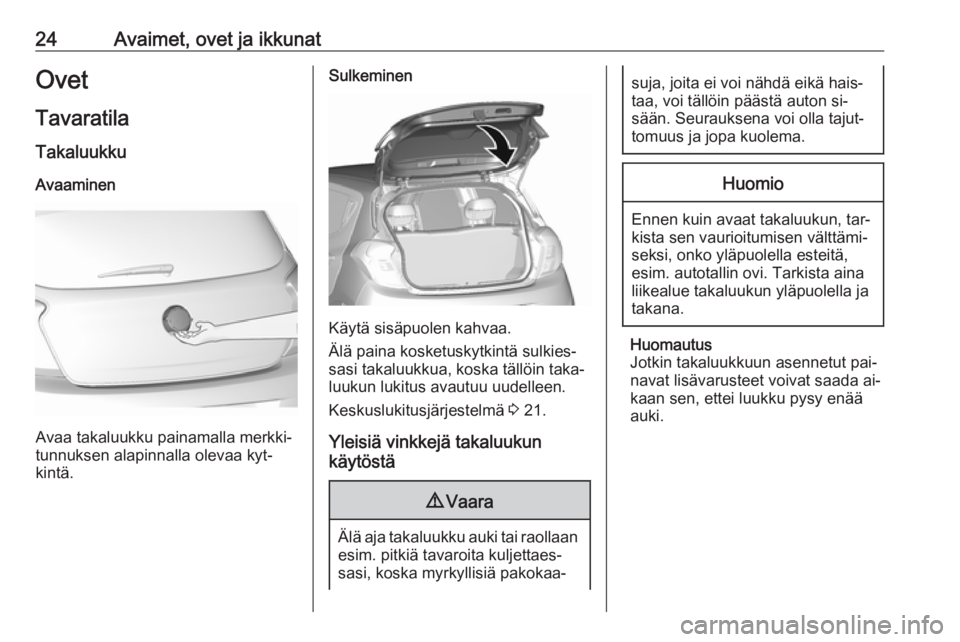

24Avaimet, ovet ja ikkunatOvet
Tavaratila
Takaluukku Avaaminen
Avaa takaluukku painamalla merkki‐
tunnuksen alapinnalla olevaa kyt‐
kintä.
Sulkeminen
Käytä sisäpuolen kahvaa.
Älä paina kosketuskytkintä sulkies‐
sasi takaluukkua, koska tällöin taka‐ luukun lukitus avautuu uudelleen.
Keskuslukitusjärjestelmä 3 21.
Yleisiä vinkkejä takaluukun
käytöstä
9 Vaara
Älä aja takaluukku auki tai raollaan
esim. pitkiä tavaroita kuljettaes‐
sasi, koska myrkyllisiä pakokaa‐
suja, joita ei voi nähdä eikä hais‐
taa, voi tällöin päästä auton si‐
sään. Seurauksena voi olla tajut‐
tomuus ja jopa kuolema.Huomio
Ennen kuin avaat takaluukun, tar‐
kista sen vaurioitumisen välttämi‐
seksi, onko yläpuolella esteitä,
esim. autotallin ovi. Tarkista aina
liikealue takaluukun yläpuolella ja
takana.
Huomautus
Jotkin takaluukkuun asennetut pai‐
navat lisävarusteet voivat saada ai‐
kaan sen, ettei luukku pysy enää
auki.
Page 27 of 197

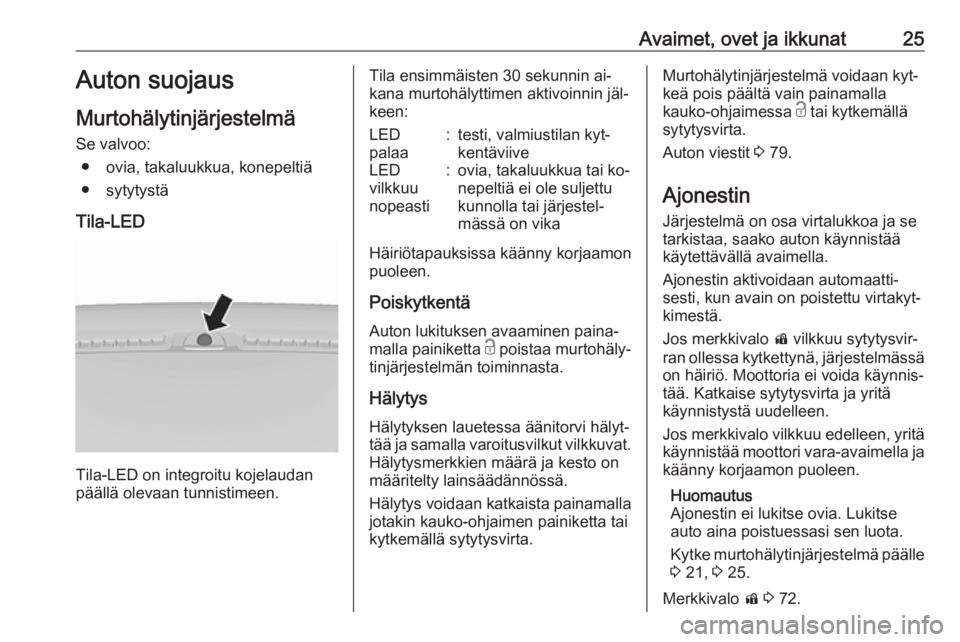

Avaimet, ovet ja ikkunat25Auton suojaus
Murtohälytinjärjestelmä Se valvoo: ● ovia, takaluukkua, konepeltiä
● sytytystä
Tila-LED
Tila-LED on integroitu kojelaudan
päällä olevaan tunnistimeen.
Tila ensimmäisten 30 sekunnin ai‐ kana murtohälyttimen aktivoinnin jäl‐
keen:LED
palaa:testi, valmiustilan kyt‐
kentäviiveLED
vilkkuu
nopeasti:ovia, takaluukkua tai ko‐
nepeltiä ei ole suljettu
kunnolla tai järjestel‐
mässä on vika
Häiriötapauksissa käänny korjaamon
puoleen.
Poiskytkentä
Auton lukituksen avaaminen paina‐ malla painiketta c poistaa murtohäly‐
tinjärjestelmän toiminnasta.
Hälytys Hälytyksen lauetessa äänitorvi hälyt‐
tää ja samalla varoitusvilkut vilkkuvat. Hälytysmerkkien määrä ja kesto on
määritelty lainsäädännössä.
Hälytys voidaan katkaista painamalla
jotakin kauko-ohjaimen painiketta tai
kytkemällä sytytysvirta.
Murtohälytinjärjestelmä voidaan kyt‐
keä pois päältä vain painamalla
kauko-ohjaimessa c tai kytkemällä
sytytysvirta.
Auton viestit 3 79.
Ajonestin
Järjestelmä on osa virtalukkoa ja se
tarkistaa, saako auton käynnistää
käytettävällä avaimella.
Ajonestin aktivoidaan automaatti‐
sesti, kun avain on poistettu virtakyt‐
kimestä.
Jos merkkivalo d vilkkuu sytytysvir‐
ran ollessa kytkettynä, järjestelmässä on häiriö. Moottoria ei voida käynnis‐
tää. Katkaise sytytysvirta ja yritä
käynnistystä uudelleen.
Jos merkkivalo vilkkuu edelleen, yritä
käynnistää moottori vara-avaimella ja
käänny korjaamon puoleen.
Huomautus
Ajonestin ei lukitse ovia. Lukitse auto aina poistuessasi sen luota.
Kytke murtohälytinjärjestelmä päälle 3 21, 3 25.
Merkkivalo d 3 72.
Page 28 of 197

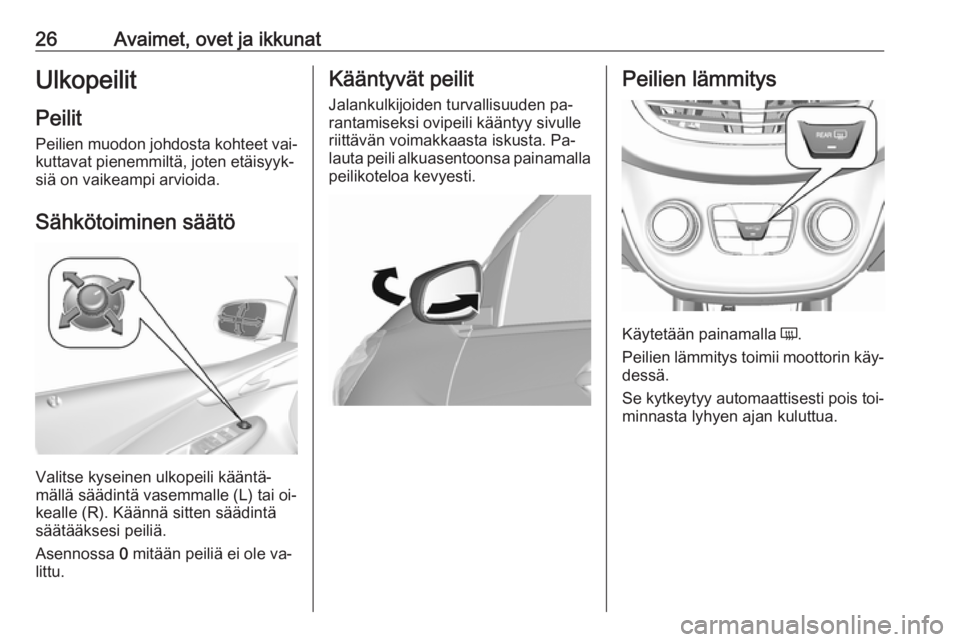

26Avaimet, ovet ja ikkunatUlkopeilit
Peilit
Peilien muodon johdosta kohteet vai‐ kuttavat pienemmiltä, joten etäisyyk‐
siä on vaikeampi arvioida.
Sähkötoiminen säätö
Valitse kyseinen ulkopeili kääntä‐
mällä säädintä vasemmalle (L) tai oi‐
kealle (R). Käännä sitten säädintä
säätääksesi peiliä.
Asennossa 0 mitään peiliä ei ole va‐
littu.
Kääntyvät peilit
Jalankulkijoiden turvallisuuden pa‐
rantamiseksi ovipeili kääntyy sivulle
riittävän voimakkaasta iskusta. Pa‐
lauta peili alkuasentoonsa painamalla peilikoteloa kevyesti.Peilien lämmitys
Käytetään painamalla Ü.
Peilien lämmitys toimii moottorin käy‐ dessä.
Se kytkeytyy automaattisesti pois toi‐
minnasta lyhyen ajan kuluttua.
Page 29 of 197

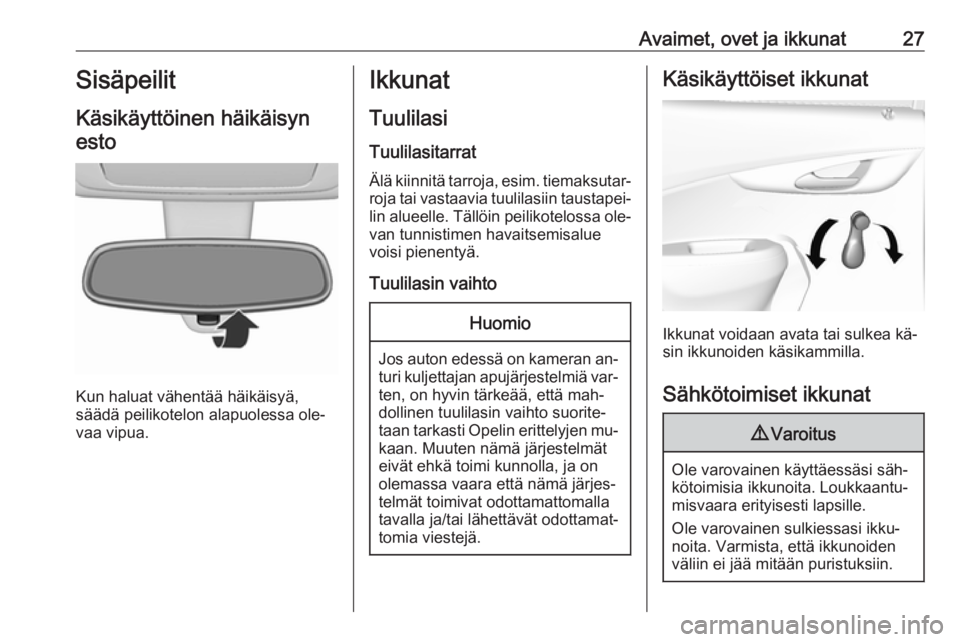

Avaimet, ovet ja ikkunat27Sisäpeilit
Käsikäyttöinen häikäisyn esto
Kun haluat vähentää häikäisyä,
säädä peilikotelon alapuolessa ole‐
vaa vipua.
Ikkunat
Tuulilasi Tuulilasitarrat
Älä kiinnitä tarroja, esim. tiemaksutar‐
roja tai vastaavia tuulilasiin taustapei‐
lin alueelle. Tällöin peilikotelossa ole‐ van tunnistimen havaitsemisalue
voisi pienentyä.
Tuulilasin vaihtoHuomio
Jos auton edessä on kameran an‐ turi kuljettajan apujärjestelmiä var‐
ten, on hyvin tärkeää, että mah‐
dollinen tuulilasin vaihto suorite‐
taan tarkasti Opelin erittelyjen mu‐ kaan. Muuten nämä järjestelmät
eivät ehkä toimi kunnolla, ja on
olemassa vaara että nämä järjes‐
telmät toimivat odottamattomalla
tavalla ja/tai lähettävät odottamat‐
tomia viestejä.
Käsikäyttöiset ikkunat
Ikkunat voidaan avata tai sulkea kä‐
sin ikkunoiden käsikammilla.
Sähkötoimiset ikkunat
9 Varoitus
Ole varovainen käyttäessäsi säh‐
kötoimisia ikkunoita. Loukkaantu‐
misvaara erityisesti lapsille.
Ole varovainen sulkiessasi ikku‐
noita. Varmista, että ikkunoiden
väliin ei jää mitään puristuksiin.
Page 30 of 197

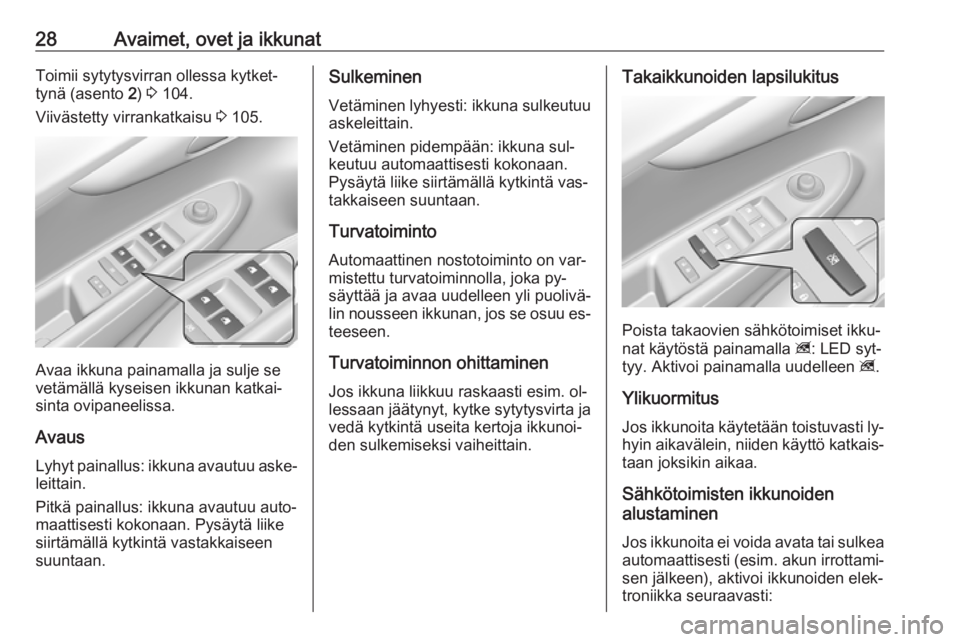

28Avaimet, ovet ja ikkunatToimii sytytysvirran ollessa kytket‐
tynä (asento 2) 3 104.
Viivästetty virrankatkaisu 3 105.
Avaa ikkuna painamalla ja sulje se
vetämällä kyseisen ikkunan katkai‐
sinta ovipaneelissa.
Avaus
Lyhyt painallus: ikkuna avautuu aske‐
leittain.
Pitkä painallus: ikkuna avautuu auto‐
maattisesti kokonaan. Pysäytä liike
siirtämällä kytkintä vastakkaiseen
suuntaan.
Sulkeminen
Vetäminen lyhyesti: ikkuna sulkeutuu
askeleittain.
Vetäminen pidempään: ikkuna sul‐
keutuu automaattisesti kokonaan.
Pysäytä liike siirtämällä kytkintä vas‐
takkaiseen suuntaan.
Turvatoiminto
Automaattinen nostotoiminto on var‐
mistettu turvatoiminnolla, joka py‐
säyttää ja avaa uudelleen yli puolivä‐
lin nousseen ikkunan, jos se osuu es‐
teeseen.
Turvatoiminnon ohittaminen
Jos ikkuna liikkuu raskaasti esim. ol‐
lessaan jäätynyt, kytke sytytysvirta ja
vedä kytkintä useita kertoja ikkunoi‐
den sulkemiseksi vaiheittain.Takaikkunoiden lapsilukitus
Poista takaovien sähkötoimiset ikku‐
nat käytöstä painamalla z: LED syt‐
tyy. Aktivoi painamalla uudelleen z.
Ylikuormitus
Jos ikkunoita käytetään toistuvasti ly‐
hyin aikavälein, niiden käyttö katkais‐
taan joksikin aikaa.
Sähkötoimisten ikkunoiden
alustaminen
Jos ikkunoita ei voida avata tai sulkea
automaattisesti (esim. akun irrottami‐
sen jälkeen), aktivoi ikkunoiden elek‐
troniikka seuraavasti:
