OPEL KARL 2016.5 Ohjekirja (in Finnish)

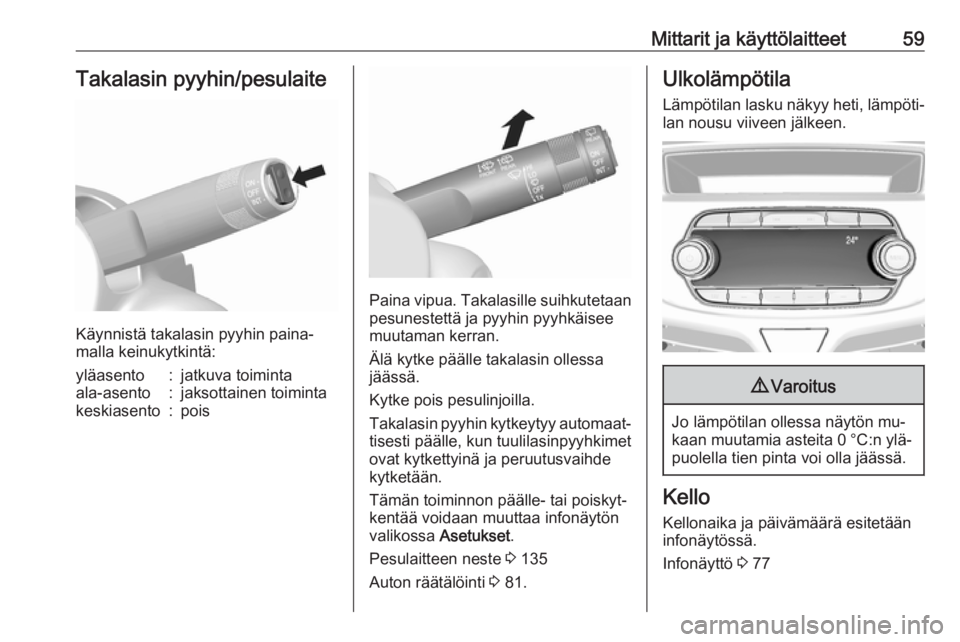

Mittarit ja käyttölaitteet59Takalasin pyyhin/pesulaite
Käynnistä takalasin pyyhin paina‐
malla keinukytkintä:
yläasento:jatkuva toimintaala-asento:jaksottainen toimintakeskiasento:pois
Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee
muutaman kerran.
Älä kytke päälle takalasin ollessa
jäässä.
Kytke pois pesulinjoilla.
Takalasin pyyhin kytkeytyy automaat‐
tisesti päälle, kun tuulilasinpyyhkimet
ovat kytkettyinä ja peruutusvaihde
kytketään.
Tämän toiminnon päälle- tai poiskyt‐
kentää voidaan muuttaa infonäytön
valikossa Asetukset.
Pesulaitteen neste 3 135
Auton räätälöinti 3 81.
Ulkolämpötila
Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.9 Varoitus
Jo lämpötilan ollessa näytön mu‐
kaan muutamia asteita 0 °C:n ylä‐
puolella tien pinta voi olla jäässä.
Kello
Kellonaika ja päivämäärä esitetään
infonäytössä.
Infonäyttö 3 77

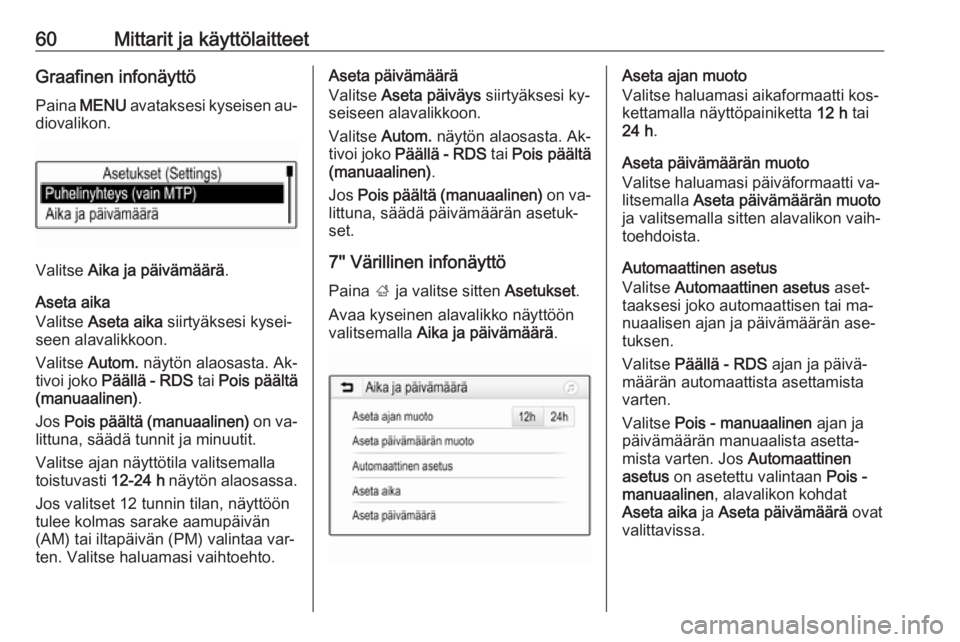

60Mittarit ja käyttölaitteetGraafinen infonäyttöPaina MENU avataksesi kyseisen au‐
diovalikon.
Valitse Aika ja päivämäärä .
Aseta aika
Valitse Aseta aika siirtyäksesi kysei‐
seen alavalikkoon.
Valitse Autom. näytön alaosasta. Ak‐
tivoi joko Päällä - RDS tai Pois päältä
(manuaalinen) .
Jos Pois päältä (manuaalinen) on va‐
littuna, säädä tunnit ja minuutit.
Valitse ajan näyttötila valitsemalla
toistuvasti 12-24 h näytön alaosassa.
Jos valitset 12 tunnin tilan, näyttöön
tulee kolmas sarake aamupäivän
(AM) tai iltapäivän (PM) valintaa var‐
ten. Valitse haluamasi vaihtoehto.
Aseta päivämäärä
Valitse Aseta päiväys siirtyäksesi ky‐
seiseen alavalikkoon.
Valitse Autom. näytön alaosasta. Ak‐
tivoi joko Päällä - RDS tai Pois päältä
(manuaalinen) .
Jos Pois päältä (manuaalinen) on va‐
littuna, säädä päivämäärän asetuk‐
set.
7'' Värillinen infonäyttö
Paina ; ja valitse sitten Asetukset.
Avaa kyseinen alavalikko näyttöön
valitsemalla Aika ja päivämäärä .Aseta ajan muoto
Valitse haluamasi aikaformaatti kos‐
kettamalla näyttöpainiketta 12 h tai
24 h .
Aseta päivämäärän muoto
Valitse haluamasi päiväformaatti va‐
litsemalla Aseta päivämäärän muoto
ja valitsemalla sitten alavalikon vaih‐
toehdoista.
Automaattinen asetus
Valitse Automaattinen asetus aset‐
taaksesi joko automaattisen tai ma‐
nuaalisen ajan ja päivämäärän ase‐
tuksen.
Valitse Päällä - RDS ajan ja päivä‐
määrän automaattista asettamista
varten.
Valitse Pois - manuaalinen ajan ja
päivämäärän manuaalista asetta‐ mista varten. Jos Automaattinen
asetus on asetettu valintaan Pois -
manuaalinen , alavalikon kohdat
Aseta aika ja Aseta päivämäärä ovat
valittavissa.

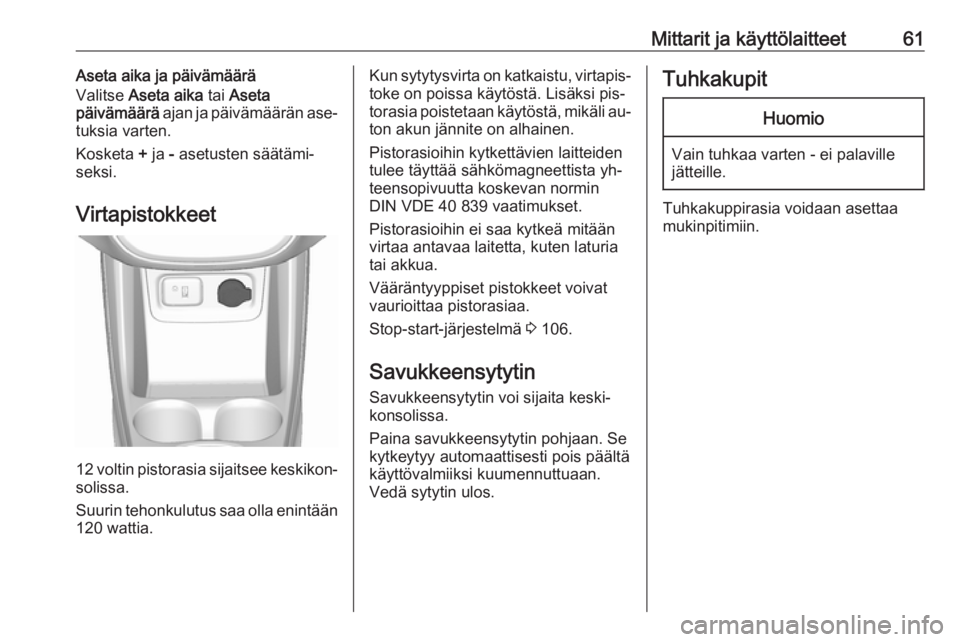

Mittarit ja käyttölaitteet61Aseta aika ja päivämäärä
Valitse Aseta aika tai Aseta
päivämäärä ajan ja päivämäärän ase‐
tuksia varten.
Kosketa + ja - asetusten säätämi‐
seksi.
Virtapistokkeet
12 voltin pistorasia sijaitsee keskikon‐
solissa.
Suurin tehonkulutus saa olla enintään 120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐ toke on poissa käytöstä. Lisäksi pis‐
torasia poistetaan käytöstä, mikäli au‐
ton akun jännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista yh‐
teensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Stop-start-järjestelmä 3 106.
Savukkeensytytin
Savukkeensytytin voi sijaita keski‐
konsolissa.
Paina savukkeensytytin pohjaan. Se kytkeytyy automaattisesti pois päältäkäyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia voidaan asettaa
mukinpitimiin.

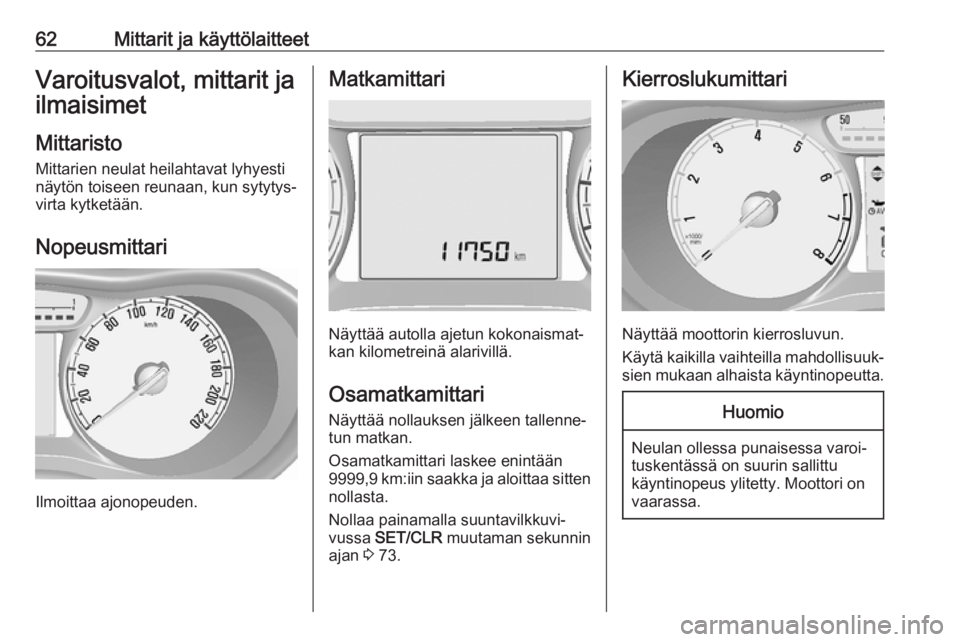

62Mittarit ja käyttölaitteetVaroitusvalot, mittarit jailmaisimet
Mittaristo
Mittarien neulat heilahtavat lyhyesti
näytön toiseen reunaan, kun sytytys‐
virta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Näyttää autolla ajetun kokonaismat‐
kan kilometreinä alarivillä.
Osamatkamittari
Näyttää nollauksen jälkeen tallenne‐
tun matkan.
Osamatkamittari laskee enintään
9999,9 km:iin saakka ja aloittaa sitten nollasta.
Nollaa painamalla suuntavilkkuvi‐
vussa SET/CLR muutaman sekunnin
ajan 3 73.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.

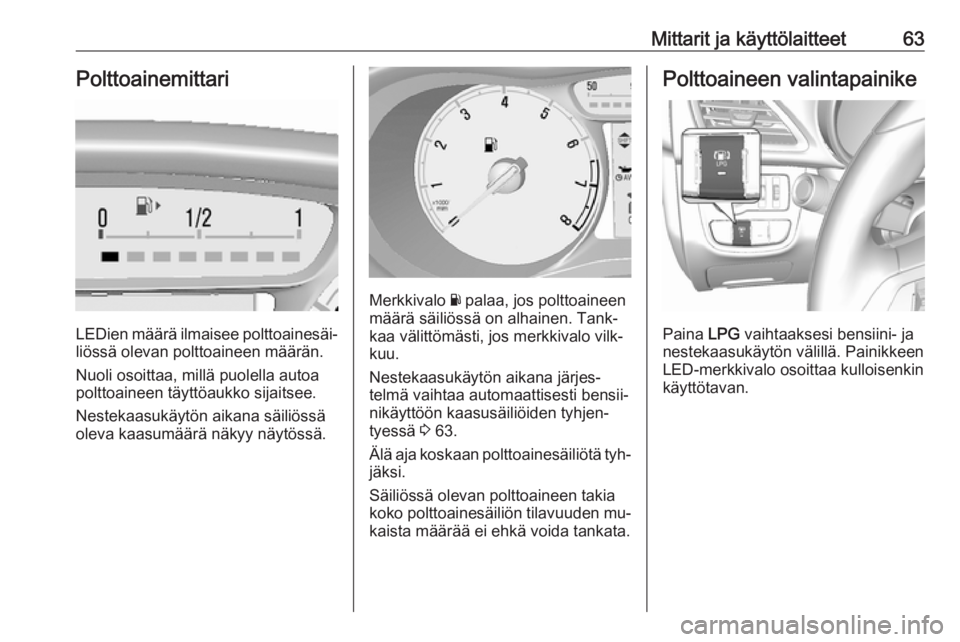

Mittarit ja käyttölaitteet63Polttoainemittari
LEDien määrä ilmaisee polttoainesäi‐
liössä olevan polttoaineen määrän.
Nuoli osoittaa, millä puolella autoa polttoaineen täyttöaukko sijaitsee.
Nestekaasukäytön aikana säiliössä
oleva kaasumäärä näkyy näytössä.
Merkkivalo Y palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐
kuu.
Nestekaasukäytön aikana järjes‐
telmä vaihtaa automaattisesti bensii‐
nikäyttöön kaasusäiliöiden tyhjen‐
tyessä 3 63.
Älä aja koskaan polttoainesäiliötä tyh‐ jäksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
Polttoaineen valintapainike
Paina LPG vaihtaaksesi bensiini- ja
nestekaasukäytön välillä. Painikkeen
LED-merkkivalo osoittaa kulloisenkin
käyttötavan.

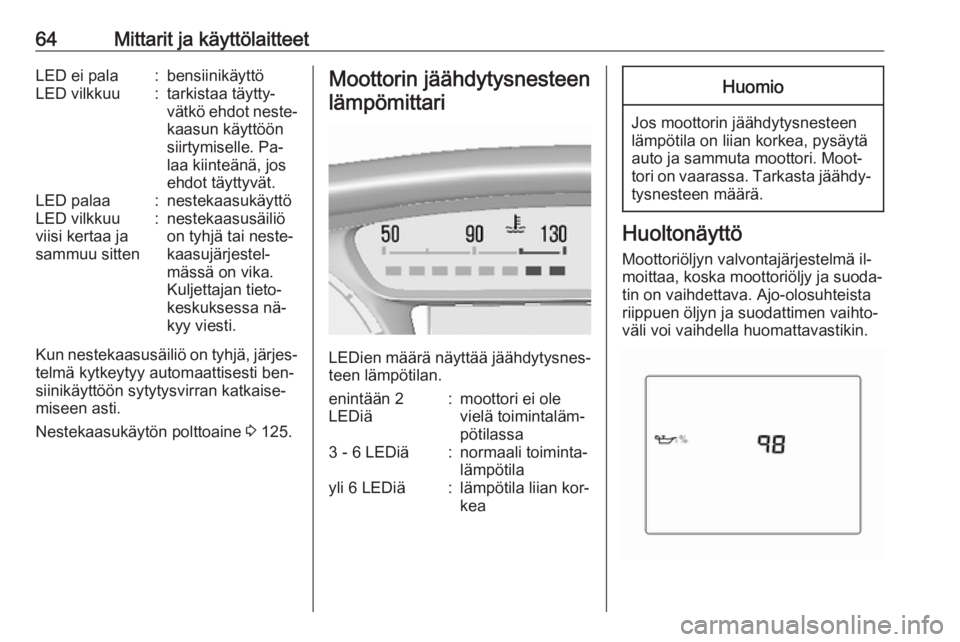

64Mittarit ja käyttölaitteetLED ei pala:bensiinikäyttöLED vilkkuu:tarkistaa täytty‐
vätkö ehdot neste‐ kaasun käyttöön
siirtymiselle. Pa‐
laa kiinteänä, jos
ehdot täyttyvät.LED palaa:nestekaasukäyttöLED vilkkuu
viisi kertaa ja
sammuu sitten:nestekaasusäiliö
on tyhjä tai neste‐
kaasujärjestel‐
mässä on vika.
Kuljettajan tieto‐
keskuksessa nä‐
kyy viesti.
Kun nestekaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti ben‐
siinikäyttöön sytytysvirran katkaise‐ miseen asti.
Nestekaasukäytön polttoaine 3 125.
Moottorin jäähdytysnesteen
lämpömittari
LEDien määrä näyttää jäähdytysnes‐
teen lämpötilan.
enintään 2
LEDiä:moottori ei ole
vielä toimintaläm‐
pötilassa3 - 6 LEDiä:normaali toiminta‐
lämpötilayli 6 LEDiä:lämpötila liian kor‐
keaHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä il‐
moittaa, koska moottoriöljy ja suoda‐
tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐
väli voi vaihdella huomattavastikin.

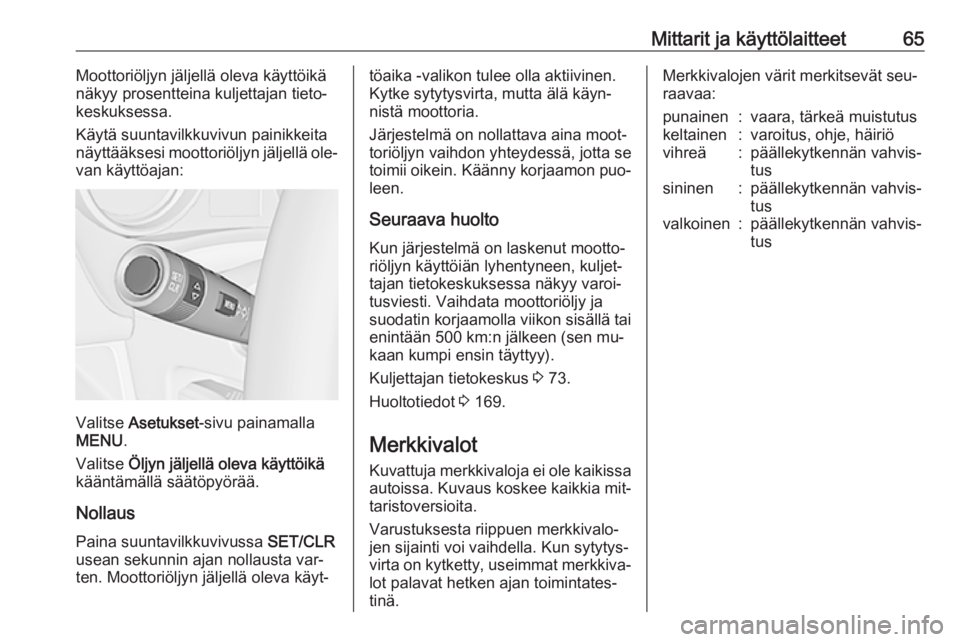

Mittarit ja käyttölaitteet65Moottoriöljyn jäljellä oleva käyttöikä
näkyy prosentteina kuljettajan tieto‐
keskuksessa.
Käytä suuntavilkkuvivun painikkeita
näyttääksesi moottoriöljyn jäljellä ole‐
van käyttöajan:
Valitse Asetukset -sivu painamalla
MENU .
Valitse Öljyn jäljellä oleva käyttöikä
kääntämällä säätöpyörää.
Nollaus Paina suuntavilkkuvivussa SET/CLR
usean sekunnin ajan nollausta var‐
ten. Moottoriöljyn jäljellä oleva käyt‐
töaika -valikon tulee olla aktiivinen.
Kytke sytytysvirta, mutta älä käyn‐ nistä moottoria.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon puo‐
leen.
Seuraava huoltoKun järjestelmä on laskenut mootto‐riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksessa näkyy varoi‐
tusviesti. Vaihdata moottoriöljy ja
suodatin korjaamolla viikon sisällä tai
enintään 500 km:n jälkeen (sen mu‐
kaan kumpi ensin täyttyy).
Kuljettajan tietokeskus 3 73.
Huoltotiedot 3 169.
Merkkivalot
Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita.
Varustuksesta riippuen merkkivalo‐
jen sijainti voi vaihdella. Kun sytytys‐
virta on kytketty, useimmat merkkiva‐
lot palavat hetken ajan toimintates‐
tinä.Merkkivalojen värit merkitsevät seu‐
raavaa:punainen:vaara, tärkeä muistutuskeltainen:varoitus, ohje, häiriövihreä:päällekytkennän vahvis‐
tussininen:päällekytkennän vahvis‐
tusvalkoinen:päällekytkennän vahvis‐
tus

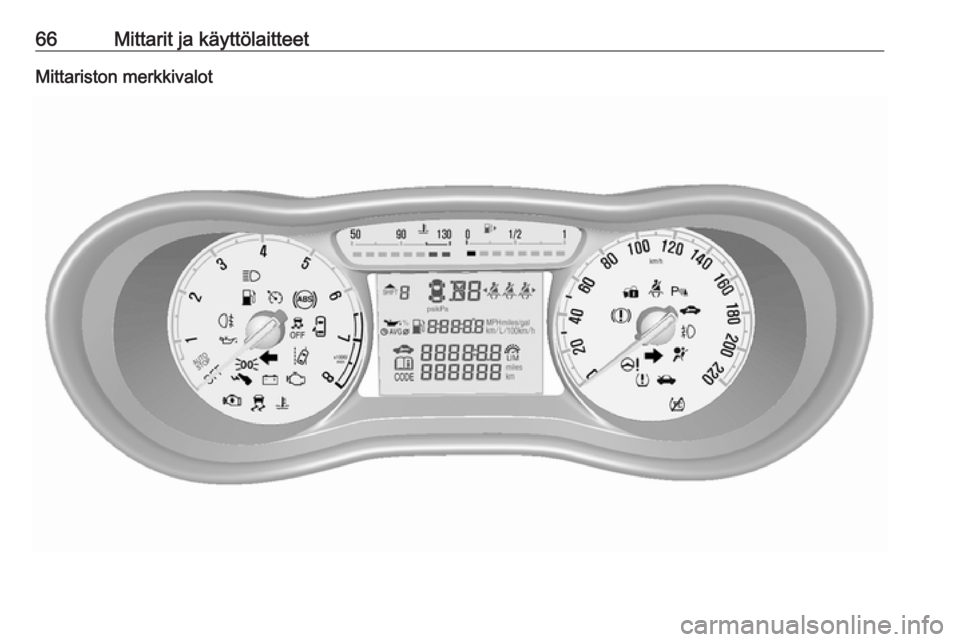

66Mittarit ja käyttölaitteetMittariston merkkivalot

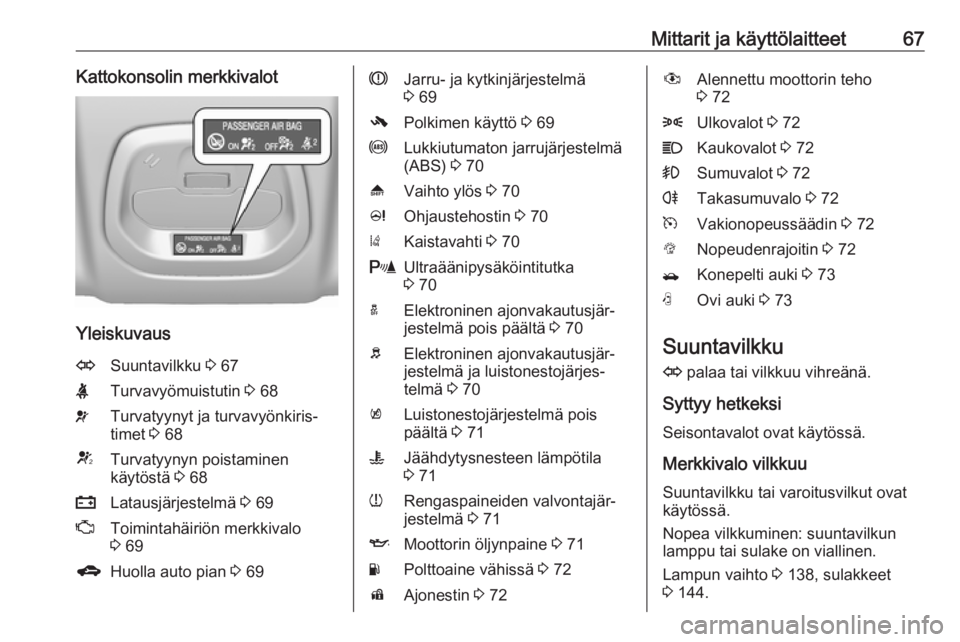

Mittarit ja käyttölaitteet67Kattokonsolin merkkivalot
Yleiskuvaus
OSuuntavilkku 3 67XTurvavyömuistutin 3 68vTurvatyynyt ja turvavyönkiris‐
timet 3 68VTurvatyynyn poistaminen
käytöstä 3 68pLatausjärjestelmä 3 69ZToimintahäiriön merkkivalo
3 69gHuolla auto pian 3 69RJarru- ja kytkinjärjestelmä
3 69-Polkimen käyttö 3 69uLukkiutumaton jarrujärjestelmä
(ABS) 3 70[Vaihto ylös 3 70cOhjaustehostin 3 70)Kaistavahti 3 70rUltraäänipysäköintitutka
3 70aElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 70bElektroninen ajonvakautusjär‐
jestelmä ja luistonestojärjes‐
telmä 3 70kLuistonestojärjestelmä pois
päältä 3 71WJäähdytysnesteen lämpötila
3 71wRengaspaineiden valvontajär‐
jestelmä 3 71IMoottorin öljynpaine 3 71YPolttoaine vähissä 3 72dAjonestin 3 72#Alennettu moottorin teho
3 728Ulkovalot 3 72CKaukovalot 3 72>Sumuvalot 3 72rTakasumuvalo 3 72mVakionopeussäädin 3 72LNopeudenrajoitin 3 72/Konepelti auki 3 73NOvi auki 3 73
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi
Seisontavalot ovat käytössä.
Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkun
lamppu tai sulake on viallinen.
Lampun vaihto 3 138, sulakkeet
3 144.

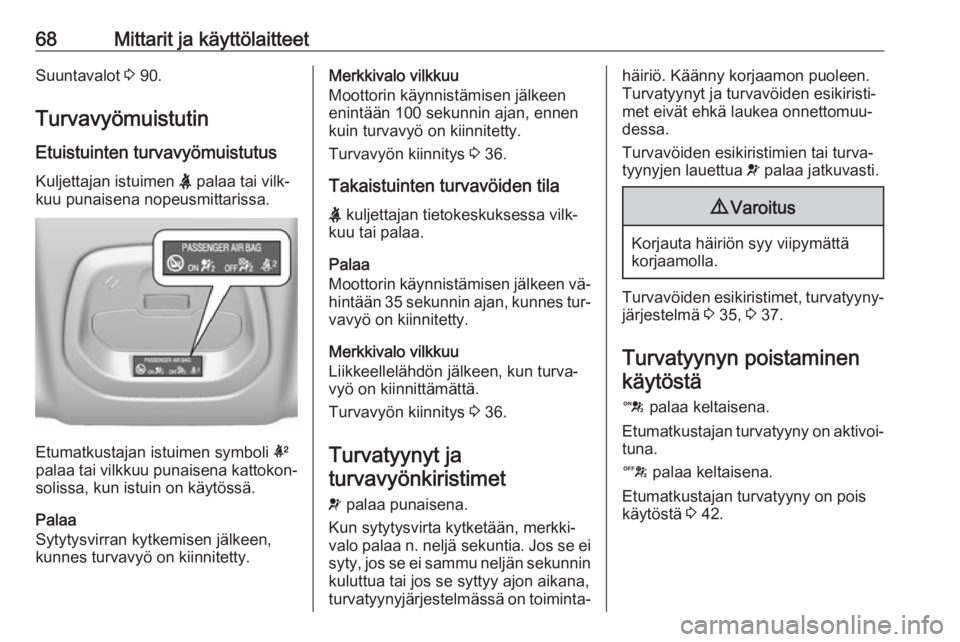

68Mittarit ja käyttölaitteetSuuntavalot 3 90.
Turvavyömuistutin Etuistuinten turvavyömuistutus
Kuljettajan istuimen X palaa tai vilk‐
kuu punaisena nopeusmittarissa.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena kattokon‐
solissa, kun istuin on käytössä.
Palaa
Sytytysvirran kytkemisen jälkeen,
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Turvavyön kiinnitys 3 36.
Takaistuinten turvavöiden tila
X kuljettajan tietokeskuksessa vilk‐
kuu tai palaa.
Palaa
Moottorin käynnistämisen jälkeen vä‐ hintään 35 sekunnin ajan, kunnes tur‐
vavyö on kiinnitetty.
Merkkivalo vilkkuu
Liikkeellelähdön jälkeen, kun turva‐
vyö on kiinnittämättä.
Turvavyön kiinnitys 3 36.
Turvatyynyt ja turvavyönkiristimet
v palaa punaisena.
Kun sytytysvirta kytketään, merkki‐
valo palaa n. neljä sekuntia . Jos se ei
syty, jos se ei sammu neljän sekunnin
kuluttua tai jos se syttyy ajon aikana,
turvatyynyjärjestelmässä on toiminta‐häiriö. Käänny korjaamon puoleen.
Turvatyynyt ja turvavöiden esikiristi‐
met eivät ehkä laukea onnettomuu‐
dessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 35, 3 37.
Turvatyynyn poistaminen käytöstä
d palaa keltaisena.
Etumatkustajan turvatyyny on aktivoi‐
tuna.
c palaa keltaisena.
Etumatkustajan turvatyyny on pois
käytöstä 3 42.
