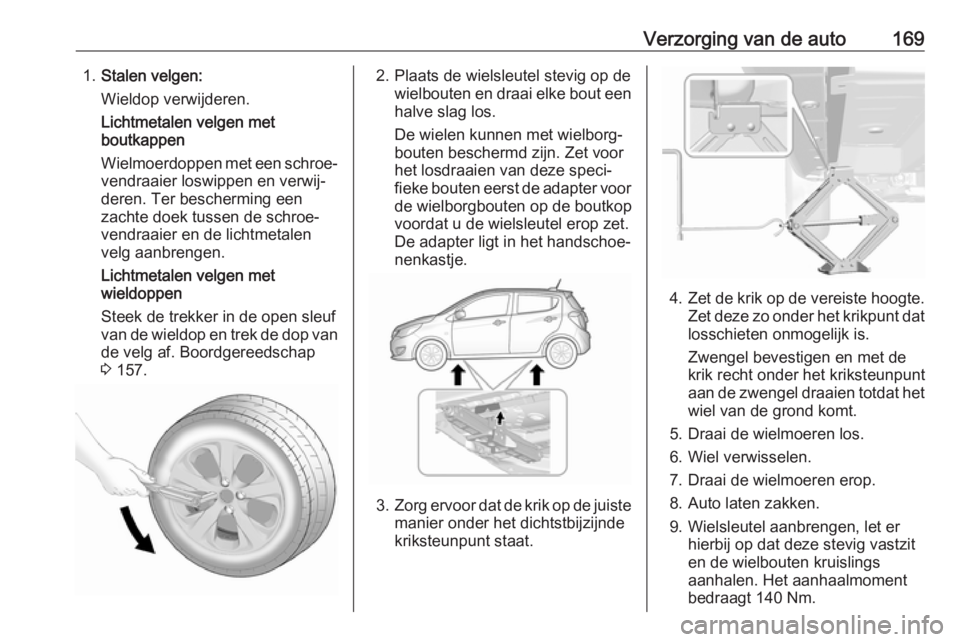

Verzorging van de auto1691.Stalen velgen:
Wieldop verwijderen.
Lichtmetalen velgen met
boutkappen
Wielmoerdoppen met een schroe‐ vendraaier loswippen en verwij‐
deren. Ter bescherming een
zachte doek tussen de schroe‐
vendraaier en de lichtmetalen
velg aanbrengen.
Lichtmetalen velgen met
wieldoppen
Steek de trekker in de open sleuf
van de wieldop en trek de dop van de velg af. Boordgereedschap
3 157.2. Plaats de wielsleutel stevig op de
wielbouten en draai elke bout een
halve slag los.
De wielen kunnen met wielborg‐
bouten beschermd zijn. Zet voor
het losdraaien van deze speci‐
fieke bouten eerst de adapter voor de wielborgbouten op de boutkop
voordat u de wielsleutel erop zet.
De adapter ligt in het handschoe‐
nenkastje.
3. Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.
4. Zet de krik op de vereiste hoogte.
Zet deze zo onder het krikpunt dat
losschieten onmogelijk is.
Zwengel bevestigen en met de
krik recht onder het kriksteunpunt
aan de zwengel draaien totdat het wiel van de grond komt.
5. Draai de wielmoeren los.
6. Wiel verwisselen. 7. Draai de wielmoeren erop.
8. Auto laten zakken.
9. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielbouten kruislings
aanhalen. Het aanhaalmoment
bedraagt 140 Nm.

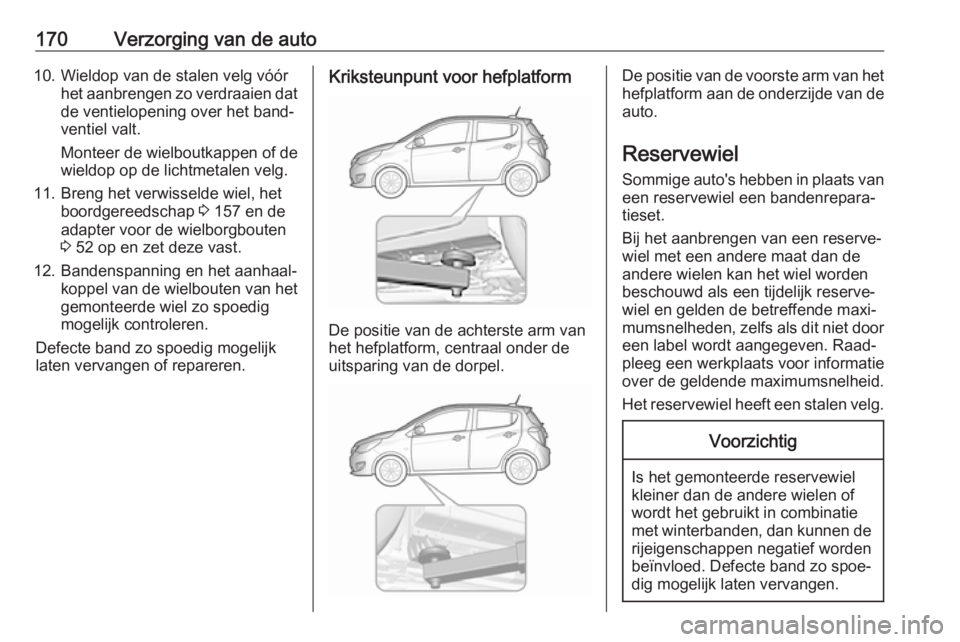

170Verzorging van de auto10. Wieldop van de stalen velg vóórhet aanbrengen zo verdraaien dat
de ventielopening over het band‐ ventiel valt.
Monteer de wielboutkappen of de wieldop op de lichtmetalen velg.
11. Breng het verwisselde wiel, het boordgereedschap 3 157 en de
adapter voor de wielborgbouten
3 52 op en zet deze vast.
12. Bandenspanning en het aanhaal‐ koppel van de wielbouten van het
gemonteerde wiel zo spoedig
mogelijk controleren.
Defecte band zo spoedig mogelijk
laten vervangen of repareren.Kriksteunpunt voor hefplatform
De positie van de achterste arm van
het hefplatform, centraal onder de uitsparing van de dorpel.
De positie van de voorste arm van het
hefplatform aan de onderzijde van de auto.
Reservewiel
Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset.
Bij het aanbrengen van een reserve‐
wiel met een andere maat dan de
andere wielen kan het wiel worden
beschouwd als een tijdelijk reserve‐
wiel en gelden de betreffende maxi‐
mumsnelheden, zelfs als dit niet door een label wordt aangegeven. Raad‐
pleeg een werkplaats voor informatie
over de geldende maximumsnelheid.
Het reservewiel heeft een stalen velg.Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.

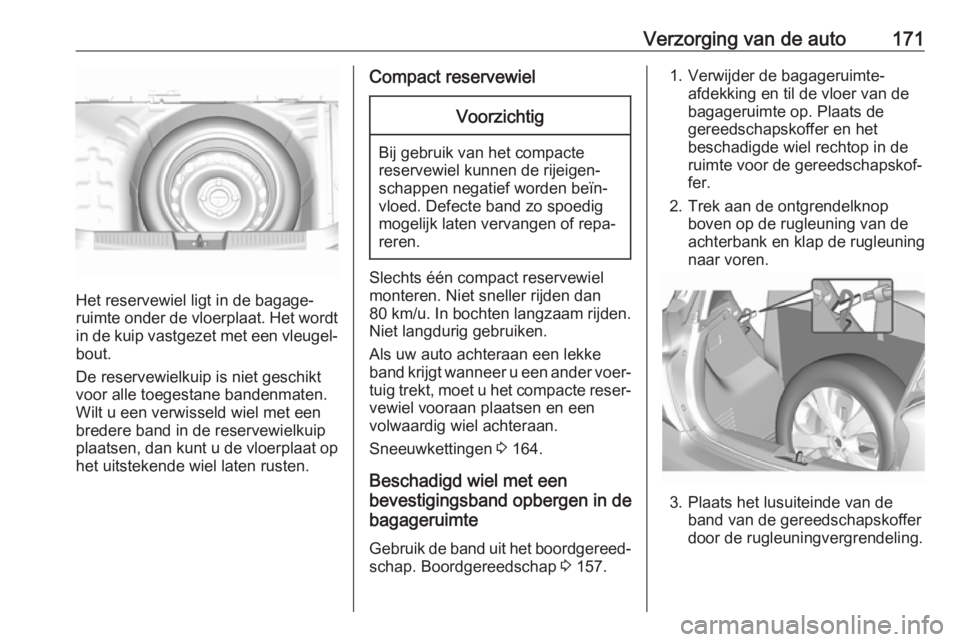

Verzorging van de auto171
Het reservewiel ligt in de bagage‐
ruimte onder de vloerplaat. Het wordt in de kuip vastgezet met een vleugel‐bout.
De reservewielkuip is niet geschikt
voor alle toegestane bandenmaten.
Wilt u een verwisseld wiel met een
bredere band in de reservewielkuip
plaatsen, dan kunt u de vloerplaat op het uitstekende wiel laten rusten.
Compact reservewielVoorzichtig
Bij gebruik van het compactereservewiel kunnen de rijeigen‐
schappen negatief worden beïn‐ vloed. Defecte band zo spoedig
mogelijk laten vervangen of repa‐
reren.
Slechts één compact reservewiel monteren. Niet sneller rijden dan
80 km/u . In bochten langzaam rijden.
Niet langdurig gebruiken.
Als uw auto achteraan een lekke
band krijgt wanneer u een ander voer‐ tuig trekt, moet u het compacte reser‐
vewiel vooraan plaatsen en een
volwaardig wiel achteraan.
Sneeuwkettingen 3 164.
Beschadigd wiel met een
bevestigingsband opbergen in de
bagageruimte
Gebruik de band uit het boordgereed‐
schap. Boordgereedschap 3 157.
1. Verwijder de bagageruimte-
afdekking en til de vloer van de
bagageruimte op. Plaats de
gereedschapskoffer en het
beschadigde wiel rechtop in de
ruimte voor de gereedschapskof‐
fer.
2. Trek aan de ontgrendelknop boven op de rugleuning van de
achterbank en klap de rugleuning naar voren.
3. Plaats het lusuiteinde van de band van de gereedschapskoffer
door de rugleuningvergrendeling.

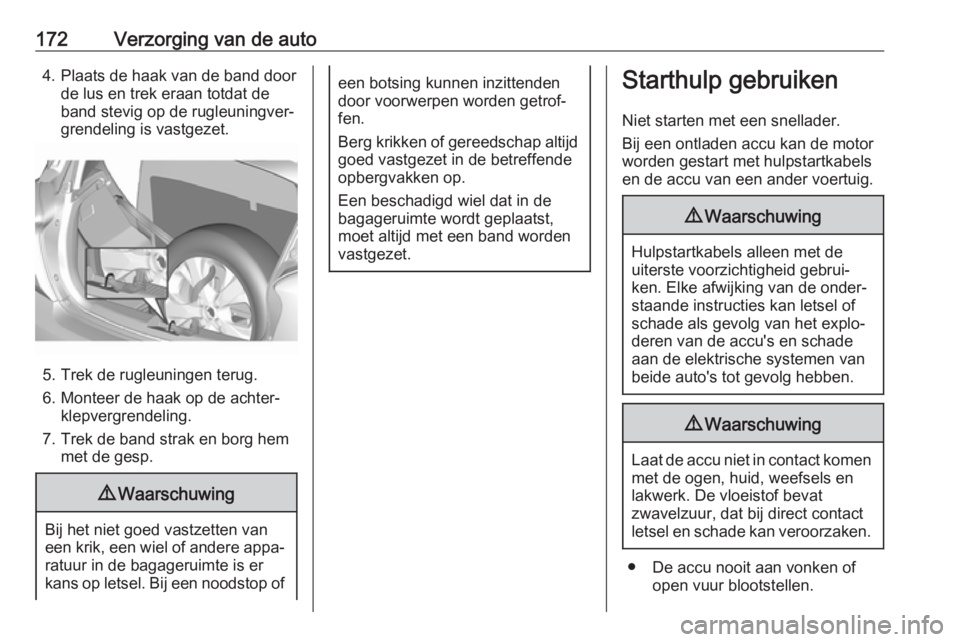

172Verzorging van de auto4. Plaats de haak van de band doorde lus en trek eraan totdat de
band stevig op de rugleuningver‐
grendeling is vastgezet.
5. Trek de rugleuningen terug.
6. Monteer de haak op de achter‐ klepvergrendeling.
7. Trek de band strak en borg hem met de gesp.
9 Waarschuwing
Bij het niet goed vastzetten van
een krik, een wiel of andere appa‐ ratuur in de bagageruimte is er
kans op letsel. Bij een noodstop of
een botsing kunnen inzittenden door voorwerpen worden getrof‐
fen.
Berg krikken of gereedschap altijd goed vastgezet in de betreffendeopbergvakken op.
Een beschadigd wiel dat in de
bagageruimte wordt geplaatst,
moet altijd met een band worden
vastgezet.Starthulp gebruiken
Niet starten met een snellader.
Bij een ontladen accu kan de motor
worden gestart met hulpstartkabels
en de accu van een ander voertuig.9 Waarschuwing
Hulpstartkabels alleen met de
uiterste voorzichtigheid gebrui‐
ken. Elke afwijking van de onder‐
staande instructies kan letsel of
schade als gevolg van het explo‐
deren van de accu's en schade
aan de elektrische systemen van
beide auto's tot gevolg hebben.
9 Waarschuwing
Laat de accu niet in contact komen
met de ogen, huid, weefsels en
lakwerk. De vloeistof bevat
zwavelzuur, dat bij direct contact
letsel en schade kan veroorzaken.
● De accu nooit aan vonken of open vuur blootstellen.

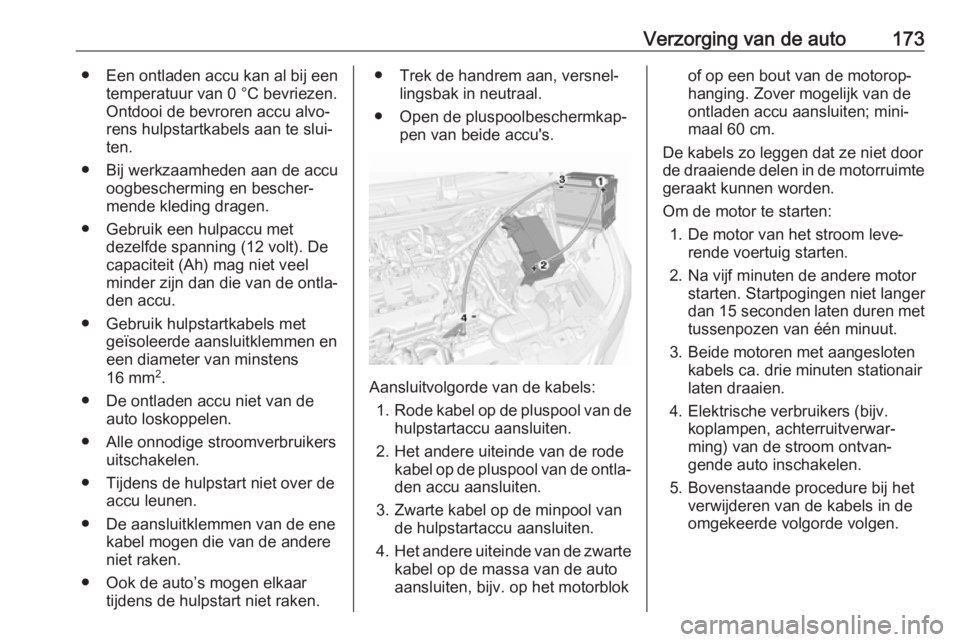

Verzorging van de auto173● Een ontladen accu kan al bij eentemperatuur van 0 °C bevriezen.Ontdooi de bevroren accu alvo‐
rens hulpstartkabels aan te slui‐
ten.
● Bij werkzaamheden aan de accu oogbescherming en bescher‐mende kleding dragen.
● Gebruik een hulpaccu met dezelfde spanning (12 volt). De
capaciteit (Ah) mag niet veel minder zijn dan die van de ontla‐
den accu.
● Gebruik hulpstartkabels met geïsoleerde aansluitklemmen en
een diameter van minstens
16 mm 2
.
● De ontladen accu niet van de auto loskoppelen.
● Alle onnodige stroomverbruikers uitschakelen.
● Tijdens de hulpstart niet over de accu leunen.
● De aansluitklemmen van de ene kabel mogen die van de andere
niet raken.
● Ook de auto’s mogen elkaar tijdens de hulpstart niet raken.● Trek de handrem aan, versnel‐lingsbak in neutraal.
● Open de pluspoolbeschermkap‐ pen van beide accu's.
Aansluitvolgorde van de kabels:
1. Rode kabel op de pluspool van de
hulpstartaccu aansluiten.
2. Het andere uiteinde van de rode kabel op de pluspool van de ontla‐den accu aansluiten.
3. Zwarte kabel op de minpool van de hulpstartaccu aansluiten.
4. Het andere uiteinde van de zwarte
kabel op de massa van de auto
aansluiten, bijv. op het motorblok
of op een bout van de motorop‐
hanging. Zover mogelijk van de
ontladen accu aansluiten; mini‐
maal 60 cm.
De kabels zo leggen dat ze niet door
de draaiende delen in de motorruimte
geraakt kunnen worden.
Om de motor te starten: 1. De motor van het stroom leve‐ rende voertuig starten.
2. Na vijf minuten de andere motor starten. Startpogingen niet langerdan 15 seconden laten duren met
tussenpozen van één minuut.
3. Beide motoren met aangesloten kabels ca. drie minuten stationair
laten draaien.
4. Elektrische verbruikers (bijv. koplampen, achterruitverwar‐
ming) van de stroom ontvan‐
gende auto inschakelen.
5. Bovenstaande procedure bij het verwijderen van de kabels in de
omgekeerde volgorde volgen.

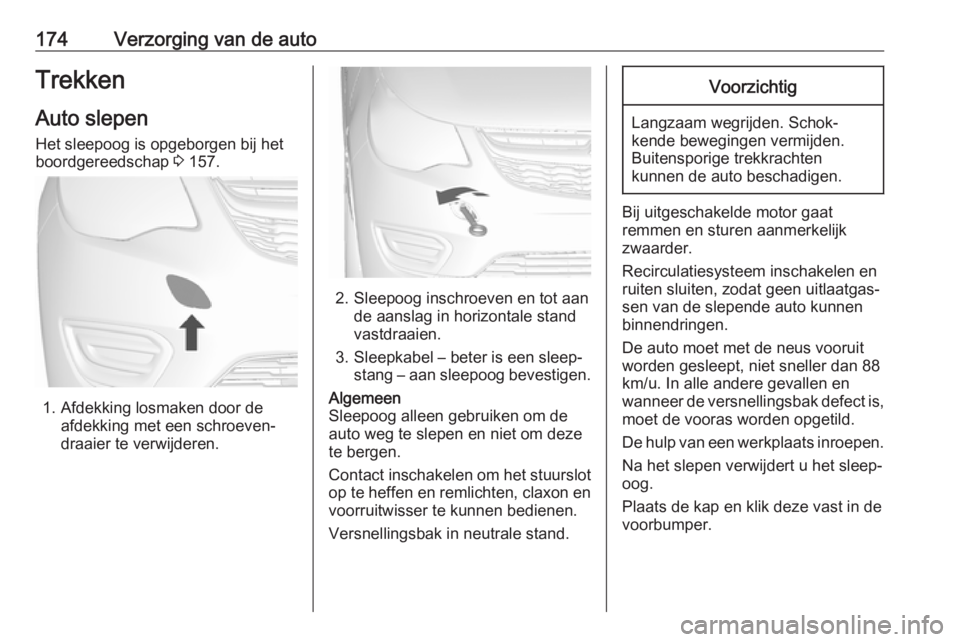

174Verzorging van de autoTrekkenAuto slepen
Het sleepoog is opgeborgen bij het
boordgereedschap 3 157.
1. Afdekking losmaken door de
afdekking met een schroeven‐
draaier te verwijderen.
2. Sleepoog inschroeven en tot aan de aanslag in horizontale stand
vastdraaien.
3. Sleepkabel – beter is een sleep‐ stang – aan sleepoog bevestigen.
Algemeen
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.
Contact inschakelen om het stuurslot
op te heffen en remlichten, claxon en voorruitwisser te kunnen bedienen.
Versnellingsbak in neutrale stand.Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten
kunnen de auto beschadigen.
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk
zwaarder.
Recirculatiesysteem inschakelen en
ruiten sluiten, zodat geen uitlaatgas‐
sen van de slepende auto kunnen
binnendringen.
De auto moet met de neus vooruit
worden gesleept, niet sneller dan 88
km/u. In alle andere gevallen en
wanneer de versnellingsbak defect is,
moet de vooras worden opgetild.
De hulp van een werkplaats inroepen. Na het slepen verwijdert u het sleep‐
oog.
Plaats de kap en klik deze vast in de
voorbumper.

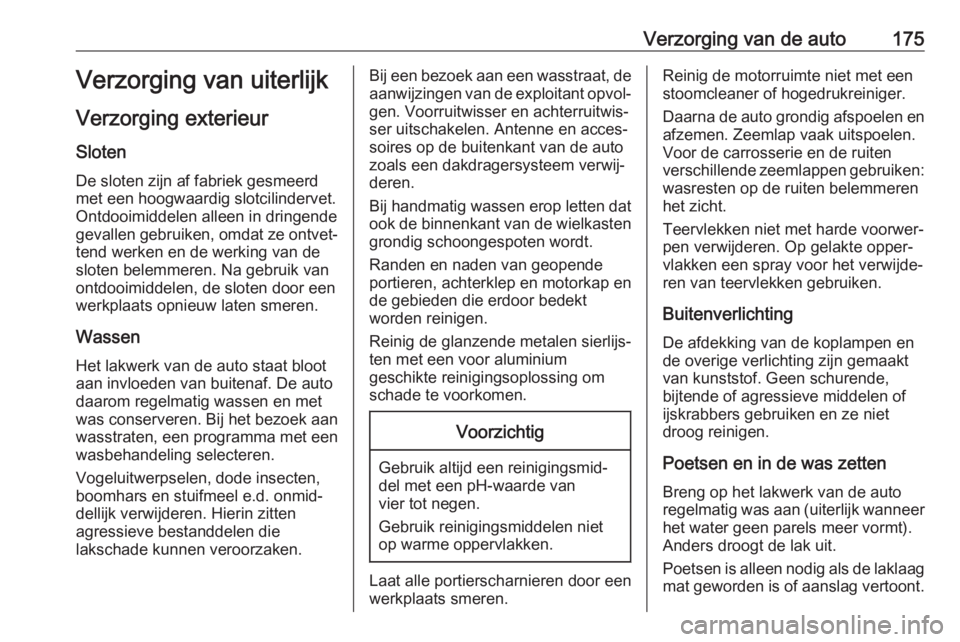

Verzorging van de auto175Verzorging van uiterlijk
Verzorging exterieur
Sloten
De sloten zijn af fabriek gesmeerd
met een hoogwaardig slotcilindervet.
Ontdooimiddelen alleen in dringende
gevallen gebruiken, omdat ze ontvet‐
tend werken en de werking van de sloten belemmeren. Na gebruik van
ontdooimiddelen, de sloten door een
werkplaats opnieuw laten smeren.
Wassen Het lakwerk van de auto staat blootaan invloeden van buitenaf. De auto
daarom regelmatig wassen en met
was conserveren. Bij het bezoek aan
wasstraten, een programma met een
wasbehandeling selecteren.
Vogeluitwerpselen, dode insecten, boomhars en stuifmeel e.d. onmid‐
dellijk verwijderen. Hierin zitten
agressieve bestanddelen die
lakschade kunnen veroorzaken.Bij een bezoek aan een wasstraat, de
aanwijzingen van de exploitant opvol‐ gen. Voorruitwisser en achterruitwis‐
ser uitschakelen. Antenne en acces‐
soires op de buitenkant van de auto
zoals een dakdragersysteem verwij‐
deren.
Bij handmatig wassen erop letten dat
ook de binnenkant van de wielkasten
grondig schoongespoten wordt.
Randen en naden van geopende
portieren, achterklep en motorkap en
de gebieden die erdoor bedekt
worden reinigen.
Reinig de glanzende metalen sierlijs‐
ten met een voor aluminium
geschikte reinigingsoplossing om
schade te voorkomen.Voorzichtig
Gebruik altijd een reinigingsmid‐
del met een pH-waarde van
vier tot negen.
Gebruik reinigingsmiddelen niet
op warme oppervlakken.
Laat alle portierscharnieren door een
werkplaats smeren.
Reinig de motorruimte niet met een
stoomcleaner of hogedrukreiniger.
Daarna de auto grondig afspoelen en afzemen. Zeemlap vaak uitspoelen.
Voor de carrosserie en de ruiten
verschillende zeemlappen gebruiken:
wasresten op de ruiten belemmeren
het zicht.
Teervlekken niet met harde voorwer‐
pen verwijderen. Op gelakte opper‐
vlakken een spray voor het verwijde‐
ren van teervlekken gebruiken.
Buitenverlichting De afdekking van de koplampen en
de overige verlichting zijn gemaakt
van kunststof. Geen schurende,
bijtende of agressieve middelen of
ijskrabbers gebruiken en ze niet
droog reinigen.
Poetsen en in de was zetten
Breng op het lakwerk van de auto
regelmatig was aan (uiterlijk wanneer het water geen parels meer vormt).
Anders droogt de lak uit.
Poetsen is alleen nodig als de laklaag mat geworden is of aanslag vertoont.

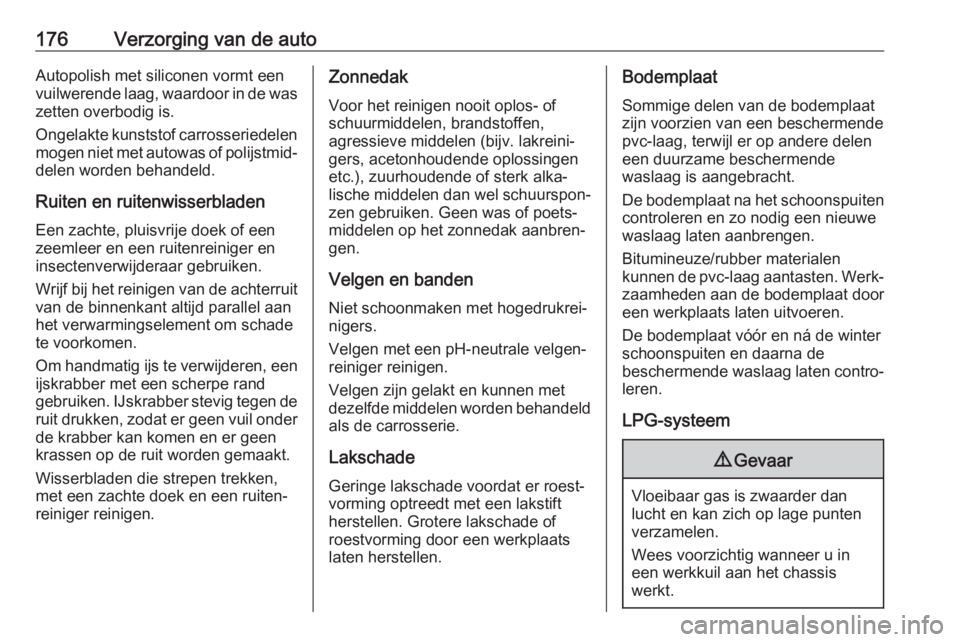

176Verzorging van de autoAutopolish met siliconen vormt een
vuilwerende laag, waardoor in de was
zetten overbodig is.
Ongelakte kunststof carrosseriedelen mogen niet met autowas of polijstmid‐ delen worden behandeld.
Ruiten en ruitenwisserbladen
Een zachte, pluisvrije doek of een
zeemleer en een ruitenreiniger en insectenverwijderaar gebruiken.
Wrijf bij het reinigen van de achterruit van de binnenkant altijd parallel aan
het verwarmingselement om schade
te voorkomen.
Om handmatig ijs te verwijderen, een ijskrabber met een scherpe rand
gebruiken. IJskrabber stevig tegen de ruit drukken, zodat er geen vuil onderde krabber kan komen en er geen
krassen op de ruit worden gemaakt.
Wisserbladen die strepen trekken,
met een zachte doek en een ruiten‐
reiniger reinigen.Zonnedak
Voor het reinigen nooit oplos- of
schuurmiddelen, brandstoffen,
agressieve middelen (bijv. lakreini‐
gers, acetonhoudende oplossingen
etc.), zuurhoudende of sterk alka‐
lische middelen dan wel schuurspon‐
zen gebruiken. Geen was of poets‐
middelen op het zonnedak aanbren‐
gen.
Velgen en banden
Niet schoonmaken met hogedrukrei‐
nigers.
Velgen met een pH-neutrale velgen‐
reiniger reinigen.
Velgen zijn gelakt en kunnen met dezelfde middelen worden behandeld als de carrosserie.
Lakschade
Geringe lakschade voordat er roest‐ vorming optreedt met een lakstift
herstellen. Grotere lakschade of
roestvorming door een werkplaats
laten herstellen.Bodemplaat
Sommige delen van de bodemplaat
zijn voorzien van een beschermende pvc-laag, terwijl er op andere delen
een duurzame beschermende
waslaag is aangebracht.
De bodemplaat na het schoonspuiten controleren en zo nodig een nieuwe
waslaag laten aanbrengen.
Bitumineuze/rubber materialen
kunnen de pvc-laag aantasten. Werk‐
zaamheden aan de bodemplaat door
een werkplaats laten uitvoeren.
De bodemplaat vóór en ná de winter
schoonspuiten en daarna de
beschermende waslaag laten contro‐ leren.
LPG-systeem9 Gevaar
Vloeibaar gas is zwaarder dan
lucht en kan zich op lage punten
verzamelen.
Wees voorzichtig wanneer u in
een werkkuil aan het chassis
werkt.

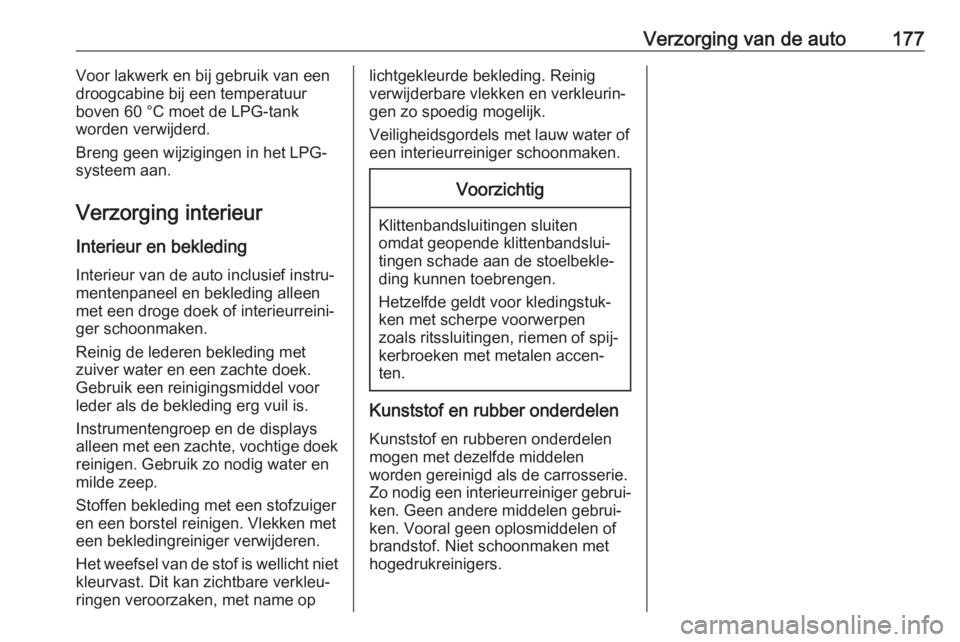

Verzorging van de auto177Voor lakwerk en bij gebruik van een
droogcabine bij een temperatuur
boven 60 °C moet de LPG-tank
worden verwijderd.
Breng geen wijzigingen in het LPG-
systeem aan.
Verzorging interieur
Interieur en bekleding Interieur van de auto inclusief instru‐
mentenpaneel en bekleding alleen
met een droge doek of interieurreini‐
ger schoonmaken.
Reinig de lederen bekleding met
zuiver water en een zachte doek.
Gebruik een reinigingsmiddel voor leder als de bekleding erg vuil is.
Instrumentengroep en de displays
alleen met een zachte, vochtige doek reinigen. Gebruik zo nodig water en
milde zeep.
Stoffen bekleding met een stofzuiger
en een borstel reinigen. Vlekken met een bekledingreiniger verwijderen.
Het weefsel van de stof is wellicht niet
kleurvast. Dit kan zichtbare verkleu‐
ringen veroorzaken, met name oplichtgekleurde bekleding. Reinig
verwijderbare vlekken en verkleurin‐
gen zo spoedig mogelijk.
Veiligheidsgordels met lauw water of
een interieurreiniger schoonmaken.Voorzichtig
Klittenbandsluitingen sluiten
omdat geopende klittenbandslui‐
tingen schade aan de stoelbekle‐
ding kunnen toebrengen.
Hetzelfde geldt voor kledingstuk‐
ken met scherpe voorwerpen
zoals ritssluitingen, riemen of spij‐ kerbroeken met metalen accen‐
ten.
Kunststof en rubber onderdelen
Kunststof en rubberen onderdelen
mogen met dezelfde middelen
worden gereinigd als de carrosserie.
Zo nodig een interieurreiniger gebrui‐ ken. Geen andere middelen gebrui‐
ken. Vooral geen oplosmiddelen of
brandstof. Niet schoonmaken met
hogedrukreinigers.

178Service en onderhoudService en
onderhoudAlgemene informatie ..................178
Service-informatie ...................178
Aanbevolen vloeistoffen, smeer‐ middelen en onderdelen ............179
Aanbevolen vloeistoffen en smeermiddelen .......................179Algemene informatie
Service-informatie
Het is voor de bedrijfs- en verkeers‐ veiligheid en voor het behoud van de
waarde van uw auto belangrijk dat
alle servicewerkzaamheden met de
voorgeschreven intervallen worden
uitgevoerd.
Neem voor het gedetailleerde, bijge‐
werkte onderhoudsschema contact
op met uw werkplaats.
Service-display 3 67.
Europese service-intervallen Aan de auto moet om de 30.000 km
onderhoud gepleegd worden, of na
één jaar, wat het eerst voorkomt,
tenzij anders vermeld op het service-
display.
Bij een zwaardere belasting, bijv. bij
taxi's en politievoertuigen, geldt
wellicht een korter onderhoudsinter‐
val.
De Europese service-intervallen
gelden voor de volgende landen:Andorra, België, Bosnië-Herzego‐
vina, Bulgarije, Cyprus, Denemarken,
Duitsland, Estland, Finland, Frankrijk,
Griekenland, Groenland, Groot-Brit‐
tannië, Hongarije, Ierland, IJsland,
Italië, Kroatië, Letland, Liechtenstein, Litouwen, Luxemburg, Macedonië,
Malta, Monaco, Montenegro, Neder‐
land, Noorwegen, Oostenrijk, Polen,
Portugal, Roemenië, San Marino,
Servië, Slovenië, Slowakije, Spanje,
Tsjechische Republiek, Zweden,
Zwitserland.
Service-display 3 67.
Internationale service-intervallen Aan de auto moet om de 15.000 km
onderhoud gepleegd worden, of na
één jaar, wat het eerst voorkomt,
tenzij anders vermeld op het service-
display.
Er is sprake van zware bedrijfsom‐
standigheden als een of meer van de
volgende situaties vaak voorkomt-/
en: Koude starts, vaak stoppen en
optrekken, rijden met een aanhanger,
rijden in de bergen, rijden op slechte
en rulle wegdekken, ernstige lucht‐
vervuiling, zand en veel stof in de
