Conduite et utilisation139une quantité plus importante est ajou‐tée, nous recommandons de ne pas
exposer le véhicule au soleil jusqu'à
ce que la quantité excédentaire soit
consommée.
Adaptateur de remplissage
Comme les systèmes de remplissage
ne sont pas standardisés, différents
adaptateurs sont nécessaires et
peuvent être obtenus auprès des
Distributeurs / Partenaires Opel et
auprès des Réparateurs Agréés
Opel.
Adaptateur ACME : Belgique, Allema‐
gne, Irlande, Luxembourg, Suisse
Adaptateur à baïonnette : Pays-Bas,
Norvège, Espagne, Royaume-Uni
Adaptateur EURO : Espagne
Adaptateur DISH : Autriche, Bosnie-
Herzégovine, Bulgarie, Croatie,
République tchèque, Danemark,
Estonie, France, Grèce, Hongrie,
Italie, Lettonie, Lituanie, Macédoine,
Pologne, Portugal, Roumanie,
Serbie, Slovaquie, Slovénie, Suède,
Suisse, Turquie, Ukraine
Bouchon de remplissage
Utiliser uniquement des bouchons de remplissage d'origine.

140Conduite et utilisationConsommation decarburant - Émissions de
CO 2
La consommation de carburant (cycle combiné) du modèle Opel Karl se
situe dans une plage comprise entre
4,6 l et 4,1 l/100 km.
Selon le pays, la consommation de
carburant s'affiche en km/l, auquel cas la consommation de carburant
(cycle combiné) du modèle Opel Karl
se situe dans une plage comprise
entre 21,7 et 24,3 km/l.
Les émissions de CO 2 (cycle
combiné) sont dans la fourchette de
106 à 94 g/km.
Pour les valeurs spécifiques à votre
véhicule, consulter le certificat de
conformité CEE fourni avec votre véhicule et les autres documents
d'enregistrement nationaux.Remarques générales
Les chiffres officiels mentionnés de
consommation de carburant et
d'émission spécifique de CO 2 se
rapportent au modèle de base euro‐ péen muni de l'équipement de série.
Les données de consommation de
carburant et les données d'émission
de CO 2 sont déterminées conformé‐
ment au règlement R (CE)
n°715/2007 (dans sa dernière version
en vigueur), en prenant en compte le
poids du véhicule en ordre de
marche, comme spécifié dans la réglementation.
Les chiffres sont uniquement fournis
à titre de comparaison entre les diffé‐ rentes variantes de véhicules et ne
reflètent pas forcément la consom‐
mation d'un véhicule en particulier. La
présence d'équipements optionnels
peut entraîner des chiffres de
consommation et d'émission de CO 2
légèrement supérieurs.
La consommation de carburant
dépend dans une large mesure du
style de conduite ainsi que des condi‐
tions routières et du trafic.

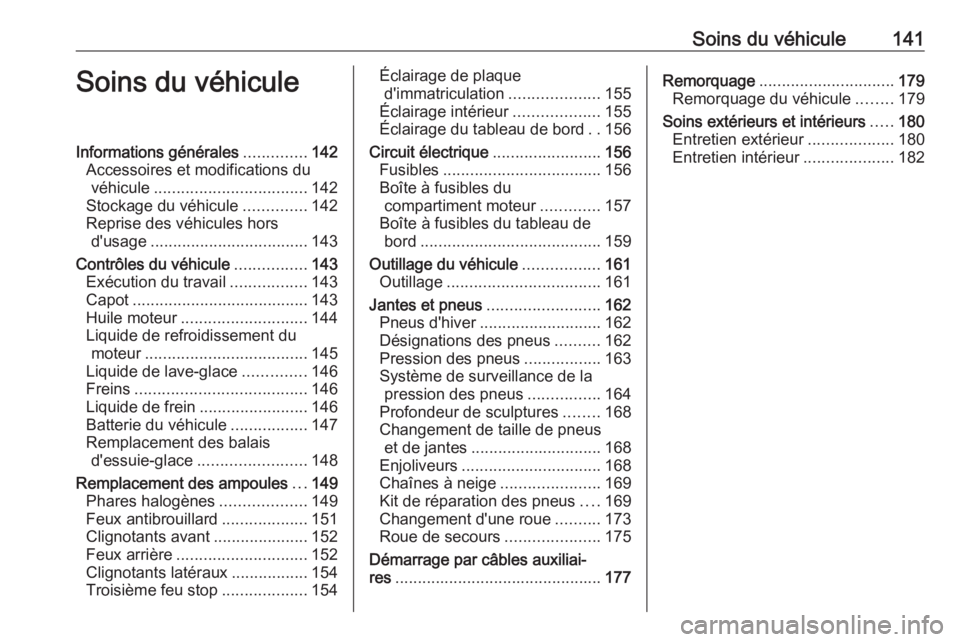

Soins du véhicule141Soins du véhiculeInformations générales..............142
Accessoires et modifications du véhicule .................................. 142
Stockage du véhicule ..............142
Reprise des véhicules hors d'usage ................................... 143
Contrôles du véhicule ................143
Exécution du travail .................143
Capot ....................................... 143
Huile moteur ............................ 144
Liquide de refroidissement du moteur .................................... 145
Liquide de lave-glace ..............146
Freins ...................................... 146
Liquide de frein ........................146
Batterie du véhicule .................147
Remplacement des balais d'essuie-glace ........................ 148
Remplacement des ampoules ...149
Phares halogènes ...................149
Feux antibrouillard ...................151
Clignotants avant .....................152
Feux arrière ............................. 152
Clignotants latéraux .................154
Troisième feu stop ...................154Éclairage de plaque
d'immatriculation ....................155
Éclairage intérieur ...................155
Éclairage du tableau de bord ..156
Circuit électrique ........................156
Fusibles ................................... 156
Boîte à fusibles du compartiment moteur .............157
Boîte à fusibles du tableau de bord ........................................ 159
Outillage du véhicule .................161
Outillage .................................. 161
Jantes et pneus ......................... 162
Pneus d'hiver ........................... 162
Désignations des pneus ..........162
Pression des pneus .................163
Système de surveillance de la pression des pneus ................164
Profondeur de sculptures ........168
Changement de taille de pneus et de jantes ............................. 168
Enjoliveurs ............................... 168
Chaînes à neige ......................169
Kit de réparation des pneus ....169
Changement d'une roue ..........173
Roue de secours .....................175
Démarrage par câbles auxiliai‐
res .............................................. 177Remorquage.............................. 179
Remorquage du véhicule ........179
Soins extérieurs et intérieurs .....180
Entretien extérieur ...................180
Entretien intérieur ....................182

142Soins du véhiculeInformations généralesAccessoires etmodifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine
correspondant spécifiquement à
votre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même s'ils
disposent d'un agrément officiel ou
autre devait exister, et nous ne
pouvons pas non plus en répondre.
Toute modification, conversion ou
autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la garantie proposée par Opel. En outre, de telles modifications peuvent avoir
un impact sur la consommation de
carburant, les émissions de CO 2 et
les autres émissions du véhicule, ce
qui peut rendre le véhicule nonconforme à l'approbation de type, ce
qui a un impact sur la validité de l'en‐ registrement du véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Remplir complètement le réser‐ voir à carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
première ou la marche arrière.
Caler les roues du véhicule.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que l'en‐
semble des systèmes ne fonc‐
tionne plus (par exemple l'alarme
antivol).

Soins du véhicule143Remise en serviceQuand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus.
● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur la reprise des véhicules hors d'usage
et leur recyclage sur notre site. Ne
confier ce travail qu'à un centre de
recyclage agréé.
Le recyclage des véhicules au gaz
doit être confié à un centre de service agréé pour ce type de véhicules.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.

144Soins du véhicule
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
9 Attention
Quand le moteur est chaud,
toucher la tige de support du capot au niveau du rembourrage en
mousse uniquement.
Soulever le capot, déposer la tige de
support du capot de son logement et
fixer correctement la tige de support
du capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de
sécurité.
Fermeture Avant de fermer le capot, veiller à
fermer correctement tous les
bouchons, puis enfoncer le support dans le logement.
Abaisser le capot à une hauteur
réduite (20-25 cm) et le laisser retom‐
ber dans le verrou à partir de cette
hauteur. Vérifier le verrouillage.
Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le
moteur contre toute détérioration.
Veiller à ce que l'huile utilisée
respecte les valeurs spécifiées. Flui‐
des et lubrifiants recommandés
3 185.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.

Soins du véhicule145
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée lors de la dernière
vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Capacités de remplissage 3 197.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre
une protection contre le gel jusqu'à
une température d'environ -28 °C.
Dans les pays nordiques où les
températures peuvent être très
basses, le liquide de refroidissement
rempli en usine offre une protection
contre le gel jusqu'à une température
d'environ -37 °C.
Avertissement
N'employer que du produit antigel
homologué.
Liquide de refroidissement et antigel 3 185.
Niveau de liquide de
refroidissement
Avertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.

146Soins du véhiculeSi le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le
bouchon avec précaution, en lais‐
sant la pression s’évacuer lente‐
ment.
Pour faire l'appoint, utiliser un
mélange 1:1 de concentré de liquide
de refroidissement recommandé et
d'eau de ville propre. Si du concentré
de liquide de refroidissement n'est
pas disponible, utiliser de l'eau de
ville propre. Serrer fermement le
bouchon. Faire contrôler la concen‐ tration de liquide de refroidissement
et faire remédier à la cause de la perte de liquide de refroidissement par un
atelier.
Liquide de lave-glace
Remplir avec de l'eau propre mélan‐
gée à une quantité adéquate de
liquide de lave-glace approuvé conte‐
nant de l'antigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de
température.
Produit de lave-glace 3 185.
Freins
Si la garniture de frein atteint une épaisseur minimale, un bruit de cris‐
sement retentit pendant le freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas
effectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein9 Attention
Le liquide de frein est nocif et
corrosif. Éviter les contacts avec
les yeux, la peau, les tissus et les
surfaces peintes.

Soins du véhicule147
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Si le niveau de liquide est en dessous
du niveau MIN, contacter un atelier.
Liquide de frein / d'embrayage
3 185.
Batterie du véhicule
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la
décharge de la batterie du véhicule.
Éviter d'utiliser les consommateurs
électriques non indispensables.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres
de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de quatre semaines peut
conduire à une décharge de la batte‐ rie du véhicule. Débrancher la cosse
de la borne négative de la batterie du
véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre la décharge de la
batterie 3 99.
Déconnexion de la batterie
Si la batterie du véhicule doit être
déconnectée (par ex. pour un entre‐
tien), la sirène d'alarme doit être
désactivée comme suit : Mettre le
contact, puis le couper, puis débran‐
cher la batterie du véhicule dans les
15 secondes qui suivent.
Remplacement de la batterie du
véhicule
Remarque
Toute dérogation aux instructions
données dans cette section peut
entraîner la désactivation tempo‐
raire du système Stop/Start.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être
ouverte.

148Soins du véhiculeDans les véhicules équipés d'une
batterie AGM (fibre de verre absor‐
bante), veiller à faire remplacer la
batterie par une autre batterie AGM.
Nous recommandons d'utiliser une
batterie d'origine Opel.
Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie
Opel d'origine peut réduire les
performances.
Nous vous recommandons de faire remplacer la batterie du véhicule par
un atelier.
Charge de la batterie du véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la
tension de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la
batterie peut être endommagée.
Démarrage par câbles auxiliaires
3 177.
Système Stop/Start 3 113.
Étiquette d'avertissement
Signification des symboles :
● Pas d'étincelles ni de flammes nues et ne pas fumer.
● Toujours se protéger les yeux. Les gaz explosifs peuvent causer
une cécité ou des blessures.
● Conserver la batterie du véhicule
hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.
● Pour plus d'informations, consul‐ ter le manuel d'utilisation.
● Du gaz explosif peut être présent
aux alentours de la batterie.
Remplacement des balais d'essuie-glace
Soulever le bras d'essuie-glace.
Enfoncer le levier de déblocage et
détacher le balai d'essuie-glace.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras
de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
