Page 171 of 215

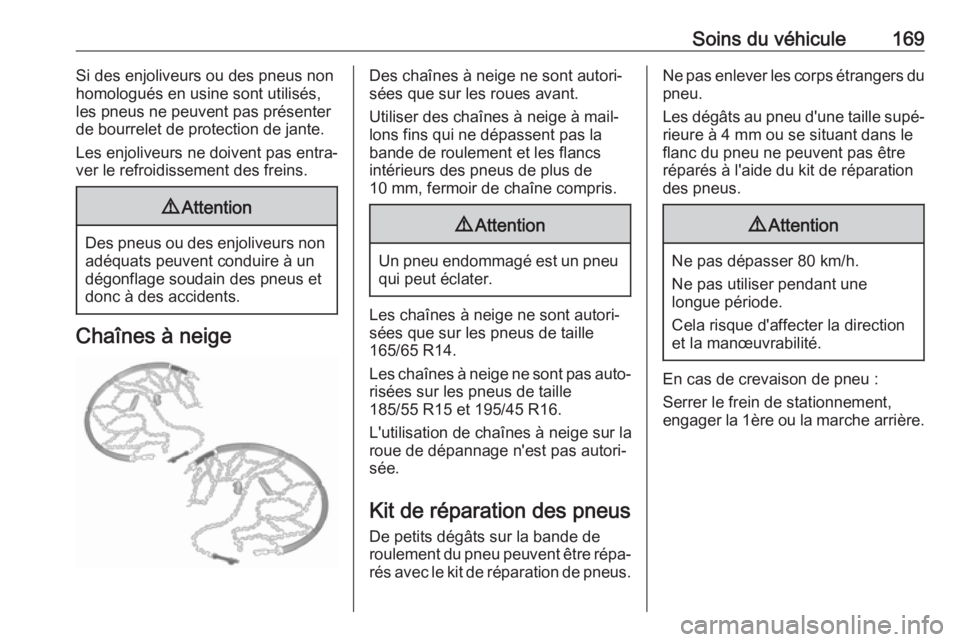

Soins du véhicule169Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Chaînes à neige
Des chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs
intérieurs des pneus de plus de
10 mm, fermoir de chaîne compris.9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Les chaînes à neige ne sont autori‐
sées que sur les pneus de taille
165/65 R14.
Les chaînes à neige ne sont pas auto‐ risées sur les pneus de taille
185/55 R15 et 195/45 R16.
L'utilisation de chaînes à neige sur la
roue de dépannage n'est pas autori‐
sée.
Kit de réparation des pneus De petits dégâts sur la bande de
roulement du pneu peuvent être répa‐
rés avec le kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le
flanc du pneu ne peuvent pas être
réparés à l'aide du kit de réparation
des pneus.9 Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une
longue période.
Cela risque d'affecter la direction et la manœuvrabilité.
En cas de crevaison de pneu :
Serrer le frein de stationnement,
engager la 1ère ou la marche arrière.
Page 172 of 215

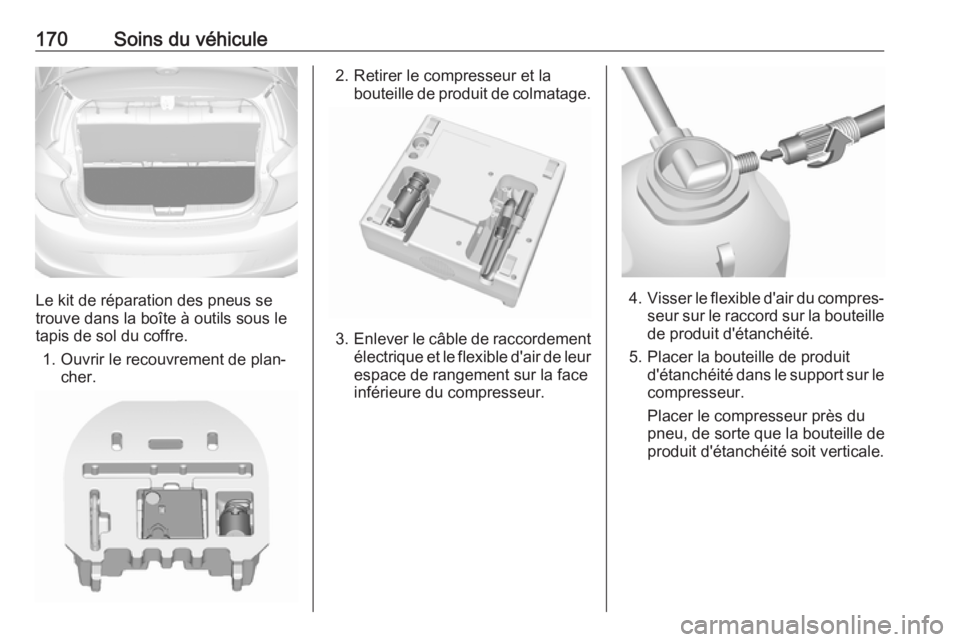

170Soins du véhicule
Le kit de réparation des pneus se
trouve dans la boîte à outils sous le
tapis de sol du coffre.
1. Ouvrir le recouvrement de plan‐ cher.
2. Retirer le compresseur et labouteille de produit de colmatage.
3. Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
Page 173 of 215

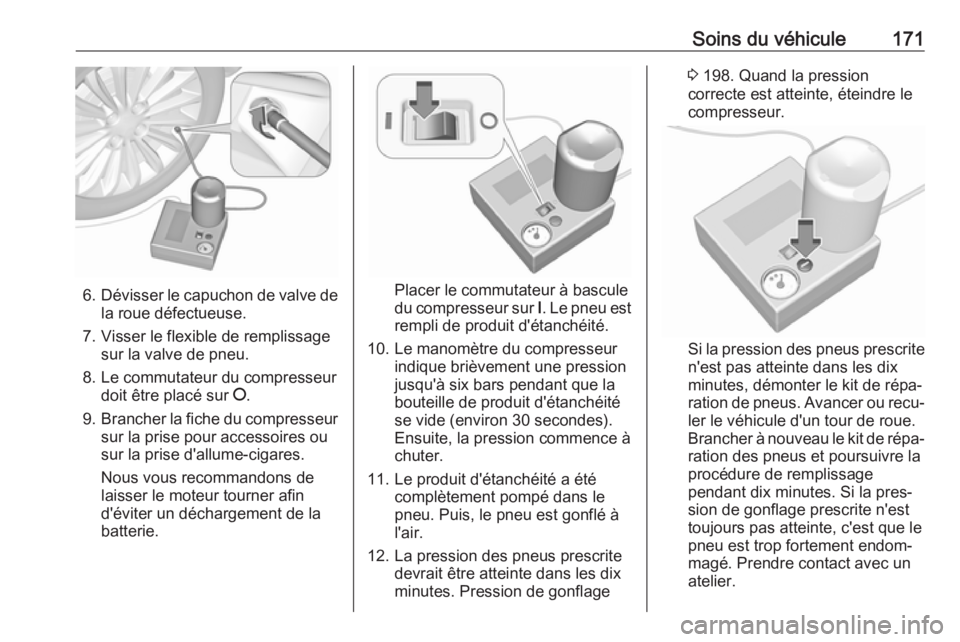

Soins du véhicule171
6.Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage sur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.
9. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.Placer le commutateur à bascule
du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
10. Le manomètre du compresseur indique brièvement une pression
jusqu'à six bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Ensuite, la pression commence à
chuter.
11. Le produit d'étanchéité a été complètement pompé dans le
pneu. Puis, le pneu est gonflé à
l'air.
12. La pression des pneus prescrite devrait être atteinte dans les dix
minutes. Pression de gonflage
3 198. Quand la pression
correcte est atteinte, éteindre le
compresseur.
Si la pression des pneus prescrite n'est pas atteinte dans les dix
minutes, démonter le kit de répa‐
ration de pneus. Avancer ou recu‐
ler le véhicule d'un tour de roue.
Brancher à nouveau le kit de répa‐
ration des pneus et poursuivre la
procédure de remplissage
pendant dix minutes. Si la pres‐
sion de gonflage prescrite n'est
toujours pas atteinte, c'est que le pneu est trop fortement endom‐
magé. Prendre contact avec un
atelier.
Page 174 of 215

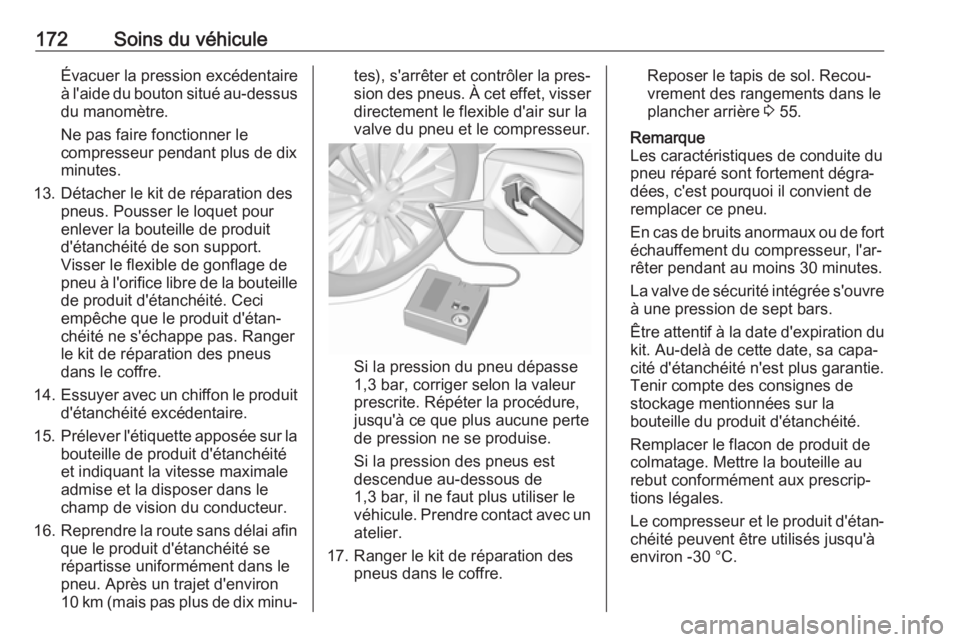

172Soins du véhiculeÉvacuer la pression excédentaire
à l'aide du bouton situé au-dessus du manomètre.
Ne pas faire fonctionner le
compresseur pendant plus de dix
minutes.
13. Détacher le kit de réparation des pneus. Pousser le loquet pour
enlever la bouteille de produit
d'étanchéité de son support.
Visser le flexible de gonflage de
pneu à l'orifice libre de la bouteille de produit d'étanchéité. Ceci
empêche que le produit d'étan‐
chéité ne s'échappe pas. Ranger
le kit de réparation des pneus
dans le coffre.
14. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
15. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
16. Reprendre la route sans délai afin
que le produit d'étanchéité se
répartisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de dix minu‐tes), s'arrêter et contrôler la pres‐
sion des pneus. À cet effet, visser
directement le flexible d'air sur la
valve du pneu et le compresseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est
descendue au-dessous de
1,3 bar, il ne faut plus utiliser le
véhicule. Prendre contact avec un
atelier.
17. Ranger le kit de réparation des pneus dans le coffre.
Reposer le tapis de sol. Recou‐
vrement des rangements dans le
plancher arrière 3 55.
Remarque
Les caractéristiques de conduite du pneu réparé sont fortement dégra‐
dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 minutes.
La valve de sécurité intégrée s'ouvre à une pression de sept bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de
stockage mentionnées sur la
bouteille du produit d'étanchéité.
Remplacer le flacon de produit de
colmatage. Mettre la bouteille au
rebut conformément aux prescrip‐
tions légales.
Le compresseur et le produit d'étan‐ chéité peuvent être utilisés jusqu'à
environ -30 °C.
Page 175 of 215

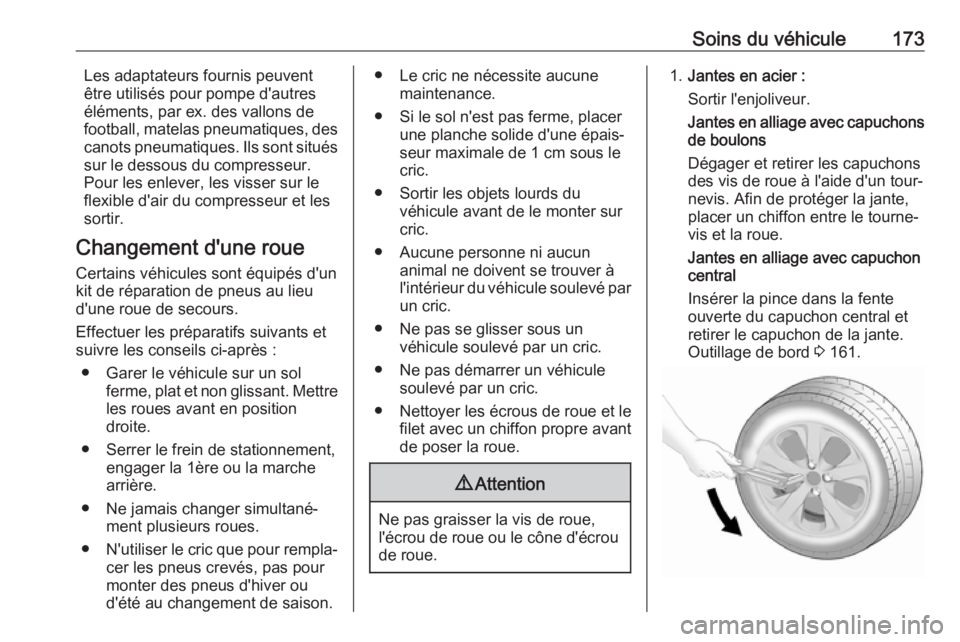

Soins du véhicule173Les adaptateurs fournis peuvent
être utilisés pour pompe d'autres
éléments, par ex. des vallons de
football, matelas pneumatiques, des
canots pneumatiques. Ils sont situés sur le dessous du compresseur.
Pour les enlever, les visser sur le
flexible d'air du compresseur et les
sortir.
Changement d'une roue
Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours.
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Serrer le frein de stationnement, engager la 1ère ou la marche
arrière.
● Ne jamais changer simultané‐ ment plusieurs roues.
● N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pourmonter des pneus d'hiver ou
d'été au changement de saison.● Le cric ne nécessite aucune maintenance.
● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le
cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par
un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Nettoyer les écrous de roue et le filet avec un chiffon propre avant
de poser la roue.9 Attention
Ne pas graisser la vis de roue,
l'écrou de roue ou le cône d'écrou de roue.
1. Jantes en acier :
Sortir l'enjoliveur. Jantes en alliage avec capuchons
de boulons
Dégager et retirer les capuchons
des vis de roue à l'aide d'un tour‐
nevis. Afin de protéger la jante,
placer un chiffon entre le tourne‐
vis et la roue.
Jantes en alliage avec capuchon
central
Insérer la pince dans la fente
ouverte du capuchon central et
retirer le capuchon de la jante.
Outillage de bord 3 161.
Page 176 of 215

174Soins du véhicule2.Placer la clé de roue en s'assurant
qu'elle soit bien positionnée et
desserrer chaque vis de roue d'un
demi-tour.
Il se peut que les roues soient
protégées par des boulons de
blocage. Pour desserrer ces
boulons spécifiques, commencer
par placer l'adaptateur de
verrouillage des boulons de
blocage sur la tête du boulon
avant de poser la clé de roue.
L'adaptateur se trouve dans la
boîte à gants.
3. Vérifier que le cric est bien posi‐ tionné sous le point de levage
adéquat.
4. Régler le cric à la hauteur requise.
Le positionner directement sous
le point de levage de manière telle
qu'il ne glisse pas.
Attacher la manivelle de cric,
aligner correctement le cric et
tourner la manivelle jusqu'à ce
que la roue ait quitté le sol.
5. Dévisser les vis de roue.
6. Changer la roue.
7. Visser les vis de roue.
8. Abaisser le véhicule.
9. Poser la clé de roue en s'assurant
qu'elle est bien placée et serrer
chaque vis en quinconce. Le
couple de serrage est de
140 Nm.
10. Aligner le trou de valve de l'enjo‐ liveur de jante en acier avec la
valve de pneu avant de l'installer.
Poser les capuchons de vis ou le
capuchon central sur la jante en
alliage.
11. Ranger et fixer la roue remplacée,
l'outillage de bord 3 161 et l'adap‐
tateur de verrouillage des boulons
de blocage 3 51.
12. Vérifier la pression de gonflage du
pneu et le couple de serrage des boulons de roue dès que possible.
Faire remplacer ou réparer le pneu
défectueux dès que possible.
Page 177 of 215

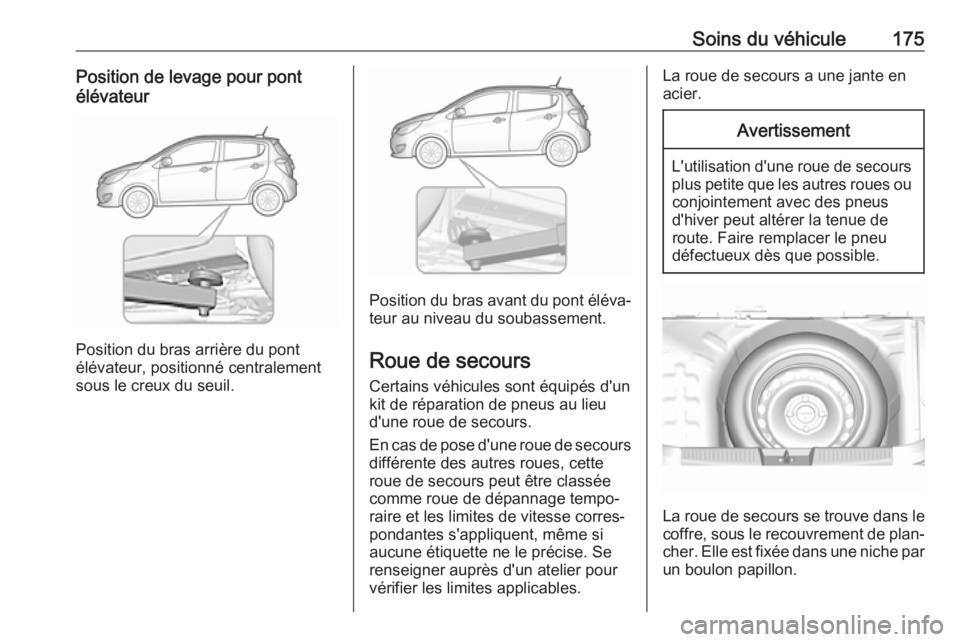

Soins du véhicule175Position de levage pour pont
élévateur
Position du bras arrière du pont
élévateur, positionné centralement
sous le creux du seuil.
Position du bras avant du pont éléva‐ teur au niveau du soubassement.
Roue de secours Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours.
En cas de pose d'une roue de secours différente des autres roues, cette
roue de secours peut être classée
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si
aucune étiquette ne le précise. Se
renseigner auprès d'un atelier pour
vérifier les limites applicables.
La roue de secours a une jante en
acier.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
La roue de secours se trouve dans le
coffre, sous le recouvrement de plan‐
cher. Elle est fixée dans une niche par
un boulon papillon.
Page 178 of 215

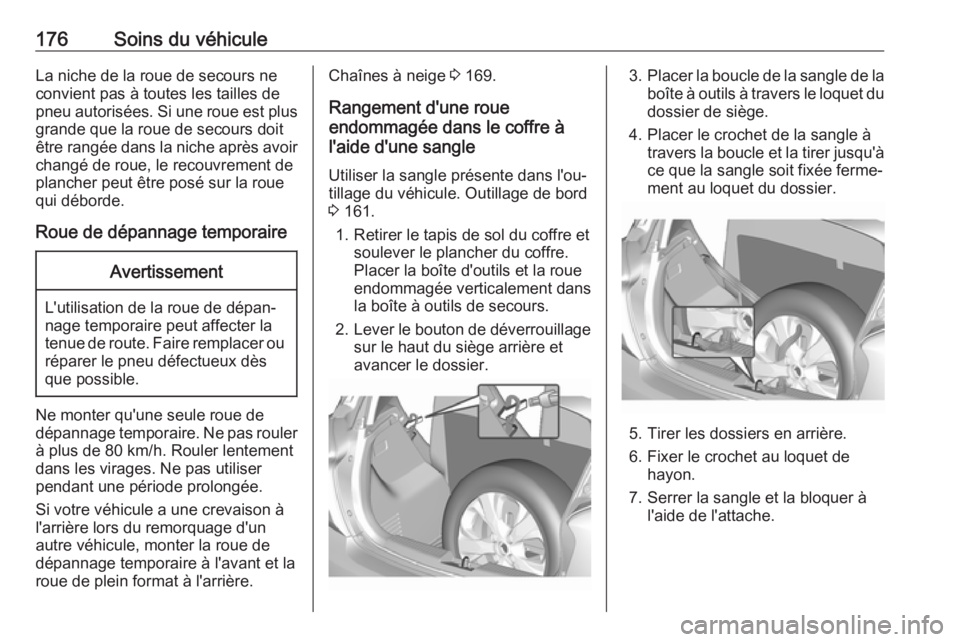

176Soins du véhiculeLa niche de la roue de secours ne
convient pas à toutes les tailles de
pneu autorisées. Si une roue est plus grande que la roue de secours doit
être rangée dans la niche après avoir changé de roue, le recouvrement de
plancher peut être posé sur la roue
qui déborde.
Roue de dépannage temporaireAvertissement
L'utilisation de la roue de dépan‐
nage temporaire peut affecter la tenue de route. Faire remplacer ou réparer le pneu défectueux dès
que possible.
Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.
Si votre véhicule a une crevaison à l'arrière lors du remorquage d'un
autre véhicule, monter la roue de
dépannage temporaire à l'avant et la
roue de plein format à l'arrière.
Chaînes à neige 3 169.
Rangement d'une roue
endommagée dans le coffre à
l'aide d'une sangle
Utiliser la sangle présente dans l'ou‐
tillage du véhicule. Outillage de bord
3 161.
1. Retirer le tapis de sol du coffre et soulever le plancher du coffre.
Placer la boîte d'outils et la roue
endommagée verticalement dans
la boîte à outils de secours.
2. Lever le bouton de déverrouillage
sur le haut du siège arrière et
avancer le dossier.3. Placer la boucle de la sangle de la
boîte à outils à travers le loquet du dossier de siège.
4. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐ ment au loquet du dossier.
5. Tirer les dossiers en arrière.
6. Fixer le crochet au loquet de hayon.
7. Serrer la sangle et la bloquer à l'aide de l'attache.
Page 179 of 215

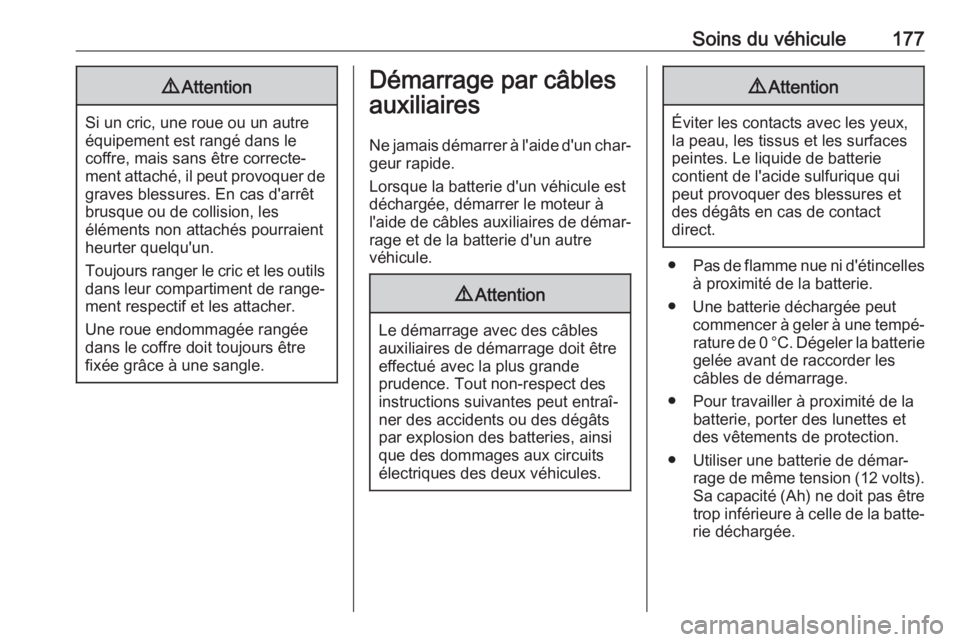

Soins du véhicule1779Attention
Si un cric, une roue ou un autre
équipement est rangé dans le
coffre, mais sans être correcte‐
ment attaché, il peut provoquer de graves blessures. En cas d'arrêtbrusque ou de collision, les
éléments non attachés pourraient
heurter quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐
ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être
fixée grâce à une sangle.
Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câbles de démarrage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de même tension (12 volts ).
Sa capacité (Ah) ne doit pas être trop inférieure à celle de la batte‐
rie déchargée.
Page 180 of 215

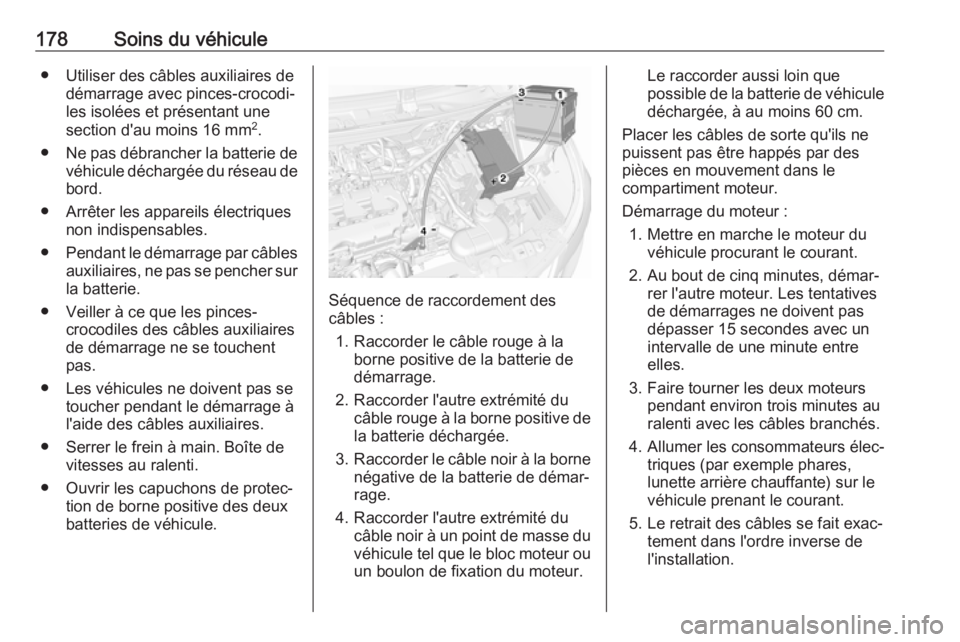

178Soins du véhicule● Utiliser des câbles auxiliaires dedémarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de bord.
● Arrêter les appareils électriques non indispensables.
● Pendant le démarrage par câbles
auxiliaires, ne pas se pencher sur
la batterie.
● Veiller à ce que les pinces- crocodiles des câbles auxiliaires
de démarrage ne se touchent
pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage àl'aide des câbles auxiliaires.
● Serrer le frein à main. Boîte de vitesses au ralenti.
● Ouvrir les capuchons de protec‐ tion de borne positive des deux
batteries de véhicule.
Séquence de raccordement des
câbles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câble rouge à la borne positive de
la batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Raccorder l'autre extrémité du câble noir à un point de masse du
véhicule tel que le bloc moteur ou un boulon de fixation du moteur.
Le raccorder aussi loin que
possible de la batterie de véhicule
déchargée, à au moins 60 cm.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des
pièces en mouvement dans le
compartiment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de cinq minutes, démar‐ rer l'autre moteur. Les tentatives
de démarrages ne doivent pas
dépasser 15 secondes avec un
intervalle de une minute entre
elles.
3. Faire tourner les deux moteurs pendant environ trois minutes auralenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares,
lunette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.
