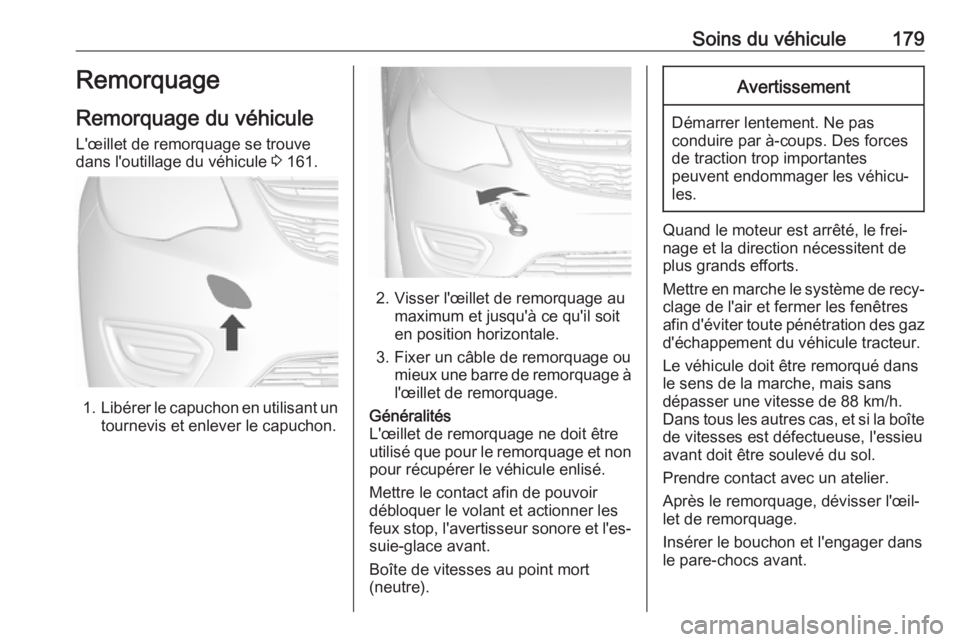

Soins du véhicule179Remorquage
Remorquage du véhicule L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 161.
1. Libérer le capuchon en utilisant un
tournevis et enlever le capuchon.
2. Visser l'œillet de remorquage au maximum et jusqu'à ce qu'il soit
en position horizontale.
3. Fixer un câble de remorquage ou mieux une barre de remorquage à
l'œillet de remorquage.
Généralités
L'œillet de remorquage ne doit être utilisé que pour le remorquage et non pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir
débloquer le volant et actionner les
feux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Boîte de vitesses au point mort
(neutre).Avertissement
Démarrer lentement. Ne pas conduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de recy‐ clage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz
d'échappement du véhicule tracteur.
Le véhicule doit être remorqué dans
le sens de la marche, mais sans
dépasser une vitesse de 88 km/h.
Dans tous les autres cas, et si la boîte de vitesses est défectueuse, l'essieu
avant doit être soulevé du sol.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Insérer le bouchon et l'engager dans
le pare-chocs avant.

180Soins du véhiculeSoins extérieurs et
intérieurs
Entretien extérieur
Serrures
Les serrures sont lubrifiées en usine
en utilisant une graisse pour barillets
de haute qualité. N'utiliser un produit
dégivrant que si ceci est absolument
nécessaire car son effet dégraissant
entrave le fonctionnement des serru‐
res. Après avoir utilisé un produit
dégivrant, faire regraisser les barillets
par un atelier.
Lavage
La peinture du véhicule est soumise
à des agressions extérieures. Il
convient dès lors de laver et de lustrer la voiture régulièrement. Préférer un
programme avec application d'une
couche de cire protectrice en cas d'utilisation d'une station de lavage
automatique.Éliminer immédiatement les fientes,
les insectes morts, les résines, le
pollen, etc. car ils contiennent des
composants corrosifs qui peuvent
endommager la peinture.
En cas de passage à la station de
lavage, suivre les instructions du fabricant. Il faut arrêter les essuie-
glaces avant et arrière. Enlever l'an‐
tenne et les accessoires externes tels
que galerie de toit, etc.
En cas de lavage à la main, rincer
abondamment les parties intérieures
des passages de roue.
Nettoyer à fond les rebords et replis
intérieurs des portes, le capot ainsi
que les parties de la carrosserie qu'ils
recouvrent.
Nettoyer les moulures en métal bril‐
lant avec une solution de nettoyage
homologuée pour l'aluminium afin
d’éviter tout dommage.Avertissement
Toujours utiliser un produit de
nettoyage dont le pH est compris
entre quatre et neuf.
Ne pas utiliser de produits de
nettoyage sur des surfaces
brûlantes.
Faire graisser les charnières de
toutes les portes par un atelier.
Ne pas nettoyer le compartiment
moteur avec un jet de vapeur ou
haute pression.
Rincer abondamment le véhicule et
l'essuyer à la peau de chamois.
Rincer la peau de chamois. Utiliser
des peaux de chamois différentes
pour les surfaces peintes et pour les
surfaces vitrées : des résidus de cire
sur les vitres altèrent la vision.
Ne pas éliminer les taches de
goudron avec des objets durs. Utiliser
un spray éliminant le goudron sur les
surfaces peintes.

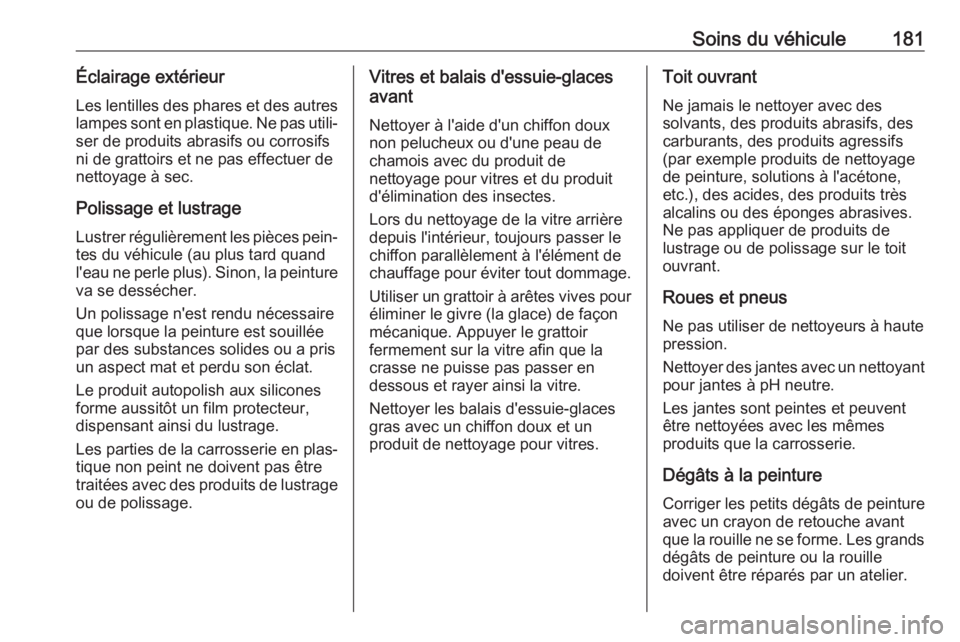

Soins du véhicule181Éclairage extérieurLes lentilles des phares et des autreslampes sont en plastique. Ne pas utili‐
ser de produits abrasifs ou corrosifs
ni de grattoirs et ne pas effectuer de
nettoyage à sec.
Polissage et lustrage
Lustrer régulièrement les pièces pein‐ tes du véhicule (au plus tard quand
l'eau ne perle plus). Sinon, la peinture
va se dessécher.
Un polissage n'est rendu nécessaire que lorsque la peinture est souillée
par des substances solides ou a pris
un aspect mat et perdu son éclat.
Le produit autopolish aux silicones
forme aussitôt un film protecteur,
dispensant ainsi du lustrage.
Les parties de la carrosserie en plas‐
tique non peint ne doivent pas être
traitées avec des produits de lustrage ou de polissage.Vitres et balais d'essuie-glaces
avant
Nettoyer à l'aide d'un chiffon doux
non pelucheux ou d'une peau de chamois avec du produit de
nettoyage pour vitres et du produit
d'élimination des insectes.
Lors du nettoyage de la vitre arrière
depuis l'intérieur, toujours passer le
chiffon parallèlement à l'élément de
chauffage pour éviter tout dommage.
Utiliser un grattoir à arêtes vives pour
éliminer le givre (la glace) de façon
mécanique. Appuyer le grattoir
fermement sur la vitre afin que la
crasse ne puisse pas passer en
dessous et rayer ainsi la vitre.
Nettoyer les balais d'essuie-glaces
gras avec un chiffon doux et un
produit de nettoyage pour vitres.Toit ouvrant
Ne jamais le nettoyer avec des
solvants, des produits abrasifs, des
carburants, des produits agressifs
(par exemple produits de nettoyage
de peinture, solutions à l'acétone,
etc.), des acides, des produits très alcalins ou des éponges abrasives.
Ne pas appliquer de produits de
lustrage ou de polissage sur le toit
ouvrant.
Roues et pneus Ne pas utiliser de nettoyeurs à haute
pression.
Nettoyer des jantes avec un nettoyant
pour jantes à pH neutre.
Les jantes sont peintes et peuvent
être nettoyées avec les mêmes
produits que la carrosserie.
Dégâts à la peinture Corriger les petits dégâts de peinture
avec un crayon de retouche avant
que la rouille ne se forme. Les grands
dégâts de peinture ou la rouille
doivent être réparés par un atelier.

182Soins du véhiculeSoubassementLe soubassement est partiellement
revêtu de PVC ou d'une couche de
cire de protection permanente dans
les zones les plus critiques.
Vérifier le soubassement après son
lavage et le faire cirer le cas échéant.
Les matériaux en bitume caoutchouc
peuvent abîmer la couche de PVC.
Faire effectuer les travaux au soubas‐
sement par un atelier.
De préférence, laver le soubasse‐
ment au début et à la fin de l'hiver et
faire vérifier la couche de cire de
protection.
Système de gaz liquéfié9 Danger
Le gaz de pétrole liquéfié est plus
lourd que l'air et peut stagner dans les points bas.
Être prudent en cas de travail sous
le véhicule dans une fosse.
Pour les travaux de peinture quand
une cabine de séchage à plus de
60 °C est utilisée, le réservoir de gaz
de pétrole liquéfié doit être démonté.
N'apporter aucune modification au
système de gaz liquéfié.
Entretien intérieur
Intérieur et garnitures
Ne nettoyer l'habitacle, y compris le
revêtement de tableau de bord et les
revêtements qu'à l'aide d'un chiffon sec ou de produit de nettoyage inté‐
rieur.
Nettoyer les garnitures en cuir à l'eau propre et avec un chiffon doux. Pour
les taches tenaces, utiliser un produit d'entretien pour cuir.
Nettoyer le combiné d'instruments et
les écrans uniquement avec un chif‐
fon doux humide. Le cas échéant,
utiliser une solution savonneuse
douce.
Les garnitures en tissu se nettoient le
mieux à l'aspirateur et à la brosse.
Pour éliminer les taches, utiliser un
produit de nettoyage pour tissu.Il se peut que les tissus ne soient pas
grand teint. Cela peut provoquer des
décolorations visibles, notamment
sur les garnitures de couleur claire.
Éliminer les taches et les décolora‐
tions dès que possible.
Nettoyer les ceintures de sécurité à
l'eau tiède ou avec un produit de
nettoyage pour intérieur.Avertissement
Attacher les fermetures Velcro des vêtements car elles peuvent
abîmer le garnissage du siège si
elles restent ouvertes.
La même chose s'applique aux
vêtements avec des objets aux
bords tranchants, tels que ferme‐ tures éclair, ceintures ou jeans
cloutés.

Soins du véhicule183Éléments en matière plastique et
en caoutchouc
Les pièces en plastique et en caout‐
chouc peuvent être entretenues avec
les mêmes produits que la carrosse‐
rie. Le cas échéant, utiliser un produit de nettoyage pour intérieur. Ne pas
utiliser d'autres produits. Éviter
notamment les solvants et l'essence. Ne pas utiliser de nettoyeurs à hautepression.

184Service et maintenanceService et
maintenanceInformations générales ..............184
Informations sur l'entretien ......184
Fluides, lubrifiants et pièces re‐
commandés ............................... 185
Fluides et lubrifiants recommandés ......................... 185Informations générales
Informations sur l'entretien
Il est important pour la sécurité, la
fiabilité ainsi que pour le maintien de
la valeur de votre véhicule que tous
les travaux d'entretien soient effec‐
tués aux intervalles prévus.
Le dernier plan d'entretien détaillé
pour votre véhicule est disponible
auprès de votre atelier.
Affichage d'entretien 3 66.
Intervalles d'entretien pour
l'Europe
L'entretien de votre véhicule est
requis tous les 30 000 km ou après
un an, selon l'échéance survenant en
premier, sauf indication contraire
dans l'affichage d'entretien.
Un intervalle d'entretien plus court
peut être valide pour les comporte‐
ments de conduite intenses, par ex.
pour les taxis et les véhicules de
police.
La périodicité des travaux d'entretien
européens est valide pour les pays
suivants :Allemagne, Andorre, Autriche,
Belgique, Bosnie-Herzégovine,
Bulgarie, Chypre, Croatie, Dane‐
mark, Espagne, Estonie, Finlande,
France, Grèce, Groenland, Hongrie,
Irlande, Islande, Italie, Liechtenstein,
Lettonie, Lituanie, Luxembourg,
Macédoine, Malte, Monaco, Monté‐
négro, Norvège, Pays-Bas, Pologne,
Portugal, République tchèque,
Roumanie, Royaume-Uni, Saint- Marin, Serbie, Slovaquie, Slovénie,
Suède, Suisse.
Affichage d'entretien 3 66.
Intervalles d'entretien pour
l'international
L'entretien de votre véhicule est
requis tous les 15 000 km ou après
un an, selon l'échéance survenant en
premier, sauf indication contraire
dans l'affichage d'entretien.
Des conditions de fonctionnement
intenses existent si une ou plusieurs
des circonstances suivantes se
produisent fréquemment : Démar‐
rage à froid, utilisation de l'arrêt /
démarrage, utilisation d'une remor‐ que, conduite en montagne, conduite

Service et maintenance185sur des surfaces routières en
mauvais état et sableuses, augmen‐
tation de la pollution de l'air, présence
de sable dans l'air et haute teneur en poussières, conduite à haute altitude
et variations importantes de tempéra‐
ture. Dans ces conditions d'utilisation intenses, certains entretiens peuventêtre plus souvent nécessaires que
l'intervalle d'entretien habituel.
Les intervalles d'entretien pour l'inter‐ national sont valides pour les pays qui
ne sont pas mentionnés dans les
intervalles d'entretien pour l'Europe.
Affichage d'entretien 3 66.
Confirmations La confirmation des entretiens effec‐
tués est indiquée dans le carnet d'en‐ tretien et de garantie. La date et le
kilométrage sont ajoutés ainsi que la
signature et le cachet de l'atelier
ayant effectué l'entretien.
S'assurer que le carnet d'entretien et
de garantie est correctement rempli
car la preuve d'un entretien suivi est
essentielle en cas d'appel à la garan‐
tie ou de demande de geste commer‐cial et cela constituera aussi un argu‐ ment positif lors de la revente éven‐
tuelle du véhicule.
Périodicité d'entretien avec calcul de durée de vie restante de l'huile
moteur
L'intervalle d'entretien est basé sur
plusieurs paramètres en fonction de
l'utilisation.
L'affichage de service vous signale
quand vidanger l'huile moteur.
Affichage d'entretien 3 66.Fluides, lubrifiants et
pièces recommandés
Fluides et lubrifiants recommandés
Utiliser uniquement des produits
satisfaisant les spécifications recom‐
mandées.9 Attention
Les produits nécessaires au fonc‐
tionnement du véhicule sont
dangereux et peuvent être nocifs. Manipuler avec prudence.
Respecter les consignes figurant
sur les récipients.
Huile moteur
L'huile moteur est identifiée par sa
qualité et par sa viscosité. Lors du
choix de l'huile moteur à utiliser, la
qualité est plus importante que la
viscosité. La qualité de l'huile garantit,
par ex. la propreté du moteur, la
protection contre l'usure et le contrôle
du vieillissement de l'huile, alors que
la classe de viscosité définit la

186Service et maintenancecapacité d'écoulement de l'huile sur
une certaine gamme de températu‐
res.
Dexos est la plus récente des huiles
moteur de qualité et offre une protec‐
tion optimale des moteurs à essence. S'il n'est pas possible de s'en procu‐
rer, les huiles moteur d'autres quali‐
tés mentionnées doivent être utili‐
sées. Les recommandations données
pour les moteurs à essence sont
également valables pour les moteurs
fonctionnant au gaz de pétrole liqué‐
fié (GPL) et à l'éthanol (E85).
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la
température ambiante minimale
3 190.
Appoint d'huile moteur
Les huiles moteur de différentes
marques et différents producteurs
peuvent être mélangées pour autant
que vous respectiez les critères
d'huile moteur spécifiés qualité et
viscosité.L'utilisation d'huiles moteur
ACEA A1/B1 et A5/B5 est interdite,
car elles peuvent entraîner des
dégâts du moteur à long terme dans certaines conditions d'utilisation.
Sélectionner l'huile moteur adéquate
en fonction de sa qualité et de la
température ambiante minimale
3 190.
Additifs supplémentaires d'huile
moteur
L'utilisation d'additifs supplémentai‐
res d'huile moteur peut entraîner des
dégâts et rendre la garantie caduque.
Classes de viscosité d'huile moteur
La classe de viscosité SAE définit la
capacité d'écoulement d'une huile.
L'huile multigrade est représentée
par deux chiffres, par ex.
SAE 5W-30. Le premier chiffre, suivi
d'un W, indique la viscosité à basse température et le second chiffre, la
viscosité à haute température.
Sélectionner la classe de viscosité
adéquate en fonction de la tempéra‐
ture ambiante minimale 3 190.Toutes les classes de viscosité
recommandées sont adaptées pour
une utilisation à des températures
ambiantes élevées.
Liquide de refroidissement et
antigel
Utiliser uniquement de l'antigel pourliquide de refroidissement sans silica‐ tes et à longue durée de vie (LLC),
approuvé pour le véhicule. Prendre
contact avec un atelier.
Le système est rempli en usine par un
liquide de refroidissement conçu pour offrir une excellente protection contrela corrosion ainsi que le gel à des
températures allant approximative‐
ment jusqu'à -36 °C. Dans les pays
nordiques, le liquide de refroidisse‐
ment rempli en usine offre une protec‐
tion contre le gel à des températures
allant jusqu'à -50 °C. Cette concen‐
tration devrait être maintenue toute
l'année. L'utilisation d'additifs supplé‐ mentaires pour liquide de refroidisse‐ment dont le but est de procurer une
protection supplémentaire contre la
corrosion ou d'assurer l'étanchéité en
cas de petites fuites peut provoquer

Service et maintenance187des problèmes de fonctionnement.
Nous déclinons toute responsabilité
quant aux conséquences liées à l'uti‐
lisation d'additifs supplémentaires
pour liquide de refroidissement.
Liquide de lave-glace
Utiliser uniquement du liquide de
lave-glace agréé pour le véhicule
pour éviter d'endommager les balais
d'essuie-glace, la peinture, les pièces
en plastique et en caoutchouc. Pren‐
dre contact avec un atelier.
Liquide de frein/ d'embrayage
Au fil du temps, le liquide de frein
absorbe l'humidité, ce qui réduit l'effi‐ cacité du freinage. Le liquide de frein
doit donc être remplacé à l'intervalle
spécifié.

188Caractéristiques techniquesCaractéristiques
techniquesIdentification du véhicule ...........188
Numéro d'identification du véhicule .................................. 188
Plaquette d'identification .......... 189
Identification du moteur ...........189
Données du véhicule .................190
Liquides et lubrifiants recommandés ......................... 190
Données du moteur .................193
Performances .......................... 194
Poids du véhicule ....................195
Dimensions du véhicule ..........196
Capacités ................................ 197
Pressions des pneus ...............198Identification du
véhicule
Numéro d'identification duvéhicule
Le numéro d'identification du véhicule se trouve dans le compartiment
moteur.
Le numéro d'identification du véhicule
peut être estampé sur le tableau de
bord, il est alors visible à travers le pare-brise.
