OPEL KARL 2017 Ohjekirja (in Finnish)

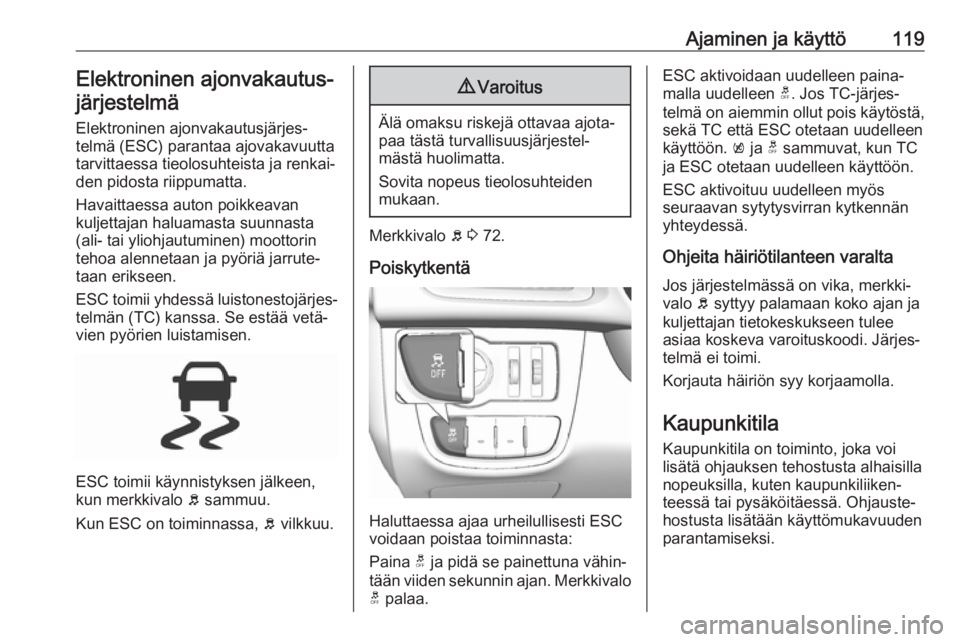

Ajaminen ja käyttö119Elektroninen ajonvakautus‐järjestelmä
Elektroninen ajonvakautusjärjes‐
telmä (ESC) parantaa ajovakavuutta
tarvittaessa tieolosuhteista ja renkai‐
den pidosta riippumatta.
Havaittaessa auton poikkeavan
kuljettajan haluamasta suunnasta
(ali- tai yliohjautuminen) moottorin
tehoa alennetaan ja pyöriä jarrute‐ taan erikseen.
ESC toimii yhdessä luistonestojärjes‐
telmän (TC) kanssa. Se estää vetä‐
vien pyörien luistamisen.
ESC toimii käynnistyksen jälkeen,
kun merkkivalo b sammuu.
Kun ESC on toiminnassa, b vilkkuu.
9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 72.
Poiskytkentä
Haluttaessa ajaa urheilullisesti ESC
voidaan poistaa toiminnasta:
Paina t ja pidä se painettuna vähin‐
tään viiden sekunnin ajan. Merkkivalo t palaa.
ESC aktivoidaan uudelleen paina‐
malla uudelleen t. Jos TC-järjes‐
telmä on aiemmin ollut pois käytöstä,
sekä TC että ESC otetaan uudelleen
käyttöön. k ja t sammuvat, kun TC
ja ESC otetaan uudelleen käyttöön.
ESC aktivoituu uudelleen myös
seuraavan sytytysvirran kytkennän
yhteydessä.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä on vika, merkki‐
valo b syttyy palamaan koko ajan ja
kuljettajan tietokeskukseen tulee
asiaa koskeva varoituskoodi. Järjes‐
telmä ei toimi.
Korjauta häiriön syy korjaamolla.
Kaupunkitila Kaupunkitila on toiminto, joka voi
lisätä ohjauksen tehostusta alhaisilla
nopeuksilla, kuten kaupunkiliiken‐
teessä tai pysäköitäessä. Ohjauste‐
hostusta lisätään käyttömukavuuden
parantamiseksi.

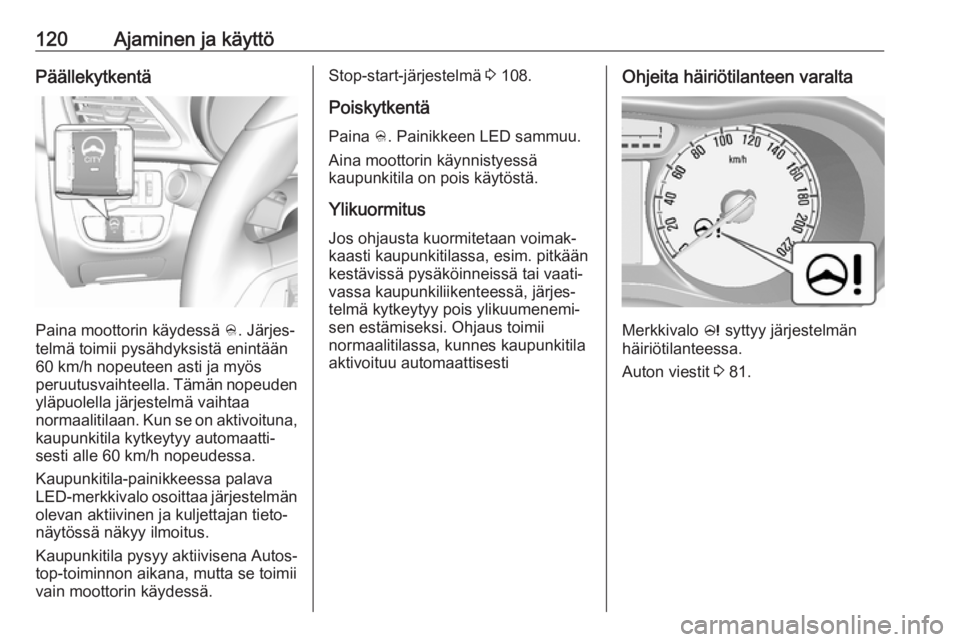

120Ajaminen ja käyttöPäällekytkentä
Paina moottorin käydessä B. Järjes‐
telmä toimii pysähdyksistä enintään
60 km/h nopeuteen asti ja myös
peruutusvaihteella. Tämän nopeuden yläpuolella järjestelmä vaihtaa
normaalitilaan. Kun se on aktivoituna,
kaupunkitila kytkeytyy automaatti‐
sesti alle 60 km/h nopeudessa.
Kaupunkitila-painikkeessa palava
LED-merkkivalo osoittaa järjestelmän
olevan aktiivinen ja kuljettajan tieto‐
näytössä näkyy ilmoitus.
Kaupunkitila pysyy aktiivisena Autos‐
top-toiminnon aikana, mutta se toimii
vain moottorin käydessä.
Stop-start-järjestelmä 3 108.
Poiskytkentä
Paina B. Painikkeen LED sammuu.
Aina moottorin käynnistyessä
kaupunkitila on pois käytöstä.
Ylikuormitus
Jos ohjausta kuormitetaan voimak‐
kaasti kaupunkitilassa, esim. pitkään kestävissä pysäköinneissä tai vaati‐
vassa kaupunkiliikenteessä, järjes‐
telmä kytkeytyy pois ylikuumenemi‐
sen estämiseksi. Ohjaus toimii
normaalitilassa, kunnes kaupunkitila
aktivoituu automaattisestiOhjeita häiriötilanteen varalta
Merkkivalo c syttyy järjestelmän
häiriötilanteessa.
Auton viestit 3 81.

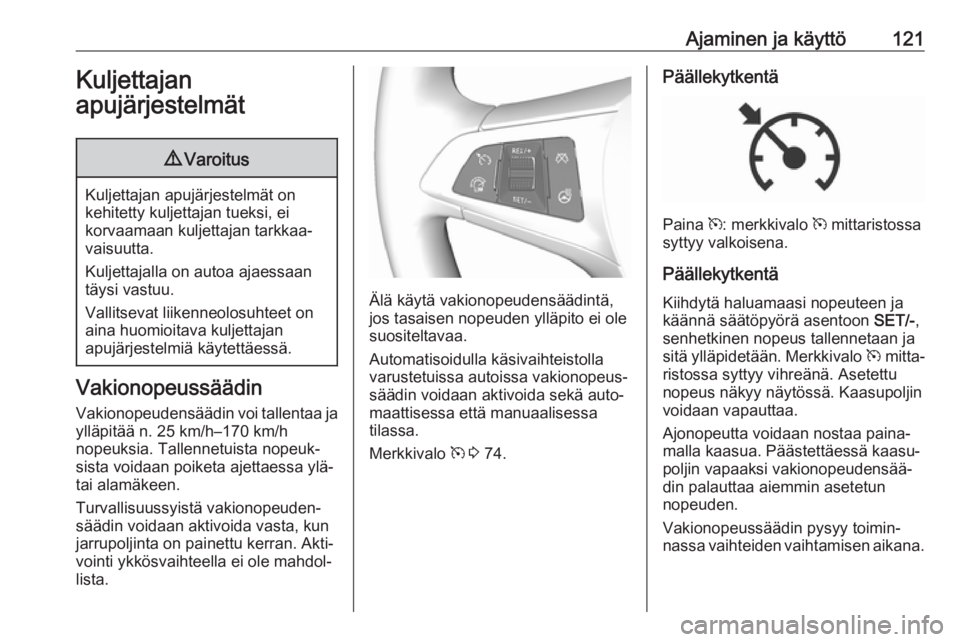

Ajaminen ja käyttö121Kuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on
kehitetty kuljettajan tueksi, ei
korvaamaan kuljettajan tarkkaa‐ vaisuutta.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan
apujärjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeudensäädin voi tallentaa ja ylläpitää n. 25 km/h–170 km/h
nopeuksia. Tallennetuista nopeuk‐
sista voidaan poiketa ajettaessa ylä-
tai alamäkeen.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta, kun
jarrupoljinta on painettu kerran. Akti‐
vointi ykkösvaihteella ei ole mahdol‐
lista.
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole suositeltavaa.
Automatisoidulla käsivaihteistolla
varustetuissa autoissa vakionopeus‐
säädin voidaan aktivoida sekä auto‐
maattisessa että manuaalisessa
tilassa.
Merkkivalo m 3 74.
Päällekytkentä
Paina m: merkkivalo m mittaristossa
syttyy valkoisena.
Päällekytkentä
Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä asentoon SET/-,
senhetkinen nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m mitta‐
ristossa syttyy vihreänä. Asetettu
nopeus näkyy näytössä. Kaasupoljin
voidaan vapauttaa.
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Päästettäessä kaasu‐
poljin vapaaksi vakionopeudensää‐
din palauttaa aiemmin asetetun
nopeuden.
Vakionopeussäädin pysyy toimin‐
nassa vaihteiden vaihtamisen aikana.

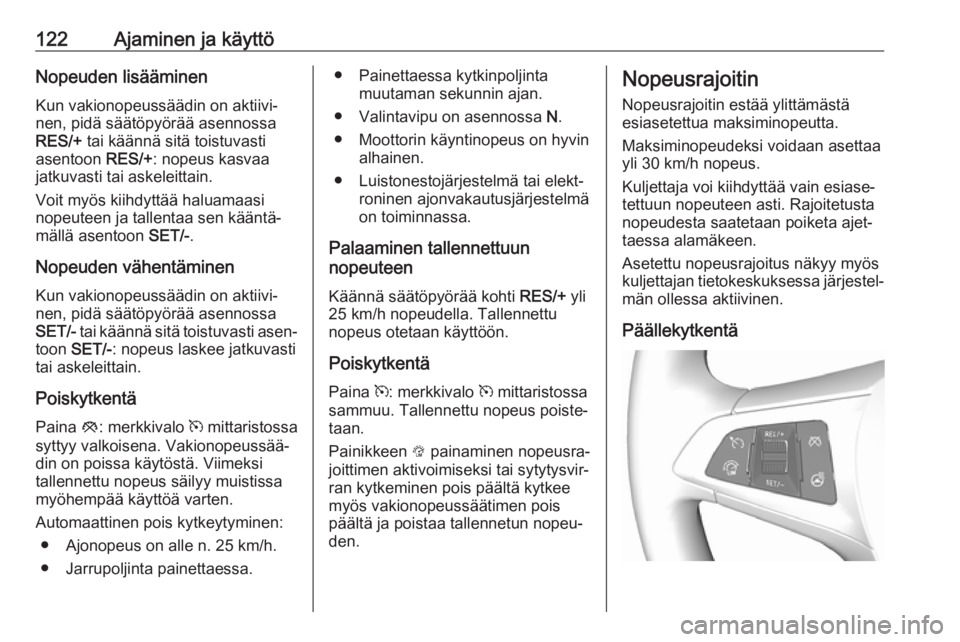

122Ajaminen ja käyttöNopeuden lisääminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
RES/+ tai käännä sitä toistuvasti
asentoon RES/+: nopeus kasvaa
jatkuvasti tai askeleittain.
Voit myös kiihdyttää haluamaasi
nopeuteen ja tallentaa sen kääntä‐
mällä asentoon SET/-.
Nopeuden vähentäminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
SET/- tai käännä sitä toistuvasti asen‐
toon SET/- : nopeus laskee jatkuvasti
tai askeleittain.
Poiskytkentä Paina y: merkkivalo m mittaristossa
syttyy valkoisena. Vakionopeussää‐
din on poissa käytöstä. Viimeksi
tallennettu nopeus säilyy muistissa
myöhempää käyttöä varten.
Automaattinen pois kytkeytyminen:
● Ajonopeus on alle n. 25 km/h.
● Jarrupoljinta painettaessa.● Painettaessa kytkinpoljinta muutaman sekunnin ajan.
● Valintavipu on asennossa N.
● Moottorin käyntinopeus on hyvin alhainen.
● Luistonestojärjestelmä tai elekt‐ roninen ajonvakautusjärjestelmä
on toiminnassa.
Palaaminen tallennettuun
nopeuteen
Käännä säätöpyörää kohti RES/+ yli
25 km/h nopeudella. Tallennettu
nopeus otetaan käyttöön.
Poiskytkentä
Paina m: merkkivalo m mittaristossa
sammuu. Tallennettu nopeus poiste‐
taan.
Painikkeen L painaminen nopeusra‐
joittimen aktivoimiseksi tai sytytysvir‐ ran kytkeminen pois päältä kytkee
myös vakionopeussäätimen pois
päältä ja poistaa tallennetun nopeu‐
den.Nopeusrajoitin
Nopeusrajoitin estää ylittämästä
esiasetettua maksiminopeutta.
Maksiminopeudeksi voidaan asettaa
yli 30 km/h nopeus.
Kuljettaja voi kiihdyttää vain esiase‐
tettuun nopeuteen asti. Rajoitetusta
nopeudesta saatetaan poiketa ajet‐
taessa alamäkeen.
Asetettu nopeusrajoitus näkyy myös
kuljettajan tietokeskuksessa järjestel‐
män ollessa aktiivinen.
Päällekytkentä

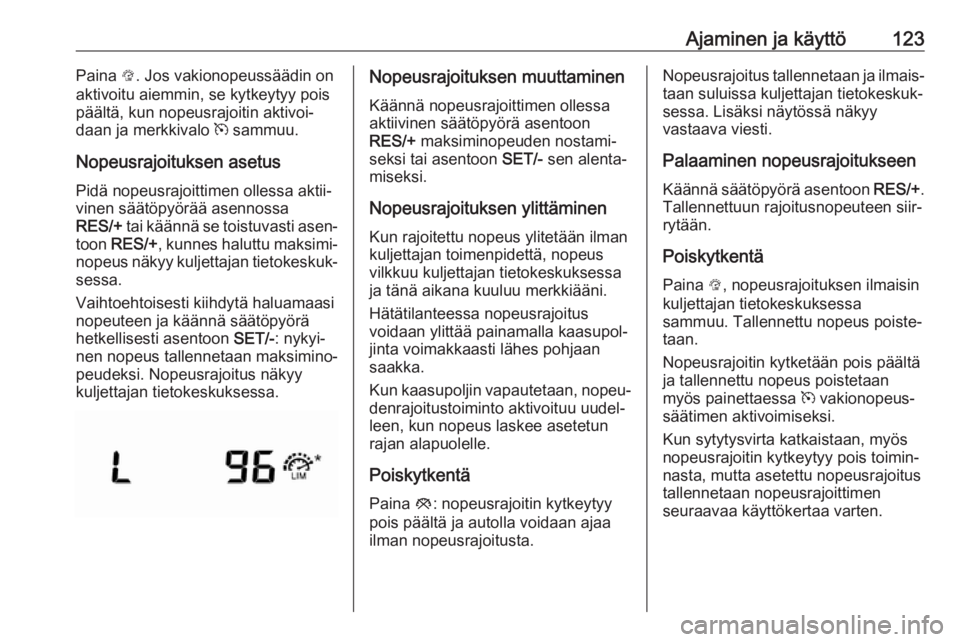

Ajaminen ja käyttö123Paina L. Jos vakionopeussäädin on
aktivoitu aiemmin, se kytkeytyy pois päältä, kun nopeusrajoitin aktivoi‐
daan ja merkkivalo m sammuu.
Nopeusrajoituksen asetus Pidä nopeusrajoittimen ollessa aktii‐
vinen säätöpyörää asennossa
RES/+ tai käännä se toistuvasti asen‐
toon RES/+ , kunnes haluttu maksimi‐
nopeus näkyy kuljettajan tietokeskuk‐
sessa.
Vaihtoehtoisesti kiihdytä haluamaasi
nopeuteen ja käännä säätöpyörä
hetkellisesti asentoon SET/-: nykyi‐
nen nopeus tallennetaan maksimino‐
peudeksi. Nopeusrajoitus näkyy
kuljettajan tietokeskuksessa.Nopeusrajoituksen muuttaminen
Käännä nopeusrajoittimen ollessa
aktiivinen säätöpyörä asentoon
RES/+ maksiminopeuden nostami‐
seksi tai asentoon SET/- sen alenta‐
miseksi.
Nopeusrajoituksen ylittäminen
Kun rajoitettu nopeus ylitetään ilman
kuljettajan toimenpidettä, nopeus
vilkkuu kuljettajan tietokeskuksessa
ja tänä aikana kuuluu merkkiääni.
Hätätilanteessa nopeusrajoitus
voidaan ylittää painamalla kaasupol‐
jinta voimakkaasti lähes pohjaan
saakka.
Kun kaasupoljin vapautetaan, nopeu‐ denrajoitustoiminto aktivoituu uudel‐leen, kun nopeus laskee asetetun
rajan alapuolelle.
Poiskytkentä
Paina y: nopeusrajoitin kytkeytyy
pois päältä ja autolla voidaan ajaa
ilman nopeusrajoitusta.Nopeusrajoitus tallennetaan ja ilmais‐
taan suluissa kuljettajan tietokeskuk‐ sessa. Lisäksi näytössä näkyy
vastaava viesti.
Palaaminen nopeusrajoitukseen Käännä säätöpyörä asentoon RES/+.
Tallennettuun rajoitusnopeuteen siir‐
rytään.
Poiskytkentä
Paina L, nopeusrajoituksen ilmaisin
kuljettajan tietokeskuksessa
sammuu. Tallennettu nopeus poiste‐
taan.
Nopeusrajoitin kytketään pois päältä
ja tallennettu nopeus poistetaan
myös painettaessa m vakionopeus‐
säätimen aktivoimiseksi.
Kun sytytysvirta katkaistaan, myös
nopeusrajoitin kytkeytyy pois toimin‐
nasta, mutta asetettu nopeusrajoitus
tallennetaan nopeusrajoittimen
seuraavaa käyttökertaa varten.

124Ajaminen ja käyttöPysäköintitutka
Takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa
pysäköintitapahtumasta.
Tarkista aina ympäröivä alue
peruuttaessasi ja käyttäessäsi
pysäköintitutkaa.
Takapysäköintitutka helpottaa auton
pysäköimistä mittaamalla etäisyyden
auton ja takana olevan esteen välillä.
Se opastaa ja varoittaa kuljettajaa äänimerkeillä ja näytön avulla.
Järjestelmässä on kolme takapusku‐
rissa olevaa ultraäänianturia.
Päällekytkentä
Kun peruutusvaihde kytketään,
järjestelmä on valmis toimimaan
automaattisesti.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐ merkeillä auton takana olevista
mahdollisesti vaarallisista esteistä.
Äänimerkkien väli lyhenee etäisyy‐
den lyhentyessä. Etäisyyden ollessa
alle noin 40 cm äänimerkki on
jatkuva.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun peruutusvaihde
kytketään pois päältä.
Järjestelmä ei ehkä havaitse estettä,
jos auton nopeus on yli 10 km/h.
Ohjeita häiriötilanteen varalta
Jos järjestelmään tulee vika, merkki‐
valo r syttyy mittaristossa 3 72.Lisäksi jos järjestelmä ei toimi ohime‐
nevien olosuhteiden, kuten lumen
peittämien tunnistimien takia, r
palaa.
Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.

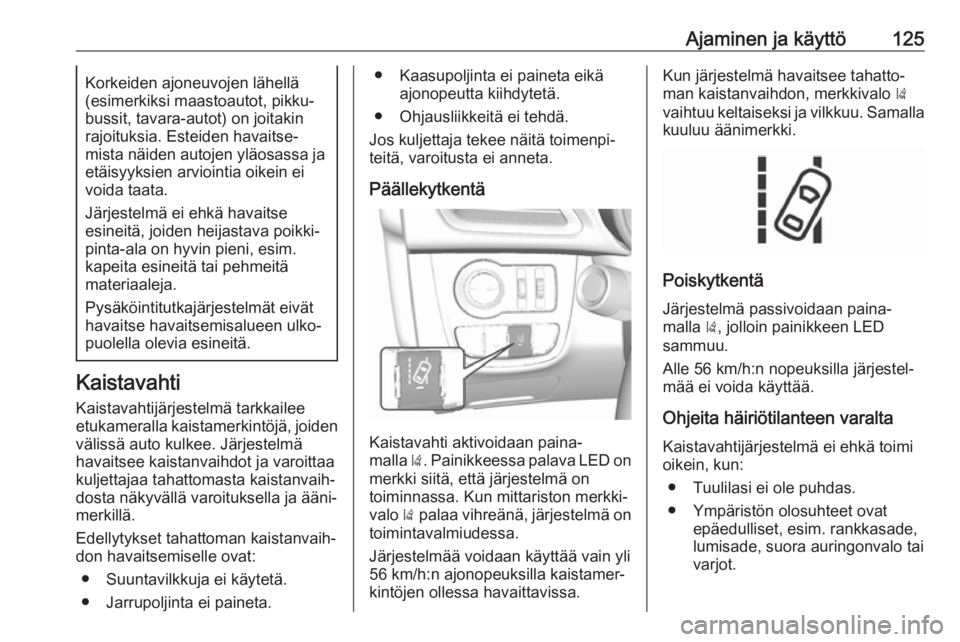

Ajaminen ja käyttö125Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐ bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja
etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Kaistavahti
Kaistavahtijärjestelmä tarkkailee
etukameralla kaistamerkintöjä, joiden välissä auto kulkee. Järjestelmä
havaitsee kaistanvaihdot ja varoittaa
kuljettajaa tahattomasta kaistanvaih‐
dosta näkyvällä varoituksella ja ääni‐
merkillä.
Edellytykset tahattoman kaistanvaih‐
don havaitsemiselle ovat:
● Suuntavilkkuja ei käytetä.
● Jarrupoljinta ei paineta.
● Kaasupoljinta ei paineta eikä ajonopeutta kiihdytetä.
● Ohjausliikkeitä ei tehdä.
Jos kuljettaja tekee näitä toimenpi‐
teitä, varoitusta ei anneta.
Päällekytkentä
Kaistavahti aktivoidaan paina‐
malla ). Painikkeessa palava LED on
merkki siitä, että järjestelmä on
toiminnassa. Kun mittariston merkki‐
valo ) palaa vihreänä, järjestelmä on
toimintavalmiudessa.
Järjestelmää voidaan käyttää vain yli
56 km/h:n ajonopeuksilla kaistamer‐
kintöjen ollessa havaittavissa.
Kun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, merkkivalo )
vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki.
Poiskytkentä
Järjestelmä passivoidaan paina‐
malla ), jolloin painikkeen LED
sammuu.
Alle 56 km/h:n nopeuksilla järjestel‐
mää ei voida käyttää.
Ohjeita häiriötilanteen varalta
Kaistavahtijärjestelmä ei ehkä toimi
oikein, kun:
● Tuulilasi ei ole puhdas.
● Ympäristön olosuhteet ovat epäedulliset, esim. rankkasade,
lumisade, suora auringonvalo tai
varjot.

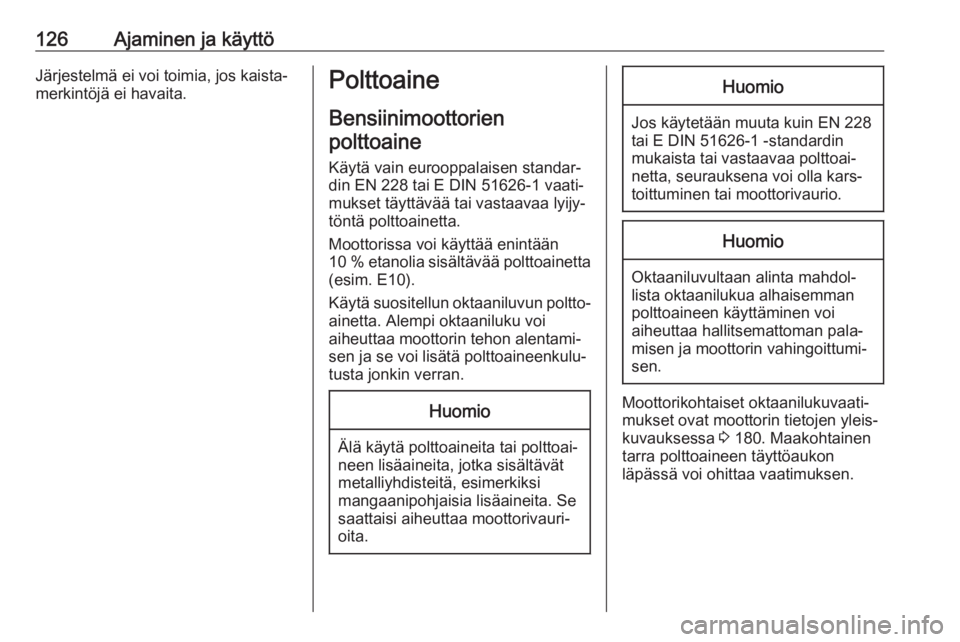

126Ajaminen ja käyttöJärjestelmä ei voi toimia, jos kaista‐
merkintöjä ei havaita.Polttoaine
Bensiinimoottorien
polttoaine
Käytä vain eurooppalaisen standar‐din EN 228 tai E DIN 51626-1 vaati‐
mukset täyttävää tai vastaavaa lyijy‐
töntä polttoainetta.
Moottorissa voi käyttää enintään
10 % etanolia sisältävää polttoainetta
(esim. E10).
Käytä suositellun oktaaniluvun poltto‐ ainetta. Alempi oktaaniluku voi
aiheuttaa moottorin tehon alentami‐ sen ja se voi lisätä polttoaineenkulu‐
tusta jonkin verran.Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.
Huomio
Jos käytetään muuta kuin EN 228
tai E DIN 51626-1 -standardin
mukaista tai vastaavaa polttoai‐
netta, seurauksena voi olla kars‐
toittuminen tai moottorivaurio.
Huomio
Oktaaniluvultaan alinta mahdol‐
lista oktaanilukua alhaisemman
polttoaineen käyttäminen voi
aiheuttaa hallitsemattoman pala‐ misen ja moottorin vahingoittumi‐
sen.
Moottorikohtaiset oktaanilukuvaati‐
mukset ovat moottorin tietojen yleis‐
kuvauksessa 3 180. Maakohtainen
tarra polttoaineen täyttöaukon
läpässä voi ohittaa vaatimuksen.

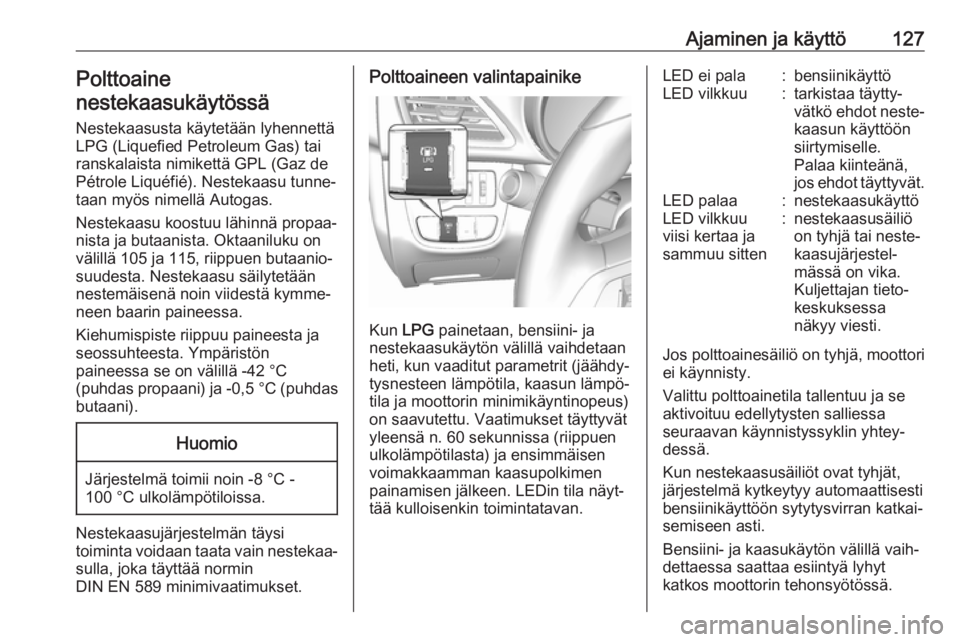

Ajaminen ja käyttö127Polttoaine
nestekaasukäytössä
Nestekaasusta käytetään lyhennettä
LPG (Liquefied Petroleum Gas) tai
ranskalaista nimikettä GPL (Gaz de
Pétrole Liquéfié). Nestekaasu tunne‐
taan myös nimellä Autogas.
Nestekaasu koostuu lähinnä propaa‐
nista ja butaanista. Oktaaniluku on
välillä 105 ja 115, riippuen butaanio‐
suudesta. Nestekaasu säilytetään
nestemäisenä noin viidestä kymme‐
neen baarin paineessa.
Kiehumispiste riippuu paineesta ja seossuhteesta. Ympäristön
paineessa se on välillä -42 °C
(puhdas propaani) ja -0,5 °C (puhdas
butaani).Huomio
Järjestelmä toimii noin -8 °C -
100 °C ulkolämpötiloissa.
Nestekaasujärjestelmän täysi
toiminta voidaan taata vain nestekaa‐
sulla, joka täyttää normin
DIN EN 589 minimivaatimukset.
Polttoaineen valintapainike
Kun LPG painetaan, bensiini- ja
nestekaasukäytön välillä vaihdetaan heti, kun vaaditut parametrit (jäähdy‐tysnesteen lämpötila, kaasun lämpö‐
tila ja moottorin minimikäyntinopeus)
on saavutettu. Vaatimukset täyttyvät
yleensä n. 60 sekunnissa (riippuen
ulkolämpötilasta) ja ensimmäisen
voimakkaamman kaasupolkimen
painamisen jälkeen. LEDin tila näyt‐
tää kulloisenkin toimintatavan.
LED ei pala:bensiinikäyttöLED vilkkuu:tarkistaa täytty‐
vätkö ehdot neste‐ kaasun käyttöön
siirtymiselle.
Palaa kiinteänä,
jos ehdot täyttyvät.LED palaa:nestekaasukäyttöLED vilkkuu
viisi kertaa ja
sammuu sitten:nestekaasusäiliö
on tyhjä tai neste‐
kaasujärjestel‐
mässä on vika.
Kuljettajan tieto‐
keskuksessa
näkyy viesti.
Jos polttoainesäiliö on tyhjä, moottori
ei käynnisty.
Valittu polttoainetila tallentuu ja se
aktivoituu edellytysten salliessa
seuraavan käynnistyssyklin yhtey‐
dessä.
Kun nestekaasusäiliöt ovat tyhjät,
järjestelmä kytkeytyy automaattisesti
bensiinikäyttöön sytytysvirran katkai‐
semiseen asti.
Bensiini- ja kaasukäytön välillä vaih‐
dettaessa saattaa esiintyä lyhyt
katkos moottorin tehonsyötössä.

128Ajaminen ja käyttöBensiinisäiliö on ajettava
kuuden kuukauden välein tyhjäksi
niin, että merkkivalo Y syttyy, ja sitten
täytettävä uudelleen. Tämä auttaa
ylläpitämään polttoaineen laadun ja
järjestelmän toiminnan bensiinikäy‐
tössä.
Auto on tankattava säännöllisin välia‐
join täyteen, jotta säiliö ei syövy.
Viat ja korjaustoimenpiteet
Jos kaasukäyttö ei ole mahdollista,
tarkista seuraavat:
● Onko kaasua riittävästi?
● Onko bensiiniä riittävästi käyn‐ nistystä varten?
Äärimmäisistä lämpötiloista ja
kaasun koostumuksesta johtuen
saattaa kestää hieman pidempään,
ennen kuin järjestelmä vaihtaa bensii‐
nikäytöstä kaasukäyttöön.
Äärimmäisissä olosuhteissa järjes‐ telmä saattaa myös vaihtaa takaisin
bensiinitoimintoon, jos minimivaati‐
mukset eivät täyty. Jos edellytykset
sallivat, voidaan nestekaasukäyttö
kytkeä manuaalisesti takaisin.Käänny kaikissa muissa häiriöta‐
pauksissa korjaamon puoleen.Huomio
Nestekaasujärjestelmän turvalli‐
suuden ja takuun säilyttämiseksi
vain koulutetut asiantuntijat
saavat tehdä järjestelmään
korjaus- ja säätötöitä.
Nestekaasulla on ominainen haju
(hajuste), jotta vuodot voidaan
havaita helposti.
9 Varoitus
Jos havaitset kaasun hajua
autossa tai sen lähellä, vaihda
välittömästi bensiinikäyttöön.
Tupakointi on kielletty. Ei avotulta
tai syttyviä materiaaleja.
Jos kaasun hajua ilmenee edelleen,
älä käynnistä moottoria. Korjauta
häiriön syy korjaamolla.
Maanalaisissa pysäköintilaitoksissa
tulee noudattaa pysäköintilaitoksen
ylläpitäjän ohjeita ja paikallista lain‐
säädäntöä.
Huomautus
Kytke onnettomuustilanteessa syty‐
tysvirta pois ja sammuta valot.
Tankkaaminen9 Vaara
Ennen kuin tankkaat, katkaise
sytytysvirta ja sammuta mahdolli‐
set palotilalla varustetut ulkopuoli‐ set lämmittimet.
Noudata tankatessasi tankkaus‐
paikan käyttö- ja turvallisuusoh‐
jeita.
