OPEL KARL 2017 Ohjekirja (in Finnish)

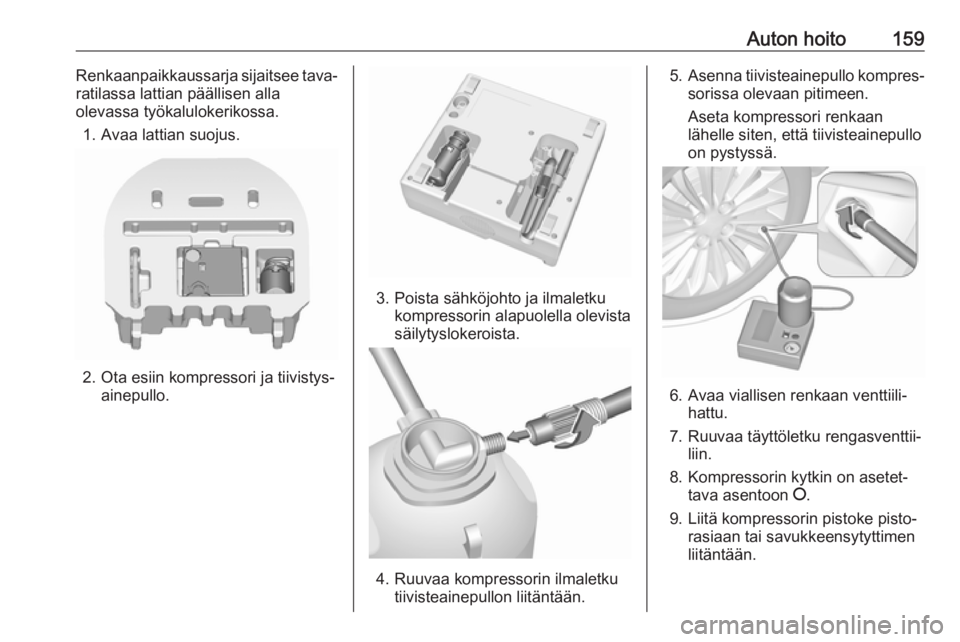

Auton hoito159Renkaanpaikkaussarja sijaitsee tava‐
ratilassa lattian päällisen alla
olevassa työkalulokerikossa.
1. Avaa lattian suojus.
2. Ota esiin kompressori ja tiivistys‐ ainepullo.
3. Poista sähköjohto ja ilmaletkukompressorin alapuolella olevista
säilytyslokeroista.
4. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään.
5.Asenna tiivisteainepullo kompres‐
sorissa olevaan pitimeen.
Aseta kompressori renkaan
lähelle siten, että tiivisteainepullo
on pystyssä.
6. Avaa viallisen renkaan venttiili‐ hattu.
7. Ruuvaa täyttöletku rengasventtii‐ liin.
8. Kompressorin kytkin on asetet‐ tava asentoon J.
9. Liitä kompressorin pistoke pisto‐ rasiaan tai savukkeensytyttimen
liitäntään.

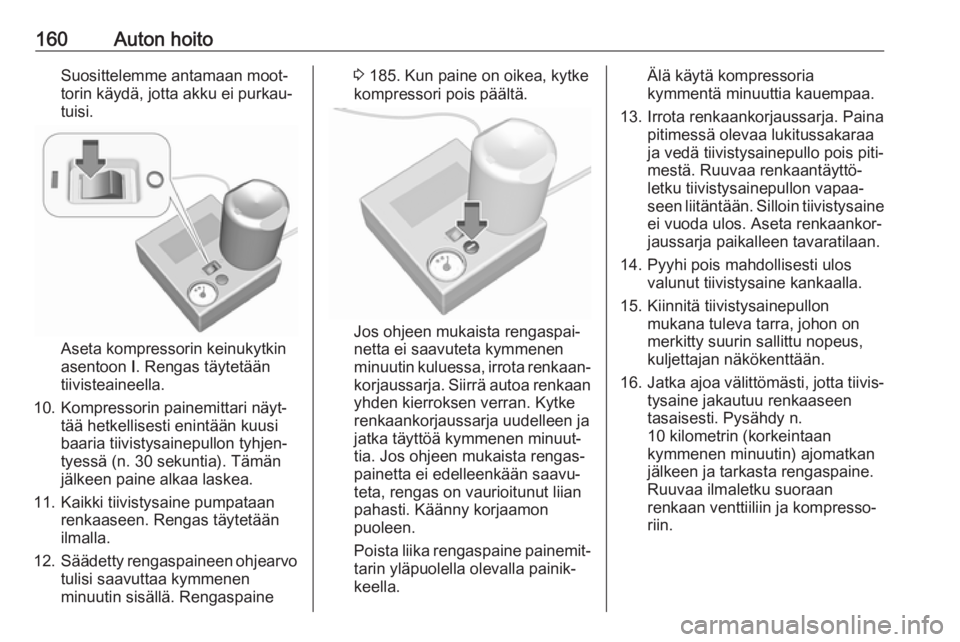

160Auton hoitoSuosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐ tuisi.
Aseta kompressorin keinukytkin
asentoon I. Rengas täytetään
tiivisteaineella.
10. Kompressorin painemittari näyt‐ tää hetkellisesti enintään kuusi
baaria tiivistysainepullon tyhjen‐
tyessä (n. 30 sekuntia). Tämän
jälkeen paine alkaa laskea.
11. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään
ilmalla.
12. Säädetty rengaspaineen ohjearvo
tulisi saavuttaa kymmenen
minuutin sisällä. Rengaspaine
3 185. Kun paine on oikea, kytke
kompressori pois päältä.
Jos ohjeen mukaista rengaspai‐
netta ei saavuteta kymmenen
minuutin kuluessa, irrota renkaan‐ korjaussarja. Siirrä autoa renkaan
yhden kierroksen verran. Kytke
renkaankorjaussarja uudelleen ja
jatka täyttöä kymmenen minuut‐
tia. Jos ohjeen mukaista rengas‐
painetta ei edelleenkään saavu‐
teta, rengas on vaurioitunut liian
pahasti. Käänny korjaamon
puoleen.
Poista liika rengaspaine painemit‐
tarin yläpuolella olevalla painik‐
keella.
Älä käytä kompressoria kymmentä minuuttia kauempaa.
13. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa
ja vedä tiivistysainepullo pois piti‐
mestä. Ruuvaa renkaantäyttö‐
letku tiivistysainepullon vapaa‐
seen liitäntään. Silloin tiivistysaine ei vuoda ulos. Aseta renkaankor‐
jaussarja paikalleen tavaratilaan.
14. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla.
15. Kiinnitä tiivistysainepullon mukana tuleva tarra, johon on
merkitty suurin sallittu nopeus,
kuljettajan näkökenttään.
16. Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen
tasaisesti. Pysähdy n.
10 kilometrin (korkeintaan
kymmenen minuutin) ajomatkan
jälkeen ja tarkasta rengaspaine.
Ruuvaa ilmaletku suoraan
renkaan venttiiliin ja kompresso‐
riin.

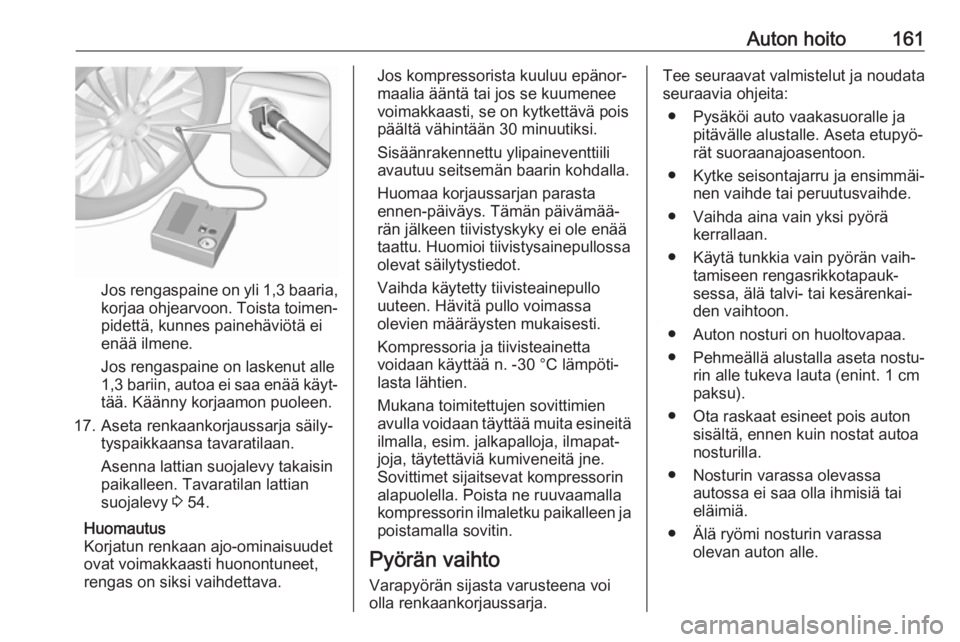

Auton hoito161
Jos rengaspaine on yli 1,3 baaria,
korjaa ohjearvoon. Toista toimen‐
pidettä, kunnes painehäviötä ei
enää ilmene.
Jos rengaspaine on laskenut alle
1,3 bariin, autoa ei saa enää käyt‐ tää. Käänny korjaamon puoleen.
17. Aseta renkaankorjaussarja säily‐ tyspaikkaansa tavaratilaan.
Asenna lattian suojalevy takaisin
paikalleen. Tavaratilan lattian
suojalevy 3 54.
Huomautus
Korjatun renkaan ajo-ominaisuudet
ovat voimakkaasti huonontuneet,
rengas on siksi vaihdettava.
Jos kompressorista kuuluu epänor‐
maalia ääntä tai jos se kuumenee
voimakkaasti, se on kytkettävä pois
päältä vähintään 30 minuutiksi.
Sisäänrakennettu ylipaineventtiili
avautuu seitsemän baarin kohdalla.
Huomaa korjaussarjan parasta
ennen-päiväys. Tämän päivämää‐
rän jälkeen tiivistyskyky ei ole enää
taattu. Huomioi tiivistysainepullossa
olevat säilytystiedot.
Vaihda käytetty tiivisteainepullo
uuteen. Hävitä pullo voimassa
olevien määräysten mukaisesti.
Kompressoria ja tiivisteainetta
voidaan käyttää n. -30 °C lämpöti‐
lasta lähtien.
Mukana toimitettujen sovittimien
avulla voidaan täyttää muita esineitä
ilmalla, esim. jalkapalloja, ilmapat‐
joja, täytettäviä kumiveneitä jne.
Sovittimet sijaitsevat kompressorin
alapuolella. Poista ne ruuvaamalla
kompressorin ilmaletku paikalleen ja
poistamalla sovitin.
Pyörän vaihto
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja.Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
● Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyö‐
rät suoraanajoasentoon.
● Kytke seisontajarru ja ensimmäi‐ nen vaihde tai peruutusvaihde.
● Vaihda aina vain yksi pyörä kerrallaan.
● Käytä tunkkia vain pyörän vaih‐ tamiseen rengasrikkotapauk‐
sessa, älä talvi- tai kesärenkai‐
den vaihtoon.
● Auton nosturi on huoltovapaa.
● Pehmeällä alustalla aseta nostu‐ rin alle tukeva lauta (enint. 1 cm
paksu).
● Ota raskaat esineet pois auton sisältä, ennen kuin nostat autoa
nosturilla.
● Nosturin varassa olevassa autossa ei saa olla ihmisiä tai
eläimiä.
● Älä ryömi nosturin varassa olevan auton alle.

162Auton hoito● Älä käynnistä moottoria autonollessa nosturin varassa.
● Puhdista pyöränmutterit ja kier‐ teet puhtaalla kankaalla ennen
pyörän asentamista.9 Varoitus
Älä rasvaa pyöränpultteja, pyörän‐
muttereita tai kartiomuttereita.
1. Teräsvanteet:
Vedä pyöränsuojus irti. Pulttien suojuksilla varustetut
kevytmetallivanteet
Vapauta pyöränpulttien suojukset ruuvitaltalla ja poista ne. Pane
vanteen ja ruuvitaltan väliin
suojaksi pehmeä riepu.
Keskisuojuksilla varustetut
kevytmetallivanteet
Aseta ulosvetäjä keskisuojuksen
avoimeen aukkoon ja irrota
suojus vanteesta. Auton työkalut
3 151.
2. Aseta pyöränavain varmistaen,
että se asettuu lujasti paikalleen,
ja löysää jokaista pyöränpulttia
puoli kierrosta.
Pyörät on saatettu suojata lukko‐
pulteilla. Näiden erikoispulttien
löysäämiseksi on pultin kantaan
ensin kiinnitettävä lukittuvien
pyöränpulttien sovitin ennen
pyörän avaimen asentamista.
Sovitin sijaitsee käsinelokerossa.3. Varmista, että nosturi on oikein sijoitettu soveltuvan nostokohdanalle.

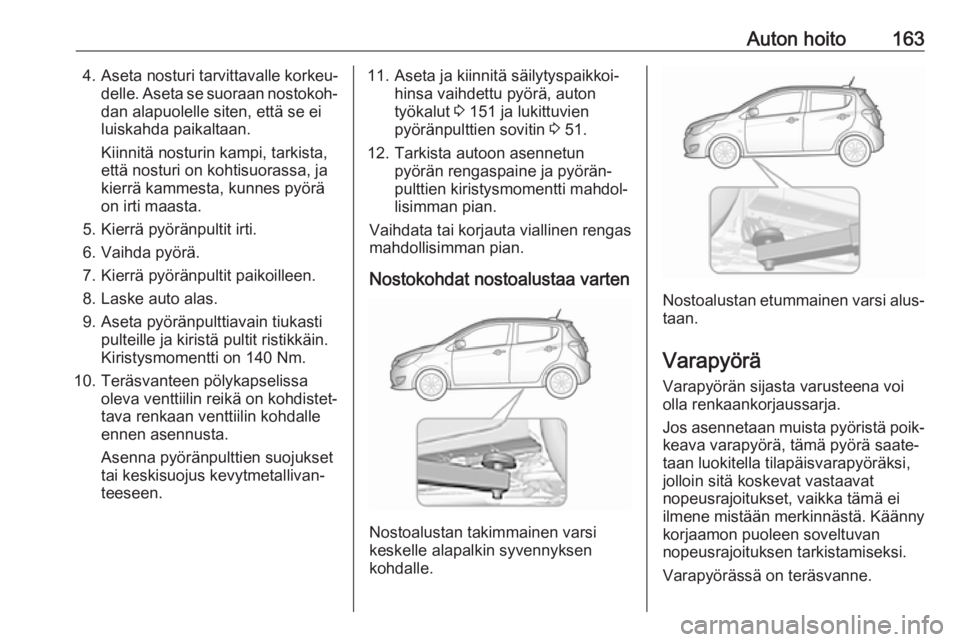

Auton hoito1634. Aseta nosturi tarvittavalle korkeu‐delle. Aseta se suoraan nostokoh‐dan alapuolelle siten, että se ei
luiskahda paikaltaan.
Kiinnitä nosturin kampi, tarkista,
että nosturi on kohtisuorassa, ja
kierrä kammesta, kunnes pyörä
on irti maasta.
5. Kierrä pyöränpultit irti.
6. Vaihda pyörä.
7. Kierrä pyöränpultit paikoilleen.
8. Laske auto alas.
9. Aseta pyöränpulttiavain tiukasti pulteille ja kiristä pultit ristikkäin.
Kiristysmomentti on 140 Nm.
10. Teräsvanteen pölykapselissa oleva venttiilin reikä on kohdistet‐
tava renkaan venttiilin kohdalle
ennen asennusta.
Asenna pyöränpulttien suojukset
tai keskisuojus kevytmetallivan‐
teeseen.11. Aseta ja kiinnitä säilytyspaikkoi‐ hinsa vaihdettu pyörä, auton
työkalut 3 151 ja lukittuvien
pyöränpulttien sovitin 3 51.
12. Tarkista autoon asennetun pyörän rengaspaine ja pyörän‐
pulttien kiristysmomentti mahdol‐
lisimman pian.
Vaihdata tai korjauta viallinen rengas
mahdollisimman pian.
Nostokohdat nostoalustaa varten
Nostoalustan takimmainen varsi
keskelle alapalkin syvennyksen
kohdalle.
Nostoalustan etummainen varsi alus‐
taan.
Varapyörä Varapyörän sijasta varusteena voi
olla renkaankorjaussarja.
Jos asennetaan muista pyöristä poik‐
keava varapyörä, tämä pyörä saate‐
taan luokitella tilapäisvarapyöräksi,
jolloin sitä koskevat vastaavat
nopeusrajoitukset, vaikka tämä ei
ilmene mistään merkinnästä. Käänny
korjaamon puoleen soveltuvan
nopeusrajoituksen tarkistamiseksi.
Varapyörässä on teräsvanne.

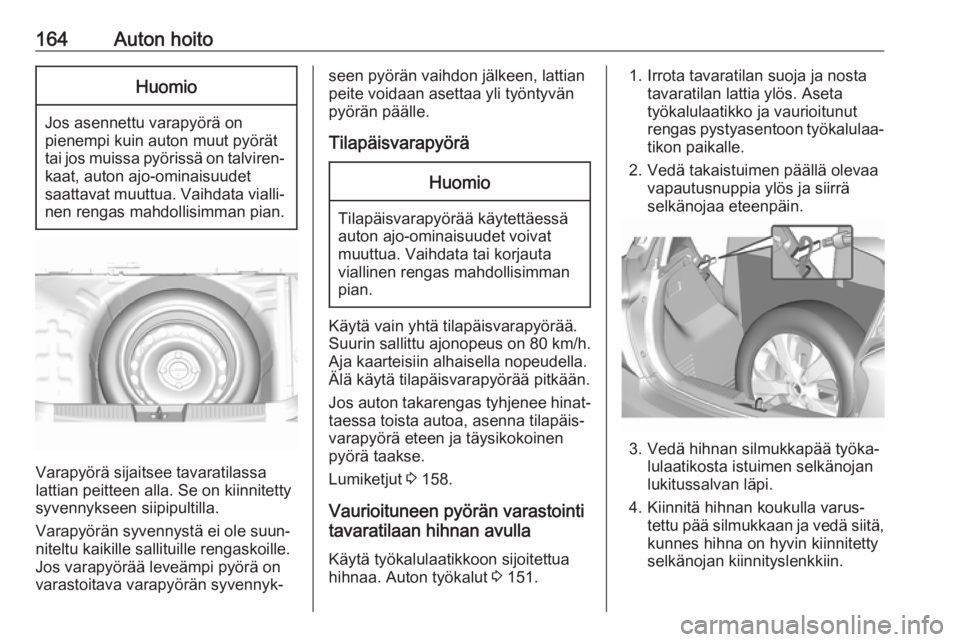

164Auton hoitoHuomio
Jos asennettu varapyörä on
pienempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐ kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐
nen rengas mahdollisimman pian.
Varapyörä sijaitsee tavaratilassa
lattian peitteen alla. Se on kiinnitetty
syvennykseen siipipultilla.
Varapyörän syvennystä ei ole suun‐
niteltu kaikille sallituille rengaskoille.
Jos varapyörää leveämpi pyörä on
varastoitava varapyörän syvennyk‐
seen pyörän vaihdon jälkeen, lattian
peite voidaan asettaa yli työntyvän pyörän päälle.
TilapäisvarapyöräHuomio
Tilapäisvarapyörää käytettäessä
auton ajo-ominaisuudet voivat
muuttua. Vaihdata tai korjauta
viallinen rengas mahdollisimman
pian.
Käytä vain yhtä tilapäisvarapyörää. Suurin sallittu ajonopeus on 80 km/h.
Aja kaarteisiin alhaisella nopeudella.
Älä käytä tilapäisvarapyörää pitkään.
Jos auton takarengas tyhjenee hinat‐ taessa toista autoa, asenna tilapäis‐
varapyörä eteen ja täysikokoinen
pyörä taakse.
Lumiketjut 3 158.
Vaurioituneen pyörän varastointi
tavaratilaan hihnan avulla
Käytä työkalulaatikkoon sijoitettua
hihnaa. Auton työkalut 3 151.
1. Irrota tavaratilan suoja ja nosta
tavaratilan lattia ylös. Aseta
työkalulaatikko ja vaurioitunut
rengas pystyasentoon työkalulaa‐ tikon paikalle.
2. Vedä takaistuimen päällä olevaa vapautusnuppia ylös ja siirrä
selkänojaa eteenpäin.
3. Vedä hihnan silmukkapää työka‐ lulaatikosta istuimen selkänojan
lukitussalvan läpi.
4. Kiinnitä hihnan koukulla varus‐ tettu pää silmukkaan ja vedä siitä,
kunnes hihna on hyvin kiinnitetty
selkänojan kiinnityslenkkiin.

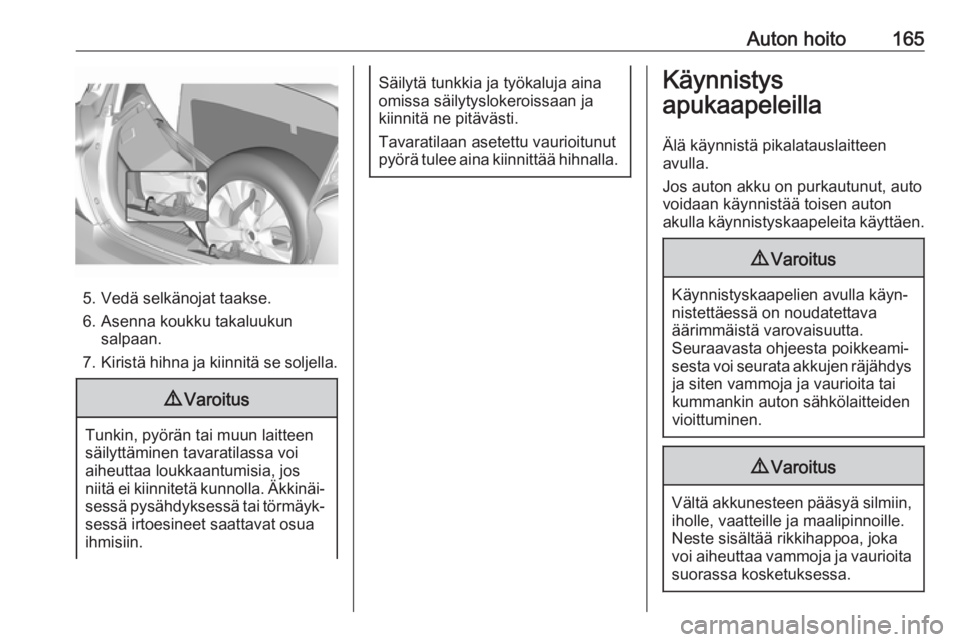

Auton hoito165
5. Vedä selkänojat taakse.
6. Asenna koukku takaluukun salpaan.
7. Kiristä hihna ja kiinnitä se soljella.
9 Varoitus
Tunkin, pyörän tai muun laitteen
säilyttäminen tavaratilassa voi
aiheuttaa loukkaantumisia, jos
niitä ei kiinnitetä kunnolla. Äkkinäi‐ sessä pysähdyksessä tai törmäyk‐
sessä irtoesineet saattavat osua
ihmisiin.
Säilytä tunkkia ja työkaluja aina
omissa säilytyslokeroissaan ja
kiinnitä ne pitävästi.
Tavaratilaan asetettu vaurioitunut
pyörä tulee aina kiinnittää hihnalla.Käynnistys
apukaapeleilla
Älä käynnistä pikalatauslaitteen
avulla.
Jos auton akku on purkautunut, auto voidaan käynnistää toisen autonakulla käynnistyskaapeleita käyttäen.9 Varoitus
Käynnistyskaapelien avulla käyn‐
nistettäessä on noudatettava
äärimmäistä varovaisuutta.
Seuraavasta ohjeesta poikkeami‐
sesta voi seurata akkujen räjähdys ja siten vammoja ja vaurioita tai
kummankin auton sähkölaitteiden
vioittuminen.
9 Varoitus
Vältä akkunesteen pääsyä silmiin,
iholle, vaatteille ja maalipinnoille.
Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita
suorassa kosketuksessa.

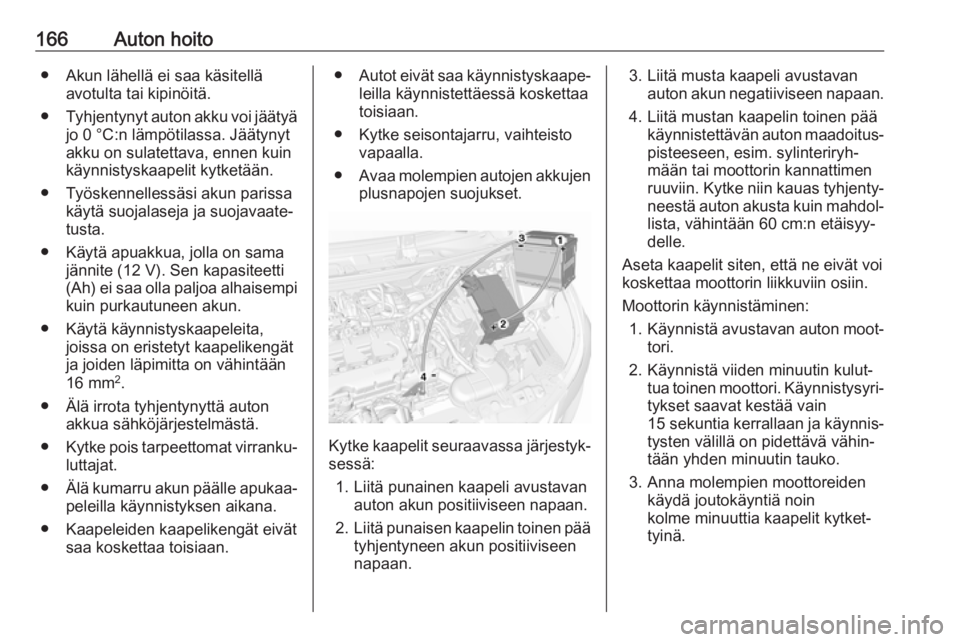

166Auton hoito● Akun lähellä ei saa käsitelläavotulta tai kipinöitä.
● Tyhjentynyt auton akku voi jäätyä
jo 0 °C:n lämpötilassa. Jäätynyt
akku on sulatettava, ennen kuin
käynnistyskaapelit kytketään.
● Työskennellessäsi akun parissa käytä suojalaseja ja suojavaate‐
tusta.
● Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti(Ah) ei saa olla paljoa alhaisempi
kuin purkautuneen akun.
● Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät
ja joiden läpimitta on vähintään
16 mm 2
.
● Älä irrota tyhjentynyttä auton akkua sähköjärjestelmästä.
● Kytke pois tarpeettomat virranku‐
luttajat.
● Älä kumarru akun päälle apukaa‐
peleilla käynnistyksen aikana.
● Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan.●Autot eivät saa käynnistyskaape‐
leilla käynnistettäessä koskettaa
toisiaan.
● Kytke seisontajarru, vaihteisto vapaalla.
● Avaa molempien autojen akkujen
plusnapojen suojukset.
Kytke kaapelit seuraavassa järjestyk‐sessä:
1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan.
2. Liitä punaisen kaapelin toinen pää
tyhjentyneen akun positiiviseen
napaan.
3. Liitä musta kaapeli avustavan auton akun negatiiviseen napaan.
4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoitus‐
pisteeseen, esim. sylinteriryh‐
mään tai moottorin kannattimen
ruuviin. Kytke niin kauas tyhjenty‐ neestä auton akusta kuin mahdol‐
lista, vähintään 60 cm:n etäisyy‐
delle.
Aseta kaapelit siten, että ne eivät voi
koskettaa moottorin liikkuviin osiin.
Moottorin käynnistäminen: 1. Käynnistä avustavan auton moot‐
tori.
2. Käynnistä viiden minuutin kulut‐ tua toinen moottori. Käynnistysyri‐tykset saavat kestää vain
15 sekuntia kerrallaan ja käynnis‐
tysten välillä on pidettävä vähin‐
tään yhden minuutin tauko.
3. Anna molempien moottoreiden käydä joutokäyntiä noin
kolme minuuttia kaapelit kytket‐
tyinä.

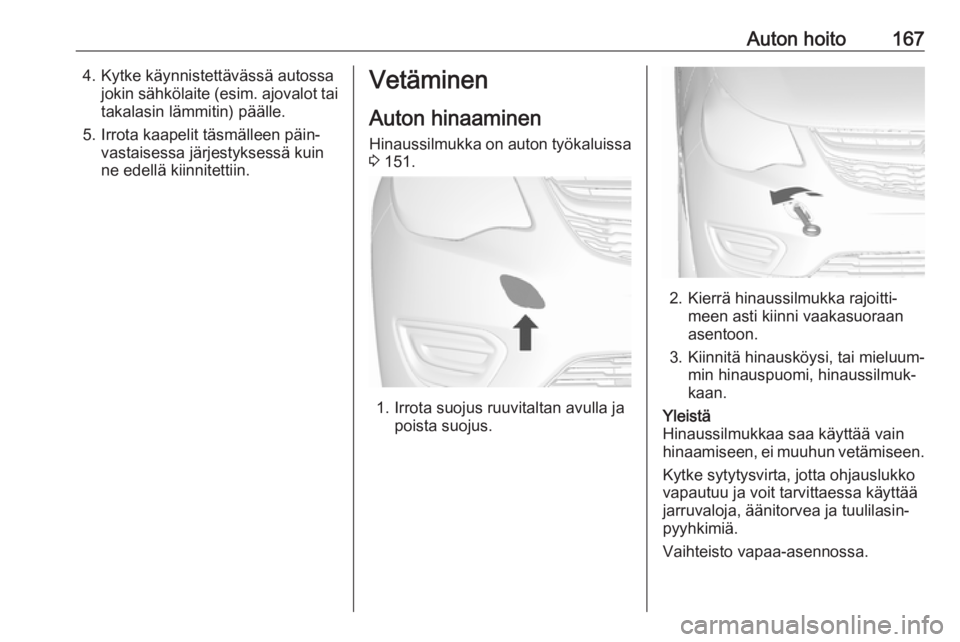

Auton hoito1674. Kytke käynnistettävässä autossajokin sähkölaite (esim. ajovalot taitakalasin lämmitin) päälle.
5. Irrota kaapelit täsmälleen päin‐ vastaisessa järjestyksessä kuin
ne edellä kiinnitettiin.Vetäminen
Auton hinaaminen
Hinaussilmukka on auton työkaluissa 3 151.
1. Irrota suojus ruuvitaltan avulla ja
poista suojus.
2. Kierrä hinaussilmukka rajoitti‐meen asti kiinni vaakasuoraan
asentoon.
3. Kiinnitä hinausköysi, tai mieluum‐ min hinauspuomi, hinaussilmuk‐
kaan.
Yleistä
Hinaussilmukkaa saa käyttää vain
hinaamiseen, ei muuhun vetämiseen.
Kytke sytytysvirta, jotta ohjauslukko
vapautuu ja voit tarvittaessa käyttää
jarruvaloja, äänitorvea ja tuulilasin‐
pyyhkimiä.
Vaihteisto vapaa-asennossa.

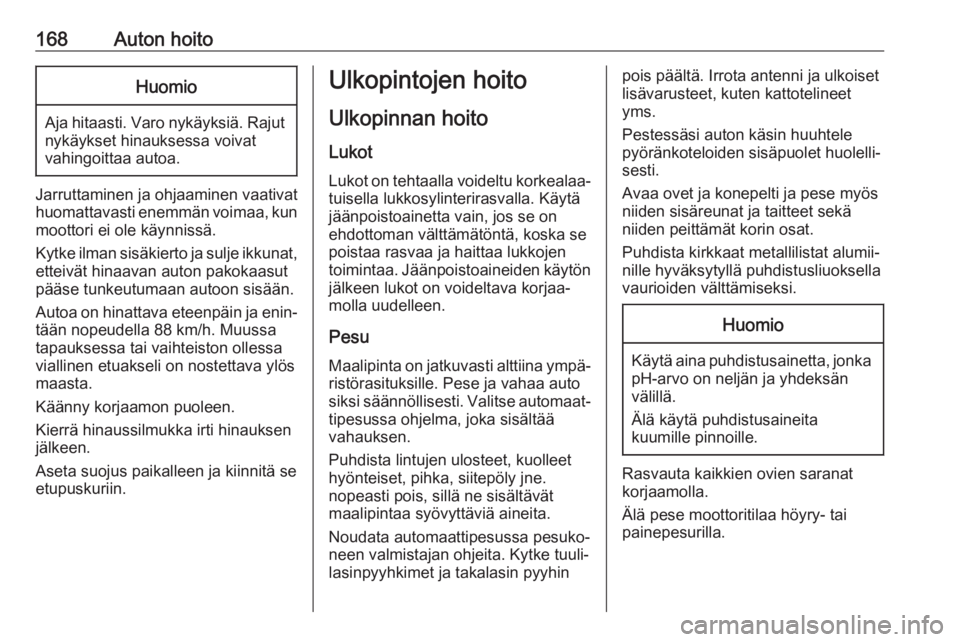

168Auton hoitoHuomio
Aja hitaasti. Varo nykäyksiä. Rajut
nykäykset hinauksessa voivat
vahingoittaa autoa.
Jarruttaminen ja ohjaaminen vaativat
huomattavasti enemmän voimaa, kun moottori ei ole käynnissä.
Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut
pääse tunkeutumaan autoon sisään.
Autoa on hinattava eteenpäin ja enin‐
tään nopeudella 88 km/h. Muussa tapauksessa tai vaihteiston ollessa
viallinen etuakseli on nostettava ylös
maasta.
Käänny korjaamon puoleen.
Kierrä hinaussilmukka irti hinauksen
jälkeen.
Aseta suojus paikalleen ja kiinnitä se etupuskuriin.
Ulkopintojen hoito
Ulkopinnan hoito
Lukot Lukot on tehtaalla voideltu korkealaa‐
tuisella lukkosylinterirasvalla. Käytä
jäänpoistoainetta vain, jos se on
ehdottoman välttämätöntä, koska se
poistaa rasvaa ja haittaa lukkojen
toimintaa. Jäänpoistoaineiden käytön jälkeen lukot on voideltava korjaa‐
molla uudelleen.
Pesu Maalipinta on jatkuvasti alttiina ympä‐
ristörasituksille. Pese ja vahaa auto
siksi säännöllisesti. Valitse automaat‐
tipesussa ohjelma, joka sisältää
vahauksen.
Puhdista lintujen ulosteet, kuolleet
hyönteiset, pihka, siitepöly jne.
nopeasti pois, sillä ne sisältävät
maalipintaa syövyttäviä aineita.
Noudata automaattipesussa pesuko‐
neen valmistajan ohjeita. Kytke tuuli‐ lasinpyyhkimet ja takalasin pyyhinpois päältä. Irrota antenni ja ulkoiset
lisävarusteet, kuten kattotelineet
yms.
Pestessäsi auton käsin huuhtele
pyöränkoteloiden sisäpuolet huolelli‐
sesti.
Avaa ovet ja konepelti ja pese myös
niiden sisäreunat ja taitteet sekä
niiden peittämät korin osat.
Puhdista kirkkaat metallilistat alumii‐ nille hyväksytyllä puhdistusliuoksellavaurioiden välttämiseksi.Huomio
Käytä aina puhdistusainetta, jonka pH-arvo on neljän ja yhdeksän
välillä.
Älä käytä puhdistusaineita
kuumille pinnoille.
Rasvauta kaikkien ovien saranat
korjaamolla.
Älä pese moottoritilaa höyry- tai
painepesurilla.
