Cuidado del vehículo169encendido. Los sensores se empare‐
jan con las posiciones del neumático/
llanta, utilizando una herramienta de
aprendizaje, en el siguiente orden:
rueda delantera del lado izquierdo,
rueda delantera del lado derecho,
rueda trasera del lado derecho y
rueda trasera del lado izquierdo. El
intermitente de la posición activa
actualmente se ilumina hasta que se
empareje el sensor.
Consulte con un taller para su revi‐
sión. Hay un plazo de 2 minutos para
emparejar la primera posición de
rueda y de 5 minutos en total para las
cuatro posiciones. Si tarda más, el
proceso de emparejamiento se
cancela y hay que volver a empezar.
El proceso de ajuste del sensor de
presión de los neumáticos es:
1. Accione el freno de estaciona‐ miento.
2. Conecte el encendido. 3. En vehículos con cambio manual:
seleccione cambio muerto.4. Usar MENU en la palanca para
seleccionar el Menú de
información del vehículo en el
centro de información del conduc‐ tor.
5. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.
6. Pulse SET/CLR para empezar el
proceso de emparejamiento de
los sensores. Debería visuali‐
zarse un mensaje solicitando la
aceptación del proceso.
7. Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
8. Empiece por la rueda delantera del lado izquierdo.
9. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐ tico, cerca del vástago de la
válvula. Luego pulse el botón para
activar el sensor de presión de los neumáticos. Un toque de la
bocina confirma que el código deidentificación del sensor ha sido
emparejado con esta posición de
la rueda.
10. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 9.
11. Continúe con la rueda trasera derecha y repita el procedimiento
del paso 9.
12. Continúe con la rueda trasera izquierda y repita el procedi‐
miento del paso 9. La bocina
suena dos veces para indicar que el código de identificación del
sensor ha sido emparejado con la
rueda trasera izquierda y que el
proceso de emparejamiento de
los sensores de presión de los
neumáticos no está activo.
13. Desconecte el encendido.
14. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de información de los
neumáticos.
15. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 81.

170Cuidado del vehículoProfundidad del dibujoCompruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los
neumáticos deben sustituirse al
alcanzar el dibujo una profundidad de
2-3 mm (neumáticos de invierno: a
los 4 mm).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe
en más de 2 mm.
La profundidad mínima autorizada
legalmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐
dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica
mediante marcas en el flanco del
neumático.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐ tuir los neumáticos cada 6 años.
Cambio del tamaño de neumáticos y llantas
Si se utilizan neumáticos con un
tamaño diferente a los montados de
fábrica, puede ser necesario repro‐
gramar la presión nominal de los
neumáticos y realizar otras modifica‐
ciones en el vehículo.
Al cambiar a neumáticos de otro
tamaño, haga sustituir la pegatina
con la presión de los neumáticos
3 166.9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su
vehículo.
Tapacubos
Se deben utilizar tapacubos y neumá‐
ticos homologados por el fabricante
para el vehículo correspondiente, que cumplen todos los requisitos de la
combinación de llanta y neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.

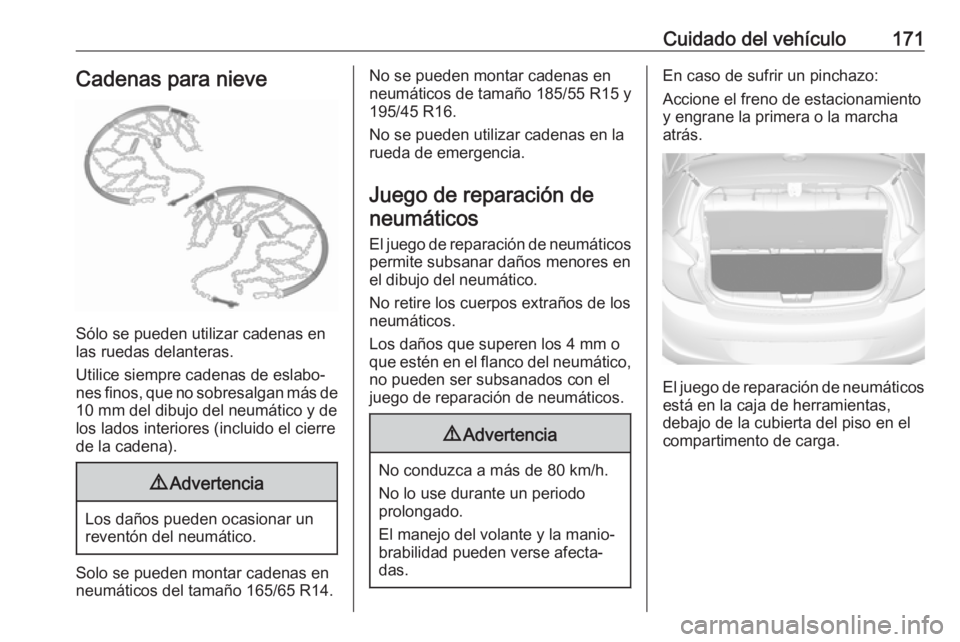

Cuidado del vehículo171Cadenas para nieve
Sólo se pueden utilizar cadenas en
las ruedas delanteras.
Utilice siempre cadenas de eslabo‐
nes finos, que no sobresalgan más de 10 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).
9 Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Solo se pueden montar cadenas en
neumáticos del tamaño 165/65 R14.
No se pueden montar cadenas en
neumáticos de tamaño 185/55 R15 y 195/45 R16.
No se pueden utilizar cadenas en la
rueda de emergencia.
Juego de reparación deneumáticos
El juego de reparación de neumáticos permite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o
que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo
prolongado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐
das.
En caso de sufrir un pinchazo:
Accione el freno de estacionamiento
y engrane la primera o la marcha
atrás.
El juego de reparación de neumáticos está en la caja de herramientas,
debajo de la cubierta del piso en el
compartimento de carga.

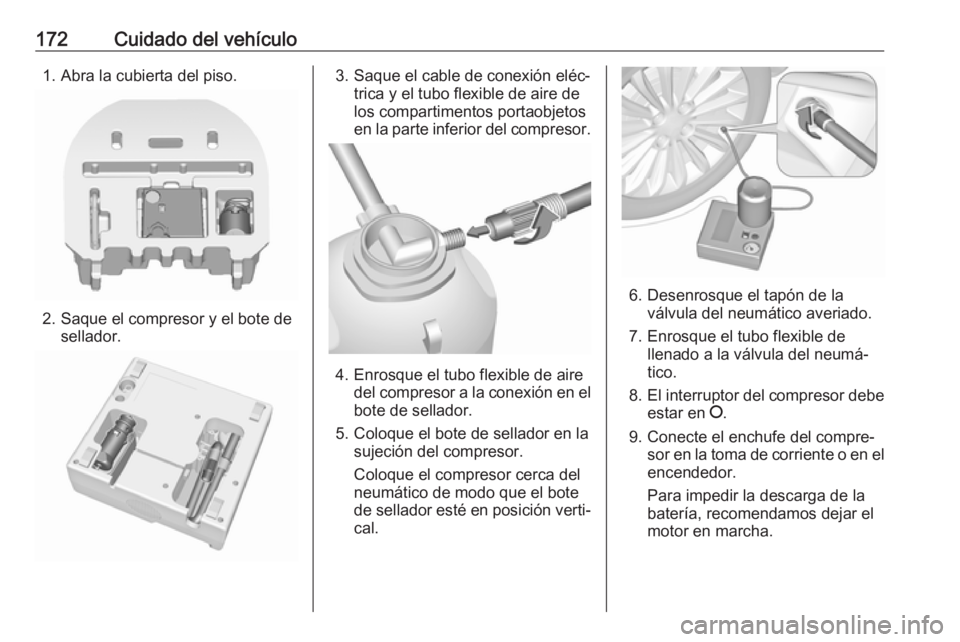

172Cuidado del vehículo1. Abra la cubierta del piso.
2. Saque el compresor y el bote desellador.
3. Saque el cable de conexión eléc‐ trica y el tubo flexible de aire de
los compartimentos portaobjetos
en la parte inferior del compresor.
4. Enrosque el tubo flexible de aire del compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.
6. Desenrosque el tapón de la válvula del neumático averiado.
7. Enrosque el tubo flexible de llenado a la válvula del neumá‐
tico.
8. El interruptor del compresor debe
estar en J.
9. Conecte el enchufe del compre‐ sor en la toma de corriente o en elencendedor.
Para impedir la descarga de la
batería, recomendamos dejar el
motor en marcha.

Cuidado del vehículo173
Ponga el interruptor basculante
del compresor en I. El neumático
se llenará con el sellador.
10. Mientras se vacía el bote de sella‐
dor (unos 30 segundos), el manó‐ metro del compresor puede llegar
a mostrar brevemente presiones
de hasta 6 bar. Posteriormente, la presión empieza a descender.
11. Todo el sellador se bombea al interior del neumático. A conti‐
nuación, se infla el neumático.
12. La presión prescrita para el neumático debería alcanzarse en
un plazo de 10 minutos.
Presión de los neumáticos
3 198.
Una vez alcanzada la presión
correcta, desconecte el compre‐
sor.
Si la presión prescrita no se
alcanza en un plazo de
10 minutos, desconecte el juego
de reparación de neumáticos.
Haga girar el neumático una
vuelta completa. Vuelva a conec‐
tar el juego de reparación de
neumáticos y continúe el proceso
de inflado durante otros
10 minutos. Si aún no se alcanza
la presión prescrita, significa que
el daño del neumático es dema‐
siado grave. Recurra a la ayuda
de un taller.
Vacíe el exceso de presión de los neumáticos mediante el botón
situado encima del indicador de
presión.
El compresor no debe estar en
servicio más de 10 minutos.
13. Desacople el juego de reparación
de neumáticos. Pulse la pestaña
que hay en el soporte para
desmontar el bote de sellador del
soporte. Enrosque el tubo flexible
de inflado a la conexión libre del
bote de sellador. Esto evita fugas
de sellador. Guarde el juego de
reparación de neumáticos en el
compartimento de carga.
14. Elimine el exceso de sellador con
un paño.
15. La pegatina que se adjunta con el
bote de sellador, que indica la
velocidad máxima autorizada,
debe colocarse en el campo visual del conductor.
16. Continúe la marcha inmediata‐ mente para que el sellador se
distribuya uniformemente en el
neumático. Después de conducir
unos 10 km (no más de
10 minutos), deténgase y

174Cuidado del vehículocompruebe la presión del neumá‐
tico. Para ello, conecte directa‐
mente el tubo flexible de aire a la
válvula del neumático y al
compresor.
Si la presión del neumático es
superior a 1,3 bar, ajústela al valor
prescrito. Repita el procedimiento hasta que no haya más pérdida
de presión.
Si la presión del neumático es
inferior a 1,3 bar, no se puede
circular con el vehículo. Recurra a la ayuda de un taller.
17. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Vuelva a colocar la cubierta del
piso.
Cubierta del portaobjetos del piso trasero 3 57.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es recomendable sustituir dicho
neumático.
Si el compresor produce ruidos
anómalos o se calienta, déjelo
desconectado durante al menos
30 minutos.
La válvula de seguridad integrada
se abre a una presión de siete bares.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su capacidad de sellado. Compruebe la fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez
usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.Los adaptadores suministrados se
pueden utilizar para bombear otros componentes, por ejemplo, balones
de fútbol, colchones neumáticos,
botes neumáticos, etc. Se encuen‐
tran ubicados en la parte inferior del compresor. Para desmontarlos,
enrosque el tubo flexible de aire del
compresor y extraiga el adaptador.
Cambio de ruedas Algunos vehículos están equipados
con un juego de reparación de
neumáticos en vez de una rueda de
repuesto.
Se deben efectuar los preparativos y
observar las indicaciones siguientes:
● Aparque el vehículo en una superficie nivelada, firme y no
deslizante. Las ruedas delante‐
ras deben estar en posición de marcha en línea recta.
● Accione el freno de estaciona‐ miento y engrane la primera o la
marcha atrás.
● Nunca cambie más de una rueda
simultáneamente.

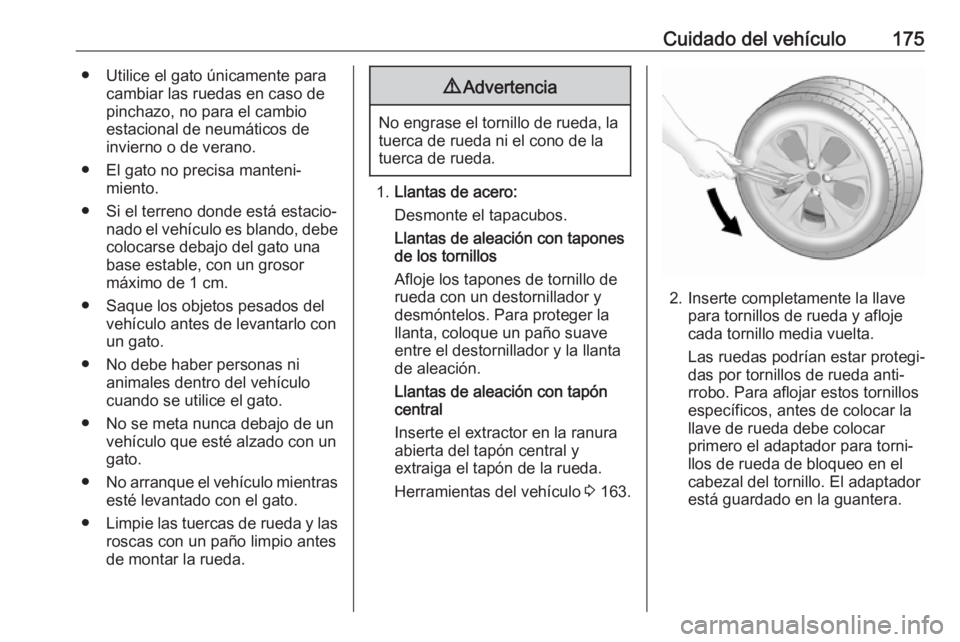

Cuidado del vehículo175● Utilice el gato únicamente paracambiar las ruedas en caso depinchazo, no para el cambio
estacional de neumáticos de
invierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una
base estable, con un grosor
máximo de 1 cm.
● Saque los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni animales dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
● No arranque el vehículo mientras
esté levantado con el gato.
● Limpie las tuercas de rueda y las
roscas con un paño limpio antes
de montar la rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Llantas de acero:
Desmonte el tapacubos.Llantas de aleación con tapones
de los tornillos
Afloje los tapones de tornillo de
rueda con un destornillador y
desmóntelos. Para proteger la
llanta, coloque un paño suave
entre el destornillador y la llanta
de aleación.
Llantas de aleación con tapón
central
Inserte el extractor en la ranura
abierta del tapón central y
extraiga el tapón de la rueda.
Herramientas del vehículo 3 163.
2. Inserte completamente la llave
para tornillos de rueda y afloje
cada tornillo media vuelta.
Las ruedas podrían estar protegi‐
das por tornillos de rueda anti‐
rrobo. Para aflojar estos tornillos
específicos, antes de colocar la
llave de rueda debe colocar
primero el adaptador para torni‐
llos de rueda de bloqueo en el
cabezal del tornillo. El adaptador
está guardado en la guantera.

176Cuidado del vehículo
3. Asegúrese de que el gato estábien colocado en el punto de
elevación correspondiente del
vehículo.
4. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Acople la manivela del gato y, con el gato correctamente alineado,
gire la manivela hasta que la
rueda se despegue del suelo.
5. Desenrosque los tornillos de rueda.
6. Cambie la rueda.
7. Enrosque los tornillos de rueda.
8. Baje el vehículo.
9. Inserte completamente la llave para tornillos de rueda que está
colocada con seguridad y apriete
los tornillos siguiendo un orden en cruz. El par de apriete es de
140 Nm.
10. Alinee el orificio para la válvula en
el tapacubos de la llanta de acero con la válvula del neumático
antes del montaje.
Monte los tapones de los tornillos de la rueda o el tapón central en
la llanta de aleación.11. Guarde y fije la rueda sustituida, las herramientas de vehículo
3 163 y el adaptador para los
tornillos de rueda de bloqueo
3 53.
12. Compruebe la presión del neumá‐
tico montado y el par de apriete
del perno de la rueda lo antes
posible.
Haga sustituir o reparar el neumático
averiado lo antes posible.
Posición de elevación para la
plataforma elevadora

Cuidado del vehículo177Posición del brazo trasero de la plata‐
forma elevadora, ubicado centrado
bajo el rebaje del estribo.
Posición del brazo trasero de la plata‐
forma de elevación en los bajos del
vehículo.
Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de
neumáticos en vez de una rueda de
repuesto.
La rueda de repuesto puede clasifi‐
carse como una rueda de emergen‐
cia dependiendo del tamaño respecto
a las otras ruedas montadas y de la
legislación nacional. En este caso, se
aplica una velocidad máxima permi‐
tida incluso aunque ninguna etiqueta
de la rueda de repuesto lo indique.
La rueda de repuesto tiene una llanta de acero.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de
invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto está situada enel compartimento de carga, debajo de
la cubierta del piso. Está fijada en el
rebaje mediante un tornillo de mari‐
posa.
El hueco de la rueda de repuesto no está diseñado para todos los tama‐
ños de neumáticos permitidos. Si una rueda es más ancha que la de
repuesto, se debe guardar en el
hueco de la rueda de repuesto
después de cambiar las ruedas; la
cubierta del piso puede colocarse
encima de la rueda que sobresale.
Rueda de emergenciaAtención
El uso de la rueda de emergencia
puede afectar al comportamiento
de marcha. Haga sustituir o repa‐
rar el neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período
de tiempo prolongado.

178Cuidado del vehículoSi se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo,
monte la rueda de emergencia en el
eje delantero y una rueda normal en el eje trasero.
Cadenas para nieve 3 171.
Guardar una rueda dañada en el
compartimento de carga con una
correa
Utilice la correa incluida en la caja de herramientas.
Herramientas del vehículo 3 163.
1. Desmonte la cubierta del compar‐
timento de carga y levante el piso
del compartimento de carga.
Coloque la caja de herramientas
y la rueda dañada verticalmente en el compartimento.
2. Tire de la manilla de liberación de
la parte superior del asiento
trasero y mueva el respaldo hacia delante.
3. Introduzca el extremo en bucle de
la correa de la caja de herramien‐
tas en el cierre del respaldo del
asiento.
4. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐
tamente en el cierre del respaldo.5. Tire hacia atrás de los respaldos.
6. Coloque el gancho en el cierre del
portón trasero.
7. Tense la correa y fíjela con la hebilla.
9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
