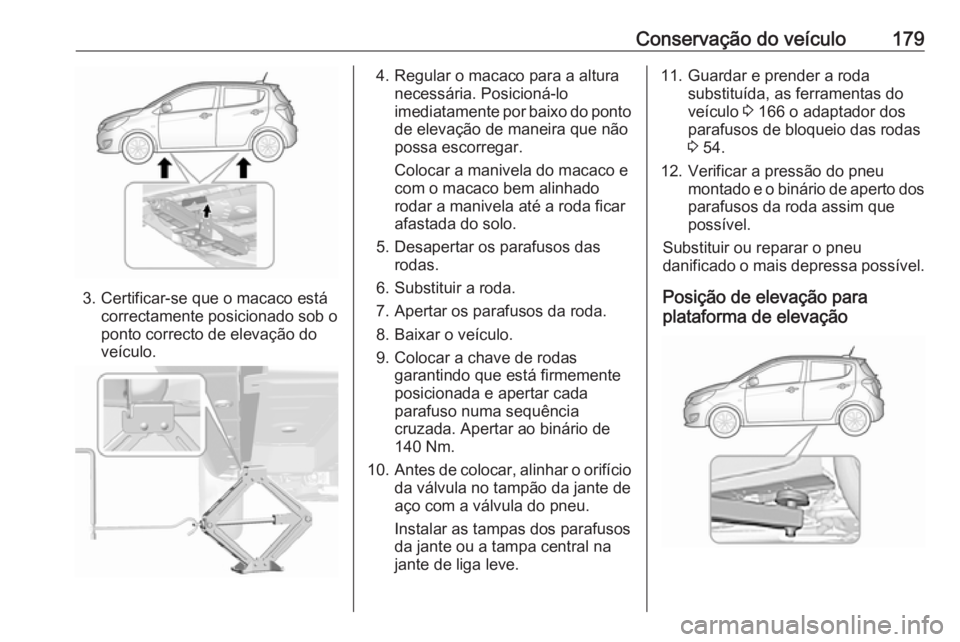

Conservação do veículo179
3. Certificar-se que o macaco estácorrectamente posicionado sob o
ponto correcto de elevação do
veículo.
4. Regular o macaco para a altura necessária. Posicioná-lo
imediatamente por baixo do ponto de elevação de maneira que não
possa escorregar.
Colocar a manivela do macaco e
com o macaco bem alinhado
rodar a manivela até a roda ficar
afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda.
7. Apertar os parafusos da roda.
8. Baixar o veículo.
9. Colocar a chave de rodas garantindo que está firmemente
posicionada e apertar cada
parafuso numa sequência
cruzada. Apertar ao binário de
140 Nm.
10. Antes de colocar, alinhar o orifício
da válvula no tampão da jante de
aço com a válvula do pneu.
Instalar as tampas dos parafusos
da jante ou a tampa central na
jante de liga leve.11. Guardar e prender a roda substituída, as ferramentas do
veículo 3 166 o adaptador dos
parafusos de bloqueio das rodas
3 54.
12. Verificar a pressão do pneu montado e o binário de aperto dosparafusos da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.
Posição de elevação para
plataforma de elevação

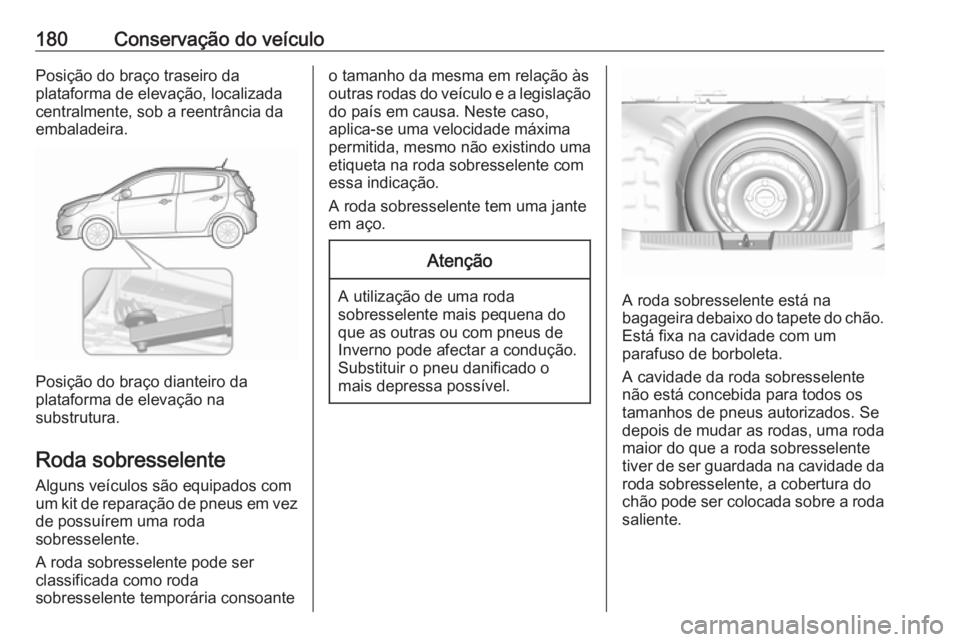

180Conservação do veículoPosição do braço traseiro da
plataforma de elevação, localizada
centralmente, sob a reentrância da
embaladeira.
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação de pneus em vez
de possuírem uma roda
sobresselente.
A roda sobresselente pode ser
classificada como roda
sobresselente temporária consoante
o tamanho da mesma em relação às
outras rodas do veículo e a legislação
do país em causa. Neste caso,
aplica-se uma velocidade máxima
permitida, mesmo não existindo uma
etiqueta na roda sobresselente com
essa indicação.
A roda sobresselente tem uma jante
em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.A roda sobresselente está na
bagageira debaixo do tapete do chão. Está fixa na cavidade com um
parafuso de borboleta.
A cavidade da roda sobresselente
não está concebida para todos os
tamanhos de pneus autorizados. Se
depois de mudar as rodas, uma roda
maior do que a roda sobresselente
tiver de ser guardada na cavidade da
roda sobresselente, a cobertura do
chão pode ser colocada sobre a roda
saliente.

Conservação do veículo181Roda sobresselente temporáriaAtenção
A utilização de uma roda
sobresselente temporária pode
afectar a condução. Substituir ou
reparar o pneu danificado o mais
depressa possível.
Montar só uma roda sobresselente temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar.
Não utilizar durante muito tempo.
Se furar um pneu na parte de trás do
veículo enquanto reboca outro
veículo, montar a roda sobresselente temporária na frente e um pneu
normal na traseira.
Correntes para pneus 3 174.
Arrumar na bagageira uma roda
danificada substituída utilizando
uma cinta
Usar a cinta existente na caixa de ferramentas.
Ferramentas do veículo 3 166.
1. Retirar a cobertura da bagageira
e levantar o piso da bagageira.
Posicionar a caixa de ferramentas e a roda danificada para ficarem
de pé no espaço da caixa de
ferramentas.
2. Puxar para cima o botão de desengate no topo do banco
traseiro e mover o encosto do
banco para a frente.
3. Colocar a alça da extremidade da
cinta da caixa de ferramentas
através do engate traseiro do
banco.
4. Passar a extremidade com gancho da cinta através da laçadae puxá-la até que a cinta esteja
bem presa no olhal do encosto do
banco.
5. Puxar os encostos dos bancos para trás.
6. Engatar o gancho no engate da porta da bagageira.
7. Apertar a cinta e fixá-la com a fivela.

182Conservação do veículo9Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as ferramentas nos respectivos
compartimentos de arrumação e
prendê-los.
Uma roda danificada colocada na
bagageira deve ser sempre fixa
com a cinta.
Auxílio de arranque
Não proceder ao arranque com um
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar a
temperaturas de 0 °C.
Descongelar a bateria congelada
antes de ligar os cabos auxiliares de arranque.
● Quando manusear uma bateria usar óculos e roupa de
protecção.
● Utilizar um auxiliar de arranque da bateria com a mesma tensão
(12 V). A respectiva capacidade
(Ah) não deve ser muito inferior à da bateria descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e com uma secção transversal de
pelo menos 16 mm 2
.
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidores eléctricos desnecessários.

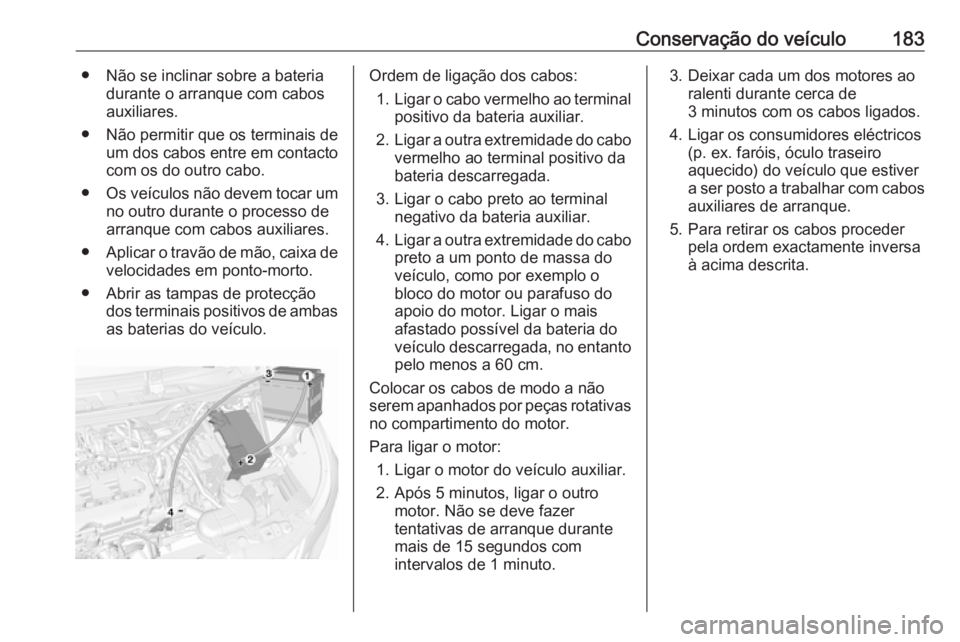

Conservação do veículo183● Não se inclinar sobre a bateriadurante o arranque com cabos
auxiliares.
● Não permitir que os terminais de um dos cabos entre em contactocom os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, caixa de
velocidades em ponto-morto.
● Abrir as tampas de protecção dos terminais positivos de ambas
as baterias do veículo.Ordem de ligação dos cabos:
1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo dabateria descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do cabo
preto a um ponto de massa do
veículo, como por exemplo o
bloco do motor ou parafuso do
apoio do motor. Ligar o mais
afastado possível da bateria do
veículo descarregada, no entanto pelo menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para ligar o motor: 1. Ligar o motor do veículo auxiliar.
2. Após 5 minutos, ligar o outro motor. Não se deve fazertentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro
aquecido) do veículo que estiver
a ser posto a trabalhar com cabos
auxiliares de arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.

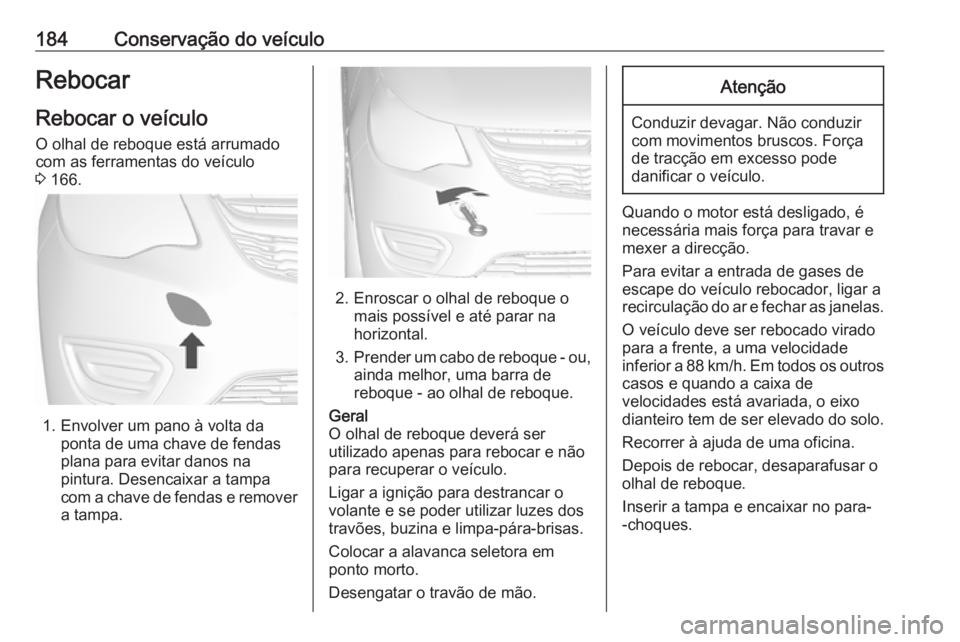

184Conservação do veículoRebocar
Rebocar o veículo
O olhal de reboque está arrumado com as ferramentas do veículo
3 166.
1. Envolver um pano à volta da
ponta de uma chave de fendas
plana para evitar danos na
pintura. Desencaixar a tampa
com a chave de fendas e remover
a tampa.
2. Enroscar o olhal de reboque o mais possível e até parar na
horizontal.
3. Prender um cabo de reboque - ou,
ainda melhor, uma barra de
reboque - ao olhal de reboque.
Geral
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar o
volante e se poder utilizar luzes dos
travões, buzina e limpa-pára-brisas.
Colocar a alavanca seletora em
ponto morto.
Desengatar o travão de mão.Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar as janelas.
O veículo deve ser rebocado virado
para a frente, a uma velocidade
inferior a 88 km/h. Em todos os outros casos e quando a caixa de
velocidades está avariada, o eixo
dianteiro tem de ser elevado do solo.
Recorrer à ajuda de uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa e encaixar no para-
-choques.

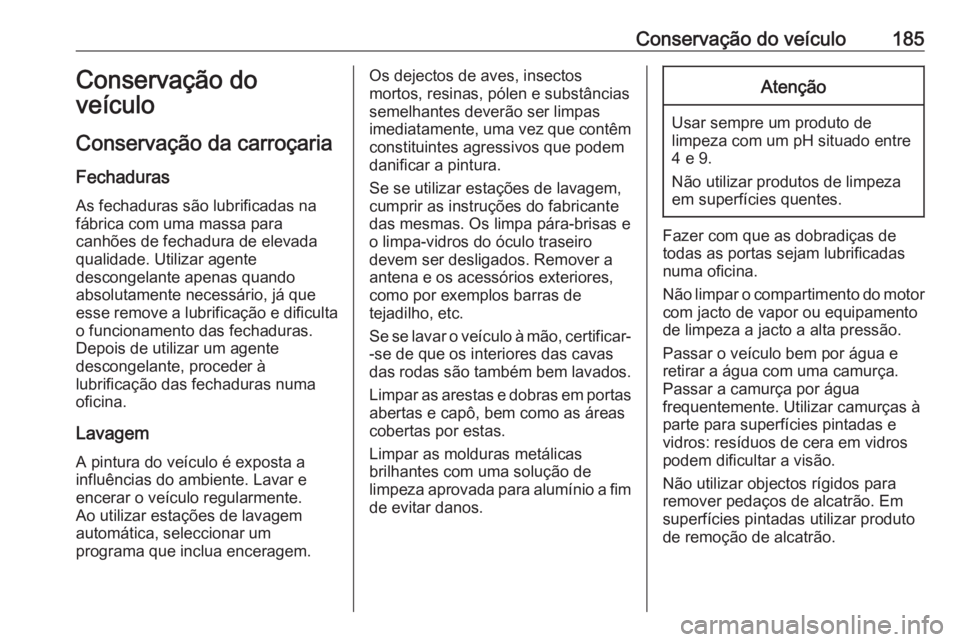

Conservação do veículo185Conservação do
veículo
Conservação da carroçaria
Fechaduras
As fechaduras são lubrificadas na
fábrica com uma massa para
canhões de fechadura de elevada
qualidade. Utilizar agente
descongelante apenas quando
absolutamente necessário, já que
esse remove a lubrificação e dificulta
o funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa oficina.
Lavagem
A pintura do veículo é exposta a influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem.Os dejectos de aves, insectos
mortos, resinas, pólen e substâncias
semelhantes deverão ser limpas
imediatamente, uma vez que contêm
constituintes agressivos que podem
danificar a pintura.
Se se utilizar estações de lavagem,
cumprir as instruções do fabricante
das mesmas. Os limpa pára-brisas e
o limpa-vidros do óculo traseiro
devem ser desligados. Remover a
antena e os acessórios exteriores,
como por exemplos barras de
tejadilho, etc.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Limpar as arestas e dobras em portas
abertas e capô, bem como as áreas
cobertas por estas.
Limpar as molduras metálicas
brilhantes com uma solução de
limpeza aprovada para alumínio a fim de evitar danos.Atenção
Usar sempre um produto de
limpeza com um pH situado entre 4 e 9.
Não utilizar produtos de limpeza
em superfícies quentes.
Fazer com que as dobradiças de
todas as portas sejam lubrificadas
numa oficina.
Não limpar o compartimento do motor com jacto de vapor ou equipamento
de limpeza a jacto a alta pressão.
Passar o veículo bem por água e
retirar a água com uma camurça.
Passar a camurça por água
frequentemente. Utilizar camurças à
parte para superfícies pintadas e
vidros: resíduos de cera em vidros
podem dificultar a visão.
Não utilizar objectos rígidos para
remover pedaços de alcatrão. Em
superfícies pintadas utilizar produto
de remoção de alcatrão.

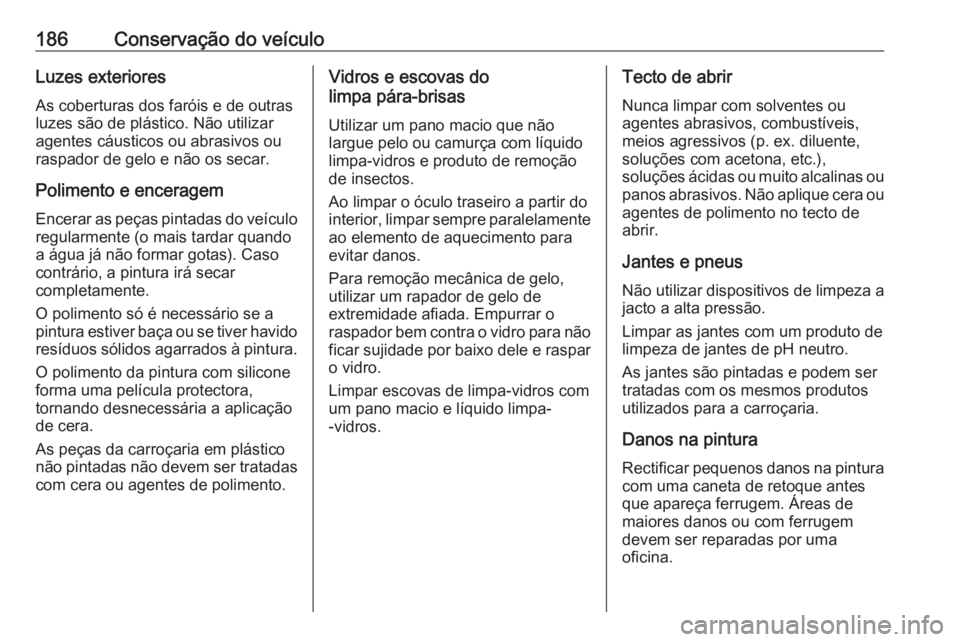

186Conservação do veículoLuzes exterioresAs coberturas dos faróis e de outras
luzes são de plástico. Não utilizar
agentes cáusticos ou abrasivos ou
raspador de gelo e não os secar.
Polimento e enceragem Encerar as peças pintadas do veículoregularmente (o mais tardar quando
a água já não formar gotas). Caso
contrário, a pintura irá secar
completamente.
O polimento só é necessário se a
pintura estiver baça ou se tiver havido
resíduos sólidos agarrados à pintura.
O polimento da pintura com silicone
forma uma película protectora,
tornando desnecessária a aplicação
de cera.
As peças da carroçaria em plástico
não pintadas não devem ser tratadas
com cera ou agentes de polimento.Vidros e escovas do
limpa pára-brisas
Utilizar um pano macio que não
largue pelo ou camurça com líquido
limpa-vidros e produto de remoção
de insectos.
Ao limpar o óculo traseiro a partir do
interior, limpar sempre paralelamente ao elemento de aquecimento para
evitar danos.
Para remoção mecânica de gelo, utilizar um rapador de gelo de
extremidade afiada. Empurrar o
raspador bem contra o vidro para não
ficar sujidade por baixo dele e raspar
o vidro.
Limpar escovas de limpa-vidros com
um pano macio e líquido limpa-
-vidros.Tecto de abrir
Nunca limpar com solventes ou
agentes abrasivos, combustíveis,
meios agressivos (p. ex. diluente,
soluções com acetona, etc.),
soluções ácidas ou muito alcalinas ou
panos abrasivos. Não aplique cera ou agentes de polimento no tecto de
abrir.
Jantes e pneus
Não utilizar dispositivos de limpeza a jacto a alta pressão.
Limpar as jantes com um produto de limpeza de jantes de pH neutro.
As jantes são pintadas e podem ser
tratadas com os mesmos produtos
utilizados para a carroçaria.
Danos na pintura Rectificar pequenos danos na pintura com uma caneta de retoque antes
que apareça ferrugem. Áreas de
maiores danos ou com ferrugem
devem ser reparadas por uma
oficina.

Conservação do veículo187SubstruturaAlgumas áreas da substrutura do
veículo têm um revestimento em PVC enquanto outras áreas críticas
possuem uma camada de cera de
protecção durável.
Depois de a substrutura ser lavada,
verificar a substrutura e aplicar cera
se necessário.
Materiais de borracha / betume
podem danificar a camada de PVC.
Os trabalhos na substrutura devem
ser realizados numa oficina.
Antes e depois do Inverno, lavar a
substrutura e verificar a camada de
cera de protecção.
Sistema de gás liquefeito9 Perigo
O gás liquefeito é mais pesado do
que o ar e pode juntar-se em
pontos de acumulação.
Num fosso, ter cuidado ao
executar trabalhos na parte
inferior da carroçaria.
Para trabalhos de pintura e quando
for utilizada uma estufa de secagem
a uma temperatura superior a 60 °C,
o depósito de gás liquefeito deve ser
retirado.
Não fazer quaisquer modificações ao
sistema de gás liquefeito.
Conservação do habitáculo
Interior e assentos
Limpar o interior do veículo, incluindo painel de instrumentos e painéis,
apenas com um pano seco ou
produto de limpeza de interiores.
Limpar os estofos de pele com água
limpa e um pano macio. No caso de
forte sujidade, utilizar um produto de
limpeza de peles.
O conjunto de instrumentos e os
visores devem ser limpos apenas com um pano macio humedecido. É
necessário utilizar uma solução de
sabão pouco concentrada.
Limpar estofos de tecido com um
aspirador e escova. Eliminar nódoas
com produto de limpeza de estofos.Tecidos em têxtil poderão não ter
cores fixas. Isso poderá provocar
descoloração, especialmente em
estofos com cores claras. Nódoas
que se podem tirar e descoloração
deverão ser limpas o mais
rapidamente possível.
Limpar os cintos de segurança com
água tépida ou produto de limpeza de
interiores.Atenção
Feche as fitas Velcro uma vez que se estas estiverem abertas,
podem danificar os estofos dos
bancos.
O mesmo aplica-se ao vestuário relativamente aos objectos
afiados, tais como fechos de
correr ou cintos ou calças de
ganga com pregos.

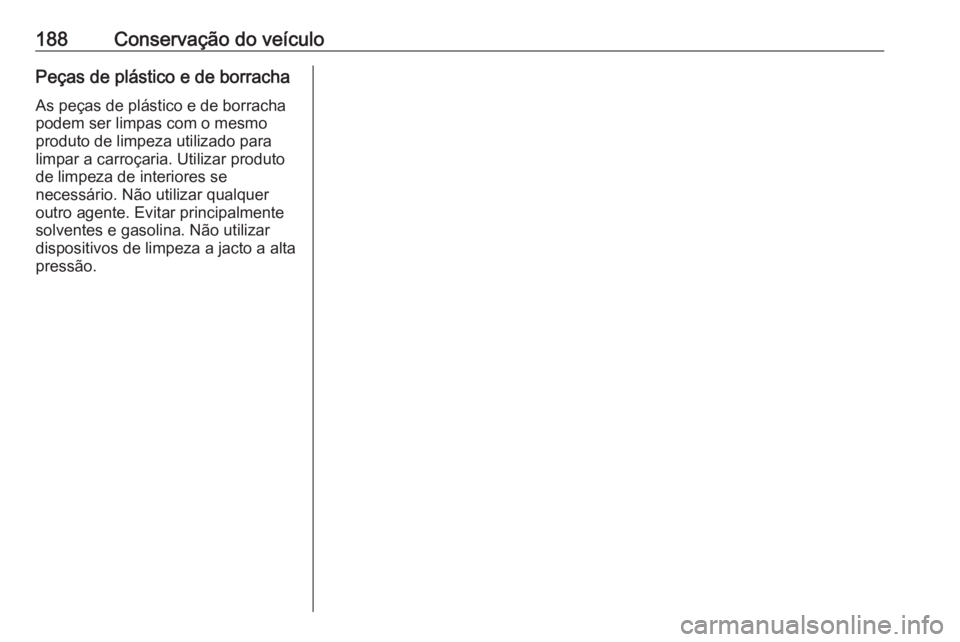

188Conservação do veículoPeças de plástico e de borrachaAs peças de plástico e de borracha
podem ser limpas com o mesmo
produto de limpeza utilizado para
limpar a carroçaria. Utilizar produto
de limpeza de interiores se
necessário. Não utilizar qualquer
outro agente. Evitar principalmente
solventes e gasolina. Não utilizar
dispositivos de limpeza a jacto a alta
pressão.
