OPEL KARL 2018.5 Ohjekirja (in Finnish)

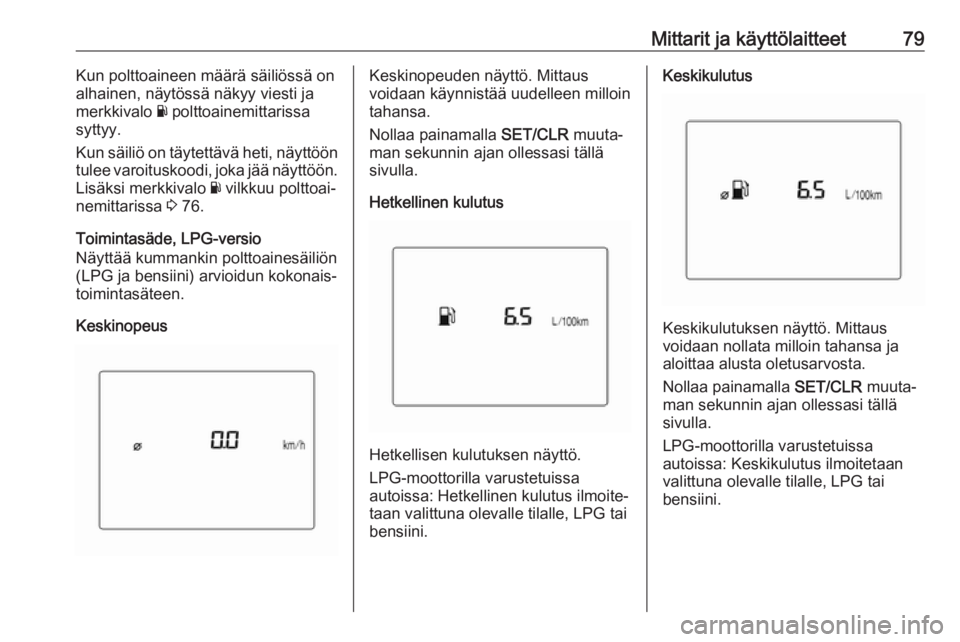

Mittarit ja käyttölaitteet79Kun polttoaineen määrä säiliössä on
alhainen, näytössä näkyy viesti ja
merkkivalo Y polttoainemittarissa
syttyy.
Kun säiliö on täytettävä heti, näyttöön
tulee varoituskoodi, joka jää näyttöön.
Lisäksi merkkivalo Y vilkkuu polttoai‐
nemittarissa 3 76.
Toimintasäde, LPG-versio
Näyttää kummankin polttoainesäiliön
(LPG ja bensiini) arvioidun kokonais‐
toimintasäteen.
KeskinopeusKeskinopeuden näyttö. Mittaus
voidaan käynnistää uudelleen milloin tahansa.
Nollaa painamalla SET/CLR muuta‐
man sekunnin ajan ollessasi tällä
sivulla.
Hetkellinen kulutus
Hetkellisen kulutuksen näyttö.
LPG-moottorilla varustetuissa
autoissa: Hetkellinen kulutus ilmoite‐
taan valittuna olevalle tilalle, LPG tai
bensiini.
Keskikulutus
Keskikulutuksen näyttö. Mittaus
voidaan nollata milloin tahansa ja aloittaa alusta oletusarvosta.
Nollaa painamalla SET/CLR muuta‐
man sekunnin ajan ollessasi tällä
sivulla.
LPG-moottorilla varustetuissa
autoissa: Keskikulutus ilmoitetaan
valittuna olevalle tilalle, LPG tai
bensiini.

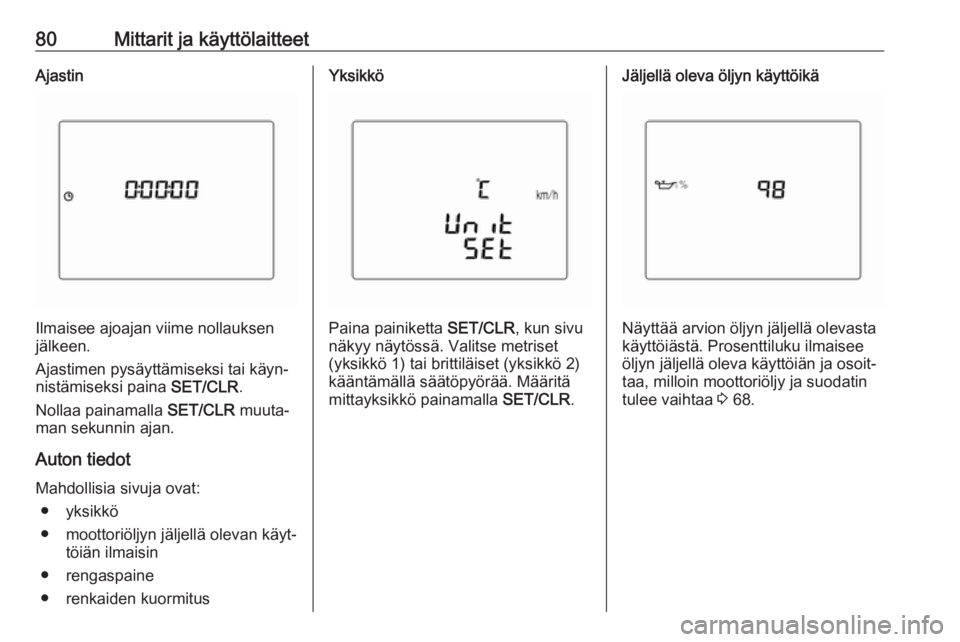

80Mittarit ja käyttölaitteetAjastin
Ilmaisee ajoajan viime nollauksen
jälkeen.
Ajastimen pysäyttämiseksi tai käyn‐
nistämiseksi paina SET/CLR.
Nollaa painamalla SET/CLR muuta‐
man sekunnin ajan.
Auton tiedot
Mahdollisia sivuja ovat: ● yksikkö
● moottoriöljyn jäljellä olevan käyt‐ töiän ilmaisin
● rengaspaine
● renkaiden kuormitus
Yksikkö
Paina painiketta SET/CLR, kun sivu
näkyy näytössä. Valitse metriset
(yksikkö 1) tai brittiläiset (yksikkö 2)
kääntämällä säätöpyörää. Määritä
mittayksikkö painamalla SET/CLR.
Jäljellä oleva öljyn käyttöikä
Näyttää arvion öljyn jäljellä olevasta
käyttöiästä. Prosenttiluku ilmaisee
öljyn jäljellä oleva käyttöiän ja osoit‐
taa, milloin moottoriöljy ja suodatin
tulee vaihtaa 3 68.

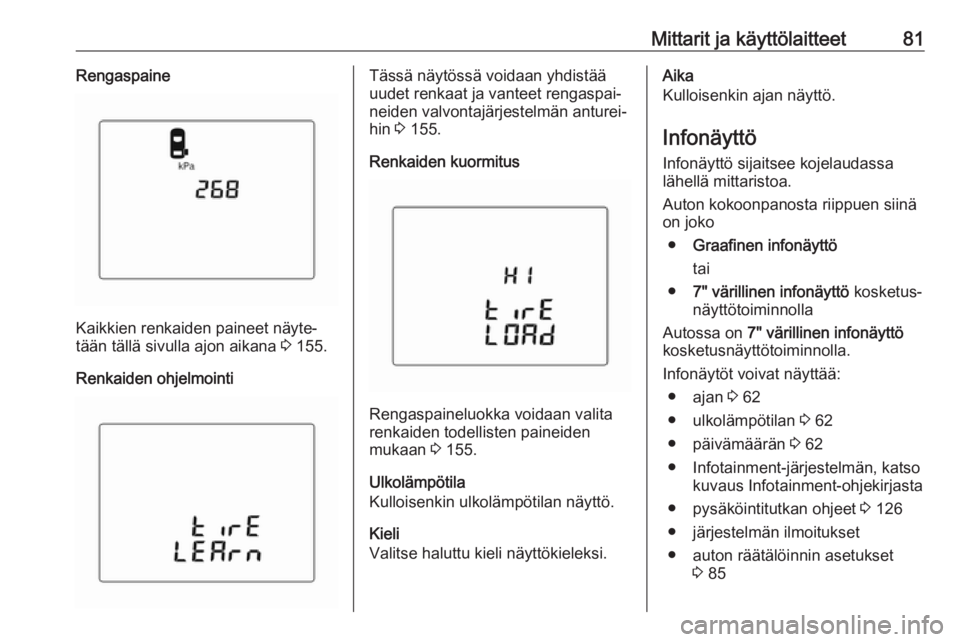

Mittarit ja käyttölaitteet81Rengaspaine
Kaikkien renkaiden paineet näyte‐
tään tällä sivulla ajon aikana 3 155.
Renkaiden ohjelmointi
Tässä näytössä voidaan yhdistää
uudet renkaat ja vanteet rengaspai‐
neiden valvontajärjestelmän anturei‐
hin 3 155.
Renkaiden kuormitus
Rengaspaineluokka voidaan valita
renkaiden todellisten paineiden
mukaan 3 155.
Ulkolämpötila
Kulloisenkin ulkolämpötilan näyttö.
Kieli
Valitse haluttu kieli näyttökieleksi.
Aika
Kulloisenkin ajan näyttö.
Infonäyttö
Infonäyttö sijaitsee kojelaudassa
lähellä mittaristoa.
Auton kokoonpanosta riippuen siinä
on joko
● Graafinen infonäyttö
tai
● 7" värillinen infonäyttö kosketus‐
näyttötoiminnolla
Autossa on 7" värillinen infonäyttö
kosketusnäyttötoiminnolla.
Infonäytöt voivat näyttää: ● ajan 3 62
● ulkolämpötilan 3 62
● päivämäärän 3 62
● Infotainment-järjestelmän, katso kuvaus Infotainment-ohjekirjasta
● pysäköintitutkan ohjeet 3 126
● järjestelmän ilmoitukset
● auton räätälöinnin asetukset 3 85

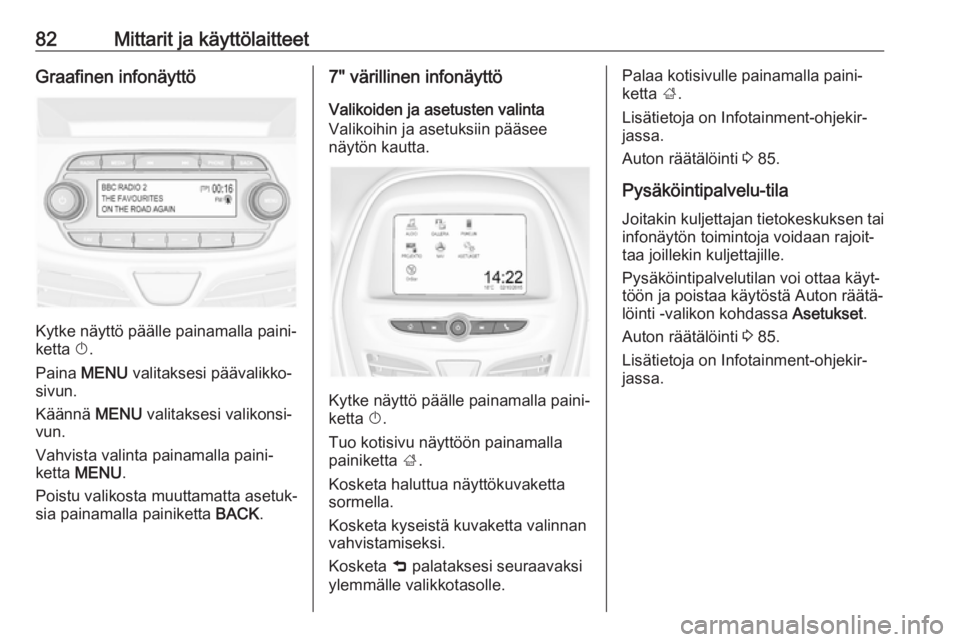

82Mittarit ja käyttölaitteetGraafinen infonäyttö
Kytke näyttö päälle painamalla paini‐
ketta X.
Paina MENU valitaksesi päävalikko‐
sivun.
Käännä MENU valitaksesi valikonsi‐
vun.
Vahvista valinta painamalla paini‐
ketta MENU .
Poistu valikosta muuttamatta asetuk‐
sia painamalla painiketta BACK.
7" värillinen infonäyttö
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee
näytön kautta.
Kytke näyttö päälle painamalla paini‐
ketta X.
Tuo kotisivu näyttöön painamalla
painiketta ;.
Kosketa haluttua näyttökuvaketta
sormella.
Kosketa kyseistä kuvaketta valinnan
vahvistamiseksi.
Kosketa 9 palataksesi seuraavaksi
ylemmälle valikkotasolle.
Palaa kotisivulle painamalla paini‐
ketta ;.
Lisätietoja on Infotainment-ohjekir‐
jassa.
Auton räätälöinti 3 85.
Pysäköintipalvelu-tila Joitakin kuljettajan tietokeskuksen tai
infonäytön toimintoja voidaan rajoit‐
taa joillekin kuljettajille.
Pysäköintipalvelutilan voi ottaa käyt‐
töön ja poistaa käytöstä Auton räätä‐
löinti -valikon kohdassa Asetukset.
Auton räätälöinti 3 85.
Lisätietoja on Infotainment-ohjekir‐ jassa.

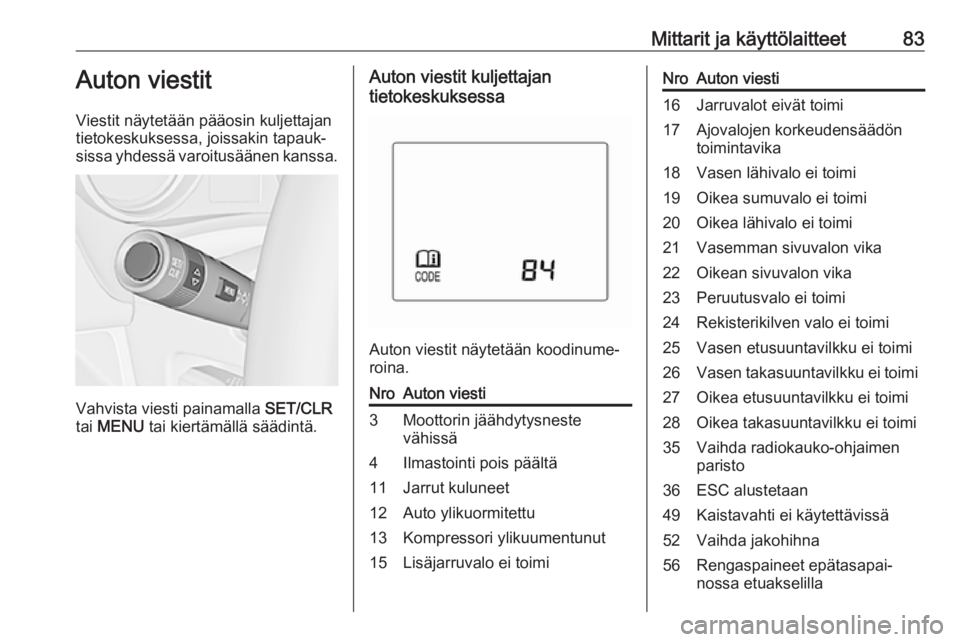

Mittarit ja käyttölaitteet83Auton viestit
Viestit näytetään pääosin kuljettajan
tietokeskuksessa, joissakin tapauk‐
sissa yhdessä varoitusäänen kanssa.
Vahvista viesti painamalla SET/CLR
tai MENU tai kiertämällä säädintä.
Auton viestit kuljettajan
tietokeskuksessa
Auton viestit näytetään koodinume‐
roina.
NroAuton viesti3Moottorin jäähdytysneste
vähissä4Ilmastointi pois päältä11Jarrut kuluneet12Auto ylikuormitettu13Kompressori ylikuumentunut15Lisäjarruvalo ei toimiNroAuton viesti16Jarruvalot eivät toimi17Ajovalojen korkeudensäädön
toimintavika18Vasen lähivalo ei toimi19Oikea sumuvalo ei toimi20Oikea lähivalo ei toimi21Vasemman sivuvalon vika22Oikean sivuvalon vika23Peruutusvalo ei toimi24Rekisterikilven valo ei toimi25Vasen etusuuntavilkku ei toimi26Vasen takasuuntavilkku ei toimi27Oikea etusuuntavilkku ei toimi28Oikea takasuuntavilkku ei toimi35Vaihda radiokauko-ohjaimen
paristo36ESC alustetaan49Kaistavahti ei käytettävissä52Vaihda jakohihna56Rengaspaineet epätasapai‐
nossa etuakselilla

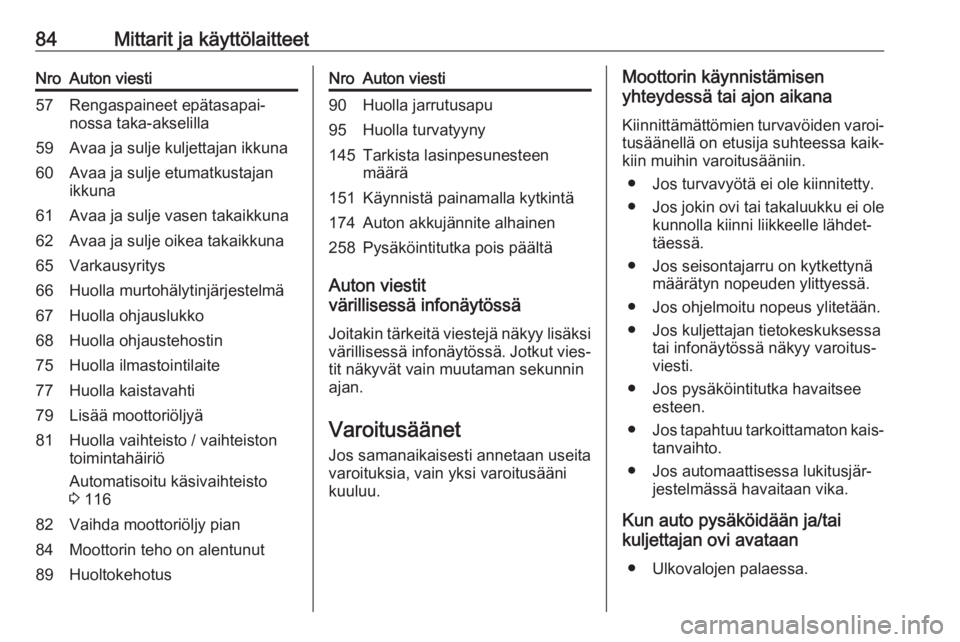

84Mittarit ja käyttölaitteetNroAuton viesti57Rengaspaineet epätasapai‐
nossa taka-akselilla59Avaa ja sulje kuljettajan ikkuna60Avaa ja sulje etumatkustajan
ikkuna61Avaa ja sulje vasen takaikkuna62Avaa ja sulje oikea takaikkuna65Varkausyritys66Huolla murtohälytinjärjestelmä67Huolla ohjauslukko68Huolla ohjaustehostin75Huolla ilmastointilaite77Huolla kaistavahti79Lisää moottoriöljyä81Huolla vaihteisto / vaihteiston
toimintahäiriö
Automatisoitu käsivaihteisto
3 11682Vaihda moottoriöljy pian84Moottorin teho on alentunut89HuoltokehotusNroAuton viesti90Huolla jarrutusapu95Huolla turvatyyny145Tarkista lasinpesunesteen
määrä151Käynnistä painamalla kytkintä174Auton akkujännite alhainen258Pysäköintitutka pois päältä
Auton viestit
värillisessä infonäytössä
Joitakin tärkeitä viestejä näkyy lisäksi värillisessä infonäytössä . Jotkut vies‐
tit näkyvät vain muutaman sekunnin
ajan.
Varoitusäänet Jos samanaikaisesti annetaan useita
varoituksia, vain yksi varoitusääni
kuuluu.
Moottorin käynnistämisen
yhteydessä tai ajon aikana
Kiinnittämättömien turvavöiden varoi‐
tusäänellä on etusija suhteessa kaik‐
kiin muihin varoitusääniin.
● Jos turvavyötä ei ole kiinnitetty.
● Jos jokin ovi tai takaluukku ei ole
kunnolla kiinni liikkeelle lähdet‐
täessä.
● Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä.
● Jos ohjelmoitu nopeus ylitetään.
● Jos kuljettajan tietokeskuksessa tai infonäytössä näkyy varoitus‐viesti.
● Jos pysäköintitutka havaitsee esteen.
● Jos tapahtuu tarkoittamaton kais‐
tanvaihto.
● Jos automaattisessa lukitusjär‐ jestelmässä havaitaan vika.
Kun auto pysäköidään ja/tai
kuljettajan ovi avataan
● Ulkovalojen palaessa.

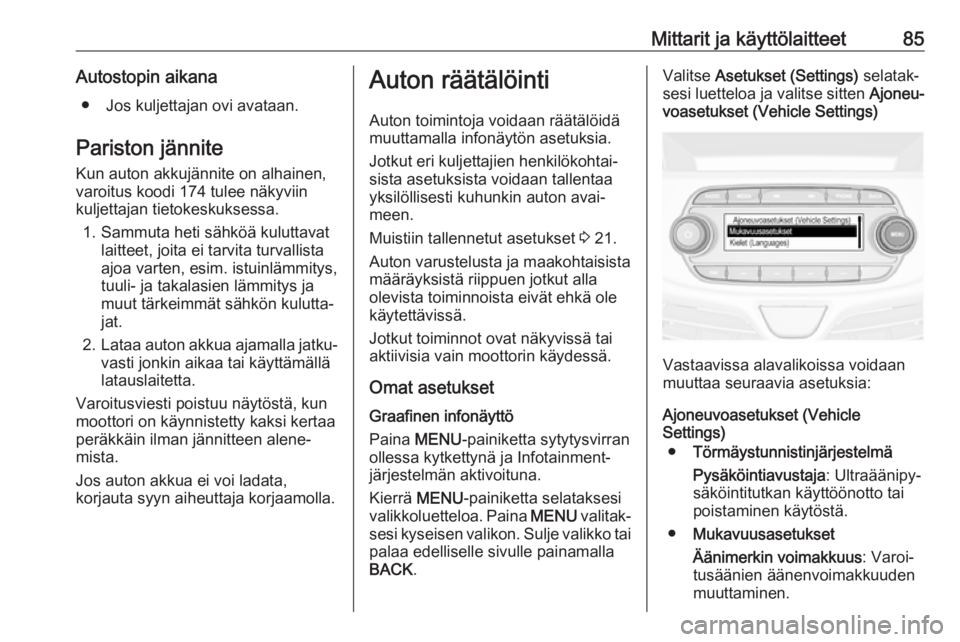

Mittarit ja käyttölaitteet85Autostopin aikana● Jos kuljettajan ovi avataan.
Pariston jännite Kun auton akkujännite on alhainen,
varoitus koodi 174 tulee näkyviin
kuljettajan tietokeskuksessa.
1. Sammuta heti sähköä kuluttavat laitteet, joita ei tarvita turvallista
ajoa varten, esim. istuinlämmitys,
tuuli- ja takalasien lämmitys ja
muut tärkeimmät sähkön kulutta‐
jat.
2. Lataa auton akkua ajamalla jatku‐
vasti jonkin aikaa tai käyttämällä
latauslaitetta.
Varoitusviesti poistuu näytöstä, kun
moottori on käynnistetty kaksi kertaa
peräkkäin ilman jännitteen alene‐ mista.
Jos auton akkua ei voi ladata,
korjauta syyn aiheuttaja korjaamolla.Auton räätälöinti
Auton toimintoja voidaan räätälöidä
muuttamalla infonäytön asetuksia.
Jotkut eri kuljettajien henkilökohtai‐
sista asetuksista voidaan tallentaa
yksilöllisesti kuhunkin auton avai‐
meen.
Muistiin tallennetut asetukset 3 21.
Auton varustelusta ja maakohtaisista määräyksistä riippuen jotkut alla
olevista toiminnoista eivät ehkä ole
käytettävissä.
Jotkut toiminnot ovat näkyvissä tai
aktiivisia vain moottorin käydessä.
Omat asetuksetGraafinen infonäyttö
Paina MENU -painiketta sytytysvirran
ollessa kytkettynä ja Infotainment-
järjestelmän aktivoituna.
Kierrä MENU-painiketta selataksesi
valikkoluetteloa. Paina MENU valitak‐
sesi kyseisen valikon. Sulje valikko tai
palaa edelliselle sivulle painamalla
BACK .Valitse Asetukset (Settings) selatak‐
sesi luetteloa ja valitse sitten Ajoneu‐
voasetukset (Vehicle Settings)
Vastaavissa alavalikoissa voidaan
muuttaa seuraavia asetuksia:
Ajoneuvoasetukset (Vehicle
Settings)
● Törmäystunnistinjärjestelmä
Pysäköintiavustaja : Ultraäänipy‐
säköintitutkan käyttöönotto tai poistaminen käytöstä.
● Mukavuusasetukset
Äänimerkin voimakkuus : Varoi‐
tusäänien äänenvoimakkuuden
muuttaminen.

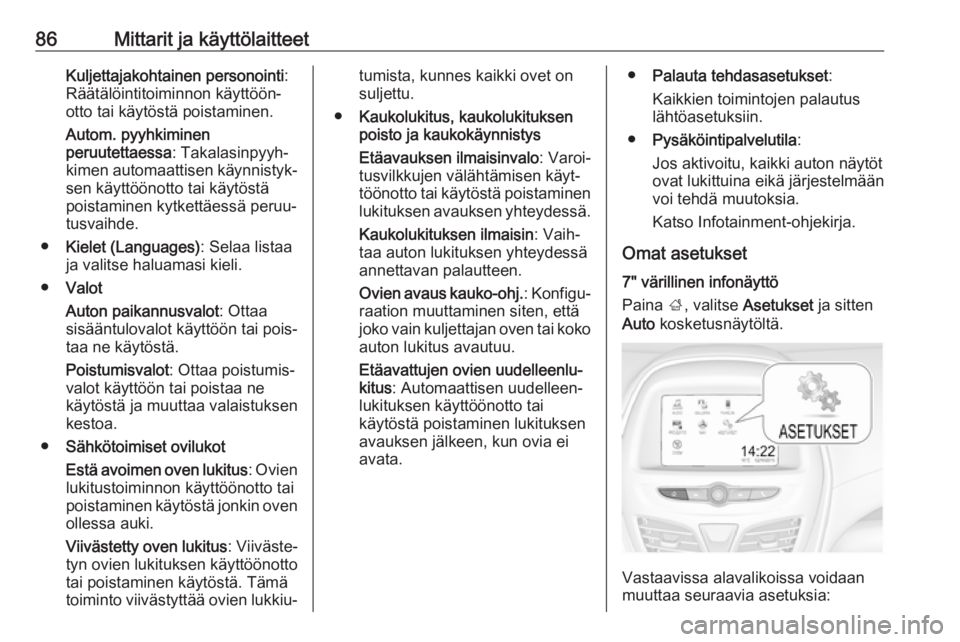

86Mittarit ja käyttölaitteetKuljettajakohtainen personointi:
Räätälöintitoiminnon käyttöön‐
otto tai käytöstä poistaminen.
Autom. pyyhkiminen
peruutettaessa : Takalasinpyyh‐
kimen automaattisen käynnistyk‐
sen käyttöönotto tai käytöstä
poistaminen kytkettäessä peruu‐
tusvaihde.
● Kielet (Languages) : Selaa listaa
ja valitse haluamasi kieli.
● Valot
Auton paikannusvalot : Ottaa
sisääntulovalot käyttöön tai pois‐ taa ne käytöstä.
Poistumisvalot : Ottaa poistumis‐
valot käyttöön tai poistaa ne
käytöstä ja muuttaa valaistuksen kestoa.
● Sähkötoimiset ovilukot
Estä avoimen oven lukitus : Ovien
lukitustoiminnon käyttöönotto tai poistaminen käytöstä jonkin oven ollessa auki.
Viivästetty oven lukitus : Viiväste‐
tyn ovien lukituksen käyttöönotto
tai poistaminen käytöstä. Tämä
toiminto viivästyttää ovien lukkiu‐tumista, kunnes kaikki ovet on
suljettu.
● Kaukolukitus, kaukolukituksen
poisto ja kaukokäynnistys
Etäavauksen ilmaisinvalo : Varoi‐
tusvilkkujen välähtämisen käyt‐
töönotto tai käytöstä poistaminen lukituksen avauksen yhteydessä.
Kaukolukituksen ilmaisin : Vaih‐
taa auton lukituksen yhteydessä annettavan palautteen.
Ovien avaus kauko-ohj. : Konfigu‐
raation muuttaminen siten, että joko vain kuljettajan oven tai koko
auton lukitus avautuu.
Etäavattujen ovien uudelleenlu‐
kitus : Automaattisen uudelleen‐
lukituksen käyttöönotto tai
käytöstä poistaminen lukituksen
avauksen jälkeen, kun ovia ei
avata.● Palauta tehdasasetukset :
Kaikkien toimintojen palautus
lähtöasetuksiin.
● Pysäköintipalvelutila :
Jos aktivoitu, kaikki auton näytöt
ovat lukittuina eikä järjestelmään
voi tehdä muutoksia.
Katso Infotainment-ohjekirja.
Omat asetukset 7" värillinen infonäyttö
Paina ;, valitse Asetukset ja sitten
Auto kosketusnäytöltä.
Vastaavissa alavalikoissa voidaan
muuttaa seuraavia asetuksia:

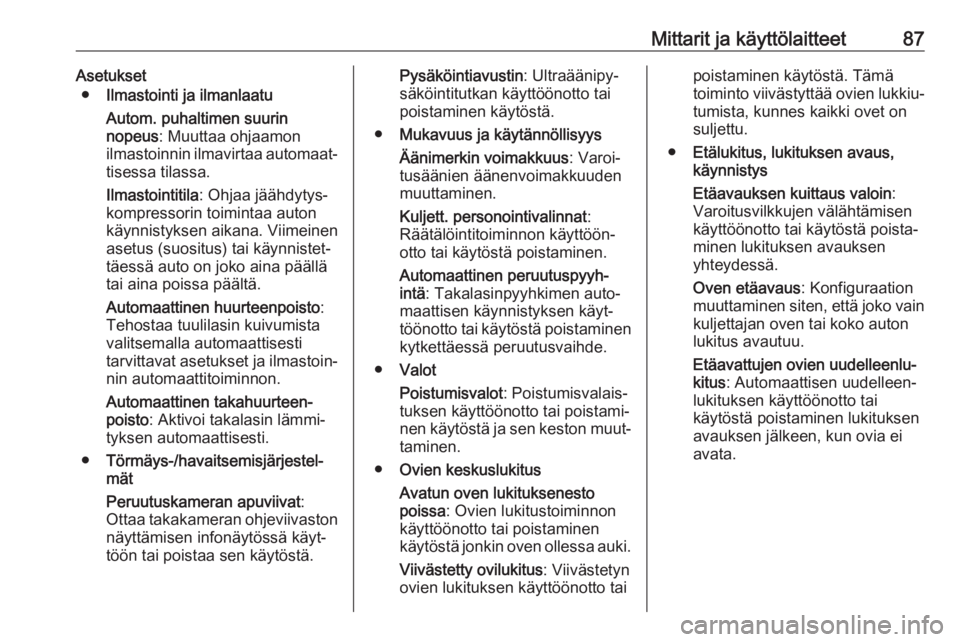

Mittarit ja käyttölaitteet87Asetukset● Ilmastointi ja ilmanlaatu
Autom. puhaltimen suurin
nopeus : Muuttaa ohjaamon
ilmastoinnin ilmavirtaa automaat‐
tisessa tilassa.
Ilmastointitila : Ohjaa jäähdytys‐
kompressorin toimintaa auton käynnistyksen aikana. Viimeinen
asetus (suositus) tai käynnistet‐
täessä auto on joko aina päällä
tai aina poissa päältä.
Automaattinen huurteenpoisto :
Tehostaa tuulilasin kuivumista
valitsemalla automaattisesti
tarvittavat asetukset ja ilmastoin‐ nin automaattitoiminnon.
Automaattinen takahuurteen‐
poisto : Aktivoi takalasin lämmi‐
tyksen automaattisesti.
● Törmäys-/havaitsemisjärjestel‐
mät
Peruutuskameran apuviivat :
Ottaa takakameran ohjeviivaston
näyttämisen infonäytössä käyt‐
töön tai poistaa sen käytöstä.Pysäköintiavustin : Ultraäänipy‐
säköintitutkan käyttöönotto tai
poistaminen käytöstä.
● Mukavuus ja käytännöllisyys
Äänimerkin voimakkuus : Varoi‐
tusäänien äänenvoimakkuuden
muuttaminen.
Kuljett. personointivalinnat :
Räätälöintitoiminnon käyttöön‐ otto tai käytöstä poistaminen.
Automaattinen peruutuspyyh‐
intä : Takalasinpyyhkimen auto‐
maattisen käynnistyksen käyt‐
töönotto tai käytöstä poistaminen kytkettäessä peruutusvaihde.
● Valot
Poistumisvalot : Poistumisvalais‐
tuksen käyttöönotto tai poistami‐
nen käytöstä ja sen keston muut‐ taminen.
● Ovien keskuslukitus
Avatun oven lukituksenesto
poissa : Ovien lukitustoiminnon
käyttöönotto tai poistaminen
käytöstä jonkin oven ollessa auki.
Viivästetty ovilukitus : Viivästetyn
ovien lukituksen käyttöönotto taipoistaminen käytöstä. Tämä
toiminto viivästyttää ovien lukkiu‐
tumista, kunnes kaikki ovet on
suljettu.
● Etälukitus, lukituksen avaus,
käynnistys
Etäavauksen kuittaus valoin :
Varoitusvilkkujen välähtämisen
käyttöönotto tai käytöstä poista‐
minen lukituksen avauksen
yhteydessä.
Oven etäavaus : Konfiguraation
muuttaminen siten, että joko vain kuljettajan oven tai koko auton
lukitus avautuu.
Etäavattujen ovien uudelleenlu‐
kitus : Automaattisen uudelleen‐
lukituksen käyttöönotto tai
käytöstä poistaminen lukituksen avauksen jälkeen, kun ovia ei
avata.

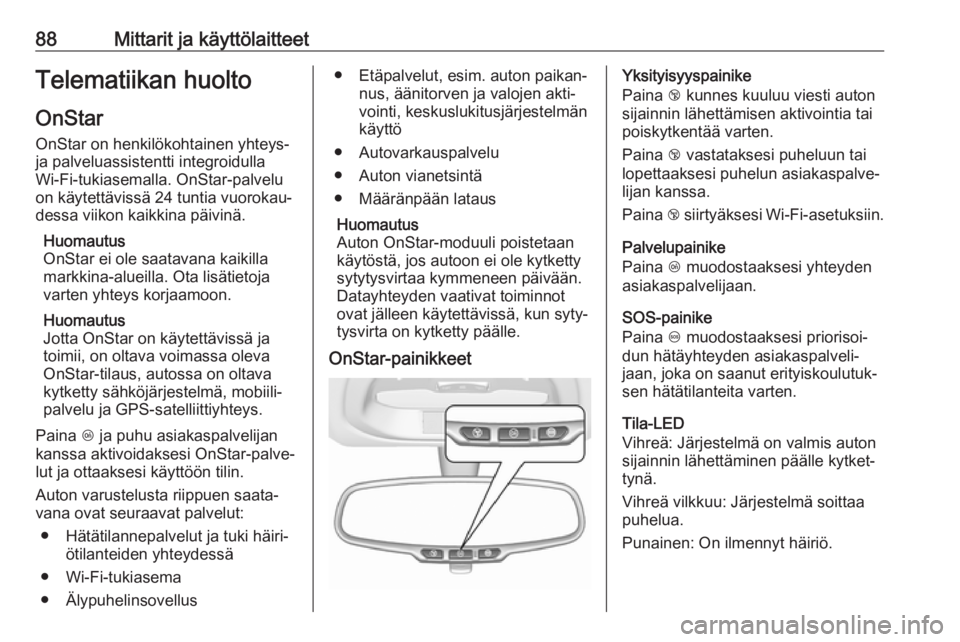

88Mittarit ja käyttölaitteetTelematiikan huoltoOnStar
OnStar on henkilökohtainen yhteys- ja palveluassistentti integroidulla
Wi-Fi-tukiasemalla. OnStar-palvelu
on käytettävissä 24 tuntia vuorokau‐ dessa viikon kaikkina päivinä.
Huomautus
OnStar ei ole saatavana kaikilla
markkina-alueilla. Ota lisätietoja varten yhteys korjaamoon.
Huomautus
Jotta OnStar on käytettävissä ja
toimii, on oltava voimassa oleva
OnStar-tilaus, autossa on oltava
kytketty sähköjärjestelmä, mobiili‐
palvelu ja GPS-satelliittiyhteys.
Paina Z ja puhu asiakaspalvelijan
kanssa aktivoidaksesi OnStar-palve‐
lut ja ottaaksesi käyttöön tilin.
Auton varustelusta riippuen saata‐
vana ovat seuraavat palvelut:
● Hätätilannepalvelut ja tuki häiri‐ ötilanteiden yhteydessä
● Wi-Fi-tukiasema
● Älypuhelinsovellus● Etäpalvelut, esim. auton paikan‐ nus, äänitorven ja valojen akti‐
vointi, keskuslukitusjärjestelmän
käyttö
● Autovarkauspalvelu
● Auton vianetsintä
● Määränpään lataus
Huomautus
Auton OnStar-moduuli poistetaan
käytöstä, jos autoon ei ole kytketty
sytytysvirtaa kymmeneen päivään.
Datayhteyden vaativat toiminnot
ovat jälleen käytettävissä, kun syty‐
tysvirta on kytketty päälle.
OnStar-painikkeetYksityisyyspainike
Paina j kunnes kuuluu viesti auton
sijainnin lähettämisen aktivointia tai
poiskytkentää varten.
Paina j vastataksesi puheluun tai
lopettaaksesi puhelun asiakaspalve‐
lijan kanssa.
Paina j siirtyäksesi Wi-Fi-asetuksiin.
Palvelupainike
Paina Z muodostaaksesi yhteyden
asiakaspalvelijaan.
SOS-painike
Paina [ muodostaaksesi priorisoi‐
dun hätäyhteyden asiakaspalveli‐
jaan, joka on saanut erityiskoulutuk‐
sen hätätilanteita varten.
Tila-LED
Vihreä: Järjestelmä on valmis auton
sijainnin lähettäminen päälle kytket‐
tynä.
Vihreä vilkkuu: Järjestelmä soittaa
puhelua.
Punainen: On ilmennyt häiriö.
