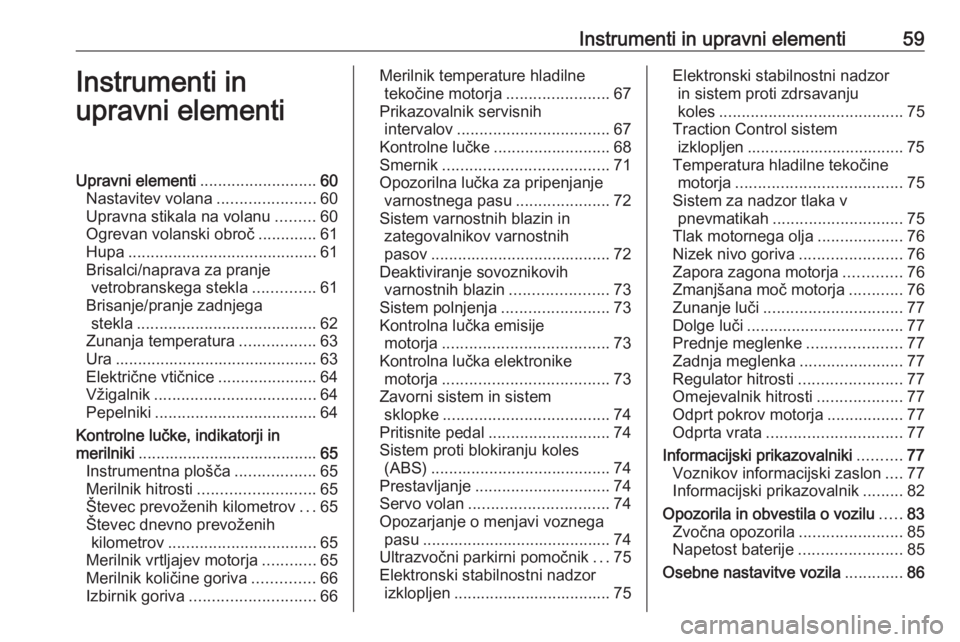

Instrumenti in upravni elementi59Instrumenti in
upravni elementiUpravni elementi ..........................60
Nastavitev volana ......................60
Upravna stikala na volanu .........60
Ogrevan volanski obroč .............61
Hupa .......................................... 61
Brisalci/naprava za pranje vetrobranskega stekla ..............61
Brisanje/pranje zadnjega stekla ........................................ 62
Zunanja temperatura .................63
Ura ............................................. 63
Električne vtičnice ......................64
Vžigalnik .................................... 64
Pepelniki .................................... 64
Kontrolne lučke, indikatorji in
merilniki ........................................ 65
Instrumentna plošča ..................65
Merilnik hitrosti .......................... 65
Števec prevoženih kilometrov ...65
Števec dnevno prevoženih kilometrov ................................. 65
Merilnik vrtljajev motorja ............65
Merilnik količine goriva ..............66
Izbirnik goriva ............................ 66Merilnik temperature hladilne
tekočine motorja .......................67
Prikazovalnik servisnih intervalov .................................. 67
Kontrolne lučke .......................... 68
Smernik ..................................... 71
Opozorilna lučka za pripenjanje varnostnega pasu .....................72
Sistem varnostnih blazin in zategovalnikov varnostnih
pasov ........................................ 72
Deaktiviranje sovoznikovih varnostnih blazin ......................73
Sistem polnjenja ........................73
Kontrolna lučka emisije motorja ..................................... 73
Kontrolna lučka elektronike motorja ..................................... 73
Zavorni sistem in sistem sklopke ..................................... 74
Pritisnite pedal ........................... 74
Sistem proti blokiranju koles (ABS) ........................................ 74
Prestavljanje .............................. 74
Servo volan ............................... 74
Opozarjanje o menjavi voznega pasu .......................................... 74
Ultrazvočni parkirni pomočnik ...75
Elektronski stabilnostni nadzor izklopljen ................................... 75Elektronski stabilnostni nadzorin sistem proti zdrsavanju
koles ......................................... 75
Traction Control sistem izklopljen ................................... 75
Temperatura hladilne tekočine motorja ..................................... 75
Sistem za nadzor tlaka v pnevmatikah ............................. 75
Tlak motornega olja ...................76
Nizek nivo goriva .......................76
Zapora zagona motorja .............76
Zmanjšana moč motorja ............76
Zunanje luči ............................... 77
Dolge luči ................................... 77
Prednje meglenke .....................77
Zadnja meglenka .......................77
Regulator hitrosti .......................77
Omejevalnik hitrosti ...................77
Odprt pokrov motorja .................77
Odprta vrata .............................. 77
Informacijski prikazovalniki ..........77
Voznikov informacijski zaslon ....77
Informacijski prikazovalnik .........82
Opozorila in obvestila o vozilu .....83
Zvočna opozorila .......................85
Napetost baterije .......................85
Osebne nastavitve vozila .............86

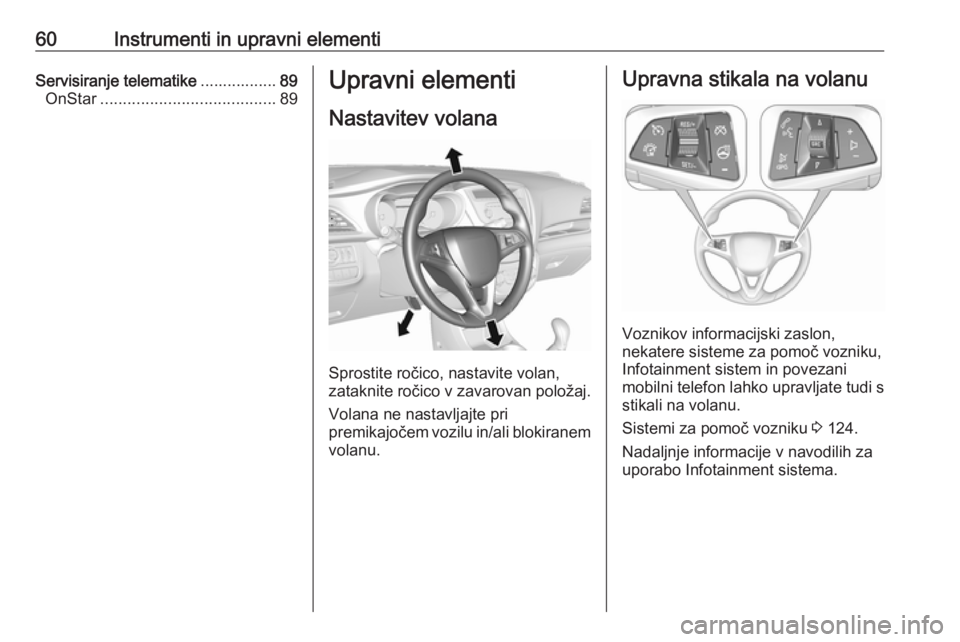

60Instrumenti in upravni elementiServisiranje telematike.................89
OnStar ....................................... 89Upravni elementi
Nastavitev volana
Sprostite ročico, nastavite volan,
zataknite ročico v zavarovan položaj.
Volana ne nastavljajte pri
premikajočem vozilu in/ali blokiranem
volanu.
Upravna stikala na volanu
Voznikov informacijski zaslon,
nekatere sisteme za pomoč vozniku,
Infotainment sistem in povezani
mobilni telefon lahko upravljate tudi s stikali na volanu.
Sistemi za pomoč vozniku 3 124.
Nadaljnje informacije v navodilih za
uporabo Infotainment sistema.

Instrumenti in upravni elementi61Ogrevan volanski obroč
Vklopite s pritiskom A. Vklop
signalizira LED indikator v stikalu.
Območja za prijemanje volana se
ogrejejo hitreje in bolj kot ostala
območja.
Ogrevanje je na voljo le med
obratovanju motorja in med funkcijo
Autostop.
Sistem Stop-start 3 111.
Hupa
Pritisnite j.
Brisalci/naprava za pranje
vetrobranskega stekla
Brisalci vetrobranskega steklaHI:hitro zvezno brisanjeLO:počasno zvezno brisanjeE:intervalno brisanjeOFF:izklop
Za en zamah brisalcev (pri
izklopljenih brisalcih) potisnite
obvolansko ročico navzdol v položaj 2 .
Ne uporabljajte brisalcev pri
poledenelem vetrobranskem steklu.
V avtopralnici jih izklopite.

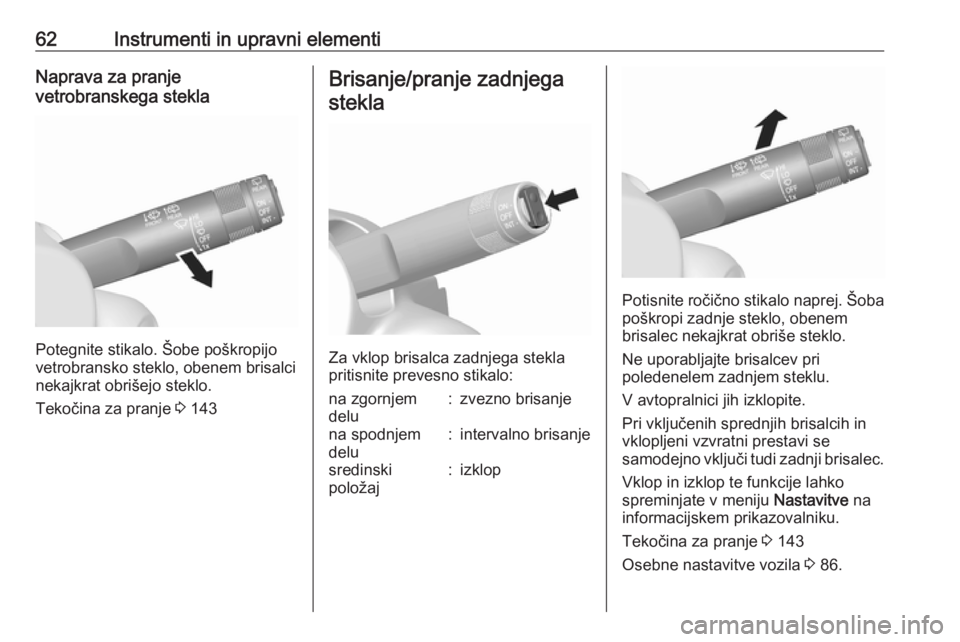

62Instrumenti in upravni elementiNaprava za pranje
vetrobranskega stekla
Potegnite stikalo. Šobe poškropijo
vetrobransko steklo, obenem brisalci
nekajkrat obrišejo steklo.
Tekočina za pranje 3 143
Brisanje/pranje zadnjega
stekla
Za vklop brisalca zadnjega stekla
pritisnite prevesno stikalo:
na zgornjem
delu:zvezno brisanjena spodnjem
delu:intervalno brisanjesredinski
položaj:izklop
Potisnite ročično stikalo naprej. Šoba
poškropi zadnje steklo, obenem
brisalec nekajkrat obriše steklo.
Ne uporabljajte brisalcev pri
poledenelem zadnjem steklu.
V avtopralnici jih izklopite.
Pri vključenih sprednjih brisalcih in
vklopljeni vzvratni prestavi se
samodejno vključi tudi zadnji brisalec.
Vklop in izklop te funkcije lahko
spreminjate v meniju Nastavitve na
informacijskem prikazovalniku.
Tekočina za pranje 3 143
Osebne nastavitve vozila 3 86.

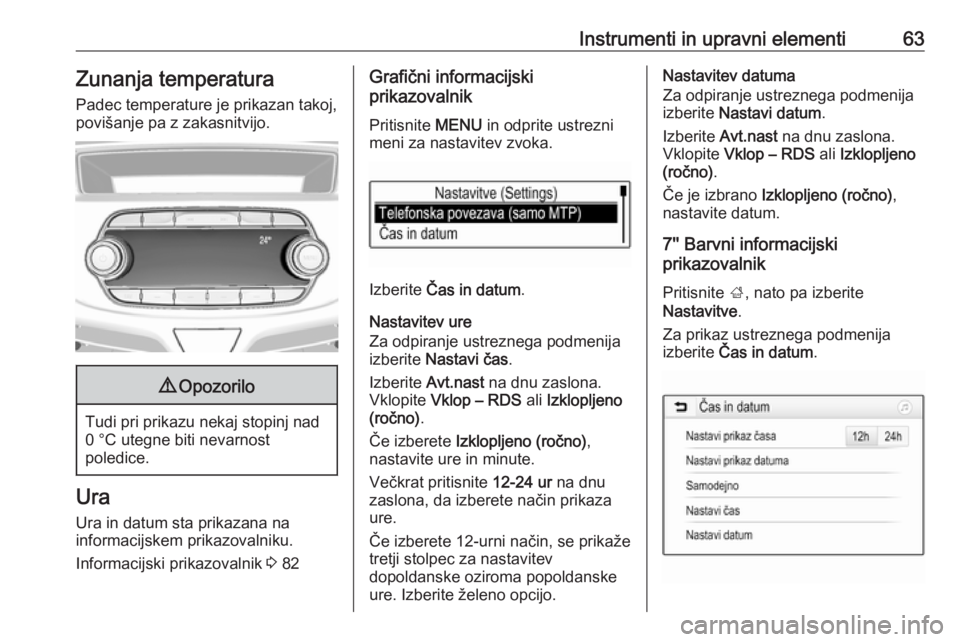

Instrumenti in upravni elementi63Zunanja temperatura
Padec temperature je prikazan takoj,
povišanje pa z zakasnitvijo.9 Opozorilo
Tudi pri prikazu nekaj stopinj nad
0 °C utegne biti nevarnost
poledice.
Ura
Ura in datum sta prikazana na informacijskem prikazovalniku.
Informacijski prikazovalnik 3 82
Grafični informacijski
prikazovalnik
Pritisnite MENU in odprite ustrezni
meni za nastavitev zvoka.
Izberite Čas in datum .
Nastavitev ure
Za odpiranje ustreznega podmenija
izberite Nastavi čas .
Izberite Avt.nast na dnu zaslona.
Vklopite Vklop – RDS ali Izklopljeno
(ročno) .
Če izberete Izklopljeno (ročno) ,
nastavite ure in minute.
Večkrat pritisnite 12-24 ur na dnu
zaslona, da izberete način prikaza
ure.
Če izberete 12-urni način, se prikaže
tretji stolpec za nastavitev
dopoldanske oziroma popoldanske
ure. Izberite želeno opcijo.
Nastavitev datuma
Za odpiranje ustreznega podmenija
izberite Nastavi datum .
Izberite Avt.nast na dnu zaslona.
Vklopite Vklop – RDS ali Izklopljeno
(ročno) .
Če je izbrano Izklopljeno (ročno) ,
nastavite datum.
7'' Barvni informacijski
prikazovalnik
Pritisnite ;, nato pa izberite
Nastavitve .
Za prikaz ustreznega podmenija izberite Čas in datum .

64Instrumenti in upravni elementiNastavi prikaz časa
Izberite želeno obliko prikaza ure z
dotikom tipk na zaslonu 12 h ali 24 h .
Nastavi prikaz datuma
Če želite izbrati obliko datuma,
izberite Nastavi prikaz datuma in
nastavitev izberite med možnostmi podmenija.
Samodejno
V možnosti Samodejno lahko
izberete samodejno oziroma ročno
nastavitev datuma.
Če želite izbrati samodejno
nastavitev ure in datuma, izberite Vključeno - RDS .
Če želite izbrati ročno nastavitev ure
in datuma, izberite Izključeno -
Ročno . Če je možnost Samodejno
nastavljena na Izključeno - Ročno ,
sta v podmeniju na voljo možnosti
Nastavi čas in Nastavi datum .
Nastavitev ure in datuma
Če želite nastaviti uro in datum,
izberite Nastavi čas oziroma Nastavi
datum .Nastavitev prilagodite z zaslonskima
tipkama + in -.
Električne vtičnice
12 voltna električna vtičnica se
nahaja v sredinski konzoli.
Maksimalna poraba moči ne sme
presegati 120 vatov.
Pri izključenem kontaktu je električna
vtičnica brez napetosti. Električna
vtičnica se izklopi v primeru nizke napetosti akumulatorja vozila.
Električna oprema, priklopljena v
vtičnico mora glede elektromagnetne
združljivosti ustrezati normativom
DIN VDE 40 839.
V vtičnice ne vklapljajte dostavnikov
električne energije, npr. polnilcev ali baterij.
Ne poškodujte električne vtičnice z
uporabljanjem neprimernih vtikačev.
Sistem Stop-start 3 111.
Vžigalnik
Vžigalnik se lahko nahaja v sredinski
konzoli.
Vžigalnik pritisnite navznoter.
Vžigalnik se samodejno izklopi in
izskoči iz ležišča, ko je spirala
razžarjena. Vžigalnik izvlecite.
PepelnikiSvarilo
Namenjen je le za otresanje
pepela, nikakor ne za goreče ali
tleče odpadke.
Prenosni pepelnik lahko postavite v
držalo za pijačo.

Instrumenti in upravni elementi65Kontrolne lučke,
indikatorji in merilniki
Instrumentna plošča Za kontrolo delovanja se pri zagonu
motorja kazalci merilnikov za kratek
čas dvignejo do končnega položaja.
Merilnik hitrosti
Prikazuje hitrost vozila.
Števec prevoženihkilometrov
Spodnja linija prikazuje skupno
prevoženo pot v kilometrih.
Števec dnevno prevoženih kilometrov
Prikaz zabeležene razdalje od zadnje
ponastavitve.
Števec dnevno prevoženih kilometrov
šteje do 9999,9 km in se nato
ponastavi na 0.
Za ponastavitev pritisnite SET/CLR
na stikalu za smernike za nekaj
sekund 3 77.
Merilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite s čim nižjim
številom vrtljajev.
Svarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!

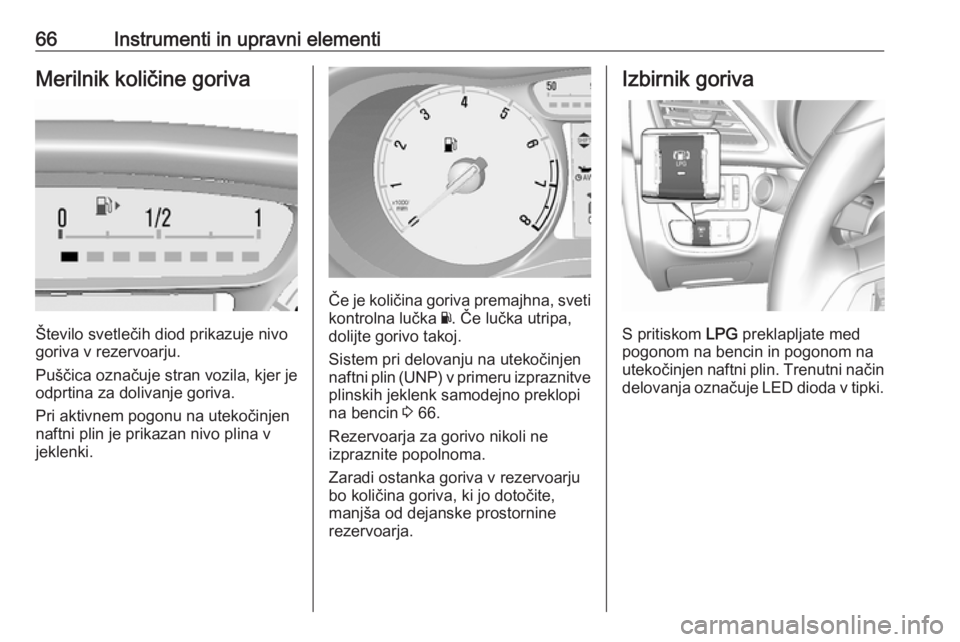

66Instrumenti in upravni elementiMerilnik količine goriva
Število svetlečih diod prikazuje nivo
goriva v rezervoarju.
Puščica označuje stran vozila, kjer je
odprtina za dolivanje goriva.
Pri aktivnem pogonu na utekočinjen
naftni plin je prikazan nivo plina v
jeklenki.
Če je količina goriva premajhna, sveti
kontrolna lučka Y. Če lučka utripa,
dolijte gorivo takoj.
Sistem pri delovanju na utekočinjen naftni plin (UNP) v primeru izpraznitve plinskih jeklenk samodejno preklopi
na bencin 3 66.
Rezervoarja za gorivo nikoli ne
izpraznite popolnoma.
Zaradi ostanka goriva v rezervoarju
bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Izbirnik goriva
S pritiskom LPG preklapljate med
pogonom na bencin in pogonom na
utekočinjen naftni plin. Trenutni način
delovanja označuje LED dioda v tipki.

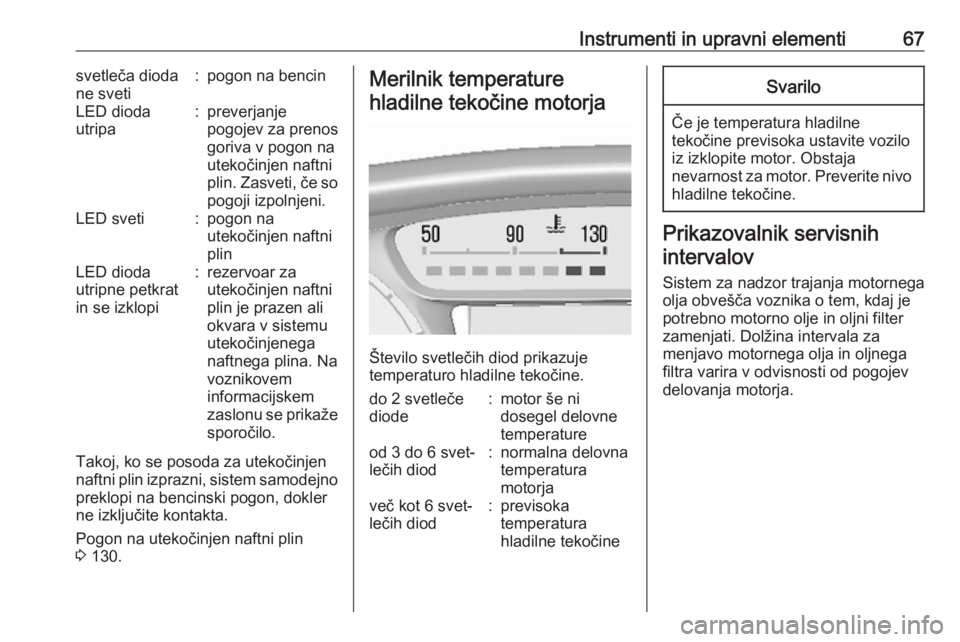

Instrumenti in upravni elementi67svetleča dioda
ne sveti:pogon na bencinLED dioda
utripa:preverjanje
pogojev za prenos
goriva v pogon na
utekočinjen naftni
plin. Zasveti, če so
pogoji izpolnjeni.LED sveti:pogon na
utekočinjen naftni
plinLED dioda
utripne petkrat
in se izklopi:rezervoar za
utekočinjen naftni
plin je prazen ali
okvara v sistemu
utekočinjenega
naftnega plina. Na
voznikovem
informacijskem
zaslonu se prikaže
sporočilo.
Takoj, ko se posoda za utekočinjen
naftni plin izprazni, sistem samodejno
preklopi na bencinski pogon, dokler
ne izključite kontakta.
Pogon na utekočinjen naftni plin
3 130.
Merilnik temperature
hladilne tekočine motorja
Število svetlečih diod prikazuje
temperaturo hladilne tekočine.
do 2 svetleče
diode:motor še ni
dosegel delovne
temperatureod 3 do 6 svet‐
lečih diod:normalna delovna
temperatura
motorjaveč kot 6 svet‐
lečih diod:previsoka
temperatura
hladilne tekočineSvarilo
Če je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja
nevarnost za motor. Preverite nivo hladilne tekočine.
Prikazovalnik servisnih
intervalov
Sistem za nadzor trajanja motornega
olja obvešča voznika o tem, kdaj je
potrebno motorno olje in oljni filter
zamenjati. Dolžina intervala za
menjavo motornega olja in oljnega
filtra varira v odvisnosti od pogojev
delovanja motorja.

68Instrumenti in upravni elementi
Preostala življenjska doba motornegaolja je prikazana v odstotkih na
voznikovem informacijskem zaslonu.
Za prikaz preostale življenjske dobe
motornega olja uporabite tipke na
stikalu za smernike:Pritisnite MENU, da izberete Vehicle
Information Menu (Meni informacij
vozila) .
Obrnite kolesce za izbiro Remaining
Oil Life (Preostala doba trajanja olja) .
Ponastavitev Za ponastavitev pritisnite SET/CLR
na stikalu za smernike za nekaj
sekund. Meni za prikaz preostalega
trajanja motornega olja mora biti
aktiven. Vključite kontakt, vendar ne
vključite motorja.
Za pravilno delovanje mora biti prikaz
dobe trajanja ponastavljen vsakič po
menjavi motornega olja. Poiščite
strokovno pomoč v servisni delavnici.
Naslednja storitev
Ko sistem izračuna, da je doba
trajanja olja potekla, se na
voznikovem zaslonu pojavi opozorilo. Dajte motorno olje zamenjati v
servisni delavnici v roku enega tedna ali v naslednjih 500 km (odvisno, kaj
nastopi prej).
Voznikov informacijski zaslon 3 77.
Servisne informacije 3 177.
Kontrolne lučke Tukaj so opisane vse kontrolne lučke,ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov.
Položaj kontrolnih lučk se lahko
razlikuje odvisno od opreme. Pri
vključitvi kontakta večina kontrolnih
lučk zasveti za nekaj sekund v
znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:rdeča:nevarnost, pomemben
indikatorrumena:opozorilo, svarilo, motnjezelena:potrditev vklopa
