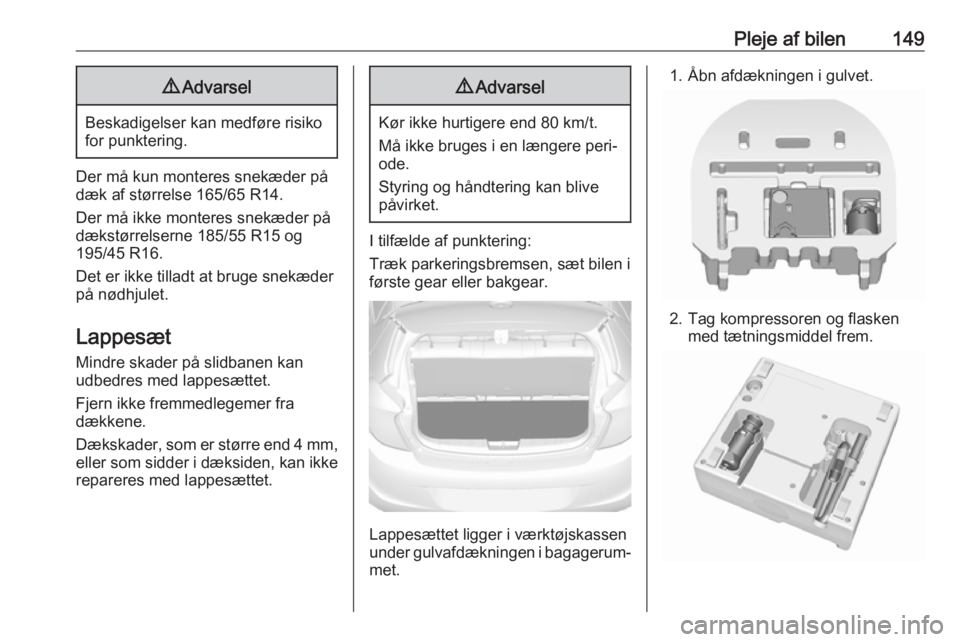

Pleje af bilen1499Advarsel
Beskadigelser kan medføre risiko
for punktering.
Der må kun monteres snekæder på dæk af størrelse 165/65 R14.
Der må ikke monteres snekæder på dækstørrelserne 185/55 R15 og
195/45 R16.
Det er ikke tilladt at bruge snekæder
på nødhjulet.
Lappesæt Mindre skader på slidbanen kan
udbedres med lappesættet.
Fjern ikke fremmedlegemer fra
dækkene.
Dækskader, som er større end 4 mm ,
eller som sidder i dæksiden, kan ikke
repareres med lappesættet.
9 Advarsel
Kør ikke hurtigere end 80 km/t.
Må ikke bruges i en længere peri‐ode.
Styring og håndtering kan blive
påvirket.
I tilfælde af punktering:
Træk parkeringsbremsen, sæt bilen i
første gear eller bakgear.
Lappesættet ligger i værktøjskassen
under gulvafdækningen i bagagerum‐
met.
1. Åbn afdækningen i gulvet.
2. Tag kompressoren og flasken med tætningsmiddel frem.

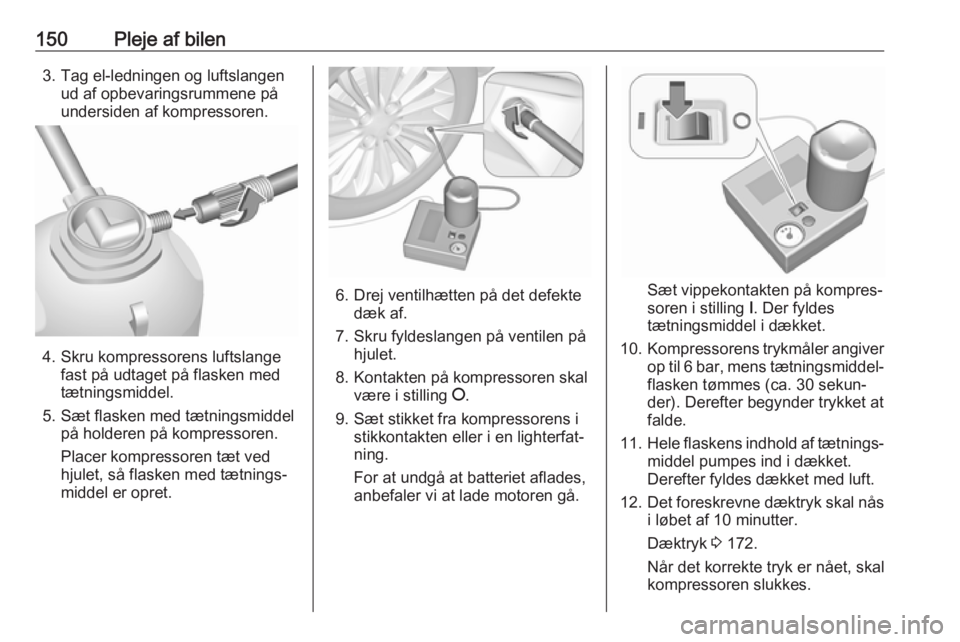

150Pleje af bilen3. Tag el-ledningen og luftslangenud af opbevaringsrummene på
undersiden af kompressoren.
4. Skru kompressorens luftslange fast på udtaget på flasken med
tætningsmiddel.
5. Sæt flasken med tætningsmiddel på holderen på kompressoren.
Placer kompressoren tæt ved
hjulet, så flasken med tætnings‐
middel er opret.
6. Drej ventilhætten på det defekte dæk af.
7. Skru fyldeslangen på ventilen på hjulet.
8. Kontakten på kompressoren skal være i stilling J.
9. Sæt stikket fra kompressorens i stikkontakten eller i en lighterfat‐
ning.
For at undgå at batteriet aflades,
anbefaler vi at lade motoren gå.Sæt vippekontakten på kompres‐ soren i stilling I. Der fyldes
tætningsmiddel i dækket.
10. Kompressorens trykmåler angiver
op til 6 bar, mens tætningsmiddel‐ flasken tømmes (ca. 30 sekun‐
der). Derefter begynder trykket at
falde.
11. Hele flaskens indhold af tætnings‐
middel pumpes ind i dækket.
Derefter fyldes dækket med luft.
12. Det foreskrevne dæktryk skal nås
i løbet af 10 minutter.
Dæktryk 3 172.
Når det korrekte tryk er nået, skal
kompressoren slukkes.

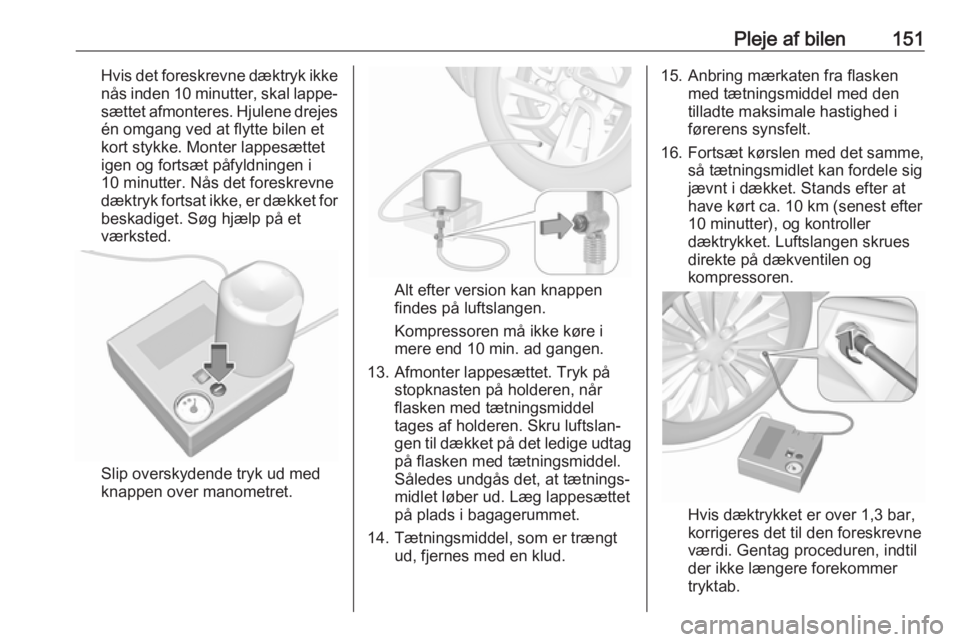

Pleje af bilen151Hvis det foreskrevne dæktryk ikkenås inden 10 minutter, skal lappe‐ sættet afmonteres. Hjulene drejes
én omgang ved at flytte bilen et
kort stykke. Monter lappesættet
igen og fortsæt påfyldningen i
10 minutter. Nås det foreskrevne
dæktryk fortsat ikke, er dækket for beskadiget. Søg hjælp på et
værksted.
Slip overskydende tryk ud med
knappen over manometret.
Alt efter version kan knappen
findes på luftslangen.
Kompressoren må ikke køre i
mere end 10 min. ad gangen.
13. Afmonter lappesættet. Tryk på stopknasten på holderen, når
flasken med tætningsmiddel
tages af holderen. Skru luftslan‐
gen til dækket på det ledige udtag
på flasken med tætningsmiddel.
Således undgås det, at tætnings‐
midlet løber ud. Læg lappesættet på plads i bagagerummet.
14. Tætningsmiddel, som er trængt ud, fjernes med en klud.
15. Anbring mærkaten fra flaskenmed tætningsmiddel med den
tilladte maksimale hastighed i
førerens synsfelt.
16. Fortsæt kørslen med det samme, så tætningsmidlet kan fordele sig
jævnt i dækket. Stands efter at
have kørt ca. 10 km (senest efter
10 minutter), og kontroller
dæktrykket. Luftslangen skrues
direkte på dækventilen og
kompressoren.
Hvis dæktrykket er over 1,3 bar,
korrigeres det til den foreskrevne
værdi. Gentag proceduren, indtil
der ikke længere forekommer
tryktab.

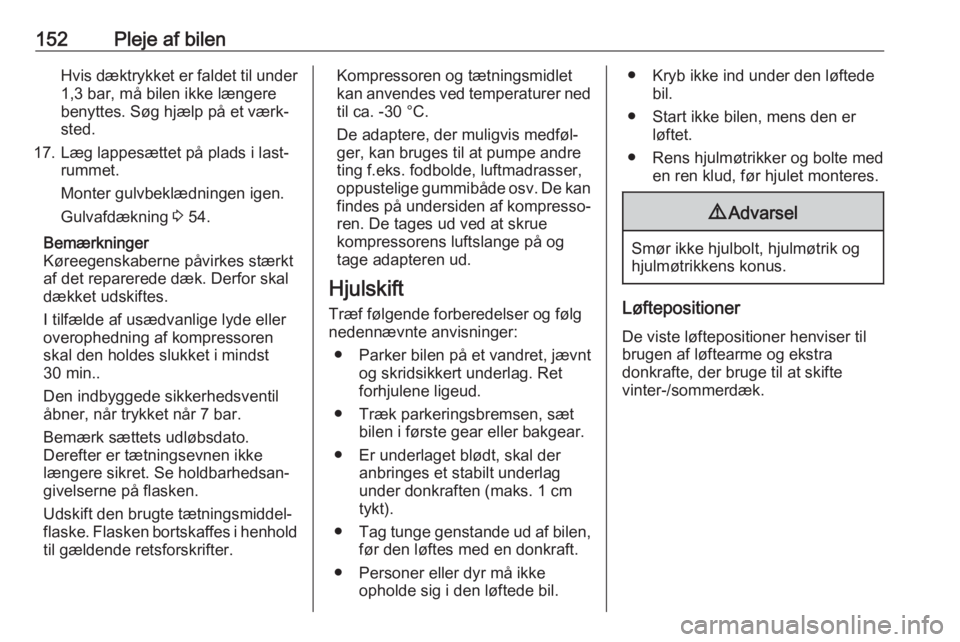

152Pleje af bilenHvis dæktrykket er faldet til under
1,3 bar, må bilen ikke længere
benyttes. Søg hjælp på et værk‐
sted.
17. Læg lappesættet på plads i last‐ rummet.
Monter gulvbeklædningen igen.
Gulvafdækning 3 54.
Bemærkninger
Køreegenskaberne påvirkes stærkt
af det reparerede dæk. Derfor skal
dækket udskiftes.
I tilfælde af usædvanlige lyde eller
overophedning af kompressoren
skal den holdes slukket i mindst 30 min..
Den indbyggede sikkerhedsventil
åbner, når trykket når 7 bar.
Bemærk sættets udløbsdato.
Derefter er tætningsevnen ikke
længere sikret. Se holdbarhedsan‐
givelserne på flasken.
Udskift den brugte tætningsmiddel‐
flaske. Flasken bortskaffes i henhold
til gældende retsforskrifter.Kompressoren og tætningsmidlet
kan anvendes ved temperaturer ned
til ca. -30 °C.
De adaptere, der muligvis medføl‐
ger, kan bruges til at pumpe andre ting f.eks. fodbolde, luftmadrasser,
oppustelige gummibåde osv. De kan
findes på undersiden af kompresso‐
ren. De tages ud ved at skrue
kompressorens luftslange på og
tage adapteren ud.
Hjulskift
Træf følgende forberedelser og følg nedennævnte anvisninger:
● Parker bilen på et vandret, jævnt og skridsikkert underlag. Ret
forhjulene ligeud.
● Træk parkeringsbremsen, sæt bilen i første gear eller bakgear.
● Er underlaget blødt, skal der anbringes et stabilt underlag
under donkraften (maks. 1 cm
tykt).
● Tag tunge genstande ud af bilen,
før den løftes med en donkraft.
● Personer eller dyr må ikke opholde sig i den løftede bil.● Kryb ikke ind under den løftedebil.
● Start ikke bilen, mens den er løftet.
● Rens hjulmøtrikker og bolte med en ren klud, før hjulet monteres.9Advarsel
Smør ikke hjulbolt, hjulmøtrik og
hjulmøtrikkens konus.
Løftepositioner
De viste løftepositioner henviser til
brugen af løftearme og ekstra
donkrafte, der bruge til at skifte
vinter-/sommerdæk.

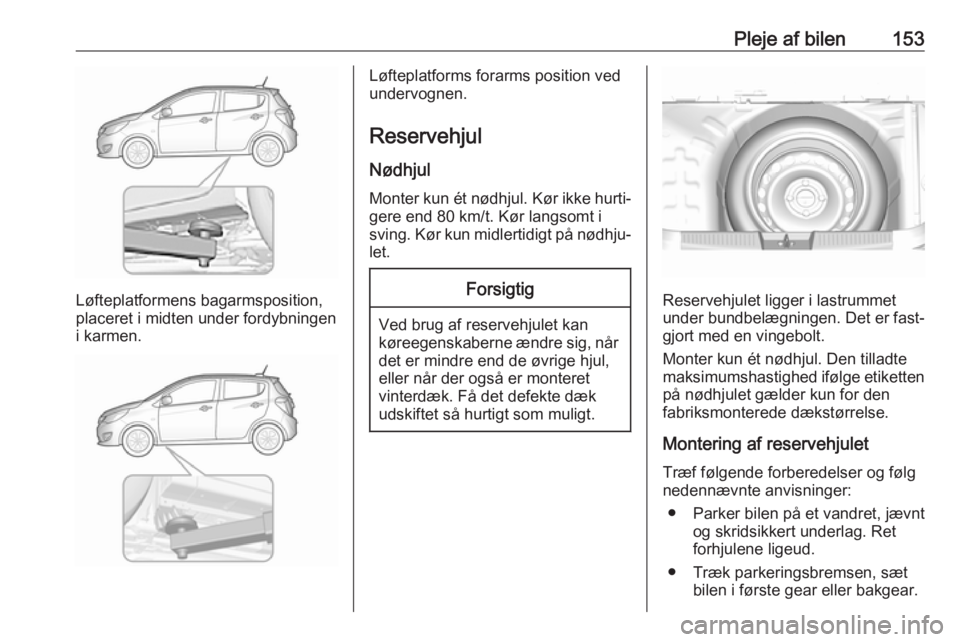

Pleje af bilen153
Løfteplatformens bagarmsposition,
placeret i midten under fordybningen
i karmen.
Løfteplatforms forarms position ved
undervognen.
Reservehjul
Nødhjul
Monter kun ét nødhjul. Kør ikke hurti‐ gere end 80 km/t. Kør langsomt i
sving. Kør kun midlertidigt på nødhju‐
let.Forsigtig
Ved brug af reservehjulet kan
køreegenskaberne ændre sig, når
det er mindre end de øvrige hjul,
eller når der også er monteret
vinterdæk. Få det defekte dæk
udskiftet så hurtigt som muligt.
Reservehjulet ligger i lastrummet
under bundbelægningen. Det er fast‐ gjort med en vingebolt.
Monter kun ét nødhjul. Den tilladte
maksimumshastighed ifølge etiketten på nødhjulet gælder kun for den
fabriksmonterede dækstørrelse.
Montering af reservehjulet Træf følgende forberedelser og følg
nedennævnte anvisninger:
● Parker bilen på et vandret, jævnt og skridsikkert underlag. Ret
forhjulene ligeud.
● Træk parkeringsbremsen, sæt bilen i første gear eller bakgear.

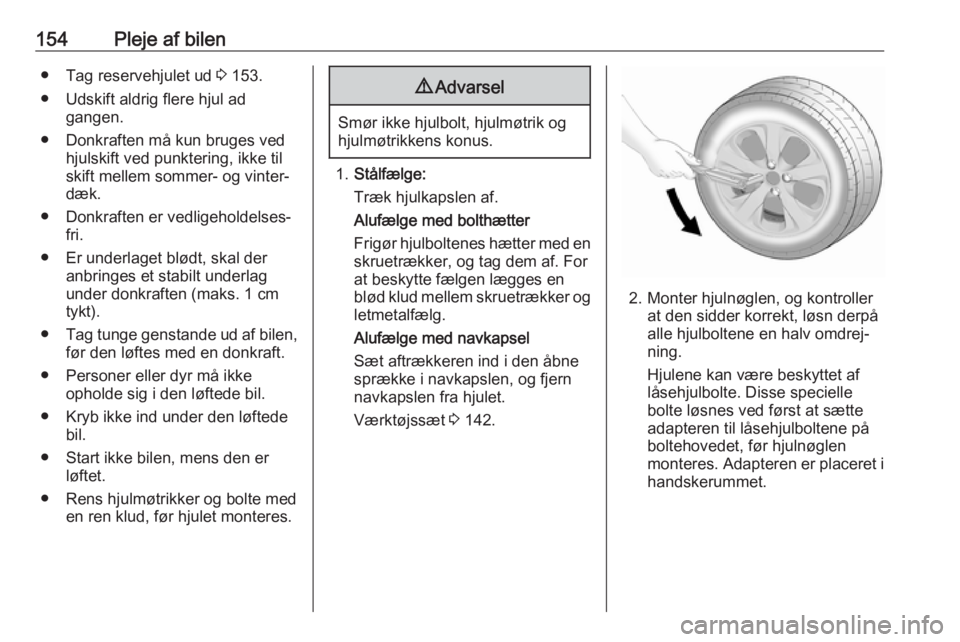

154Pleje af bilen● Tag reservehjulet ud 3 153.
● Udskift aldrig flere hjul ad gangen.
● Donkraften må kun bruges ved hjulskift ved punktering, ikke til
skift mellem sommer- og vinter‐ dæk.
● Donkraften er vedligeholdelses‐ fri.
● Er underlaget blødt, skal der anbringes et stabilt underlag
under donkraften (maks. 1 cm
tykt).
● Tag tunge genstande ud af bilen,
før den løftes med en donkraft.
● Personer eller dyr må ikke opholde sig i den løftede bil.
● Kryb ikke ind under den løftede bil.
● Start ikke bilen, mens den er løftet.
● Rens hjulmøtrikker og bolte med en ren klud, før hjulet monteres.9Advarsel
Smør ikke hjulbolt, hjulmøtrik og
hjulmøtrikkens konus.
1. Stålfælge:
Træk hjulkapslen af.
Alufælge med bolthætter
Frigør hjulboltenes hætter med en
skruetrækker, og tag dem af. For
at beskytte fælgen lægges en
blød klud mellem skruetrækker og letmetalfælg.
Alufælge med navkapsel Sæt aftrækkeren ind i den åbne
sprække i navkapslen, og fjern
navkapslen fra hjulet.
Værktøjssæt 3 142.
2. Monter hjulnøglen, og kontroller
at den sidder korrekt, løsn derpå
alle hjulboltene en halv omdrej‐
ning.
Hjulene kan være beskyttet af
låsehjulbolte. Disse specielle
bolte løsnes ved først at sætte
adapteren til låsehjulboltene på
boltehovedet, før hjulnøglen
monteres. Adapteren er placeret i
handskerummet.

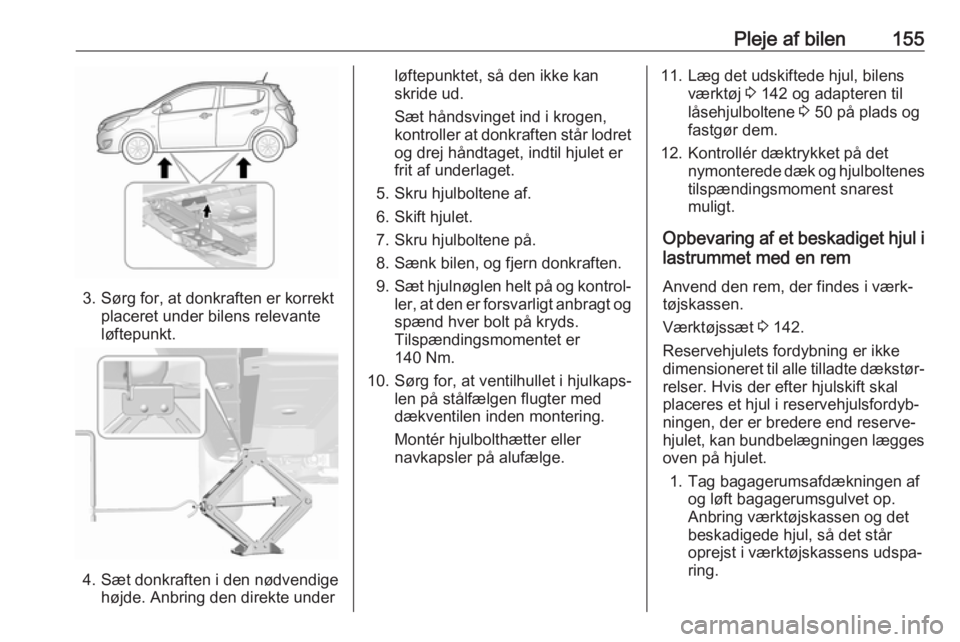

Pleje af bilen155
3. Sørg for, at donkraften er korrektplaceret under bilens relevante
løftepunkt.
4. Sæt donkraften i den nødvendige højde. Anbring den direkte under
løftepunktet, så den ikke kan
skride ud.
Sæt håndsvinget ind i krogen,
kontroller at donkraften står lodret
og drej håndtaget, indtil hjulet er
frit af underlaget.
5. Skru hjulboltene af.
6. Skift hjulet.
7. Skru hjulboltene på.
8. Sænk bilen, og fjern donkraften.
9. Sæt hjulnøglen helt på og kontrol‐
ler, at den er forsvarligt anbragt og
spænd hver bolt på kryds.
Tilspændingsmomentet er
140 Nm.
10. Sørg for, at ventilhullet i hjulkaps‐ len på stålfælgen flugter med
dækventilen inden montering.
Montér hjulbolthætter eller
navkapsler på alufælge.11. Læg det udskiftede hjul, bilens værktøj 3 142 og adapteren til
låsehjulboltene 3 50 på plads og
fastgør dem.
12. Kontrollér dæktrykket på det nymonterede dæk og hjulboltenes
tilspændingsmoment snarest
muligt.
Opbevaring af et beskadiget hjul i lastrummet med en rem
Anvend den rem, der findes i værk‐
tøjskassen.
Værktøjssæt 3 142.
Reservehjulets fordybning er ikke dimensioneret til alle tilladte dækstør‐
relser. Hvis der efter hjulskift skal
placeres et hjul i reservehjulsfordyb‐
ningen, der er bredere end reserve‐
hjulet, kan bundbelægningen lægges
oven på hjulet.
1. Tag bagagerumsafdækningen af og løft bagagerumsgulvet op.
Anbring værktøjskassen og det
beskadigede hjul, så det står
oprejst i værktøjskassens udspa‐ ring.

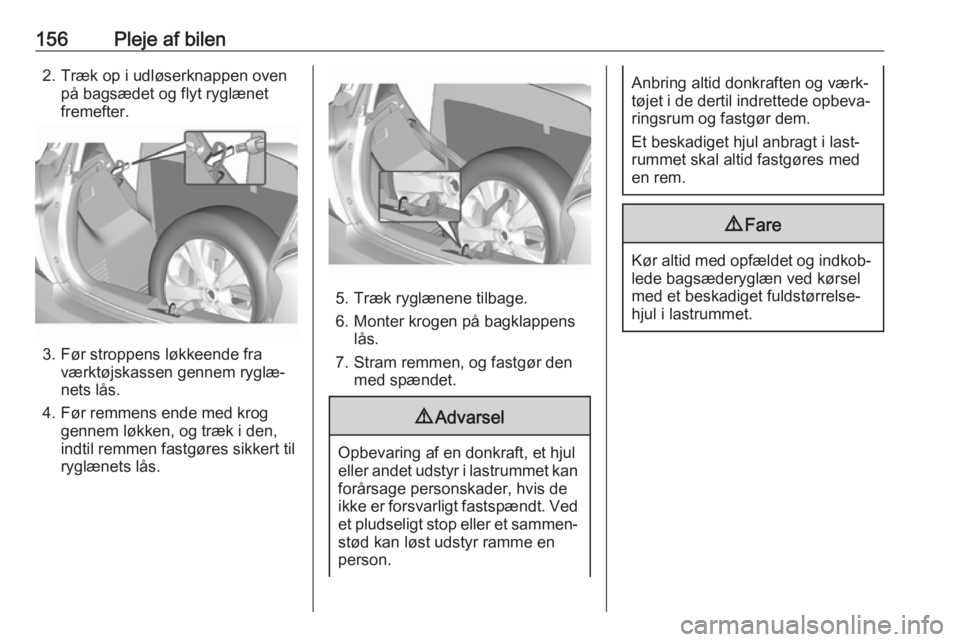

156Pleje af bilen2. Træk op i udløserknappen ovenpå bagsædet og flyt ryglænet
fremefter.
3. Før stroppens løkkeende fra værktøjskassen gennem ryglæ‐
nets lås.
4. Før remmens ende med krog gennem løkken, og træk i den,
indtil remmen fastgøres sikkert til
ryglænets lås.
5. Træk ryglænene tilbage.
6. Monter krogen på bagklappens lås.
7. Stram remmen, og fastgør den med spændet.
9 Advarsel
Opbevaring af en donkraft, et hjul
eller andet udstyr i lastrummet kan
forårsage personskader, hvis de
ikke er forsvarligt fastspændt. Ved et pludseligt stop eller et sammen‐
stød kan løst udstyr ramme en
person.
Anbring altid donkraften og værk‐
tøjet i de dertil indrettede opbeva‐
ringsrum og fastgør dem.
Et beskadiget hjul anbragt i last‐
rummet skal altid fastgøres med
en rem.9 Fare
Kør altid med opfældet og indkob‐
lede bagsæderyglæn ved kørsel
med et beskadiget fuldstørrelse‐
hjul i lastrummet.

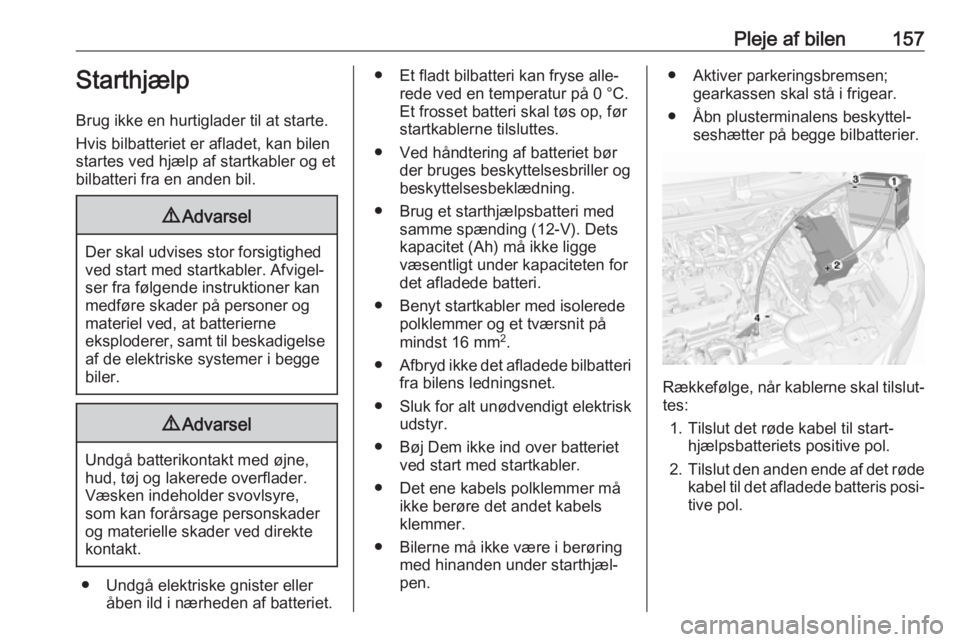

Pleje af bilen157Starthjælp
Brug ikke en hurtiglader til at starte.
Hvis bilbatteriet er afladet, kan bilen
startes ved hjælp af startkabler og et
bilbatteri fra en anden bil.9 Advarsel
Der skal udvises stor forsigtighed
ved start med startkabler. Afvigel‐
ser fra følgende instruktioner kan
medføre skader på personer og
materiel ved, at batterierne
eksploderer, samt til beskadigelse af de elektriske systemer i begge
biler.
9 Advarsel
Undgå batterikontakt med øjne,
hud, tøj og lakerede overflader.
Væsken indeholder svovlsyre,
som kan forårsage personskader
og materielle skader ved direkte
kontakt.
● Undgå elektriske gnister eller åben ild i nærheden af batteriet.
● Et fladt bilbatteri kan fryse alle‐rede ved en temperatur på 0 °C.
Et frosset batteri skal tøs op, før
startkablerne tilsluttes.
● Ved håndtering af batteriet bør der bruges beskyttelsesbriller ogbeskyttelsesbeklædning.
● Brug et starthjælpsbatteri med samme spænding (12-V). Dets
kapacitet (Ah) må ikke ligge
væsentligt under kapaciteten for det afladede batteri.
● Benyt startkabler med isolerede polklemmer og et tværsnit på
mindst 16 mm 2
.
● Afbryd ikke det afladede bilbatteri
fra bilens ledningsnet.
● Sluk for alt unødvendigt elektrisk udstyr.
● Bøj Dem ikke ind over batteriet ved start med startkabler.
● Det ene kabels polklemmer må ikke berøre det andet kabels
klemmer.
● Bilerne må ikke være i berøring med hinanden under starthjæl‐
pen.● Aktiver parkeringsbremsen; gearkassen skal stå i frigear.
● Åbn plusterminalens beskyttel‐ seshætter på begge bilbatterier.
Rækkefølge, når kablerne skal tilslut‐tes:
1. Tilslut det røde kabel til start‐ hjælpsbatteriets positive pol.
2. Tilslut den anden ende af det røde
kabel til det afladede batteris posi‐ tive pol.

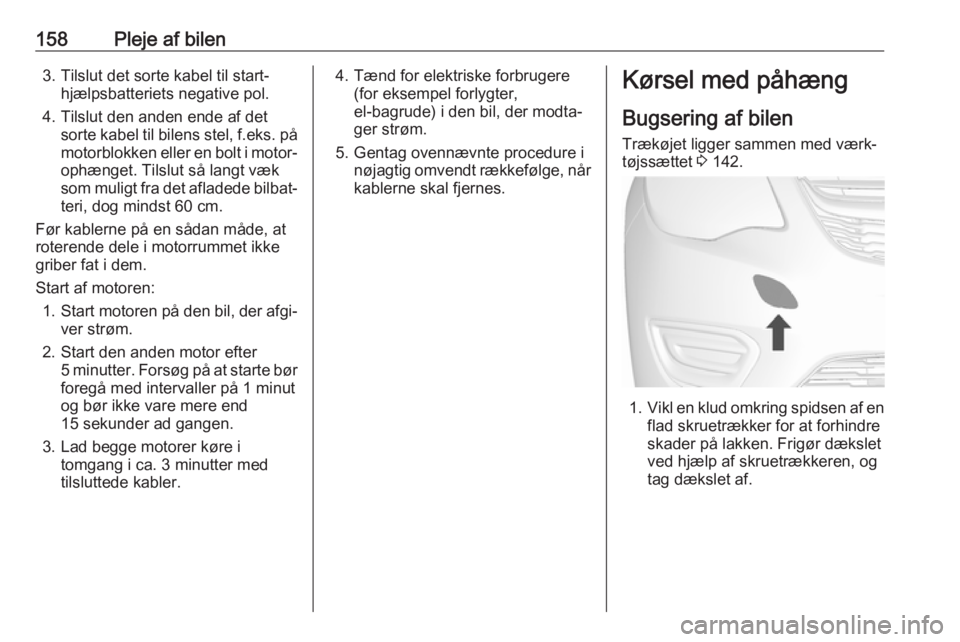

158Pleje af bilen3. Tilslut det sorte kabel til start‐hjælpsbatteriets negative pol.
4. Tilslut den anden ende af det sorte kabel til bilens stel, f.eks. på
motorblokken eller en bolt i motor‐ ophænget. Tilslut så langt væk
som muligt fra det afladede bilbat‐
teri, dog mindst 60 cm.
Før kablerne på en sådan måde, at
roterende dele i motorrummet ikke
griber fat i dem.
Start af motoren: 1. Start motoren på den bil, der afgi‐
ver strøm.
2. Start den anden motor efter 5 minutter. Forsøg på at starte bør
foregå med intervaller på 1 minut
og bør ikke vare mere end 15 sekunder ad gangen.
3. Lad begge motorer køre i tomgang i ca. 3 minutter med
tilsluttede kabler.4. Tænd for elektriske forbrugere (for eksempel forlygter,
el-bagrude) i den bil, der modta‐
ger strøm.
5. Gentag ovennævnte procedure i nøjagtig omvendt rækkefølge, når
kablerne skal fjernes.Kørsel med påhæng
Bugsering af bilen
Trækøjet ligger sammen med værk‐
tøjssættet 3 142.
1. Vikl en klud omkring spidsen af en
flad skruetrækker for at forhindre
skader på lakken. Frigør dækslet
ved hjælp af skruetrækkeren, og
tag dækslet af.
