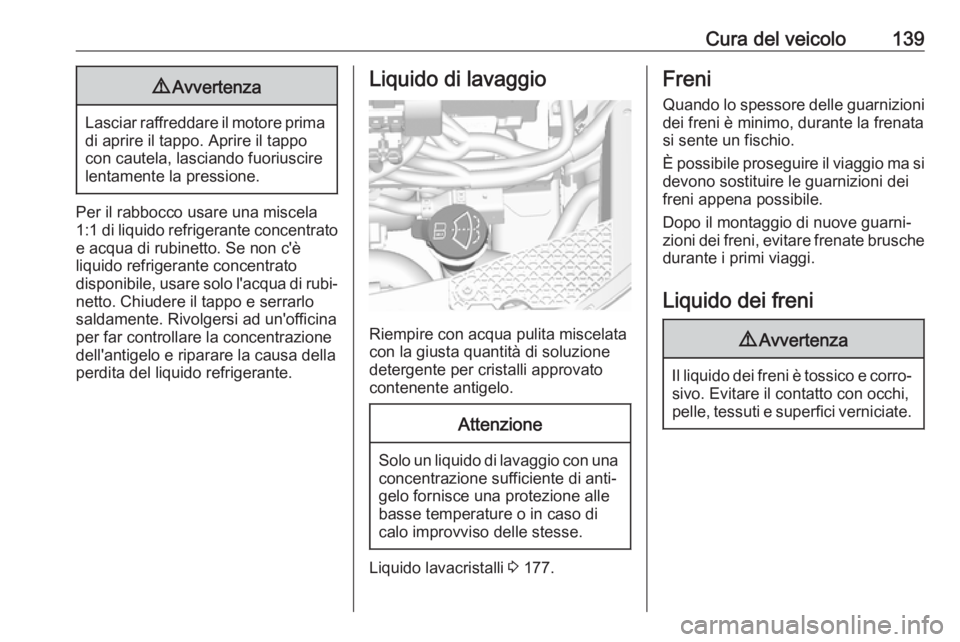

Cura del veicolo1399Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela
1:1 di liquido refrigerante concentrato
e acqua di rubinetto. Se non c'è
liquido refrigerante concentrato
disponibile, usare solo l'acqua di rubi‐
netto. Chiudere il tappo e serrarlo
saldamente. Rivolgersi ad un'officina
per far controllare la concentrazione
dell'antigelo e riparare la causa della
perdita del liquido refrigerante.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione
detergente per cristalli approvato
contenente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Liquido lavacristalli 3 177.
Freni
Quando lo spessore delle guarnizioni
dei freni è minimo, durante la frenata
si sente un fischio.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e corro‐
sivo. Evitare il contatto con occhi,
pelle, tessuti e superfici verniciate.

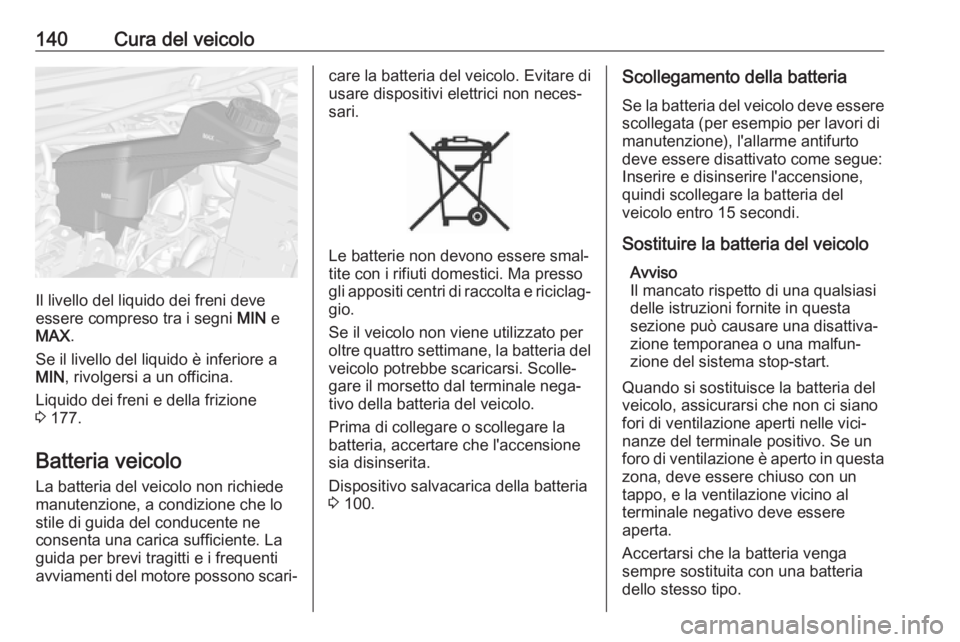

140Cura del veicolo
Il livello del liquido dei freni deve
essere compreso tra i segni MIN e
MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 177.
Batteria veicolo La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria del veicolo. Evitare di
usare dispositivi elettrici non neces‐
sari.
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria del veicolo potrebbe scaricarsi. Scolle‐
gare il morsetto dal terminale nega‐ tivo della batteria del veicolo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
sia disinserita.
Dispositivo salvacarica della batteria
3 100.
Scollegamento della batteria
Se la batteria del veicolo deve essere
scollegata (per esempio per lavori di manutenzione), l'allarme antifurto
deve essere disattivato come segue: Inserire e disinserire l'accensione,
quindi scollegare la batteria del
veicolo entro 15 secondi.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea o una malfun‐
zione del sistema stop-start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.
Accertarsi che la batteria venga
sempre sostituita con una batteria
dello stesso tipo.

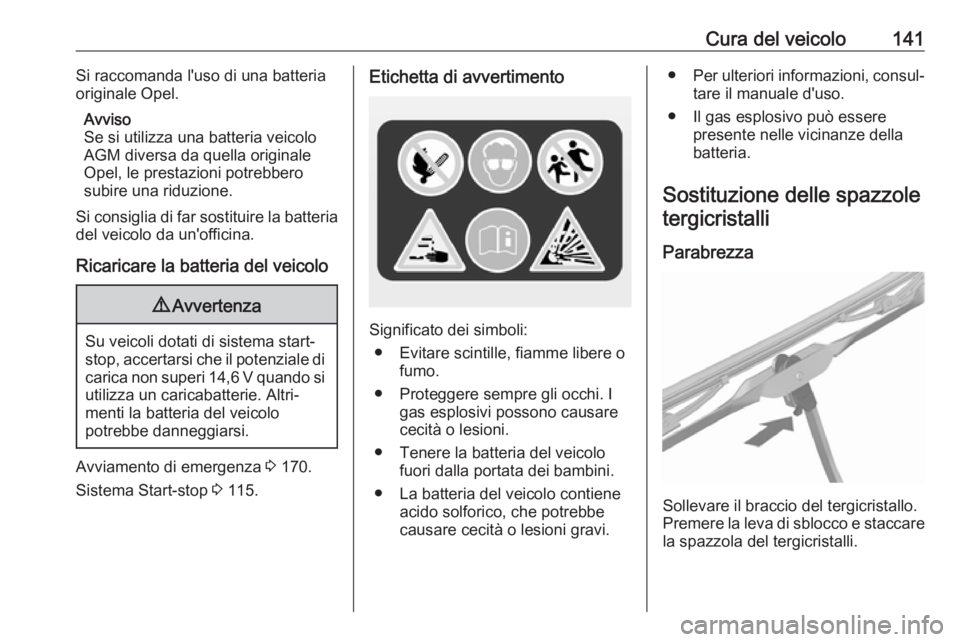

Cura del veicolo141Si raccomanda l'uso di una batteria
originale Opel.
Avviso
Se si utilizza una batteria veicolo AGM diversa da quella originale
Opel, le prestazioni potrebbero
subire una riduzione.
Si consiglia di far sostituire la batteria
del veicolo da un'officina.
Ricaricare la batteria del veicolo9 Avvertenza
Su veicoli dotati di sistema start-
stop, accertarsi che il potenziale di carica non superi 14,6 V quando siutilizza un caricabatterie. Altri‐
menti la batteria del veicolo
potrebbe danneggiarsi.
Avviamento di emergenza 3 170.
Sistema Start-stop 3 115.
Etichetta di avvertimento
Significato dei simboli:
● Evitare scintille, fiamme libere o fumo.
● Proteggere sempre gli occhi. I gas esplosivi possono causare
cecità o lesioni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Per ulteriori informazioni, consul‐
tare il manuale d'uso.
● Il gas esplosivo può essere presente nelle vicinanze dellabatteria.
Sostituzione delle spazzole
tergicristalli
Parabrezza
Sollevare il braccio del tergicristallo.
Premere la leva di sblocco e staccare
la spazzola del tergicristalli.

142Cura del veicoloFissare la spazzola leggermenteangolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del tergicristallo.
Finestrino posteriore
Sollevare il braccio del tergicristallo.
Spingere la spazzola del tergicri‐
stallo, leggermente inclinata rispetto
al braccio, verso il basso finché non
si sblocca.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.Sostituzione delle
lampadine
Spegnere il quadro e spegnere il
corrispondente interruttore o chiu‐
dere le portiere.
Afferrare la lampadina nuova solo tenendola per lo zoccolo! Non toccare
il vetro della lampadina a mani nude.
Usare solo lo stesso tipo di lampadina
per la sostituzione.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.

Cura del veicolo143Fari alogeni
Anabbaglianti e abbaglianti
1. Sul lato sinistro del veicolo: ruotare ed estrarre il tubo di rifor‐nimento del contenitore del
liquido di lavaggio.
2. Rimuovere la scatola portafusibili (solo lato sinistro del veicolo).
3. Avvicinare entrambi i fermipremendo e staccare il connettore
a spina dalla lampadina.
4. Smontare il coprilampada.
5. Spingere il fermo elastico e disin‐ serire.

144Cura del veicolo
6. Rimuovere la lampadina dalcorpo del riflettore.
7. Quando si monta una nuova lampadina, bloccare le alette negli
incavi del riflettore.
8. Innestare la molla di fermo.
9. Portare la protezione dei fari in posizione e chiudere.
10. Accertarsi che il coperchio protet‐
tivo sia posizionato correttamente
per impedire perdite d'acqua e
pesanti condensazioni.
Luci di posizione / luci diurne 1. Rimuovere la scatola portafusibili (solo lato sinistro del veicolo).2. Ruotare il portalampada in sensoantiorario e rimuovere.
3. Staccare la lampadina dal porta‐lampada e sostituirla.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Luci diurne / luci di posizione con
LED
Le luci di posizione e diurne sono a
LED e non sono sostituibili. Rivolgersi a un'officina in caso di LED difettoso.
Fendinebbia anteriori
1. Inclinare la ruota e rimuovere i due dadi a spinta sul rivestimento
esterno della stessa.

Cura del veicolo145
2. Scollegare il connettore elettricodal portalampada.
3. Rimuovere il gruppo lampada in senso antiorario ed estrarlo in
linea retta.
4. Montare un nuovo gruppo lampada e ruotarlo in senso
orario.
5. Ricollegare il connettore elettrico.
Indicatori di direzione
anteriori
1. Ruotare il portalampada in senso antiorario e rimuovere.
2. Ruotare la lampadina in sensoantiorario e rimuoverla dal porta‐
lampada.
3. Sostituire la lampadina.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Luci posterioriLuce posteriore, luce dei freni, luce di
retromarcia e retronebbia
1. Svitare entrambe le viti.
2. Rimuovere il gruppo ottico poste‐ riore. Assicurarsi che il passacavi
rimanga in posizione.

146Cura del veicolo
3. luce posteriore/luce dei freni 1
indicatore di direzione 2
luce posteriore ( 3)
luce di retromarcia (lato passeg‐
gero), luce retronebbia (lato
conducente) 4.4. Ruotare il portalampada in senso
antiorario.
5. Togliere il portalampada. Spin‐gere leggermente la lampadina
nel portalampada, ruotarla in
senso antiorario, rimuoverla e
sostituirla.
6. Inserire il portalampada nel gruppo luci posteriori e avvitarlo in
sede.
Collegare il connettore del cavo.
Installare il gruppo ottico poste‐
riore nella carrozzeria e serrare le
viti. Chiudere i coperchi e aggan‐
ciarli.
7. Inserire l'accensione, azionare e controllare tutte le luci.

Cura del veicolo147Indicatori di direzionelaterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada in avanti ed estrarla dall'aletta anteriore
con l'estremità posteriore.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità anteriore nell'aletta anteriore, far scorrere in
avanti e inserire l'estremità poste‐ riore.
Terza luce di arresto
Per la sostituzione dei LED, rivolgersi
ad un'officina.

148Cura del veicoloLuci della targa
1. Svitare entrambe le viti.
2. Rimuovere il portalampada verso il basso, facendo attenzione a non
tirare il cavo.
Ruotare il portalampada in senso
antiorario per staccarlo.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare
in senso orario.
5. Inserire il corpo delle lampadine e
fissarle con un cacciavite.
Luci interne
Luce di cortesia e luci di lettura 1. Per la rimozione, scalzare il lato opposto dell'interruttore luci
usando un cacciavite a testa
piatta. (Attenzione a non fare
graffi.)
2. Rimuovere la lampadina.
3. Sostituire la lampadina.
4. Rimontare il gruppo lampadina.
Luce del vano di carico
1. Estrarre la lampada facendo leva con un cacciavite.
2. Rimuovere la lampadina.
3. Inserire la lampadina nuova.
4. Rimontare la lampada.
Illuminazione del quadro strumenti
Le lampadine devono essere sosti‐
tuite presso un'officina.
