Soins du véhicule139Liquide de frein9Attention
Le liquide de frein est nocif et
corrosif. Éviter les contacts avec
les yeux, la peau, les tissus et les
surfaces peintes.
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Si le niveau de liquide est en dessous
du niveau MIN, contacter un atelier.
Liquide de frein / d'embrayage 3 177.
Batterie du véhicule
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la
décharge de la batterie du véhicule.
Éviter d'utiliser les consommateurs
électriques non indispensables.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de quatre semaines peut
conduire à une décharge de la batte‐
rie du véhicule. Débrancher la cosse
de la borne négative de la batterie du
véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre la décharge de la
batterie 3 99.
Déconnexion de la batterie
Si la batterie du véhicule doit être
déconnectée (par ex. pour un entre‐
tien), la sirène d'alarme doit être
désactivée comme suit : Mettre le
contact, puis le couper, puis débran‐
cher la batterie du véhicule dans les
15 secondes qui suivent.
Remplacement de la batterie du
véhicule
Remarque
Toute dérogation aux instructions
données dans cette section peut
entraîner une désactivation ou une
perturbation du système d'arrêt/
démarrage.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être
ouverte.

140Soins du véhiculeS'assurer que la batterie est systé‐
matiquement remplacée par une
batterie de même type.
Nous recommandons d'utiliser une
batterie d'origine Opel.
Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie
Opel d'origine peut réduire les
performances.
Nous vous recommandons de faire remplacer la batterie du véhicule par
un atelier.
Charge de la batterie du véhicule9 Attention
Sur les véhicules dotés du
système d'arrêt-démarrage, s'as‐
surer que le potentiel de charge ne
dépasse pas 14,6 V si un chargeur de batterie est utilisé. Dans le cas
contraire, la batterie du véhicule
peut être endommagée.
Démarrage par câbles auxiliaires
3 170.
Système d'arrêt-démarrage 3 114.
Étiquette d'avertissement
Signification des symboles :
● Pas d'étincelles ni de flammes nues et ne pas fumer.
● Toujours se protéger les yeux. Les gaz explosifs peuvent causer
une cécité ou des blessures.
● Conserver la batterie du véhicule
hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.
● Pour plus d'informations, consul‐ ter le manuel d'utilisation.
● Du gaz explosif peut être présent
aux alentours de la batterie.
Remplacement des balais d'essuie-glace
Pare-brise
Soulever le bras d'essuie-glace.
Enfoncer le levier de déblocage et
détacher le balai d'essuie-glace.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.

Soins du véhicule141Abaisser le bras d'essuie-glace avec
précaution.
Lunette arrière
Soulever le bras d'essuie-glace. Tirer
le balais d'essuie-glace vers le bas
pour le retirer.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐ cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
Couper le contact et désactiver les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot ! Ne pas toucher le verre de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.
Vérification d'ampoule
Après le remplacement d'une
ampoule, mettre le contact, opérer et
vérifier les feux.Phares halogènes
Feux de croisement et feux de
route
1. Sur le côté gauche du véhicule: faire tourner et tirer le tuyau de
remplissage hors du réservoir de
liquide de nettoyage du pare-
brise.

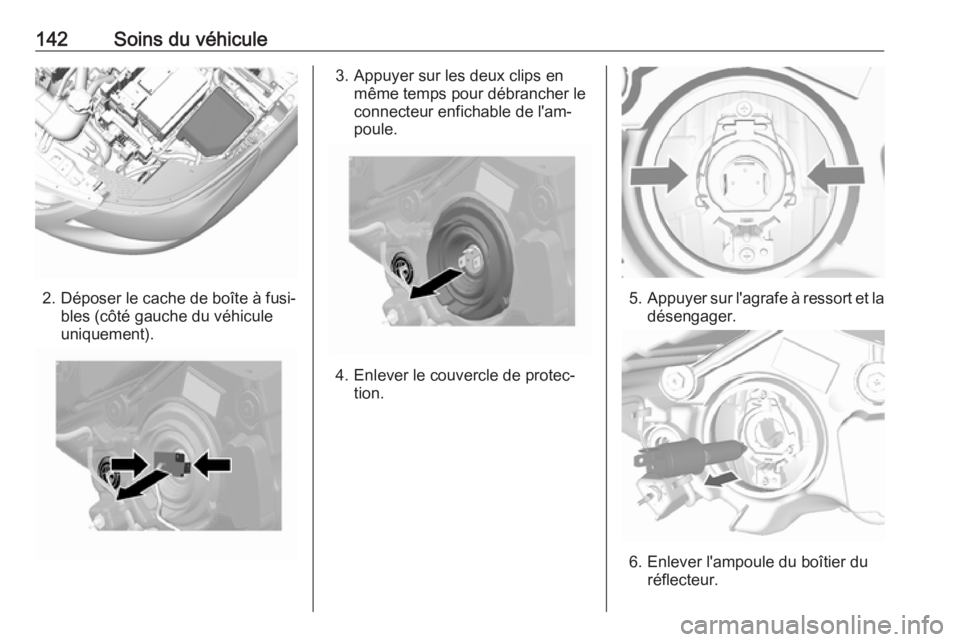

142Soins du véhicule
2. Déposer le cache de boîte à fusi‐bles (côté gauche du véhicule
uniquement).
3. Appuyer sur les deux clips en même temps pour débrancher le
connecteur enfichable de l'am‐
poule.
4. Enlever le couvercle de protec‐ tion.
5.Appuyer sur l'agrafe à ressort et la
désengager.
6. Enlever l'ampoule du boîtier du réflecteur.

Soins du véhicule1437. Lors de la pose d'une ampouleneuve, engager les pattes dans
les logements du réflecteur.
8. Engager l'attache ressort.
9. Remettre le couvercle de protec‐ tion du phare en place et le refer‐
mer.
10. S'assurer que le couvercle de protection est placé correctement
pour éviter toute fuite d'eau et une importante condensation.
Feu latéral / feu de jour 1. Déposer le cache de boîte à fusi‐ bles (côté gauche du véhicule
uniquement).2. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever.
3. Détacher l'ampoule de la douille d'ampoule et la remplacer.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire.
Feu latéral / feu de jour avec DEL
(diodes)
Les feux de jour et de position sont
conçus comme des DEL (diode élec‐
troluminescente) et ne peuvent pas
être changés. Se rendre dans un
garage en cas de LED défectueuse.
Phares antibrouillard
1. Basculer la roulette et déposer les
deux écrous poussoirs sur l'exté‐
rieur de la garniture.

144Soins du véhicule2. Débrancher le connecteur électri‐que du support d'ampoule.
3. Déposer l'ampoule dans le sens antihoraire et la sortir bien droit
hors du boîtier.
4. Insérer une nouvelle ampoule en l'introduisant bien droit dans le
boîtier du feu puis la tourner dans le sens horaire.
5. Rebrancher le connecteur électri‐ que.
Clignotants avant
1. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever.
2. Tourner l'ampoule dans le sens antihoraire et l'enlever de la
douille.
3. Remplacer l'ampoule.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire.
Feux arrièreFeu arrière, feu de stop, feu de recul
et feu antibrouillard arrière
1. Dévisser les deux vis.
2. Enlever l'ensemble de feu arrière.
Veiller à ce que la goulotte de
câbles reste en place.

Soins du véhicule145
3. feu arrière / feu stop 1
feu de direction 2
feu arrière 3
feu de recul (côté passager) / feu
antibrouillard arrière (côté
conducteur) 4.4. Faire tourner le porte-ampoule
dans le sens antihoraire.
5. Enlever le support d'ampoule.Pousser légèrement l'ampoule
dans la douille, la tourner dans le
sens antihoraire, l'enlever et
remplacer l'ampoule.
6. Introduire la douille d'ampoule dans l'ensemble de feu arrière et
la visser en place.
Brancher la fiche. Installer l'en‐
semble de feu arrière dans la
carrosserie et serrer les vis.
Fermer les couvercles et les encli‐
queter.
7. Mettre le contact, faire fonctionner
et vérifier tous les feux.

146Soins du véhiculeFeux de direction latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire coulisser le feu vers l'avant et l'extraire de l'aile avant avec
l'extrémité arrière.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du
logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité avant dans l'aile avant, faire coulisser vers
l'avant et insérer l'extrémité
arrière.
Troisième feu stop
Faire remplacer les DEL par un
atelier.

Soins du véhicule147Éclairage de plaqued'immatriculation
1. Dévisser les deux vis.
2. Sortir le boîtier de l'ampoule par le
bas en veillant à ne pas tirer sur le câble.
Faire tourner la douille de l'am‐
poule dans le sens antihoraire
pour la désencliqueter.
3. Déposer l'ampoule de la douille d'ampoule et la remplacer.
4. Insérer la douille de l'ampouledans le boîtier d'ampoule et tour‐
ner dans le sens horaire.
5. Introduire le boîtier d'ampoule et le bloquer en utilisant un tourne‐
vis.
Éclairage intérieur
Éclairage de courtoisie, spots de
lecture
1. Pour la dépose, faire levier du côté opposé au commutateur en
utilisant un tournevis à lame plate. (Attention à ne rien rayer.)
2. Enlever l'ampoule.
3. Remplacer l'ampoule.
4. Réinstallez la lampe complète.Éclairage du coffre
1. Extraire la lampe en faisant levier avec un tournevis.
2. Retirer l'ampoule.

148Soins du véhicule3. Insérer une nouvelle ampoule.
4. Remonter la lampe.
Éclairage du tableau de bord
Les ampoules doivent être rempla‐
cées par un atelier.Circuit électrique
Fusibles Les inscriptions sur le fusible neufdoivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● À l'avant gauche du comparti‐ ment moteur.
● Côté conducteur, derrière un cache du tableau de bord.
Avant de remplacer un fusible, mettre le commutateur correspondant en
position arrêt (Off) et couper le
contact.Le véhicule contient différents types
de fusibles. Certains types de fusibles du véhicule peuvent différer de ceux
illustrés.
Selon le type, un fusible sauté est
reconnaissable à son fil fondu. Ne
pas remplacer le fusible tant que la cause de la défaillance n'a pas été
supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
