OPEL KARL 2019 Ohjekirja (in Finnish)

Mittarit ja käyttölaitteet59Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä,
lukitse vipu ja varmista, että se lukit‐
tuu täysin.
Säädä ohjauspyörän asento vain
auton seistessä ja ohjauslukon
ollessa vapautettuna.
Ohjauspyörän
kauko-ohjaus
Vakionopeussäädintä ja nopeusrajoi‐
tinta käytetään ohjauspyörän vasem‐
man puolen säätimillä.
Infotainment-järjestelmää voidaan
käyttää ohjauspyörän oikean puolen
säätimillä.
Kuljettajan apujärjestelmät 3 118.
Lisäohjeita on Infotainment-ohjekir‐ jassa.
Lämmitettävä ohjauspyörä
Lämmitys kytketään painamalla A.
Aktivointi osoitetaan painikkeessa olevalla LED-valolla.

60Mittarit ja käyttölaitteetOhjauspyörän tarttumakohdat lämmi‐tetään nopeammin ja korkeampaan
lämpötilaan kuin muut alueet.
Lämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 108.
Äänitorvi
Paina j.
Tuulilasin pyyhin ja
pesulaite
TuulilasinpyyhkimetHI:nopeaLO:hidasE:tihkupyyhintäOFF:pois
Kertapyyhkäisy, kun tuulilasinpyyhki‐
met eivät ole päällä: paina vipua alas‐ päin asentoon 2.
Älä kytke päälle lasin ollessa jäässä. Kytke pois pesulinjoilla.
Tuulilasin pesulaite
Vedä vivusta. Tuulilasille suihkute‐
taan pesunestettä ja pyyhin pyyhkäi‐
see muutaman kerran.
Pesulaitteen neste 3 132

Mittarit ja käyttölaitteet61Takalasin pyyhin ja
pesulaite
Käynnistä takalasin pyyhin paina‐
malla keinukytkintä:
yläasento:jatkuva toimintaala-asento:jaksottainen toimintakeskiasento:pois
Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee
muutaman kerran.
Älä kytke päälle takalasin ollessa
jäässä.
Kytke pois pesulinjoilla.
Takalasin pyyhin kytkeytyy automaat‐
tisesti päälle, kun tuulilasinpyyhkimet
ovat kytkettyinä ja peruutusvaihde
kytketään.
Tämän toiminnon päälle- tai poiskyt‐
kentää voidaan muuttaa infonäytön
valikossa Asetukset.
Pesulaitteen neste 3 132.
Auton räätälöinti 3 83.
Ulkolämpötila
Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.9 Varoitus
Jo lämpötilan ollessa näytön
mukaan muutamia asteita 0 °C:n
yläpuolella tien pinta voi olla
jäässä.
Kello
Kellonaika ja päivämäärä esitetään infonäytössä.
Infonäyttö 3 79.

62Mittarit ja käyttölaitteetGraafinen infonäyttöPaina MENU avataksesi kyseisen
audiovalikon.
Valitse Aika ja päivämäärä .
Aseta aika
Valitse Aseta aika siirtyäksesi kysei‐
seen alavalikkoon.
Valitse Autom. näytön alaosasta.
Aktivoi joko Päällä - RDS tai Pois
päältä (manuaalinen) .
Jos Pois päältä (manuaalinen) on
valittuna, säädä tunnit ja minuutit.
Valitse ajan näyttötila valitsemalla
toistuvasti 12-24 h näytön alaosassa.
Jos valitset 12 tunnin tilan, näyttöön
tulee kolmas sarake aamupäivän
(AM) tai iltapäivän (PM) valintaa
varten. Valitse haluamasi vaihtoehto.
Aseta päivämäärä
Valitse Aseta päiväys siirtyäksesi
kyseiseen alavalikkoon.
Valitse Autom. näytön alaosasta.
Aktivoi joko Päällä - RDS tai Pois
päältä (manuaalinen) .
Jos Pois päältä (manuaalinen) on
valittuna, säädä päivämäärän asetuk‐
set.
7'' värillinen infonäyttö Paina ; ja valitse sitten Asetukset.
Avaa kyseinen alavalikko näyttöön
valitsemalla Aika ja päivämäärä .Aseta ajan muoto
Valitse haluamasi aikaformaatti
koskettamalla näyttöpainiketta 12 h
tai 24 h .
Aseta päivämäärän muoto
Valitse haluamasi päiväformaatti
valitsemalla Aseta päivämäärän
muoto ja valitsemalla sitten alavalikon
vaihtoehdoista.
Automaattinen asetus
Valitse Automaattinen asetus aset‐
taaksesi joko automaattisen tai
manuaalisen ajan ja päivämäärän
asetuksen.
Valitse Päällä - RDS ajan ja päivä‐
määrän automaattista asettamista
varten.
Valitse Pois - manuaalinen ajan ja
päivämäärän manuaalista asetta‐
mista varten. Jos Automaattinen
asetus on asetettu valintaan Pois -
manuaalinen , alavalikon kohdat
Aseta aika ja Aseta päivämäärä ovat
valittavissa.

Mittarit ja käyttölaitteet63Aseta aika ja päivämäärä
Valitse Aseta aika tai Aseta
päivämäärä ajan ja päivämäärän
asetuksia varten.
Säädä asetuksia koskettamalla + ja -.
Virtapistokkeet
12 V pistorasia sijaitsee keskikonso‐ lissa.
Suurin tehonkulutus ei saa ylittää
120 W.
Kun sytytysvirta on katkaistu, virtapis‐
toke on poissa käytöstä. Lisäksi pisto‐ rasia poistetaan käytöstä, mikäli
auton akun jännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista
yhteensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia
tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Stop-start-järjestelmä 3 108.
Savukkeensytytin Savukkeensytytin voi sijaita keski‐
konsolissa.
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä
käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.
TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia voidaan asettaa
mukinpitimiin.

64Mittarit ja käyttölaitteetVaroitusvalot, mittarit jailmaisimet
Mittaristo
Mittarien neulat heilahtavat lyhyesti
näytön toiseen reunaan, kun mootto‐
riin kytketään virta.
Nopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Näyttää autolla ajetun kokonaismat‐
kan kilometreinä alarivillä.
Osamatkamittari
Näyttää nollauksen jälkeen tallenne‐
tun matkan.
Osamatkamittari laskee enintään
9999,9 km:iin saakka ja aloittaa sitten nollasta.
Nollaa painamalla SET/CLR
muutama sekunti vivussa 3 75.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.

Mittarit ja käyttölaitteet65Polttoainemittari
LEDien määrä ilmaisee polttoainesäi‐
liössä olevan polttoaineen määrän.
Nuoli osoittaa, millä puolella autoa polttoaineen täyttöaukko sijaitsee.
Merkkivalo Y palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐
kuu.
Älä aja koskaan polttoainesäiliötä
tyhjäksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden
mukaista määrää ei ehkä voida
tankata.
Moottorin jäähdytysnesteen
lämpömittari
LEDien määrä näyttää jäähdytysnes‐
teen lämpötilan.
enintään 2
LEDiä:moottori ei ole
vielä toimintaläm‐
pötilassa3 - 6 LEDiä:normaali toiminta‐
lämpötilayli 6 LEDiä:lämpötila liian
korkea

66Mittarit ja käyttölaitteetHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä
ilmoittaa, milloin moottoriöljy ja
suodatin on vaihdettava. Ajo-olosuh‐
teista riippuen öljyn ja suodattimen
vaihtoväli voi vaihdella huomattavas‐
tikin.
Kun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksessa näkyy varoi‐
tusviesti. Vaihdata moottoriöljy ja
suodatin korjaamolla viikon sisällä tai
enintään 500 km:n jälkeen sen
mukaan, kumpi ensin täyttyy.
Se voi olla ylimääräinen moottoriöljyn ja suodattimen vaihto tai osa taval‐
lista huoltoa.
Moottoriöljyn jäljellä oleva käyttöikä näkyy prosentteina kuljettajan tieto‐
keskuksessa.
Käytä vivun painikkeita näyttääksesi
moottoriöljyn jäljellä olevan käyttöa‐
jan:Valitse Asetukset -sivu painamalla
MENU .
Valitse Öljyn jäljellä oleva käyttöikä
kääntämällä säätöpyörää.
Nollaus Paina SET/CLR vivussa useita
sekunteja nollausta varten. Moottori‐
öljyn jäljellä oleva käyttöaika -valikon
tulee olla aktiivinen. Kytke sytytys‐
virta, mutta älä käynnistä moottoria.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon
puoleen.

Mittarit ja käyttölaitteet67Seuraava huoltoKuljettajan tietokeskuksessa näkyyviesti, kun auton huolto on tarpeen.Teetä huoltotyöt korjaamolla viikon tai
500 km:n kuluessa sen mukaan,
kumpi ensin täyttyy.
Kuljettajan tietokeskus 3 75.
Huoltotiedot 3 166.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia
mittaristoversioita.
Merkkivalojen sijainti saattaa vaih‐
della laitteiston mukaan. Kun sytytys‐ virta on kytketty, useimmat merkkiva‐
lot palavat hetken ajan toimintates‐
tinä.
Merkkivalojen värit merkitsevät
seuraavaa:Punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐ tusSininen:Päällekytkennän vahvis‐ tusValkoinen:Päällekytkennän vahvis‐
tus

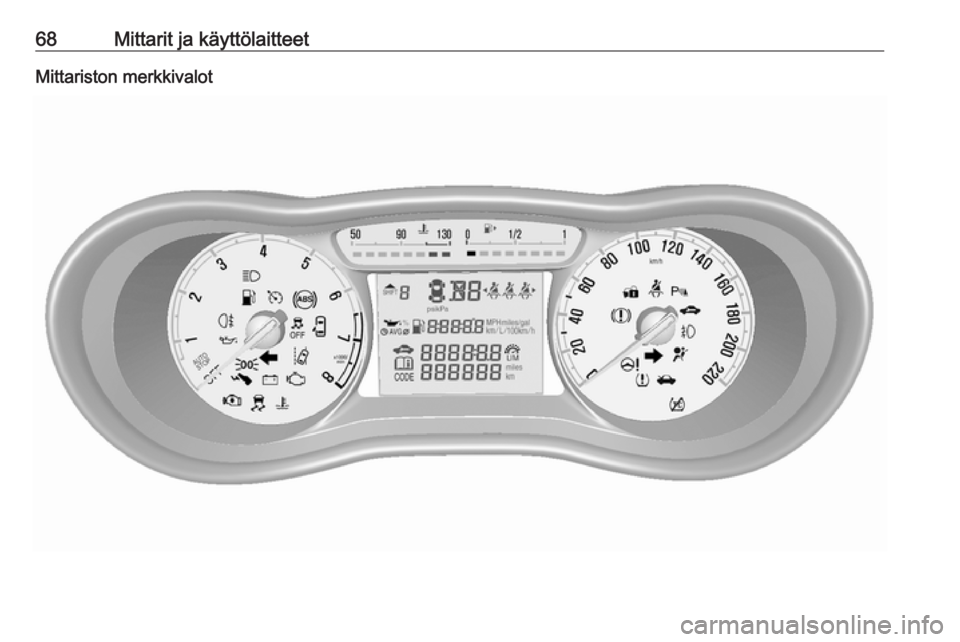

68Mittarit ja käyttölaitteetMittariston merkkivalot
