OPEL MERIVA 2014.5 Betriebsanleitung (in German)

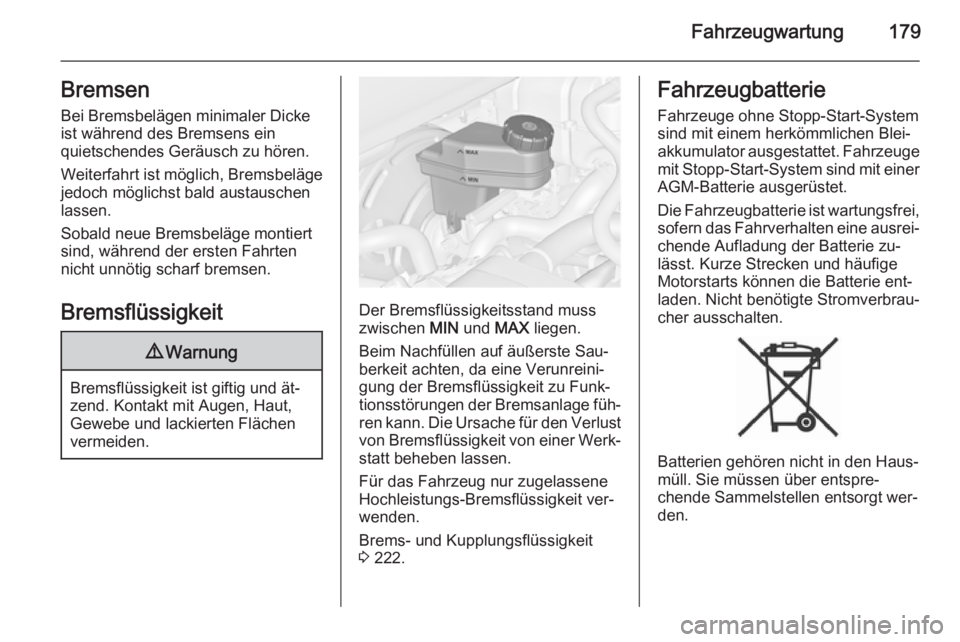

Fahrzeugwartung179Bremsen
Bei Bremsbelägen minimaler Dicke ist während des Bremsens ein
quietschendes Geräusch zu hören.
Weiterfahrt ist möglich, Bremsbelägejedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während der ersten Fahrten
nicht unnötig scharf bremsen.
Bremsflüssigkeit9 Warnung
Bremsflüssigkeit ist giftig und ät‐
zend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.
Der Bremsflüssigkeitsstand muss zwischen MIN und MAX liegen.
Beim Nachfüllen auf äußerste Sau‐ berkeit achten, da eine Verunreini‐
gung der Bremsflüssigkeit zu Funk‐
tionsstörungen der Bremsanlage füh‐
ren kann. Die Ursache für den Verlust von Bremsflüssigkeit von einer Werk‐
statt beheben lassen.
Für das Fahrzeug nur zugelassene
Hochleistungs-Bremsflüssigkeit ver‐
wenden.
Brems- und Kupplungsflüssigkeit
3 222.
Fahrzeugbatterie
Fahrzeuge ohne Stopp-Start-System
sind mit einem herkömmlichen Blei‐
akkumulator ausgestattet. Fahrzeuge
mit Stopp-Start-System sind mit einer AGM-Batterie ausgerüstet.
Die Fahrzeugbatterie ist wartungsfrei,
sofern das Fahrverhalten eine ausrei‐ chende Aufladung der Batterie zu‐
lässt. Kurze Strecken und häufige
Motorstarts können die Batterie ent‐
laden. Nicht benötigte Stromverbrau‐
cher ausschalten.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen entsorgt wer‐
den.

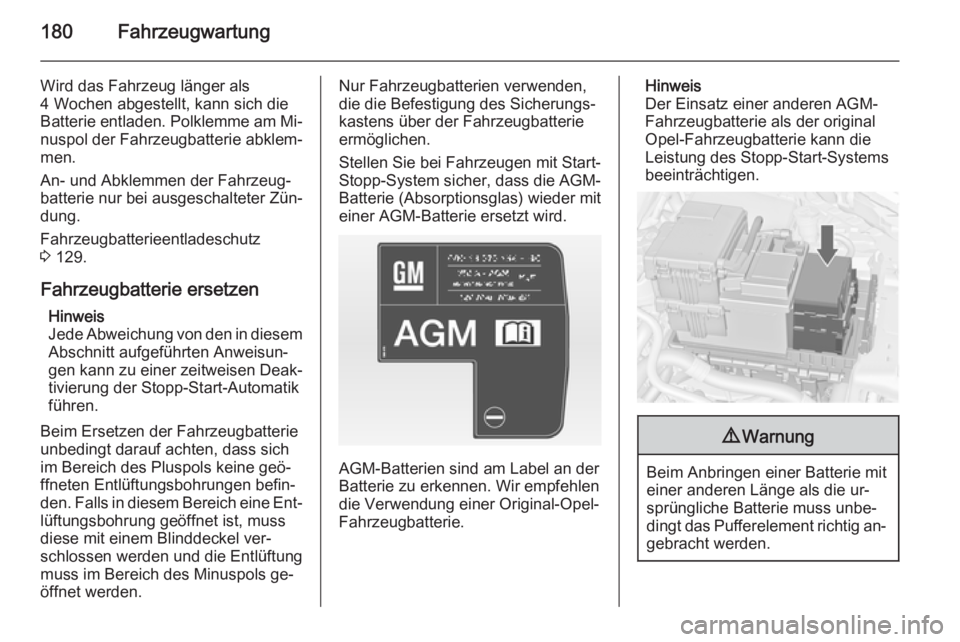

180Fahrzeugwartung
Wird das Fahrzeug länger als
4 Wochen abgestellt, kann sich die
Batterie entladen. Polklemme am Mi‐
nuspol der Fahrzeugbatterie abklem‐
men.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter Zün‐
dung.
Fahrzeugbatterieentladeschutz
3 129.
Fahrzeugbatterie ersetzen Hinweis
Jede Abweichung von den in diesem Abschnitt aufgeführten Anweisun‐
gen kann zu einer zeitweisen Deak‐
tivierung der Stopp-Start-Automatik
führen.
Beim Ersetzen der Fahrzeugbatterie
unbedingt darauf achten, dass sich
im Bereich des Pluspols keine geö‐
ffneten Entlüftungsbohrungen befin‐
den. Falls in diesem Bereich eine Ent‐ lüftungsbohrung geöffnet ist, muss
diese mit einem Blinddeckel ver‐
schlossen werden und die Entlüftung
muss im Bereich des Minuspols ge‐
öffnet werden.Nur Fahrzeugbatterien verwenden, die die Befestigung des Sicherungs‐ kastens über der Fahrzeugbatterie
ermöglichen.
Stellen Sie bei Fahrzeugen mit Start-
Stopp-System sicher, dass die AGM-
Batterie (Absorptionsglas) wieder mit
einer AGM-Batterie ersetzt wird.
AGM-Batterien sind am Label an der
Batterie zu erkennen. Wir empfehlen die Verwendung einer Original-Opel-
Fahrzeugbatterie.
Hinweis
Der Einsatz einer anderen AGM-
Fahrzeugbatterie als der original
Opel-Fahrzeugbatterie kann die
Leistung des Stopp-Start-Systems
beeinträchtigen.9 Warnung
Beim Anbringen einer Batterie mit
einer anderen Länge als die ur‐
sprüngliche Batterie muss unbe‐
dingt das Pufferelement richtig an‐ gebracht werden.

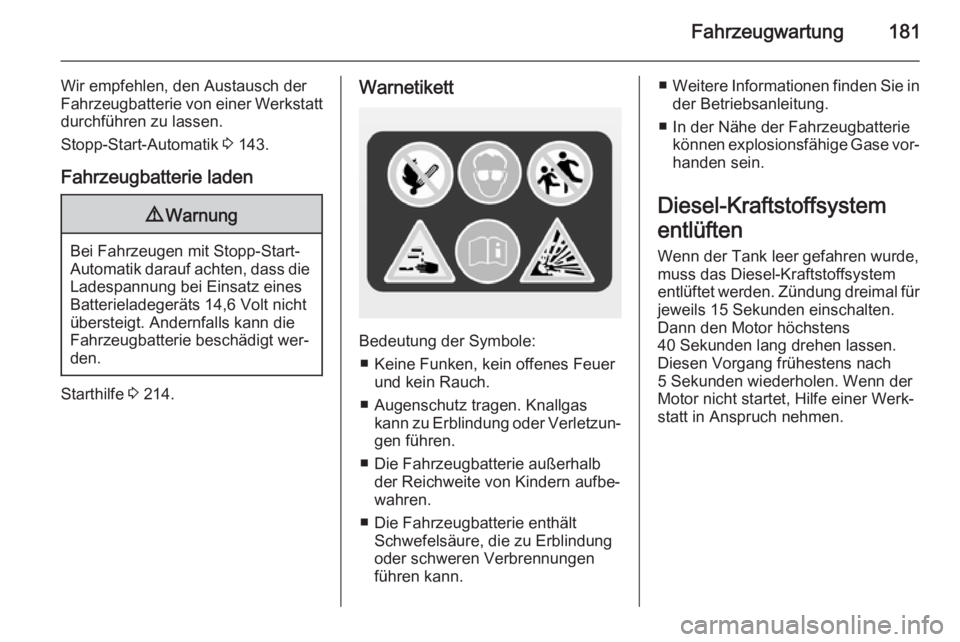

Fahrzeugwartung181
Wir empfehlen, den Austausch der
Fahrzeugbatterie von einer Werkstatt
durchführen zu lassen.
Stopp-Start-Automatik 3 143.
Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt wer‐
den.
Starthilfe 3 214.
Warnetikett
Bedeutung der Symbole:
■ Keine Funken, kein offenes Feuer und kein Rauch.
■ Augenschutz tragen. Knallgas kann zu Erblindung oder Verletzun‐
gen führen.
■ Die Fahrzeugbatterie außerhalb der Reichweite von Kindern aufbe‐
wahren.
■ Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblindung
oder schweren Verbrennungen
führen kann.
■ Weitere Informationen finden Sie in
der Betriebsanleitung.
■ In der Nähe der Fahrzeugbatterie können explosionsfähige Gase vor‐
handen sein.
Diesel-Kraftstoffsystem
entlüften
Wenn der Tank leer gefahren wurde, muss das Diesel-Kraftstoffsystem
entlüftet werden. Zündung dreimal für jeweils 15 Sekunden einschalten.
Dann den Motor höchstens
40 Sekunden lang drehen lassen.
Diesen Vorgang frühestens nach
5 Sekunden wiederholen. Wenn der Motor nicht startet, Hilfe einer Werk‐
statt in Anspruch nehmen.

182FahrzeugwartungScheibenwischerwechsel
Wischerblätter an der Windschutzscheibe
Wischerarm anheben, zum Ausras‐
ten Knopf drücken und Wischerblatt
abnehmen.
Das Wischerblatt am leicht abgewin‐
kelten Wischerarm anbringen und
drücken, bis es einrastet.
Den Wischerarm vorsichtig nach un‐
ten lassen.
Wischerblatt an der
Heckscheibe
Wischerarm anheben. Wischerblatt
wie in der Abbildung gezeigt ausras‐
ten und abnehmen.
Das Wischerblatt am leicht abgewin‐
kelten Wischerarm anbringen und drücken, bis es einrastet.
Den Wischerarm vorsichtig nach un‐
ten lassen.
Glühlampen
auswechseln
Zündung ausschalten und betreffen‐den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel hal‐
ten. Den Glaskolben der Glühlampe
nicht mit bloßen Händen berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.

Fahrzeugwartung183Halogen-Scheinwerfer
Scheinwerfer haben getrennte Sys‐
teme für Abblendlicht 1 (äußere Lam‐
pen) und Fernlicht 2 (innere Lampen).
Abblendlicht
1. Die Kappe 1 nach links drehen
und abnehmen.
2. Die Lampenfassung nach oben drücken und aus dem Reflektor
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung in den Re‐ flektor einsetzen.
5. Die Kappe einsetzen und rechts‐ herum drehen.

184Fahrzeugwartung
Fernlicht
1. Die Kappe 2 nach links drehen
und abnehmen.
2. Den Stecker von der Lampe ab‐ ziehen.
3. Die Federklammer lösen undnach hinten schwenken.
4. Die Lampe ausbauen und erset‐ zen.
5. Die Federklammer nach vornschwenken und einrasten lassen.
6. Den Stecker an der Lampe an‐ schließen.
7. Die Kappe einsetzen und rechts‐ herum drehen.
Standlicht/Tagfahrlicht
1. Die Lampenfassung nach links drehen und herausnehmen.

Fahrzeugwartung185
2.Die Lampe aus der Fassung lösen
und austauschen.
3. Die Lampenfassung in den Re‐ flektor setzen und rechtsherum
drehen.
Standlicht/Tagfahrlicht mit
LEDs Bei einer anderen Version sind
Standlicht und Tagfahrlicht als LEDs
ausgeführt. Bei einem Ausfall die
LEDs in einer Werkstatt wechseln las‐
sen.
Adaptives Fahrlicht
Scheinwerfer haben getrennte Sys‐
teme für Abblend- und Fernlicht 1 (äu‐
ßere Lampen) und Kurvenlicht 2 (in‐
nere Lampen).
Abblend-/Fernlicht
1. Die Kappe 1 nach links drehen
und abnehmen.

186Fahrzeugwartung
2. Die Lampenfassung durch Dre‐hen nach rechts ausrasten. Lam‐
penfassung aus dem Reflektor
ziehen.
3. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
4. Lampe austauschen und die Lam‐
penfassung mit dem Stecker ver‐
binden.
5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einras‐
ten und zum Verriegeln nach links drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.
Abbiegelicht
1. Scheinwerferabdeckkappe 2
nach links drehen und abnehmen.
2. Die Lampenfassung durch Dre‐ hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Die Lampenfassung durch Drücken der Haltenasen vom Ste‐
cker lösen.
4. Lampe austauschen und die Lam‐
penfassung mit dem Stecker ver‐binden.
5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einras‐
ten und zum Verriegeln rechtshe‐
rum drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.

Fahrzeugwartung187
Standlicht/TagfahrlichtStandlicht und Tagfahrlicht sind als
LEDs ausgeführt. Bei einem Ausfall
die LEDs in einer Werkstatt wechseln
lassen.
Nebelscheinwerfer
Die Lampen sind von der Fahrzeug‐
unterseite her zugänglich.
1. Die Lampenfassung nach links drehen und aus dem Reflektor he‐
rausnehmen.
2. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
3. Lampenfassung mit Lampe aus‐ bauen und ersetzen.
4. Den Stecker anschließen.
5. Die Lampenfassung in den Re‐ flektor einsetzen.
6. Die Lampenfassung im Uhrzei‐ gersinn drehen und einrasten.
Vordere Blinkleuchte
1. Die Lampenfassung nach links drehen und herausnehmen.

188Fahrzeugwartung
2.Die Lampe nach links drehen und
aus der Fassung nehmen.
3. Die Glühlampe austauschen.
4. Die Lampenfassung in den Re‐ flektor setzen und rechtsherumdrehen.
Rückleuchten
1. Die Abdeckung lösen und abneh‐ men.
2.Die zwei Kunststoff-Befestigungs‐
muttern von innen mit der Hand
abschrauben.
3. Das Lampengehäuse vorsichtig von den Haltestiften abziehen undherausnehmen. Darauf achten,
dass der Kabelkanal nicht ver‐
schoben wird.
4. Den Stecker von der Lampenfas‐ sung abziehen.
