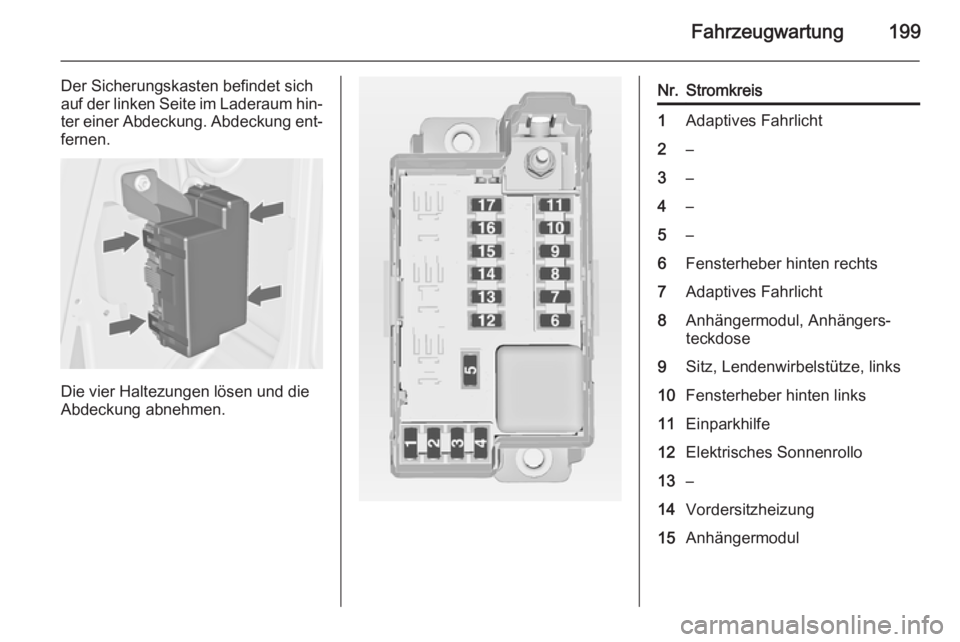

Fahrzeugwartung199
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hin‐
ter einer Abdeckung. Abdeckung ent‐ fernen.
Die vier Haltezungen lösen und die
Abdeckung abnehmen.
Nr.Stromkreis1Adaptives Fahrlicht2–3–4–5–6Fensterheber hinten rechts7Adaptives Fahrlicht8Anhängermodul, Anhängers‐
teckdose9Sitz, Lendenwirbelstütze, links10Fensterheber hinten links11Einparkhilfe12Elektrisches Sonnenrollo13–14Vordersitzheizung15Anhängermodul

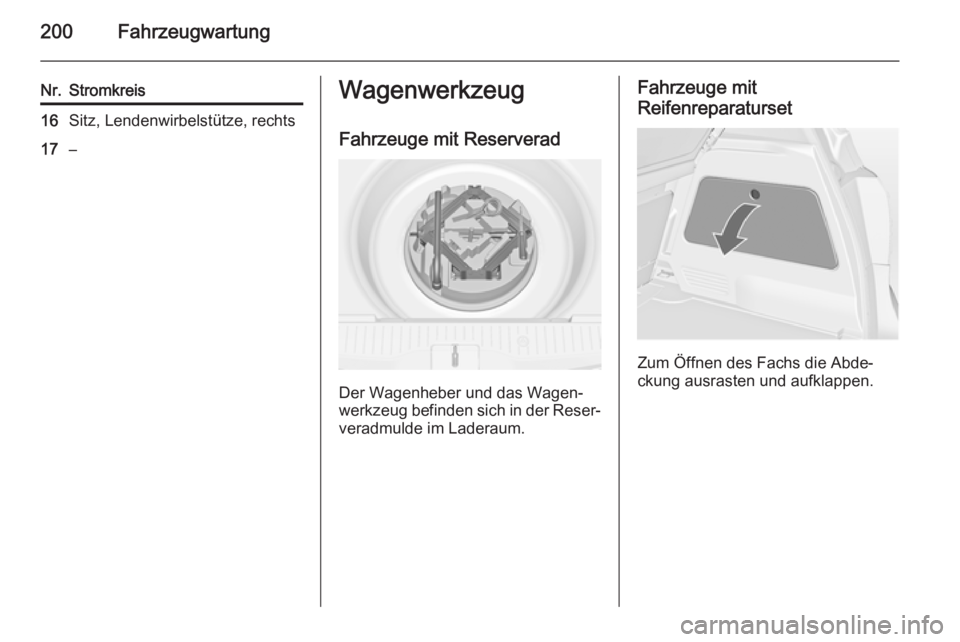

200Fahrzeugwartung
Nr.Stromkreis16Sitz, Lendenwirbelstütze, rechts17–WagenwerkzeugFahrzeuge mit Reserverad
Der Wagenheber und das Wagen‐
werkzeug befinden sich in der Reser‐
veradmulde im Laderaum.
Fahrzeuge mit
Reifenreparaturset
Zum Öffnen des Fachs die Abde‐
ckung ausrasten und aufklappen.

Fahrzeugwartung201
Das Wagenwerkzeug befindet sich
neben dem Reifenreparaturset im
rechten Fach im Laderaum.
Räder und Reifen
Reifenzustand, Felgenzustand Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
WinterreifenWinterreifen verbessern die Fahrsi‐cherheit bei Temperaturen unter
7 °C und sollten daher an allen Rä‐
dern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.Reifenbezeichnungen
Z. B. 195/65 R 15 91 H195=Reifenbreite in mm65=Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R=Gürtelbauart: RadialRF=Bauart: RunFlat15=Felgendurchmesser in Zoll91=Tragfähigkeits-Kennzahl,
z. B.: 91 entspricht 615 kgH=Geschwindigkeits-
Kennbuchstabe
Geschwindigkeits-Kennbuchstabe:
Q=bis 160 km/hS=bis 180 km/hT=bis 190 km/hH=bis 210 km/hV=bis 240 km/hW=bis 270 km/h
Reifendruck
Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen. Dies gilt auch

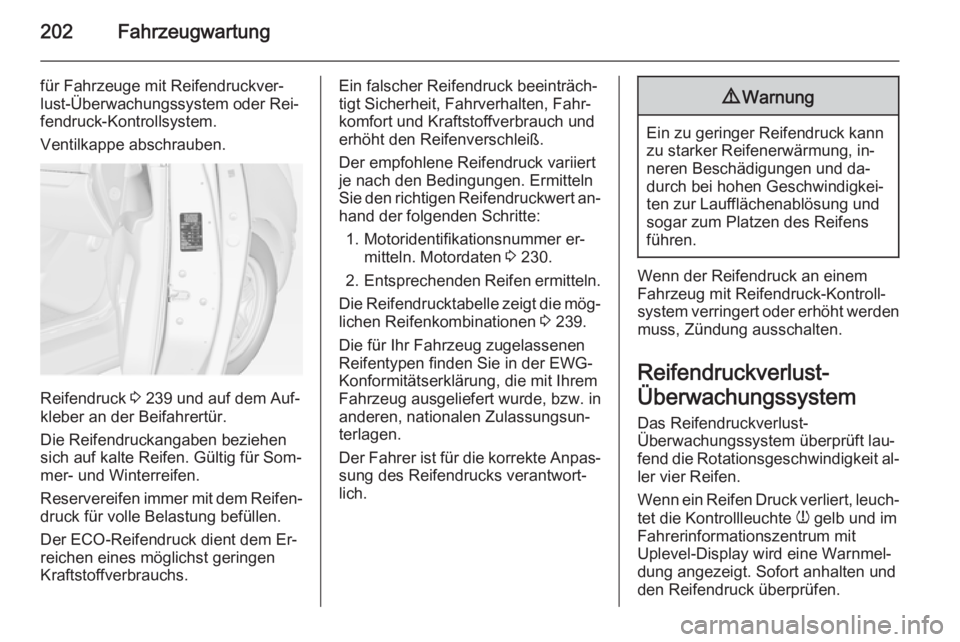

202Fahrzeugwartung
für Fahrzeuge mit Reifendruckver‐
lust-Überwachungssystem oder Rei‐
fendruck-Kontrollsystem.
Ventilkappe abschrauben.
Reifendruck 3 239 und auf dem Auf‐
kleber an der Beifahrertür.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem Er‐
reichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert an‐
hand der folgenden Schritte:
1. Motoridentifikationsnummer er‐ mitteln. Motordaten 3 230.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die mög‐ lichen Reifenkombinationen 3 239.
Die für Ihr Fahrzeug zugelassenen Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
Wenn der Reifendruck an einem
Fahrzeug mit Reifendruck-Kontroll‐
system verringert oder erhöht werden muss, Zündung ausschalten.
Reifendruckverlust-
Überwachungssystem Das Reifendruckverlust-
Überwachungssystem überprüft lau‐
fend die Rotationsgeschwindigkeit al‐ ler vier Reifen.
Wenn ein Reifen Druck verliert, leuch‐ tet die Kontrollleuchte w gelb und im
Fahrerinformationszentrum mit
Uplevel-Display wird eine Warnmel‐ dung angezeigt. Sofort anhalten undden Reifendruck überprüfen.

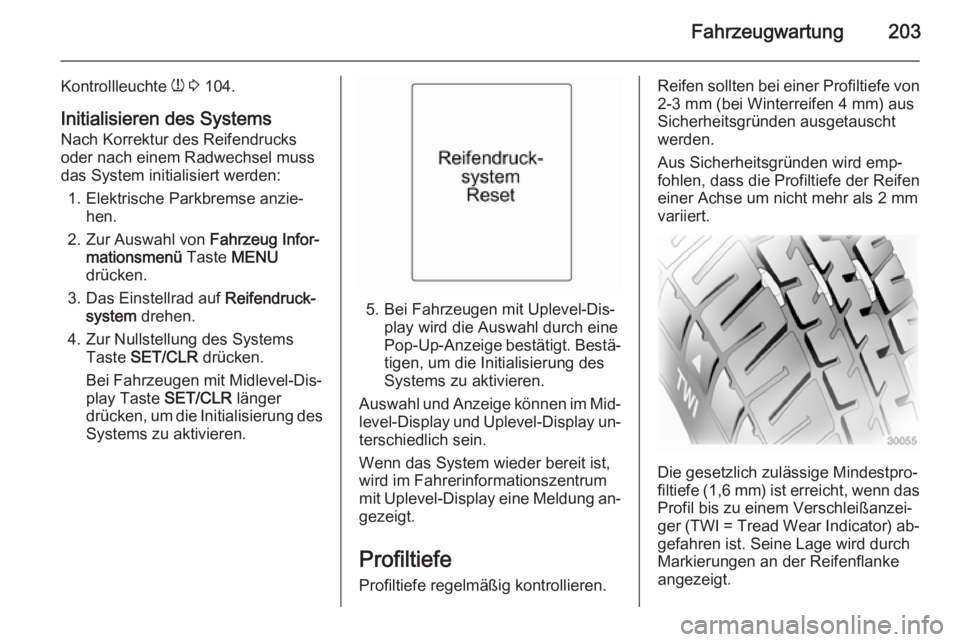

Fahrzeugwartung203
Kontrollleuchte w 3 104.
Initialisieren des Systems Nach Korrektur des Reifendrucks
oder nach einem Radwechsel muss
das System initialisiert werden:
1. Elektrische Parkbremse anzie‐ hen.
2. Zur Auswahl von Fahrzeug Infor‐
mationsmenü Taste MENU
drücken.
3. Das Einstellrad auf Reifendruck‐
system drehen.
4. Zur Nullstellung des Systems Taste SET/CLR drücken.
Bei Fahrzeugen mit Midlevel-Dis‐
play Taste SET/CLR länger
drücken, um die Initialisierung des
Systems zu aktivieren.
5. Bei Fahrzeugen mit Uplevel-Dis‐ play wird die Auswahl durch eine
Pop-Up-Anzeige bestätigt. Bestä‐ tigen, um die Initialisierung des
Systems zu aktivieren.
Auswahl und Anzeige können im Mid‐
level-Display und Uplevel-Display un‐ terschiedlich sein.
Wenn das System wieder bereit ist,
wird im Fahrerinformationszentrum
mit Uplevel-Display eine Meldung an‐
gezeigt.
Profiltiefe Profiltiefe regelmäßig kontrollieren.
Reifen sollten bei einer Profiltiefe von
2-3 mm (bei Winterreifen 4 mm) aus
Sicherheitsgründen ausgetauscht
werden.
Aus Sicherheitsgründen wird emp‐
fohlen, dass die Profiltiefe der Reifen
einer Achse um nicht mehr als 2 mm
variiert.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator) ab‐
gefahren ist. Seine Lage wird durch
Markierungen an der Reifenflanke
angezeigt.

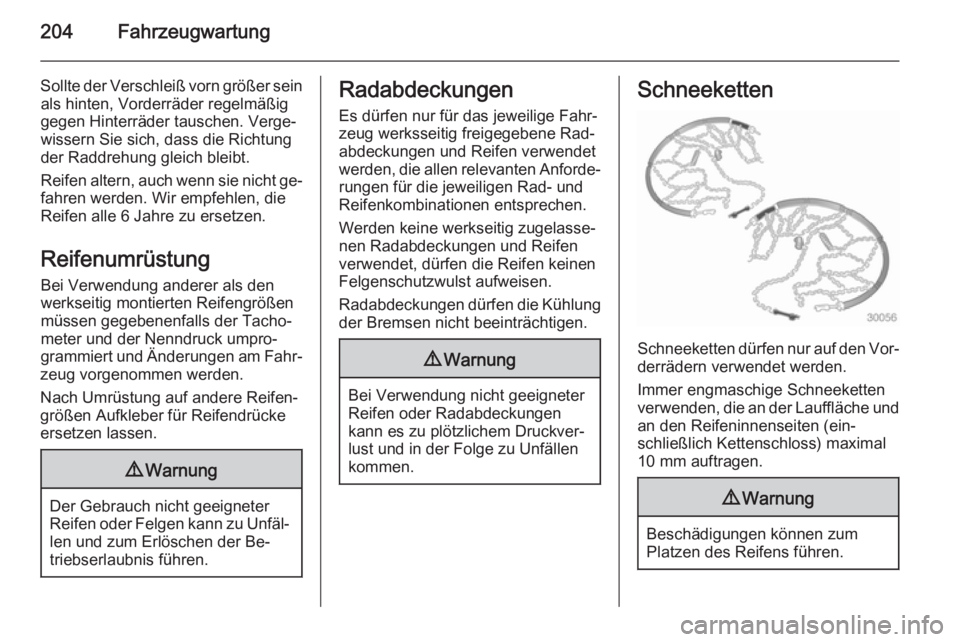

204Fahrzeugwartung
Sollte der Verschleiß vorn größer seinals hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Verge‐
wissern Sie sich, dass die Richtung
der Raddrehung gleich bleibt.
Reifen altern, auch wenn sie nicht ge‐
fahren werden. Wir empfehlen, die
Reifen alle 6 Jahre zu ersetzen.
Reifenumrüstung Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐
zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐
len und zum Erlöschen der Be‐
triebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene Rad‐
abdeckungen und Reifen verwendet
werden, die allen relevanten Anforde‐ rungen für die jeweiligen Rad- und
Reifenkombinationen entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen
Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Schneeketten
Schneeketten dürfen nur auf den Vor‐
derrädern verwendet werden.
Immer engmaschige Schneeketten verwenden, die an der Lauffläche und an den Reifeninnenseiten (ein‐
schließlich Kettenschloss) maximal
10 mm auftragen.
9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.

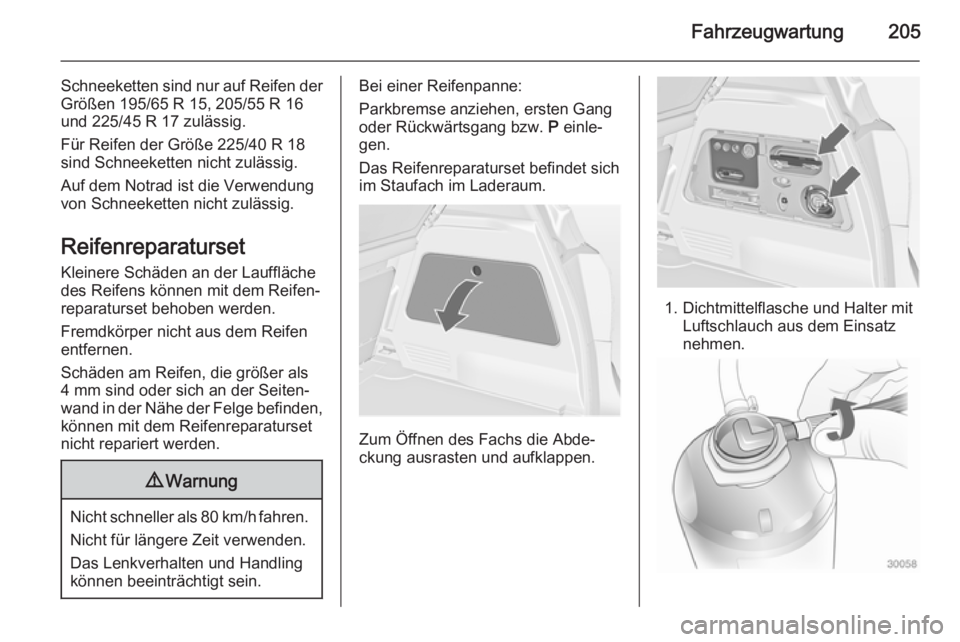

Fahrzeugwartung205
Schneeketten sind nur auf Reifen derGrößen 195/65 R 15, 205/55 R 16
und 225/45 R 17 zulässig.
Für Reifen der Größe 225/40 R 18
sind Schneeketten nicht zulässig.
Auf dem Notrad ist die Verwendung
von Schneeketten nicht zulässig.
Reifenreparaturset
Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen
entfernen.
Schäden am Reifen, die größer als 4 mm sind oder sich an der Seiten‐
wand in der Nähe der Felge befinden,
können mit dem Reifenreparaturset
nicht repariert werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht für längere Zeit verwenden.
Das Lenkverhalten und Handling
können beeinträchtigt sein.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang bzw. P einle‐
gen.
Das Reifenreparaturset befindet sich im Staufach im Laderaum.
Zum Öffnen des Fachs die Abde‐
ckung ausrasten und aufklappen.
1. Dichtmittelflasche und Halter mit Luftschlauch aus dem Einsatz
nehmen.

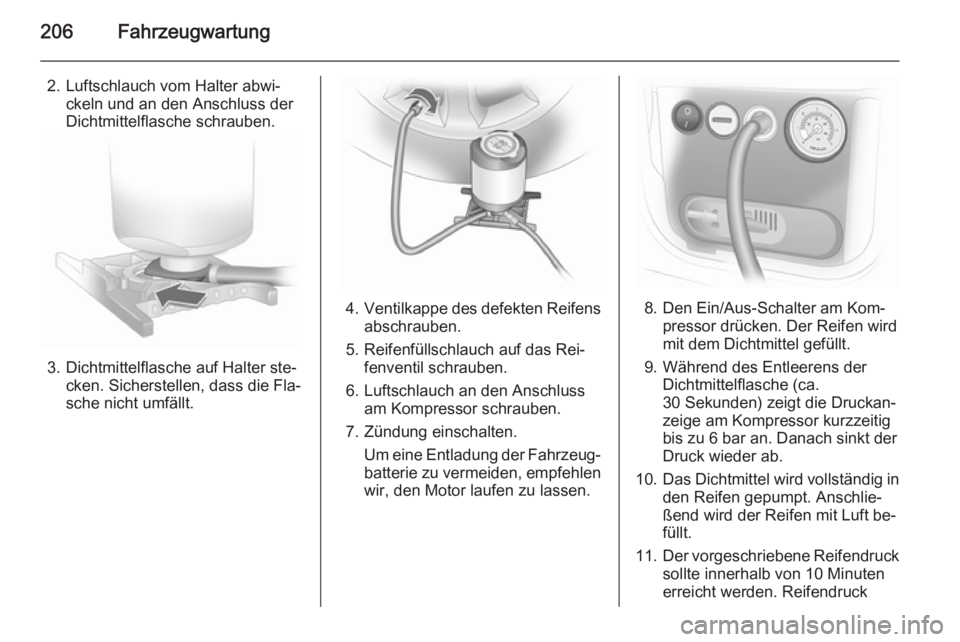

206Fahrzeugwartung
2. Luftschlauch vom Halter abwi‐ckeln und an den Anschluss der
Dichtmittelflasche schrauben.
3. Dichtmittelflasche auf Halter ste‐ cken. Sicherstellen, dass die Fla‐
sche nicht umfällt.
4. Ventilkappe des defekten Reifens
abschrauben.
5. Reifenfüllschlauch auf das Rei‐ fenventil schrauben.
6. Luftschlauch an den Anschluss am Kompressor schrauben.
7. Zündung einschalten. Um eine Entladung der Fahrzeug‐
batterie zu vermeiden, empfehlen wir, den Motor laufen zu lassen.8. Den Ein/Aus-Schalter am Kom‐ pressor drücken. Der Reifen wird
mit dem Dichtmittel gefüllt.
9. Während des Entleerens der Dichtmittelflasche (ca.
30 Sekunden) zeigt die Druckan‐
zeige am Kompressor kurzzeitig
bis zu 6 bar an. Danach sinkt der
Druck wieder ab.
10. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft be‐
füllt.
11. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden. Reifendruck

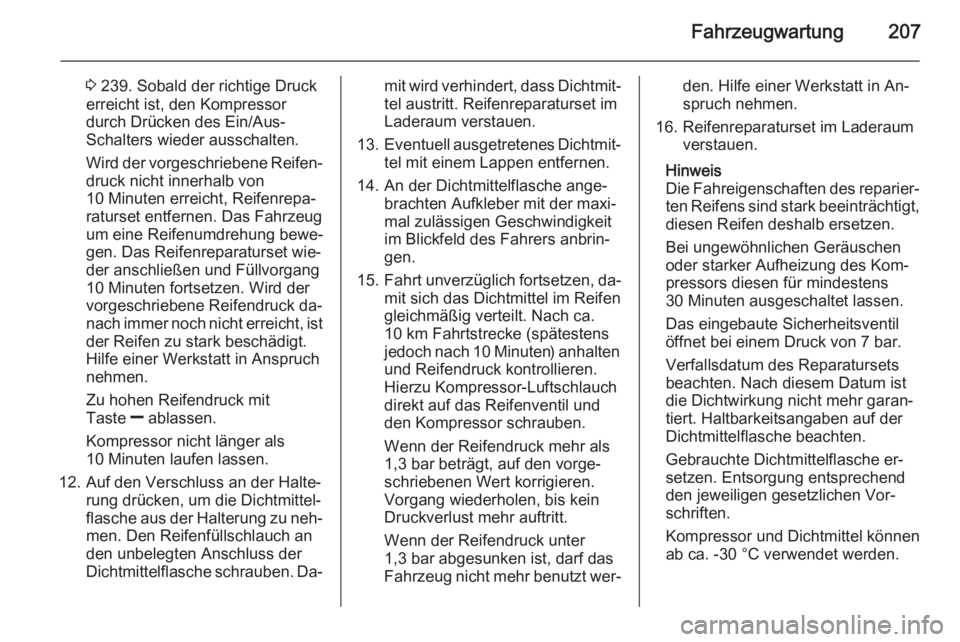

Fahrzeugwartung207
3 239. Sobald der richtige Druck
erreicht ist, den Kompressor
durch Drücken des Ein/Aus-
Schalters wieder ausschalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
10 Minuten erreicht, Reifenrepa‐
raturset entfernen. Das Fahrzeug
um eine Reifenumdrehung bewe‐
gen. Das Reifenreparaturset wie‐
der anschließen und Füllvorgang
10 Minuten fortsetzen. Wird der
vorgeschriebene Reifendruck da‐
nach immer noch nicht erreicht, ist der Reifen zu stark beschädigt.
Hilfe einer Werkstatt in Anspruch
nehmen.
Zu hohen Reifendruck mit
Taste ] ablassen.
Kompressor nicht länger als
10 Minuten laufen lassen.
12. Auf den Verschluss an der Halte‐ rung drücken, um die Dichtmittel‐
flasche aus der Halterung zu neh‐
men. Den Reifenfüllschlauch an
den unbelegten Anschluss der
Dichtmittelflasche schrauben. Da‐mit wird verhindert, dass Dichtmit‐ tel austritt. Reifenreparaturset im
Laderaum verstauen.
13. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
14. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
15. Fahrt unverzüglich fortsetzen, da‐
mit sich das Dichtmittel im Reifen
gleichmäßig verteilt. Nach ca.
10 km Fahrtstrecke (spätestens
jedoch nach 10 Minuten) anhalten und Reifendruck kontrollieren.
Hierzu Kompressor-Luftschlauch
direkt auf das Reifenventil und
den Kompressor schrauben.
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr auftritt.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt wer‐den. Hilfe einer Werkstatt in An‐
spruch nehmen.
16. Reifenreparaturset im Laderaum verstauen.
Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt, diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des Kom‐ pressors diesen für mindestens
30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche er‐
setzen. Entsorgung entsprechend
den jeweiligen gesetzlichen Vor‐
schriften.
Kompressor und Dichtmittel können
ab ca. -30 °C verwendet werden.

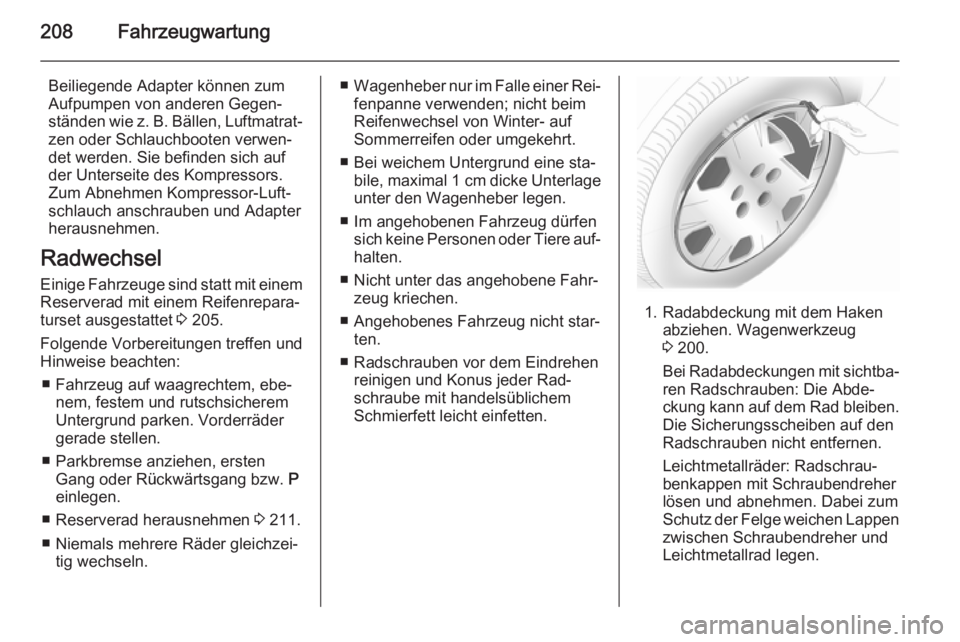

208Fahrzeugwartung
Beiliegende Adapter können zumAufpumpen von anderen Gegen‐
ständen wie z. B. Bällen, Luftmatrat‐
zen oder Schlauchbooten verwen‐
det werden. Sie befinden sich auf
der Unterseite des Kompressors.
Zum Abnehmen Kompressor-Luft‐
schlauch anschrauben und Adapter
herausnehmen.
Radwechsel
Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 205.
Folgende Vorbereitungen treffen und
Hinweise beachten:
■ Fahrzeug auf waagrechtem, ebe‐ nem, festem und rutschsicherem
Untergrund parken. Vorderräder
gerade stellen.
■ Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw. P
einlegen.
■ Reserverad herausnehmen 3 211.
■ Niemals mehrere Räder gleichzei‐ tig wechseln.■Wagenheber nur im Falle einer Rei‐
fenpanne verwenden; nicht beim
Reifenwechsel von Winter- auf
Sommerreifen oder umgekehrt.
■ Bei weichem Untergrund eine sta‐ bile, maximal 1 cm dicke Unterlage
unter den Wagenheber legen.
■ Im angehobenen Fahrzeug dürfen sich keine Personen oder Tiere auf‐halten.
■ Nicht unter das angehobene Fahr‐ zeug kriechen.
■ Angehobenes Fahrzeug nicht star‐ ten.
■ Radschrauben vor dem Eindrehen reinigen und Konus jeder Rad‐
schraube mit handelsüblichem
Schmierfett leicht einfetten.
1. Radabdeckung mit dem Haken abziehen. Wagenwerkzeug
3 200.
Bei Radabdeckungen mit sichtba‐
ren Radschrauben: Die Abde‐
ckung kann auf dem Rad bleiben. Die Sicherungsscheiben auf den
Radschrauben nicht entfernen.
Leichtmetallräder: Radschrau‐
benkappen mit Schraubendreher
lösen und abnehmen. Dabei zum
Schutz der Felge weichen Lappen zwischen Schraubendreher und
Leichtmetallrad legen.
