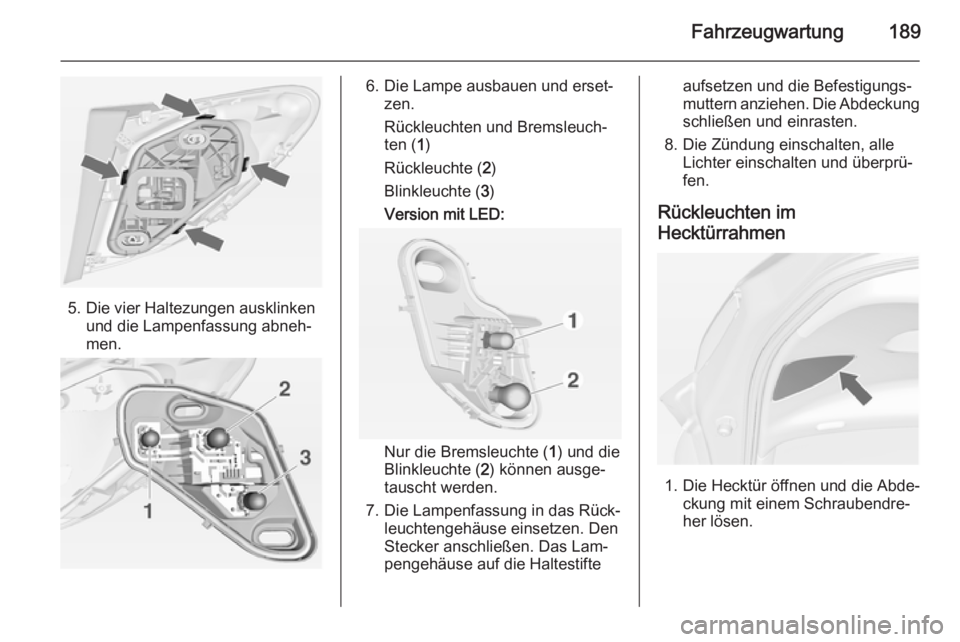

Fahrzeugwartung189
5. Die vier Haltezungen ausklinkenund die Lampenfassung abneh‐
men.
6. Die Lampe ausbauen und erset‐ zen.
Rückleuchten und Bremsleuch‐
ten ( 1)
Rückleuchte ( 2)
Blinkleuchte ( 3)
Version mit LED:
Nur die Bremsleuchte ( 1) und die
Blinkleuchte ( 2) können ausge‐
tauscht werden.
7. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen. Den
Stecker anschließen. Das Lam‐
pengehäuse auf die Haltestifte
aufsetzen und die Befestigungs‐
muttern anziehen. Die Abdeckung schließen und einrasten.
8. Die Zündung einschalten, alle Lichter einschalten und überprü‐
fen.
Rückleuchten im
Hecktürrahmen
1. Die Hecktür öffnen und die Abde‐ ckung mit einem Schraubendre‐
her lösen.

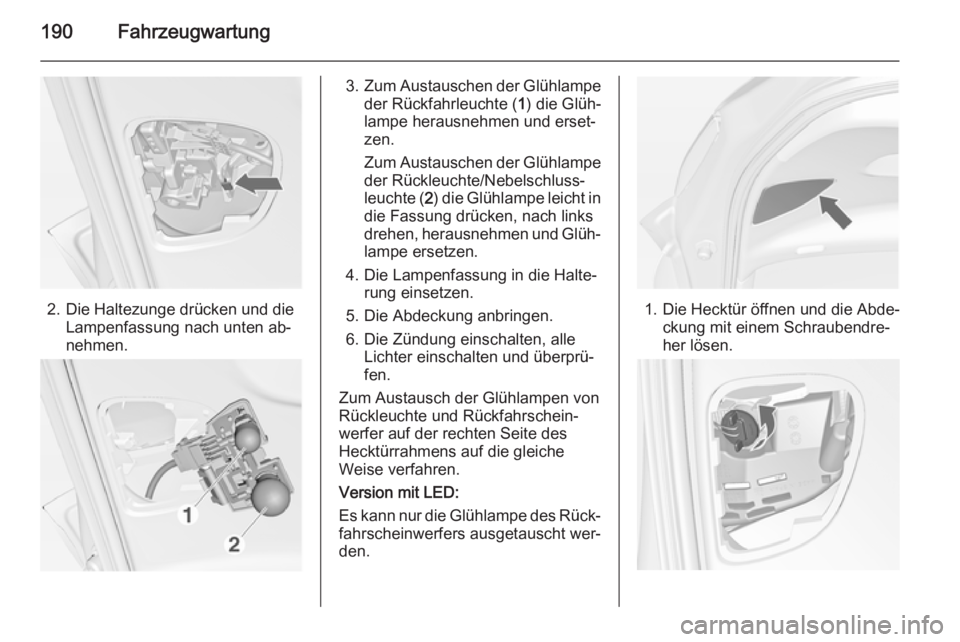

190Fahrzeugwartung
2. Die Haltezunge drücken und dieLampenfassung nach unten ab‐
nehmen.
3. Zum Austauschen der Glühlampe
der Rückfahrleuchte ( 1) die Glüh‐
lampe herausnehmen und erset‐
zen.
Zum Austauschen der Glühlampe der Rückleuchte/Nebelschluss‐
leuchte ( 2) die Glühlampe leicht in
die Fassung drücken, nach links
drehen, herausnehmen und Glüh‐
lampe ersetzen.
4. Die Lampenfassung in die Halte‐ rung einsetzen.
5. Die Abdeckung anbringen.
6. Die Zündung einschalten, alle Lichter einschalten und überprü‐
fen.
Zum Austausch der Glühlampen von Rückleuchte und Rückfahrschein‐
werfer auf der rechten Seite des
Hecktürrahmens auf die gleiche
Weise verfahren.
Version mit LED:
Es kann nur die Glühlampe des Rück‐ fahrscheinwerfers ausgetauscht wer‐
den.
1. Die Hecktür öffnen und die Abde‐ ckung mit einem Schraubendre‐
her lösen.

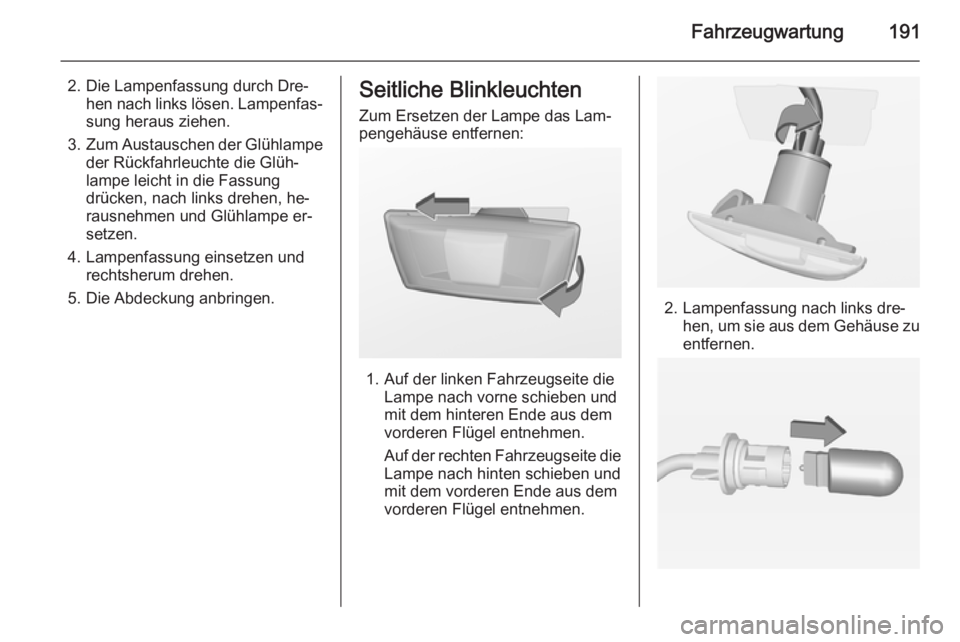

Fahrzeugwartung191
2. Die Lampenfassung durch Dre‐hen nach links lösen. Lampenfas‐sung heraus ziehen.
3. Zum Austauschen der Glühlampe
der Rückfahrleuchte die Glüh‐
lampe leicht in die Fassung
drücken, nach links drehen, he‐
rausnehmen und Glühlampe er‐
setzen.
4. Lampenfassung einsetzen und rechtsherum drehen.
5. Die Abdeckung anbringen.Seitliche Blinkleuchten
Zum Ersetzen der Lampe das Lam‐ pengehäuse entfernen:
1. Auf der linken Fahrzeugseite die Lampe nach vorne schieben und
mit dem hinteren Ende aus dem
vorderen Flügel entnehmen.
Auf der rechten Fahrzeugseite die
Lampe nach hinten schieben und
mit dem vorderen Ende aus dem
vorderen Flügel entnehmen.
2. Lampenfassung nach links dre‐ hen, um sie aus dem Gehäuse zu
entfernen.

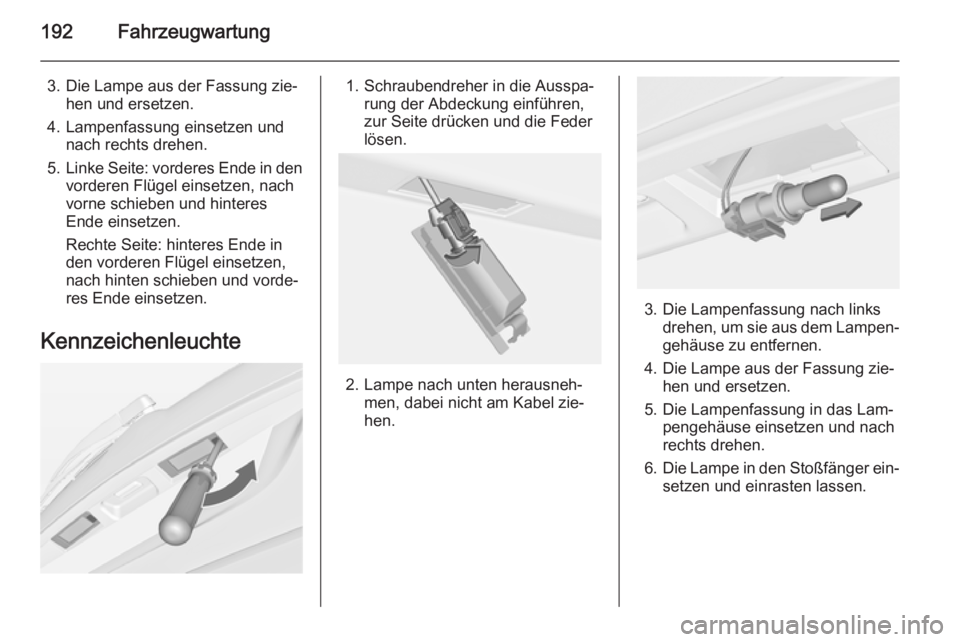

192Fahrzeugwartung
3. Die Lampe aus der Fassung zie‐hen und ersetzen.
4. Lampenfassung einsetzen und nach rechts drehen.
5. Linke Seite: vorderes Ende in den
vorderen Flügel einsetzen, nach
vorne schieben und hinteres
Ende einsetzen.
Rechte Seite: hinteres Ende in
den vorderen Flügel einsetzen,
nach hinten schieben und vorde‐ res Ende einsetzen.
Kennzeichenleuchte1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Lampe nach unten herausneh‐ men, dabei nicht am Kabel zie‐
hen.
3. Die Lampenfassung nach links drehen, um sie aus dem Lampen‐
gehäuse zu entfernen.
4. Die Lampe aus der Fassung zie‐ hen und ersetzen.
5. Die Lampenfassung in das Lam‐ pengehäuse einsetzen und nach
rechts drehen.
6. Die Lampe in den Stoßfänger ein‐
setzen und einrasten lassen.

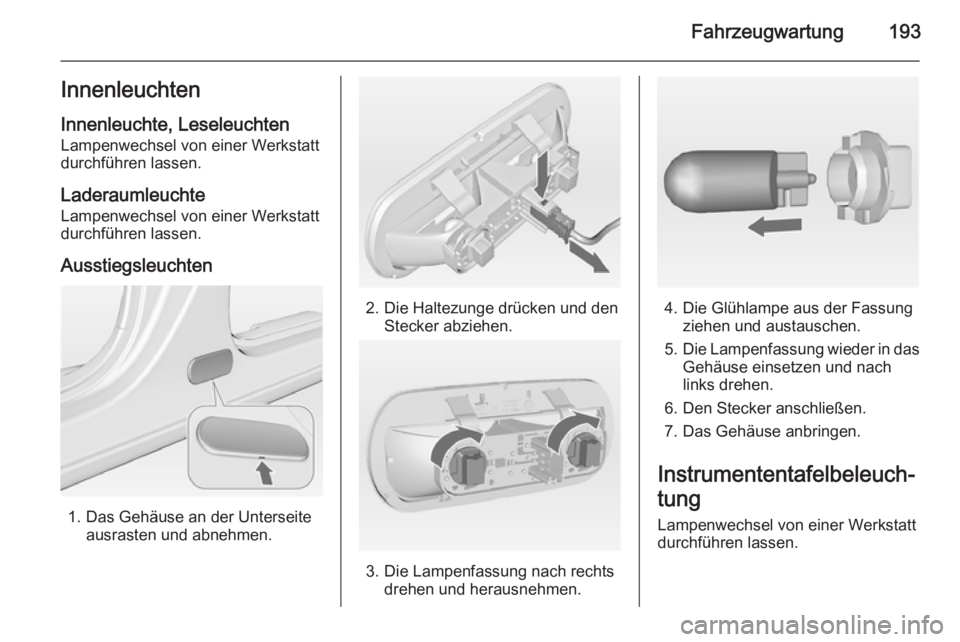

Fahrzeugwartung193Innenleuchten
Innenleuchte, Leseleuchten Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Ausstiegsleuchten
1. Das Gehäuse an der Unterseite ausrasten und abnehmen.
2. Die Haltezunge drücken und denStecker abziehen.
3. Die Lampenfassung nach rechtsdrehen und herausnehmen.
4. Die Glühlampe aus der Fassungziehen und austauschen.
5. Die Lampenfassung wieder in das
Gehäuse einsetzen und nach
links drehen.
6. Den Stecker anschließen.
7. Das Gehäuse anbringen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.

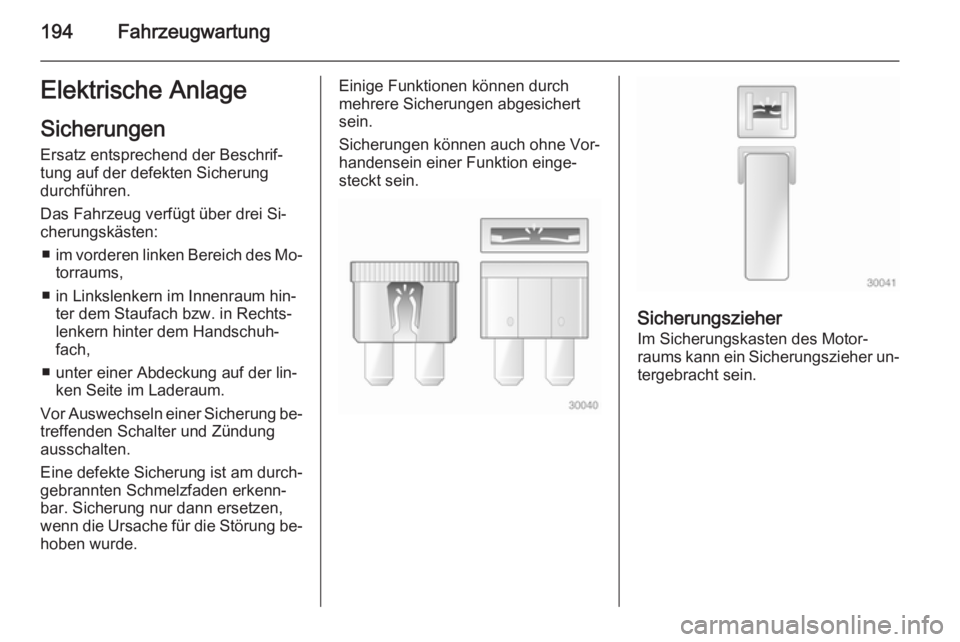

194FahrzeugwartungElektrische AnlageSicherungen
Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Si‐
cherungskästen:
■ im vorderen linken Bereich des Mo‐
torraums,
■ in Linkslenkern im Innenraum hin‐ ter dem Staufach bzw. in Rechts‐
lenkern hinter dem Handschuh‐
fach,
■ unter einer Abdeckung auf der lin‐ ken Seite im Laderaum.
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐ raums kann ein Sicherungszieher un‐ tergebracht sein.

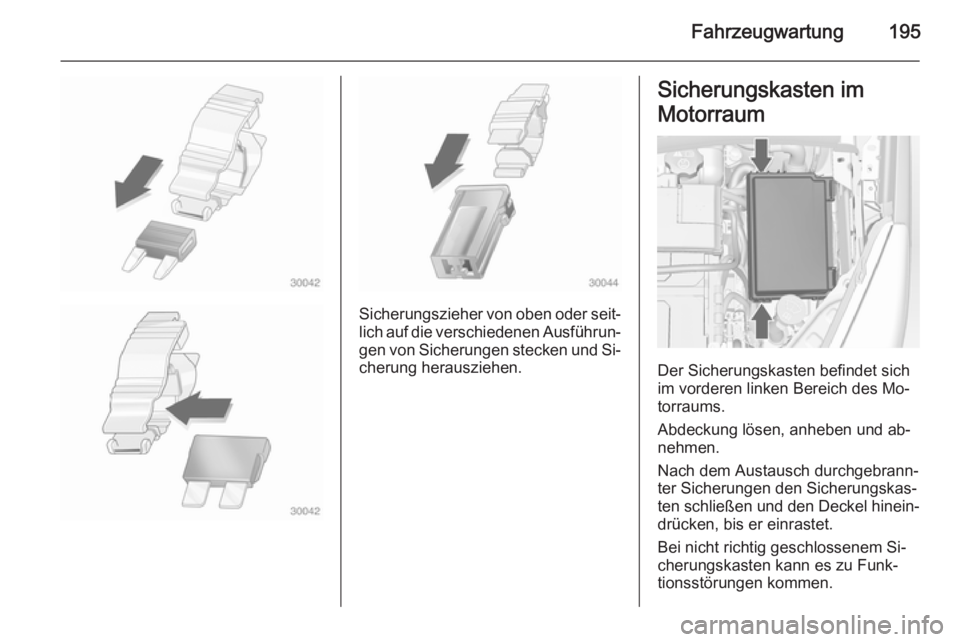

Fahrzeugwartung195
Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Abdeckung lösen, anheben und ab‐
nehmen.
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht richtig geschlossenem Si‐
cherungskasten kann es zu Funk‐
tionsstörungen kommen.

196Fahrzeugwartung

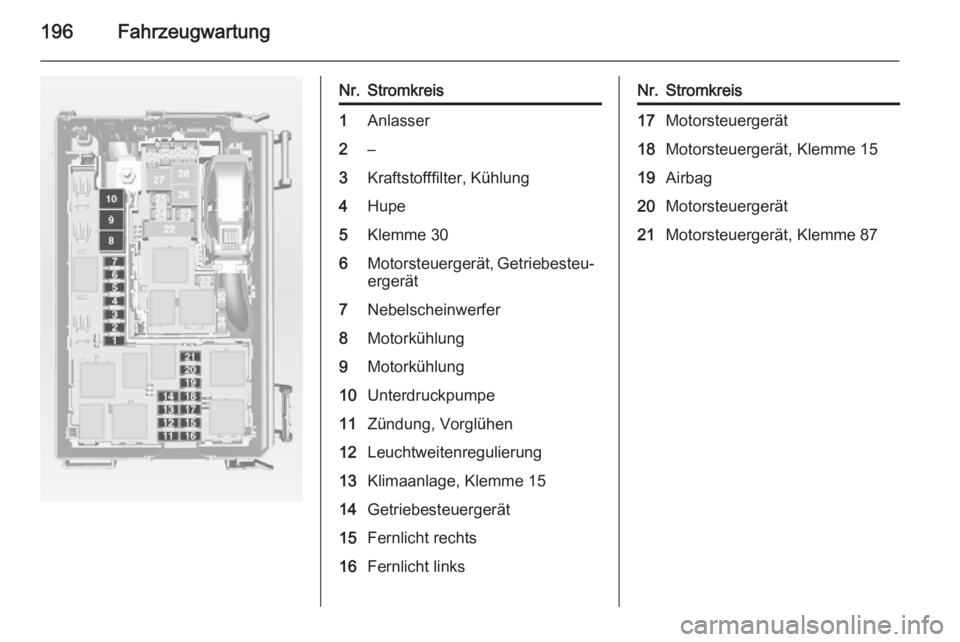

Nr.Stromkreis1Anlasser2–3Kraftstofffilter, Kühlung4Hupe5Klemme 306Motorsteuergerät, Getriebesteu‐ergerät7Nebelscheinwerfer8Motorkühlung9Motorkühlung10Unterdruckpumpe11Zündung, Vorglühen12Leuchtweitenregulierung13Klimaanlage, Klemme 1514Getriebesteuergerät15Fernlicht rechts16Fernlicht linksNr.Stromkreis17Motorsteuergerät18Motorsteuergerät, Klemme 1519Airbag20Motorsteuergerät21Motorsteuergerät, Klemme 87

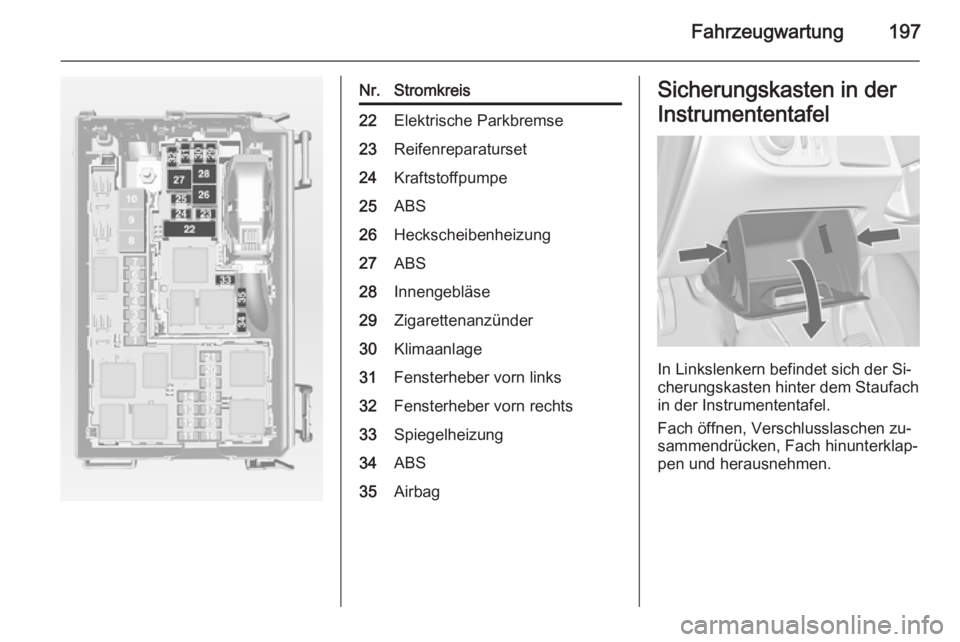

Fahrzeugwartung197
Nr.Stromkreis22Elektrische Parkbremse23Reifenreparaturset24Kraftstoffpumpe25ABS26Heckscheibenheizung27ABS28Innengebläse29Zigarettenanzünder30Klimaanlage31Fensterheber vorn links32Fensterheber vorn rechts33Spiegelheizung34ABS35AirbagSicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der Si‐
cherungskasten hinter dem Staufach
in der Instrumententafel.
Fach öffnen, Verschlusslaschen zu‐
sammendrücken, Fach hinunterklap‐
pen und herausnehmen.

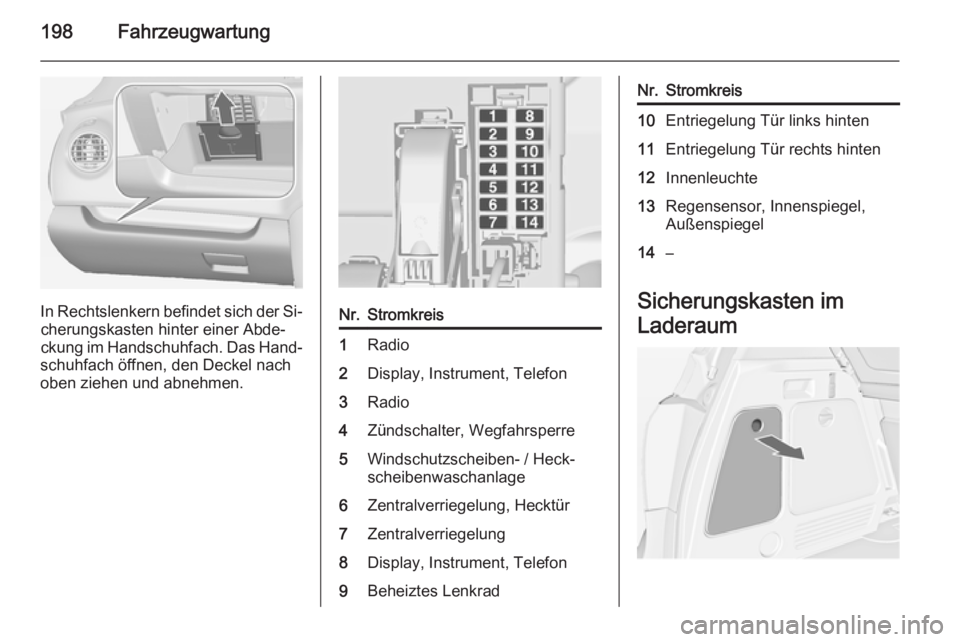

198Fahrzeugwartung
In Rechtslenkern befindet sich der Si‐cherungskasten hinter einer Abde‐
ckung im Handschuhfach. Das Hand‐
schuhfach öffnen, den Deckel nach
oben ziehen und abnehmen.
Nr.Stromkreis1Radio2Display, Instrument, Telefon3Radio4Zündschalter, Wegfahrsperre5Windschutzscheiben- / Heck‐
scheibenwaschanlage6Zentralverriegelung, Hecktür7Zentralverriegelung8Display, Instrument, Telefon9Beheiztes LenkradNr.Stromkreis10Entriegelung Tür links hinten11Entriegelung Tür rechts hinten12Innenleuchte13Regensensor, Innenspiegel,
Außenspiegel14–
Sicherungskasten im
Laderaum
