OPEL MERIVA 2014.5 Betriebsanleitung (in German)

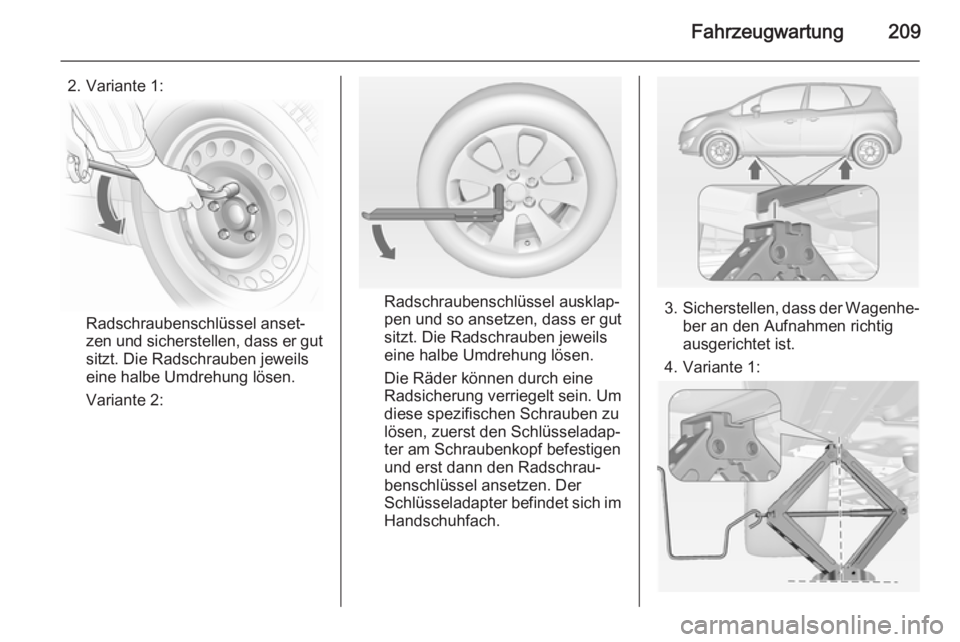

Fahrzeugwartung209
2. Variante 1:
Radschraubenschlüssel anset‐
zen und sicherstellen, dass er gut
sitzt. Die Radschrauben jeweils
eine halbe Umdrehung lösen.
Variante 2:
Radschraubenschlüssel ausklap‐
pen und so ansetzen, dass er gut
sitzt. Die Radschrauben jeweils
eine halbe Umdrehung lösen.
Die Räder können durch eine
Radsicherung verriegelt sein. Um
diese spezifischen Schrauben zu
lösen, zuerst den Schlüsseladap‐
ter am Schraubenkopf befestigen
und erst dann den Radschrau‐
benschlüssel ansetzen. Der
Schlüsseladapter befindet sich im Handschuhfach.3. Sicherstellen, dass der Wagenhe‐
ber an den Aufnahmen richtig
ausgerichtet ist.
4. Variante 1:

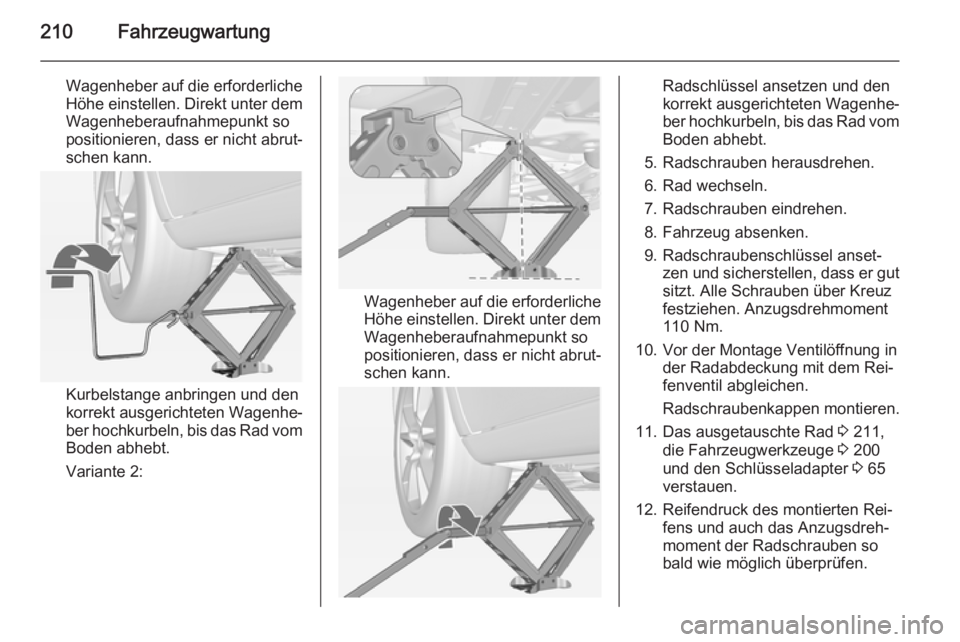

210Fahrzeugwartung
Wagenheber auf die erforderliche
Höhe einstellen. Direkt unter dem Wagenheberaufnahmepunkt so
positionieren, dass er nicht abrut‐
schen kann.
Kurbelstange anbringen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom
Boden abhebt.
Variante 2:
Wagenheber auf die erforderliche Höhe einstellen. Direkt unter dem
Wagenheberaufnahmepunkt so
positionieren, dass er nicht abrut‐
schen kann.
Radschlüssel ansetzen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom
Boden abhebt.
5. Radschrauben herausdrehen.
6. Rad wechseln.
7. Radschrauben eindrehen.
8. Fahrzeug absenken.
9. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gutsitzt. Alle Schrauben über Kreuz
festziehen. Anzugsdrehmoment
110 Nm.
10. Vor der Montage Ventilöffnung in der Radabdeckung mit dem Rei‐
fenventil abgleichen.
Radschraubenkappen montieren.
11. Das ausgetauschte Rad 3 211,
die Fahrzeugwerkzeuge 3 200
und den Schlüsseladapter 3 65
verstauen.
12. Reifendruck des montierten Rei‐ fens und auch das Anzugsdreh‐
moment der Radschrauben so
bald wie möglich überprüfen.

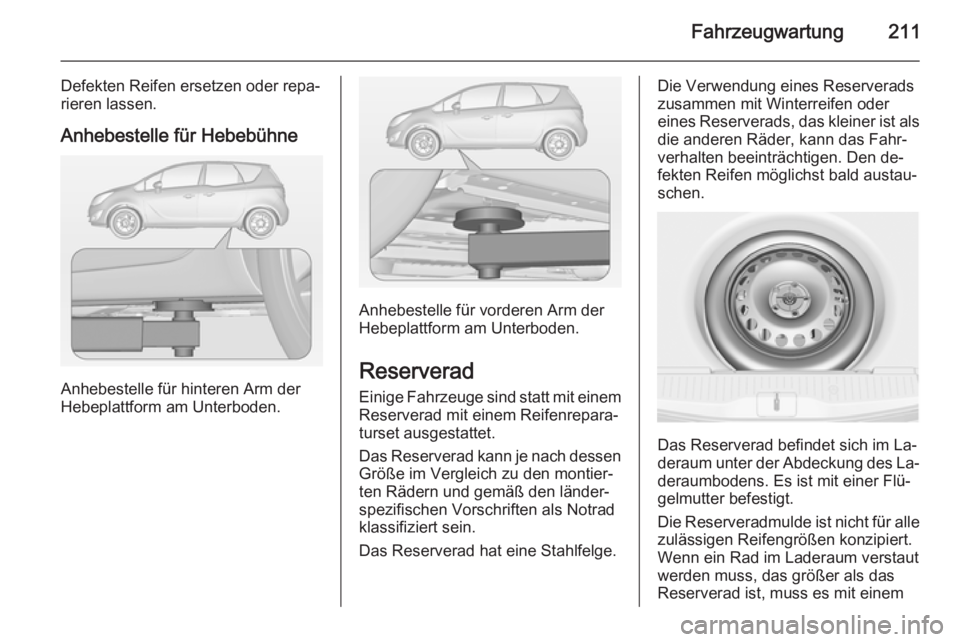

Fahrzeugwartung211
Defekten Reifen ersetzen oder repa‐
rieren lassen.
Anhebestelle für Hebebühne
Anhebestelle für hinteren Arm der
Hebeplattform am Unterboden.
Anhebestelle für vorderen Arm der
Hebeplattform am Unterboden.
Reserverad
Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Das Reserverad kann je nach dessen
Größe im Vergleich zu den montier‐
ten Rädern und gemäß den länder‐
spezifischen Vorschriften als Notrad
klassifiziert sein.
Das Reserverad hat eine Stahlfelge.
Die Verwendung eines Reserverads
zusammen mit Winterreifen oder
eines Reserverads, das kleiner ist als
die anderen Räder, kann das Fahr‐
verhalten beeinträchtigen. Den de‐
fekten Reifen möglichst bald austau‐
schen.
Das Reserverad befindet sich im La‐
deraum unter der Abdeckung des La‐
deraumbodens. Es ist mit einer Flü‐
gelmutter befestigt.
Die Reserveradmulde ist nicht für alle
zulässigen Reifengrößen konzipiert.
Wenn ein Rad im Laderaum verstaut
werden muss, das größer als das
Reserverad ist, muss es mit einem

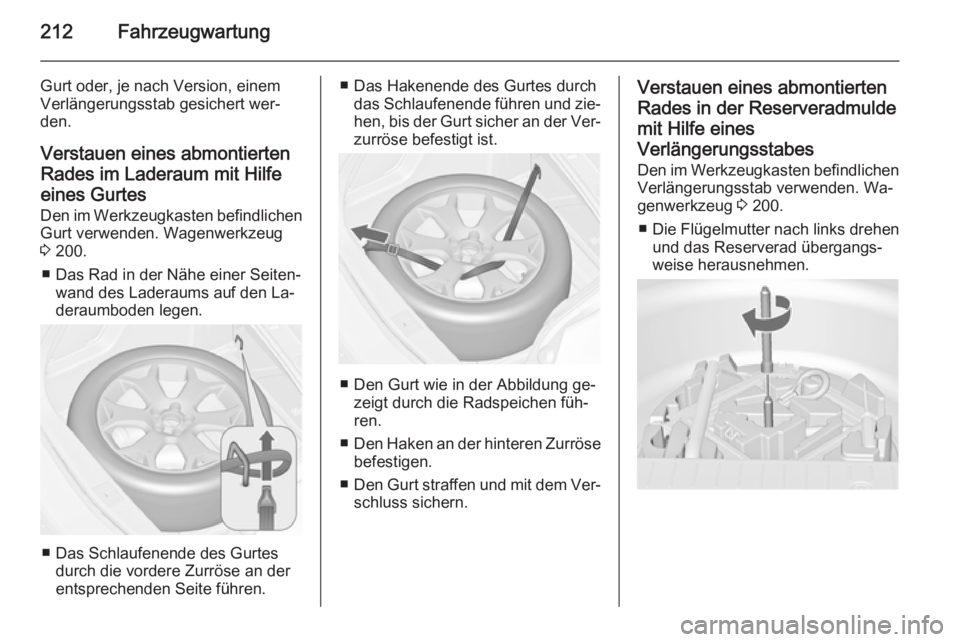

212Fahrzeugwartung
Gurt oder, je nach Version, einemVerlängerungsstab gesichert wer‐
den.
Verstauen eines abmontierten
Rades im Laderaum mit Hilfe
eines Gurtes
Den im Werkzeugkasten befindlichen
Gurt verwenden. Wagenwerkzeug
3 200.
■ Das Rad in der Nähe einer Seiten‐ wand des Laderaums auf den La‐
deraumboden legen.
■ Das Schlaufenende des Gurtes durch die vordere Zurröse an der
entsprechenden Seite führen.
■ Das Hakenende des Gurtes durch das Schlaufenende führen und zie‐
hen, bis der Gurt sicher an der Ver‐ zurröse befestigt ist.
■ Den Gurt wie in der Abbildung ge‐ zeigt durch die Radspeichen füh‐
ren.
■ Den Haken an der hinteren Zurröse
befestigen.
■ Den Gurt straffen und mit dem Ver‐
schluss sichern.
Verstauen eines abmontierten
Rades in der Reserveradmulde
mit Hilfe eines
Verlängerungsstabes
Den im Werkzeugkasten befindlichen Verlängerungsstab verwenden. Wa‐
genwerkzeug 3 200.
■ Die Flügelmutter nach links drehen
und das Reserverad übergangs‐
weise herausnehmen.

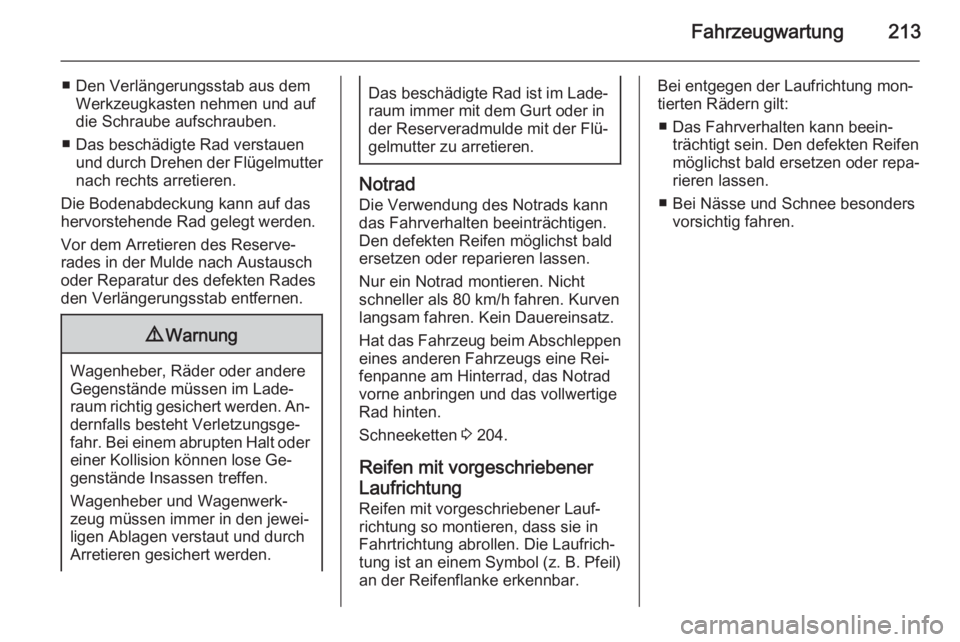

Fahrzeugwartung213
■ Den Verlängerungsstab aus demWerkzeugkasten nehmen und auf
die Schraube aufschrauben.
■ Das beschädigte Rad verstauen und durch Drehen der Flügelmutternach rechts arretieren.
Die Bodenabdeckung kann auf das hervorstehende Rad gelegt werden.
Vor dem Arretieren des Reserve‐
rades in der Mulde nach Austausch
oder Reparatur des defekten Rades
den Verlängerungsstab entfernen.9 Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden. An‐ dernfalls besteht Verletzungsge‐
fahr. Bei einem abrupten Halt oder
einer Kollision können lose Ge‐
genstände Insassen treffen.
Wagenheber und Wagenwerk‐
zeug müssen immer in den jewei‐
ligen Ablagen verstaut und durch
Arretieren gesichert werden.
Das beschädigte Rad ist im Lade‐ raum immer mit dem Gurt oder in
der Reserveradmulde mit der Flü‐
gelmutter zu arretieren.
Notrad
Die Verwendung des Notrads kann
das Fahrverhalten beeinträchtigen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven
langsam fahren. Kein Dauereinsatz.
Hat das Fahrzeug beim Abschleppen
eines anderen Fahrzeugs eine Rei‐
fenpanne am Hinterrad, das Notrad
vorne anbringen und das vollwertige
Rad hinten.
Schneeketten 3 204.
Reifen mit vorgeschriebener Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist an einem Symbol (z. B. Pfeil) an der Reifenflanke erkennbar.
Bei entgegen der Laufrichtung mon‐
tierten Rädern gilt:
■ Das Fahrverhalten kann beein‐ trächtigt sein. Den defekten Reifen
möglichst bald ersetzen oder repa‐
rieren lassen.
■ Bei Nässe und Schnee besonders vorsichtig fahren.

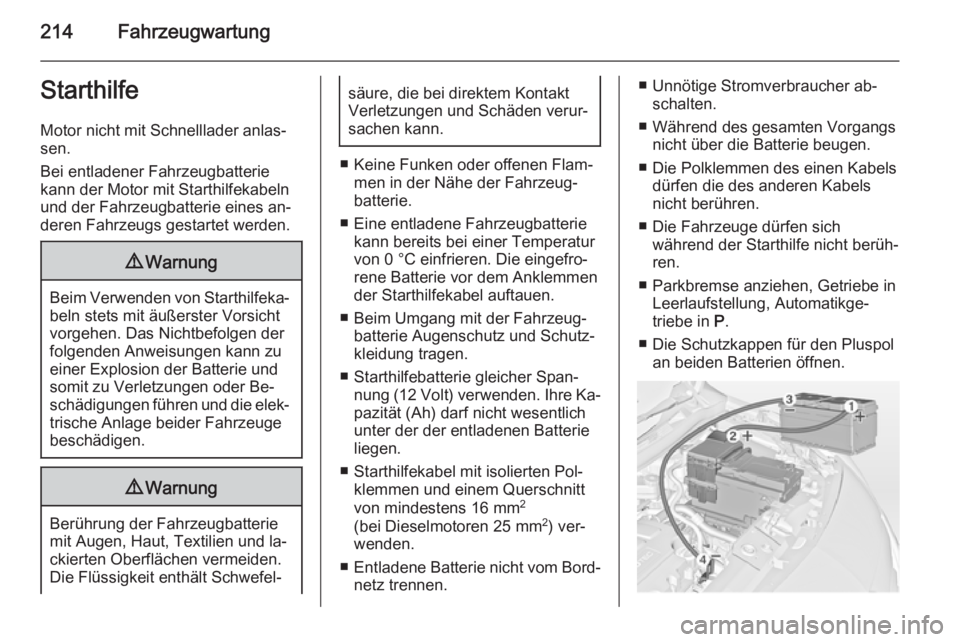

214FahrzeugwartungStarthilfeMotor nicht mit Schnelllader anlas‐sen.
Bei entladener Fahrzeugbatterie
kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines an‐
deren Fahrzeugs gestartet werden.9 Warnung
Beim Verwenden von Starthilfeka‐
beln stets mit äußerster Vorsicht
vorgehen. Das Nichtbefolgen der
folgenden Anweisungen kann zu
einer Explosion der Batterie und
somit zu Verletzungen oder Be‐
schädigungen führen und die elek‐ trische Anlage beider Fahrzeuge
beschädigen.
9 Warnung
Berührung der Fahrzeugbatterie
mit Augen, Haut, Textilien und la‐
ckierten Oberflächen vermeiden.
Die Flüssigkeit enthält Schwefel‐
säure, die bei direktem Kontakt
Verletzungen und Schäden verur‐
sachen kann.
■ Keine Funken oder offenen Flam‐ men in der Nähe der Fahrzeug‐
batterie.
■ Eine entladene Fahrzeugbatterie kann bereits bei einer Temperatur
von 0 °C einfrieren. Die eingefro‐
rene Batterie vor dem Anklemmen
der Starthilfekabel auftauen.
■ Beim Umgang mit der Fahrzeug‐ batterie Augenschutz und Schutz‐
kleidung tragen.
■ Starthilfebatterie gleicher Span‐ nung (12 Volt) verwenden. Ihre Ka‐
pazität (Ah) darf nicht wesentlich
unter der der entladenen Batterie
liegen.
■ Starthilfekabel mit isolierten Pol‐ klemmen und einem Querschnitt
von mindestens 16 mm 2
(bei Dieselmotoren 25 mm 2
) ver‐
wenden.
■ Entladene Batterie nicht vom Bord‐
netz trennen.
■ Unnötige Stromverbraucher ab‐ schalten.
■ Während des gesamten Vorgangs nicht über die Batterie beugen.
■ Die Polklemmen des einen Kabels dürfen die des anderen Kabels
nicht berühren.
■ Die Fahrzeuge dürfen sich während der Starthilfe nicht berüh‐
ren.
■ Parkbremse anziehen, Getriebe in Leerlaufstellung, Automatikge‐
triebe in P.
■ Die Schutzkappen für den Pluspol an beiden Batterien öffnen.

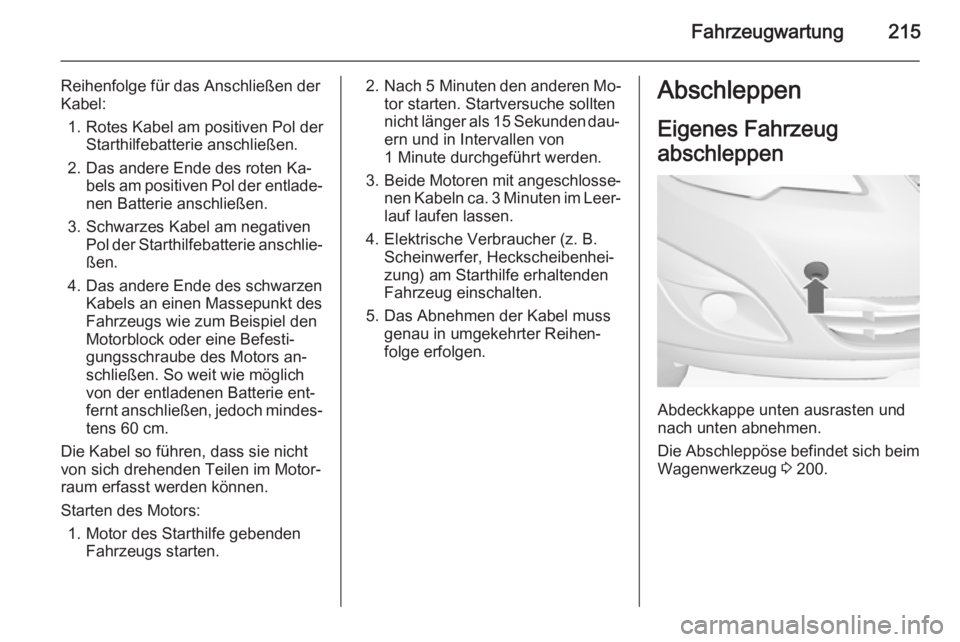

Fahrzeugwartung215
Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie anschließen.
2. Das andere Ende des roten Ka‐ bels am positiven Pol der entlade‐nen Batterie anschließen.
3. Schwarzes Kabel am negativen Pol der Starthilfebatterie anschlie‐
ßen.
4. Das andere Ende des schwarzen Kabels an einen Massepunkt des
Fahrzeugs wie zum Beispiel den
Motorblock oder eine Befesti‐
gungsschraube des Motors an‐
schließen. So weit wie möglich
von der entladenen Batterie ent‐
fernt anschließen, jedoch mindes‐ tens 60 cm.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.2. Nach 5 Minuten den anderen Mo‐
tor starten. Startversuche sollten
nicht länger als 15 Sekunden dau‐
ern und in Intervallen von
1 Minute durchgeführt werden.
3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. 3 Minuten im Leer‐
lauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, Heckscheibenhei‐
zung) am Starthilfe erhaltenden
Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.Abschleppen
Eigenes Fahrzeug
abschleppen
Abdeckkappe unten ausrasten und
nach unten abnehmen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 200.

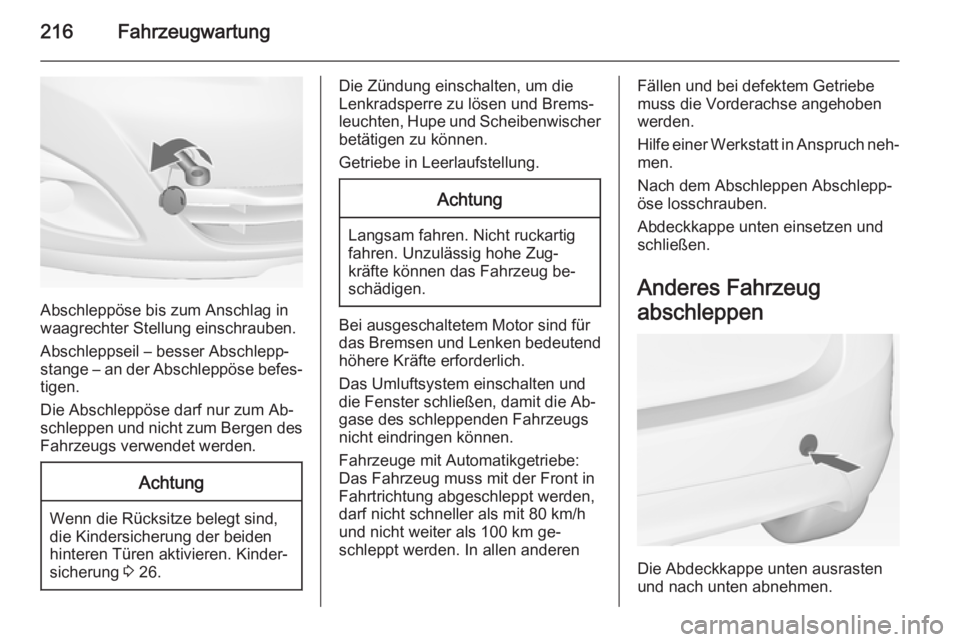

216Fahrzeugwartung
Abschleppöse bis zum Anschlag in
waagrechter Stellung einschrauben.
Abschleppseil – besser Abschlepp‐
stange – an der Abschleppöse befes‐ tigen.
Die Abschleppöse darf nur zum Ab‐
schleppen und nicht zum Bergen des
Fahrzeugs verwendet werden.
Achtung
Wenn die Rücksitze belegt sind,
die Kindersicherung der beiden
hinteren Türen aktivieren. Kinder‐
sicherung 3 26.
Die Zündung einschalten, um die
Lenkradsperre zu lösen und Brems‐
leuchten, Hupe und Scheibenwischer betätigen zu können.
Getriebe in Leerlaufstellung.Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe Zug‐
kräfte können das Fahrzeug be‐ schädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Das Umluftsystem einschalten und
die Fenster schließen, damit die Ab‐
gase des schleppenden Fahrzeugs
nicht eindringen können.
Fahrzeuge mit Automatikgetriebe:
Das Fahrzeug muss mit der Front in
Fahrtrichtung abgeschleppt werden,
darf nicht schneller als mit 80 km/h
und nicht weiter als 100 km ge‐
schleppt werden. In allen anderen
Fällen und bei defektem Getriebe
muss die Vorderachse angehoben
werden.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckkappe unten einsetzen und
schließen.
Anderes Fahrzeug
abschleppen
Die Abdeckkappe unten ausrasten
und nach unten abnehmen.

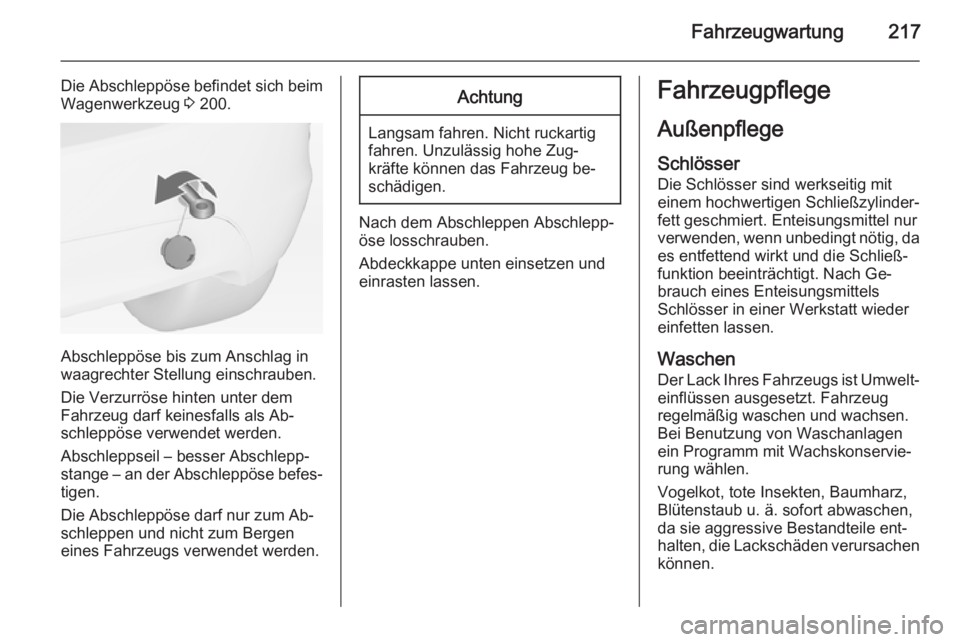

Fahrzeugwartung217
Die Abschleppöse befindet sich beimWagenwerkzeug 3 200.
Abschleppöse bis zum Anschlag in
waagrechter Stellung einschrauben.
Die Verzurröse hinten unter dem Fahrzeug darf keinesfalls als Ab‐
schleppöse verwendet werden.
Abschleppseil – besser Abschlepp‐
stange – an der Abschleppöse befes‐ tigen.
Die Abschleppöse darf nur zum Ab‐
schleppen und nicht zum Bergen
eines Fahrzeugs verwendet werden.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe Zug‐
kräfte können das Fahrzeug be‐ schädigen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckkappe unten einsetzen und
einrasten lassen.
Fahrzeugpflege
Außenpflege
Schlösser
Die Schlösser sind werkseitig mit
einem hochwertigen Schließzylinder‐
fett geschmiert. Enteisungsmittel nur verwenden, wenn unbedingt nötig, da es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach Ge‐
brauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
Waschen
Der Lack Ihres Fahrzeugs ist Umwelt‐ einflüssen ausgesetzt. Fahrzeug
regelmäßig waschen und wachsen.
Bei Benutzung von Waschanlagen ein Programm mit Wachskonservie‐
rung wählen.
Vogelkot, tote Insekten, Baumharz, Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile ent‐
halten, die Lackschäden verursachen
können.

218Fahrzeugwartung
Bei Benutzung von Waschanlagendie Anweisungen der Waschanlagen‐
betreiber befolgen. Die Windschutz‐
scheiben- und Heckscheibenwischer
müssen ausgeschaltet sein. Antenne
und außen am Fahrzeug montiertes
Zubehör wie zum Beispiel Dachge‐
päckträger usw. entfernen.
Beim Waschen von Hand auch die In‐ nenbereiche der Radkästen gründlich
ausspülen.
Kanten und Falze an geöffneten Tü‐
ren und Motorhaube sowie von die‐
sen verdeckte Bereiche reinigen.Achtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9 ver‐
wenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.
Scharniere aller Türen von einer
Werkstatt einfetten lassen.
Motorraum nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Fahrzeug sorgfältig spülen und able‐
dern. Leder häufig ausspülen. Für
lackierte Flächen und Glas separate Leder verwenden: Wachsrückständeauf den Scheiben beeinträchtigen die Sicht.
Teerflecken nicht mit harten Gegen‐ ständen entfernen. Auf lackierten Flä‐
chen Teerentferner-Spray verwen‐
den.
Außenbeleuchtung
Die Abdeckungen von Scheinwerfern und anderen Leuchten sind aus
Kunststoff. Keine scheuernden, ät‐
zenden oder aggressiven Mittel und
keine Eiskratzer verwenden. Nicht
trocken säubern.
Polieren und Konservieren
Fahrzeug regelmäßig wachsen (spä‐
testens, wenn das Wasser nicht mehr abperlt). Der Lack trocknet sonst aus.
Polieren ist nur dann erforderlich,
wenn die Lackierung matt und unan‐
sehnlich geworden ist oder sich Ab‐
lagerungen gebildet haben.Lackpolitur mit Silikon bildet einen ab‐
weisenden Schutzfilm, der ein Kon‐ servieren erübrigt.
Karosserieteile aus Kunststoff dürfen
nicht mit Wachs oder Politur behan‐
delt werden.
Scheiben und Wischerblätter Mit weichem, nicht faserndem Lap‐
pen oder mit Fensterleder unter Ver‐
wendung von Scheibenreiniger und
Insektenentferner reinigen.
Beim Säubern der Heckscheibe von
innen stets parallel zu den Heizele‐
menten wischen, um Beschädigun‐
gen zu vermeiden.
Zur mechanischen Eisentfernung
scharfkantigen Eiskratzer verwen‐
den. Eiskratzer fest auf die Scheibe drücken, damit kein Schmutz unter
den Eiskratzer gelangen und die
Scheibe zerkratzen kann.
Schmierende Wischerblätter mit
einem weichen Tuch und Scheiben‐
reiniger reinigen.
