OPEL MERIVA 2014.5 Instruktionsbog (in Danish)

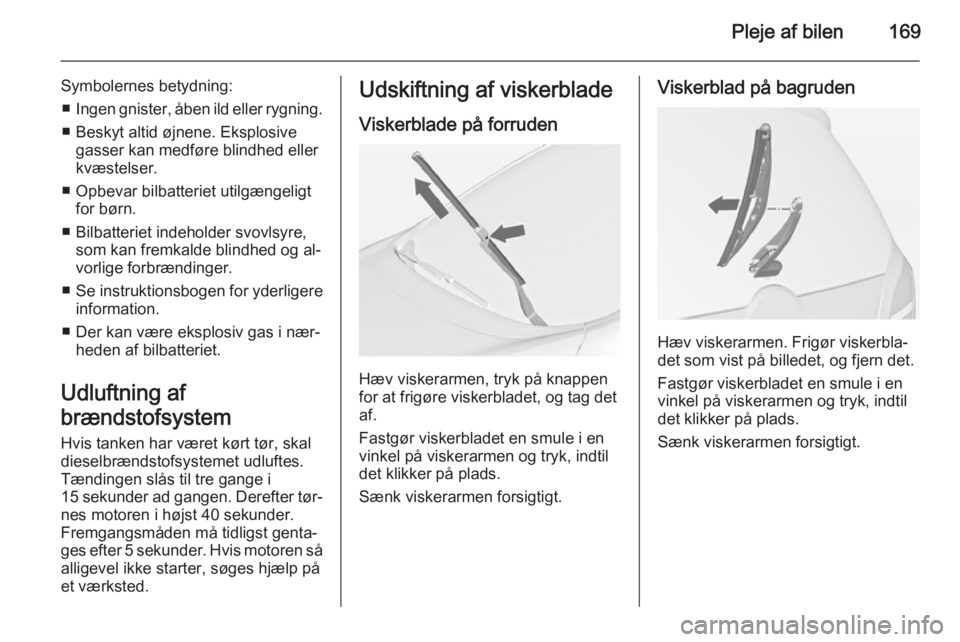

Pleje af bilen169
Symbolernes betydning:■ Ingen gnister, åben ild eller rygning.
■ Beskyt altid øjnene. Eksplosive gasser kan medføre blindhed eller
kvæstelser.
■ Opbevar bilbatteriet utilgængeligt for børn.
■ Bilbatteriet indeholder svovlsyre, som kan fremkalde blindhed og al‐
vorlige forbrændinger.
■ Se instruktionsbogen for yderligere
information.
■ Der kan være eksplosiv gas i nær‐ heden af bilbatteriet.
Udluftning af
brændstofsystem
Hvis tanken har været kørt tør, skal
dieselbrændstofsystemet udluftes.
Tændingen slås til tre gange i
15 sekunder ad gangen. Derefter tør‐ nes motoren i højst 40 sekunder.Fremgangsmåden må tidligst genta‐
ges efter 5 sekunder. Hvis motoren så
alligevel ikke starter, søges hjælp på
et værksted.Udskiftning af viskerblade
Viskerblade på forruden
Hæv viskerarmen, tryk på knappen
for at frigøre viskerbladet, og tag det
af.
Fastgør viskerbladet en smule i en
vinkel på viskerarmen og tryk, indtil
det klikker på plads.
Sænk viskerarmen forsigtigt.
Viskerblad på bagruden
Hæv viskerarmen. Frigør viskerbla‐
det som vist på billedet, og fjern det.
Fastgør viskerbladet en smule i en
vinkel på viskerarmen og tryk, indtil
det klikker på plads.
Sænk viskerarmen forsigtigt.

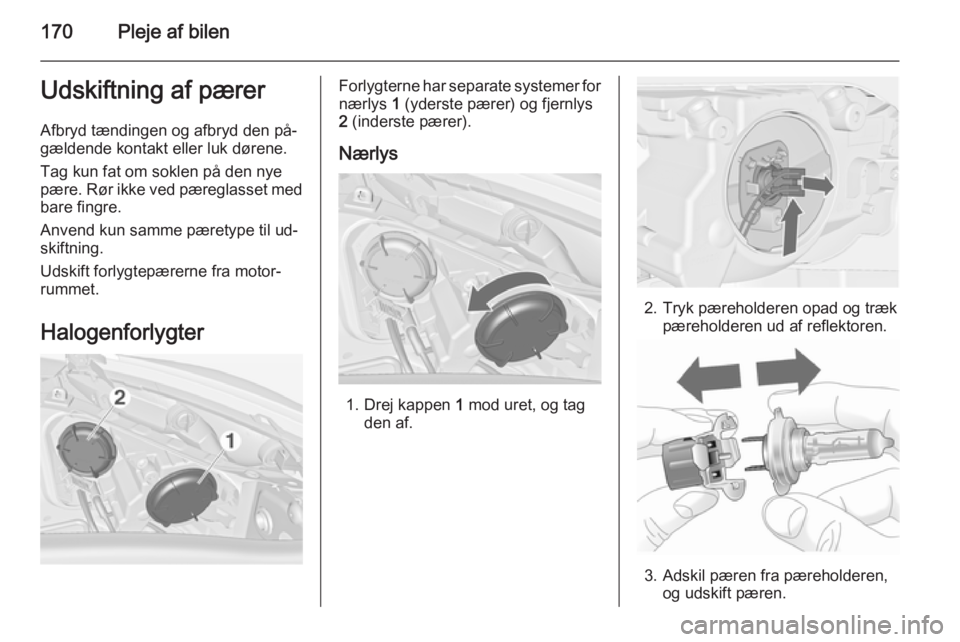

170Pleje af bilenUdskiftning af pærer
Afbryd tændingen og afbryd den på‐
gældende kontakt eller luk dørene.
Tag kun fat om soklen på den nye
pære. Rør ikke ved pæreglasset med
bare fingre.
Anvend kun samme pæretype til ud‐
skiftning.
Udskift forlygtepærerne fra motor‐
rummet.
HalogenforlygterForlygterne har separate systemer for
nærlys 1 (yderste pærer) og fjernlys
2 (inderste pærer).
Nærlys
1. Drej kappen 1 mod uret, og tag
den af.
2. Tryk pæreholderen opad og træk pæreholderen ud af reflektoren.
3. Adskil pæren fra pæreholderen,og udskift pæren.

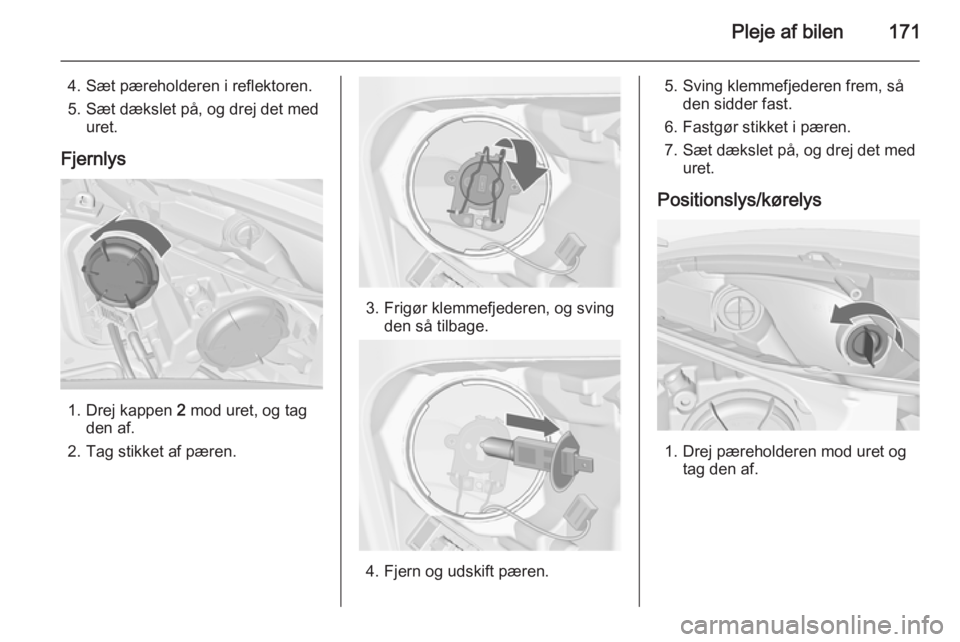

Pleje af bilen171
4. Sæt pæreholderen i reflektoren.
5. Sæt dækslet på, og drej det med uret.
Fjernlys
1. Drej kappen 2 mod uret, og tag
den af.
2. Tag stikket af pæren.
3. Frigør klemmefjederen, og sving den så tilbage.
4. Fjern og udskift pæren.
5. Sving klemmefjederen frem, såden sidder fast.
6. Fastgør stikket i pæren.
7. Sæt dækslet på, og drej det med uret.
Positionslys/kørelys
1. Drej pæreholderen mod uret og tag den af.

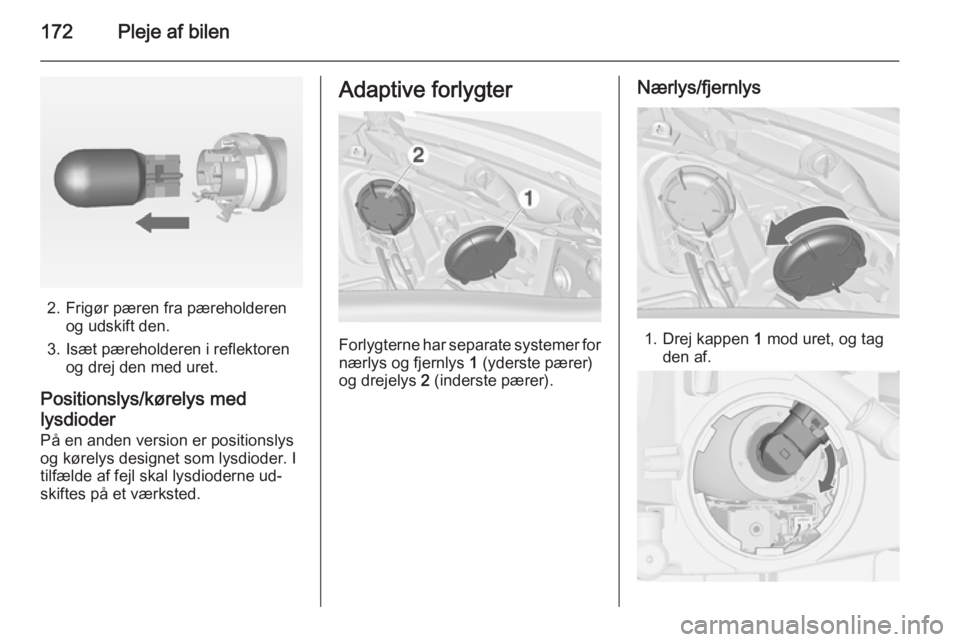

172Pleje af bilen
2. Frigør pæren fra pæreholderenog udskift den.
3. Isæt pæreholderen i reflektoren og drej den med uret.
Positionslys/kørelys med
lysdioder
På en anden version er positionslys
og kørelys designet som lysdioder. I
tilfælde af fejl skal lysdioderne ud‐
skiftes på et værksted.
Adaptive forlygter
Forlygterne har separate systemer for
nærlys og fjernlys 1 (yderste pærer)
og drejelys 2 (inderste pærer).
Nærlys/fjernlys
1. Drej kappen 1 mod uret, og tag
den af.

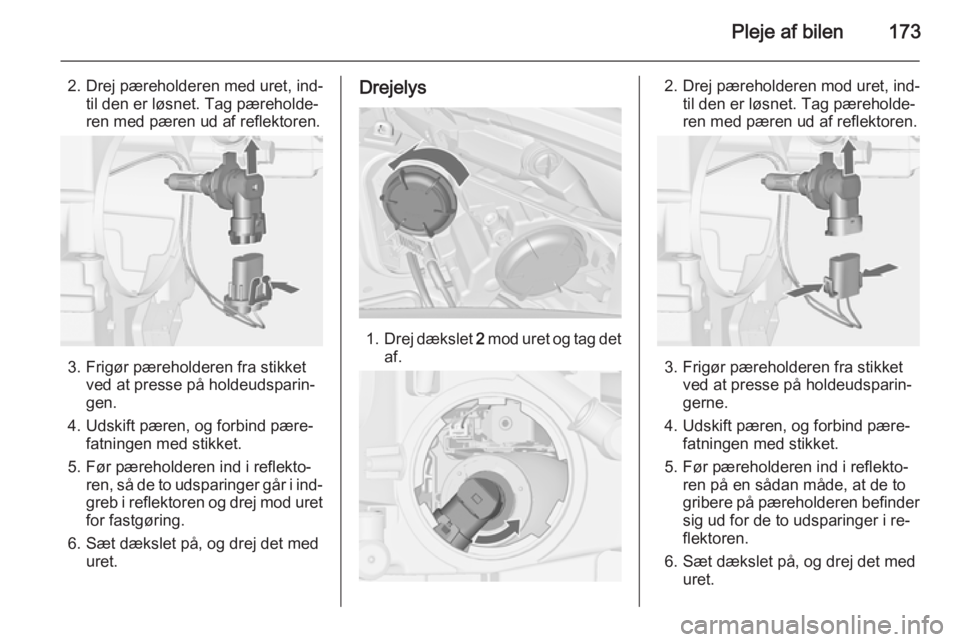

Pleje af bilen173
2. Drej pæreholderen med uret, ind‐til den er løsnet. Tag pæreholde‐
ren med pæren ud af reflektoren.
3. Frigør pæreholderen fra stikket ved at presse på holdeudsparin‐
gen.
4. Udskift pæren, og forbind pære‐ fatningen med stikket.
5. Før pæreholderen ind i reflekto‐ ren, så de to udsparinger går i ind‐
greb i reflektoren og drej mod uret for fastgøring.
6. Sæt dækslet på, og drej det med uret.
Drejelys
1.Drej dækslet 2 mod uret og tag det
af.
2. Drej pæreholderen mod uret, ind‐ til den er løsnet. Tag pæreholde‐
ren med pæren ud af reflektoren.
3. Frigør pæreholderen fra stikket ved at presse på holdeudsparin‐
gerne.
4. Udskift pæren, og forbind pære‐ fatningen med stikket.
5. Før pæreholderen ind i reflekto‐ ren på en sådan måde, at de to
gribere på pæreholderen befinder sig ud for de to udsparinger i re‐
flektoren.
6. Sæt dækslet på, og drej det med uret.

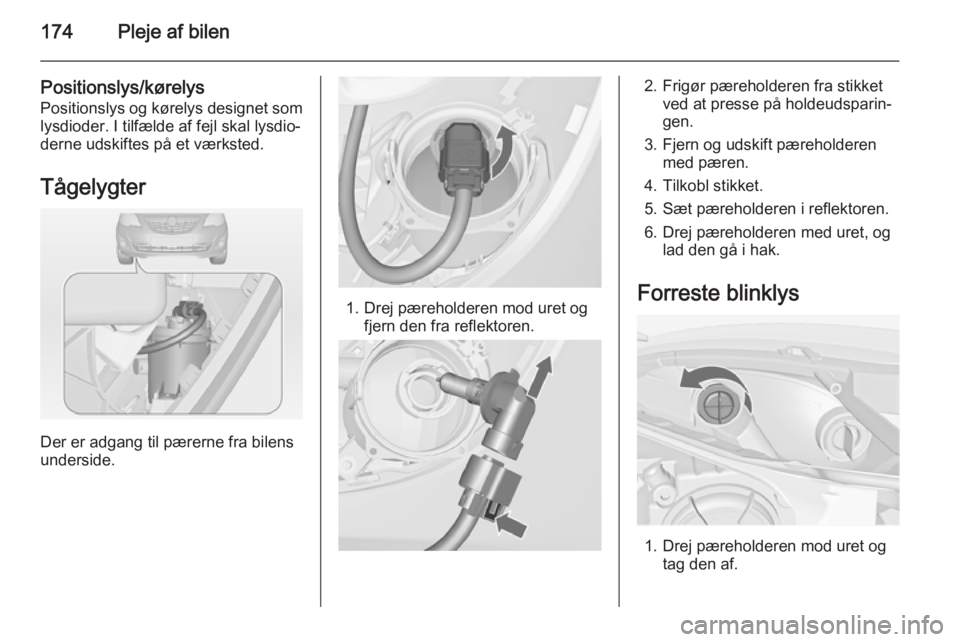

174Pleje af bilen
Positionslys/kørelysPositionslys og kørelys designet som lysdioder. I tilfælde af fejl skal lysdio‐
derne udskiftes på et værksted.
Tågelygter
Der er adgang til pærerne fra bilens
underside.
1. Drej pæreholderen mod uret og fjern den fra reflektoren.
2. Frigør pæreholderen fra stikketved at presse på holdeudsparin‐
gen.
3. Fjern og udskift pæreholderen med pæren.
4. Tilkobl stikket.
5. Sæt pæreholderen i reflektoren.
6. Drej pæreholderen med uret, og lad den gå i hak.
Forreste blinklys
1. Drej pæreholderen mod uret og tag den af.

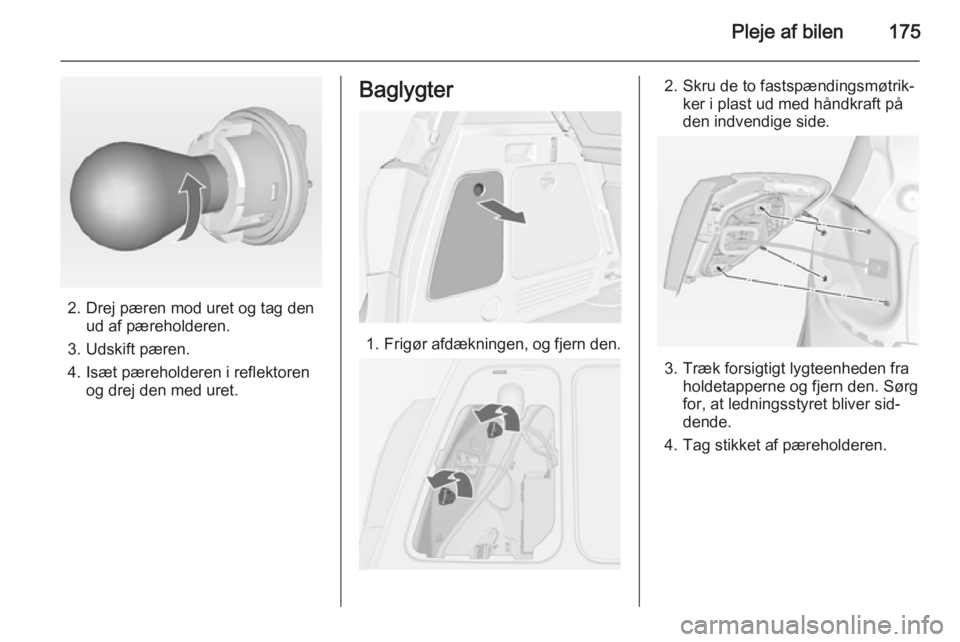

Pleje af bilen175
2. Drej pæren mod uret og tag denud af pæreholderen.
3. Udskift pæren.
4. Isæt pæreholderen i reflektoren og drej den med uret.
Baglygter
1.Frigør afdækningen, og fjern den.
2. Skru de to fastspændingsmøtrik‐
ker i plast ud med håndkraft på
den indvendige side.
3. Træk forsigtigt lygteenheden fra holdetapperne og fjern den. Sørg
for, at ledningsstyret bliver sid‐
dende.
4. Tag stikket af pæreholderen.

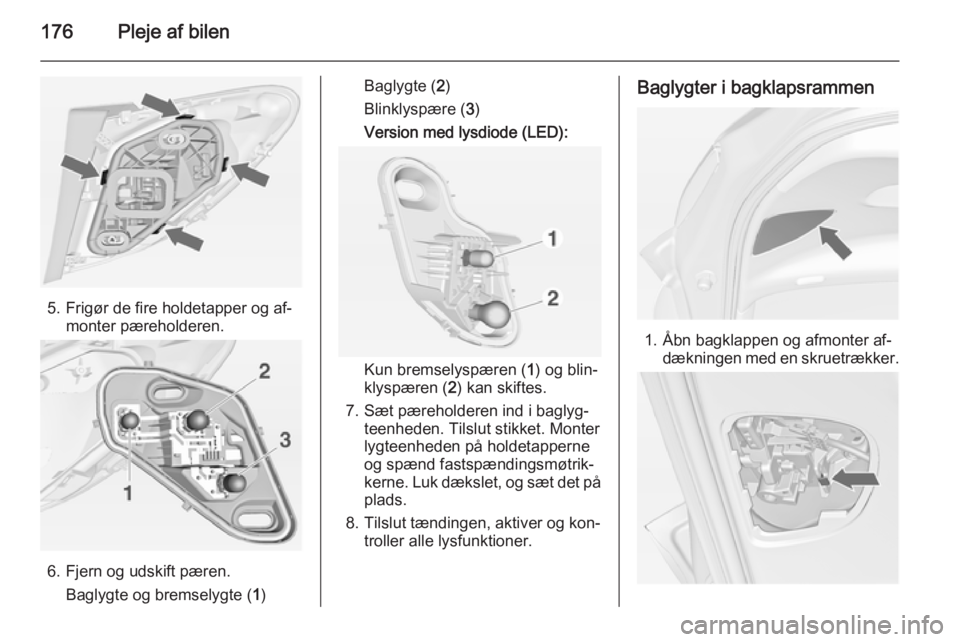

176Pleje af bilen
5. Frigør de fire holdetapper og af‐monter pæreholderen.
6. Fjern og udskift pæren.
Baglygte og bremselygte ( 1)
Baglygte ( 2)
Blinklyspære ( 3)
Version med lysdiode (LED):
Kun bremselyspæren ( 1) og blin‐
klyspæren ( 2) kan skiftes.
7. Sæt pæreholderen ind i baglyg‐ teenheden. Tilslut stikket. Monter
lygteenheden på holdetapperne
og spænd fastspændingsmøtrik‐
kerne. Luk dækslet, og sæt det på
plads.
8. Tilslut tændingen, aktiver og kon‐ troller alle lysfunktioner.
Baglygter i bagklapsrammen
1. Åbn bagklappen og afmonter af‐dækningen med en skruetrækker.

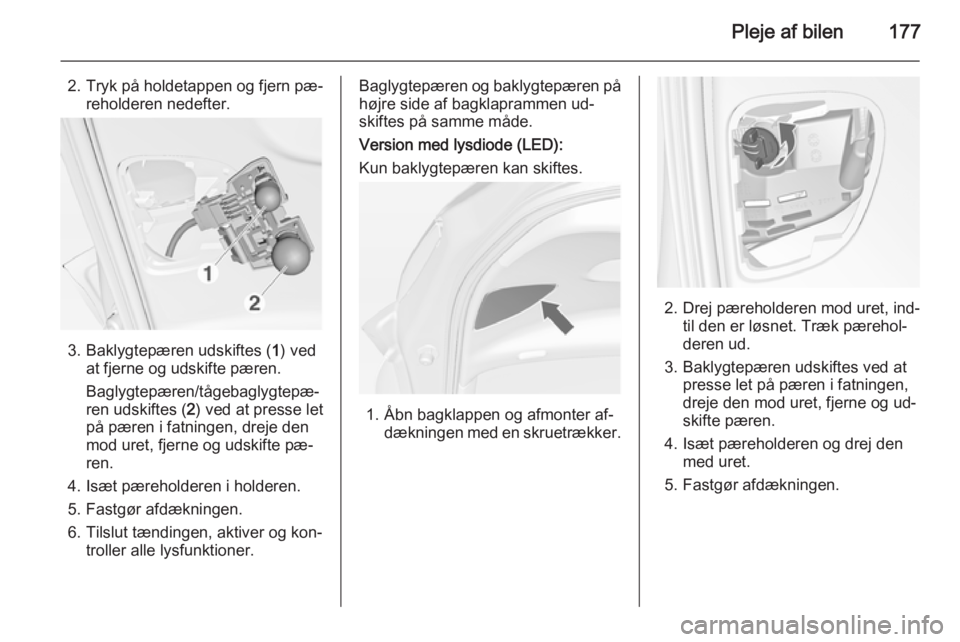

Pleje af bilen177
2. Tryk på holdetappen og fjern pæ‐reholderen nedefter.
3. Baklygtepæren udskiftes ( 1) ved
at fjerne og udskifte pæren.
Baglygtepæren/tågebaglygtepæ‐
ren udskiftes ( 2) ved at presse let
på pæren i fatningen, dreje den
mod uret, fjerne og udskifte pæ‐
ren.
4. Isæt pæreholderen i holderen.
5. Fastgør afdækningen.
6. Tilslut tændingen, aktiver og kon‐ troller alle lysfunktioner.
Baglygtepæren og baklygtepæren påhøjre side af bagklaprammen ud‐skiftes på samme måde.
Version med lysdiode (LED):
Kun baklygtepæren kan skiftes.
1. Åbn bagklappen og afmonter af‐ dækningen med en skruetrækker.
2. Drej pæreholderen mod uret, ind‐til den er løsnet. Træk pærehol‐
deren ud.
3. Baklygtepæren udskiftes ved at presse let på pæren i fatningen,
dreje den mod uret, fjerne og ud‐
skifte pæren.
4. Isæt pæreholderen og drej den med uret.
5. Fastgør afdækningen.

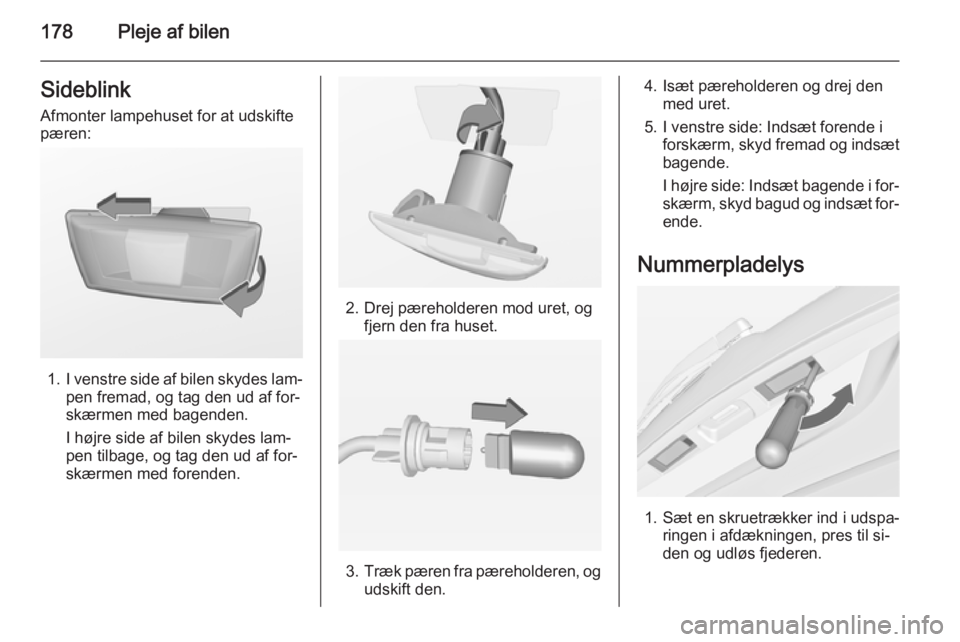

178Pleje af bilenSideblink
Afmonter lampehuset for at udskifte
pæren:
1. I venstre side af bilen skydes lam‐
pen fremad, og tag den ud af for‐
skærmen med bagenden.
I højre side af bilen skydes lam‐
pen tilbage, og tag den ud af for‐
skærmen med forenden.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. I venstre side: Indsæt forende i forskærm, skyd fremad og indsætbagende.
I højre side: Indsæt bagende i for‐
skærm, skyd bagud og indsæt for‐ ende.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.
