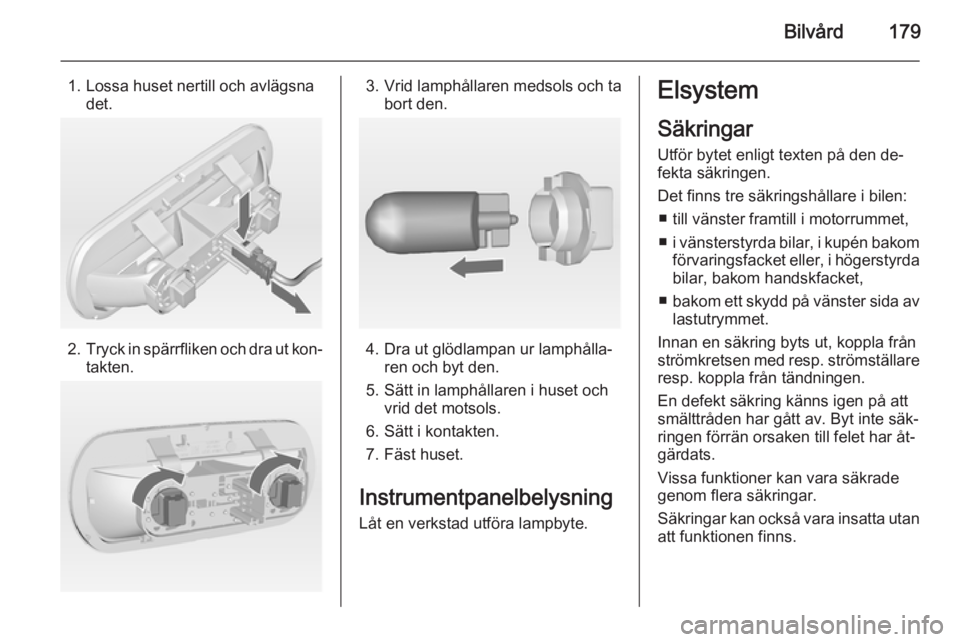

Bilvård179
1. Lossa huset nertill och avlägsnadet.
2.Tryck in spärrfliken och dra ut kon‐
takten.
3. Vrid lamphållaren medsols och ta bort den.
4. Dra ut glödlampan ur lamphålla‐ ren och byt den.
5. Sätt in lamphållaren i huset och vrid det motsols.
6. Sätt i kontakten.
7. Fäst huset.
Instrumentpanelbelysning Låt en verkstad utföra lampbyte.
Elsystem
Säkringar Utför bytet enligt texten på den de‐fekta säkringen.
Det finns tre säkringshållare i bilen: ■ till vänster framtill i motorrummet,■ i vänsterstyrda bilar, i kupén bakom
förvaringsfacket eller, i högerstyrda
bilar, bakom handskfacket,
■ bakom ett skydd på vänster sida av
lastutrymmet.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan
att funktionen finns.

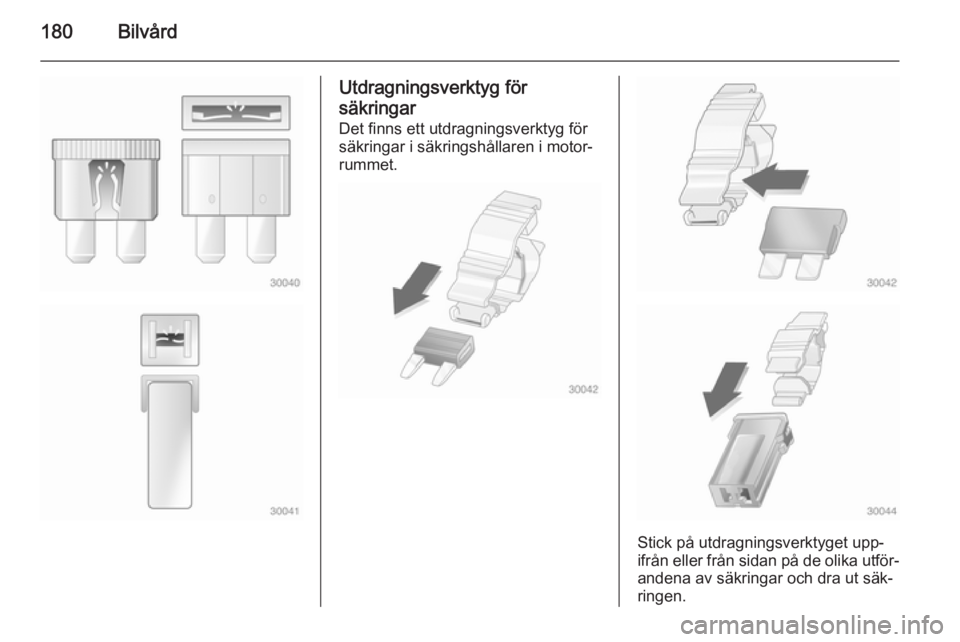

180Bilvård
Utdragningsverktyg för
säkringar Det finns ett utdragningsverktyg försäkringar i säkringshållaren i motor‐ rummet.
Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.

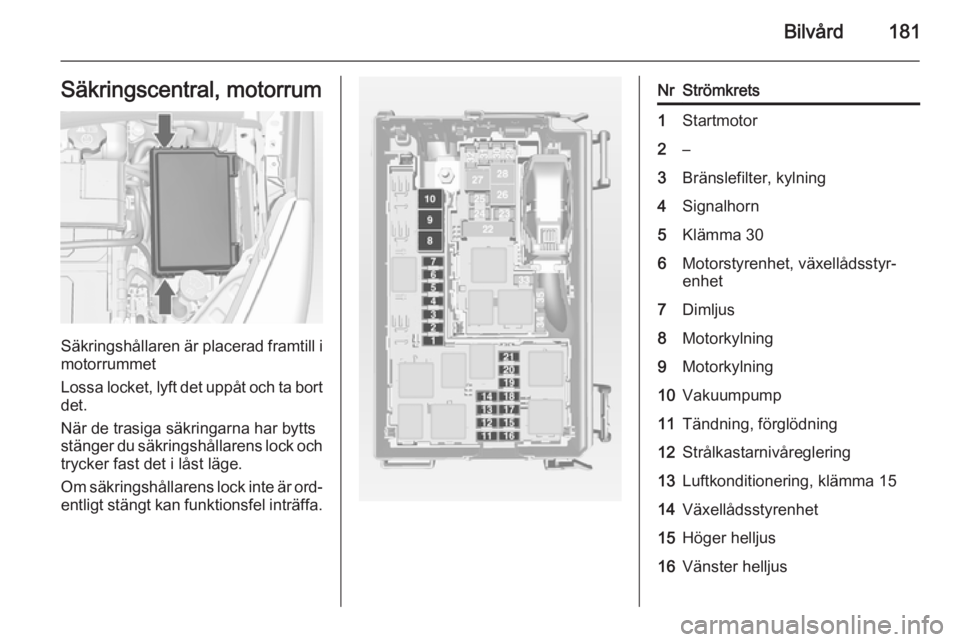

Bilvård181Säkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet
Lossa locket, lyft det uppåt och ta bort
det.
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är ord‐ entligt stängt kan funktionsfel inträffa.
NrStrömkrets1Startmotor2–3Bränslefilter, kylning4Signalhorn5Klämma 306Motorstyrenhet, växellådsstyr‐
enhet7Dimljus8Motorkylning9Motorkylning10Vakuumpump11Tändning, förglödning12Strålkastarnivåreglering13Luftkonditionering, klämma 1514Växellådsstyrenhet15Höger helljus16Vänster helljus

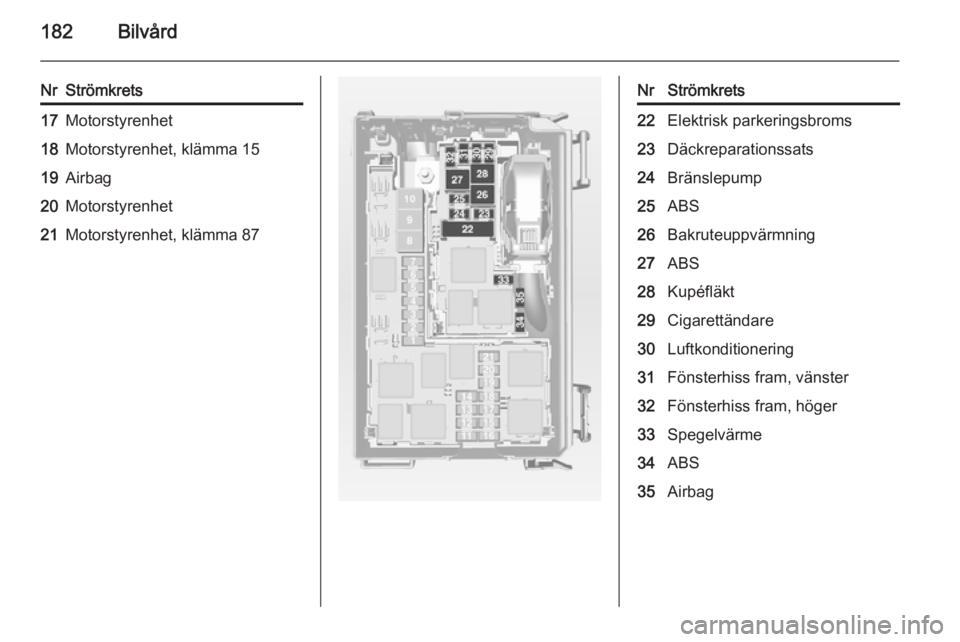

182Bilvård
NrStrömkrets17Motorstyrenhet18Motorstyrenhet, klämma 1519Airbag20Motorstyrenhet21Motorstyrenhet, klämma 87NrStrömkrets22Elektrisk parkeringsbroms23Däckreparationssats24Bränslepump25ABS26Bakruteuppvärmning27ABS28Kupéfläkt29Cigarettändare30Luftkonditionering31Fönsterhiss fram, vänster32Fönsterhiss fram, höger33Spegelvärme34ABS35Airbag

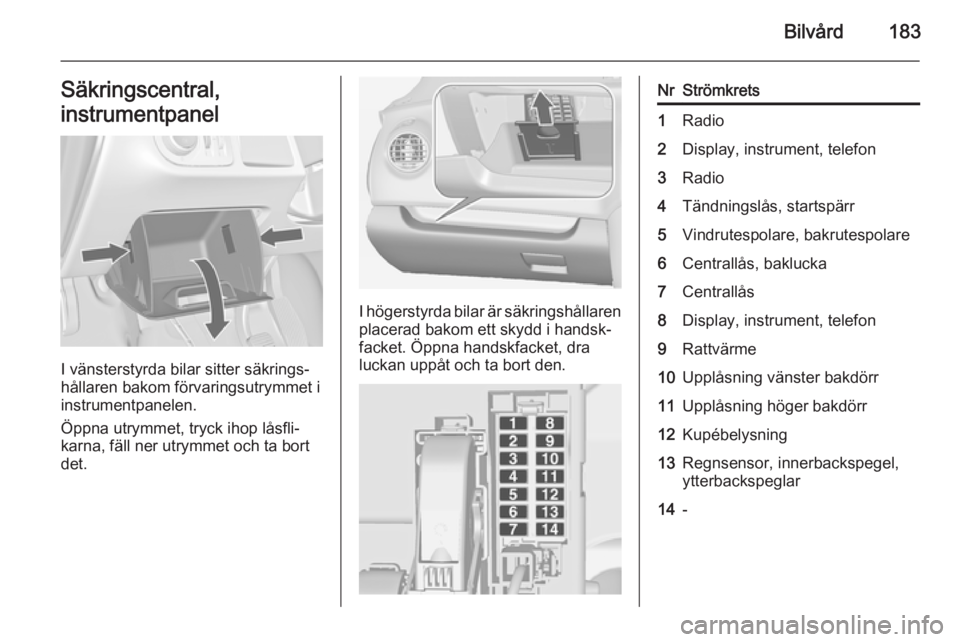

Bilvård183Säkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna utrymmet, tryck ihop låsfli‐
karna, fäll ner utrymmet och ta bort
det.
I högerstyrda bilar är säkringshållaren placerad bakom ett skydd i handsk‐facket. Öppna handskfacket, dra
luckan uppåt och ta bort den.
NrStrömkrets1Radio2Display, instrument, telefon3Radio4Tändningslås, startspärr5Vindrutespolare, bakrutespolare6Centrallås, baklucka7Centrallås8Display, instrument, telefon9Rattvärme10Upplåsning vänster bakdörr11Upplåsning höger bakdörr12Kupébelysning13Regnsensor, innerbackspegel,
ytterbackspeglar14-

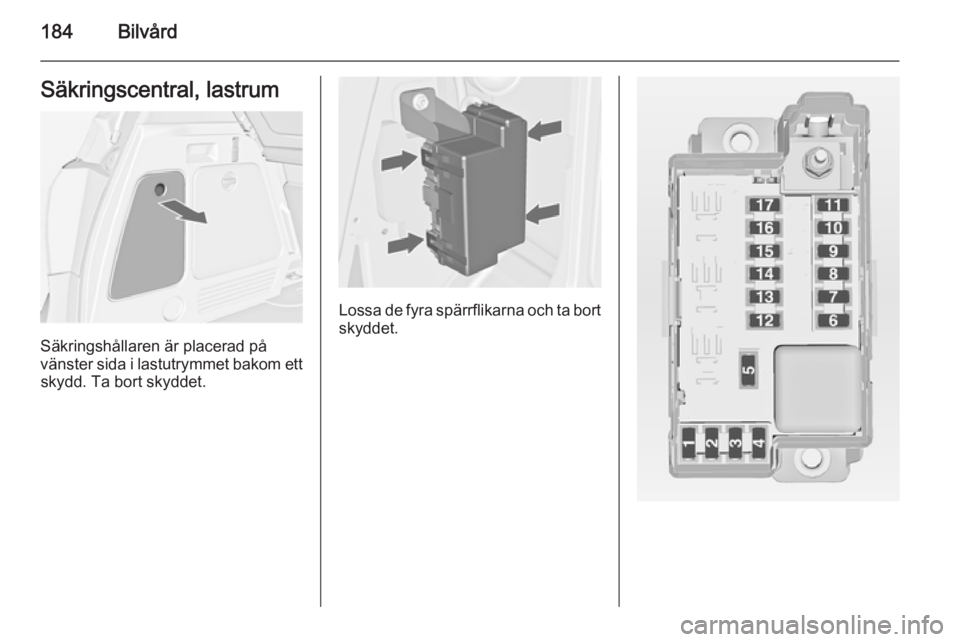

184BilvårdSäkringscentral, lastrum
Säkringshållaren är placerad på
vänster sida i lastutrymmet bakom ett skydd. Ta bort skyddet.
Lossa de fyra spärrflikarna och ta bort
skyddet.

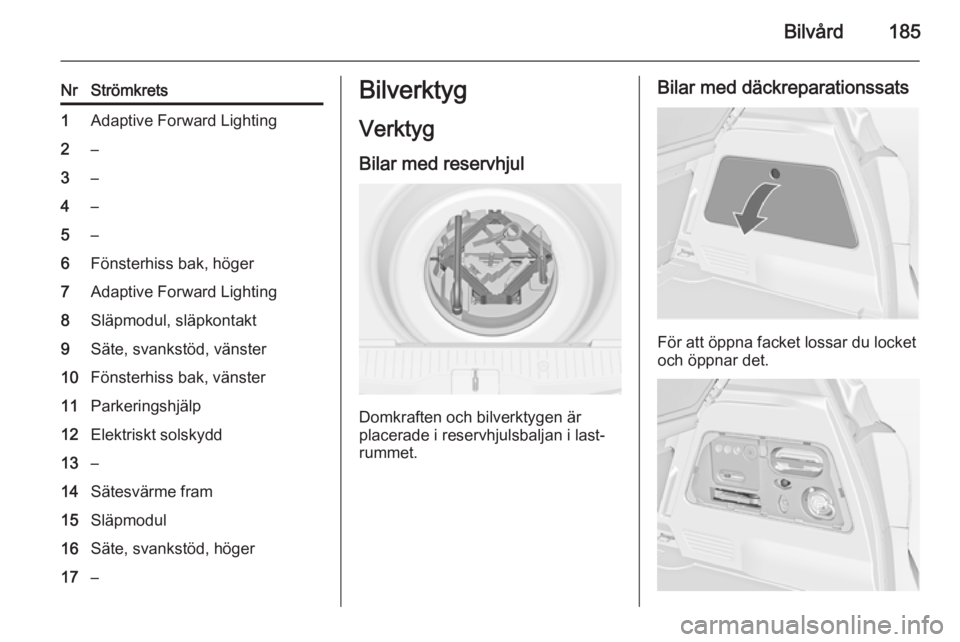

Bilvård185
NrStrömkrets1Adaptive Forward Lighting2–3–4–5–6Fönsterhiss bak, höger7Adaptive Forward Lighting8Släpmodul, släpkontakt9Säte, svankstöd, vänster10Fönsterhiss bak, vänster11Parkeringshjälp12Elektriskt solskydd13–14Sätesvärme fram15Släpmodul16Säte, svankstöd, höger17–BilverktygVerktyg
Bilar med reservhjul
Domkraften och bilverktygen är
placerade i reservhjulsbaljan i last‐
rummet.
Bilar med däckreparationssats
För att öppna facket lossar du locket
och öppnar det.

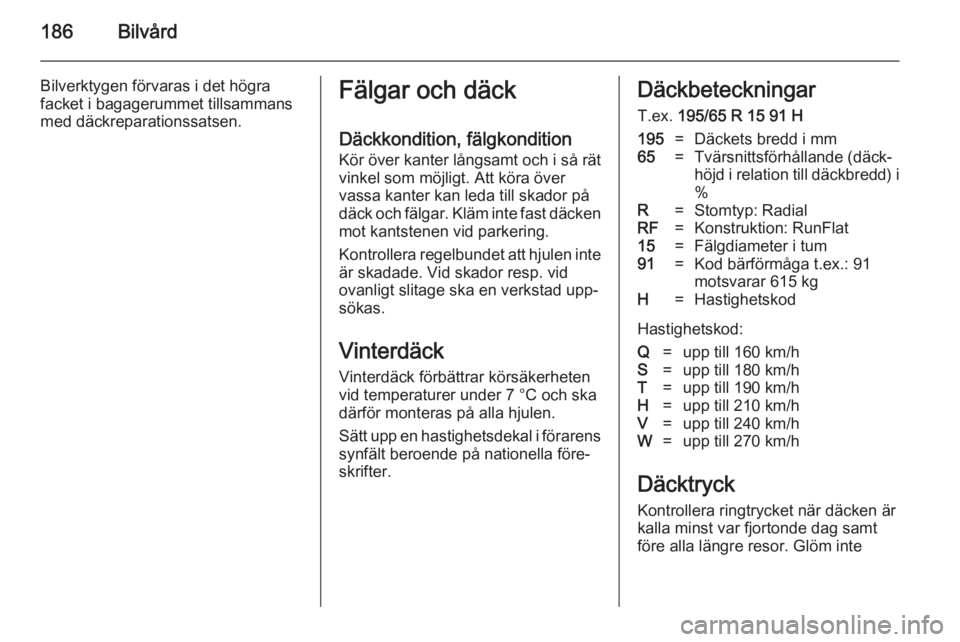

186Bilvård
Bilverktygen förvaras i det högra
facket i bagagerummet tillsammans
med däckreparationssatsen.Fälgar och däck
Däckkondition, fälgkondition
Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte
är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vinterdäck Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.Däckbeteckningar
T.ex. 195/65 R 15 91 H195=Däckets bredd i mm65=Tvärsnittsförhållande (däck‐
höjd i relation till däckbredd) i
%R=Stomtyp: RadialRF=Konstruktion: RunFlat15=Fälgdiameter i tum91=Kod bärförmåga t.ex.: 91
motsvarar 615 kgH=Hastighetskod
Hastighetskod:
Q=upp till 160 km/hS=upp till 180 km/hT=upp till 190 km/hH=upp till 210 km/hV=upp till 240 km/hW=upp till 270 km/h
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte

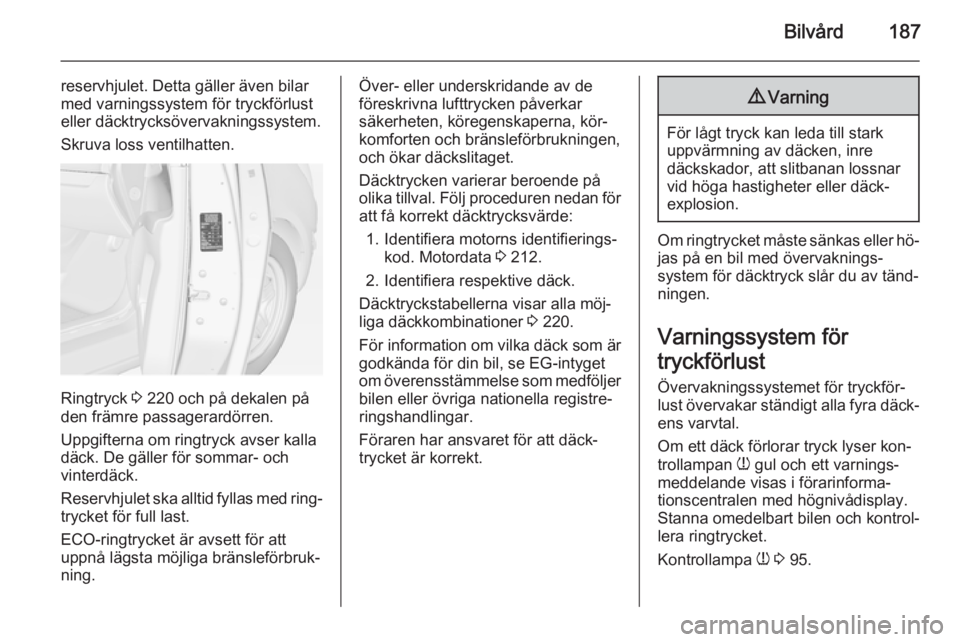

Bilvård187
reservhjulet. Detta gäller även bilar
med varningssystem för tryckförlust
eller däcktrycksövervakningssystem.
Skruva loss ventilhatten.
Ringtryck 3 220 och på dekalen på
den främre passagerardörren.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med ring‐
trycket för full last.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐ ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐ komforten och bränsleförbrukningen,
och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för att få korrekt däcktrycksvärde:
1. Identifiera motorns identifierings‐ kod. Motordata 3 212.
2. Identifiera respektive däck.
Däcktryckstabellerna visar alla möj‐
liga däckkombinationer 3 220.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
Om ringtrycket måste sänkas eller hö‐ jas på en bil med övervaknings‐
system för däcktryck slår du av tänd‐
ningen.
Varningssystem för
tryckförlust Övervakningssystemet för tryckför‐
lust övervakar ständigt alla fyra däck‐
ens varvtal.
Om ett däck förlorar tryck lyser kon‐
trollampan w gul och ett varnings‐
meddelande visas i förarinforma‐
tionscentralen med högnivådisplay.
Stanna omedelbart bilen och kontrol‐
lera ringtrycket.
Kontrollampa w 3 95.

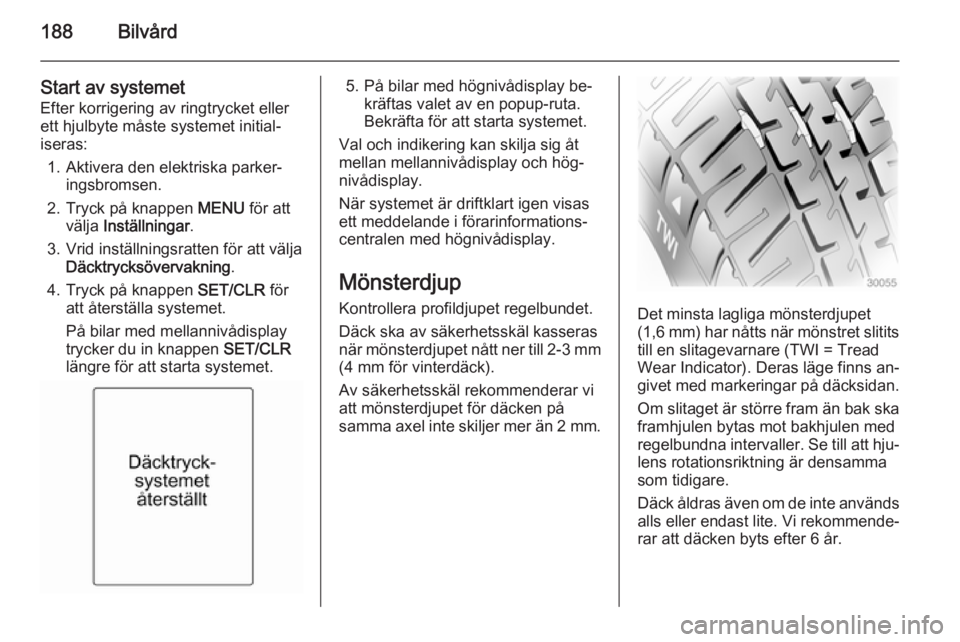

188Bilvård
Start av systemetEfter korrigering av ringtrycket eller
ett hjulbyte måste systemet initial‐
iseras:
1. Aktivera den elektriska parker‐ ingsbromsen.
2. Tryck på knappen MENU för att
välja Inställningar .
3. Vrid inställningsratten för att välja Däcktrycksövervakning .
4. Tryck på knappen SET/CLR för
att återställa systemet.
På bilar med mellannivådisplay
trycker du in knappen SET/CLR
längre för att starta systemet.5. På bilar med högnivådisplay be‐ kräftas valet av en popup-ruta.
Bekräfta för att starta systemet.
Val och indikering kan skilja sig åt
mellan mellannivådisplay och hög‐
nivådisplay.
När systemet är driftklart igen visas
ett meddelande i förarinformations‐
centralen med högnivådisplay.
Mönsterdjup Kontrollera profildjupet regelbundet.
Däck ska av säkerhetsskäl kasseras
när mönsterdjupet nått ner till 2-3 mm
(4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.
Det minsta lagliga mönsterdjupet
(1,6 mm) har nåtts när mönstret slitits
till en slitagevarnare (TWI = Tread Wear Indicator). Deras läge finns an‐
givet med markeringar på däcksidan.
Om slitaget är större fram än bak ska
framhjulen bytas mot bakhjulen med
regelbundna intervaller. Se till att hju‐ lens rotationsriktning är densamma
som tidigare.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter 6 år.
