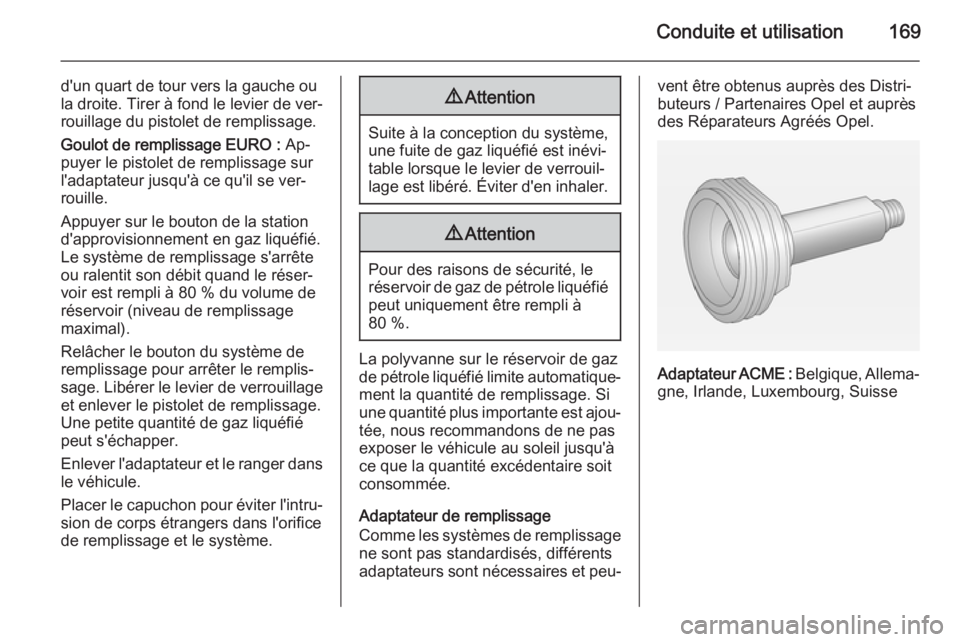

Conduite et utilisation169
d'un quart de tour vers la gauche ou
la droite. Tirer à fond le levier de ver‐
rouillage du pistolet de remplissage.
Goulot de remplissage EURO : Ap‐
puyer le pistolet de remplissage sur
l'adaptateur jusqu'à ce qu'il se ver‐
rouille.
Appuyer sur le bouton de la station
d'approvisionnement en gaz liquéfié.
Le système de remplissage s'arrête
ou ralentit son débit quand le réser‐ voir est rempli à 80 % du volume de
réservoir (niveau de remplissage
maximal).
Relâcher le bouton du système de
remplissage pour arrêter le remplis‐
sage. Libérer le levier de verrouillage
et enlever le pistolet de remplissage.
Une petite quantité de gaz liquéfié
peut s'échapper.
Enlever l'adaptateur et le ranger dans
le véhicule.
Placer le capuchon pour éviter l'intru‐
sion de corps étrangers dans l'orifice
de remplissage et le système.9 Attention
Suite à la conception du système,
une fuite de gaz liquéfié est inévi‐
table lorsque le levier de verrouil‐
lage est libéré. Éviter d'en inhaler.
9 Attention
Pour des raisons de sécurité, le
réservoir de gaz de pétrole liquéfié peut uniquement être rempli à
80 %.
La polyvanne sur le réservoir de gaz
de pétrole liquéfié limite automatique‐ ment la quantité de remplissage. Si
une quantité plus importante est ajou‐ tée, nous recommandons de ne pas
exposer le véhicule au soleil jusqu'à
ce que la quantité excédentaire soit
consommée.
Adaptateur de remplissage
Comme les systèmes de remplissage ne sont pas standardisés, différents
adaptateurs sont nécessaires et peu‐
vent être obtenus auprès des Distri‐
buteurs / Partenaires Opel et auprès
des Réparateurs Agréés Opel.
Adaptateur ACME : Belgique, Allema‐
gne, Irlande, Luxembourg, Suisse

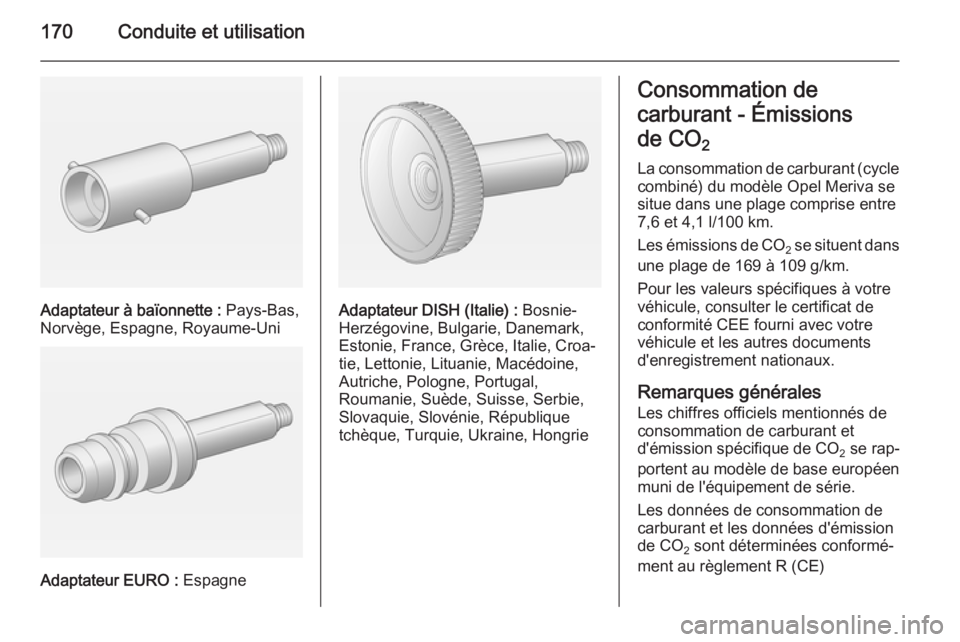

170Conduite et utilisation
Adaptateur à baïonnette : Pays-Bas,
Norvège, Espagne, Royaume-Uni
Adaptateur EURO : Espagne
Adaptateur DISH (Italie) : Bosnie-
Herzégovine, Bulgarie, Danemark,
Estonie, France, Grèce, Italie, Croa‐
tie, Lettonie, Lituanie, Macédoine,
Autriche, Pologne, Portugal,
Roumanie, Suède, Suisse, Serbie,
Slovaquie, Slovénie, République
tchèque, Turquie, Ukraine, Hongrie
Consommation de
carburant - Émissions
de CO 2
La consommation de carburant (cycle combiné) du modèle Opel Meriva se
situe dans une plage comprise entre
7,6 et 4,1 l/100 km.
Les émissions de CO 2 se situent dans
une plage de 169 à 109 g/km.
Pour les valeurs spécifiques à votre
véhicule, consulter le certificat de
conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Remarques générales Les chiffres officiels mentionnés de
consommation de carburant et
d'émission spécifique de CO 2 se rap‐
portent au modèle de base européen
muni de l'équipement de série.
Les données de consommation de carburant et les données d'émission
de CO 2 sont déterminées conformé‐
ment au règlement R (CE)

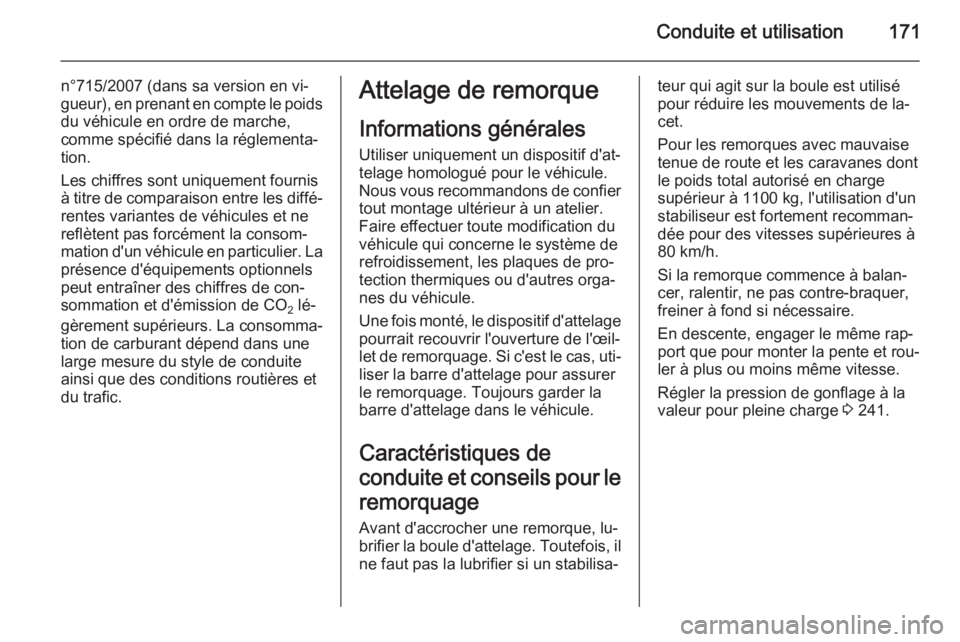

Conduite et utilisation171
n°715/2007 (dans sa version en vi‐
gueur), en prenant en compte le poids du véhicule en ordre de marche,
comme spécifié dans la réglementa‐
tion.
Les chiffres sont uniquement fournis
à titre de comparaison entre les diffé‐
rentes variantes de véhicules et ne
reflètent pas forcément la consom‐
mation d'un véhicule en particulier. La présence d'équipements optionnels
peut entraîner des chiffres de con‐
sommation et d'émission de CO 2 lé‐
gèrement supérieurs. La consomma‐
tion de carburant dépend dans une
large mesure du style de conduite
ainsi que des conditions routières et
du trafic.Attelage de remorque
Informations générales
Utiliser uniquement un dispositif d'at‐
telage homologué pour le véhicule.
Nous vous recommandons de confier
tout montage ultérieur à un atelier.
Faire effectuer toute modification du
véhicule qui concerne le système de
refroidissement, les plaques de pro‐
tection thermiques ou d'autres orga‐
nes du véhicule.
Une fois monté, le dispositif d'attelage pourrait recouvrir l'ouverture de l'œil‐
let de remorquage. Si c'est le cas, uti‐
liser la barre d'attelage pour assurer
le remorquage. Toujours garder la
barre d'attelage dans le véhicule.
Caractéristiques de
conduite et conseils pour le remorquage
Avant d'accrocher une remorque, lu‐
brifier la boule d'attelage. Toutefois, il ne faut pas la lubrifier si un stabilisa‐teur qui agit sur la boule est utilisé
pour réduire les mouvements de la‐
cet.
Pour les remorques avec mauvaise
tenue de route et les caravanes dont
le poids total autorisé en charge
supérieur à 1100 kg, l'utilisation d'un
stabiliseur est fortement recomman‐
dée pour des vitesses supérieures à
80 km/h.
Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer,
freiner à fond si nécessaire.
En descente, engager le même rap‐
port que pour monter la pente et rou‐
ler à plus ou moins même vitesse.
Régler la pression de gonflage à la
valeur pour pleine charge 3 241.

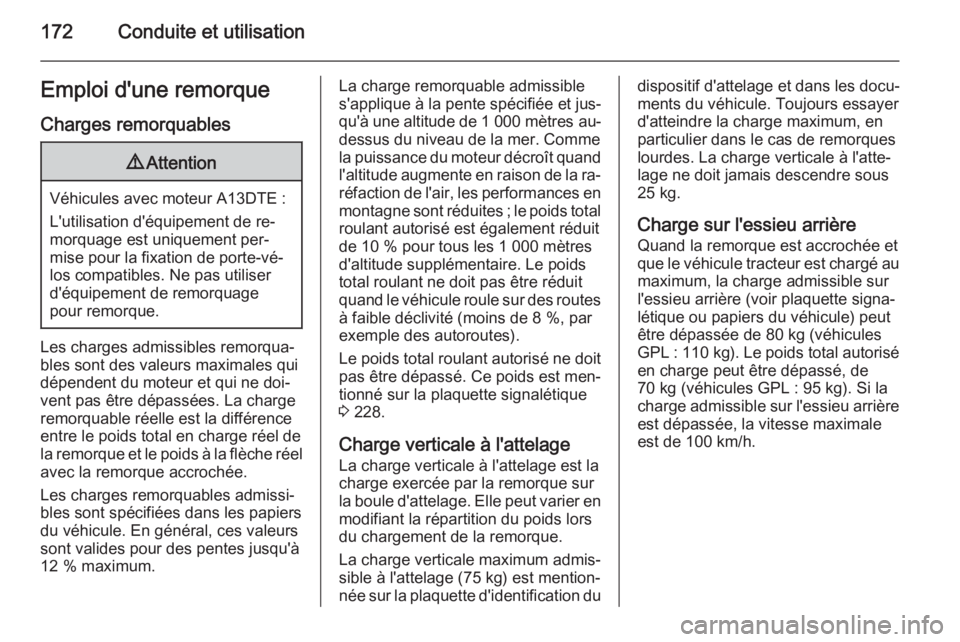

172Conduite et utilisationEmploi d'une remorqueCharges remorquables9 Attention
Véhicules avec moteur A13DTE :
L'utilisation d'équipement de re‐
morquage est uniquement per‐
mise pour la fixation de porte-vé‐
los compatibles. Ne pas utiliser
d'équipement de remorquage
pour remorque.
Les charges admissibles remorqua‐
bles sont des valeurs maximales qui
dépendent du moteur et qui ne doi‐
vent pas être dépassées. La charge
remorquable réelle est la différence
entre le poids total en charge réel de
la remorque et le poids à la flèche réel
avec la remorque accrochée.
Les charges remorquables admissi‐
bles sont spécifiées dans les papiers
du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12 % maximum.
La charge remorquable admissible
s'applique à la pente spécifiée et jus‐ qu'à une altitude de 1 000 mètres au-
dessus du niveau de la mer. Comme
la puissance du moteur décroît quand l'altitude augmente en raison de la ra‐
réfaction de l'air, les performances en montagne sont réduites ; le poids total
roulant autorisé est également réduit
de 10 % pour tous les 1 000 mètres
d'altitude supplémentaire. Le poids
total roulant ne doit pas être réduit
quand le véhicule roule sur des routes à faible déclivité (moins de 8 %, par
exemple des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est men‐
tionné sur la plaquette signalétique
3 228.
Charge verticale à l'attelage La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en
modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale maximum admis‐
sible à l'attelage (75 kg) est mention‐
née sur la plaquette d'identification dudispositif d'attelage et dans les docu‐
ments du véhicule. Toujours essayer
d'atteindre la charge maximum, en
particulier dans le cas de remorques
lourdes. La charge verticale à l'atte‐ lage ne doit jamais descendre sous
25 kg.
Charge sur l'essieu arrière
Quand la remorque est accrochée et que le véhicule tracteur est chargé au
maximum, la charge admissible sur
l'essieu arrière (voir plaquette signa‐
létique ou papiers du véhicule) peut
être dépassée de 80 kg (véhicules
GPL : 110 kg ). Le poids total autorisé
en charge peut être dépassé, de
70 kg (véhicules GPL : 95 kg). Si la
charge admissible sur l'essieu arrière est dépassée, la vitesse maximale
est de 100 km/h.

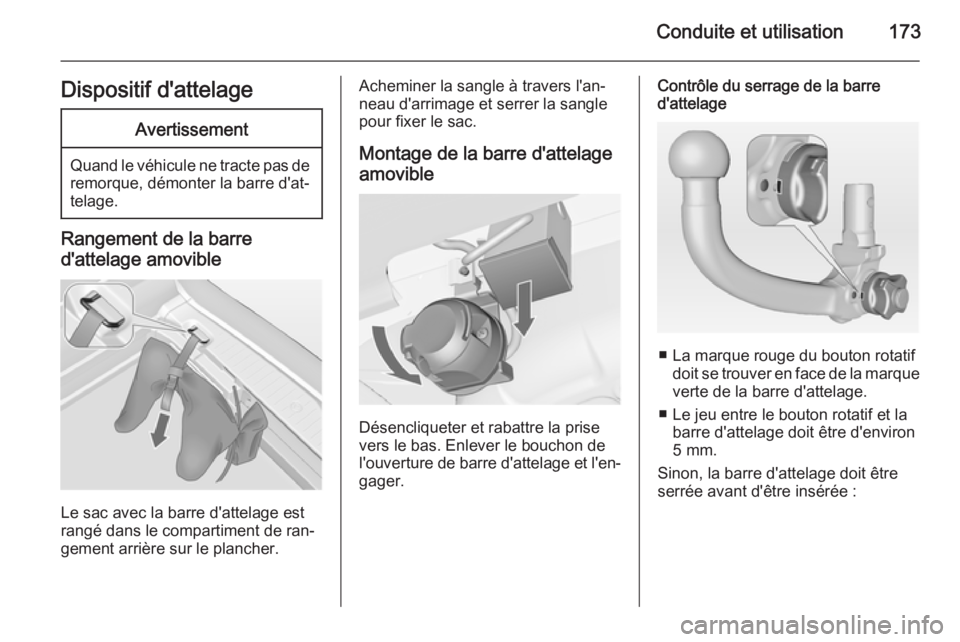

Conduite et utilisation173Dispositif d'attelageAvertissement
Quand le véhicule ne tracte pas deremorque, démonter la barre d'at‐
telage.
Rangement de la barre
d'attelage amovible
Le sac avec la barre d'attelage est
rangé dans le compartiment de ran‐
gement arrière sur le plancher.
Acheminer la sangle à travers l'an‐
neau d'arrimage et serrer la sangle
pour fixer le sac.
Montage de la barre d'attelage
amovible
Désencliqueter et rabattre la prise
vers le bas. Enlever le bouchon de
l'ouverture de barre d'attelage et l'en‐ gager.
Contrôle du serrage de la barre
d'attelage
■ La marque rouge du bouton rotatif
doit se trouver en face de la marque
verte de la barre d'attelage.
■ Le jeu entre le bouton rotatif et la barre d'attelage doit être d'environ
5 mm.
Sinon, la barre d'attelage doit être
serrée avant d'être insérée :

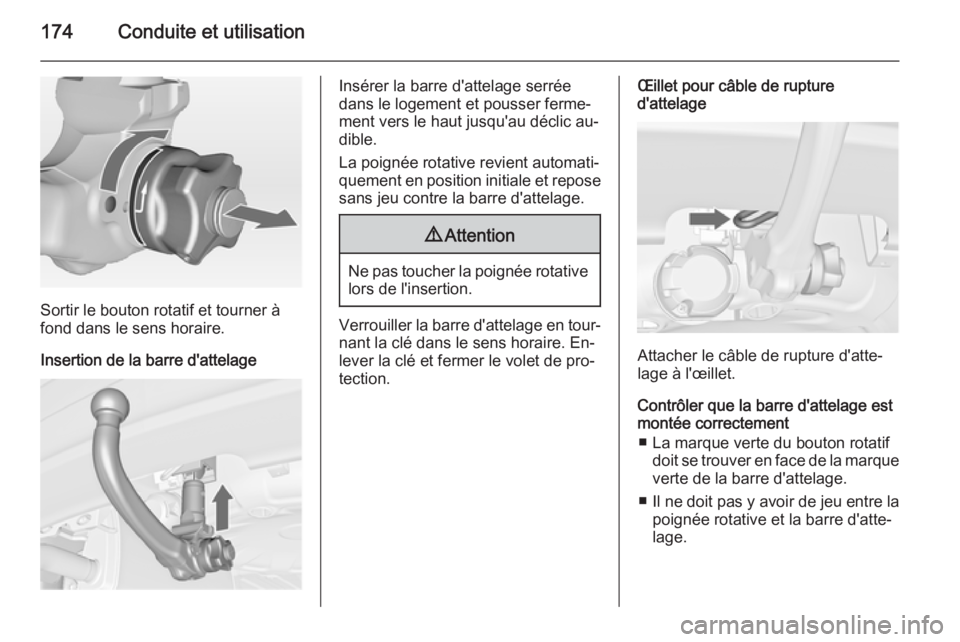

174Conduite et utilisation
Sortir le bouton rotatif et tourner à
fond dans le sens horaire.
Insertion de la barre d'attelage
Insérer la barre d'attelage serrée
dans le logement et pousser ferme‐
ment vers le haut jusqu'au déclic au‐
dible.
La poignée rotative revient automati‐
quement en position initiale et repose
sans jeu contre la barre d'attelage.9 Attention
Ne pas toucher la poignée rotative
lors de l'insertion.
Verrouiller la barre d'attelage en tour‐
nant la clé dans le sens horaire. En‐
lever la clé et fermer le volet de pro‐
tection.
Œillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.
Contrôler que la barre d'attelage est
montée correctement
■ La marque verte du bouton rotatif doit se trouver en face de la marque
verte de la barre d'attelage.
■ Il ne doit pas y avoir de jeu entre la
poignée rotative et la barre d'atte‐
lage.

Conduite et utilisation175
■ La barre d'attelage doit être enga‐gée fermement dans le logement.
■ La barre d'attelage doit être ver‐ rouillée et la clé doit être retirée.9 Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Dépose de la barre d'attelage
Ouvrir le volet de protection et tourner
la clé dans le sens horaire pour dé‐
verrouiller la barre d'attelage.
Sortir la poignée rotative et tourner à fond dans le sens horaire. Tirer la
barre d'attelage vers le bas pour la
sortir.
Insérer le bouchon dans l'ouverture.
Rabattre la prise.

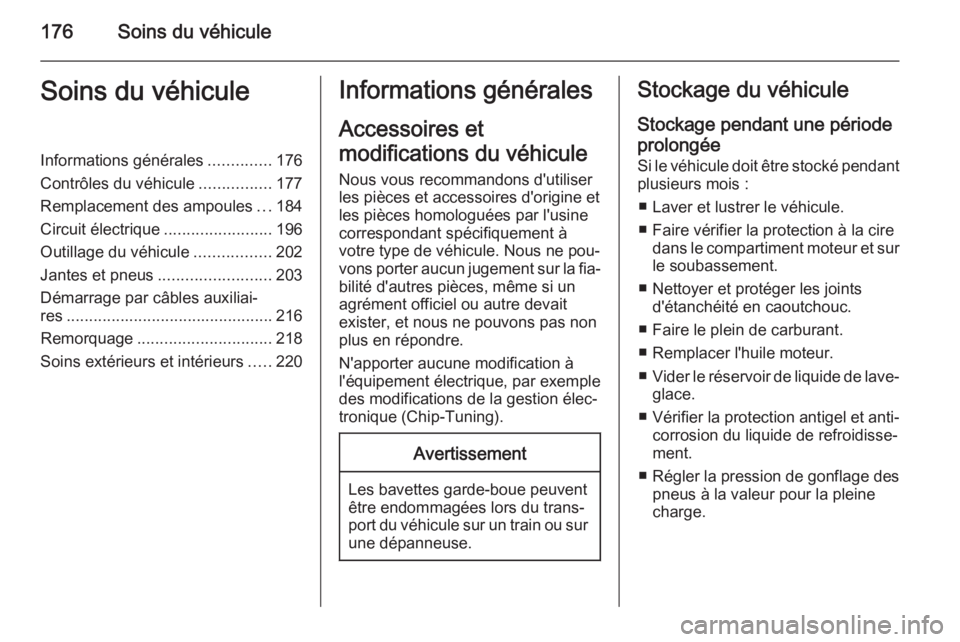

176Soins du véhiculeSoins du véhiculeInformations générales..............176
Contrôles du véhicule ................177
Remplacement des ampoules ...184
Circuit électrique ........................196
Outillage du véhicule .................202
Jantes et pneus ......................... 203
Démarrage par câbles auxiliai‐ res .............................................. 216
Remorquage .............................. 218
Soins extérieurs et intérieurs .....220Informations générales
Accessoires et
modifications du véhicule Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement à
votre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐ bilité d'autres pièces, même si un
agrément officiel ou autre devait exister, et nous ne pouvons pas nonplus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur
une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée Si le véhicule doit être stocké pendant plusieurs mois :
■ Laver et lustrer le véhicule.
■ Faire vérifier la protection à la cire dans le compartiment moteur et surle soubassement.
■ Nettoyer et protéger les joints d'étanchéité en caoutchouc.
■ Faire le plein de carburant.
■ Remplacer l'huile moteur.
■ Vider le réservoir de liquide de lave-
glace.
■ Vérifier la protection antigel et anti‐
corrosion du liquide de refroidisse‐
ment.
■ Régler la pression de gonflage des
pneus à la valeur pour la pleine
charge.

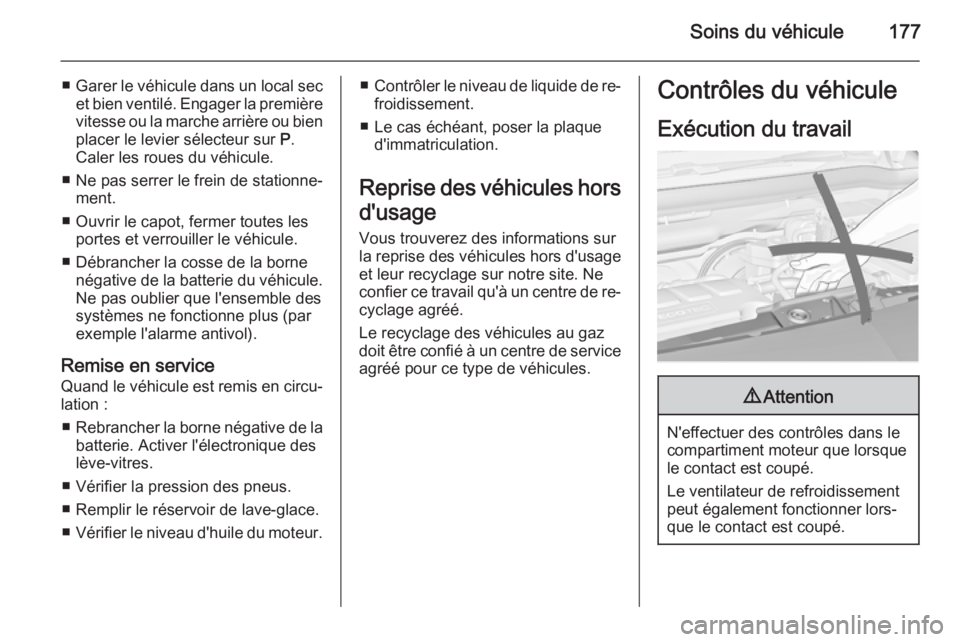

Soins du véhicule177
■Garer le véhicule dans un local sec
et bien ventilé. Engager la première
vitesse ou la marche arrière ou bien placer le levier sélecteur sur P.
Caler les roues du véhicule.
■ Ne pas serrer le frein de stationne‐ ment.
■ Ouvrir le capot, fermer toutes les portes et verrouiller le véhicule.
■ Débrancher la cosse de la borne négative de la batterie du véhicule.
Ne pas oublier que l'ensemble des systèmes ne fonctionne plus (par
exemple l'alarme antivol).
Remise en service
Quand le véhicule est remis en circu‐ lation :
■ Rebrancher la borne négative de la
batterie. Activer l'électronique des
lève-vitres.
■ Vérifier la pression des pneus. ■ Remplir le réservoir de lave-glace.
■ Vérifier le niveau d'huile du moteur.■Contrôler le niveau de liquide de re‐
froidissement.
■ Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site. Ne
confier ce travail qu'à un centre de re‐ cyclage agréé.
Le recyclage des véhicules au gaz
doit être confié à un centre de service
agréé pour ce type de véhicules.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.

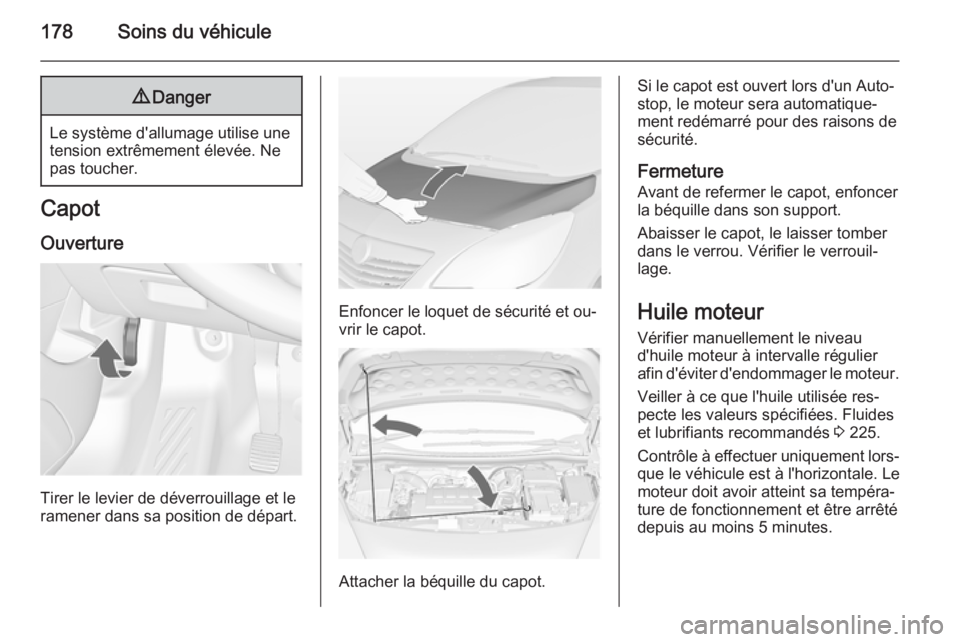

178Soins du véhicule9Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Enfoncer le loquet de sécurité et ou‐
vrir le capot.
Attacher la béquille du capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture
Avant de refermer le capot, enfoncer la béquille dans son support.
Abaisser le capot, le laisser tomber
dans le verrou. Vérifier le verrouil‐
lage.
Huile moteur Vérifier manuellement le niveau
d'huile moteur à intervalle régulier
afin d'éviter d'endommager le moteur.
Veiller à ce que l'huile utilisée res‐
pecte les valeurs spécifiées. Fluides
et lubrifiants recommandés 3 225.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 5 minutes.
