Araç bakımı189

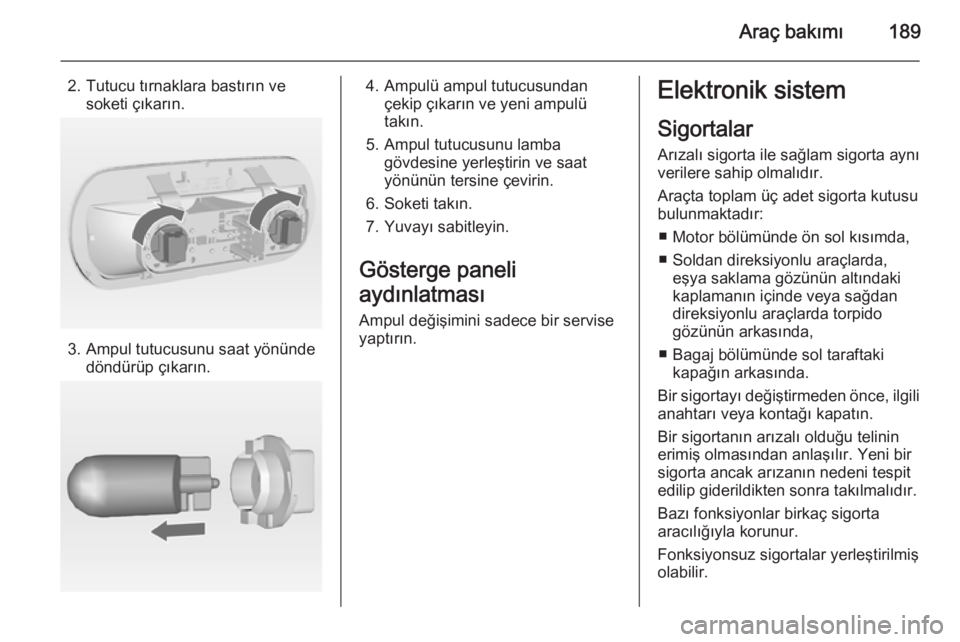

2. Tutucu tırnaklara bastırın vesoketi çıkarın.
3. Ampul tutucusunu saat yönünde döndürüp çıkarın.
4. Ampulü ampul tutucusundançekip çıkarın ve yeni ampulü
takın.
5. Ampul tutucusunu lamba gövdesine yerleştirin ve saat
yönünün tersine çevirin.
6. Soketi takın.
7. Yuvayı sabitleyin.
Gösterge paneli
aydınlatması
Ampul değişimini sadece bir servise
yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
■ Motor bölümünde ön sol kısımda,■ Soldan direksiyonlu araçlarda, eşya saklama gözünün altındakikaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında,
■ Bagaj bölümünde sol taraftaki kapağın arkasında.
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.

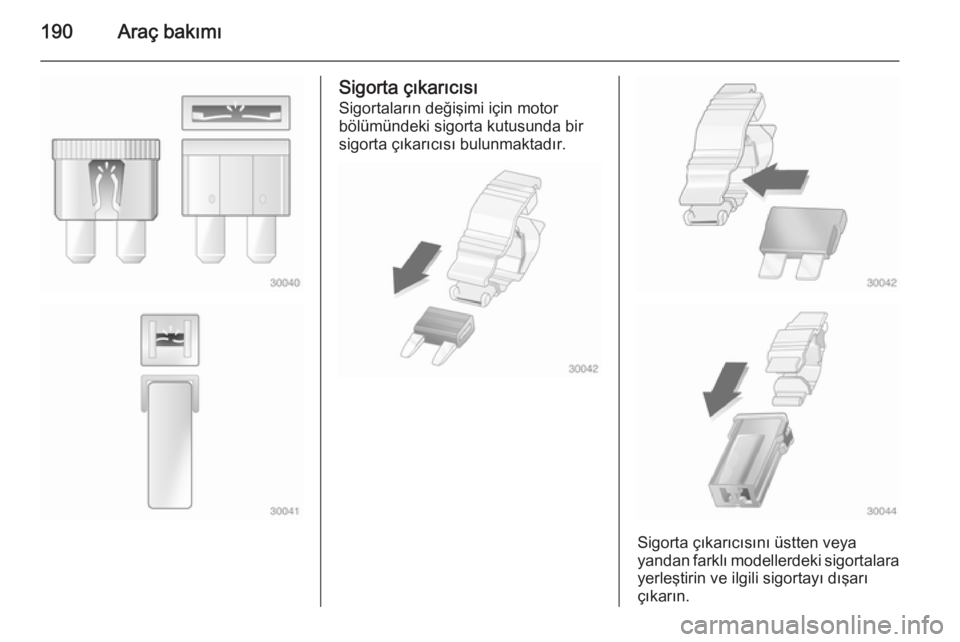

190Araç bakımı
Sigorta çıkarıcısıSigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

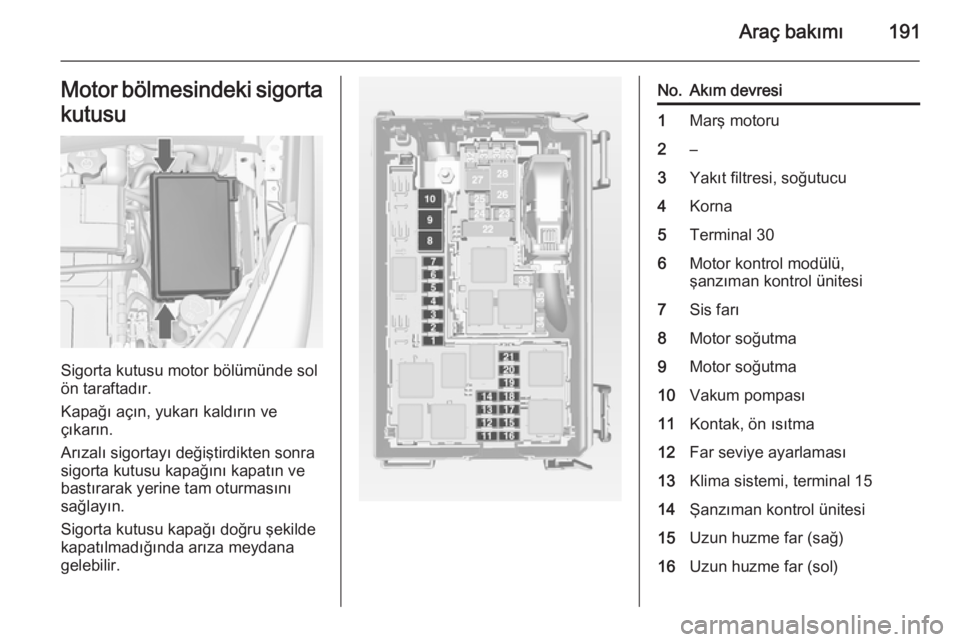

Araç bakımı191Motor bölmesindeki sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı açın, yukarı kaldırın ve
çıkarın.
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
No.Akım devresi1Marş motoru2–3Yakıt filtresi, soğutucu4Korna5Terminal 306Motor kontrol modülü,
şanzıman kontrol ünitesi7Sis farı8Motor soğutma9Motor soğutma10Vakum pompası11Kontak, ön ısıtma12Far seviye ayarlaması13Klima sistemi, terminal 1514Şanzıman kontrol ünitesi15Uzun huzme far (sağ)16Uzun huzme far (sol)

192Araç bakımı

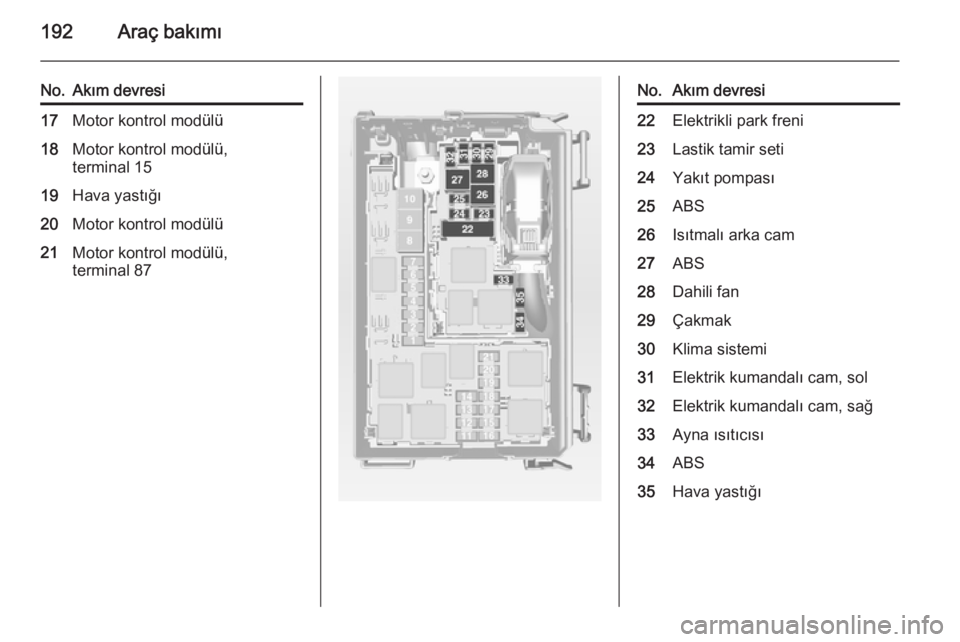

No.Akım devresi17Motor kontrol modülü18Motor kontrol modülü,
terminal 1519Hava yastığı20Motor kontrol modülü21Motor kontrol modülü,
terminal 87No.Akım devresi22Elektrikli park freni23Lastik tamir seti24Yakıt pompası25ABS26Isıtmalı arka cam27ABS28Dahili fan29Çakmak30Klima sistemi31Elektrik kumandalı cam, sol32Elektrik kumandalı cam, sağ33Ayna ısıtıcısı34ABS35Hava yastığı

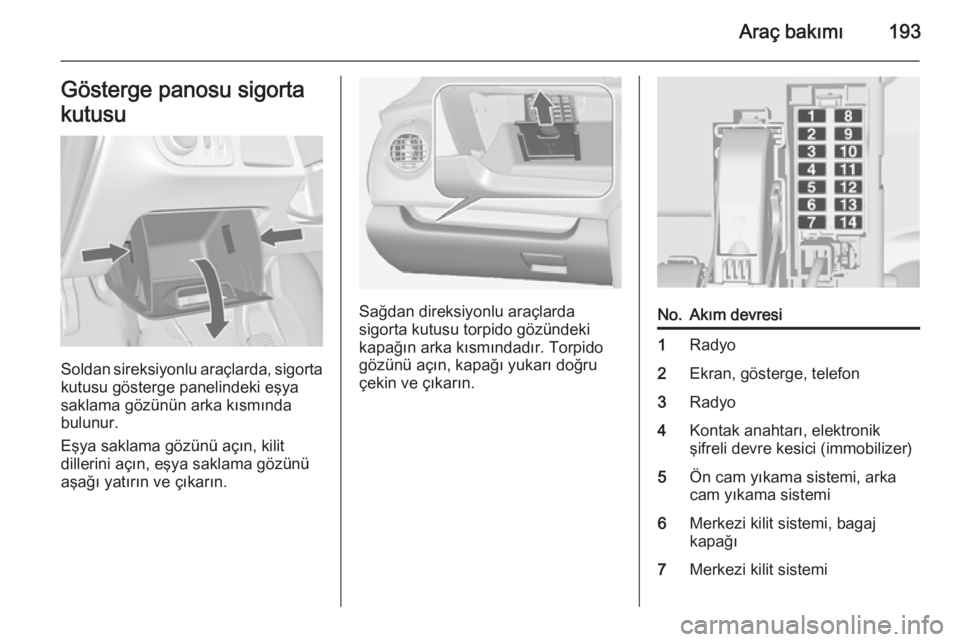

Araç bakımı193Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın, kilit
dillerini açın, eşya saklama gözünü
aşağı yatırın ve çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, kapağı yukarı doğru
çekin ve çıkarın.
No.Akım devresi1Radyo2Ekran, gösterge, telefon3Radyo4Kontak anahtarı, elektronik
şifreli devre kesici (immobilizer)5Ön cam yıkama sistemi, arka
cam yıkama sistemi6Merkezi kilit sistemi, bagaj
kapağı7Merkezi kilit sistemi

194Araç bakımı
No.Akım devresi8Ekran, gösterge, telefon9Isıtmalı direksiyon10Arka sol kapı kilidinin açılması11Arka sağ kapı kilidinin açılması12Aydınlatma lambası13Yağmur sensörü, dikiz aynası,
dış aynalar14-Bagaj bölmesindeki sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucu çıkarın.
Dört tutucu tırnağı açın ve kapağı çıkarın.

Araç bakımı195

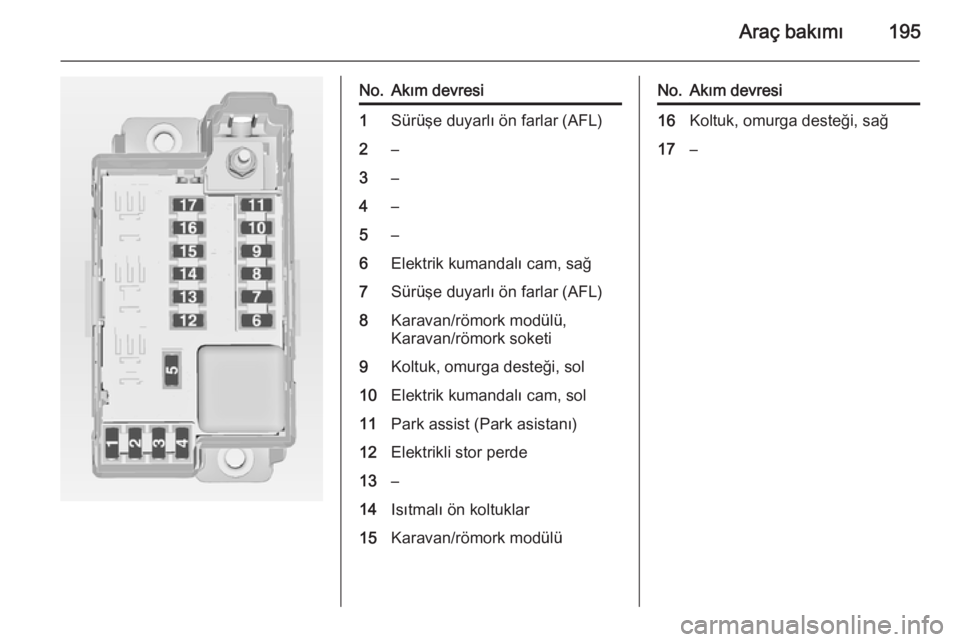

No.Akım devresi1Sürüşe duyarlı ön farlar (AFL)2–3–4–5–6Elektrik kumandalı cam, sağ7Sürüşe duyarlı ön farlar (AFL)8Karavan/römork modülü,
Karavan/römork soketi9Koltuk, omurga desteği, sol10Elektrik kumandalı cam, sol11Park assist (Park asistanı)12Elektrikli stor perde13–14Isıtmalı ön koltuklar15Karavan/römork modülüNo.Akım devresi16Koltuk, omurga desteği, sağ17–

196Araç bakımıAraç takımları
Stepneye sahip araçlar
Araç krikosu ve araç takımları bagaj
bölümünün stepne gözünde
bulunmaktadır.
Lastik tamir setine sahip araçlar
İlgili eşya gözünü açmak için
kaplamayı kaldırın ve açın.
Araç takımları lastik tamir seti ile
birlikte bagaj bölümünün sağ
gözünde bulunmaktadır.

Araç bakımı197Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde ve
jantlarda hasar olup olmadığını
kontrol edin. Hasar veya anormal aşınma olması durumunda bir servise başvurun.
Kış lastikleri
Kış lastikleri dış hava sıcaklığının
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş alanına yapıştırın.Lastik tanımları
Örneğin 195/65 R 15 91 H195=Lastik genişliği, mm65=Enine kesit oranı (yüzdesel
olarak lastik yüksekliğinin
lastik genişliğine olan oranı)R=Lastik kemeri yapı türü:
RadyalRF=Yapı türü: RunFlat15=Jant çapı / inç cinsinden91=Taşıma kapasitesi tanım
numarası, örneğin: 91 değeri
615 kilograma karşılık
gelmektedir.H=Hız tanım kodu
Hız tanım kodu:
Q=160 km/saate kadarS=180 km/saate kadarT=190 km/saate kadarH=210 km/saate kadarV=240 km/saate kadarW=270 km/saate kadarLastik hava basıncı
Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa
çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu, lastik basınç kaybı kontrol sistemi veya lastik
basıncı kontrol sistemine sahip
araçlar için de geçerlidir.
Sübap kapağını çevirerek açın.
Lastik basınçları için 3 233. sayfaya
ve ön yolcu kapısındaki etikete bakın.

198Araç bakımı
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir. Doğru lastik basıncı
değeri için, şu prosedürü izleyin:
1. Motor kimlik kodunu tespit edin. Motor verileri 3 225.
2. İlgili lastiği tespit edin.
Lastik basınç tabloları mümkün olan tüm lastik kombinasyonlarını gösterir
3 233.Aracınız için onaylanmış lastikler için,
araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.
Lastik basıncı kontrol sistemine sahip
bir araçta lastik hava basıncı
düşürülecek veya arttırılacak ise
kontağı kapatın.
Lastik patlaması algılama
sistemi
lastik basınç kaybı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
devir hızını kontrol altında tutar.
Lastiklerden birinde basınç kaybı
varsa kontrol lambası w sarı yanar ve
Sürücü Bilgi Sisteminin
üst göstergesinde bir uyarı mesajı
görüntülenir. Aracı derhal durdurun
ve lastik basıncını kontrol edin.
Kontrol lambası w 3 101.
Sistemin yeniden başlatılması
Lastik hava basıncının
düzeltilmesinden veya tekerlek
değişiminden sonra sistemin yeniden
başlatılması gerekir:
1. Elektrikli park freni uygulayın.
2. Araç bilgi menüsünü ( Araç
Bilgileri Menüsü ) seçmek için
MENU tuşuna basın.
3. Ayar düğmesini çevirerek Lastik
Basıncı Sistemi .
4. Sistemi sıfırlamayı seçmek için SET/CLR tuşuna basın basın.
Orta Seviye Ekranlı araçlarda,
sistemi başlangıç durumuna
getirmeyi başlatmak için
SET/CLR tuşuna daha uzun bir
süre basın.
