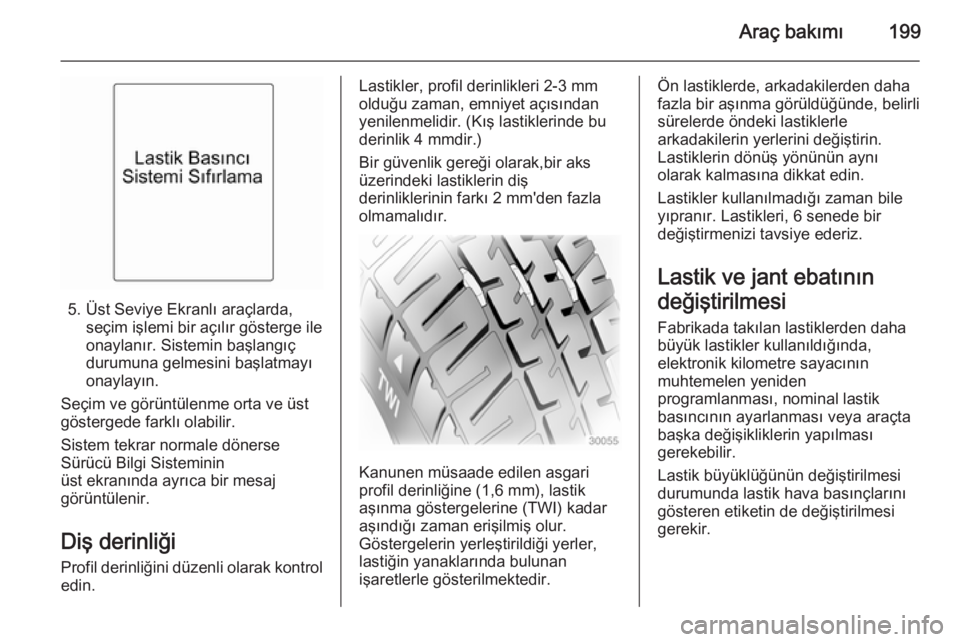

Araç bakımı199
5. Üst Seviye Ekranlı araçlarda,seçim işlemi bir açılır gösterge ile
onaylanır. Sistemin başlangıç
durumuna gelmesini başlatmayı
onaylayın.
Seçim ve görüntülenme orta ve üst göstergede farklı olabilir.
Sistem tekrar normale dönerse
Sürücü Bilgi Sisteminin
üst ekranında ayrıca bir mesaj
görüntülenir.
Diş derinliği Profil derinliğini düzenli olarak kontrol
edin.
Lastikler, profil derinlikleri 2-3 mm
olduğu zaman, emniyet açısından
yenilenmelidir. (Kış lastiklerinde bu
derinlik 4 mmdir.)
Bir güvenlik gereği olarak,bir aks
üzerindeki lastiklerin diş
derinliklerinin farkı 2 mm'den fazla
olmamalıdır.
Kanunen müsaade edilen asgari
profil derinliğine (1,6 mm), lastik
aşınma göstergelerine (TWI) kadar
aşındığı zaman erişilmiş olur.
Göstergelerin yerleştirildiği yerler,
lastiğin yanaklarında bulunan
işaretlerle gösterilmektedir.
Ön lastiklerde, arkadakilerden daha
fazla bir aşınma görüldüğünde, belirli
sürelerde öndeki lastiklerle
arkadakilerin yerlerini değiştirin.
Lastiklerin dönüş yönünün aynı
olarak kalmasına dikkat edin.
Lastikler kullanılmadığı zaman bile
yıpranır. Lastikleri, 6 senede bir
değiştirmenizi tavsiye ederiz.
Lastik ve jant ebatının
değiştirilmesi
Fabrikada takılan lastiklerden daha
büyük lastikler kullanıldığında,
elektronik kilometre sayacının
muhtemelen yeniden
programlanması, nominal lastik
basıncının ayarlanması veya araçta başka değişikliklerin yapılması
gerekebilir.
Lastik büyüklüğünün değiştirilmesi
durumunda lastik hava basınçlarını
gösteren etiketin de değiştirilmesi
gerekir.

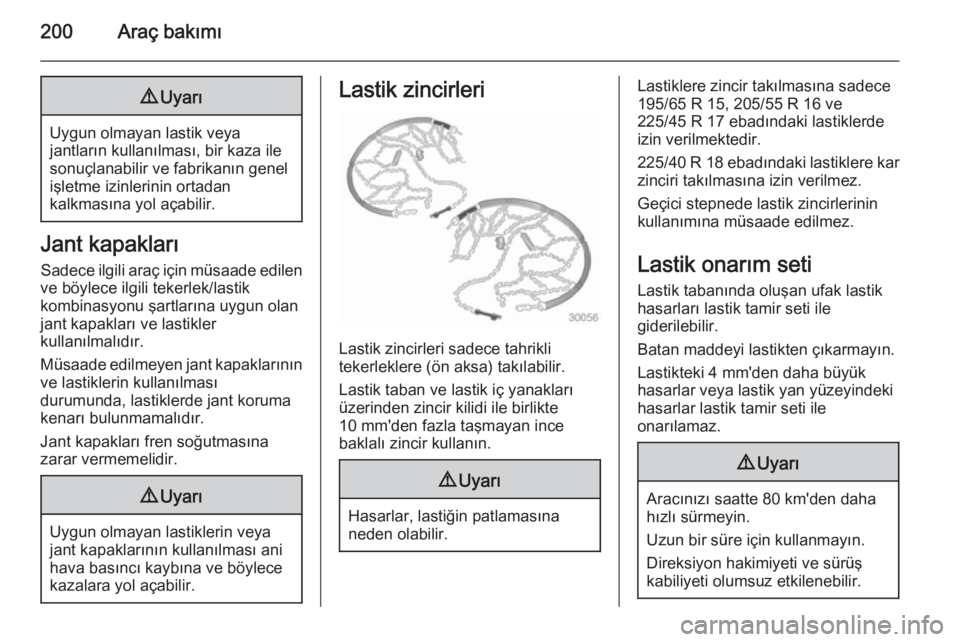

200Araç bakımı9Uyarı
Uygun olmayan lastik veya
jantların kullanılması, bir kaza ile
sonuçlanabilir ve fabrikanın genel
işletme izinlerinin ortadan
kalkmasına yol açabilir.
Jant kapakları
Sadece ilgili araç için müsaade edilen
ve böylece ilgili tekerlek/lastik
kombinasyonu şartlarına uygun olan
jant kapakları ve lastikler
kullanılmalıdır.
Müsaade edilmeyen jant kapaklarının
ve lastiklerin kullanılması
durumunda, lastiklerde jant koruma
kenarı bulunmamalıdır.
Jant kapakları fren soğutmasına
zarar vermemelidir.
9 Uyarı
Uygun olmayan lastiklerin veya
jant kapaklarının kullanılması ani
hava basıncı kaybına ve böylece kazalara yol açabilir.
Lastik zincirleri
Lastik zincirleri sadece tahrikli
tekerleklere (ön aksa) takılabilir.
Lastik taban ve lastik iç yanakları
üzerinden zincir kilidi ile birlikte
10 mm'den fazla taşmayan ince
baklalı zincir kullanın.
9 Uyarı
Hasarlar, lastiğin patlamasına
neden olabilir.
Lastiklere zincir takılmasına sadece
195/65 R 15, 205/55 R 16 ve
225/45 R 17 ebadındaki lastiklerde
izin verilmektedir.
225/40 R 18 ebadındaki lastiklere kar
zinciri takılmasına izin verilmez.
Geçici stepnede lastik zincirlerinin
kullanımına müsaade edilmez.
Lastik onarım seti
Lastik tabanında oluşan ufak lastik
hasarları lastik tamir seti ile
giderilebilir.
Batan maddeyi lastikten çıkarmayın.
Lastikteki 4 mm'den daha büyük
hasarlar veya lastik yan yüzeyindeki
hasarlar lastik tamir seti ile
onarılamaz.9 Uyarı
Aracınızı saatte 80 km'den daha
hızlı sürmeyin.
Uzun bir süre için kullanmayın.
Direksiyon hakimiyeti ve sürüş
kabiliyeti olumsuz etkilenebilir.

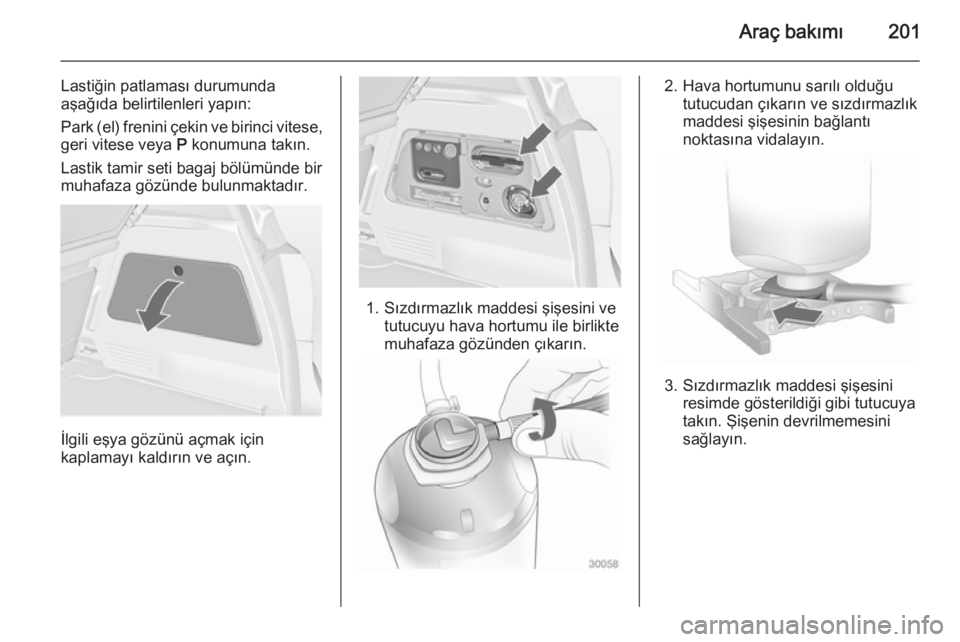

Araç bakımı201
Lastiğin patlaması durumunda
aşağıda belirtilenleri yapın:
Park (el) frenini çekin ve birinci vitese, geri vitese veya P konumuna takın.
Lastik tamir seti bagaj bölümünde bir muhafaza gözünde bulunmaktadır.
İlgili eşya gözünü açmak için
kaplamayı kaldırın ve açın.
1. Sızdırmazlık maddesi şişesini ve tutucuyu hava hortumu ile birlikte
muhafaza gözünden çıkarın.
2. Hava hortumunu sarılı olduğu tutucudan çıkarın ve sızdırmazlık
maddesi şişesinin bağlantı
noktasına vidalayın.
3. Sızdırmazlık maddesi şişesini resimde gösterildiği gibi tutucuya
takın. Şişenin devrilmemesini
sağlayın.

202Araç bakımı

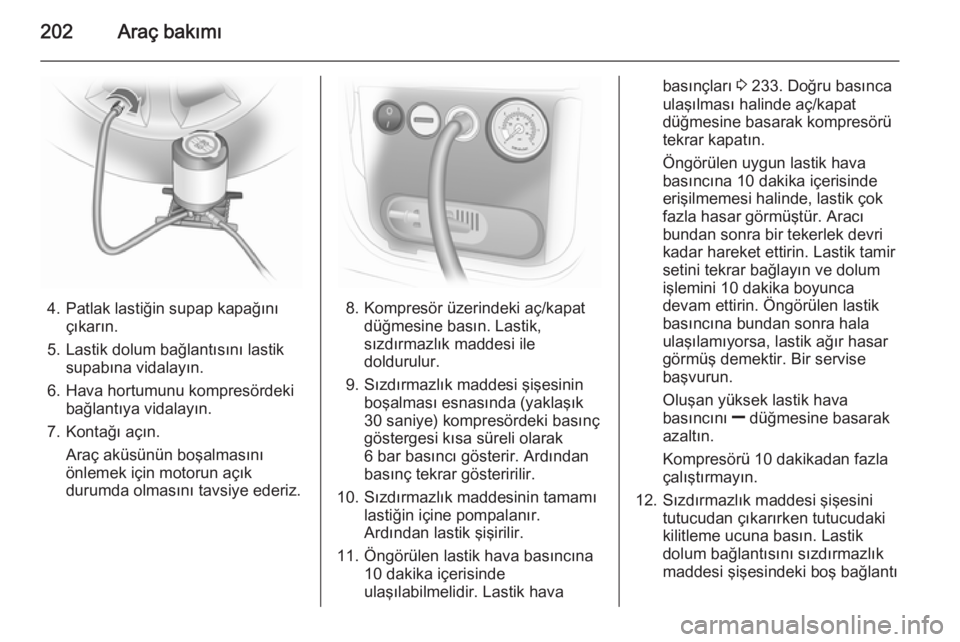

4. Patlak lastiğin supap kapağınıçıkarın.
5. Lastik dolum bağlantısını lastik supabına vidalayın.
6. Hava hortumunu kompresördeki bağlantıya vidalayın.
7. Kontağı açın. Araç aküsünün boşalmasını
önlemek için motorun açık
durumda olmasını tavsiye ederiz.8. Kompresör üzerindeki aç/kapat düğmesine basın. Lastik,
sızdırmazlık maddesi ile
doldurulur.
9. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak
6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.
10. Sızdırmazlık maddesinin tamamı lastiğin içine pompalanır.
Ardından lastik şişirilir.
11. Öngörülen lastik hava basıncına 10 dakika içerisinde
ulaşılabilmelidir. Lastik hava
basınçları 3 233. Doğru basınca
ulaşılması halinde aç/kapat düğmesine basarak kompresörü
tekrar kapatın.
Öngörülen uygun lastik hava
basıncına 10 dakika içerisinde
erişilmemesi halinde, lastik çok
fazla hasar görmüştür. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini 10 dakika boyunca
devam ettirin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
Oluşan yüksek lastik hava
basıncını ] düğmesine basarak
azaltın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
12. Sızdırmazlık maddesi şişesini tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı

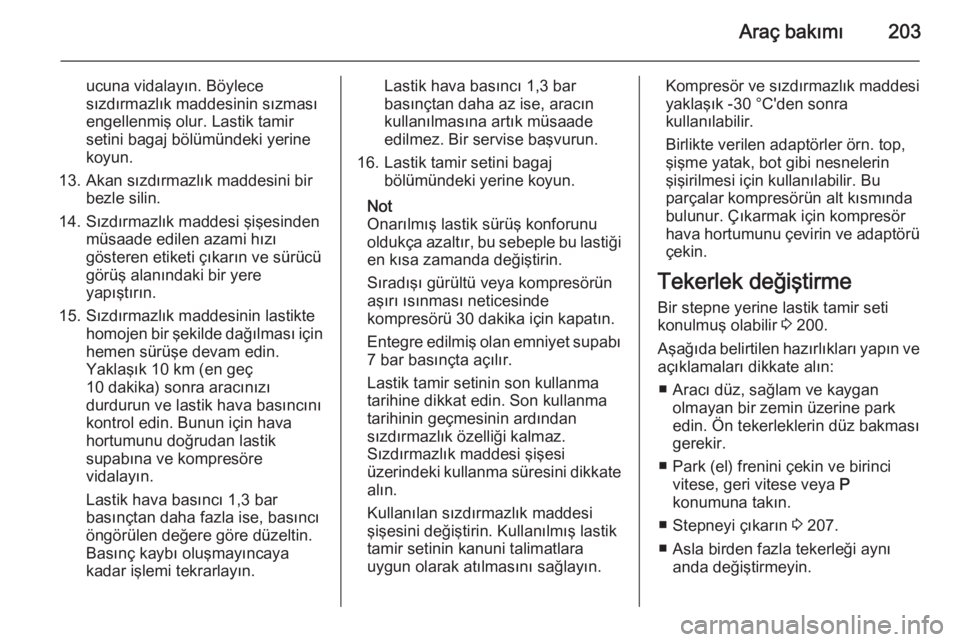

Araç bakımı203
ucuna vidalayın. Böylece
sızdırmazlık maddesinin sızması
engellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
13. Akan sızdırmazlık maddesini bir bezle silin.
14. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere
yapıştırın.
15. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastik
supabına ve kompresöre
vidalayın.
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı
öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın
kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
16. Lastik tamir setini bagaj bölümündeki yerine koyun.
Not
Onarılmış lastik sürüş konforunu
oldukça azaltır, bu sebeple bu lastiği
en kısa zamanda değiştirin.
Sıradışı gürültü veya kompresörün
aşırı ısınması neticesinde
kompresörü 30 dakika için kapatın.
Entegre edilmiş olan emniyet supabı 7 bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma
tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.
Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate
alın.
Kullanılan sızdırmazlık maddesi
şişesini değiştirin. Kullanılmış lastik tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.Kompresör ve sızdırmazlık maddesi yaklaşık -30 °C'den sonra
kullanılabilir.
Birlikte verilen adaptörler örn. top,
şişme yatak, bot gibi nesnelerin
şişirilmesi için kullanılabilir. Bu
parçalar kompresörün alt kısmında
bulunur. Çıkarmak için kompresör
hava hortumunu çevirin ve adaptörü
çekin.
Tekerlek değiştirme Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 200.
Aşağıda belirtilen hazırlıkları yapın ve
açıklamaları dikkate alın:
■ Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz bakması
gerekir.
■ Park (el) frenini çekin ve birinci vitese, geri vitese veya P
konumuna takın.
■ Stepneyi çıkarın 3 207.
■ Asla birden fazla tekerleği aynı anda değiştirmeyin.

204Araç bakımı
■ Krikoyu yalnız tekerlekpatladığında tekerleği değiştirmek
için kullanın, yaz ve kış lastiği
değişikliklerinde kullanmayın.
■ Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
■ Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
■ Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
■ Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
■ Tekerlek bijonlarını vidalamadan önce temizleyin ve piyasada
bulunan bir gres yağı ile bijon
cıvatalarının konik ucunu hafifçe
gresleyin.
1. Jant kapağını kanca ile çekin. Araç takımları 3 196.
Bijonları görülebilir jant
kapaklarında: Jant kapağı
tekerlek üzerinde kalabilir.
Bijonlardaki emniyet pullarını
çıkarmayın.
Hafif metal alaşımlı jant kapakları: Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için
tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.
2. Varyant 1:
Bijon anahtarını üzerine
yerleştirin ve bijon cıvatalarını
yarım tur döndürerek gevşetin.
Varyant 2:

Araç bakımı205
Bijon anahtarını açıp sağlam
şekilde yerleştirin ve büjon
cıvatalarını yarım tur döndürerek
gevşetin.
Tekerlekler, kilitli büjonlarla
korunuyor olabilir. Bu özel
cıvataları gevşetmek için, büjon
anahtarını takmadan önce
cıvatanın başına anahtar
adaptörünü takın. Anahtar
adaptörü torpido gözünde
bulunmaktadır.3. Krikoyu konumlandırın ve doğru konumda olduğundan emin olun.
4. Varyant 1:
Krikoyu gereken yüksekliğe
ayarlayın. Kriko direkt olarak kaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Çevirme kolunu deliğe geçirin ve
saat yönünde döndürün. Krikonun
doğru hizada olduğundan emin
olun.
Varyant 2:

206Araç bakımı
Krikoyu gereken yüksekliğe
ayarlayın. Kriko direkt olarak kaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
5. Bijon cıvatalarını gevşetin.
6. Tekerleği değiştirin.
7. Tekerlek bijonlarını takın.
8. Aracı indirin.
9. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
110 Nm'dir.
10. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
11. Sökülen tekerleği 3 207, araç
aletlerini 3 196 ve anahtar
adaptörünü 3 63 yerlerine
yerleştirin.
12. Yeni monte edilen tekerleğin lastik hava basıncını kontrol edin.
Tekerlek bijon cıvatasının sıkma
torkunu kontrol edin.Değiştirilen hasarlı lastiği yeni bir lastik ile değiştirin.
Kaldırma platformu için
kaldırma konumu
Kaldırma platformunun arka kol
konumu alt gövdededir.

Araç bakımı207
Kaldırma platformunun ön kol
konumu alt gövdededir.
Stepne Bir stepne yerine lastik tamir seti
konulmuş olabilir.
Stepne, araçtaki diğer lastiklerin
ebadına ve kullanılan ülkenin
kurallarına bağlı olarak geçici bir
lastik olarak sınıflandırılabilir.
Stepne çelik jantlıdır.
Diğer tekerleklerden daha küçük olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin değişmesini
sağlayın.
Stepne bagaj bölümünde taban
muhafazasının altında bulunur. Bir kelebek somun ile emniyete
alınmıştır.
Stepne, kullanımına izin verilen tüm
lastik ebatları için tasarlanmamıştır.
Tekerlek değişiminin ardından stepne olarak stepne yuvasına daha geniş
bir tekerlek konulması gerekecekse
kayış veya aracın modeline bağlı
olarak kayış uzatma çubuğu ile
sabitlenmelidir.
Bagaj bölmesinde kayış
kullanarak stepnenin muhafaza edilmesi Takım çantasındaki kayışı kullanın.
Araç takımları 3 196.
■ Lastiği bagaj bölümü tabanında bagaj bölümünün yan
duvarlarından birinin yakınına
yerleştirin.
■ Kayışın sonundaki düğümü öndeki sabitleme halkasına yerleştirin.

208Araç bakımı
■ Kayışın kancalı ucunu düğümeyerleştirin ve kayış sabitleme
halkasına güvenli bir şekilde
bağlanana kadar çekin.
■ Kayışı resimde gösterildiği gibi jant çubukları arasından geçirin.
■ Kancayı arka sabitleme halkasına takın.
■ Kayışı bağlayın ve kilit dilini kullanarak sabitleştirin.
Değiştirilmiş lastiğin stepne
yuvasında uzatma çubuğu
yardımıyla muhafaza edilmesi
Takım çantasındaki uzatma
çubuğunu kullanın. Araç takımları
3 196.
■ Kelebek somunu saat yönünün tersine çevirin ve geçici yedek
lastiği çıkartın.
■ Takım çantasından uzatma çubuğunu alın ve bijon somunlarına
takın.
■ Hasarlı lastiği saklayın ve kelebek somununu saat yönünde
döndürerek emniyete alın.
Taban muhafazası, yuvadan hafif daha yukarda olan tekerleğin
üzerinde durur.
Hasarlı lastiğin tamiri veya
yenilenmesinden sonra stepneyi
takmadan önce uzatma çubuğunu
çıkartın.9 Uyarı
Bagaj bölmesinde kriko, tekerlek
ve diğer ekipmanlar uygun şekilde
sabitlenmezse hasar ve
yaralanmaya yol açabilir. Ani
duruşlarda veya kazalarda,
gevşek eşyalar araç içindeki
kişilerin zarar görmesine neden
olabilir.
Kriko ve diğer takımlarını her
zaman ilgili eşya saklama
bölümlerinde ve sabitlenmiş
şekilde muhafaza edilmelidir.
Hasarlı lastiği bagaj bölmesinde
kayışla sabitlenmiş bir şekilde ya
da stepne yuvasında kelebek
somunu ile sabitlenmiş şekilde
muhafaza edin.
