OPEL MERIVA 2014.5 Sürücü El Kitabı (in Turkish)

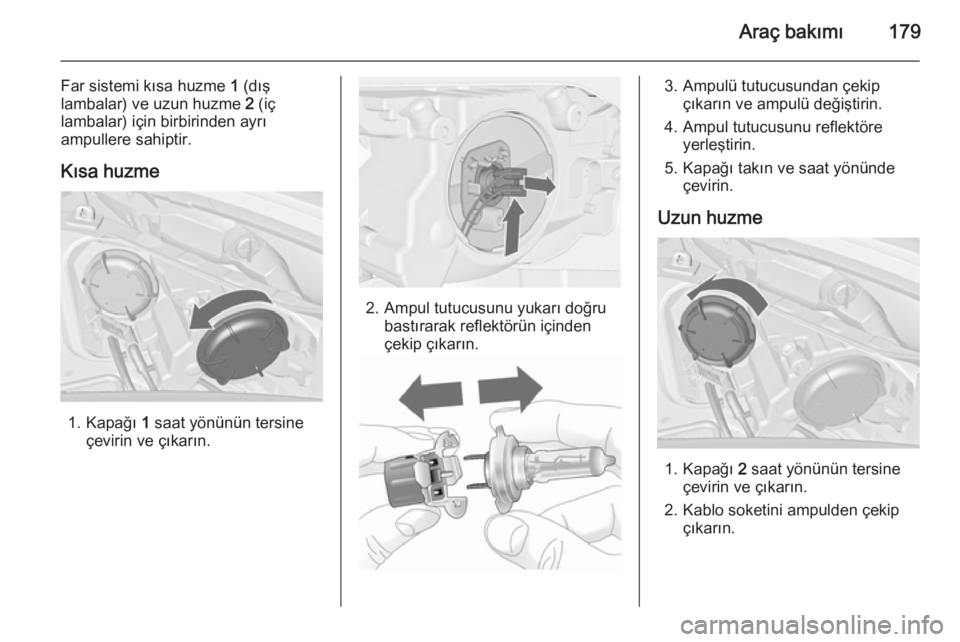

Araç bakımı179
Far sistemi kısa huzme 1 (dış
lambalar) ve uzun huzme 2 (iç
lambalar) için birbirinden ayrı
ampullere sahiptir.
Kısa huzme
1. Kapağı 1 saat yönünün tersine
çevirin ve çıkarın.
2. Ampul tutucusunu yukarı doğru bastırarak reflektörün içinden
çekip çıkarın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul tutucusunu reflektöre yerleştirin.
5. Kapağı takın ve saat yönünde çevirin.
Uzun huzme
1. Kapağı 2 saat yönünün tersine
çevirin ve çıkarın.
2. Kablo soketini ampulden çekip çıkarın.

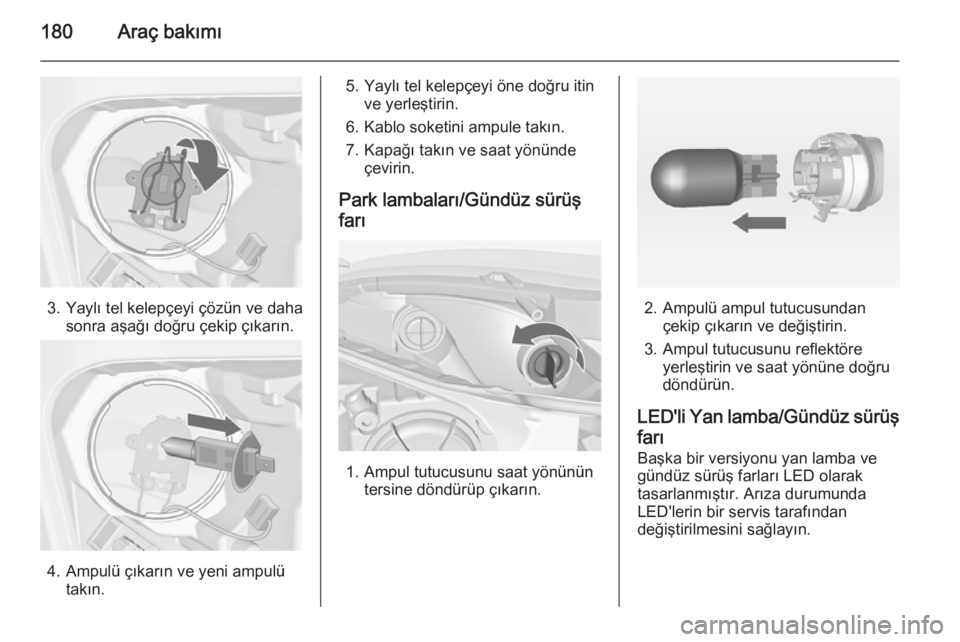

180Araç bakımı
3. Yaylı tel kelepçeyi çözün ve dahasonra aşağı doğru çekip çıkarın.
4. Ampulü çıkarın ve yeni ampulütakın.
5. Yaylı tel kelepçeyi öne doğru itin ve yerleştirin.
6. Kablo soketini ampule takın. 7. Kapağı takın ve saat yönünde çevirin.
Park lambaları/Gündüz sürüş
farı
1. Ampul tutucusunu saat yönünün tersine döndürüp çıkarın.
2. Ampulü ampul tutucusundançekip çıkarın ve değiştirin.
3. Ampul tutucusunu reflektöre yerleştirin ve saat yönüne doğru
döndürün.
LED'li Yan lamba/Gündüz sürüş
farı Başka bir versiyonu yan lamba ve
gündüz sürüş farları LED olarak
tasarlanmıştır. Arıza durumunda
LED'lerin bir servis tarafından
değiştirilmesini sağlayın.

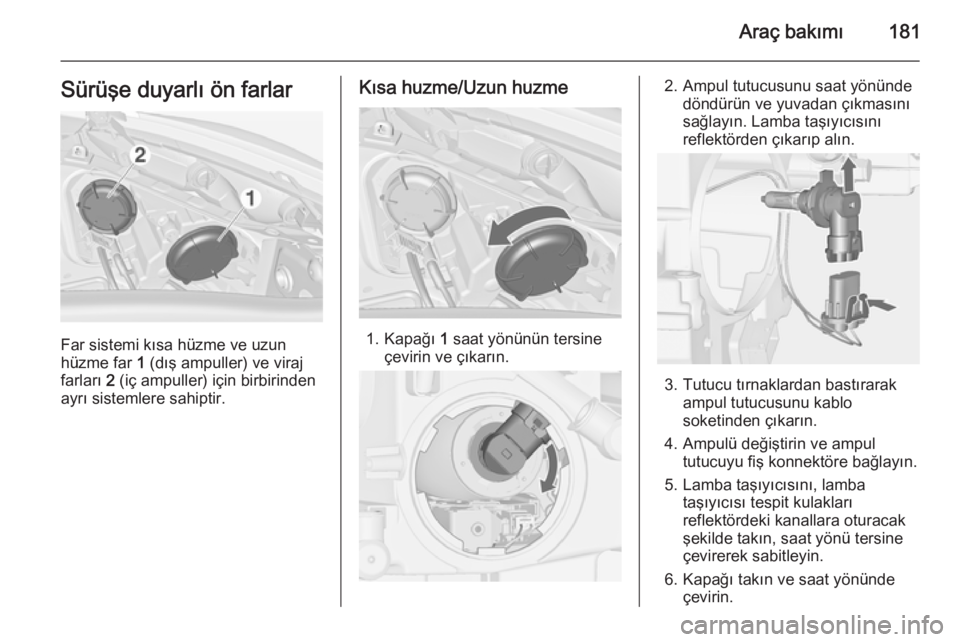

Araç bakımı181Sürüşe duyarlı ön farlar
Far sistemi kısa hüzme ve uzun
hüzme far 1 (dış ampuller) ve viraj
farları 2 (iç ampuller) için birbirinden
ayrı sistemlere sahiptir.
Kısa huzme/Uzun huzme
1. Kapağı 1 saat yönünün tersine
çevirin ve çıkarın.
2. Ampul tutucusunu saat yönünde döndürün ve yuvadan çıkmasını
sağlayın. Lamba taşıyıcısını
reflektörden çıkarıp alın.
3. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Lamba taşıyıcısını, lamba taşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönü tersine
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.

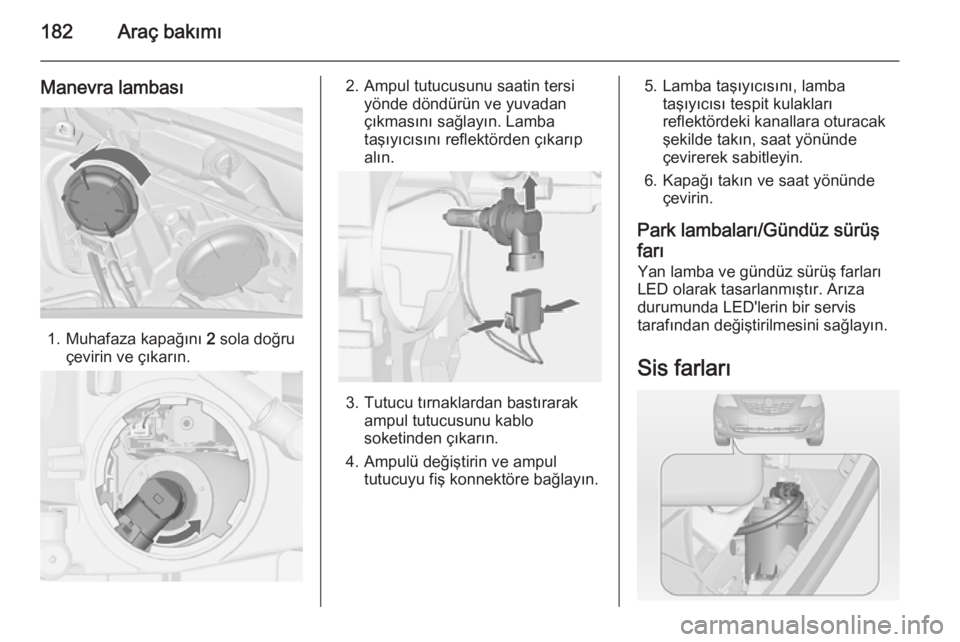

182Araç bakımı
Manevra lambası
1. Muhafaza kapağını 2 sola doğru
çevirin ve çıkarın.
2. Ampul tutucusunu saatin tersi yönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Lamba taşıyıcısını, lambataşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Park lambaları/Gündüz sürüş
farı Yan lamba ve gündüz sürüş farlarıLED olarak tasarlanmıştır. Arıza
durumunda LED'lerin bir servis
tarafından değiştirilmesini sağlayın.
Sis farları

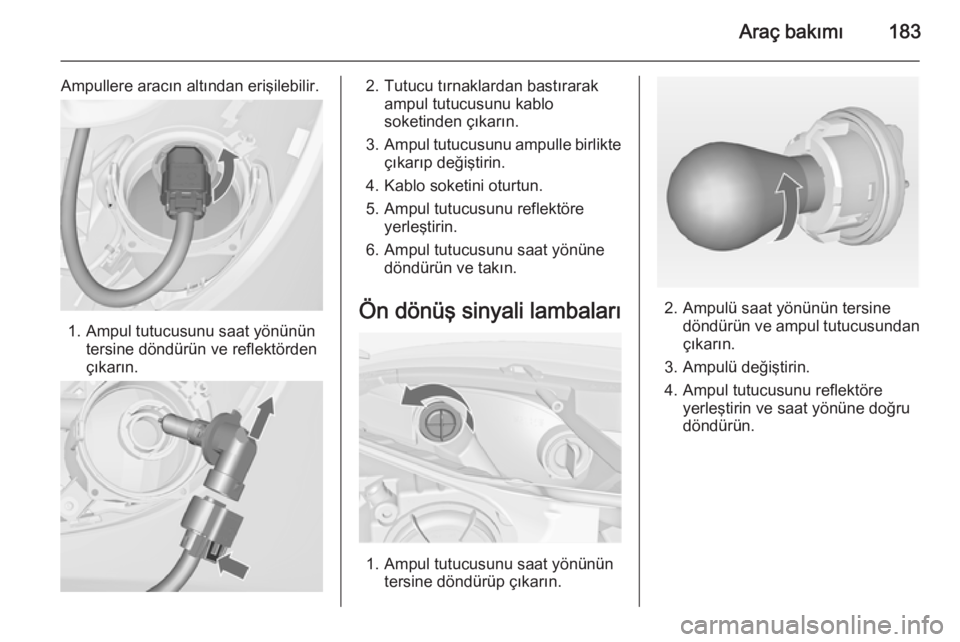

Araç bakımı183
Ampullere aracın altından erişilebilir.
1. Ampul tutucusunu saat yönününtersine döndürün ve reflektörden
çıkarın.
2. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
3. Ampul tutucusunu ampulle birlikte
çıkarıp değiştirin.
4. Kablo soketini oturtun.
5. Ampul tutucusunu reflektöre yerleştirin.
6. Ampul tutucusunu saat yönüne döndürün ve takın.
Ön dönüş sinyali lambaları
1. Ampul tutucusunu saat yönünün tersine döndürüp çıkarın.
2. Ampulü saat yönünün tersinedöndürün ve ampul tutucusundan
çıkarın.
3. Ampulü değiştirin.
4. Ampul tutucusunu reflektöre yerleştirin ve saat yönüne doğru
döndürün.

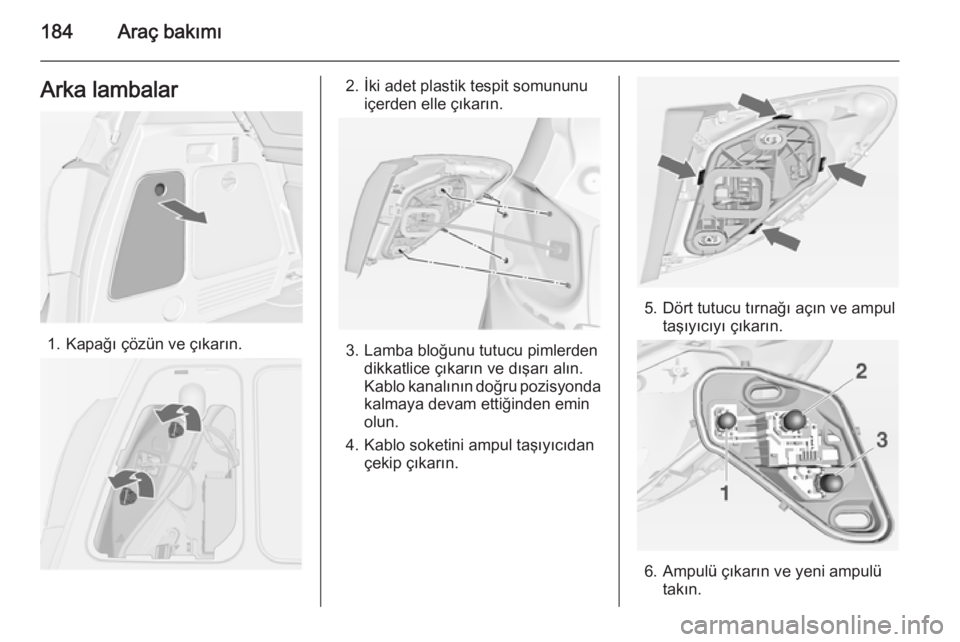

184Araç bakımıArka lambalar
1. Kapağı çözün ve çıkarın.
2. İki adet plastik tespit somununuiçerden elle çıkarın.
3. Lamba bloğunu tutucu pimlerden dikkatlice çıkarın ve dışarı alın.
Kablo kanalının doğru pozisyonda kalmaya devam ettiğinden emin
olun.
4. Kablo soketini ampul taşıyıcıdan çekip çıkarın.
5. Dört tutucu tırnağı açın ve ampultaşıyıcıyı çıkarın.
6. Ampulü çıkarın ve yeni ampulütakın.

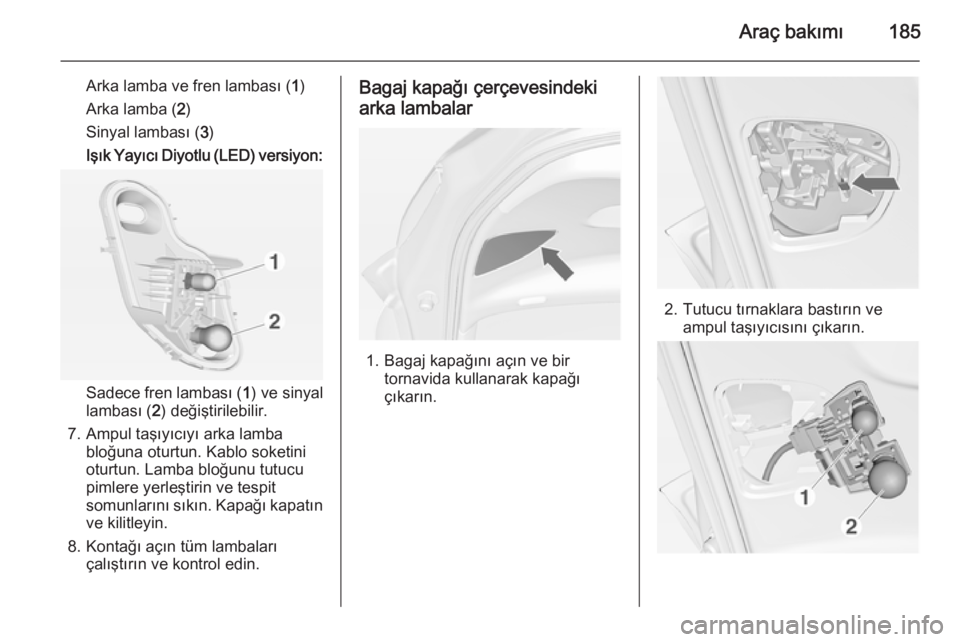

Araç bakımı185
Arka lamba ve fren lambası (1)
Arka lamba ( 2)
Sinyal lambası ( 3)
Işık Yayıcı Diyotlu (LED) versiyon:
Sadece fren lambası ( 1) ve sinyal
lambası ( 2) değiştirilebilir.
7. Ampul taşıyıcıyı arka lamba bloğuna oturtun. Kablo soketini
oturtun. Lamba bloğunu tutucu
pimlere yerleştirin ve tespit
somunlarını sıkın. Kapağı kapatın ve kilitleyin.
8. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
Bagaj kapağı çerçevesindeki
arka lambalar
1. Bagaj kapağını açın ve bir tornavida kullanarak kapağıçıkarın.
2. Tutucu tırnaklara bastırın ve ampul taşıyıcısını çıkarın.

186Araç bakımı
3. Arka lamba ampulünü (1)
değiştirmek için ampulü çıkarın ve değiştirin.
Arka lamba/arka sis lambası
ampulünü ( 2) değiştirmek için
ampulü yavaşça soket içine
bastırın saat yönünün tersine
çevirin ampulü çıkarın ve
değiştirin.
4. Ampul taşıyıcısını reflektöre yerleştirin.
5. Yuvayı sabitleyin.
6. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
Bagaj kapağı çerçevesinin sağ
tarafındaki arka lamba ampulünü ve
geri vites lambası ampulünü
değiştirmek için aynı işlemleri
uygulayın.
Işık Yayıcı Diyotlu (LED) versiyon:
Sadece geri vites lambasının ampulü
değiştirilebilir.
1. Bagaj kapağını açın ve bir tornavida kullanarak kapağı
çıkarın.
2. Ampul tutucusunu saatin tersi yönde döndürün ve yuvadan
çıkmasını sağlayın. Ampul tutucusunu geri çekin.
3. Geri vites lambası ampulünü değiştirmek için ampulü yavaşça
soket içine bastırın, saat yönünün tersine çevirin ampulü çıkarın ve
değiştirin.
4. Ampul braketini takın ve saat yönünde çevirin.
5. Yuvayı sabitleyin.

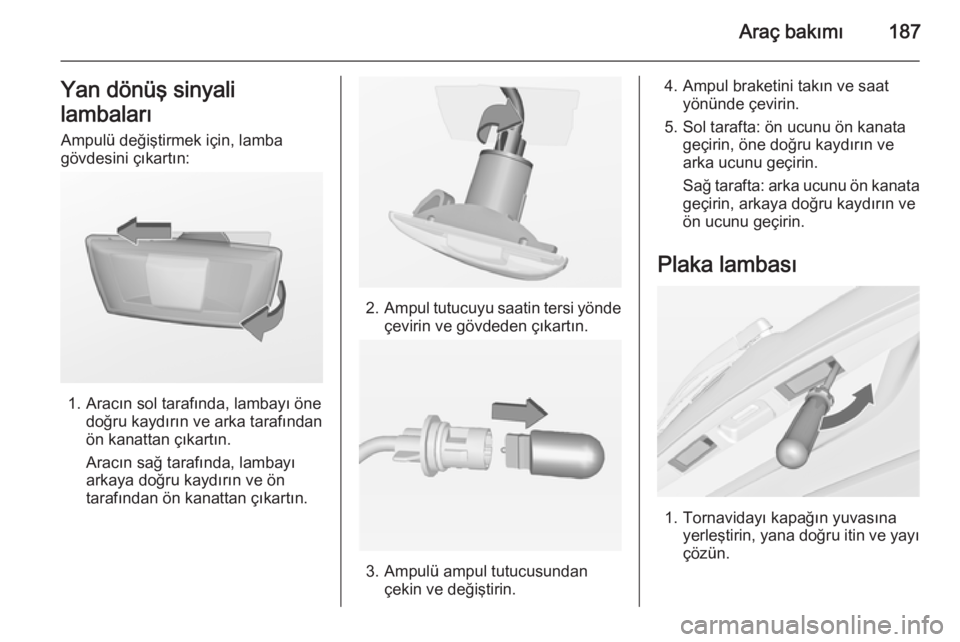

Araç bakımı187Yan dönüş sinyali
lambaları Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Aracın sol tarafında, lambayı öne doğru kaydırın ve arka tarafındanön kanattan çıkartın.
Aracın sağ tarafında, lambayı
arkaya doğru kaydırın ve ön
tarafından ön kanattan çıkartın.
2. Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Sol tarafta: ön ucunu ön kanata geçirin, öne doğru kaydırın ve
arka ucunu geçirin.
Sağ tarafta: arka ucunu ön kanata geçirin, arkaya doğru kaydırın ve
ön ucunu geçirin.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.

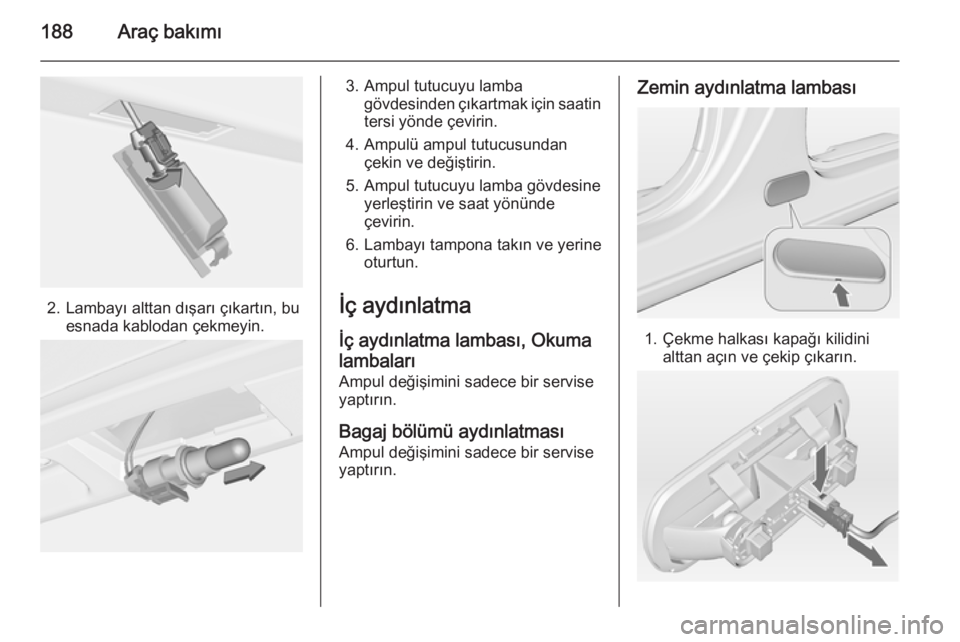

188Araç bakımı
2. Lambayı alttan dışarı çıkartın, buesnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç aydınlatma
İç aydınlatma lambası, Okuma
lambaları Ampul değişimini sadece bir servise
yaptırın.
Bagaj bölümü aydınlatması Ampul değişimini sadece bir serviseyaptırın.Zemin aydınlatma lambası
1. Çekme halkası kapağı kilidini alttan açın ve çekip çıkarın.
