OPEL MERIVA 2014.5 Инструкция по эксплуатации (in Russian)
Manufacturer: OPEL, Model Year: 2014.5, Model line: MERIVA, Model: OPEL MERIVA 2014.5Pages: 269, PDF Size: 7.74 MB
Page 101 of 269

Приборы и средства управления99Сигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов
На некоторых вариантах исполне‐
ния стрелки приборов при включе‐
нии зажигания могут кратковре‐
менно зашкаливать.
СпидометрПоказывает скорость движения ав‐
томобиля.
Одометр
Нижняя строка показывает прой‐
денный путь в километрах.
Счетчик текущего
пробега
Верхняя строка показывает рас‐
стояние, пройденное автомобилем после последнего сброса счетчика.
Для сброса показаний несколько
секунд удерживайте нажатой кла‐
вишу SET/CLR на рычаге указате‐
лей поворота 3 113.
Если комплектацией автомобиля
предусмотрена специальная
кнопка сброса, при включенном за‐
жигании нажмите это кнопку на не‐
сколько секунд.
Тахометр
Отображение скорости движения.

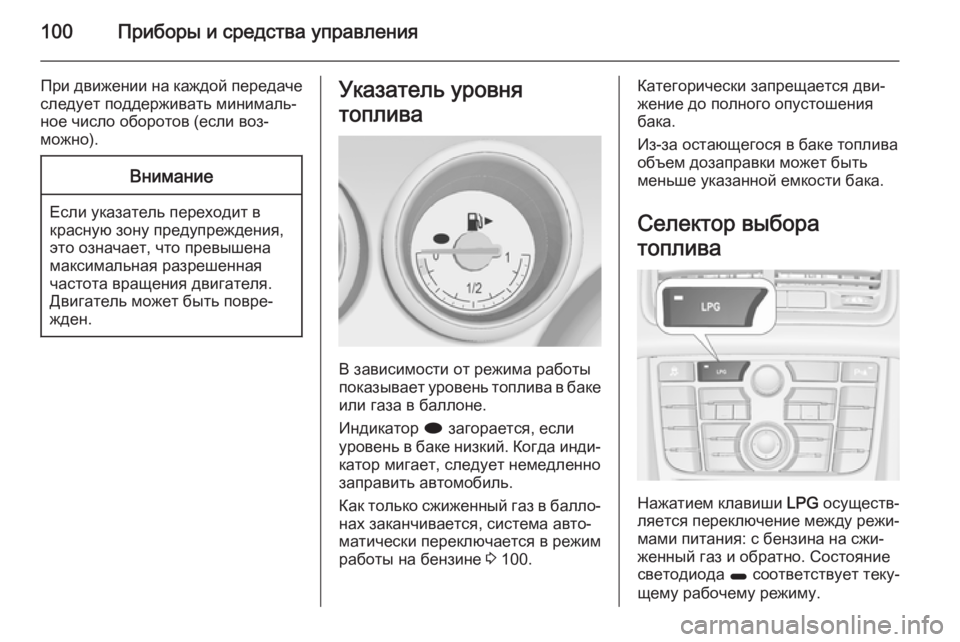

Page 102 of 269

100Приборы и средства управления
При движении на каждой передаче
следует поддерживать минималь‐
ное число оборотов (если воз‐
можно).Внимание
Если указатель переходит в красную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня
топлива
В зависимости от режима работы
показывает уровень топлива в баке или газа в баллоне.
Индикатор i загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.
Как только сжиженный газ в балло‐ нах заканчивается, система авто‐
матически переключается в режим
работы на бензине 3 100.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.
Селектор выбора
топлива
Нажатием клавиши LPG осуществ‐
ляется переключение между режи‐
мами питания: с бензина на сжи‐
женный газ и обратно. Состояние
светодиода 1 соответствует теку‐
щему рабочему режиму.
Page 103 of 269

Приборы и средства управления101
1 откл.=используется бен‐
зин1 горит
светом=используется сжи‐
женный газ1 мигает=переключение не‐
возможно, топливо
одного из видов из‐
расходовано
Если сжиженный газ в баллоне из‐
расходован, до отключения зажи‐
гания автомобиль автоматически
перейдет на работу на бензине.
Топливо для работы на сжиженном
газе 3 177.
Индикатор температуры
охлаждающей жидкости
двигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
левая часть
шкалы=двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы=рабочая темпе‐
ратураправая часть
шкалы=слишком высо‐
кая температураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность по‐
вреждения двигателя. Про‐
верьте уровень охлаждающей
жидкости.
Дисплей технического
обслуживания Система контроля ресурса масла
позволяет определить, когда сле‐
дует заменить масло и фильтр. Пе‐
риодичность индикации необходи‐
мости замены масла и фильтра мо‐
жет значительно изменяться в за‐
висимости от условий эксплуата‐
ции.
Page 104 of 269

102Приборы и средства управления
В Меню информации автомобиля
на дисплее верхнего уровня ото‐ бражается оставшийся срок
службы моторного масла.
На дисплее среднего уровня остав‐
шийся срок службы моторного ма‐
сла отображается с помощью
контрольного индикатора I. За‐
жигание должно быть включено, но двигатель не должен работать.
Для выбора меню и функций ис‐
пользуются клавиши на рычаге
указателей поворота.
Чтобы вывести на экран остав‐
шееся время эксплуатации мотор‐
ного масла:Нажмите клавишу MENU, чтобы
выбрать Меню информации
автомобиля .
Повернуть колесико регулятора в положение Остаточный срок
службы масла .
Систему для ее правильной ра‐
боты следует сбрасывать в исход‐
ное состояние каждый раз при за‐
мене моторного масла. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Нажмите клавишу SET/CLR, чтобы
сбросить показания счетчика. За‐
жигание должно быть включено, но двигатель не должен работать.
Если по расчетам системы масло
выработало свой ресурс, на дис‐
плее информационного центра во‐
дителя отобразится сообщение
Скоро замена масла в двигателе
или предупреждающий код. Мотор‐
ное масло и масляный фильтр сле‐ дует заменить в мастерской в те‐
чение одной недели или не превы‐
шая пробега в 500 км (в зависимо‐
сти от того, какое событие наступит
первым).
Информационный центр водителя
3 113.
Информация по обслуживанию
3 239.
Индикаторы Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐ гут отсутствовать. Описание рас‐
пространяется на все версии ис‐
полнения приборов.
В зависимости от оборудования
положение контрольных индикато‐
ров может меняться.
Page 105 of 269

Приборы и средства управления103
При включении зажигания на ко‐
роткое время загорится большин‐
ство индикаторов, что можно рас‐
сматривать как проверку их рабо‐
тоспособности.
Цвета индикаторов обозначают:Красный=опасность, важное на‐
поминаниеЖелтый=предупреждение,
справка, неисправ‐
ностьЗеленый=подтверждение вклю‐
ченияСиний=подтверждение вклю‐
ченияБелый=подтверждение вклю‐
чения
Page 106 of 269

104Приборы и средства управления
Контрольный индикаторы панели приборов
Page 107 of 269

Приборы и средства управления105
Контрольные индикаторы на
центральной консоли
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или со‐ ответствующего предохранителя,
выход из строя лампы указателя
поворотов прицепа.
Замена ламп 3 198, предохрани‐
телей 3 209.
Указатели поворота 3 134.
Напоминание о ремне
безопасности
Напоминание о
необходимости пристегнуть
ремни безопасности на передних сиденьях X загорается или мигает красным
светом.
Непрерывное горение
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности си‐
денья.
Пристегивание ремня безопас‐
ности 3 50.
Состояние ремней
безопасности на задних
сиденьях На дисплее информационногоцентра водителя мигает или горит
индикатор > или X.
Непрерывное горение
После пуска двигателя в течение
минимум 35 секунд до пристегива‐
ния ремня безопасности сиденья.
Если во время движения пристег‐
нуть не пристегнутый ремень без‐
опасности.
Мигание
После начала движения, если
ремни безопасности отстегнуты.
Пристегивание ремня безопас‐
ности 3 50.

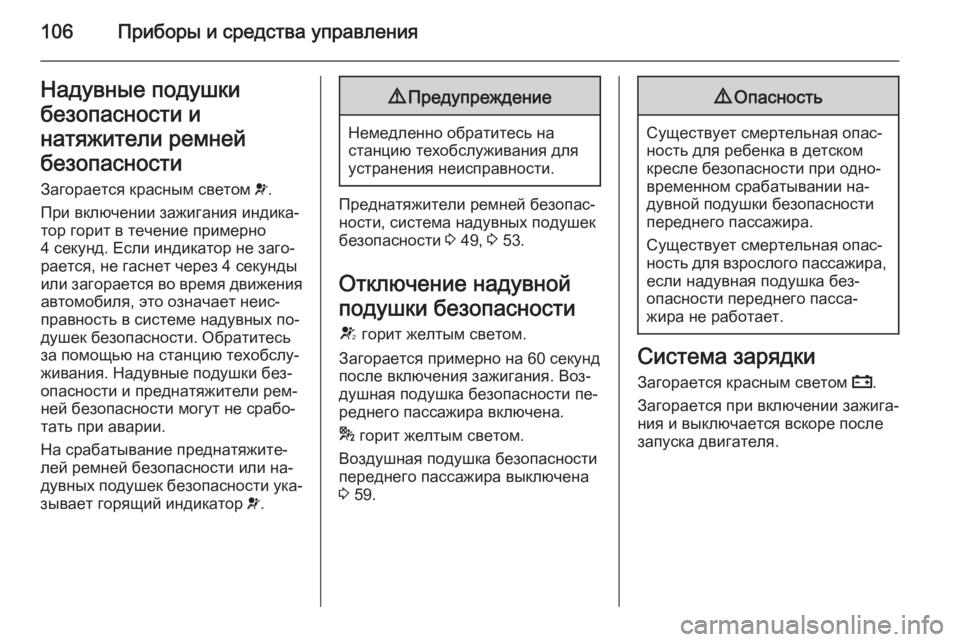

Page 108 of 269

106Приборы и средства управленияНадувные подушкибезопасности и
натяжители ремней
безопасности
Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
4 секунд. Если индикатор не заго‐
рается, не гаснет через 4 секунды
или загорается во время движения автомобиля, это означает неис‐
правность в системе надувных по‐
душек безопасности. Обратитесь
за помощью на станцию техобслу‐
живания. Надувные подушки без‐
опасности и преднатяжители рем‐
ней безопасности могут не срабо‐
тать при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или на‐
дувных подушек безопасности ука‐
зывает горящий индикатор v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 49, 3 53.
Отключение надувной
подушки безопасности V горит желтым светом.
Загорается примерно на 60 секунд
после включения зажигания. Воз‐
душная подушка безопасности пе‐
реднего пассажира включена.
* горит желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена
3 59.
9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Page 109 of 269

Приборы и средства управления107
Включение при работающем
двигателе Остановиться, остановить двига‐
тель. Аккумуляторная батарея ав‐
томобиля не заряжается. Может
быть нарушено охлаждение двига‐
теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на станцию техобслуживания.
Сигнализатор
неисправности
Горит или мигает желтым све‐
том Z.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.Включение при работающем
двигателе Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐
живания.
Мигание при работающемдвигателе Неисправность, которая может
привести к повреждению катализа‐
тора. Уменьшите давление на пе‐
даль акселератора пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию тех‐ обслуживания.
Скоро потребуется
выполнить очередное
техническое
обслуживание
автомобиля
g горит желтым светом.Дополнительно отображается пре‐
дупреждающее сообщение или
предупреждающий код.
Автомобилю требуется техниче‐
ское обслуживание.
Обратитесь за помощью на стан‐
цию техобслуживания.
Информационные сообщения
3 118.
Тормозная система и
сцепление
Уровень рабочей жидкости
привода тормозной системы и
сцепления Загорается красным светом R.
Уровень рабочей жидкости при‐
вода тормозной системы и сцепле‐
ния ниже минимального допусти‐
мого 3 194.
Page 110 of 269

108Приборы и средства управления9Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Выжмите педаль
- горит или мигает желтым све‐
том.
Непрерывное горение
Необходимо выжать педаль тор‐
моза, чтобы отключить электриче‐ ский стояночный тормоз 3 166.
Необходимо выжать педаль сце‐ пления, чтобы запустить двига‐
тель. Система автоматической ос‐
тановки и пуска двигателя 3 155.
Мигание
Необходимо выжать педаль сце‐
пления, чтобы запустить двигатель 3 153.
Электрический
стояночный тормоз m загорается или мигает красным
светом.
Непрерывное горение
Электрический стояночный тормоз
включен 3 166.
Мигание
Электрический стояночный тормоз
включен или выключен не полно‐
стью. Включить зажигание, нажать
педаль тормоза и попытаться вы‐
полнить сброс системы, сначала
освободив, а затем затянув элек‐
трический стояночный тормоз.
Если m продолжит мигать, не воз‐
обновляйте движение и обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Неисправность
электрического
стояночного тормоза
j горит или мигает желтым светом.Непрерывное горение
Электрический стояночный тормоз
работает менее эффективно
3 166.
Мигание
Электрический стояночный тормоз
в режиме обслуживания. Для
сброса необходимо остановить ав‐
томобиль, включить и отключить
стояночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система ( ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания. Сис‐
тема готова к работе, когда инди‐
катор гаснет.
