Fahren und Bedienung159
EinschaltenDen Wippschalter m am oberen Ende
drücken, Kontrollleuchte m leuchtet
weiß.
Einschalten Auf die gewünschte Geschwindigkeit
beschleunigen und das Daumenräd‐
chen auf SET/- drehen. Die aktuelle
Geschwindigkeit wird gespeichert
und gehalten. Kontrollleuchte m
leuchtet grün. Gaspedal kann gelöst
werden.
Beschleunigen durch Gas geben ist
möglich. Nach Loslassen des Gaspe‐
dals wird die gespeicherte Geschwin‐
digkeit wieder eingestellt.
Der Geschwindigkeitsregler bleibt
während des Gangschaltens akti‐
viert.
Geschwindigkeit erhöhen
Bei aktivem Geschwindigkeitsregler
Daumenrädchen auf RES/+ halten
oder wiederholt kurz auf RES/+ dre‐
hen: Geschwindigkeit wird kontinuier‐ lich bzw. in kleinen Schritten erhöht.Wahlweise auf gewünschte Ge‐
schwindigkeit beschleunigen und
diese durch Drehen auf RES/+ spei‐
chern.
Geschwindigkeit verringern
Bei aktivem Geschwindigkeitsregler
Daumenrädchen auf SET/- halten
oder wiederholt kurz auf SET/- dre‐
hen: Geschwindigkeit wird kontinuier‐ lich bzw. in kleinen Schritten verrin‐
gert.
Ausschalten
y drücken, Kontrollleuchte m leuch‐
tet weiß. Geschwindigkeitsregler ist
deaktiviert. Die zuletzt gespeicherte
Geschwindigkeit bleibt im Speicher,
um sie später abrufen zu können.
Automatisches Ausschalten: ■ Fahrzeuggeschwindigkeit unter ca.
30 km/h.
■ Das Bremspedal ist betätigt.
■ Die Kupplung wird einige Sekun‐ den lang betätigt.
■ Der Wählhebel ist in Stellung N.■ Die Motordrehzahl ist sehr niedrig.
■ Die Traktionskontrolle oder elektro‐
nische Stabilitätsregelung ist aktiv.
Zur gespeicherten
Geschwindigkeit zurückkehren
Bei einer Geschwindigkeit von über 30 km/h Daumenrädchen auf RES/+
drehen. Das Fahrzeug kehrt zur ge‐
speicherten Geschwindigkeit zurück.
Ausschalten
Den Wippschalter m am unteren
Ende drücken, Kontrollleuchte m er‐
lischt. Die gespeicherte Geschwin‐
digkeit wird gelöscht. Das Löschen
erfolgt auch bei Ausschalten der Zün‐
dung.

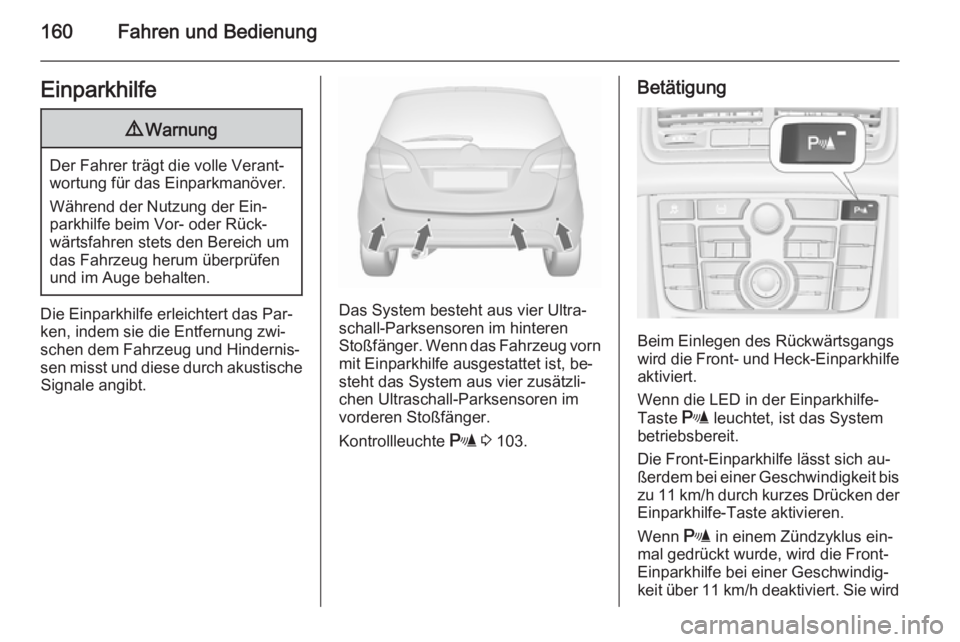

160Fahren und BedienungEinparkhilfe9Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der Ein‐
parkhilfe beim Vor- oder Rück‐
wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Einparkhilfe erleichtert das Par‐
ken, indem sie die Entfernung zwi‐
schen dem Fahrzeug und Hindernis‐
sen misst und diese durch akustische Signale angibt.Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger. Wenn das Fahrzeug vorn
mit Einparkhilfe ausgestattet ist, be‐
steht das System aus vier zusätzli‐
chen Ultraschall-Parksensoren im
vorderen Stoßfänger.
Kontrollleuchte r 3 103.
Betätigung
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe
aktiviert.
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Die Front-Einparkhilfe lässt sich au‐
ßerdem bei einer Geschwindigkeit bis zu 11 km/h durch kurzes Drücken der
Einparkhilfe-Taste aktivieren.
Wenn r in einem Zündzyklus ein‐
mal gedrückt wurde, wird die Front-
Einparkhilfe bei einer Geschwindig‐
keit über 11 km/h deaktiviert. Sie wird

Fahren und Bedienung161
wieder aktiviert, wenn zuvor nicht
eine Geschwindigkeit über 25 km/h
erreicht wurde. Wenn zuvor eine Ge‐
schwindigkeit über 25 km/h erreicht
wurde, bleibt die Front-Einparkhilfe
deaktiviert, auch wenn die Geschwin‐
digkeit unter 11 km/h fällt.
Wenn das System deaktiviert wird, er‐ lischt die LED in der Taste und im Dri‐
ver Information Center wird
Parkassistent ausgeschaltet ange‐
zeigt.
Bei einer Geschwindigkeit über
25 km/h wird das System automatisch deaktiviert.
Wenn das Fahrzeug nur mit einer hin‐ teren Einparkhilfe ausgerüstet ist,
wird das System automatisch ausge‐
schaltet, sobald der Rückwärtsgang
eingelegt wird. Ein manuelles Aus‐
schalten ist auch durch Drücken von
r möglich.Funktionsweise
Ein Hindernis wird durch ein akusti‐
sches Signal angezeigt. Das Intervall
zwischen den Signaltönen wird kür‐
zer, je näher das Fahrzeug dem Hin‐
dernis kommt. Bei einem Abstand
von weniger als 30 cm wird ein Dau‐
erton ausgegeben.
Störung
Bei einer Störung im System leuchtet r auf oder im Fahrerinformations‐
zentrum wird eine Fahrzeugmeldung
angezeigt.
Zusätzlich leuchtet r auf bzw. es
wird eine Meldung im Fahrerinforma‐
tionszentrum angezeigt, wenn eine
Störung des Systems aufgrund von
vorübergehend auftretenden Beein‐
trächtigungen (z. B. Schnee auf den
Sensoren) erkannt wird.
Fahrzeugmeldungen 3 112.Wichtige Hinweise für die
Benutzung der Einparkhilfe-
Systeme9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können. Wenn solche Ge‐
genstände den Erkennungsbe‐
reich der Sensoren bei Annähe‐
rung des Fahrzeugs verlassen, er‐ tönt ein kontinuierlicher Warton.

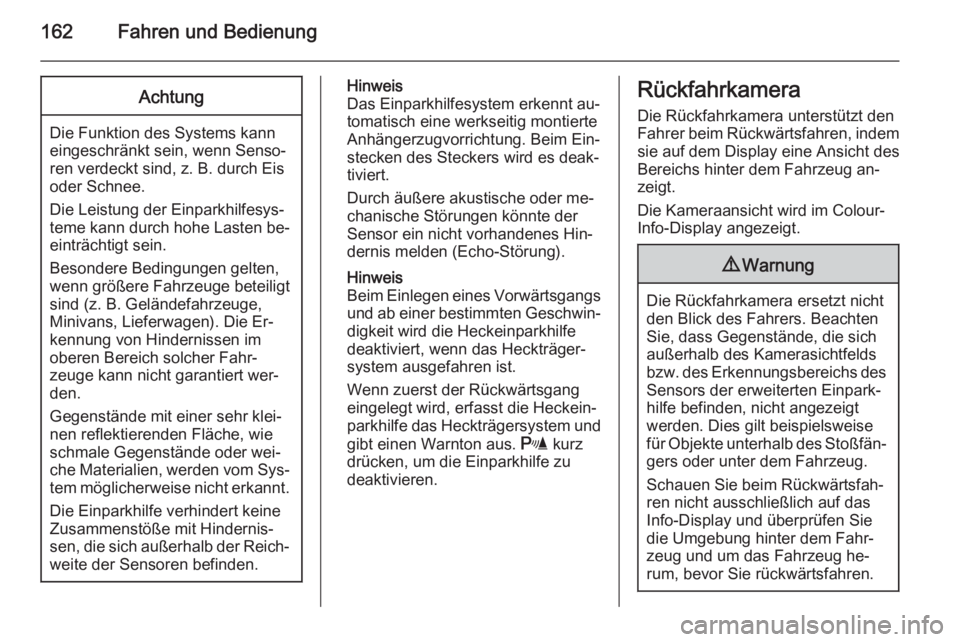

162Fahren und BedienungAchtung
Die Funktion des Systems kanneingeschränkt sein, wenn Senso‐
ren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung der Einparkhilfesys‐
teme kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge beteiligt
sind (z. B. Geländefahrzeuge,
Minivans, Lieferwagen). Die Er‐
kennung von Hindernissen im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐ nen reflektierenden Fläche, wie
schmale Gegenstände oder wei‐
che Materialien, werden vom Sys‐ tem möglicherweise nicht erkannt.
Die Einparkhilfe verhindert keine Zusammenstöße mit Hindernis‐sen, die sich außerhalb der Reich‐ weite der Sensoren befinden.
Hinweis
Das Einparkhilfesystem erkennt au‐
tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐
tiviert.
Durch äußere akustische oder me‐
chanische Störungen könnte der
Sensor ein nicht vorhandenes Hin‐
dernis melden (Echo-Störung).
Hinweis
Beim Einlegen eines Vorwärtsgangs und ab einer bestimmten Geschwin‐digkeit wird die Heckeinparkhilfe
deaktiviert, wenn das Heckträger‐ system ausgefahren ist.
Wenn zuerst der Rückwärtsgang
eingelegt wird, erfasst die Heckein‐
parkhilfe das Heckträgersystem und
gibt einen Warnton aus. r kurz
drücken, um die Einparkhilfe zu deaktivieren.Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.

Fahren und Bedienung163
EinschaltenDie Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Funktionen
Die Kamera ist in den Hecktürgriff
integriert und verfügt über einen
Blickwinkel von 130°.
Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Die Kamera kann nur einen be‐
schränkten Bereich filmen. Die auf
dem Display angezeigten Abstände
weichen von den tatsächlichen Ab‐
ständen ab.
Führungslinien
Im Bild werden horizontale dynami‐
sche Führungslinien eingeblendet, die jeweils eine Entfernung von 1 m
darstellen und so den Abstand zu an‐ gezeigten Objekten verdeutlichen.Die Fahrzeugspur wird entsprechend des Lenkwinkels angezeigt.
Die Funktion kann im Menü
Einstellungen im Info-Display deakti‐
viert werden. Fahrzeugpersonalisie‐ rung 3 119.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe er‐
kannt wurden.

164Fahren und Bedienung
Anzeige-Einstellungen
Navi 650/Navi 950: Die Helligkeit
kann über die Auf-/Ab-Tasten des
Multifunktionsknopfs eingestellt wer‐
den.
CD 600 : Die Helligkeit kann durch
Drücken und anschließendes Drehen des Multifunktionsknopfs eingestellt
werden.
Ausschalten
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Aktivierung bzw. Deaktivierung
der Rückfahrkamera kann im Menü
Einstellungen im Info Display geän‐
dert werden. Fahrzeugpersonalisie‐
rung 3 119.
Störung Störungsmeldungen werden zusam‐men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
■ Geringe Umgebungshelligkeit.
■ Die Sonne oder ein Scheinwerfer‐ strahl sind direkt auf das Objektiv
gerichtet.
■ Eis, Schnee, Schlamm o. ä. auf der
Kameralinse. Objektiv reinigen, mit
Wasser abspülen und mit einem
weichen Tuch abwischen.
■ Nicht vollständig geschlossene Hecktür.
■ Unfallschäden am Fahrzeugheck.
■ Extreme Temperaturschwankun‐ gen.Kraftstoffe
Kraftstoffe für Otto-
Motoren
Nur bleifreien Kraftstoff verwenden, der Europanorm EN 228 oder
E DIN 51626-1 oder einer gleichwer‐
tigen Bestimmung entspricht.
Der Motor kann mit E10-Kraftstoff be‐ trieben werden, der diese Normen er‐
füllt. E10-Kraftstoff enthält bis zu
10 % Bioethanol.
Kraftstoffe mit der empfohlenen Ok‐
tanzahl verwenden 3 237. Wird
Kraftstoff mit einer zu kleinen Oktan‐
zahl verwendet, kann dies die Motor‐
leistung und das Drehmoment beein‐
trächtigen, und der Kraftstoffver‐
brauch erhöht sich geringfügig.

Fahren und Bedienung165Achtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie Kraft‐ stoffzusätze auf Manganbasis.
Dies kann zu Motorschäden
führen.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228, E DIN 51626-1
oder gleichartigen Spezifikationen entspricht, kann zu Ablagerungen
oder Schäden am Motor und Ga‐
rantieverlust führen.
Achtung
Kraftstoff mit zu kleiner Oktanzahl
kann zu unkontrollierter Verbren‐
nung und zu Schäden am Motor
führen.
Kraftstoffe für Diesel-
Motoren
Nur Dieselkraftstoff nach EN 590 ver‐
wenden.
In Ländern außerhalb der Europä‐
ischen Union nur Euro-Dieselkraft‐
stoff mit einer Schwefelkonzentration
unter 50 ppm verwenden.Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des Mo‐
tors, erhöhtem Verschleiß oder
Schäden am Motor führen und
Ihre Garantieansprüche ein‐
schränken.
Kein Marinedieselöl, Heizöl, Aqua‐
zole oder ähnliches Diesel-Wasser-
Gemisch verwenden. Es ist nicht zu‐
lässig, Dieselkraftstoffe zur Verdün‐
nung mit Kraftstoffen für Otto-Moto‐
ren zu vermischen.
Kraftstoffe für
Flüssiggasbetrieb Flüssiggas ist als LPG (Liquefied Pet‐
roleum Gas) oder unter der französi‐
schen Bezeichnung GPL (Gaz de
Pétrole Liquéfié) bekannt. LPG ist
auch als Autogas bekannt.
LPG besteht hauptsächlich aus Pro‐
pan und Butan. Die Oktanzahl liegt je nach Butan-Anteil zwischen 105 und
115. LPG wird flüssig bei einem
Druck von etwa 5 - 10 bar gelagert.
Der Siedepunkt hängt vom Druck und vom Mischungsverhältnis ab. Bei
Umgebungsdruck liegt er zwischen
-42 °C (reines Propan) und -0,5 °C
(reines Butan).Achtung
Das System arbeitet bei Umge‐
bungstemperaturen von -8 °C bis 100 °C.

166Fahren und Bedienung
Die volle Funktionsfähigkeit des LPG-Systems kann nur mit Flüssiggas ge‐
währleistet werden, das mindestens
den Anforderungen gemäß
DIN EN 589 entspricht.
Kraftstoffwahltaste
Durch Drücken von LPG wird zwi‐
schen Benzin- und Flüssiggasbetrieb umgeschaltet, sobald die erforderli‐
chen Parameter (Kühlmitteltempera‐
tur, Gastemperatur und Mindestdreh‐
zahl des Motors) erreicht sind. Die
Anforderungen sind normalerweise
nach etwa 60 Sekunden (je nach Au‐ ßentemperatur) und der ersten festen
Betätigung des Gaspedals erreicht.
Der LED-Status zeigt den aktuellen
Betriebsmodus.1 aus=Benzinbetrieb1 leuchten=Flüssiggasbetrieb1 blinkt=Umschalten nicht
möglich, eine Kraft‐
stoffart ist aufge‐
braucht
Sobald die Flüssiggastanks leer sind,
wird bis zum Ausschalten der Zün‐ dung automatisch auf Benzinbetrieb
umgeschaltet.
Den Benzintank alle 6 Monate bis
zum Leuchten der Kontrollleuchte
i leerfahren und anschließend neu
betanken. Dies hilft, die Kraftstoffqua‐ lität und die Funktionsfähigkeit des
Systems für den Benzinbetrieb auf‐
recht zu halten.
Fahrzeug in regelmäßigen Abstän‐
den volltanken, um Korrosion im Tank zu vermeiden.
Störungen und Maßnahmen
Wenn Gasbetrieb nicht möglich ist,
Folgendes prüfen:
■ Ist genügend Flüssiggas vorhan‐ den?
■ Ist genügend Benzin für den Start‐ vorgang vorhanden?
Bei extremen Temperaturen kann es
in Kombination mit der Zusammen‐
setzung des Gases etwas länger dau‐ ern, bevor das System von Benzin‐
betrieb auf Flüssiggasbetrieb um‐
schaltet.
Bei extremen Bedingungen kann das
System auch in den Benzinmodus zu‐ rückschalten, falls die Mindestanfor‐
derungen nicht erfüllt werden.
Bei allen anderen Störungen Hilfe
einer Werkstatt in Anspruch nehmen.Achtung
Reparaturen und Einstellungen
dürfen nur von geschulten Fach‐
kräften durchgeführt werden, um
Sicherheit und Garantie des LPG- Systems zu gewährleisten.

Fahren und Bedienung167
Flüssiggas wird mit einem bestimm‐
ten Geruch versehen (odoriert), so
dass Lecks leicht entdeckt werden
können.9 Warnung
Wenn Sie im Fahrzeug oder in der
unmittelbaren Umgebung Gasge‐
ruch wahrnehmen, sofort in den
Benzinmodus schalten. Das Rau‐
chen beim Tanken ist daher un‐
tersagt. Keine offenen Flammen
oder Zündquellen.
Wenn möglich das manuelle Sperr‐
ventil auf dem Multifunktionsventil schließen. Das Multifunktionsventilbefindet sich am Flüssiggastank im
Laderaum, unterhalb der hinteren Bo‐ denabdeckung.
Das Daumenrad im Uhrzeigersinndrehen.
Wenn bei geschlossenem Sperrventil
kein Gasgeruch mehr wahrnehmbar
ist, kann das Fahrzeug im Benzinbe‐ trieb verwendet werden. Wenn der
Gasgeruch weiter besteht, den Motor
nicht starten. Störungsursache um‐
gehend von einer Werkstatt beheben lassen.
Bei Benutzung unterirdischer Parkga‐ ragen die Anweisungen des Betrei‐
bers und die örtlichen gesetzlichen
Bestimmungen einhalten.
Hinweis
Bei einem Unfall Zündung und Be‐
leuchtung ausschalten. Das manu‐
elle Absperrventil am Multifunktions‐
ventil schließen.
Tanken

168Fahren und Bedienung9Gefahr
Vor dem Tanken Motor abstellen
und etwaige externe Heizungen
mit Brennkammern ausschalten.
Mobiltelefon abschalten.
Beim Tanken die Bedienungs- und Sicherheitsvorschriften der Tank‐
stelle beachten.
9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der Um‐
gang mit offenem Feuer und Fun‐
ken ist untersagt.
Wenn Sie Kraftstoffgeruch in Ih‐
rem Fahrzeug feststellen, lassen
Sie die Ursache unverzüglich in
einer Werkstatt beheben.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich an der
rechten Fahrzeugseite.
Die Tankklappe lässt sich nur bei ent‐ riegeltem Fahrzeug öffnen. Die
Klappe an der Aussparung ziehen
und öffnen.
Zum Öffnen den Deckel langsam
nach links drehen.
Der Tankdeckel kann in die Halterung
auf der Tankklappe eingehängt wer‐
den.
Zum Tanken die Zapfpistole bis zum
Anschlag in die Tanköffnung einfüh‐
ren und betätigen.
Nach dem automatischen Abschalten
können noch maximal zwei Portionen Kraftstoff hinzugefügt werden.
Achtung
Übergelaufenen Kraftstoff sofortabwischen.
